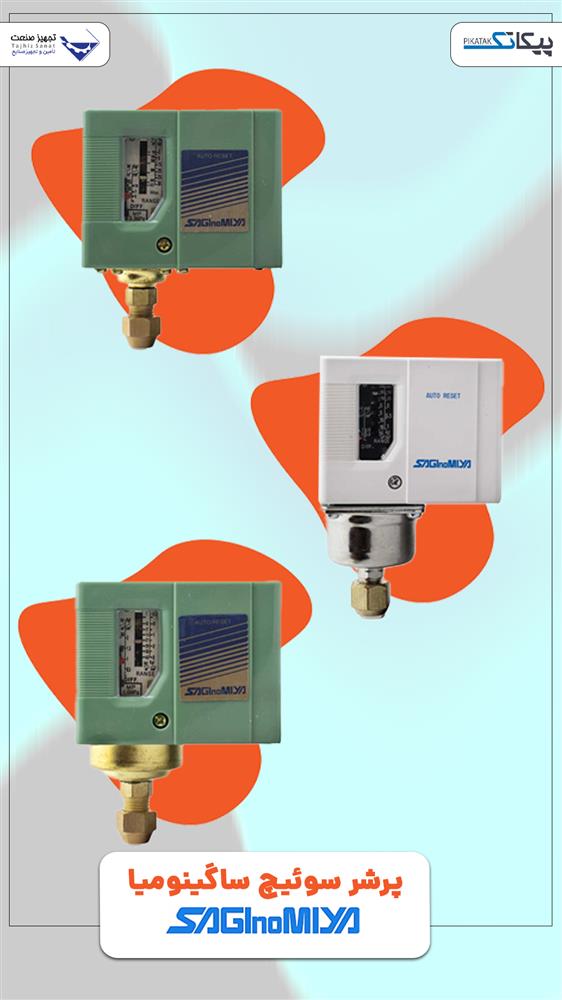

پرشر سوئیچ ساگینومیا

پرشر سوئیچ ساگینومیا

پرشر سوئیچ یا سوئیچ فشار ساگینومیا (Saginomiya Pressure Switch) از محصولات شرکت ژاپنی ساگینومیا است که جهت کنترل خودکار و نظارت بر فشار سیالات بر اساس فشار تعیین شده (Set Point) مورد استفاده قرار می گیرد. این تجهیز الکترومکانیکی با کنترل تغییرات فشار نسبت به فشار تعیین شده، فرمان قطع یا وصل به سایر تجهیزات می دهند و از افزایش یا کاهش بیش از حد فشار در سیستم‌ ها جلوگیری می کنند.

عملکرد دقیق، قابلیت اطمینان بالا و تنوع در مدل‌ها، از مهمترین دلایلی هستند که پرشر سوئیچ ساگینومیا را به یکی از گزینه‌های پرکاربرد در سیستم‌های تبرید، تهویه مطبوع و تجهیزات صنعتی تبدیل کرده است. برند ساگینومیا (Saginomiya) به عنوان یکی از پیشگامان صنعت کنترل‌ های اتوماتیک، نقش مهمی در بهبود کیفیت زندگی و بهره‌وری در محیط‌ های کاری ایفا می‌ کند. این شرکت با ارائه راهکارهای نوآورانه، در بهینه‌ سازی مصرف انرژی، کاهش هزینه‌ های نیروی انسانی و ایجاد فضاهای راحت و کارآمد نقش‌ آفرینی می‌ نماید.

دلیل محبوبیت پرشر سوئیچ‌ های ساگینومیا در بازار جهانی، کیفیت ساخت بالا، عمر طولانی و سازگاری با شرایط مختلف صنعتی می‌ باشد. برخی محصولات این برند، بسته به مدل و سری ساخت، دارای استانداردها و تاییدیه‌های بین‌ المللی هستند؛ این مزایا سبب شده است تا در بسیاری از کاربردها نظیر سیستم‌ تهویه مطبوع (HVAC)، یخچال صنعتی، پمپ‌ ها و تجهیزات پنوماتیکی یا صنعتی، در صورت سازگاری مدل با سیال و شرایط کاری، از این پرشر سوئیچ استفاده شود. در ادامه با پیکاتک همراه باشید تا به راهنمایی جامع خرید پرشر سوئیچ ساگینومیا جهت انتخاب بهترین محصول بر اساس نیازهای فنی بپردازیم.

تنظیم پرشر سوئیچ ساگینومیا

تنظیم پرشر سوئیچ ساگینومیا در مدل‌های قابل تنظیم معمولاً با استفاده از دو پیچ اصلی انجام می‌شود: پیچ Range و پیچ Differential. پیچ Range برای تعیین نقطه عملکرد سوئیچ و پیچ Differential برای تنظیم اختلاف فشار بین نقطه قطع و وصل کاربرد دارد. البته نحوه دقیق تنظیم ممکن است با توجه به مدل پرشر سوئیچ، نوع سیستم و کاربرد آن کمی متفاوت باشد. همچنین در برخی مدل‌ها، دیفرانسیل قابل تنظیم نیست و مقدار آن به‌صورت ثابت توسط کارخانه تعیین شده است.

تنظیم پیچ Range

پیچ Range مشخص می‌کند که پرشر سوئیچ در چه فشاری عمل کند. برای مثال، اگر بخواهید سوئیچ هنگام رسیدن فشار به یک مقدار مشخص فرمان قطع یا وصل بدهد، باید این مقدار را از طریق پیچ Range تنظیم کنید.

در بسیاری از مدل‌های ساگینومیا، با چرخاندن پیچ Range ، نقطه عملکرد سوئیچ تغییر می‌کند. بنابراین هنگام تنظیم، بهتر است از یک فشارسنج دقیق استفاده شود تا مقدار واقعی فشار به‌درستی کنترل شود. عدد درج‌شده روی بدنه یا صفحه تنظیم معمولاً فقط برای راهنمایی اولیه است و نباید به‌تنهایی مبنای تنظیم نهایی قرار بگیرد.

تنظیم پیچ Differential

پیچ Differential یا Diff برای تعیین اختلاف بین فشار قطع و فشار وصل استفاده می‌شود. به زبان ساده، این پیچ مشخص می‌کند بعد از عملکرد سوئیچ، فشار باید چقدر کاهش یا افزایش پیدا کند تا سوئیچ دوباره به حالت اولیه برگردد.

برای مثال، در حالتی که سوئیچ روی افزایش فشار عمل می‌کند، اگر Range روی 0.3 مگاپاسکال تنظیم شود و Differential برابر 0.2 مگاپاسکال باشد، سوئیچ هنگام افزایش فشار در 0.3 مگاپاسکال عمل می‌کند و هنگام کاهش فشار در 0.1 مگاپاسکال به حالت اولیه برمی‌گردد.

فرمول در این حالت به این صورت است:

نقطه برگشت = مقدار Range - مقدار Differential

مراحل تنظیم پرشر سوئیچ ساگینومیا

ابتدا برق سیستم را قطع کنید و مطمئن شوید که شرایط کاری ایمن است. سپس پرشر سوئیچ را به مدار فشار متصل کرده و یک فشارسنج دقیق برای کنترل مقدار واقعی فشار در نظر بگیرید.

در مرحله بعد، با استفاده از پیچ Range، نقطه عملکرد موردنظر را تنظیم کنید. سپس در صورتی که مدل دستگاه دارای پیچ Differential قابل تنظیم باشد، پیچ Differential را بر اساس اختلاف فشار موردنیاز بین قطع و وصل تنظیم کنید. بعد از انجام تنظیمات اولیه، فشار سیستم را به‌آرامی افزایش دهید تا ببینید سوئیچ در چه نقطه‌ای عمل می‌کند. سپس فشار را کاهش دهید و نقطه برگشت سوئیچ را بررسی کنید.

اگر مقدار قطع و وصل با فشار موردنظر شما هماهنگ نبود، تنظیمات Range و Differential را به‌صورت مرحله‌ای اصلاح کنید تا به مقدار دقیق برسید.

نکات مهم هنگام تنظیم

در زمان تنظیم پرشر سوئیچ ساگینومیا، فقط به اعداد درج‌شده روی پیچ‌ها یا صفحه تنظیم اکتفا نکنید و حتماً مقدار فشار را با مانومتر یا فشارسنج دقیق بررسی کنید. همچنین پیچ‌ها را بیش از حد نچرخانید، زیرا ممکن است به مکانیزم داخلی سوئیچ آسیب وارد شود.

در برخی مدل‌ها، دیفرانسیل قابل تنظیم نیست و مقدار آن به‌صورت ثابت توسط کارخانه تعیین شده است. همچنین در مدل‌های Manual Reset، بعد از عملکرد سوئیچ باید شرایط فشار به محدوده مجاز برگردد و سپس دکمه ریست به‌صورت دستی فشرده شود.

تست عملکرد پرشر سوئیچ ساگینومیا بعد از تنظیم

بعد از تنظیم نهایی، عملکرد پرشر سوئیچ باید چند بار تست شود. برای این کار، فشار سیستم را افزایش دهید و نقطه عملکرد سوئیچ را بررسی کنید. سپس فشار را کاهش دهید و مطمئن شوید که سوئیچ در نقطه برگشت مناسب به حالت اولیه بازمی‌گردد.

در صورت نیاز، می‌توان با مولتی‌متر وضعیت کنتاکت‌های پرشر سوئیچ را بررسی کرد. معمولاً یکی از ترمینال‌ها به‌عنوان مشترک یا COM در نظر گرفته می‌شود و با تغییر فشار، وضعیت کنتاکت‌های باز و بسته تغییر می‌کند.

برای تنظیم پرشر سوئیچ ساگینومیا باید ابتدا نقطه عملکرد را با پیچ Range مشخص کرد و سپس در مدل‌هایی که دارای دیفرانسیل قابل تنظیم هستند، اختلاف فشار قطع و وصل را با پیچ Differential تنظیم نمود. استفاده از فشارسنج دقیق، تست چندباره عملکرد و توجه به نوع مدل پرشر سوئیچ از مهم‌ترین نکاتی است که باعث تنظیم صحیح و ایمن این تجهیز می‌شود.

پرشر سوئیچ ساگینومیا چگونه کار می کند؟

پرشر سوئیچ ساگینومیا یک تجهیز کنترلی دقیق است که برای تشخیص و کنترل فشار سیالات (گاز یا مایع) در سیستم‌ های مختلف، به‌ ویژه در سیستم‌ های تبرید، تهویه مطبوع (HVAC)، پمپ‌ ها و کمپرسورها به کار می رود. درون پرشر سوئیچ یک سنسور مکانیکی (مانند دیافراگم یا بیلوز) قرار دارد که نسبت به تغییر فشار حساس است. وقتی فشار سیال به این بخش وارد می‌ شود، آن را خم یا منبسط می‌ کند.

این تغییر مکانیکی به‌ واسطه فشار باعث حرکت یک مکانیسم داخلی می‌ شود که این مکانیسم به یک کنتاکت الکتریکی متصل است و در فشار معینی باز یا بسته می‌ شود. پرشر سوئیچ‌ های ساگینومیا معمولاً قابلیت تنظیم Set Point دارند. نوع ریست در مدل‌های مختلف ساگینومیا به کد دقیق محصول بستگی دارد؛ برخی مدل‌ ها دارای ریست خودکار (Auto Reset) هستند و پس از افت یا افزایش فشار تا محدوده برگشت، مجدداً کنتاکت به حالت اولیه برمی‌ گردد. برخی مدل‌ ها نیز دارای دکمه ریست دستی (Manual Reset) هستند و تا زمان بازگشت فشار به محدوده مجاز و فشردن دکمه ریست، مدار به حالت اولیه برنمی‌ گردد.

انواع پرشر سوئیچ ساگینومیا

شرکت ساگینومیا (Saginomiya) انواع متنوعی از سوئیچ‌ های فشار را ارائه می‌ دهد که در ادامه به معرفی آنها می پردازیم:

پرشر سوئیچ ساگینومیا سری SNS/HNS

پرشر سوئیچ ساگینومیا سری SNS (کاربرد عمومی) جهت کنترل فشار عمومی با قابلیت اطمینان و دوام بالا کاربرد دارد اما پرشر سوئیچ سری HNS جهت کنترل فشار بالا با اختلاف فشار ثابت مورد استفاده قرار می گیرد و با ریست دستی نیز موجود است. این سری از پرشر سوئیچ ها همچنین می‌ توانند ضد آب یا ضدچکه تولید شوند و دارای تاییدیه های CE، UL، CAS (فقط SNS)، CQC و برخی تاییدیه‌های دریایی بسته به مدل می باشند. پرشر سوئیچ ساگینومیا SNS با مبردهای فلوئوردار و همچنین با هوا و آب، در سیستم‌های تبرید، تهویه مطبوع و تجهیزات صنعتی مختلف کاربرد دارد.

محفظه  پرشر سوئیچ (drip proof) برای کاربردهای دریایی یا محفظه ضد انفجار برای کاربردهای خاص موجود است. این تجهیز با مکانیزم کنتاکت SPDT و متریال استنلس استیل نیز تولید می شود. انواع مدل های سری SNS شامل موارد زیر می شود:

• پرشر سوئیچ ساگینومیا مدل SNS–C101X
• پرشر سوئیچ ساگینومیا مدل SNS–C102X
• پرشر سوئیچ ساگینومیا مدل SNS–C103X
• پرشر سوئیچ ساگینومیا مدل SNS–C104X
• پرشر سوئیچ ساگینومیا مدل SNS–C106X
• پرشر سوئیچ ساگینومیا مدل SNS–C110X
• پرشر سوئیچ ساگینومیا مدل SNS–C120X
• پرشر سوئیچ ساگینومیا مدل SNS–C130X
• پرشر سوئیچ ساگینومیا مدل SNS–C135X

مشخصات عمومی پرشر سوئیچ ساگینومیا سری SNS/HNS

• محدوده دمای سیال: -20 تا 120 درجه سانتیگراد
• محدوده دمای محیط: -20 تا 70 درجه سانتیگراد
• درجه حفاظت بدنه: IP20 (نوع استاندارد)، IP66 (Waterproof) و IP62 (Drip-proof type)

جدول مشخصات فنی پرشر سوئیچ ساگینومیا سری SNS با تنظیم مجدد خودکار (Automatic reset)

جدول مشخصات فنی پرشر سوئیچ ساگینومیا سری SNS با تنظیم مجدد دستی (Manual reset)

پرشر سوئیچ ساگینومیا سری DNS

پرشر سوئیچ ساگینومیا سری DNS یک سوئیچ یکپارچه با محافظت در برابر فشار بیش از حد در سمت بالا و کنترل در سمت پایین برای تجهیزات تبرید است. مدل‌های این محصول همچنین با تنظیم مجدد خودکار، تنظیم مجدد دستی فشار بالا، تنظیم مجدد دستی فشار بالا و پایین و همچنین مدل‌هایی با مدارهای هشدار اختیاری، لامپ‌های هشدار و غیره موجود است. علاوه براین پرشر سوئیچ ساگینومیا سری DNS می‌ تواند به صورت ضد چکه یا ضد آب تولید شود و دارای  تاییدیه های CE، UL، CSA می باشد.

پرشر سوئیچ ساگینومیا DNS برای کاربرد با مبردهای فلوئوردار و همچنین با هوا و آب (دمای سیال مجاز: -20 تا 120 درجه سانتیگراد) استفاده می شود. درجه حفاظت بدنه این سری بسته به نوع محفظه متفاوت است و در نسخه‌های مختلف می‌تواند شامل IP20 برای نوع استاندارد، IP66 برای نوع ضدآب و IP62 برای نوع ضدچکه باشد. این مدل با متریال استنلس استیل بنا به درخواست مشتریان تولید می شود.

مشخصات فنی پرشر سوئیچ ساگینومیا سری DNS

• حداکثر فشار کاری: فشار پایین 1.5مگاپاسکال، فشار بالا 3.3 مگاپاسکال
• فشار تست هوابندی: فشار پایین 1.65مگاپاسکال، فشار بالا 4 مگاپاسکال
• محدوده دمای سیال: 20- تا 120درجه سانتیگراد
• محدوده دمای محیط: 20- تا 70 درجه سانتیگراد

سوئیچ اختلاف فشار ساگینومیا سری WNS/YNS

سوئیچ اختلاف فشار ساگینومیا سری YNS دارای اختلاف فشار کم (ثابت) و سوئیچ اختلاف فشار ساگینومیا سری WNS دارای اختلاف فشار قابل تنظیم است. این تجهیزات مناسب برای تشخیص قطعی آب در مدارهای آب خنک‌ کننده می باشند و می توانند ضدچکه (drip-proof) تولید شوند. همچنین با انواع تاییدیه های CE، UL (فقط WNS)، CQC موجود می باشند و در کاربرد با فریزر، یخچال، چیلرهای آب، تجهیزات آب سرد و خنک‌کننده مورد استفاده قرار می گیرند.

مشخصات فنی سوئیچ اختلاف فشار ساگینومیا سری WNS/YNS

• محدوده دمای سیال: -20 تا 120 درجه سانتیگراد
• محدوده دمای محیط عملیاتی: -20 تا 70 درجه سانتیگراد
• درجه حفاظت محفظه: IP20 (نوع استاندارد)، IP62 (Drip-proof type)

کاربردهای پرشر سوئیچ ساگینومیا

سوئیچ‌ های فشار ساگینومیا به طور گسترده در تبرید، تهویه مطبوع و تجهیزات صنعتی مختلف برای کنترل و محافظت از فشار استفاده می‌ شوند. آن‌ ها برای نظارت و تنظیم فشار، تضمین عملکرد بهینه و جلوگیری از آسیب ناشی از شرایط فشار بیش از حد یا کم در سیستم‌ هایی مانند کمپرسورها، پمپ‌ها و سایر ماشین‌ آلات طراحی شده‌اند. کاربردهای رایج عبارتند از:

• محافظت از کمپرسورهای تبرید و کندانسورهای خنک‌ شونده با هوا با نظارت بر فشارهای مکش و تخلیه
• کنترل شروع و توقف کمپرسورها و فن‌های کندانسور
• کاربرد در سیستم‌ هایی با مبردهای فلوئوردار، هوا و آب
• نظارت و کنترل فشار در برخی تجهیزات صنعتی، مشروط به سازگاری مدل با سیال و شرایط کاری
• محافظت از کمپرسورهای هوا و سایر سیستم‌ های پنوماتیک
• تبرید، تهویه مطبوع و تجهیزات صنعتی مختلف
• فریزر، یخچال، چیلر آب
• تجهیزات آب سرد و خنک کننده

مزایای پرشر سوئیچ ساگینومیا

سوئیچ‌ های فشار ساگینومیا به دلیل قابلیت اطمینان، دوام و طیف وسیعی از کاربردها، به ویژه در سیستم‌ های تهویه مطبوع، تبرید و تجهیزات صنعتی شناخته شده‌اند. آن‌ ها ویژگی‌ هایی مانند گزینه‌ های تنظیم مجدد خودکار و دستی، تنظیمات اختلاف فشار قابل تنظیم و ثابت و مناسب بودن برای محیط های مختلف را ارائه می‌ دهند. البته مواردی مانند ضدآب بودن، ضدچکه بودن یا مناسب بودن برای محیط‌های خاص، به مدل و نوع محفظه بستگی دارد و نباید به همه مدل‌ها تعمیم داده شود.

سوئیچ‌ های فشار ساگینومیا برای عملکرد طولانی مدت و مداوم طراحی شده‌اند و به دلیل قابلیت اطمینان و دوام در کاربردهای دشوار شهرت دارند. همچنین بدنه‌ هایی با گزینه‌ های drip proof و water proof ارائه می‌ شوند که امکان استفاده در شرایط مرطوب یا صنعتی را در مدل‌های مناسب فراهم می‌ کنند.

خرید پرشر سوئیچ ساگینومیا از فروشگاه اینترنتی پیکاتک

فروشگاه پیکاتک با سال‌ها تجربه، به عنوان یکی از مراجع تخصصی خرید ابزار دقیق شناخته می‌ شود. این فروشگاه طیف وسیعی از محصولات شامل انواع سنسورها (فشار، دما، سطح، جریان)، ترانسمیترها، کنترلرها، نمایشگرها، رکوردرها، و تجهیزات اتوماسیون صنعتی را ارائه می‌دهد. پیکاتک در زمینه تأمین محصولات برندهای معتبر بین‌المللی مانند Siemens، WIKA، Endress+Hauser، ABB، Honeywell، IFM و دیگر برندهای مطرح فعالیت دارد.

 فروشگاه پیکاتک در نقش تأمین‌ کننده تخصصی، خرید انواع پرشر سوئیچ ساگینومیا (Saginomiya) را با تضمین اصالت، قیمت رقابتی، راهنمای تخصصی و ارسال سریع در سراسر ایران فراهم کرده است. برای دریافت مشاوره، اطلاع از موجودی یا ثبت سفارش کافی است از بالای این صفحه بازدید یا با کارشناسان فروش ما در ارتباط باشید. جهت مشاوره فنی، بازدید از انبار و استعلام قیمت به روز پرشر سوئیچ ساگینومیا با کارشناسان فروش ما به شماره 87700142-021 تماس حاصل فرمایید و خرید آسان و حرفه ای تجهیزات ابزاردقیق را با پیکاتک تجربه کنید.

قیمت پرشر سوئیچ ژاپنی ساگینومیا

قیمت پرشر سوئیچ ساگینومیا به عواملی مانند مدل دستگاه، رنج فشار کاری، نوع ریست دستی یا اتوماتیک، قابلیت تنظیم دیفرانسیل، نوع اتصال، کیفیت کنتاکت‌ها و شرایط کاری سیستم بستگی دارد. پرشر سوئیچ ساگینومیا به دلیل دقت مناسب، عملکرد پایدار و استفاده گسترده در سیستم‌های تبرید، چیلر، کمپرسور و تجهیزات صنعتی، معمولاً در مقایسه با نمونه‌های متفرقه قیمت بالاتری دارد؛ اما دوام، ایمنی و کاهش خطای عملکرد باعث می‌شود انتخاب آن برای کاربردهای حساس مقرون‌به‌صرفه باشد. هنگام بررسی قیمت پرشر سوئیچ ساگینومیا بهتر است علاوه بر هزینه خرید، به اصالت کالا، تطابق مشخصات فنی با سیستم و خدمات تأمین‌کننده نیز توجه شود.

سوالات متداول

۱. پرشر سوئیچ ساگینومیا چه وظیفه‌ای دارد و در چه کاربردهایی استفاده می‌شود؟

پرشر سوئیچ ساگینومیا وسیله‌ای است که با تشخیص رسیدن فشار سیال (گاز یا مایع) به حد معین، مدار الکتریکی را قطع یا وصل می‌کند. در سیستم‌های تبرید، چیلر، کمپرسور هوا، پمپ‌ها و خطوط صنعتی برای کنترل و ایمنی فشار به‌کار می‌رود.

۲. چه مواردی باعث تفاوت مدل‌های پرشر سوئیچ ساگینومیا می‌شود؟

بازه فشار کاری، نوع سیال (گاز/مایع)، نوع ریست، نوع کنتاکت و نحوه تغییر وضعیت آن، قابلیت تنظیم ست‌پوینت، مقدار دیفرانسیل و جنس بدنه، از عوامل تفاوت مدل‌هاست. انتخاب مدل مناسب باید بر اساس نیاز و شرایط کاری انجام شود.

۳. چه زمانی پرشر سوئیچ ساگینومیا نیاز به تعویض یا سرویس دارد؟

در صورت عملکرد نادرست، قطع یا وصل نشدن در فشار موردنظر، نشتی در اتصالات یا مشاهده خوردگی و فرسودگی بدنه، باید پرشر سوئیچ تعمیر، سرویس یا تعویض گردد. همچنین سرویس دوره‌ای طبق توصیه سازنده موجب افزایش عمر و ایمنی دستگاه می‌شود.
