پرشر سوئیچ ویکا

پرشر سوئیچ ویکا چیست؟



در صنایع مختلف، ایمنی و کنترل فشار از مهم‌ترین عوامل حفظ بهره‌وری و جلوگیری از خطرات احتمالی هستند. یکی از ابزارهای کلیدی برای کنترل و حفاظت سیستم‌های صنعتی، پرشر سوئیچ یا کلید فشار است که نقش حیاتی در پایش و مدیریت فشار مایعات و گازها ایفا می‌کند. شرکت ویکا (WIKA) به عنوان یکی از پیشگامان جهانی در تولید تجهیزات ابزار دقیق، پرشر سوئیچ‌هایی با کیفیت، دقت و دوام بالا ارائه می‌کند که در انواع پروژه‌های صنعتی، نفت و گاز، پتروشیمی، نیروگاهی و … مورد استفاده قرار می‌گیرند.

سوئیچ فشار یا پرشر سوئیچ ویکا (Wika Pressure switch) یکی از تجهیزات مهم و پرکاربرد در صنایع مختلف است که برای نظارت و کنترل فشار سیالات مورد استفاده قرار می گیرد. در این تجهیزات به محض رسیدن فشار به یک مقدار از پیش تعیین‌ شده (set point)، کنتاکت الکتریکی باز یا بسته می‌ شود (تغییر وضعیت) و بدین ترتیب سیگنال دیجیتالی on/off برای سایر تجهیزات مانند پمپ، کمپرسور و ... ارسال می شود.

پرشر سوئیچ ویکا به‌ عنوان یکی از شناخته‌ شده‌ترین و معتبرترین برندها در سطح جهان مطرح است و در صنایع مختلفی از جمله نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، دارویی و خودروسازی برای کنترل فرآیندها، حفاظت از سیستم‌ ها، و نظارت بر فشار استفاده می‌ شود.



پرشر سوئیچ ویکا



پرشر سوئیچ ویکا چگونه کار می کند؟



سوئیچ فشار ویکا یک تجهیز الکترومکانیکی است که برای اندازه‌گیری و کنترل فشار سیالات طراحی شده است. این سوئیچ به صورت مکانیکی یا الکترونیکی عمل می‌ کند و وظیفه آن باز یا بسته کردن کنتاکت‌ ها بر اساس فشار اندازه‌ گیری شده است.

عملکرد پرشر سوئیچ ویکا به این صورت است، هنگامی که فشار یک سیال (مانند گاز یا مایع) به حد مشخصی می‌ رسد، سوئیچ به صورت خودکار واکنش نشان می‌ دهد. اگر فشار از حد مجاز بالاتر یا پایین‌ تر برود، سوئیچ کنتاکت‌ های خود را باز یا بسته می‌ کند که این عمل به کنترل و تنظیم فشار در صنایع مختلف کمک می‌ کند.

سوئیچ‌ های فشار معمولاً برای کنترل عملکرد مانند پمپ‌ ها، شیرها و بوسترها به کار می‌ روند و به منظور حفظ فشار در یک محدوده مشخص (Span) و جلوگیری از افزایش یا کاهش بیش از set point مورد استفاده قرار می‌ گیرند. در ادامه انواع سوئیچ فشار ویکا بر اساس نوع عمکرد معرفی می شود.

سوئیچ‌های فشار برند WIKA با استفاده از میکروسوئیچ‌ های باکیفیت طراحی شده‌اند که عملکردی پایدار و دقیق در بلندمدت ارائه می‌ دهند. این تجهیزات توانایی تحمل بارهای الکتریکی بالا را داشته و برای کاربردهای صنعتی بسیار قابل اعتماد هستند.

برای سوئیچینگ ولتاژهای بسیار پایین مانند موارد استفاده در سیستم‌های PLC، شرکت WIKA از میکروسوئیچ‌ های پیشرفته‌ای بهره می‌ گیرد. این میکروسوئیچ‌ ها با گاز آرگون پر شده و دارای کنتاکت‌های روکش طلا هستند که دقت و کیفیت انتقال سیگنال را تضمین می‌ کنند. علاوه بر این، سوئیچ‌ های فشار الکترونیکی WIKA نیز گزینه‌ای ایده‌آل برای کاربردهای کم‌مصرف بوده و با بهره‌وری بالا، نیازهای متنوع صنعتی را برآورده می‌سازند.

پرشر سوئیچ‌ برند WIKA با استفاده از میکروسوئیچ‌ های باکیفیت طراحی شده‌اند که عملکردی پایدار و دقیق در بلندمدت ارائه می‌ دهند. این تجهیزات توانایی تحمل بارهای الکتریکی بالا را داشته و برای کاربردهای صنعتی بسیار قابل اعتماد هستند.

برای سوئیچینگ ولتاژهای بسیار پایین مانند موارد استفاده در سیستم‌های PLC، شرکت WIKA از میکروسوئیچ‌ های پیشرفته‌ای بهره می‌ گیرد. این میکروسوئیچ‌ ها با گاز آرگون پر شده و دارای کنتاکت‌های روکش طلا هستند که دقت و کیفیت انتقال سیگنال را تضمین می‌ کنند. علاوه بر این، سوئیچ‌ های فشار الکترونیکی WIKA نیز گزینه‌ای ایده‌آل برای کاربردهای کم‌مصرف بوده و با بهره‌وری بالا، نیازهای متنوع صنعتی را برآورده می‌سازند.



پرشر سوئیچ ویکا چگونه کار می کند؟

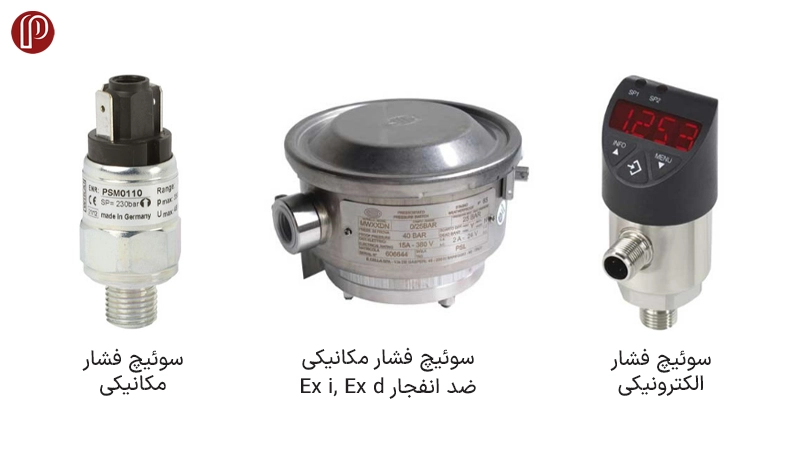

انواع پرشر سوئیچ ویکا



پرشر سوئیچ ویکا در مدل‌های مختلف مکانیکی و الکترونیکی تولید می‌شود و هر مدل برای محدوده مشخصی از فشار، نوع فرآیند و شرایط محیطی طراحی شده است. ویکا در سبد محصولات خود، پرشر سوئیچ‌های معمولی، اختلاف فشار، فشار مطلق و مدل‌های مخصوص صنایع فرآیندی و محیط‌های مستعد انفجار را ارائه می‌کند. بنابراین انتخاب محصول مناسب باید براساس نوع فشار، محدوده تنظیم، شرایط نصب و نیاز کنترلی سیستم انجام شود.

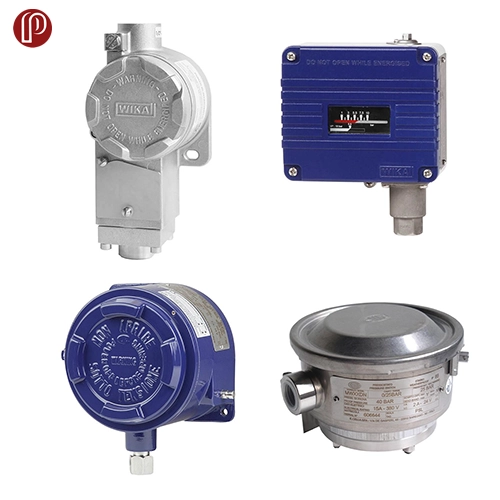

پرشر سوئیچ مکانیکی ویکا

پرشر سوئیچ‌های مکانیکی ویکا با رسیدن فشار به مقدار تنظیم‌شده، وضعیت کنتاکت الکتریکی را تغییر می‌دهند. در این محصولات، عملکرد سوئیچ مکانیکی است و برای ایجاد فرمان قطع یا وصل نیازی به تغذیه جداگانه حسگر وجود ندارد. از نمونه های این گروه می توان به مدل های زیر اشاره کرد:

  • PSM01
  • PSM02

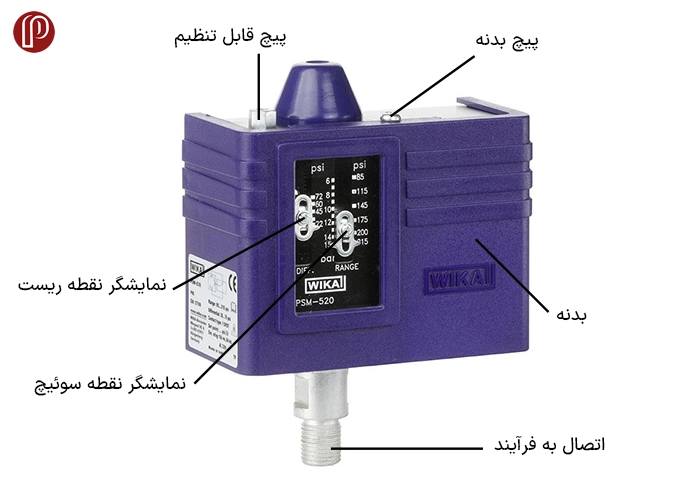

  • PSM-520
  • PSM-700

تفاوت اصلی میان آن‌ها در محدوده کاربرد، نحوه تنظیم نقطه عملکرد، قابلیت تنظیم اختلاف قطع و وصل و ساختار بدنه است.

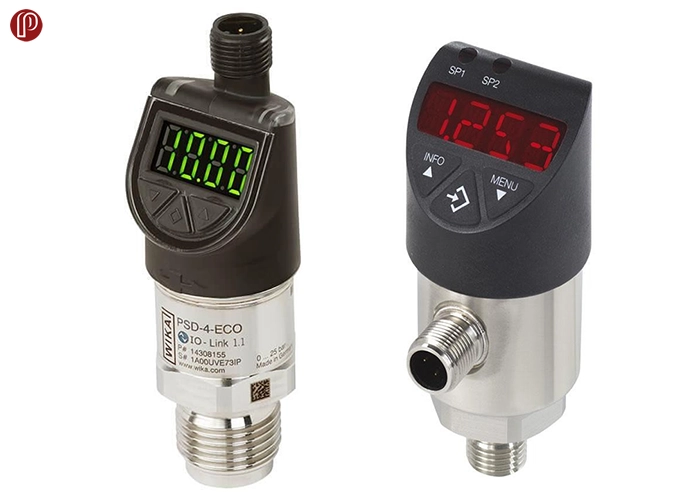

پرشر سوئیچ الکترونیکی ویکا

در پرشر سوئیچ الکترونیکی ویکا، فشار توسط حسگر اندازه‌گیری شده و فرمان خروجی به‌صورت الکترونیکی ایجاد می‌شود. این نوع محصول در مقایسه با مدل‌های مکانیکی امکانات بیشتری برای تنظیم و نمایش اطلاعات در اختیار کاربر قرار می‌دهد.

یکی از مدل‌های شناخته‌شده این گروه است که به نمایشگر مجهز بوده و امکان PSD-4  تنظیم پارامترهای مختلف عملکرد را فراهم می‌کند. این مدل در ماشین‌آلات، سیستم‌های هیدرولیک و پنوماتیک و کاربردهای اتوماسیون صنعتی استفاده می‌شود.

اگر علاوه بر صدور فرمان قطع و وصل، مشاهده مقدار فشار و امکان تنظیم دقیق‌تر پارامترها اهمیت داشته باشد، مدل‌های الکترونیکی می‌توانند انتخاب مناسب‌تری نسبت به پرشر سوئیچ‌های مکانیکی ساده باشند.



پرشر سوئیچ دیافراگمی ویکا

در پرشر سوئیچ‌های دیافراگمی، فشار باعث تغییر شکل دیافراگم شده و این حرکت به مکانیزم سوئیچ منتقل می‌شود. این ساختار می‌تواند برای محدوده‌های مختلف فشار و همچنین برخی فرآیندهای دارای سیالات خاص استفاده شود.

مدل MA  ویکا یکی از پرشر سوئیچ‌های دیافراگمی مخصوص صنایع فرآیندی است. این مدل برای پایش و کنترل فشار در صنایع شیمیایی، پتروشیمی، نفت و گاز، نیروگاه‌ها، آب و فاضلاب و سایر فرآیندهای حساس طراحی شده و نسخه دارای حفاظت مناسب برای محیط‌های مستعد انفجار نیز دارد.



پرشر سوئیچ لوله بوردون ویکا

برخی مدل‌های مکانیکی ویکا از لوله بوردون به‌عنوان المان حساس به فشار استفاده می‌کنند. با افزایش فشار، تغییر شکل بسیار کوچک این المان باعث فعال شدن مکانیزم سوئیچ می‌شود.

مدل BWX در این گروه قرار دارد و برای پایش فشار در صنایع فرآیندی و کاربردهای حساس طراحی شده است. این مدل با بدنه فولاد زنگ‌نزن عرضه می‌شود و محدوده‌های فشار نسبتاً بالا را نیز پوشش می‌دهد.

در خطوطی که فشار بالا، سیال خورنده یا شرایط محیطی سخت وجود دارد، بررسی چنین مدل‌هایی می‌تواند منطقی باشد؛ البته انتخاب نهایی باید براساس مشخصات دقیق فرآیند انجام شود.

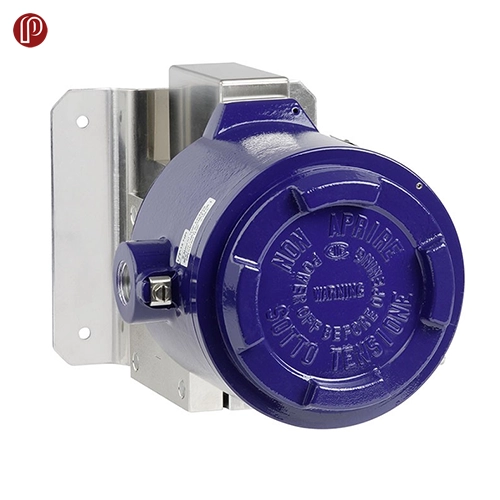

پرشر سوئیچ اختلاف فشار ویکا

پرشر سوئیچ اختلاف فشار ویکا به‌جای فشار یک نقطه، اختلاف فشار بین دو نقطه از سیستم را پایش می‌کند. زمانی که این اختلاف به مقدار تنظیم‌شده برسد، سوئیچ فرمان موردنظر را صادر می‌کند.

مدل‌های DW و DW10 از محصولات ویکا در این گروه هستند. از کاربردهای آن‌ها می‌توان به پایش گرفتگی فیلتر، کنترل سطح و نظارت بر اختلاف فشار در فرآیندهای صنعتی اشاره کرد.

به‌عنوان مثال، افزایش اختلاف فشار دو سمت یک فیلتر می‌تواند نشانه افزایش گرفتگی آن باشد و پرشر سوئیچ اختلاف فشار برای ایجاد هشدار یا فرمان کنترلی مورد استفاده قرار گیرد.



پرشر سوئیچ فشار مطلق ویکا

در برخی فرآیندها لازم است فشار نسبت به خلأ کامل اندازه‌گیری شود. در چنین شرایطی از پرشر سوئیچ فشار مطلق استفاده می‌شود.

مدل‌های  APA، APA10، APW  و APW10 در این گروه قرار دارند. APA دارای محفظه مخصوص محیط‌های مستعد انفجار است، در حالی که APW با بدنه فولاد زنگ‌نزن برای کاربردهای فرآیندی عرضه می‌شود.

این محصولات برای کاربردهایی مناسب هستند که مرجع اندازه‌گیری باید فشار مطلق باشد و استفاده از فشار نسبی پاسخگوی نیاز فرآیند نیست.



پرشر سوئیچ ضدانفجار ویکا

در صنایع نفت، گاز، پتروشیمی و سایر محیط‌هایی که احتمال حضور گاز یا بخارات قابل اشتعال وجود دارد، نمی‌توان از هر پرشر سوئیچی استفاده کرد. در چنین محیط‌هایی باید مدل انتخاب‌شده با الزامات ایمنی و طبقه‌بندی محل نصب هماهنگ باشد.

برای نمونه، مدل MA ویکا با محفظه مقاوم در برابر انفجار عرضه می‌شود و مدل‌های دیگری نیز برای کاربردهای حساس فرآیندی در دسترس هستند.

عبارت ضدانفجار به ‌تنهایی برای انتخاب کافی نیست؛ نوع حفاظت، منطقه نصب و گواهی‌های دقیق محصول باید از روی مشخصات همان مدل بررسی شوند.



جدول مقایسه انواع پرشر سوئیچ ویکا

مدل

نوع پرشر سوئیچ

کاربرد مناسب

ویژگی شاخص

PSM01

مکانیکی فشرده

هیدرولیک، پنوماتیک و ماشین‌آلات

طراحی جمع‌وجور و امکان تنظیم نقطه عملکرد

PSM02

مکانیکی فشرده

کاربردهای صنعتی و سیستم‌های نیازمند تنظیم دقیق‌تر

قابلیت تنظیم اختلاف قطع و وصل

PSM-520

مکانیکی

پمپ و کمپرسور

امکان تنظیم نقطه عملکرد در محل

PSM-700

مکانیکی فرآیندی

فرآیندهای صنعتی و سیستم‌های کنترلی

قابلیت تنظیم گسترده اختلاف قطع و وصل

PSD-4

الکترونیکی دارای نمایشگر

اتوماسیون صنعتی، هیدرولیک و پنوماتیک

نمایش فشار و تنظیم الکترونیکی پارامترها

MA

مکانیکی دیافراگمی

صنایع فرآیندی و محیط‌های مستعد انفجار

طراحی دیافراگمی و محفظه مقاوم در برابر انفجار

BWX

مکانیکی لوله بوردون

صنایع فرآیندی و فشارهای بالاتر

بدنه فولاد زنگ‌نزن و مناسب شرایط صنعتی سخت

DW / DW10

اختلاف فشار

فیلتر، کنترل سطح و فرآیندهای صنعتی

اندازه‌گیری اختلاف فشار دو نقطه

APA / APW

فشار مطلق

فرآیندهای نیازمند اندازه‌گیری فشار نسبت به خلأ مطلق

مناسب پایش فشار مطلق

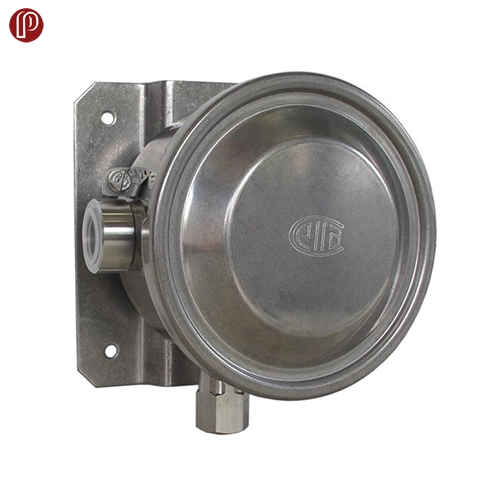

پرشر سوئیچ ویکا مدل  BWX



قیمت پرشر سوئیچ ویکا



قیمت پرشر سوئیچ ویکا به مشخصات فنی، نوع عملکرد، شرایط کاری و مدل انتخابی بستگی دارد. از آنجا که ویکا پرشر سوئیچ‌های مختلفی برای کاربردهای عمومی، صنعتی و فرآیندی تولید می‌کند، قیمت همه مدل‌ها یکسان نیست. مهم‌ترین عوامل موثر بر قیمت عبارت‌اند از:

  • مدل و سری محصول: هر سری از پرشر سوئیچ‌های ویکا برای کاربرد مشخصی طراحی شده است. تفاوت در ساختار داخلی، نوع حسگر، قابلیت تنظیم و شرایط کاری می‌تواند روی قیمت تأثیر بگذارد.
  • نوع مکانیکی یا الکترونیکی: پرشر سوئیچ‌های مکانیکی و الکترونیکی ساختار متفاوتی دارند. مدل‌های الکترونیکی معمولاً امکانات بیشتری مانند نمایش فشار، تنظیم دیجیتالی و خروجی‌های کنترلی دارند و ممکن است قیمت بالاتری داشته باشند.
  • محدوده فشار: بازه فشاری قابل اندازه‌گیری و نقطه تنظیم یکی از عوامل اصلی قیمت است. مدل‌هایی که برای فشارهای بسیار پایین یا بالا طراحی شده‌اند ممکن است به حسگر و ساختار تخصصی‌تری نیاز داشته باشند.
  • نوع فشار قابل اندازه‌گیری: پرشر سوئیچ می‌تواند برای فشار معمولی، فشار مطلق یا اختلاف فشار طراحی شده باشد. تفاوت در روش اندازه‌گیری و ساختار داخلی باعث اختلاف قیمت بین این مدل‌ها می‌شود.
  • محدوده و دقت تنظیم: هرچه امکان تنظیم نقطه عملکرد و اختلاف قطع و وصل دقیق‌تر باشد، ساختار تجهیز پیچیده‌تر خواهد بود و این موضوع می‌تواند بر قیمت اثر بگذارد.
  • نوع و تعداد کنتاکت‌ها: مشخصات بخش الکتریکی، تعداد نقاط قطع و وصل و ظرفیت کنتاکت‌ها در مدل‌های مختلف متفاوت است و می‌تواند قیمت محصول را تغییر دهد.
  • جنس بدنه: بدنه پرشر سوئیچ بسته به مدل و کاربرد می‌تواند از متریال‌های مختلف ساخته شود. استفاده از فولاد زنگ‌نزن یا مواد مقاوم در برابر خوردگی معمولاً هزینه بیشتری دارد.
  • جنس قطعات در تماس با سیال: نوع سیال و میزان خورندگی آن روی انتخاب متریال دیافراگم، اتصال و سایر اجزای داخلی اثر می‌گذارد. متریال مقاوم‌تر می‌تواند قیمت پرشر سوئیچ ویکا را افزایش دهد.
  • نوع اتصال فرآیندی: سایز، نوع رزوه و نحوه اتصال تجهیز به خط از دیگر عوامل موثر بر قیمت است. اتصالات خاص یا سفارشی می‌توانند هزینه بیشتری داشته باشند.
  • فشار و دمای کاری: مدل‌هایی که برای شرایط فشار یا دمای بالاتر طراحی شده‌اند معمولاً به بدنه، آب‌بندی و اجزای مقاوم‌تری نیاز دارند و ممکن است قیمت بیشتری داشته باشند.
  • درجه حفاظت بدنه: اگر پرشر سوئیچ قرار است در محیط مرطوب، پرگردوغبار یا فضای باز نصب شود، ممکن است به سطح حفاظت بالاتری نیاز داشته باشد که روی قیمت تأثیر می‌گذارد.
  • نسخه‌های مناسب محیط‌های مستعد انفجار: برخی پرشر سوئیچ‌های ویکا برای صنایع نفت، گاز و پتروشیمی با ساختار و گواهی‌های ویژه عرضه می‌شوند. این مدل‌ها معمولاً نسبت به نمونه‌های عمومی قیمت بالاتری دارند.
  • امکانات جانبی: وجود نمایشگر، قابلیت تنظیم گسترده، تجهیزات نصب، رابط‌های الکتریکی خاص یا سایر گزینه‌های سفارشی می‌تواند قیمت نهایی را افزایش دهد.
  • گواهی‌ها و مدارک فنی: در برخی پروژه‌ها ممکن است گواهی‌های کالیبراسیون، تأییدیه‌های صنعتی یا مدارک فنی خاص موردنیاز باشد که روی هزینه نهایی سفارش اثر می‌گذارد.
  • شرایط تأمین و موجودی: موجود بودن مدل موردنظر، زمان تأمین، شرایط واردات و نوسانات بازار نیز می‌توانند باعث تغییر قیمت پرشر سوئیچ ویکا شوند.

در نتیجه، برای استعلام دقیق قیمت بهتر است مدل، محدوده فشار، نوع سیال، فشار و دمای کاری، نوع اتصال، نوع کنتاکت و شرایط محیط نصب از ابتدا مشخص باشند. مقایسه قیمت تنها براساس نام برند یا محدوده فشار، معیار دقیقی برای انتخاب پرشر سوئیچ ویکا نیست.



خرید پرشر سوئیچ ویکا



برای خرید پرشر سوئیچ ویکا، انتخاب مدل مناسب باید براساس محدوده فشار، نوع سیال، دمای کاری، نوع اتصال، مشخصات کنتاکت و شرایط محیطی انجام شود. تنوع مدل‌های ویکا باعث می‌شود پیش از سفارش، تطبیق مشخصات فنی محصول با نیاز واقعی سیستم اهمیت زیادی داشته باشد.

در پیکاتک می‌توانید مدل‌های مختلف پرشر سوئیچ ویکا را بررسی کرده و برای انتخاب گزینه مناسب از راهنمایی کارشناسان فروش استفاده کنید. از مزیت‌های خرید از پیکاتک می‌توان به بررسی مشخصات فنی پیش از سفارش، راهنمایی در انتخاب مدل مناسب، استعلام موجودی و بررسی شرایط تأمین اشاره کرد.

اگر در انتخاب مدل مناسب تردید دارید، کافی است اطلاعاتی مانند فشار کاری، نوع سیال، دمای فرآیند، نوع اتصال و کاربرد تجهیز را در اختیار کارشناسان پیکاتک قرار دهید.

برای خرید پرشر سوئیچ ویکا و دریافت راهنمایی تخصصی، با کارشناسان فروش پیکاتک تماس بگیرید.







سوالات متداول



۱. پرشر سوئیچ ویکا چیست و چه کاربردهایی دارد؟

پاسخ:

پرشر سوئیچ ویکا ابزاری است برای کنترل اتوماتیک فشار سیال (مایع یا گاز)، که با رسیدن فشار به یک مقدار مشخص، مدار الکتریکی را قطع یا وصل می‌کند. این محصول در صنایع نفت، گاز، آب و فاضلاب، تهویه مطبوع و صنایع تولیدی برای کنترل، ایمنی و آلارم فشار استفاده می‌شود.


۲. چه عواملی در انتخاب پرشر سوئیچ ویکا مهم است؟

پاسخ:

در انتخاب پرشر سوئیچ ویکا باید به بازه فشار کاری، نوع سیال (خوردنده، غیرخوردنده)، دقت سوئیچ، نوع اتصال، جنس بدنه، نوع عملکرد (NC/NO) و استانداردهای حفاظتی (IP/EX) توجه شود تا بالاترین ایمنی و کارایی حاصل گردد.


۳. چه زمانی باید پرشر سوئیچ ویکا را کالیبره یا تعویض کرد؟

پاسخ:

در صورت نوسان یا خطای نمایش فشار، عمل نکردن صحیح سوئیچ یا گذشتن زمان سرویس دوره‌ای طبق توصیه شرکت ویکا، باید دستگاه را کالیبره یا در صورت آسیب یا فرسودگی، تعویض کرد.
