پرشر سوئیچ ABB

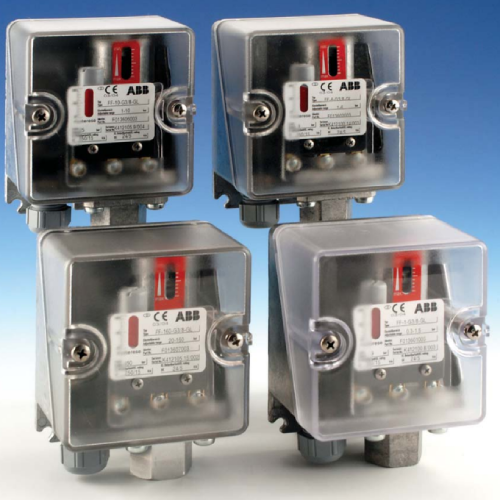

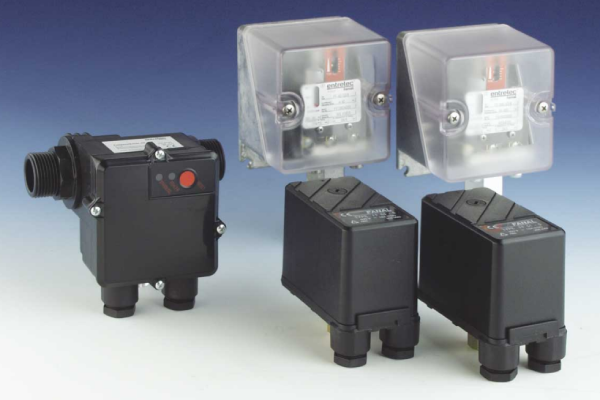

پرشر سوئیچ ABB یا سوئیچ فشار (ABB Pressure Switch)، یکی از پرکاربردترین تجهیزات ابزاردقیق و محصولات شرکت ABB است که جهت نظارت فشار سیالات بر اساس فشار تعیین شده (Set point) و ارسال سیگنال on/off به سایر تجهیزات مورد استفاده قرار می گیرد.

پرشر سوئیچ‌ های ABB سری FF در صنایع مختلفی از جمله نفت و گاز، پتروشیمی، تأسیسات آبی، سیستم‌ های پمپاژ، کمپرسورها و سیستم‌ های آتش‌نشانی به کار می روند. همچنین مدل‌های ضد انفجار با تأییدیه ATEX نیز برای محیط‌ های خطرناک و انفجاری تولید می شوند.

پرشر سوئیچ ABB به‌ویژه سری FF، از تجهیزات دقیق و قابل‌اعتماد برای کنترل و نظارت بر فشار سیالات در صنایع مختلف است. این سوئیچ‌ ها در دو نوع دیافراگمی و پیستونی طراحی شده‌اند و با محدوده‌های فشاری متنوع، از 0.3 تا 300 بار، پاسخگوی نیازهای گوناگون صنعتی هستند.

فروشگاه آنلاین ابزار دقیق پیکاتک به عنوان بزرگترین و سریع‌ ترین تأمین‌ کنندگان محصولات ABB در بازار ایران، ارائه‌ دهنده مجموعه کامل پرشر سوئیچ‌ های ABB با بهترین کیفیت و قیمت مناسب می‌ باشد. در این مقاله با تعریف اصولی، ساختار فنی، انواع، کاربردها، نکات انتخاب و مزایای پرشر سوئیچ ABB و  خرید این محصول از فروشگاه پیکاتک آشنا خواهید شد.

پرشر سوئیچ ABB چگونه کار می کند؟

پرشر سوئیچ مکانیکی ABB تجهیزی است که با مانیتورینگ فشار سیال (مایع یا گاز)، هنگام رسیدن فشار به حد تعریف‌ شده، کنتاکتی الکتریکی را باز یا بسته می‌ کند و به سیستم فرمان قطع یا وصل می‌ دهد. این عملکرد نقش حیاتی در حفاظت پمپ‌ ها، کنترل ایمنی بویلرها و کمپرسورها، اتوماسیون خطوط تولید و حفاظت از تجهیزات حساس به فشار ایفا می کند.

پرشر سوئیچ‌های ABB، به‌ویژه سری FF، از دو نوع مکانیزم حسگر اصلی دیافراگمی و پیستونی استفاده می کنند. هر یک از این مکانیزم‌ها برای کاربردهای خاصی طراحی شده‌اند و عملکرد متفاوتی دارند که در ادامه به معرفی آنها می پردازیم:

1. مکانیزم دیافراگمی

در این نوع، یک دیافراگم الاستیک به‌عنوان عنصر حسگر فشار عمل می‌ کند. با افزایش فشار سیال، دیافراگم تغییر شکل داده و این تغییر شکل به یک میکروسوئیچ منتقل می‌ شود که باعث باز یا بسته شدن کنتاکت الکتریکی می‌ گردد. این نوع سوئیچ‌ ها برای فشارهای پایین تا متوسط مناسب هستند و دقت بالایی در تنظیم نقطه عملکرد دارند.

2. مکانیزم پیستونی

در این مدل، فشار سیال به یک پیستون وارد می‌ شود که در برابر نیروی فنر مقاومت می‌ کند. با افزایش فشار و رسیدن به نقطه تنظیم، پیستون حرکت کرده و میکروسوئیچ را فعال می‌ کند. این مکانیزم برای فشارهای بالا مناسب است و مقاومت بالایی در برابر شوک‌های فشاری دارد.

ویژگی های پرشر سوئیچ ABB سری FF

المنت اندازه گیری فشار

المان اندازه‌ گیری فشار در سوئیچ‌های فشار سری FF از برند ABB بر اساس اصل تعادل نیرو طراحی شده است. این سیستم شامل اجزای مکانیکی دقیقی است که با همکاری یکدیگر، تغییرات فشار را به سیگنال‌های الکتریکی قابل استفاده در سیستم‌های کنترلی تبدیل می‌ کنند. اجزای اصلی المان اندازه‌ گیری فشار عبارتنداز:

• دیافراگم الاستومری: این دیافراگم، که از موادی مانند بونا (NBR)، EPDM یا تفلون ساخته می‌ شود، تحت تأثیر فشار سیال تغییر شکل می‌ دهد. انتخاب جنس دیافراگم بر اساس نوع سیال و شرایط محیطی انجام می‌ شود.
• صفحه فشار: این صفحه به دیافراگم متصل است و تغییر شکل دیافراگم را به حرکت مکانیکی تبدیل می‌ کند.
• فنر قابل تنظیم: فنری که با تنظیم آن می‌ توان نقطه عملکرد سوئیچ را تعیین کرد. این فنر در برابر نیروی حاصل از فشار سیال مقاومت می‌ کند.
• میله فشاری: میله‌ای که حرکت صفحه فشار را به محرک فنر منتقل می‌ کند.
• میکروسوئیچ: سوئیچ الکتریکی که با دریافت حرکت از محرک فنر ، سیگنال الکتریکی را برای کنترل یا هشدار ارسال می‌ کند.

نقطه عملکرد (Set Point) با چرخاندن درپوش شش‌ضلعی در بالای دستگاه، می‌ توان فشار مورد نظر برای فعال شدن سوئیچ را تنظیم کرد. همچنین هیسترزیس (Deadband) برخی مدل‌ ها دارای میکروسوئیچ با دکمه تنظیم و مقیاس برای تنظیم هیسترزیس هستند. این ویژگی امکان تعیین فاصله بین نقطه فعال‌ سازی و غیرفعال‌ سازی سوئیچ را فراهم می‌ کند. در مدل‌ های دیگر، هیسترزیس به‌صورت ثابت طراحی شده است تا نیاز به تنظیمات مکرر کاهش یابد.

عنصر سوئیچینگ

در سوئیچ‌ های فشار سری FF از برند ABB، عنصر سوئیچینگ نقش کلیدی در انتقال سیگنال‌ های فشار به سیستم‌های کنترلی ایفا می‌ کند. این عنصر با استفاده از میکروسوئیچ‌ های دقیق و با کیفیت، عملکردی مطمئن و قابل اعتماد را در شرایط مختلف صنعتی فراهم می‌ سازد.

میکروسوئیچ SPDT با عملکرد ضربه‌ای (Snap Action)

میکروسوئیچ‌های مورد استفاده در این سری از نوع SPDT (single pole double throw) هستند که امکان سوئیچینگ بین دو مدار را فراهم می‌ کنند. عملکرد ضربه‌ای این میکروسوئیچ‌ ها باعث می‌ شود که تغییر وضعیت سریع و دقیق انجام شود، که برای جلوگیری از نوسانات ناخواسته در سیستم‌ های حساس بسیار مهم است.

 تنظیم هیسترزیس (Deadband)

• مدل‌ های استاندارد: دارای دکمه تنظیم برای تعیین میزان هیسترزیس هستند. این قابلیت به کاربر اجازه می‌ دهد تا فاصله بین نقطه فعال‌سازی و غیرفعال‌سازی سوئیچ را تنظیم کند، که برای جلوگیری از سوئیچینگ مکرر در اثر نوسانات جزئی فشار مفید است.
• مدل‌های M و H: در این مدل‌ ها، هیسترزیس به‌صورت ثابت طراحی شده است، که نیاز به تنظیمات مکرر را کاهش می‌ دهد و برای کاربردهایی با نیاز به پایداری بیشتر مناسب است.

برخی مدل‌ ها دارای میکروسوئیچ با قابلیت بازنشانی دستی هستند. این ویژگی برای سیستم‌ های ایمنی طراحی شده است که پس از فعال شدن سوئیچ، نیاز به بررسی و بازنشانی دستی توسط پرسنل عملیاتی دارند، تا از ایمنی کامل سیستم اطمینان حاصل شود.

در مدل‌ های استاندارد، کنتاکت‌ها از نقره خالص ساخته شده‌اند که برای کاربردهای عمومی مناسب است و برای کاربردهایی که در آن‌ها از ولتاژ DC پایین استفاده می‌شود، می‌توان از کنتاکت‌های با روکش طلا استفاده کرد تا از اکسیداسیون جلوگیری شود و عملکرد مطمئن‌ تری حاصل گردد.

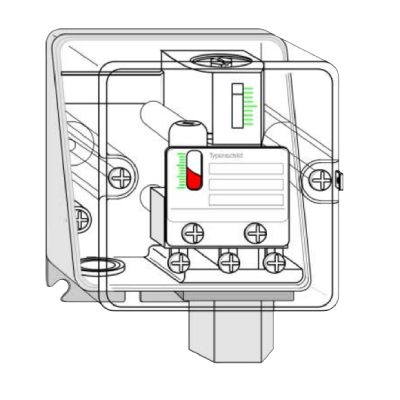

محفظه سوئیچ

محفظهٔ پرشر سوئیچ‌ های سری FF از برند ABB با طراحی مهندسی دقیق و مواد با کیفیت بالا، برای استفاده در محیط‌های صنعتی سخت، از جمله محیط‌های دریایی، بسیار مناسب است. برخی دیگر از ویژگی ها به شرح زیر است:

• ساختار مقاوم و ضد خوردگی: محفظه از آلیاژ آلومینیوم بدون مس ساخته شده است که مقاومت بالایی در برابر خوردگی، به‌ویژه در محیط‌های حاوی آب دریا، دارد. پوشش پلی‌استری مقاوم در برابر اشعه UV نیز به افزایش دوام در برابر شرایط محیطی کمک می‌ کند.
• پوشش شفاف: پوشش شفاف محفظه امکان بررسی سریع و بصری وضعیت داخلی سوئیچ را فراهم می‌ کند. این پوشش همچنین دارای ویژگی ضد دستکاری است که از تنظیمات ناخواسته یا غیرمجاز جلوگیری می‌ کند.
• درجه حفاظت بالا: نسخه استاندارد محفظه با ورودی کابل لاستیکی گرومت دارای درجه حفاظت IP54 است. برای کاربردهایی که نیاز به حفاظت بیشتر در برابر گرد و غبار و پاشش آب دارند، نسخه‌ای با درجه حفاظت IP65 (معادل NEMA 4) نیز در دسترس است.
• قابلیت نصب آسان و سازگاری با مدل‌های قبلی: طراحی محفظه به گونه‌ای است که امکان نصب از پایین را فراهم می‌ کند. ابعاد و اندازه‌های براکت نصب به‌گونه‌ای است که با سوئیچ‌های فشار سری FF4 از برند Entrelec-Fanal سازگار بوده و تعویض یا ارتقاء تجهیزات را بدون نیاز به تغییرات ساختاری ممکن می‌ سازد.

کاربردهای پرشر سوئیچ ABB سری FF

پرشر سوئیچ‌ های سری FF از برند ABB، به‌عنوان نسل جدیدی از سوئیچ‌ های فشار، برای استفاده در تاسیسات صنعتی در خشکی و دریایی طراحی شده‌اند. این سوئیچ‌ ها با بهره‌گیری از طراحی مکانیکی ساده و مقاوم، در محیط‌ های صنعتی مختلف عملکرد قابل‌ اعتمادی ارائه می‌ دهند. کاربردهای رایج پرشر سوئیچ abb عبارتنداز:

• کنترل پمپ‌ ها و کمپرسورها: این سوئیچ‌ها با قابلیت تنظیم ددباند (Deadband) متغیر، امکان کنترل دقیق فشار را فراهم می‌ کنند. با تنظیم ددباند، می‌ توان از عملکرد مکرر سوئیچ جلوگیری کرده و عمر مفید تجهیزات را افزایش داد.
• سیستم‌ های تحت فشار: در سیستم‌ هایی که نیاز به حفظ فشار در محدوده مشخصی دارند، پرشر سوئیچ‌های سری FF با دقت بالا و قابلیت تنظیم نقطه عملکرد، نقش مهمی در حفظ ایمنی و کارایی سیستم ایفا می‌ کنند.
• هشدارهای فشار بالا یا پایین: مدل‌ های دارای ددباند ثابت برای عملکردهای هشدار در فشارهای بالا یا پایین طراحی شده‌اند. این ویژگی برای محافظت از تجهیزات در برابر شرایط غیرعادی فشار بسیار مفید است.
• محافظت از پمپ در حالت خشک: با استفاده از پرشر سوئیچ‌ های سری FF، می‌ توان از کارکرد پمپ در شرایط بدون مایع (حالت خشک) جلوگیری کرد، که این امر از آسیب به پمپ و کاهش عمر مفید آن جلوگیری می‌ کند.
• مقاومت در برابر فشارهای ضربانی: برای سیستم‌هایی که در معرض فشارهای ضربانی قرار دارند، توصیه می‌ شود از مدل‌ هایی با محدودکننده ورودی فشار (اسنابر) با قطر داخلی 0.5 میلی‌ متر استفاده شود. این ویژگی باعث افزایش دقت و طول عمر سوئیچ در شرایط کاری سخت می‌ شود.

مزایای استفاده از پرشر سوئیچ ABB سری FF

پرشر سوئیچ‌ های سری FF از برند ABB با طراحی مهندسی دقیق و ویژگی‌های فنی برجسته، گزینه‌ای ایده‌ آل برای کاربردهای صنعتی در محیط‌ های سخت و حساس به شمار می‌ روند. در ادامه، مزایای کلیدی این سوئیچ‌ ها بررسی می‌ شود:

• طول عمر بالا: طراحی مکانیکی بدون اصطکاک و با حداقل قطعات متحرک، موجب کاهش سایش و پارگی می‌ شود. این ویژگی باعث افزایش طول عمر دستگاه و کاهش نیاز به تعمیر و نگهداری می‌ گردد.
• سیستم اندازه‌گیری بدون اصطکاک: استفاده از سیستم اندازه‌گیری بدون اصطکاک، نیاز به تعمیر و نگهداری برنامه‌ ریزی‌ شده را از بین می‌ برد. این امر بهره‌وری را افزایش داده و هزینه‌ های عملیاتی را کاهش می‌ دهد.
• میکروسوئیچ با کیفیت: میکروسوئیچ‌ های با کیفیت بالا و عملکرد دقیق، تکرارپذیری بالای نقطه تنظیم را تضمین می‌ کنند. این ویژگی برای کاربردهایی که نیاز به دقت بالا دارند، بسیار حائز اهمیت است.
• تنظیمات نقطه تنظیم و هیسترزیس به صورت جداگانه: امکان تنظیم مستقل نقطه عملکرد و هیسترزیس (باند مرده) به صورت جداگانه، فرآیند تنظیم را سریع و ساده می‌ سازد. این قابلیت به کاربران اجازه می‌ دهد تا تنظیمات دقیق‌ تری انجام دهند.
• ساختار مقاوم: بدنه مقاوم و استفاده از مواد با کیفیت بالا، از جمله کنتاکت‌ های ساخته شده از نقره خالص یا با روکش طلا، عملکرد مطمئن و طول عمر بالا را در شرایط سخت صنعتی تضمین می‌ کنند.
• دارای تاییدیه‌ های مختلف: سوئیچ‌های سری FF دارای تاییدیه‌ های بین‌المللی متعددی هستند، از جمله گواهی GL (Germanischer Lloyd) برای کاربردهای دریایی. این تاییدیه‌ ها نشان‌ دهنده انطباق با استانداردهای کیفیت و ایمنی بین‌ المللی می‌ باشند.

راهنمای خرید پرشر سوئیچ ABB از فروشگاه آنلاین پیکاتک

در فرآیند خرید پرشر سوئیچ ABB به مشخصات فنی مهم تجهیز نظیر نوع عملکرد، رنج قابل تنظیم فشار، نوع ریست، نوع کنتاکت، مشخصات الکتریکی کنتاکت، متریال بدنه و اتصال، سایز اتصال، درجه حفاظتی بدنه (IP) و غیره توجه فرمایید. طبیعتا این مشخصات فنی موجب تفاوت هایی در قیمت پرشر سوئیچ ABB  می شوند.
