پرشر سوئیچ cella

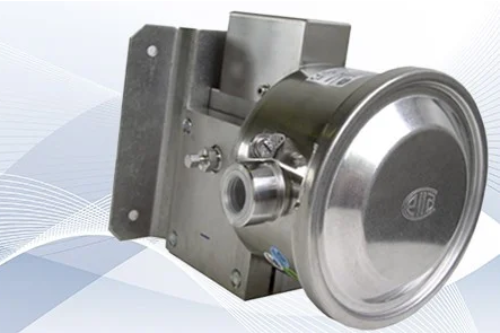

پرشر سوئیچ CELLA چیست؟

پرشر سوئیچ Cella یک سوئیچ فشار مکانیکی صنعتی برای پایش فشار و صدور فرمان قطع یا وصل در یک نقطه تنظیم‌شده (Set Point) است. محصولات Ettore Cella که اکنون بخشی از گروه WIKA هستند، برای کاربردهای فرایندی در صنایعی مانند نفت و گاز، پتروشیمی، صنایع شیمیایی، انرژی و آب و فاضلاب عرضه می‌شوند.

پرشر سوئیچ‌های Cella در خانواده‌ها و طراحی‌های مختلف برای فشار نسبی، اختلاف فشار و فشار مطلق تولید شده‌اند و بسته به مدل می‌توانند از سیستم‌های اندازه‌گیری دیافراگمی یا Bourdon Tube استفاده کنند. برخی نسخه‌ها نیز برای کاربردهای ایمنی یا محیط‌های مستعد انفجار با تأییدیه‌های مرتبط عرضه می‌شوند.

برای انتخاب مدل مناسب این نوع پرشر سوئیچ باید محدوده تنظیم فشار، Set Point، نوع فشار، نوع کنتاکت، Dead Band، اتصال فرایندی، متریال قسمت‌های در تماس با سیال، شرایط محیطی و الزامات ضدانفجار یا SIL براساس دیتاشیت مدل موردنظر بررسی شوند.

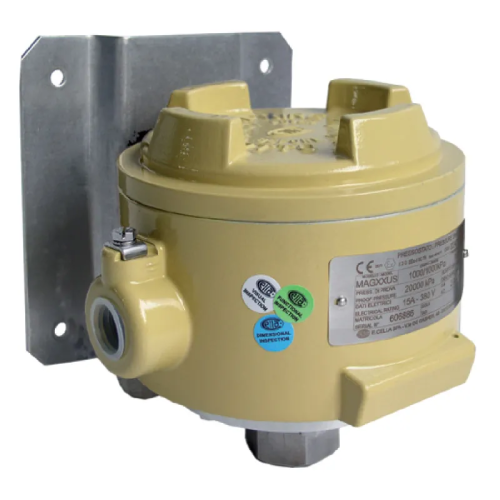

انواع پرشر سوئیچ CELLA

سوئیچ‌ های فشار مکانیکی چلا Cella تجهیزاتی مقرون‌ به‌ صرفه هستند که بر اساس اصول اندازه‌ گیری مکانیکی مانند بوردن تیوب، دیافراگم‌ ها یا سیستم‌ های دیافراگم-پیستونی طراحی شده‌ اند. در این تجهیزات، المنت اندازه‌گیری با تغییر شکل ناشی از فشار سیال، مکانیزم سوئیچ را فعال می‌ کند و باعث باز یا بسته شدن کنتاکت الکتریکی می‌ شود.

ویژگی بارز این سوئیچ‌ ها این است که برای ارسال سیگنال الکتریکی نیازی به منبع تغذیه خارجی ندارند که این امر موجب افزایش قابلیت اطمینان و کاهش خطر خرابی در شرایط صنعتی می‌ شود. در ادامه برخی از پرکاربردترین سوئیچ های فشار سلا معرفی می شوند:

• پرشر سوئیچ Cella مدل MW
• پرشر سوئیچ Cella مدل MA
• پرشر سوئیچ Cella مدل BWX

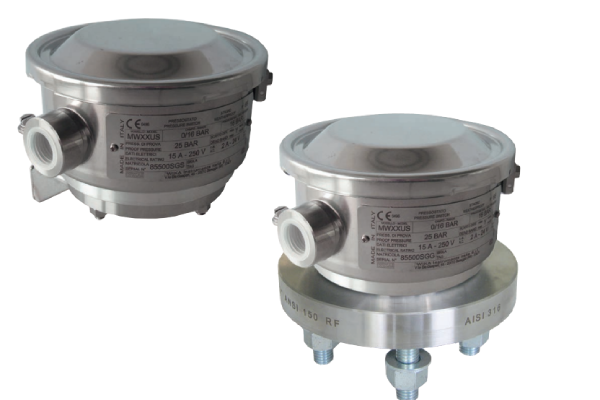

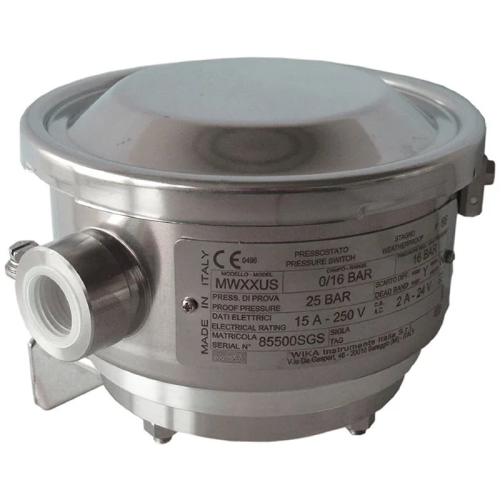

پرشر سوئیچ Cella مدل MW

سوئیچ فشار دیافراگمی مدل MW از برند Ettore Cella (زیرمجموعه WIKA) یک تجهیز مکانیکی با کیفیت بالا است که به‌ طور خاص برای کاربردهای حساس به ایمنی در صنایع فرآیندی طراحی شده است. این سوئیچ بدون نیاز به منبع تغذیه خارجی عمل می‌ کند، که این ویژگی باعث افزایش قابلیت اطمینان در شرایط عملیاتی سخت می‌ شود.

در فرآیند تولید سوئیچ فشار دیافراگمی، تمامی مراحل توسط نرم‌ افزار‌های تضمین کیفیت به دقت ردیابی می‌ شوند و هر محصول به‌صورت 100% آزمایش می‌ شود. این نوع سوئیچ با محفظه‌ای از جنس استیل ضد زنگ 316L تولید می‌ شود که مقاومت بالایی در برابر شرایط سخت و محیط‌های خورنده صنعتی دارد و می‌ تواند فشاری تا 600 بار را تحمل کند.

سوئیچ فشار دیافراگمی معمولاً به یک یا دو عدد میکروسوئیچ مجهز است و این قابلیت را دارد که مستقیماً بار الکتریکی تا 250 ولت AC و 20 آمپر را قطع و وصل نماید. برای توان سوئیچینگ پایین‌ تر مانند کنترلرهای PLC، می‌ توان از میکروسوئیچ‌ های مخصوص با گاز آرگون و کنتاکت‌ های آبکاری طلا بهره برد تا دقت و طول عمر بالاتری داشته باشند.

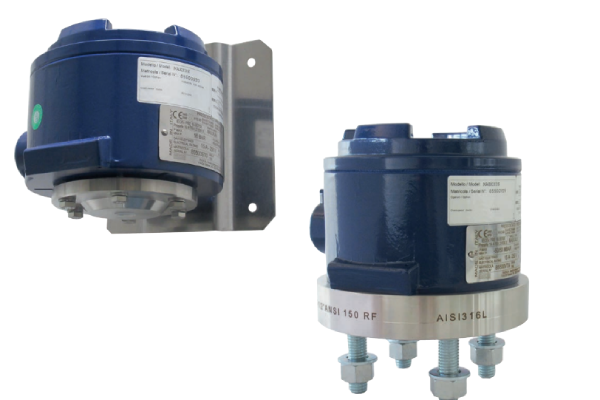

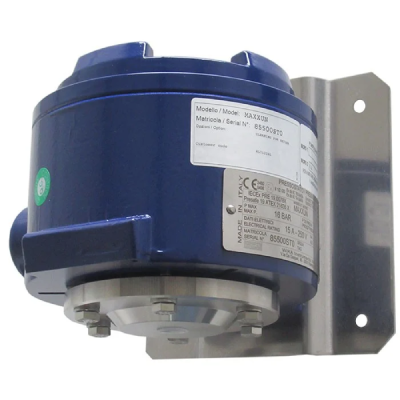

پرشر سوئیچ Cella مدل MA

پرشر سوئیچ Cella مدل MA نیز همانند مدل فوق سوئیچ فشار مکانیکی دیافراگمی است که برای کاربردهای ایمنی با تاییدیه های SIL 2 یا SIL 3 طراحی شده است. این سوئیچ ها مجهز به یک یا دو میکروسوئیچ هستند و امکان سوئیچینگ تا AC 250 V و 20 A را فراهم می کنند.

سوئیچ فشار دیافراگمی مدل MA از برند WIKA، با بهره‌ گیری از سیستم اندازه‌گیری دیافراگمی، از مقاومت مکانیکی بالایی برخوردار است و عملکرد بهینه‌ای را در شرایط عملیاتی مختلف تضمین می‌ کند. اتصالات فرآیندی فلنجی این مدل، برای اندازه‌ گیری سیالات بسیار چسبناک، آلوده یا کریستالی بسیار مناسب هستند. برای کاربردهایی با الزامات ویژه، قسمت‌های در تماس با سیال می‌توانند از مواد خاصی مانند PTFE، مونل یا هستلوی ساخته شوند.

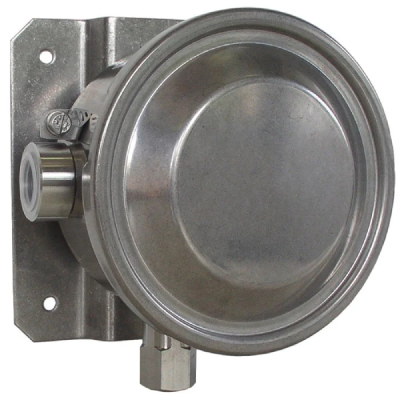

پرشر سوئیچ CELLA مدل BWX

پرشر سوئیچ Cella مدل BWX با المنت اندازه گیری فشا بوردن تیوب مطابق با استاندارد ISO 9001 تولید می شود. به منظور اطمینان از عملکرد انعطاف‌ پذیر تا حد امکان، سوئیچ‌ های فشار مجهز به میکروسوئیچ‌هایی هستند که امکان سوئیچینگ بار الکتریکی تا 250 ولت ACو 20 آمپر را مستقیماً فراهم می‌کنند.

برای توان سوئیچینگ پایین‌ تر، مانند کاربردهای PLC، می‌ توان میکروسوئیچ‌ های پر شده با گاز آرگون با کنتاکت‌ های روکش طلا را به کار برد. این سوئیچ فشار در نسخه هایی برای کاربردهایی با الزامات خاص با متریال قسمت های در تماس با سیال از، نسخه‌ای با Monel® ساخته می شود.

با استفاده از المنت اندازه‌ گیری فشار لوله بوردون، سوئیچ فشار مدل BWX بسیار مقاوم است و ویژگی‌ های عملیاتی بهینه و بالاترین عملکرد اندازه‌گیری را با تکرارپذیری کمتر از 0.5٪ از محدوده تضمین می‌ کند. همچنین برای کاربردهای ایمنی به صورت آپشنال در نسخه دارای گواهینامه SIL 2 یا SIL 3 تولید می شود.

این جدول یک راهنمای اولیه است و مشخصات نهایی هر پرشر سوئیچ Cella باید براساس کد سفارش و دیتاشیت همان مدل بررسی شود.

مزایای سوئیچ فشار Cella

سوئیچ‌ های فشار برند Cella، که اکنون تحت مالکیت گروه WIKA قرار دارند، به دلیل کیفیت ساخت بالا، دقت عملکرد و قابلیت اطمینان در صنایع مختلف شناخته شده‌اند. در ادامه، به بررسی مزایای کلیدی این سوئیچ‌ ها می‌ پردازیم:

• کیفیت ساخت بالا و دوام طولانی‌ مدت: سوئیچ‌ های Cella با استفاده از مواد با کیفیت مانند فولاد ضدزنگ AISI 316 و آلومینیوم مقاوم در برابر خوردگی ساخته می‌ شوند. این ساختار مقاوم، عملکرد پایدار در شرایط محیطی سخت و صنعتی را تضمین می‌ کند.
• تکرارپذیری بالا و دقت سوئیچینگ: این سوئیچ‌ ها دارای تکرارپذیری کمتر از ۱٪ (و در برخی مدل‌ ها مانند سری BWX کمتر از 0.5%) هستند، که برای فرآیندهای حساس به دقت بسیار مناسب است.
• عدم نیاز به منبع تغذیه خارجی: سوئیچ‌ های فشار مکانیکی چلا بدون نیاز به منبع تغذیه خارجی عمل می‌ کنند که این ویژگی باعث افزایش قابلیت اطمینان و کاهش هزینه‌ های نگهداری می‌ شود.
• مناسب برای محیط‌های انفجاری و خطرناک: این سوئیچ‌ ها دارای گواهینامه‌ های ATEX و SIL IEC 61508 هستند که آن‌ ها را برای استفاده در محیط‌های با خطر انفجار و کاربردهای ایمنی حیاتی مناسب می‌ سازد.
• تنوع در طراحی و کاربرد: سوئیچ‌ های چلا در انواع مختلفی از جمله سری‌ های MINI، COMPACT، MODULAR و BOURDON عرضه می‌ شوند، که هر یک برای کاربردهای خاصی مانند فضاهای محدود، محیط‌های با لرزش بالا و فرآیندهای صنعتی طراحی شده‌ اند.
• پوشش محدوده‌های مختلف فشار: خانواده پرشر سوئیچ Cella شامل مدل‌هایی برای رنج‌های مختلف فشار است و محدوده قابل تنظیم به نوع المنت اندازه‌گیری و مدل انتخابی بستگی دارد؛ بنابراین رنج فشار باید براساس دیتاشیت همان مدل انتخاب شود.
• قابلیت استفاده در محیط‌های خورنده و سیالات خاص: با استفاده از مواد خاص مانند مونل، هستلوی و PTFE در قسمت‌ های در تماس با سیال، این سوئیچ‌ ها برای استفاده با سیالات خورنده، چسبناک یا آلوده مناسب هستند.
• مناسب برای کاربردهای ایمنی و حیاتی: برخی مدل‌های سوئیچ‌ های Cella دارای گواهینامه‌ های SIL 2 یا SIL 3 هستند که آن‌ ها را برای استفاده در سیستم‌ های ایمنی حیاتی مناسب می‌ سازد.

کاربردهای پرشر سوئیچ Cella

• صنایع نفت، گاز و پتروشیمی
• سیستم‌ های پمپ آب و بوستر پمپ
• بویلرها و دیگ‌ های بخار
• کمپرسورهای هوا
• خطوط هیدرولیک و پنوماتیک
• تجهیزات HVAC
• تولید برق شامل نیروگاه‌ های هسته‌ای
• صنایع آب و فاضلاب
• صنایع معدن
• نیروگاه‌ ها و کارخانجات صنعتی

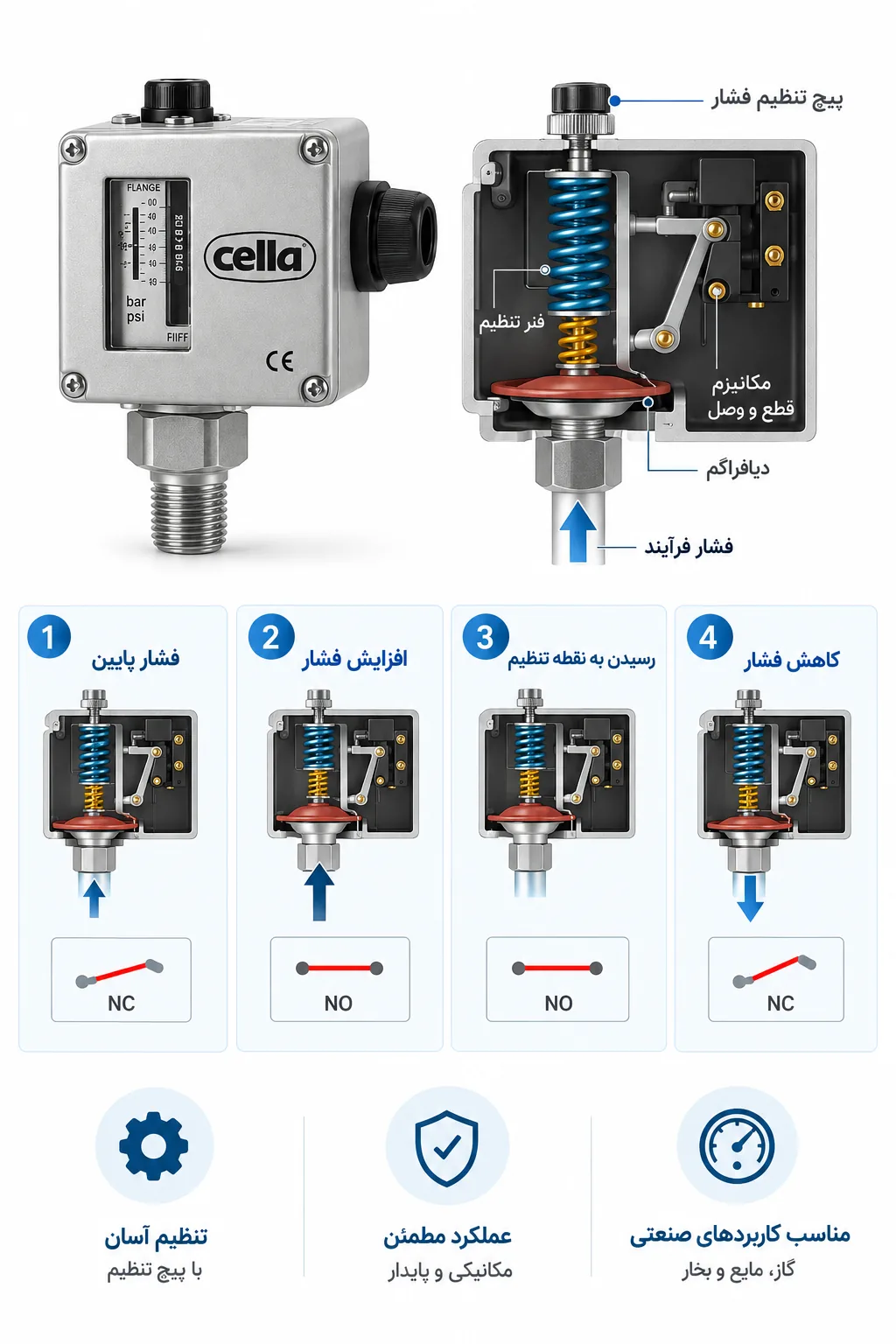

نحوه عملکرد سوئیچ فشار cella

پرشر سوئیچ Cella با تشخیص تغییرات فشار و تبدیل آن به فرمان قطع یا وصل الکتریکی کار می‌کند. در مدل‌های مکانیکی این برند، فشار سیال به یک المان حساس مانند دیافراگم یا پیستون وارد می‌شود. نیروی ایجادشده توسط فشار در برابر نیروی فنر تنظیم‌شده قرار می‌گیرد و زمانی که فشار به نقطه تنظیم تعیین‌شده برسد، مکانیزم داخلی باعث فعال شدن میکروسوئیچ می‌شود.

با تحریک میکروسوئیچ، وضعیت کنتاکت الکتریکی تغییر می‌کند و می‌توان از این فرمان برای روشن یا خاموش کردن پمپ، کمپرسور، شیر برقی، سیستم هشدار یا ارسال سیگنال به مدار کنترلی استفاده کرد. در پرشر سوئیچ‌های مکانیکی Cella برای انجام عمل سوئیچ‌کردن به منبع تغذیه جداگانه نیاز نیست.

پس از کاهش یا افزایش مجدد فشار و عبور از نقطه برگشت، کنتاکت به وضعیت قبلی بازمی‌گردد. اختلاف میان نقطه عملکرد و نقطه برگشت، اختلاف قطع و وصل یا هیسترزیس نامیده می‌شود و مقدار آن به مدل پرشر سوئیچ بستگی دارد.

نوع المان اندازه‌گیری نیز در مدل‌های مختلف یکسان نیست؛ برای مثال بعضی مدل‌های Cella از دیافراگم و در برخی محدوده‌های فشار از پیستون استفاده می‌کنند. بنابراین برای انتخاب صحیح پرشر سوئیچ باید محدوده فشار، نقطه تنظیم، نوع سیال و مشخصات دقیق مدل بررسی شود.

خرید پرشر سوئیچ CELLA

برای خرید پرشر سوئیچ Cella، انتخاب مدل متناسب با فشار کاری، نوع سیال، شرایط نصب و مشخصات فنی سیستم اهمیت زیادی دارد. پرشر سوئیچ ‌های Cella در کاربردهای مختلف صنعتی برای کنترل و پایش فشار مورد استفاده قرار می‌گیرند و انتخاب صحیح آن‌ها می‌تواند به عملکرد مطمئن‌تر تجهیزات کمک کند.

پیکاتک امکان تأمین انواع پرشر سوئیچ Cella را برای پروژه‌ها و کاربردهای صنعتی فراهم کرده است. اگر در انتخاب مدل مناسب تردید دارید، می‌توانید مشخصات فنی، کد محصول یا اطلاعات فرآیند خود را در اختیار کارشناسان پیکاتک قرار دهید تا گزینه مناسب ‌تر بررسی شود.

برای خرید پرشر سوئیچ Cella و دریافت راهنمایی تخصصی، با کارشناسان فروش پیکاتک تماس بگیرید.

راهنمای خرید پرشر سوئیچ Cella

هنگام انتخاب و خرید پرشر سوئیچ‌ های برند Cella، توجه به مشخصات فنی و ویژگی‌ های عملکردی آن‌ ها برای اطمینان از تطابق با نیازهای خاص فرآیند صنعتی شما ضروری است. در ادامه مهمترین پارامترهای خرید پرشر سوئیچ چلا ذکر می شود:

• نوع عملکرد (مکانیزم اندازه‌ گیری فشار): دیافراگمی مناسب برای فشارهای پایین تا متوسط، سیالات خورنده یا چسبناک / بوردن تیوب قابل استفاده در فشارهای بالا با دقت و تکرارپذیری بالا/ پیستونی مناسب برای فشارهای بالا و سیالات تمیز یا گازی
• نوع کنتاکت (خروجی الکتریکی): SPDT یک کنتاکت تغییر وضعیت / DPDT دو کنتاکت تغییر وضعیت / برخی مدل‌ ها دارای میکروسوئیچ‌ های پر شده با گاز آرگون و کنتاکت‌ های روکش طلا برای کاربردهای با توان سوئیچینگ پایین‌ تر هستند.
• رنج فشار قابل تنظیم: مدل‌ های مختلف دارای محدوده‌های فشار متفاوتی هستند؛ به عنوان مثال MA از 16 میلی‌ بار تا 600 بار / BWX از 0 تا 1000 بار
• ریتینگ کنتاکت (ولتاژ و جریان)
• متریال بدنه و اتصالات
• سایز اتصالات
• دمای فرآیندی
• درجه حفاظت بدنه IP
• تاییدیه های ضد انفجار

در انتخاب و خرید پرشر سوئیچ فقط مشخص کردن فشار کاری خط کافی نیست. ابتدا باید Set Point موردنیاز و محدوده قابل تنظیم سوئیچ مشخص شود و سپس حداکثر فشار کاری و فشار مجاز تجهیز بررسی گردد. همچنین نوع سیال، دمای فرایند، Dead Band، تعداد و نوع کنتاکت‌ها، ظرفیت الکتریکی کنتاکت، نوع اتصال و الزامات محیط نصب باید با مشخصات پروژه تطبیق داده شوند.

برای محیط‌های Hazardous Area نیز صرفاً عنوان «ضدانفجار» کافی نیست و نوع حفاظت، Zone/Class و تأییدیه مدل انتخابی باید با الزامات پروژه مطابقت داشته باشد.

قیمت پرشر سوئیچ Cella

قیمت پرشر سوئیچ Cella به مدل و مشخصات فنی تجهیز بستگی دارد و نمی‌توان یک قیمت ثابت برای تمام سری‌ها در نظر گرفت. رنج و Set Point فشار، نوع سیستم اندازه‌گیری، نوع و تعداد کنتاکت‌ها، متریال، اتصال فرایندی و نسخه‌های موردنیاز برای محیط‌های خاص می‌توانند روی قیمت نهایی اثر بگذارند.

همچنین در مدل‌هایی که با گزینه‌های خاص مانند متریال ویژه، حفاظت مناسب Hazardous Area یا الزامات ایمنی سفارش داده می‌شوند، کد سفارش باید به‌صورت دقیق بررسی شود. برای دریافت قیمت، بهتر است مدل یا کد فنی، محدوده فشار، Set Point، نوع سیال و شرایط محل نصب هنگام استعلام اعلام شوند.

سوالات متداول

1. پرشر سوئیچ Cella چیست و چه کاربردی دارد؟

پرشر سوئیچ Cella یک کلید فشاری الکترومکانیکی است که در یک نقطه فشار مشخص، مدار الکتریکی را قطع یا وصل می‌کند. این سوئیچ‌ها برای حفاظت از پمپ، کمپرسور، دیگ بخار، خطوط لوله و تجهیزات صنعتی در صنایع نفت، گاز، آب و HVAC استفاده می‌شوند.

2. مکانیزم عملکرد پرشر سوئیچ Cella چگونه است؟

عملکرد بر اساس یک المنت مکانیکی (دیافراگم یا پیستون) است که با تغییر فشار، به یک میکروسوئیچ متصل می‌شود. با رسیدن فشار به نقطه تنظیم‌شده (Set Point)، عمل قطع یا وصل رخ می‌دهد. برخی مدل‌ها دارای قابلیت تنظیم نقطه قطع و برگشت (Differential) هستند.

3. چه ویژگی‌های فنی باعث تمایز پرشر سوئیچ Cella می‌شود؟

پرشر سوئیچ‌های Cella دارای دقت سوئیچینگ بالا، قابلیت کارکرد در فشارهای پایین و بالا، جنس بدنه مقاوم (معمولاً استیل یا برنج)، آب‌بندی قوی و گزینه‌های ضدانفجار (Explosion Proof) برای محیط‌های صنعتی هستند. همچنین نصب آسان و طول عمر بالا را ارائه می‌دهند.

4. چه نکاتی باید در نصب و راه‌اندازی پرشر سوئیچ Cella رعایت شود؟

باید در مسیر بدون لرزش و ضربه نصب شود. از مهر و موم صحیح و عدم نشتی اطمینان حاصل شود. سیم‌کشی براساس استاندارد انجام گردد. تنظیم نقطه سوئیچینگ با دقت و طبق نیاز فرآیند صورت گیرد و از ورود سیالات خورنده یا جامد به سنسور جلوگیری شود.
