پرشر سوئیچ UE

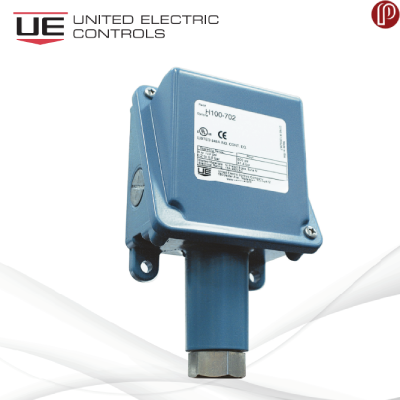

پرشر سوئیچ UE چیست؟

پرشر سوئیچ UE از محصولات رایج شرکت آمریکایی United Electric Controls (UE) است که به عنوان تجهیز ایمنی و حیاتی در صنایع مختلف جهت نظارت و کنترل بر فشار سیالات مورد استفاده قرار می گیرد. این سوئیچ ها بر اساس فشار تعیین شده (Set Point) فرمان قطع یا وصل (on/off) به سایر تجهیزات مانند پمپ ها  یا کمپرسورها ارسال و از آسیب به آنها جلوگیری می کنند.

شرکت آمریکایی United Electric Controls با بیش از 90 سال سابقه، تولیدکننده پیشرو در زمینه تجهیزات اندازه‌گیری و کنترل فشار، دما و گاز است. محصولات این شرکت شامل سوئیچ‌ های فشار و دما، ترموکوپل‌ ها، سنسورهای RTD، ترانسمیترهای فشار و دما و آشکارسازهای گاز می‌ باشد. این تجهیزات برای کاربردهای ایمنی، هشدار و قطع اضطراری (ESD) طراحی شده‌اند و در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ ها، آب و فاضلاب و سایر صنایع به کار می‌ روند.

سوئیچ‌ های فشار UE با دقت بالا و پایداری در طول زمان، عملکرد قابل اعتمادی را ارائه می‌ دهند. همچنین طراحی مقاوم در برابر انفجار، رطوبت و گرد و غبار، این سوئیچ‌ ها را برای استفاده در محیط‌ های سخت صنعتی مناسب می‌ کند.

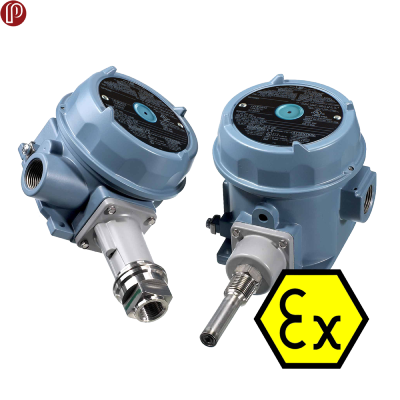

انواع پرشر سوئیچ UE

شرکت UE مجموعه‌ ای متنوع از انواع سوئیچ‌ فشار را برای پاسخگویی به نیازهای مختلف صنعتی ارائه می‌ دهد. در ادامه به تمامی سری‌ های پرکاربرد پرشر سوئیچ‌ UE اشاره می‌ شود:

• پرشر سوئیچ UE سری ONE
• پرشر سوئیچ UE سری 120
• پرشر سوئیچ UE سری 100
• پرشر سوئیچ UE سری 10
• پرشر سوئیچ UE سری 12
• پرشر سوئیچ UE سری 400
• پرشر سوئیچ UE سری 54
• پرشر سوئیچ UE سری Excela
• پرشر سوئیچ UE سری J6
• پرشر سوئیچ UE سری J40
• پرشر سوئیچ UE سری 117

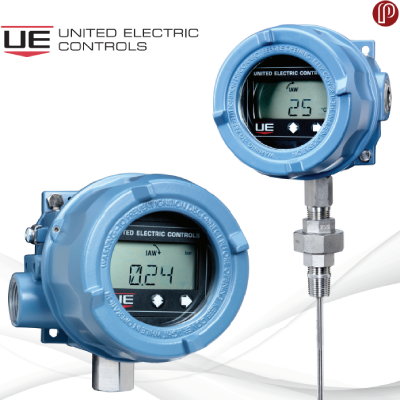

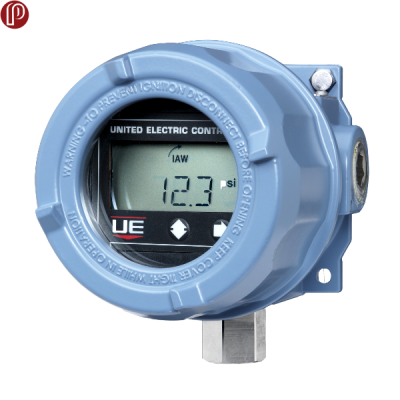

پرشر سوئیچ UE سری ONE

پرشر سوئیچ سری ONE یک دستگاه چندمنظوره و هوشمند است که با ترکیب عملکرد سوئیچ، گیج و ترانسمیتر فشار در یک واحد، راهکاری پیشرفته برای نظارت و کنترل فرآیندهای صنعتی ارائه می‌ دهد. این سری با طراحی مقاوم و قابلیت‌ های پیشرفته، برای استفاده در محیط‌های صنعتی سخت و خطرناک مناسب است.

ترکیب سوئیچ، گیج و ترانسمیتر در یک دستگاه با اتصال فرآیند واحد، که باعث کاهش هزینه‌ های نصب و نگهداری می‌ شود. در این تجهیزات نقطه تنظیم (Set Point) و باند مرده (Deadband) به صورت کامل قابل تنظیم هستند و می‌ توانند از طریق صفحه‌کلید نمایشگر یا اتصال HART برنامه‌ ریزی شوند.

فناوری اختصاصی IAW® (I Am Working) در این سوئیچ به طور مداوم وضعیت سلامت دستگاه را گزارش می‌ دهد و راندمان عملیاتی و نگهداری را افزایش می‌ دهد. همچنین دارای گواهینامه‌ های بین‌ المللی برای مناطق خطرناک، ذاتاً ایمن و غیر آتش‌ زا می باشند.

کاربردهای رایج این سوئیچ فشار شامل کنترل تجهیزات دوار، پمپ‌ ها، کمپرسورها، توربین‌ ها، نظارت بر محفظه آب‌ بندی، نظارت بر فیلتر، کنترل BOP و سرچاه و نظارت بر کرایوژنیک برای ذخیره‌ سازی و حمل و نقل LNG  می شود.

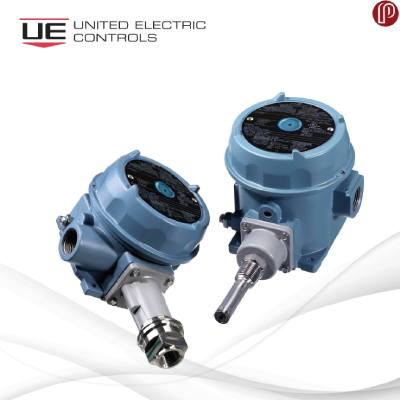

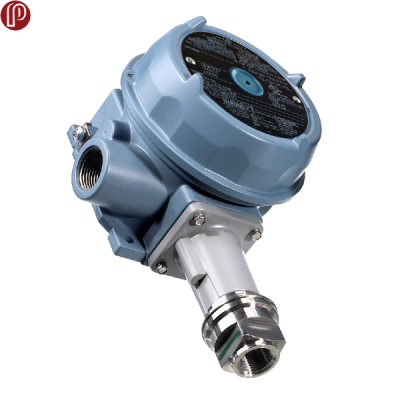

پرشر سوئیچ UE سری 120

پرشر سوئیچ ضدانفجار UE سری 120 با کنتاکت هایSPDT/DPDT و خروجی های مختلف برای کاربردهای کنترل فشار و ایمنی ارائه شده است. همچنین فرآیندهای صنعتی سنگین برای محافظت از تجهیزات و پرسنل و در عین حال حفظ زمان آماده به کار فرآیند، به سوئیچ‌ های فشار و دما سری 120متکی هستند.

این تجهیز در مناطق خطرناک جهت انجام عملکردهای هشدار، ایمنی و خاموش کردن اضطراری نصب می شود و به عنوان یک سوئیچ الکترومکانیکی می‌ تواند به طور ایمن مستقل از سیستم کنترل عمل کند و در صورت نیاز، بدون خطاهای ارتباطی احتمالی یا نگرانی‌ های سایبری، با اطمینان سوئیچ کند. علاوه براین کاربردهای معمول پرشر سوئیچ سری 120 شامل تجهیزات دوار مانند پمپ‌ ها، توربین‌ ها و کمپرسورها، ردیابی گرما، سیستم‌ های احتراق و فرآوری نفت، گاز و مواد شیمیایی می شود.

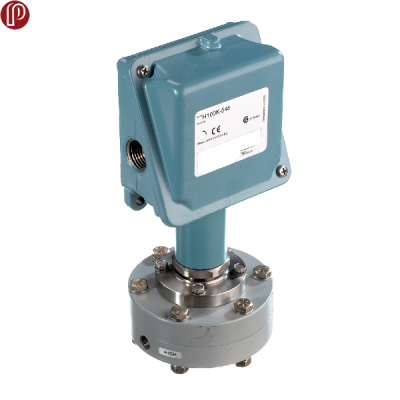

پرشر سوئیچ UE سری 100

سوئیچ چند منظوره دما و فشار با کنتاکت های SPDT/DPDT طراحی شده است. نصب و راه‌ اندازی سری 100 برای کاربردهای هشدار، ایمنی و خاموش کردن اضطراری که در آن‌ها حفظ زمان روشن بودن فرآیند و محافظت از پرسنل و تجهیزات از اهمیت بالایی برخوردار است، ساده است.

علاوه براین  یک سوئیچ مقاوم، هم برای صنایع سنگین و هم برای تولیدکنندگان اصلی تجهیزات (OEM) ایده‌ آل است و به عنوان یک سوئیچ الکترومکانیکی، می‌ تواند مستقل از سیستم کنترل عمل کند و در صورت نیاز، بدون خطاهای ارتباطی احتمالی با اطمینان سوئیچ کند. سوئیچ فشار سری 100 در کاربردهایی نظیر کنترل تجهیزات دوار - پمپ‌ ها، توربین‌ ها و کمپرسورها، ردیابی گرما، سیستم‌ های اطفاء حریق و قطارهای سوخت/گاز استفاده می شود.

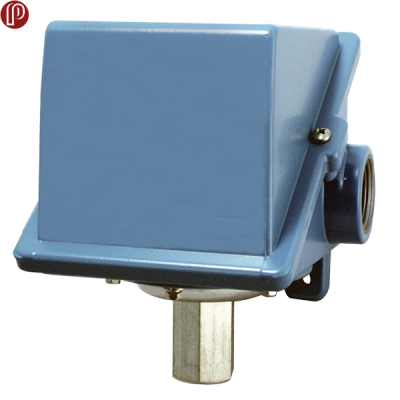

پرشر سوئیچ UE سری 400

پرشر سوئیچ UE سری 400 با نصب آسان، گواهینامه global agency و امکان آلارم چند خروجی، ایمنی بالا و خاموشی اضطراری را ارائه می دهد. کاربردهای پرشر سوئیچ سری 400 شامل تنظیم تولید گاز صنعتی و کنترل دارایی‌ هایی مانند پمپ‌ ها، توربین‌ ها و کمپرسورها  می شود.

این تجهیز مجموعه‌ای همه‌ کاره از سوئیچ‌ های فشار وکیوم، اختلاف فشار و دما است که برای کاربردهایی با نیاز به سوئیچینگ تکی یا چندگانه طراحی شده‌ است و با ارائه نسخه‌ های دوگانه و سه‌ تایی، امکان خروجی‌ های متعدد برای آلارم، خاموشی اضطراری، پیش‌ آلارم و عملکردهای مرحله‌ بندی حد بالا/پایین یا سطح را فراهم می‌ کند. طیف گسترده‌ای از گزینه‌ های میکروسوئیچ و  اتصال فرآیند، همراه با محفظه‌ ای مقاوم در برابر آب و هوا، سری 400 را به انتخابی ایده‌ آل برای اکثر کاربردها تبدیل می‌ کند.

عملکرد پرشر سوئیچ UE

سوئیچ فشار یا پرشر سوئیچ (Pressure Switch) یکی از تجهیزات کلیدی در صنایع مختلف است که برای نظارت و کنترل فشار سیالات (مایعات یا گازها) استفاده می‌ شود. پرشر سوئیچ UE از نظر کاربرد صنعتی، در بسیاری از پروژه‌ها در کنار برندهایی مانند پرشر سوئیچ هانیول بررسی و مقایسه می‌شود.

این تجهیز با رسیدن فشار به یک سطح از پیش تعیین‌ شده (Set Point)، مدار الکتریکی را فعال یا غیرفعال می‌ کند و نقش مهمی در حفاظت از تجهیزات و تضمین عملکرد ایمن سیستم‌ ها ایفا می‌ نماید.

سوئیچ فشار زمانی فعال می‌ شود که فشار سیال به نقطه تنظیم‌ شده برسد یا از آن عبور کند. در این حالت، مکانیزم داخلی سوئیچ، کنتاکت‌ های الکتریکی را تغییر وضعیت می‌ دهد که می‌ تواند منجر به روشن یا خاموش شدن تجهیزات متصل مانند پمپ‌ ها، کمپرسورها یا سیستم‌ های هشداردهنده شود. این عملکرد به صورت خودکار یا دستی قابل تنظیم است و بسته به نوع سوئیچ می‌ تواند در برابر افزایش یا کاهش فشار واکنش نشان دهد.

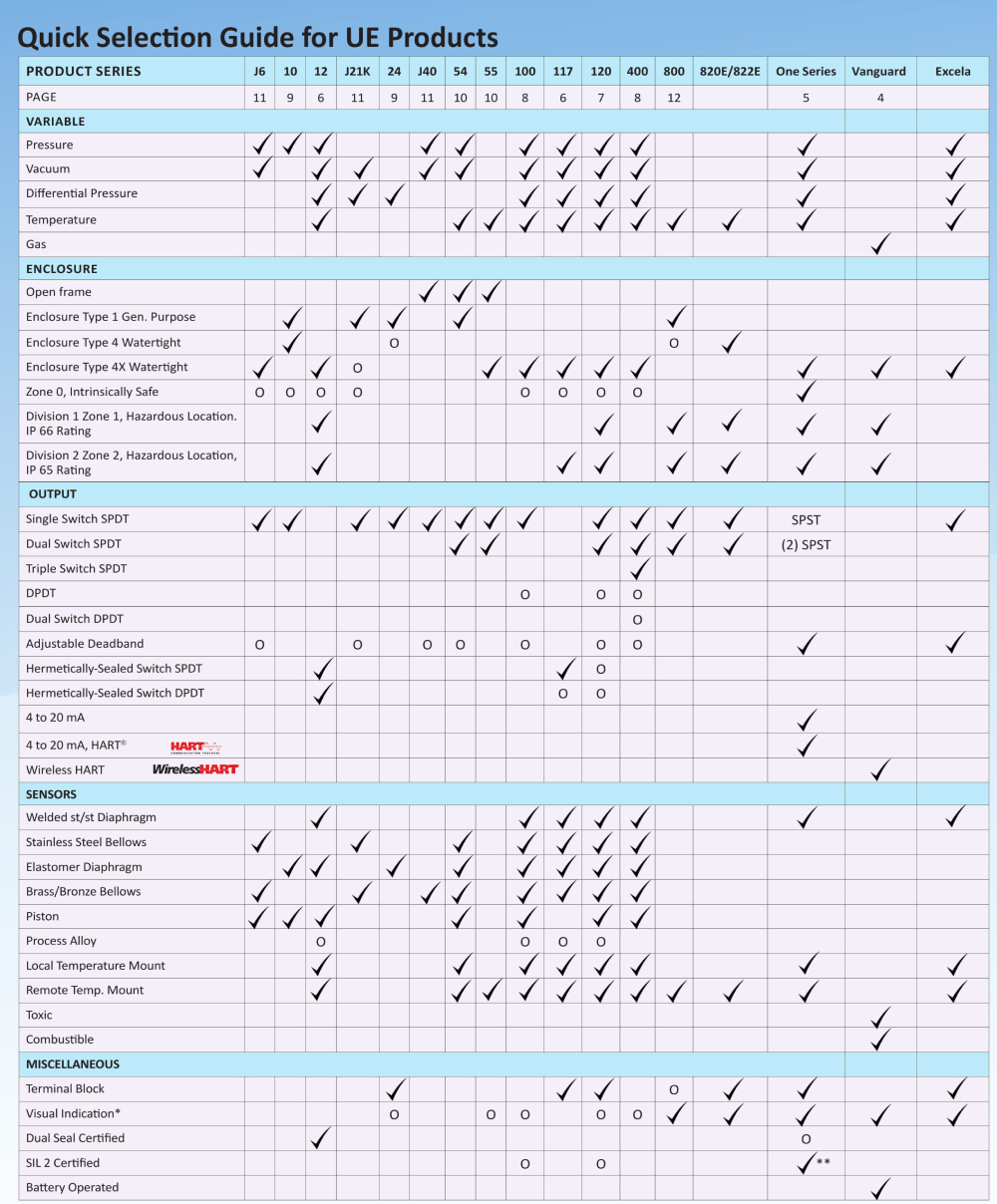

جدول مشخصات فنی تمامی مدل های پرشر سوئیچ UE

قیمت پرشر سوئیچ  UE

قیمت پرشر سوئیچ UE به مدل، محدوده فشار، نوع کاربرد و مشخصات فنی تجهیز بستگی دارد. محصولات این برند در سری‌ها و ساختارهای مختلف برای شرایط کاری متفاوت عرضه می‌شوند و همین موضوع می‌تواند باعث اختلاف قیمت قابل توجه میان مدل‌ها شود.

مهم‌ترین عوامل موثر بر قیمت پرشر سوئیچ UE عبارت‌اند از:

مدل و سری محصول: هر سری از پرشر سوئیچ‌های UE برای محدوده فشار و شرایط کاری مشخصی طراحی شده و قیمت متفاوتی دارد.

محدوده فشار کاری: هرچه رنج فشار مورد نیاز بالاتر یا خاص‌تر باشد، ممکن است قیمت تجهیز افزایش پیدا کند.

مقدار نقطه تنظیم: محدوده قابل تنظیم سوئیچ و دقت تنظیم فشار از عوامل موثر بر قیمت هستند.

نوع سوئیچ الکتریکی: نوع کنتاکت، ظرفیت الکتریکی و تعداد خروجی‌ها می‌تواند قیمت نهایی را تغییر دهد.

نوع اتصال فرآیندی: سایز و نوع اتصال رزوه‌ای یا سایر اتصالات صنعتی روی قیمت محصول تاثیر دارد.

جنس قطعات در تماس با سیال: استفاده از متریال مقاوم در برابر خوردگی یا سیالات خاص می‌تواند باعث افزایش قیمت شود.

شرایط دمایی و محیطی: مدل‌هایی که برای دمای بالا، محیط‌های خورنده یا شرایط سخت صنعتی طراحی شده‌اند معمولاً قیمت بیشتری دارند.

درجه حفاظت بدنه: مقاومت در برابر گردوغبار، رطوبت و شرایط محیطی نامناسب از عوامل تعیین‌کننده قیمت است.

تاییدیه ضدانفجار: مدل‌های مناسب مناطق مستعد انفجار و محیط‌های پرخطر معمولاً به دلیل ساختار و استانداردهای ویژه، قیمت بالاتری دارند.

اصالت و وضعیت کالا: اصل بودن محصول، نو یا کارکرده بودن و کامل بودن مشخصات فنی روی قیمت اثر مستقیم دارد.

برای بررسی دقیق قیمت پرشر سوئیچ UE بهتر است مدل، محدوده فشار، نوع اتصال، نوع سیال و شرایط محیطی محل نصب مشخص شود تا قیمت بر اساس شرایط واقعی کاربرد بررسی شود.

خرید پرشر سوئیچ  UE

برای خرید پرشر سوئیچ UE بهتر است پیش از ثبت سفارش، مشخصات فنی محصول با شرایط واقعی فرآیند بررسی شود. محدوده فشار، نقطه تنظیم، نوع اتصال، مشخصات الکتریکی، جنس بدنه و شرایط محیطی از مهم‌ترین عواملی هستند که باید با نیاز سیستم تطبیق داشته باشند.

پرشر سوئیچ‌های UE برای کنترل و پایش فشار در سیستم‌های صنعتی استفاده می‌شوند و در صورت رسیدن فشار به مقدار تنظیم‌شده، فرمان الکتریکی لازم را برای قطع یا وصل مدار صادر می‌کنند. به همین دلیل، انتخاب صحیح محصول اهمیت زیادی دارد و باید بر اساس فشار کاری، نوع سیال و شرایط محل نصب انجام شود.

در پیکاتک می‌توانید مشخصات فنی پرشر سوئیچ UE را بررسی کرده و برای اطلاع از قیمت روز، موجودی و شرایط تأمین با کارشناسان فروش در ارتباط باشید. همچنین امکان بررسی فنی محصول پیش از خرید وجود دارد تا مشخص شود تجهیز انتخاب‌شده با شرایط کاری پروژه شما سازگار است.

از مزایای خرید پرشر سوئیچ UE از پیکاتک می‌توان به مشاوره فنی پیش از خرید، بررسی مشخصات محصول، استعلام سریع قیمت و موجودی، بررسی شرایط تأمین و پیگیری سفارش اشاره کرد.

برای استعلام فوری قیمت و خرید پرشر سوئیچ UE همین حالا با پیکاتک تماس بگیرید و اطلاعاتی مانند محدوده فشار، نوع اتصال و شرایط کاری را اعلام کنید تا وضعیت موجودی و شرایط خرید محصول سریع‌تر بررسی شود.

راهنمای خرید پرشر سوئیچ UE

برخی از مهم ترین ملاحظات اساسی مربوط به تصمیم‌ گیری صحیح در مورد انتخاب یک سوئیچ فشار صنعتی عبارتند از:

• کاربرد در مکان‌ های خطرناک یا عمومی

هنگام انتخاب و نصب سوئیچ‌ های فشار در محیط‌ های صنعتی، تشخیص نوع محیط اعم از عمومی یا خطرناک اهمیت بالایی دارد. اماکن خطرناک (Hazardous Locations) به مناطقی گفته می‌ شود که به دلیل وجود گازهای قابل اشتعال، بخارات، گرد و غبار یا الیاف قابل احتراق، پتانسیل انفجار یا آتش‌ سوزی دارند. در چنین اماکنی تجهیزات باید به‌گونه‌ ای طراحی و تأیید شده باشند که از وقوع این خطرات جلوگیری کنند یا آن‌ ها را کاهش دهند.

• ملاحظات مربوط به میکروسوئیچ

میکروسوئیچ‌ ها در انواع مختلفی تولید می شوند که رایج‌ ترین آنها SPDT با جریان 15 آمپر و ولتاژ 480 ولت AC (single pole, double throw) است. مزیت میکروسوئیچ SPDT این است که سیم‌ کشی آن برای باز یا بسته شدن در هنگام تغییر فشار مناسب است.

علاوه بر این یک میکروسوئیچ DPDT (double pole, double throw) دو عملکرد را از یک میکروسوئیچ ارائه می‌ دهد و اگر به آلارم حد پایین-بالا و خاموش شدن نیاز باشد، سوئیچ‌ های فشاری وجود دارند که شامل دو میکروسوئیچ SPDT هستند که به طور مستقل قابل تنظیم می باشند.

• نقطه تنظیم و باند مرده (Set point & deadband)

نقطه تنظیم (Set point) مقداری است که با افزایش یا کاهش فشار بر اساس آن میکروسوئیچ تغییر حالت می‌ دهد. بسته به عملکرد سوئیچ فشار، میکروسوئیچ میتواند طوری سیم‌ کشی شود که وقتی به نقطه تنظیم رسید، باز یا بسته شود و در نتیجه رویدادی مانند آلارم، خاموش شدن تجهیزات یا روشن کردن تجهیزات ثانویه را فعال کند. توجه نمایید که در حالت ایده‌ آل، نقطه تنظیم یا همان ست پوینت باید در وسط محدوده سوئیچ فشار قرار گیرد تا بهترین تکرارپذیری را داشته باشد.

باند مرده (Deadband) در سوئیچ‌ های فشار به اختلاف بین نقطه‌ ی فعال‌ سازی (Setpoint) و نقطه‌ ی بازگشت (Reset Point) اشاره دارد. به عبارت دیگر، باند خاموش محدوده‌ای از فشار است که در آن سوئیچ پس از فعال شدن، تا رسیدن به فشار مشخصی غیرفعال باقی می‌ ماند. دد باند می تواند ثابت یا قابل تنظیم باشد و بسته به الزامات کاربرد، میتواند عامل مهمی باشد که باید در نظر گرفته شود.

• فشار کاری

دانستن فشارهای نرمال و حداکثر کاری شما به انتخاب یک سوئیچ فشار با حداقل و حداکثر پارامترهای عملیاتی مناسب کمک می‌ کند. این فشارها شامل حداکثر فشار کاری (Maximum working pressure)، فشار بیش از حد مجاز (over Range pressure) و فشار (Proof pressure) می‌ شوند.

عوامل دیگری که باید در نظر گرفته شوند عبارتند از فشار خلاء (Vacuum) یا فشار ناگهانی (Surge pressure) که می‌ توانند بر عملکرد سوئیچ تأثیر بگذارند. بنابراین درک صحیح این مقادیر به انتخاب مناسب سوئیچ فشار و افزایش ایمنی و طول عمر آن کمک می‌ کند.

• متریال قسمت های در تماس با سیال

اتصال فرآیندی و سنسور به عنوان قسمت های در تماس با سیال (wetted parts) شناخته می‌ شوند زیرا در تماس مستقیم با سیال فرآیندی قرار می‌ گیرند. جنس سنسور معمولاً یا الاستومر (مثلاً Buna-N، تفلون) یا فلزی (مثلاً برنج، فولاد ضد زنگ) با اتصالات فشار فلزی است. توجه نمایید که سیال فرآیندی باید با متریال قسمت های در تماس با سیال سازگار باشد. همچنین دمای سیال فرآیندی نیز باید در نظر گرفته شود زیرا هر یک از متریال مختلف خواص متفاوتی دارند.

سوالات متداول

1. عملکرد اصلی پرشر سوئیچ UE چیست؟

پرشر سوئیچ UE فشار سیال را تشخیص داده و در صورت رسیدن فشار به مقدار تنظیم‌شده، مدار برقی را قطع یا وصل می‌کند تا از تجهیزات محافظت شود یا فرآیند را کنترل کند.

2. نحوه تنظیم رنج فشار در پرشر سوئیچ UE چگونه است؟

رنج فشار توسط پیچ تنظیم (Set Point) روی دستگاه به‌صورت دستی تعیین می‌شود؛ کافی است پیچ را به مقدار دلخواه چرخانده تا نقطه عملکرد دلخواه تنظیم گردد.

3. چه عواملی در انتخاب مدل مناسب پرشر سوئیچ UE نقش دارند؟

عوامل مهم شامل: نوع سیال (گاز یا مایع)، محدوده فشار کاری (Range)، نوع اتصال، جنس بدنه، دقت مورد نیاز و تاییدیه‌های لازم برای محیط‌های صنعتی یا انفجاری است.
