کنترل ولو سامسون

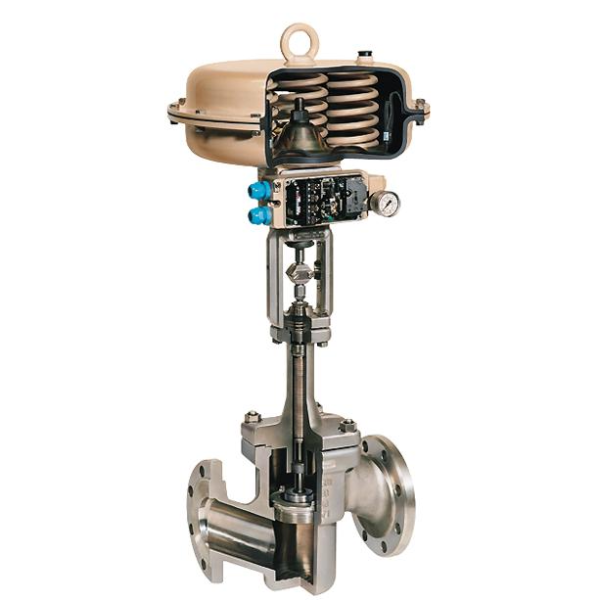

کنترل ولو سامسون (SAMSON Control Valve) از محصولات پرمصرف برند آلمانی سامسون است جهت کنترل دقیق جریان سیالات مختلف (مایعات، گازها، بخار) در صنایع فرآیندی به کار می‌ رود. وظیفه اصلی  این ولوها تنظیم میزان عبور سیال بر اساس سیگنال کنترلی است که از سیستم اتوماسیون دریافت می‌ کنند و این تنظیم می‌ تواند برای کنترل فشار، دما، سطح مایع، دبی جریان و سایر پارامترهای فرآیندی باشد.

شرکت آلمانی سامسون (SAMSON) با بیش از یک قرن تجربه، یکی از پیشگامان تولید شیرآلات کنترلی در جهان است. محصولات این شرکت به‌ دلیل کیفیت بالا، دقت عملکرد و دوام طولانی، در صنایع مختلفی از جمله نفت و گاز، پتروشیمی، نیروگاه‌ ها، صنایع غذایی و دارویی مورد استفاده قرار می‌ گیرند.

یکی از محصولات کنترل ولو سامسون، شامل گلوب ولو یا شیر کروی (Globe Valve) می شود که همراه با کیج (Cage) برای کاربردهای متعددی در بسیاری از صنایع به کار می رود. این محصولات مطابق با استانداردهای ANSI، API، ASME، ISO، DIN و JIS طراحی شده اند.

علاوه بر این شرکت سامسون انواع مختلفی از عملگرها نظیر عملگرهای پنوماتیکی، الکتریکی، هیدرولیکی، دستی و الکتروپنوماتیکی را برای شیرهای کنترل خطی و روتاری در تمام  سایزها و برای همه کاربردها از جمله کاربردهای تخصصی مانند برودتی، مواد غذایی و آشامیدنی و سرویس های سنگین ارائه می‌ دهد. همچنین برند سامسون طیف گسترده‌ای از تجهیزات جانبی برای شیرهای کنترلی مانند پوزیشنرهای پنوماتیکی و الکتریکی، لیمیت سوئیچ باکس، شیرهای برقی، بوسترها، شیرهای تخلیه سریع و غیره را عرضه می کند.

پادکست شنیدنی آشنایی با کنترل ولو سامسون

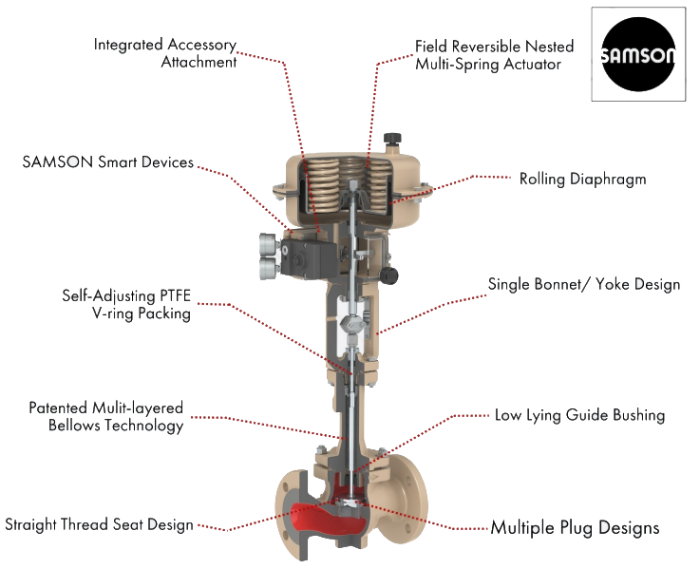

اجزای اصلی کنترل ولو سامسون

کنترل ولو یا شیر کنترلی سامسون از اجزای مختلفی تشکیل می شود که هر کدام نقش خاصی در عملکرد کلی شیر ایفا می‌ کنند. در ادامه، به معرفی اجزای اصلی کنترل ولو سامسون می‌ پردازیم:

• بدنه (Body)

بدنه ساختار اصلی شیر کنترل است که تمامی اجزای داخلی را در بر می‌ گیرد. این قسمت معمولاً از مواد مقاومی مانند چدن یا استنلس استیل ساخته می‌ شود تا بتواند فشار و دمای بالای سیال را تحمل کند. در داخل بدنه، مسیر جریان سیال و محل نصب اجزای داخلی مانند پلاگ و سیت قرار دارد.

• درپوش یا بونت (Bonnet)

بانت بخش بالایی بدنه است که میله شیر (Stem) از آن عبور می‌ کند. این قسمت نقش هدایت‌ کننده حرکت میله را دارد و همچنین محل قرارگیری آب‌ بندها برای جلوگیری از نشت سیال به بیرون است.

• تریم (Trim)

تریم شامل اجزای داخلی شیر است که مستقیماً با سیال در تماس هستند و وظیفه کنترل جریان را دارند و شامل موارد زیر می شود:

• پلاگ (Plug): عنصر متحرکی که با حرکت خود میزان باز یا بسته بودن مسیر جریان را تنظیم می‌ کند.
• سیت (Seat): نشیمنگاهی که پلاگ بر روی آن قرار می‌گیرد تا مسیر جریان را ببندد یا باز کند.
• استم (Stem): میله‌ ای که پلاگ را به اکچویتور متصل می‌ کند و حرکت آن را منتقل می‌ کند.

• محرک (Actuator)

محرک یا اکچویتور، وظیفه تأمین نیروی لازم برای حرکت میله شیر و در نتیجه باز و بسته شدن دریچه را بر عهده دارد. اکچویتورها می‌ توانند از نوع پنوماتیکی، الکتریکی یا هیدرولیکی باشند و بر اساس سیگنال‌ های دریافتی از سیستم کنترل عمل می‌ کنند.

• پوزیشنر (Positioner)

پوزیشنر دستگاهی است که موقعیت فعلی شیر را با سیگنال دریافتی از سیستم کنترل مقایسه می‌ کند و در صورت نیاز، سیگنال اصلاحی به محرک می‌ فرستد تا موقعیت شیر تنظیم شود. این وسیله برای افزایش دقت و پاسخ‌ دهی سریع شیر کنترل استفاده می‌ شود.

• تجهیزات جانبی کنترل ولو

برای بهبود عملکرد و افزایش قابلیت‌ های کنترل ولو، تجهیزات جانبی مختلفی میتوان به آن اضافه کرد، از جمله:

• لیمیت سوئیچ باکس (Limit Switches): برای اعلام وضعیت باز یا بسته بودن شیر
• شیر برقی (Solenoid Valves): برای کنترل جریان هوا یا سیال به اکچویتور
• رگولاتور فشار هوا (Air Filter Regulators): برای تنظیم و تصفیه هوای ورودی به اکچویتور

توجه نمایید که بدنه شیر، کلاهک و در برخی موارد، فلنج پایینی در معرض تنش داخلی ناشی از جریان سیال فرآیندی از طریق شیر قرار دارند. در نتیجه باید به گونه ای طراحی شوند که به اندازه کافی در برابر تنش مکانیکی و شیمیایی مقاوم باشند. علاوه براین تحت تأثیر دمای عملیاتی، استحکام مواد تغییر می‌ کند که این رفتار را میتوان با ترکیب آلیاژهای خاص بهبود بخشید. به همین دلیل، از مواد مقاوم در برابر حرارت در دماهای بالا (مثلاً طبق DIN EN 10213) و از مواد مقاوم در برابر سرما برای کاربردهای برودتی استفاده می‌ شود.

انواع کنترل ولو سامسون

کنترل ولوهای سامسون از جمله تجهیزات پیشرفته و قابل اعتماد در صنایع مختلف هستند که برای کنترل دقیق جریان سیالات در صنایع مختلف، از جمله نفت و گاز، پتروشیمی، برق و شیمیایی طراحی شده‌اند. این شیرها در انواع مختلفی برای برآورده کردن نیازهای منحصر به فرد کاربردهای مختلف عرضه می‌ شوند و به دلیل عملکرد و قابلیت اطمینان برتر خود مشهور هستند.

علاوه بر این، شیرهای کنترل سامسون به راحتی نصب، نگهداری و سرویس می‌ شوند و صرفه‌ جویی قابل توجهی در هزینه‌ ها را برای کاربران فراهم می‌ کنند. این ولوها با ساختار مستحکم خود می‌ توانند در برابر دما و فشارهای شدید بدون به خطر انداختن عملکرد یا ایمنی مقاومت کنند.

شیر کروی سامسون

شیرهای کروی یا گلوب ولو از پرکاربردترین انواع کنترل ولوهای خطی (Linear Control Valve) هستند که به‌ ویژه در فرآیندهایی که نیاز به کنترل دقیق جریان دارند، استفاده می‌ شوند. این شیرها دارای دیسک متحرکی هستند که با حرکت عمودی، میزان باز یا بسته بودن مسیر جریان را تنظیم می‌ کنند. مدل‌ های معروف این دسته عبارتند از:

• گلوب ولو سامسون Type 3241: مناسب برای کاربردهای عمومی با فشار تا کلاس ANSI 300
• گلوب ولو سامسون Type 3251: طراحی شده برای فشارهای بالا و شرایط کاری سخت
• گلوب ولو سامسون Type 3522: دارای اتصال رزوه‌ای، مناسب برای کاربردهای صنعتی سبک

گلوب ولو سامسون Type 3241

شیر کنترل نوع 3241 سامسون یک شیر کروی است که برای کاربردهای عمومی در محدوده فشار تا کلاس ANSI 300 طراحی شده است. این شیر با ساختار ماژولار و قابلیت‌های متنوع، در صنایع مختلف از جمله نفت و گاز، پتروشیمی، نیروگاهی و صنایع شیمیایی کاربرد گسترده‌ای دارد.

گلوب ولو سامسون 3241 برای کنترل دقیق جریان سیالات در شرایط مختلف طراحی شده است. این شیر با استفاده از تریم‌های مختلف، قابلیت مقابله با پدیده‌ هایی مانند فرسایش، سایش، خوردگی، کاویتاسیون و جرقه‌ زنی را دارد. همچنین، با استفاده از تریم‌ های کاهش نویز و پیشگیری از کاویتاسیون، عملکرد بهینه‌ای در شرایط سخت فرآیندی ارائه می‌ دهد.

طراحی ماژولار این مدل امکان تعویض و نگهداری آسان اجزا را فراهم می‌ کند. این ویژگی باعث کاهش زمان توقف سیستم و افزایش بهره‌ وری می‌ شود همچنین، استفاده از اجزای مشترک در سایزهای مختلف، مدیریت موجودی قطعات یدکی را ساده‌ تر می‌ کند.

گلوب ولو مدل 3241 را می‌ توان با یک محرک پنوماتیکی، الکتریکی، هیدرولیکی یا الکتروهیدرولیکی برند SAMSON استفاده کرد. این شیرهای کنترلی بر اساس اصل مونتاژ ماژولار طراحی شده‌اند و می‌ توانند به محرک‌ های SAMSON GROUP و لوازم جانبی شیر مانند پوزیشنرها، لیمیت سوئیچ باکس ها و شیرهای برقی مجهز شوند.

مشخصات فنی گلوب ولو سامسون Type 3241

• سایز: از NPS ½ تا NPS 12
• کلاس فشار: 150 تا 2500
• محدوده دمای کاری: -325 تا 842 درجه فارنهایت (-196 تا 450 درجه سانتیگراد)
• جنس بدنه: چدن، فولاد کربنی، فولاد ضدزنگ، مونل، هستلوی و سایر آلیاژهای مقاوم
• نوع محرک: پنوماتیکی، الکتریکی، هیدرولیکی یا الکتروهیدرولیکی

گلوب ولو سامسون Type 3251

شیر کنترل کروی سامسون مدل 3251 (SAMSON Type 3251) یکی از پیشرفته‌ ترین و مقاوم‌ ترین شیرهای صنعتی برای کاربردهای عمومی و سنگین در صنایع مختلف است. این شیر با طراحی ماژولار و قابلیت‌ های گسترده، در شرایط کاری سخت مانند فشار و دمای بالا، خوردگی، سایش، کاویتاسیون و جرقه‌ زنی عملکردی مطمئن ارائه می‌ دهد.

شیر کنترل کروی 3251 برای کاربردهای عمومی تا محدوده کلاس فشار ANSI 2500 طراحی شده است. همچنین دارای ویژگی های زیر است:

• طراحی ماژولار امکان تعویض و نگهداری آسان اجزا، کاهش زمان توقف سیستم و افزایش بهره‌وری
• تریم‌ های متنوع آب‌بندی فلزی با کارایی بالا، آب‌بندی نرم، تریم سرامیکی، تریم‌ های کاهش نویز و پیشگیری از کاویتاسیون
• آب‌ بندی فلزی و نرم برای شرایط مختلف فرآیندی
• قابلیت تحمل فشارهای دیفرانسیل بالا با استفاده از پلاگ‌های متعادل‌ شده
• پوشش گرمایشیبرای حفظ دمای سیال در فرآیندهای خاص
• آب‌ بندی فلزی با کارایی بالا برای شرایط سخت و سیالات خورنده
• تریم سرامیکی برای مقاومت در برابر سایش و خوردگی
• مجموعه‌ های تریم کاهش نویز و پیشگیری از کاویتاسیون برای بهبود عملکرد در شرایط خاص
• نسخه NACE برای سرویس گاز ترش
• تمیز شده برای سرویس خاص مانند اکسیژن، کلر، خلوص بالا و غیره
• طراحی جذب نوسان فشار (PSA) برای کاربردهای خاص با نوسانات فشار

مشخصات فنی گلوب ولو سامسون Type 3251

• سایز: از NPS ½ تا NPS 12
• کلاس فشار: 150 تا 2500
• محدوده دمای کاری: -325 تا 1022 ℉ (196- تا 550 ℃)
• جنس بدنه: فولاد کربنی، فولاد ضد زنگ، مونل، هستلوی،
• نوع محرک: پنوماتیکی، الکتریکی، هیدرولیکی یا الکتروهیدرولیکی

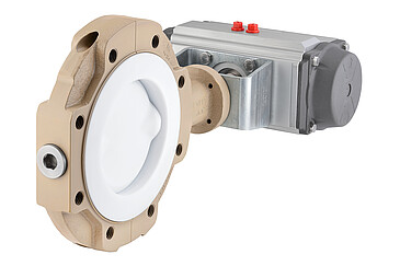

شیر پروانه ای سامسون

شیرهای پروانه‌ای از انواع شیرهای چرخشی ربع گرد می باشند که با دیسک چرخشی خود، امکان کنترل سریع و مؤثر جریان را فراهم می‌ کنند و برای سیالات با دبی بالا و فشار متوسط مناسب هستند. در تمامی صنایع نظیر صنایع شیمیایی، غذایی و آشامیدنی یا دارویی شیرهای پروانه‌ای انتخابی عالی برای رفع نیازهای تنظیم جریان هستند.

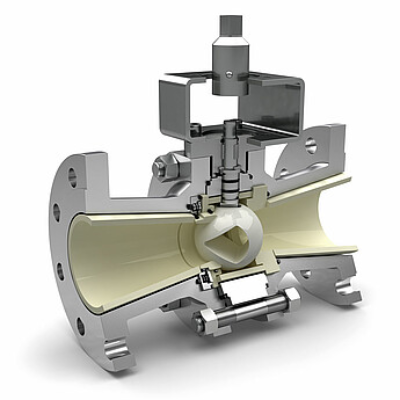

شیر توپی سامسون

شیرهای توپی سامسون به دلیل دقت و قابلیت اطمینان خود، با ویژگی‌ هایی مانند عملکرد با گشتاور کم و نگهداری آسان شناخته شده‌اند. آنها برای مدیریت طیف وسیعی از سیالات، از جمله سیالات خورنده و ساینده، طراحی شده‌اند و می‌ توانند در فشارها و دماهای بالا کار کنند.

این شیرها می‌ توانند به طیف وسیعی از لوازم جانبی مانند پوزیشنرها و شیرهای برقی مجهز شوند تا کنترل و انعطاف‌پذیری بیشتری را فراهم کنند. در صنایع نفت و گاز، تصفیه آب یا تولید برق، شیرهای توپی گزینه ای محبوب برای رفع نیازهای کنترل جریان می باشند.

مزایای کنترل ولو برند سامسون

شیرهای کنترل سامسون (SAMSON) به دلیل طراحی پیشرفته، عملکرد قابل اعتماد و تطبیق‌ پذیری بالا، در صنایع مختلف از جمله نفت و گاز، پتروشیمی، نیروگاه‌ ها، صنایع شیمیایی و دارویی مورد استفاده گسترده قرار می‌ گیرند. آنها همچنین در کنترل دقیق جریان، عملکرد قابل اعتماد در طول زمان، کاهش هزینه از طریق کاهش نگهداری و افزایش ایمنی برتری دارند. در ادامه، به بررسی مزایای کلیدی استفاده از شیرهای کنترل سامسون می‌ پردازیم:

طراحی ماژولار

شیرهای کنترل سامسون با طراحی ماژولار تولید می‌ شوند، به‌ طوری‌ که اجزای مختلف آن‌ ها قابل تعویض و ترکیب با یکدیگر هستند. این ویژگی امکان سفارشی‌ سازی شیرها برای شرایط فرآیندی خاص را فراهم می‌ کند و همچنین نگهداری و تعمیرات را ساده‌تر می‌ سازد. به‌ عنوان مثال، در شیرهای مدل 3241 و 3251، تنها با تعویض چهار قطعه اصلی می‌توان عملیات بازسازی را انجام داد.

عملکرد دقیق و پایدار در شرایط سخت

شیرهای سامسون برای کنترل دقیق جریان سیالات در شرایط مختلف طراحی شده‌اند. این شیرها با استفاده از تریم‌ های مختلف، قابلیت مقابله با پدیده‌ هایی مانند فرسایش، سایش، خوردگی، کاویتاسیون و جرقه‌ زنی را دارند. همچنین، با استفاده از تریم‌ های کاهش نویز و پیشگیری از کاویتاسیون، عملکرد بهینه‌ای در شرایط سخت فرآیندی ارائه می‌ دهند.

سازگاری با انواع اکچویتورها

شیرهای کنترل سامسون قابلیت تجهیز به انواع محرک‌های پنوماتیکی، الکتریکی، هیدرولیکی و الکتروهیدرولیکی را دارند. همچنین، می‌ توان آن‌ ها را با لوازم جانبی مانند پوزیشنر، لیمیت سوئیچ باکس، سلونوئید ولو و سایر تجهیزات کنترلی استفاده کرد.

کاهش هزینه‌ های عملیاتی و نگهداری

طراحی ماژولار و استفاده از اجزای مشترک در سایزهای مختلف، مدیریت موجودی قطعات یدکی را ساده‌ تر می‌ کند و هزینه‌های نگهداری را کاهش می‌ دهد. همچنین، قابلیت تعمیر و نگهداری آسان باعث کاهش زمان توقف سیستم و افزایش بهره‌ وری می‌ شود.

انطباق با استانداردهای بین‌ المللی

شیرهای سامسون مطابق با استانداردهای بین‌ المللی مانند ANSI، DIN و JIS طراحی و تولید می‌ شوند که این ویژگی امکان استفاده از این شیرها در پروژه‌های مختلف در سراسر جهان را فراهم می‌ کند.

کاربردهای کنترل ولو برند سامسون

شیرهای کنترل سامسون در بسیاری از فرآیندهای صنعتی ضروری هستند و تنظیم دقیق جریان سیال، فشار و دما را فراهم می‌ کنند. این شیرها با مواد با کیفیت بالا طراحی و ساخته می‌ شوند تا دوام و طول عمر را تضمین کنند و در سایزها و مدل‌ های مختلف برای برآورده کردن نیازهای خاص هر کاربرد عرضه می‌ شوند.

شیرهای کنترل سامسون عملکرد فوق‌ العاده و عملکرد قابل اعتمادی را ارائه می‌ دهند و آنها را به یک سرمایه‌ گذاری عالی برای شرکت‌هایی تبدیل می‌ کنند که به دنبال بهبود کنترل فرآیند خود و کاهش هزینه‌ های نگهداری هستند. این ولوه کاربردهای گسترده‌ای در صنایع مختلف دارند.  رایج ترین کاربردهای کنترل ولو سامسون به شرح زیر است:

• صنایع نفت و گاز: در صنعت نفت و گاز، شیرهای کنترل سامسون برای تنظیم جریان نفت و گاز در خطوط لوله، مخازن ذخیره‌سازی و کارخانه‌های فرآوری استفاده می‌ شوند. این شیرها برای مقاومت در برابر شرایط سخت و مایعات خورنده موجود در این صنعت طراحی شده‌اند.
• صنایع پتروشیمی: شیرهای کنترل سامسون برای تنظیم جریان مواد شیمیایی در کارخانه‌های فرآوری استفاده می‌ شوند. این شیرها برای مدیریت مایعات خورنده و واکنش‌ پذیر موجود در این صنعت طراحی شده‌اند.
• تولید برق: شیرهای کنترل سامسون برای تنظیم جریان بخار و آب در دیگ‌ های بخار و توربین‌ ها استفاده می‌ شوند. این شیرها برای مقاومت در برابر دما و فشارهای بالا در این صنعت طراحی شده‌اند.
• صنایع شیمیایی: در صنعت فرآوری شیمیایی، شیرهای کنترل سامسون برای تنظیم جریان مواد شیمیایی در کارخانه‌های فرآوری استفاده می‌ شوند.

راهنمای جامع خرید کنترل ولو سامسون

شیرهای کنترل سامسون به دلیل کیفیت بالا، طراحی ماژولار و عملکرد دقیق، در صنایع مختلف از جمله نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع شیمیایی و دارویی مورد استفاده قرار می‌ گیرند. برای انتخاب و خرید مناسب‌ ترین شیر کنترل سامسون، توجه به پارامترهای زیر ضروری است:

1. سایز شیر (Valve Size)

انتخاب سایز مناسب شیر کنترل بر اساس دبی مورد نیاز و شرایط فرآیندی انجام می‌ شود. محاسبه دقیق سایز شیر با استفاده از پارامترهایی مانند Cv یا Kv و نرم‌ افزارهای تخصصی صورت می‌ گیرد.

2. نوع سیال فرآیندی

نوع سیال (مایع، گاز، بخار، خورنده، ویسکوز و غیره) تأثیر مستقیمی بر انتخاب متریال بدنه و تریم شیر دارد. برای مثال، برای سیالات خورنده، استفاده از متریال‌ هایی مانند استنلس استیل یا آلیاژهای خاص توصیه می‌ شود.

3. متریال بدنه و تریم

انتخاب متریال مناسب برای بدنه و تریم شیر بر اساس نوع سیال، دما و فشار فرآیندی انجام می‌ شود. سامسون انواع متریال‌ها از جمله چدن، فولاد کربنی، استنلس استیل و آلیاژهای خاص را ارائه می‌ دهد.

4. نوع و سایز اتصال

شیرهای کنترل سامسون با انواع اتصالات مانند فلنجی (ANSI/DIN)، جوشی و دنده‌ای عرضه می‌ شوند. انتخاب نوع اتصال بر اساس استانداردهای پروژه و نیازهای نصب صورت می‌ گیرد.

5. دمای فرآیندی

حداکثر و حداقل دمای سیال باید در انتخاب شیر کنترل در نظر گرفته شود. برخی مدل‌های سامسون مانند 3241 و 3251 برای دماهای بالا تا 450 درجه سانتی‌گراد طراحی شده‌اند.

6. کلاس فشاری

شیرهای کنترل سامسون در کلاس‌ های فشاری مختلف مانند ANSI 150، 300، 600 و بالاتر عرضه می‌ شوند. انتخاب کلاس فشاری مناسب بر اساس فشار کاری سیستم و استانداردهای طراحی انجام می‌ شود.

7. نرخ جریان Cv (یا Kv)

پارامتر Cv (یا Kv) نشان‌ دهنده ظرفیت جریان شیر است. محاسبه دقیق Cv برای اطمینان از عملکرد مناسب شیر در شرایط کاری ضروری است. سامسون ابزارهایی برای محاسبه و انتخاب Cv مناسب ارائه می‌ دهد.

8. نوع اکچویتور

شیرهای کنترل سامسون قابلیت تجهیز به انواع اکچویتورهای پنوماتیکی، هیدرولیکی و برقی را دارند. انتخاب نوع اکچویتور بر اساس نیازهای کنترلی و شرایط سایت انجام می‌ شود.

9. نوع عملکرد شیر

شیرهای کنترل سامسون می‌ توانند به صورت تدریجی (Proportional) یا باز/بسته (On/Off) عمل کنند. انتخاب نوع عملکرد بر اساس نیازهای فرآیندی و سیستم کنترلی صورت می‌ گیرد.

10. بازه حرکتی (Travel)

بازه حرکتی شیر (Stroke) باید با نیازهای کنترلی و نوع اکچویتور هماهنگ باشد. اطمینان از تطابق بازه حرکتی با سیگنال‌ های کنترلی برای عملکرد دقیق شیر ضروری است.

11. تجهیزات جانبی موردنیاز

بسته به نیازهای کنترلی ممکن است به تجهیزات جانبی مانند پوزیشنر، سلونوئید ولو، رگولاتور فشار و فیلتر نیاز باشد. سامسون انواع تجهیزات جانبی را برای بهینه‌ سازی عملکرد شیرهای کنترل ارائه می‌ دهد.

قیمت کنترل ولو سامسون

قیمت کنترل ولو سامسون علاوه بر شرایط بازار و نوسان دلار تحت تاثیر مشخصات فنی قرار می گیرد. جهت کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت کنترل ولو سامسون با کارشناسان فروش پیکاتک به شماره  88109770-021 تماس بگیرید.
