کنترل ولو فیشر

کنترل ولو فیشر (Fisher Control Valve) یکی از انواع پرکاربرد شیرآلات صنعتی در جهان است که برای کنترل دقیق جریان سیالات مانند گاز، بخار، آب و ترکیبات شیمیایی در فرآیندهای صنعتی طراحی شده است. این ولوها نقش حیاتی در تنظیم متغیرهای فرآیندی مانند فشار، دما و سطح مایعات ایفا می‌ کنند و به عنوان عنصر نهایی کنترل در سیستم‌ های اتوماسیون صنعتی شناخته می‌ شوند.

کنترل ولو یا شیر کنترل فیشر توسط شرکت Fisher، یکی از برندهای معتبر تحت مالکیت Emerson تولید می‌ شود و در صنایع مختلفی مانند نفت و گاز، پتروشیمی، نیروگاه‌ ها و داروسازی کاربرد دارد. این شیرها با دریافت سیگنال کنترلی از اتاق کنترل، به‌ طور خودکار میزان باز یا بسته بودن خود را تنظیم می‌ کنند و بدین وسیله جریان سیالات را کنترل می‌ کنند.

کنترل ولو فیشر شامل انواع ولوهای گلوب (Globe)، زاویه‌ ای (Angle)، توپی (Vee-Ball) و پروانه‌ ای (Butterfly) برای پاسخگویی به نیازهای مختلف صنعتی می شود. این شیرها قابلیت کنترل دقیق جریان را با استفاده از اکچویتورهای پنوماتیکی و برقی دارند همچنین برای سیالات خورنده، دما و فشار بالا و کاربردهای خاص مانند مایعات کرایوژنیک (فوق سرد) طراحی شده اند.

بنابراین کنترل ولوهای فیشر با طراحی مهندسی پیشرفته و قابلیت‌ های متنوع، امکان کنترل دقیق و قابل اعتماد جریان را در فرآیندهای صنعتی فراهم می‌ کنند. با انتخاب مناسب نوع ولو، اکچویتور و پوزیشنر، میتوان به عملکرد بهینه‌ در سیستم‌ های کنترل صنعتی دست یافت. در ادامه این مقاله به راهنمایی جامع خرید کنترل ولو فیشر و بررسی انواع، مزایا، عملکرد و قیمت آنها پرداخته می شود.

انواع کنترل ولو فیشر

کنترل ولوهای فیشر در انواع مختلفی نظیر خطی و دورانی تولید می‌ شوند تا نیازهای متنوع صنایع فرایندی مانند نفت، گاز، پتروشیمی، نیروگاه‌ ها و صنایع شیمیایی را برآورده سازند. در ادامه انواع رایج کنترل ولو فیشر معرفی می شوند:

• شیر کروی فیشر (Globe Valve)
• شیر توپی فیشر (Ball Valve)
• شیر زاویه ای فیشر (Angle Valve)
• شیر پروانه ای فیشر (Butterfly Valve)
• شیر کنترل سه راهه فیشر (Three Way Valve)

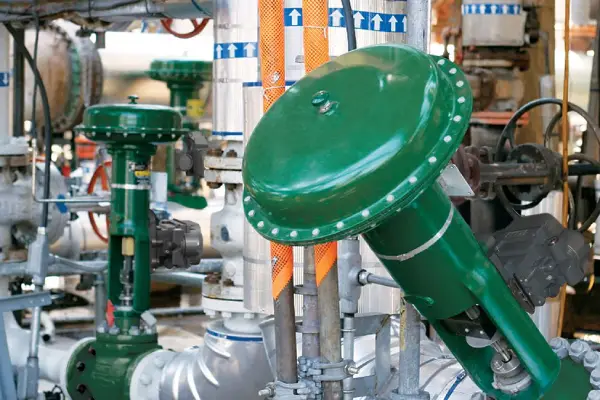

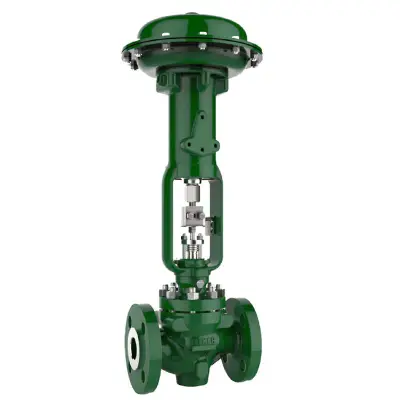

شیر کروی فیشر (Fisher Globe Valve)

شیر کروی یا گلوب ولو فیشر یکی از پرکاربردترین انواع شیرهای کنترلی است که جهت کنترل جریان (throttling) سیالات مختلف با انواع اکچویتورهای پنوماتیکی دیافراگمی مورد استفاده قرار می گیرد. این شیرها در سایزهای مختلفی از 1/2 تا 36 اینچ تولید می شوند و عملکرد و قابلیت اطمینان بالایی را  ارائه می‌ دهند.

شیرهای کروی از نوع شیرهای خطی (Linear) هستند که با حرکت عمودی دیسک (Plug) نسبت به نشیمنگاه (Seat)، جریان سیال را کنترل می‌ کنند. بدنه این شیرها معمولاً به شکل کروی طراحی شده است که نام "Globe Valve" نیز از همین شکل گرفته شده است. در این شیرها، سیال پس از ورود به بدنه، مسیر جریانش تغییر می‌ کند و از طریق دیسک و نشیمنگاه کنترل می‌ شود. این طراحی امکان کنترل دقیق جریان را فراهم می‌ کند و برای کاربردهایی که نیاز به تنظیم دقیق دبی دارند، ایده‌آل است.

انتخاب تریم‌ ها با ویژگی‌ های جریان متفاوت، به شیرهای کروی اجازه می‌ دهد تا به صورت خطی، درصد مساوی یا باز شدن سریع باشند و بتوانند نیازهای ظرفیت جریان از 0.001 CV تا 12000 CV را برآورده کنند. همچنین تریم‌ های خاصی نیز موجود است که برای جلوگیری از مشکلات صدا و کاویتاسیون در هر دو کاربرد تمیز و کثیف طراحی شده‌اند. برخی از رایج‌ ترین کاربردهای گلوب ولو فیشر شامل سیستم‌ های آب خنک‌ کننده، سیستم‌ های سوخت مایع، سیستم‌ های تغذیه آب یا مواد شیمیایی، بویلر و دیگ بخار و سیستم‌ های روغن‌ کاری توربین می شود.

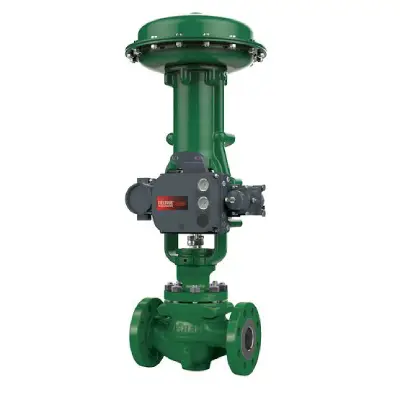

شیر کروی فیشر مدل EZ

شیر کروی فیشر مدل  Fisher easy-e EZ جهت کنترل یا قطع و وصل (on/off) جریان در کاربردهای فرآوری شیمیایی یا هیدروکربنی، یا هر جایی که کنترل سیالات غیر روان کننده، ویسکوز یا سایر سیالات سخت ضروری است، استفاده می شود. تریم قابل تعویض سریع (Quick-Change Trim) امکان تعویض آسان اجزای داخلی بدون نیاز به خارج کردن شیر از خط لوله را فراهم می‌کند، که زمان تعمیر و نگهداری را کاهش می‌ دهد. مهمترین مشخصات فنی شیر کروی فیشر مدل EZ عبارتنداز:

• سایز شیر: NPS 1/2, NPS 3/4, NPS1, NPS 1-1/2, NPS 2, NPS 3, NPS 4
• کلاس فشاری: PN, ASME
• مشخصه جریان: Equal percentage, Linear, Special Characterization, Quick Opening
• نوع اتصال فرآیندی: Flanged, Butt Weld, RTJ, Threaded, Socket Weld
• متریال: Carbon Steel, Stainless, Duplex, Alloy
• تاییدیه ها: SIL capable, Fugitive Emission, NACE
• سرویس های بحرانی: کاهش صدا، سرویس کثیف، شرایط بخار، فرسایش، جریان کم، خورنده، سرویس عمومی، خروج گاز، فلاشینگ

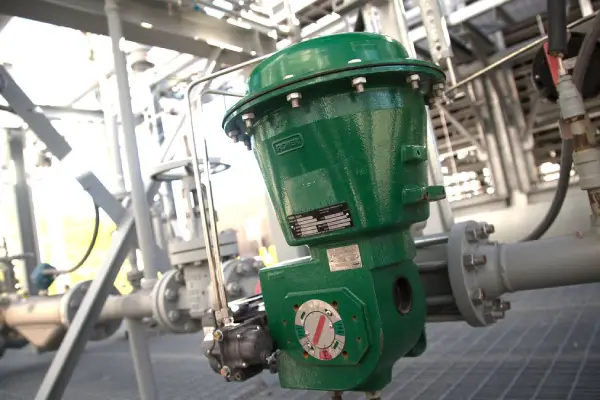

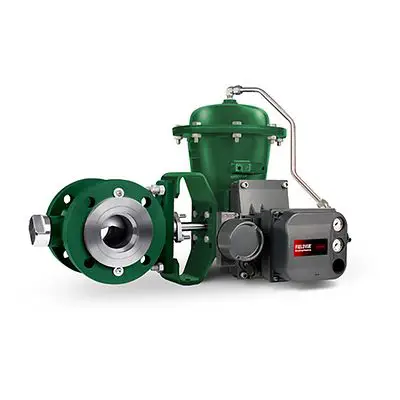

شیر توپی فیشر (Fisher Ball Valve)

شیر توپی فیشر یکی از محصولات برجسته شرکت فیشر است که در صنایع مختلف برای کنترل دقیق جریان سیالات مانند گاز، بخار، آب و مواد شیمیایی استفاده می‌ شود. این شیرها به‌ ویژه در کاربردهای صنعتی سنگین و شرایط عملیاتی دشوار به دلیل عملکرد قابل اعتماد شناخته شده‌اند.

شیر توپی فیشر از یک بدنه و گوی چرخان تشکیل شده است که برای کنترل جریان سیال در خطوط لوله استفاده می‌شود. این شیرها در دو نوع اصلی Full Bore (پورت کامل) و Reduced Bore (پورت کاهش‌یافته) طراحی می‌ شوند که هرکدام ویژگی‌ ها و کاربردهای خاص خود را دارند. شیرهای توپی Full port و reduced port برد عملیاتی معمولاً 100:1 برای انواع کاربردهای صنایع هیدروکربنی و فرآیندی، از جمله خط لوله، بای‌ پس، مانیتور و سرویس قطع اضطراری بسیار مناسب هستند.

شیر توپی Segmented مشابه شیر توپی معمولی است اما دارای یک توپی V شکل درون بدنه است و جهت کنترل یا قطع جریان به کار می رود.  این شیر، کنترل جریان با ظرفیت بالا و عدم گرفتگی را فراهم می‌ کند و به طور ویژه برای به حداکثر رساندن ظرفیت و افزایش عمر آب‌ بندی و یکپارچگی قطع جریان طراحی شده است.

شیر توپی های V شکل برای کنترل سیالات خورنده یا چسبناک، کاغذ یا سایر دوغاب‌ های حاوی جامدات یا الیاف جذب شده مناسب هستند. به عنوان مثال صنعت کاغذ، کارخانه‌ های شیمیایی، تصفیه‌ خانه‌ های فاضلاب، صنعت برق و پالایشگاه‌ های نفت از چنین طرح‌ های شیری استفاده می‌ کنند.

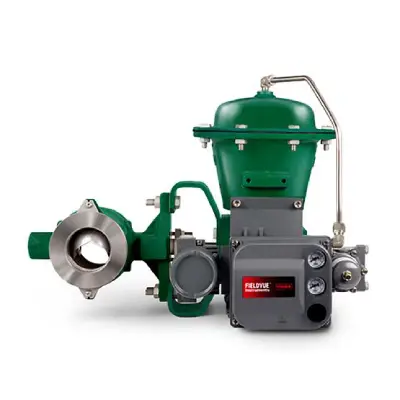

شیر توپی فیشر مدل V200

شیر توپی فیشر مدل V200 انتخابی مقرون به صرفه با عملکرد قابل اطمینان در طیف گسترده ای از کاربردهای مختلف است. این مدل شیر توپی با بدنه بدون فلنج یا فلنج‌دار برای نصب انعطاف‌ پذیر موجود است. شکل توپی Vee-Ball، مشخصه جریان با درصد مساوی اصلاح‌ شده را ارائه می‌ دهد.

همچنین متریال برای کاربردهایی شامل مایعات و گازهای ترش موجود است و با NACE MR0175-2002، MR0175-2003، MR0103 و MR0175/ISO 15156 مطابقت دارند. برخی از مهمترین مشخصات فنی کنترل ولو فیشر مدل V200 به شرح زیر است:

• سایز شیر: NPS 1, NPS 1-1/2, NPS 2, NPS 3, NPS 4, NPS 6, NPS 8, NPS 10
• کلاس فشاری: ASME
• مشخصه جریان: Equal Percentage
• نوع اتصال فرآیندی: Flanged
• متریال: Carbon Steel, Stainless, Duplex, Alloy
• تاییدیه ها: SIL capable, ATEX, CUTR, PED, CRN, Fugitive Emission, NACE
• سرویس های بحرانی: کاهش صدا، کاویتاسیون، سرویس کثیف، فرسایش، جریان کم، سرویس عمومی

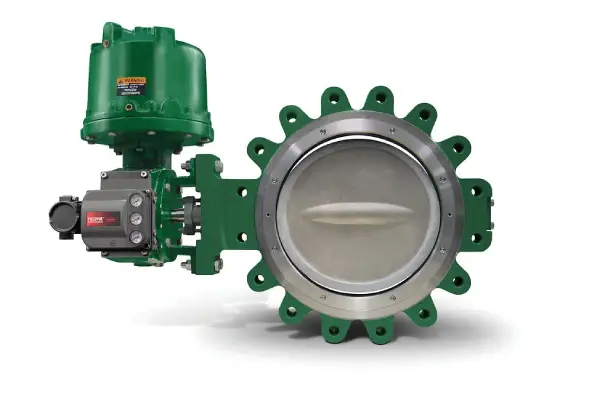

شیر پروانه ای فیشر (Fisher Butterfly Valve)

شیرهای پروانه‌ای فیشر نوعی شیر چرخشی ربع گرد هستند که از یک دیسک چرخان برای کنترل جریان در خطوط لوله استفاده می‌ کنند. این دیسک عموماً تا 90 درجه قابل چرخش است و یک مشخصه جریان خطی را ارائه می‌ دهد.

مزایای این شیرها شامل مسیر جریان مستقیم، ظرفیت بسیار بالا و توانایی عبور مواد جامد و سیالات چسبناک است. این شیرها به دلیل هزینه کمتر نسبت به سایر شیرهای کنترل، اغلب در کاربردهایی که نیاز به سایزهای بزرگ و دماهای بالا دارند، استفاده می‌ شوند.

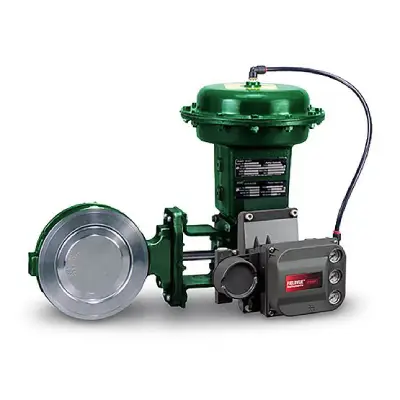

شیر پروانه ای فیشر مدل 8650

شیر پروانه‌ ای فیشر مدل 8560 یک شیر کنترل با عملکرد بالا و قابلیت اطمینان بالا است که برای کاربردهای تنظیم جریان با نیاز به نرخ نشتی بسیار کم طراحی شده است. طراحی دیسک آن با نصب خارج از مرکز، یک مشخصه جریان تقریباً خطی را ارائه می‌ دهد و می‌ تواند برای کاربردهای کنترل جریان با تنظیم فشار یا ON/OFF از طریق چرخش 90 درجه ای دیسک مورد استفاده قرار گیرد.

متریال اتصالات برای کاربردهایی که شامل سرویس ترش هستند، موجود است و با NACE MR0175-2002 مطابقت دارد. برخی دیگر از مشخصات فنی مهم شیر پروانه ای فیشر مدل 8650 در ادامه بیان می شود:

• سایز شیر: NPS 3, NPS 4, NPS 6, NPS 8, NPS 10, NPS 12
• کلاس فشاری: ASME
• مشخصه جریان: Linear
• نوع اتصال فرآیندی: Flanged, Single Flanged, Lugged
• نوع سیت: Metal, Soft
• کلاس نشتی: Class IV (FCI 70-2), Class VI (FCI 70-2)
• متریال: Carbon Steel, Stainless, Alloy
• استم: Live Loaded, Adjustable Packing
• تاییدیه ها: PED, CRN, Fugitive Emission, NACE, ATEX, CUTR, Fire Safe
• سرویس های بحرانی: سرویس عمومی

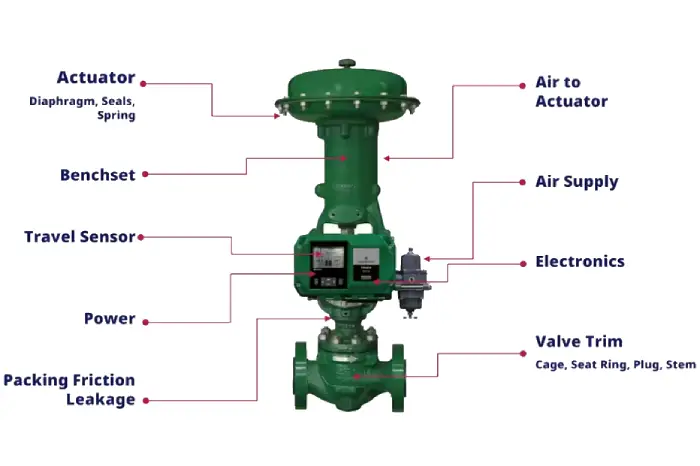

اجزای کنترل ولو فیشر

کنترل ولو فیشر از اجزای مختلفی تشکیل شده است که هر یک نقش مهمی در عملکرد دقیق و ایمن این تجهیزات در صنایع مختلف ایفا می‌ کنند. در ادامه اجزای اصلی این کنترل ولوها ذکر می شوند:

• بدنه (Body): ساختار اصلی شیر است که مسیر جریان سیال را فراهم می‌ کند و معمولاً از مواد مقاومی مانند فولاد کربنی (Carbon Steel) ساخته می‌ شود و محل نصب سایر اجزا مانند نشیمنگاه (Seat) و پلاگ (Plug) را فراهم می‌ کند.
• کلاهک (Bonnet): بخشی است که به بدنه متصل می‌ شود و اجزای داخلی مانند استم (Stem) را در بر می‌ گیرد. درپوش نقش محافظتی دارد و امکان دسترسی به اجزای داخلی برای تعمیر و نگهداری را فراهم می‌ کند.
• نشیمنگاه (Seat): سطحی است که پلاگ بر روی آن قرار می‌ گیرد تا جریان سیال را متوقف یا تنظیم کند. نشیمنگاه معمولاً به صورت رینگ فلزی یا ترکیبی از فلز و مواد نرم‌ تر ساخته می‌ شود تا آب‌ بندی مؤثری ایجاد کند.
• مجرابند (Disk): عضوی متحرک است که با حرکت خود نسبت به نشیمنگاه، میزان جریان سیال را کنترل می‌ کند. پلاگ می‌ تواند اشکال مختلفی داشته باشد و با توجه به نوع سیال و شرایط عملیاتی طراحی می‌ شود.
• استم (Stem): میله‌ای است که پلاگ را به محرک (Actuator) متصل می‌ کند و حرکت از محرک به پلاگ را منتقل می‌ نماید. ساقه باید دارای استحکام و دقت بالا باشد تا عملکرد صحیح شیر تضمین شود.
• تریم (Trim): مجموعه‌ای از اجزای داخلی شیر است که شامل پلاگ، نشیمنگاه و  استم می‌ شود. تریم با سیال در تماس مستقیم است و باید از مواد مقاوم در برابر خوردگی و سایش ساخته شود.
• پکینگ (Packing): مجموعه‌ای از مواد آب‌ بندی است که در اطراف استم و در داخل کلاهک قرار می‌ گیرد تا از نشت سیال به بیرون جلوگیری کند. پکینگ معمولاً از مواد مقاومی مانند تفلون ساخته می‌ شود.
• اکچویتور (Actuator): دستگاهی است که با دریافت سیگنال کنترلی، حرکت لازم را برای باز یا بسته کردن شیر فراهم می‌ کند. محرک‌ ها می‌ توانند پنوماتیکی، الکتریکی یا هیدرولیکی باشند و نقش مهمی در دقت و سرعت عملکرد شیر دارند.
• پوزیشنر (Positioner): دستگاهی است که سیگنال کنترلی را دریافت کرده و موقعیت دقیق پلاگ را تنظیم می‌ کند تا شیر در موقعیت مطلوب قرار گیرد. پوزیشنرها باعث افزایش دقت و پاسخگویی سریع‌ تر شیر به تغییرات سیگنال می‌ شوند.

نحوه عملکرد کنترل ولو فیشر به این صورت است که سیگنال کنترلی از سیستم کنترل (مانند PLC یا DCS) به موقعیت دهنده ارسال می‌شود. موقعیت دهنده با توجه به سیگنال دریافتی، عملگر را کنترل می‌کند و عملگر نیز با ایجاد نیروی لازم، شیر را باز یا بسته می‌کند. بدین ترتیب، جریان سیال بر اساس نیاز فرآیند تنظیم می‌شود.

مزایای استفاده از کنترل ولو فیشر در مقایسه با سایر برندها

شیرهای کنترل فیشر مزایای متعددی از جمله کنترل دقیق، ظرفیت بالا و قابلیت اطمینان را ارائه می‌ دهند  و این ویژگی ها آنها را برای کاربردهای صنعتی دشوار مناسب می‌ کند.  این ولوها به دلیل توانایی خود در حفظ کیفیت فرآیند، رعایت برنامه‌ های تولید و بهبود راندمان کارخانه، حتی در شرایط سخت فرآیندی شناخته شده‌اند. در ادامه به برخی از مزایای کنترل ولو فیشر در مقایسه با سایر برندها اشاره می‌ شود:

• کنترل دقیق جریان سیال: شیرهای کنترل فیشر مدولاسیون دقیقی از جریان سیال ارائه می‌ دهند و شرایط بهینه فرآیند را تضمین می‌ کنند.
• مقاومت بالا در برابر ارتعاشات و شرایط سخت محیطی: طراحی مهندسی‌ شده شیرهای فیشر آن‌ها را در برابر ارتعاشات شدید و شرایط محیطی سخت مقاوم می‌ سازد که باعث افزایش طول عمر و کاهش نیاز به تعمیرات می‌ شود.
• کاهش نشت و افزایش ایمنی: با استفاده از سیستم‌های بسته‌بندی پیشرفته مانند ENVIRO-SEAL، شیرهای فیشر نشت سیالات را به حداقل می‌ رسانند و به رعایت استانداردهای زیست‌محیطی کمک می‌ کنند.
• عملکرد سریع و دقیق در کاربردهای حیاتی: شیرهای فیشر با طراحی خاص برای کاربردهای حیاتی عملکرد سریع و دقیق را تضمین می‌ کنند و باعث حفاظت از تجهیزات گران‌ قیمت و افزایش بهره‌ وری می‌ شود.
• کاهش هزینه‌ های عملیاتی: شیرهای فیشر با طراحی بهینه و استفاده از فناوری‌های نوین، مصرف انرژی را کاهش داده و به صرفه‌ جویی در هزینه‌ های عملیاتی کمک می‌ کنند.
• قابلیت اطمینان و دوام  بالا: شیرهای فیشر با استفاده از مواد با کیفیت بالا و آزمایش دقیق برای اطمینان از قابلیت اطمینان و طول عمر بالا حتی در محیط‌ های سخت فرآیندی ساخته شده‌اند.

قیمت کنترل ولو فیشر

کنترل ولو فیشر به عنوان یکی از اجزای کلیدی در سیستم‌ های کنترل فرآیند، نقش مهمی در کنترل دقیق جریان سیالات و بهینه‌ سازی فرآیندها ایفا می‌ کند. قیمت این شیرها علاوه بر نوسان دلار و شرایط بازار تحت تاثیر مشخصات فنی سازنده آن قرار می گیرد. در ادامه برخی از مهمترین پارامترهای موثر بر قیمت کنترل ولو فیشر ذکر می شوند:

• وضعیت محصول (نو، دست دوم)
• نوع شیر کنترلی (گلوب، پروانه ای، توپی)
• متریال قسمت های در تماس با سیال
• سایز شیر
• دمای فرآیندی
• کلاس فشاری
• نوع اتصال (فلنجی، رزوه ای، لاگ و ...) و سایز آن
• ظرفیت شیر CV
• نوع اکچویتور (پنوماتیکی، برقی و ...)
• تاییدیه ها و استانداردها

خرید کنترل ولو فیشر از فروشگاه آنلاین پیکاتک

پیکاتک یک سامانه تخصصی و پیشرو در زمینه خرید و فروش آنلاین تجهیزات صنعتی، ابزار دقیق، شیرآلات و اتصالات است که با شعار «رشد و توسعه کسب‌وکار صنعتی» فعالیت می‌ کند. این فروشگاه آنلاین با تمرکز بر تأمین نیازهای صنایع مختلف از جمله نفت، گاز، پتروشیمی، نیروگاه‌ها و فولاد، بستری مطمئن برای خرید محصولات صنعتی فراهم کرده است.

فروشگاه اینترنتی پیکاتک به عنوان یکی از برترین تامین کنندگان انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران مجموعه ای از کنترل ولو فیشر را با بهترین کیفیت و قیمت مناسب به فروش می رساند. پیکاتک علاوه بر فروش آنلاین، خدمات مشاوره فنی را نیز ارائه می‌ دهد. با تماس با کارشناسان این فروشگاه به شماره 88109770-021 می‌ توانید اطلاعات دقیق‌ تری درباره مشخصات فنی محصولات، انتخاب مناسب‌ ترین مدل برای نیازهای خاص خود کسب کنید.

سوالات متداول درباره کنترل ولو فیشر

کنترل ولو فیشر چیست و چه کاربردی دارد؟

کنترل ولو فیشر یکی از اجزای کلیدی در سیستم‌های کنترلی صنعتی است که نقش مهمی در تنظیم جریان سیالات، گازها و بخارات ایفا می‌ کند. این تجهیزات با دریافت سیگنال‌ های کنترلی از سیستم‌ های اتوماسیون، میزان جریان را به‌دقت تنظیم کرده و بهره‌ وری سیستم را افزایش می‌ دهند.

انواع مختلف کنترل ولو فیشر چیست؟

بسته به عملکرد عضو مسدودکننده جریان یا همان مجرابند شیر، دو نوع اصلی از طرح‌ های شیر کنترل با استم کشویی (گلوب ولو یا انگل ولو) یا چرخشی که به آن ربع گرد (Quarter-turn) نیز گفته می‌ شود (توپی و پروانه ای) وجود دارد. کنترل ولو با استم کشویی از حرکت خطی برای حرکت دادن مجرابند به داخل و خارج از سطح نشیمنگاه (seat) استفاده می‌ کند اما کنترل ولو با حرکت چرخشی از حرکت چرخشی برای چرخاندن مجرابند به داخل و خارج از سطح نشیمنگاه استفاده می‌ کند.

افت فشار شیر کنترل چیست؟

افت فشار (pressure drop)، اختلاف بین فشار ورودی و فشار خروجی است که با جریان سیال تغییر می‌ کند و معمولاً بر حسب psid اندازه‌گیری می‌ شود.

چه عواملی در انتخاب کنترل ولو مناسب تأثیرگذارند؟

در انتخاب کنترل ولو مناسب پارامترهایی همچون نوع شیر، سایز، ظرفیت، کیفیت متریال، نوع اکچویتور و شرایط فرآیندی نقش کلیدی دارند. معمولاً انتخاب کنترل ولو مناسب توسط مهندسان ابزار دقیق یا کارشناسان فروش ابزار دقیق صورت می‌ پذیرد.

مزایای استفاده از کنترل ولو فیشر نسبت به سایر برندها چیست؟

کنترل ولوهای فیشر به دلیل دقت بالا، قابلیت تنظیم، مقاومت در برابر فشار و دما، و سازگاری با استانداردهای صنعتی، در بسیاری از صنایع مورد استفاده قرار می‌ گیرند. این ویژگی‌ ها باعث افزایش بهره‌ وری و کاهش هزینه‌های عملیاتی می‌ شوند.

آیا کنترل ولوهای فیشر قابلیت استفاده در شرایط سخت محیطی را دارند؟

بله، کنترل ولوهای فیشر با طراحی مهندسی‌ شده، مقاومت بالایی در برابر ارتعاشات شدید و شرایط محیطی سخت دارند که باعث افزایش طول عمر و کاهش نیاز به تعمیرات می‌ شود.

برای جلوگیری از پدیده کاویتاسیون در شیرهای کنترل فیشر چه کاری انجام می شود؟

برای جلوگیری از پدیده کاویتاسیون در شیرهای کنترل فیشر، از طراحی‌ های خاصی مانند کِیج (Cage) در تریم‌های ویژه استفاده می‌شود. یکی از این تریم‌ ها، Fisher Cavitrol III است که به‌طور خاص برای کاهش یا حذف کاویتاسیون در سرویس‌ های با افت فشار بالا طراحی شده است.

چه نوع اکچویتورهایی با کنترل ولوهای فیشر سازگار هستند؟

کنترل ولوهای فیشر با انواع اکچویتورها از جمله پنوماتیکی و برقی به کار می روند. انتخاب نوع اکچویتور بستگی به نیازهای کنترلی و شرایط عملیاتی دارد.
