گیج اختلاف فشار



گیج اختلاف فشار (Differential Pressure Gauges) یا دی پی گیج DP Gauge ، یکی از تجهیزات پرکاربرد و رایج در اندازه گیری فشار به شمار می رود که برای اندازه گیری و نمایش اختلاف فشار بین دو نقطه از فرآیند مورد استفاده قرار می گیرد. اندازه گیری اختلاف فشار بین دو نقطه در فرآیند برای مقاصد مختلفی جهت کنترل و نظارت دقیق بر یک فرآیند و همچنین کاهش خطا و افزایش راندمان یک سیستم‌ صنعتی بسیار حائز اهمیت می باشد.

اندازه‌گیری اختلاف فشار برای هر فرآیندی که تغییرات جزئی فشار می‌ تواند بر عملکرد کل سیستم اثر قابل‌ توجهی بگذارد، کاملاً ضروری است. به عنوان مثال، نظارت بر افت فشار در فیلترها، صافی‌ ها، شیرها و پمپ‌ ها، اندازه‌ گیری سطح مایعات در مخازن، تشخیص نشتی‌ های احتمالی و حتی سنجش جریان سیال، همگی از موارد اصلی و پرکاربرد این دستگاه در صنایع به شمار می‌ آید.

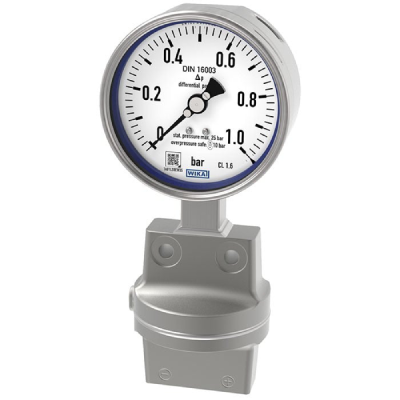

گیج اختلاف فشار

گیج های اختلاف فشار در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ ها و حتی در تهویه مطبوع و ساختمانی به‌ وفور مورد استفاده قرار می‌ گیرند. با استفاده از گیج اختلاف فشار، اپراتورها می‌ توانند به سادگی وضعیت عملکرد فیلترها، پمپ‌ها، شیرآلات و اجزاء خطوط لوله را کنترل نموده و از کارکرد ایمن و بهینه مجموعه اطمینان حاصل نمایند. انتخاب اصولی و متناسب این ابزار نه‌ تنها باعث افزایش عمر تجهیزات می‌ شود، بلکه نقش چشمگیری در کاهش هزینه‌ های تعمیر و نگهداری دارد.



در ادامه این مقاله، با نحوه عملکرد و کاربردهای کلیدی گیج اختلاف فشار بیشتر آشنا می‌ شویم؛ همچنین دو مدل پرفروش و محبوب از گیج‌های اختلاف فشار برند معتبر ویکا (WIKA) آلمان را به صورت تخصصی معرفی و مشخصات فنی آنها را بررسی خواهیم کرد تا مسیر انتخاب و خرید این تجهیز حیاتی برای شما آسان‌ تر شود.




عملکرد گیج اختلاف فشار



همان‌طور که پیش‌ تر اشاره شد، گیج اختلاف فشار تجهیزی است برای اندازه‌گیری دقیق تفاوت فشار بین دو نقطه از یک سیستم یا فرآیند صنعتی به کار می رود. این گیج‌ ها معمولاً دارای دو پورت ورودی مجزا هستند که یکی به ناحیه پرفشار (High Pressure) و دیگری به ناحیه کم‌ فشار (Low Pressure) متصل می‌ شود.

فرض کنید در یک خط لوله صنعتی، ورودی فشار بالا به گیج مقدار 200 psi و ورودی فشار پایین مقدار 150 psi  است. در این شرایط، خروجی گیج اختلاف فشار 50 psi خواهد بود، که نشانگر اختلاف فشار واقعی بین دو نقطه مورد بررسی است.

در قلب هر گیج اختلاف فشار، یک المنت اندازه گیری فشار قرار دارد که رایج‌ ترین انواع آن دیافراگمی (Diaphragm) یا بیلوز (Bellows) است. سیال فرآیندی از طریق ورودی‌ های جداگانه به دو سمت المنت حسگر وارد می‌ شود؛ سمت اول مرتبط با فشار بالای فرآیند و سمت دوم مخصوص فشار پایین است. تفاوت فشار بین این دو نقطه باعث ایجاد تغییر شکل مکانیکی در المنت حسگر می‌ شود (برای مثال در دیافراگم یک خمیدگی یا انحنا به وجود می‌ آید).

این تغییر شکل مکانیکی به واسطه یک مکانیزم انتقال‌ دهنده (مانند اهرم یا فنر) به عقربه یا صفحه نمایشگر گیج منتقل شده و در نهایت مقدار اختلاف فشار بر حسب psi، bar، kPa یا سایر واحدهای متداول نمایش داده می‌ شود.

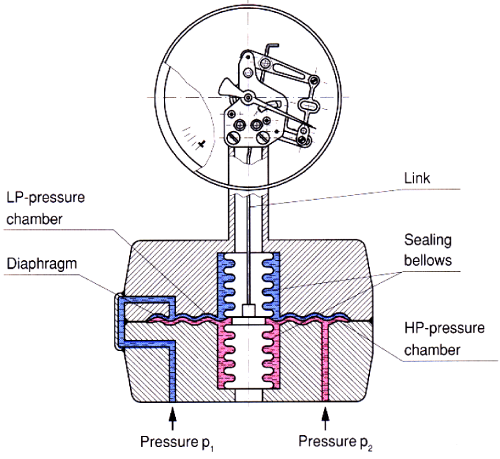

عملکرد گیج اختلاف فشار


برندهای مطرح گیج اختلاف فشار



  • گیج اختلاف فشار ویکا ()
  • گیج اختلاف فشار اشکرافت ()
  • گیج اختلاف فشار مگنه هلیک (Magnehelic)
  • گیج اختلاف فشار بارتون ()
  • گیج اختلاف فشار دوایر (DWYER)

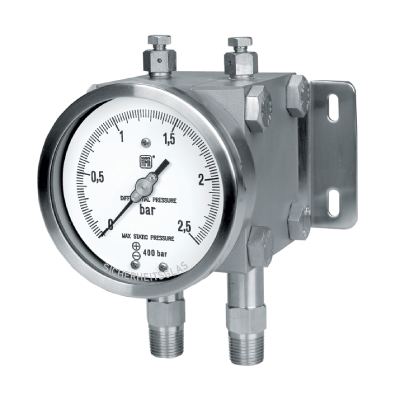

  • گیج اختلاف فشار نوافیما (NUOVA FIMA)
  • گیج اختلاف فشار پکنز (Pakkens)
  • گیج اختلاف فشار اینسترومیت (InstruMate)

برندهای مطرح گیج اختلاف فشار


کاربردهای گیج اختلاف فشار



گیج‌ های اختلاف فشار ابزاری کلیدی و پرکاربرد در سیستم‌های صنعتی به شمار می‌روند و نقش مهمی در ارتقاء ایمنی، بهینه‌سازی عملکرد و کاهش هزینه‌ های عملیاتی ایفا می‌ کنند. استفاده از این ابزار در صنایع متنوعی نظیر نفت، گاز، آب و فاضلاب، پتروشیمی، نیروگاه‌ ها و HVAC (تهویه مطبوع) بسیار رایج است. در ادامه به مهمترین کاربردها و مزایای این تجهیز ارزشمند اشاره می‌ شود:

  • نظارت بر عملکرد فیلترها و صافی‌ ها: یکی از رایج‌ترین کاربردهای گیج اختلاف فشار، کنترل و مانیتورینگ فیلترهای خطوط انتقال سیال است. با نصب گیج بین ورودی و خروجی فیلتر، اختلاف فشار اندازه‌گیری شده نمایانگر میزان آلودگی و گرفتگی کارتریج می‌ باشد. افزایش بیش از حد فشار تفاضلی به اپراتور هشدار می‌ دهد تا نسبت به تعویض یا شست‌ و شوی فیلتر اقدام کند و از آسیب به تجهیزات یا افت شدید راندمان جلوگیری نماید.
  • تشخیص رسوب و گرفتگی: تجمع رسوبات یا ذرات درون خطوط لوله می‌ تواند جریان سیال را کاهش دهد و به تدریج منجر به خرابی سیستم گردد. با سنجش اختلاف فشار در ابتدای و انتهای خط لوله یا تجهیز، به‌ سادگی می‌ توان میزان گرفتگی یا انسداد را شناسایی و زمان مناسب جهت پاک‌سازی یا تعمیرات را مشخص نمود.
  • تشخیص نشتی: یکی از کاربردهای تخصصی گیج اختلاف فشار، کشف نشتی در مخازن و خطوط لوله است. با مقایسه اختلاف فشار بین یک نقطه مرجع و نقطه مشکوک به نشتی هر گونه کاهش غیرمنتظره فشار می‌ تواند نشانه وجود نشت در سیستم باشد. این روش برای تضمین ایمنی و کنترل هدررفت مواد بسیار موثر است.
  • کنترل سطح مایع در مخازن تحت فشار: در بسیاری از مخازن تحت فشار، اختلاف فشار بین بالاترین و پایین‌ ترین نقطه مخزن متناسب با ارتفاع ستون مایع بوده و این قابلیت به اپراتور اجازه می‌ دهد به صورت غیرمستقیم، سطح مایع داخل مخزن را پایش نماید.
  • پایش عملکرد پمپ‌ ها، کمپرسورها و تجهیزات دوار: اختلاف فشار غیرمعمول در پمپ‌ ها یا کمپرسورها می‌ تواند نشانه مشکلات عملکردی، کاهش راندمان یا وجود موانع داخلی باشد. نصب گیج اختلاف فشار می‌ تواند هشدار اولیه این قبیل مشکلات را به تیم نگهداری ارائه کند.

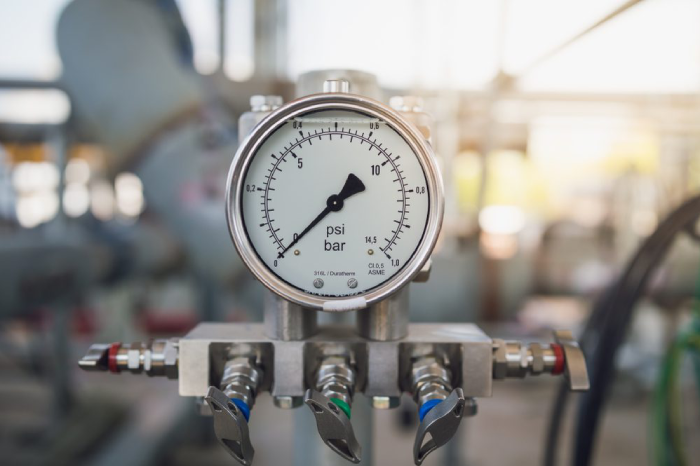

کاربردهای گیج اختلاف فشار


پرفروش ترین مدل های گیج اختلاف فشار ویکا



در ادامه به معرفی گیج های اختلاف فشاری ویکا مدل 732.31 و 732.51 میپردازیم:

گیج اختلاف فشار ویکا مدل 732.31

گیج های اختلاف فشاری ویکا مدل 732.31 با استاندارد های EN837-3 طراحی و تولید شده و در انواع رنج ها و واحدهای اندازه گیری تولید می شوند. این مدل گیج های اختلاف فشاری در مدل های صفحه خشک و روغنی (733.31) نیز موجود هستند که با توجه به نوع کاربری انتخاب و خریداری می شوند. در ادامه مشخصات فنی مهم این مدل ذکر می شوند:

سایز صفحه نمایش:

  • 100 میلیمتر (4 اینچ)
  • 160 میلیمتر (6 اینچ)



متریال دیافراگم:

  • برای گیج های با رنج کمتر از 250 میلی بار از استیل 316
  • برای گیج های بیشتر از 250 میلی بار از متریال اینکونل



متریال قاب:

  • استیل 304
  • استیل 316



کلاس دقت:

  • 1
  • 6
  • 5



رنج های قابل اندازه گیری:

  • 0 تا 2500 میلی بار
  • 0 تا 40 بار
  • 0 تا 2500 کیلوپاسکال
  • 0 تا 600 پی اس آی
  • 0 تا 250 اینچ آب



سایز اتصال پورت ها:

  • G 1/4
  • G 1/2
  • ¼ NPT
  • ½ NPT



محدوده دمایی سیال:

  • -20 تا 100 درجه سانتیگراد
  • -20 تا 120 درجه سانتیگراد
  • -20 تا 150 درجه سانتیگراد



درجه حفاظتی نفوذ:

  • IP54
  • IP65
  • IP66



کاربردهای گیج اختلاف فشار ویکا مدل 732.31

  1. مناسب اندازه گیری فشار سیالات تهاجمی غیر ویسکوز(غلیظ) و سیالات غیر قابل کریسیتال شدن (یخ زدگی)
  2. مناسب کنترل و مانیتور کردن عملکرد پمپ
  3. مناسب مانیتور کردن گرفتگی فیلترها
  4. مناسب اندازه گیری سطح در مخازن سربسته

پرفروش ترین مدل های گیج اختلاف فشار ویکا

مزایا و ویژگی های گیج اختلاف فشار ویکا مدل 732.31

  1. قابلیت اندازه گیری اختلاف فشار از رنج های کوچک 0 تا 16 میلی بار گرفته تا رنج های بزرگ 0 تا 40 بار
  2. قابلیت عملکرد در فشار بالا تا رنج 40 بار
  3. مدل های 732.31 و 733.31 دارای قاب با سطح ایمنی S3 بر اساس استاندارد EN837 هستند.
  4. قسمت در تماس با سیال (chamber) بطور کاملا جوش داده شده می باشد.



گیج اختلاف فشار ویکا مدل 732.14 و 762.14

گیج‌ های اختلاف فشار ویکا مدل 732.14 بر اساس استاندارد EN837-3 تولید شده‌اند و در طیف وسیعی از رنج‌ ها و واحدهای مختلف برای اندازه‌گیری اختلاف فشار عرضه می‌ شوند. این مدل از گیج‌ های اختلاف فشار را میتوان در دو نوع صفحه خشک و روغنی (با کد مدل 733.14) تهیه کرد که بسته به شرایط عملیاتی و نوع کاربری، انتخاب مدل مناسب به سادگی امکان‌ پذیر است.

در ساخت این سری از گیج‌ های اختلاف فشار، از استنلس استیل بسیار مقاوم به خوردگی استفاده شده تا دوام و طول عمر بالا در محیط‌های صنعتی مختلف تضمین گردد. ساختار تمام فلزی و طراحی دقیق المنت حساس دیافراگمی، ایمنی مطلوب این دستگاه را حتی در شرایط اعمال فشار بیش از حد، تأمین می‌ کند.

بهره‌گیری از فولاد ضد زنگ با کیفیت بالا و فناوری نوین تولید، این گیج را به گزینه‌ای مناسب برای کاربرد در صنایع شیمیایی، فرآیند و محیط‌ های سخت تبدیل کرده است. محدوده اندازه‌گیری این گیج‌ ها از 0 تا 60 میلی‌ بار تا 0 تا 40 بار (معادل 0 تا 0.87 و 0 تا 580 psi) را شامل می‌ شود که نیاز طیف گسترده‌ای از کاربردهای صنعتی را برآورده می‌ سازد. برخی از مشخصات فنی این مدل ها در ادامه بیان می شود:



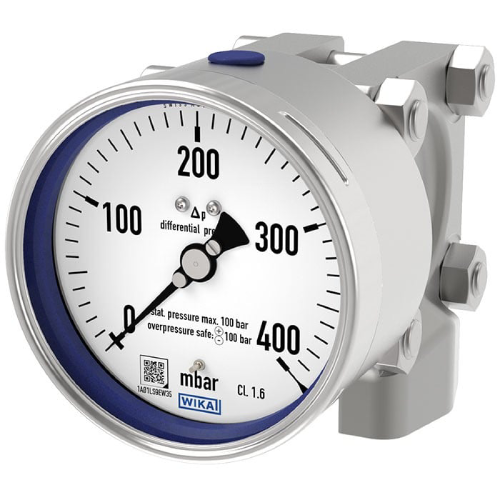

گیج اختلاف فشار ویکا مدل 732.14 و 762.14

سایز صفحه نمایش:

  • 100 میلیمتر (4 اینچ)
  • 160 میلیمتر (6 اینچ)



متریال دیافراگم:

  • برای گیج های مدل 732.14 و 733.14 از استیل 316 و هستلوی276
  • برای گیج های مدل 762.14 و 763.14 از متریال هستلوی 276 و مونل 2.4360



متریال قاب:

  • استیل 304
  • استیل 316



کلاس دقت:

  • 1
  • 6
  • 5



رنج های قابل اندازه گیری:

  • 0 تا 2500 میلی بار
  • 0 تا 40 بار
  • 0 تا 4000 کیلوپاسکال
  • 0 تا 600 پی اس آی



سایز اتصال پورت ها:

  • G 1/4
  • G 1/2
  • ¼ NPT
  • ½ NPT



محدوده دمایی سیال:

  • -20 تا 100 درجه سانتیگراد
  • -20 تا 200 درجه سانتیگراد



درجه حفاظتی نفوذ:

  • IP54
  • IP65
  • IP66

کاربردهای گیج اختلاف فشار ویکا مدل 732.14 و 762.14

  1. مناسب اندازه گیری فشار سیالات تهاجمی غیر ویسکوز(غلیظ) و سیالات غیر قابل کریسیتال شدن (یخ زدگی)
  2. مناسب کنترل و مانیتور کردن عملکرد پمپ
  3. مناسب مانیتور کردن گرفتگی فیلترها
  4. مناسب اندازه گیری سطح در مخازن سربسته



مزایا و ویژگی های گیج اختلاف فشار ویکا مدل 732.14 و 762.14

  1. قابلیت اندازه گیری طیف وسیعی از رنج های اختلاف شامل از 1- تا 30 بار گرفته تا 0 تا 40 بار
  2. قابلیت عملکرد در فشار های بسیار بالا (استاتیک پرشر) از 40 بار تا 650 بار (قابل انتخاب)
  3. دارای عملکرد دمپر عقربه نمایشگر توسط سیال قابل انتقال داخل چمبر
  4. مدل های 762.14 و 763.14 دارای متریال مونل هستند.

تفاوت گیج اختلاف فشار با گیج فشار معمولی (راهنمای تخصصی خریداران)



گیج فشار معمولی ابزاری است که برای اندازه‌گیری فشار یک سیال نسبت به فشار محیط (فشار نسبی) یا فشار خلا (فشار مطلق) استفاده می‌ شود. این نوع گیج‌ ها تنها یک پورت ورودی دارند و به طور مستقیم فشار لحظه‌ای سیال را در همان نقطه نشان می‌ دهند. به بیان ساده‌ تر، گیج فشار فقط مقدار فشاری که سیال در یک مسیر یا مخزن خاص اعمال می‌ کند را نمایش می‌ دهد و برای پایش و کنترل فشار در نقاط مجزا به کار می‌ رود.

در مقابل، گیج اختلاف فشار ابزاری تخصصی‌ تر است که به منظور اندازه‌ گیری تفاوت فشار بین دو نقطه از یک سیستم طراحی شده است. این گیج‌ ها با داشتن دو پورت ورودی (پورت فشار بالا و پورت فشار پایین)، اختلاف فشار بین ورودی‌ ها را محاسبه و نمایش می‌ دهند.

اطلاعات حاصل از گیج اختلاف فشار، میزان تفاوت یا افت فشار میان دو نقطه را به کاربر نمایش می‌ دهد. همین ویژگی موجب شده استفاده از گیج اختلاف فشار در پایش عملکرد فیلترها، شناسایی گرفتگی لوله‌ ها، اندازه‌گیری سطح مخازن (به‌ ویژه مخازن تحت فشار) و کنترل جریان بسیار پرکاربرد باشد.

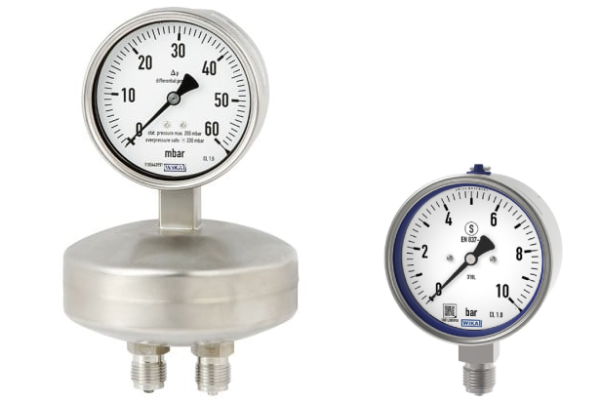

تفاوت گیج اختلاف فشار با گیج فشار معمولی (راهنمای تخصصی خریداران)

به طور خلاصه، اگر هدف شما صرفاً مشاهده وضعیت فشار یک سیال باشد، گیج فشار معمولی گزینه مناسب‌ تری است. اما اگر نیاز به آگاهی از اختلاف فشار میان دو نقطه مختلف دارید مثلاً بررسی عملکرد فیلترها یا تشخیص افت فشار در مسیر، گیج اختلاف فشار انتخاب تخصصی و دقیقی خواهد بود.

این تفاوت‌ های ساختاری و عملکردی، اولین و مهم‌ ترین نکته در انتخاب ابزار مناسب برای هر فرآیند صنعتی به شمار می‌ روند. توجه به تعداد پورت ورودی، نوع نمایش فشار، و کاربرد مورد انتظار، نقش مهمی در افزایش بهره‌ وری و ایمنی سیستم ایفا می‌ کند.




نکات مهم در انتخاب گیج اختلاف فشار



در فرآیند انتخاب و خرید گیج اختلاف فشار توجه به مشخصات فنی و کاتالوگ محصول بسیار حائز اهمیت است. برخی از مهمترین نکاتی که در هنگام خرید گیج اختلاف فشار باید در نظر گرفته شود عبارتنداز:

  • برند و کشور سازنده
  • وضعیت محصول (نو یا دست دوم)
  • محدوده اندازه گیری فشار
  • سایز صفحه نمایش
  • واحد اندازه گیری
  • نوع و سایز اتصال فرآیندی
  • متریال (بدنه، دیافراگم و اتصالات)
  • نوع نصب (عمودی یا افقی)
  • قابلیت تزریق روغن




خرید گیج اختلاف فشار از فروشگاه پیکاتک



فروشگاه تخصصی ابزار دقیق پیکاتک ، با سال‌ها تجربه‌ی موفق در تأمین و فروش تجهیزات ابزار دقیق، یکی از معتبرترین مراجع تخصصی این حوزه در کشور به شمار می‌ رود. این مجموعه کامل‌ ترین طیف محصولات ابزار دقیق شامل انواع سنسورهای فشار، دما، سطح و جریان، ترانسمیترها، کنترلرهای صنعتی، نمایشگرها، رکوردرها و تجهیزاتی برای اتوماسیون خطوط تولید را به مشتریان عرضه می‌ نماید.

در پیکاتک، مجموعه گسترده‌ای از گیج‌ های فشار در انواع مدل‌ ها مانند روغنی و خشک، استیل، اختلاف فشار و … از برندهای معتبر جهانی نظیر ASHCROFT، BARTON، FISHER، WIKA، NUOVA FIMA، PAKKENS و دیگر برندها با تضمین کیفیت، قیمت رقابتی و ارسال سریع به سراسر ایران ارائه می‌ شود.

این فروشگاه به عنوان تامین‌ کننده تخصصی ابزار دقیق، امکان خرید انواع گیج اختلاف فشار را با تضمین اصالت کالا، قیمت مناسب، ارائه راهنمایی فنی و مشاوره تخصصی، و ارسال فوری به تمام نقاط کشور فراهم کرده است. همچنین قیمت انواع گیج اختلاف فشار بر اساس پارامترهایی مانند محدوده اندازه‌گیری، جنس بدنه، برند و کشور سازنده متغیر است.

برای دریافت مشاوره رایگان، اطلاع از آخرین موجودی کالا و استعلام قیمت به‌ روز گیج‌ اختلاف فشار، کافی است با کارشناسان فروش پیکاتک تماس بگیرید یا از بالای همین صفحه اقدام به ثبت سفارش فرمایید. همچنین می‌ توانید جهت مشاوره تخصصی فنی، بازدید از انبار و خرید مطمئن تجهیزات ابزار دقیق، با شماره 88109770-021 با ما در ارتباط باشید و تجربه خریدی حرفه‌ ای و آسان را با پیکاتک تجربه کنید.




سوالات متداول گیج اختلاف فشار



گیج اختلاف فشار چه کاربردهایی دارد و در چه مواردی باید استفاده شود؟

گیج اختلاف فشار برای اندازه‌ گیری اختلاف فشار بین دو نقطه در یک سیستم مورد استفاده قرار می‌ گیرد. این ابزار معمولاً در مانیتورینگ افت فشار فیلترها، کنترل انسداد لوله‌ ها، پایش سطح مخازن (با اختلاف فشار)، اندازه‌ گیری جریان سیالات و سایر فرآیندهای صنعتی کاربرد دارد.



تفاوت گیج اختلاف فشار با مانومتر یا گیج فشار معمولی چیست؟

گیج فشار معمولی فقط فشار در یک نقطه را اندازه‌گیری می‌ کند، اما گیج اختلاف فشار مقدار اختلاف بین دو نقطه (یا دو ورودی) را گزارش می‌ دهد. این قابلیت به ویژه در سیستم‌ هایی که اندازه‌گیری افت فشار اهمیت دارد کاربردی است.



استفاده از گیج روغنی (گلیسیرینی) یا خشک چه تفاوتی در عملکرد دارد؟

مدل‌ های روغنی (گلیسیرینی) نسبت به لرزش و شوک‌های مکانیکی مقاوم‌ تر هستند و برای محیط‌های با ارتعاش یا ضربه توصیه می‌شوند. مدل خشک برای محیط‌های آرام‌تر و بدون لرزش مناسب است.



چرا در گیج اختلاف فشار صنعتی از بدنه استیل استفاده می‌ شود؟

استفاده از استنلس استیل موجب مقاومت بالا در برابر خوردگی، اکسیداسیون و سازگاری با سیالات خورنده و محیط‌های صنعتی می‌شود. بدنه استیل عمر مفید دستگاه را افزایش داده و ایمنی بالاتری را فراهم می‌کند.



چه دقتی برای گیج اختلاف فشار مناسب است و چگونه آن را انتخاب کنیم؟

دقت گیج براساس حساسیت مورد نیاز فرایند و محدوده اندازه‌گیری تعیین می‌ شود. هرچه رنج اندازه‌گیری کوچک‌تر و فرآیند حساس‌تر باشد، نیاز به گیج با دقت بالاتر دارید. معمولاً دقت گیج اختلاف فشار به صورت درصدی از رنج کامل بیان می‌ شود.



آیا گیج اختلاف فشار مناسب سیالات خورنده یا گازهای سمی است؟

در مدل‌ هایی که تمام قطعات در تماس با سیال از استیل ضدزنگ تخصصی ساخته شده‌اند (مانند ویکا)، امکان استفاده در محیط با سیالات خورنده یا گازهای خطرناک وجود دارد. انتخاب جنس متناسب با فرآیند اهمیت بالایی دارد.
