گیج اختلاف فشار ویکا

گیج اختلاف فشار ویکا چیست؟

گیج اختلاف فشار ویکا (Wika Differential Pressure Gauge) یکی از پرکاربردترین تجهیزات ابزاردقیق در صنایع مختلف به شمار می‌ رود که برای اندازه‌ گیری اختلاف فشار میان دو نقطه از یک سیستم طراحی شده‌ است. این تجهیز نقش کلیدی در نگهداری، کنترل و ایمنی فرآیندها ایفا می‌ کند و با توجه به عملکرد دقیق و طول عمر بالا، همواره انتخاب اول کارشناسان ابزاردقیق و صنایع بزرگ بوده است.

گیج های اختلاف فشار برای نظارت بر آلودگی فیلتر، اندازه‌گیری سطح در مخازن بسته، اندازه‌ گیری فشار بیش از حد در اتاق‌ های تمیز، اندازه‌گیری جریان سیالات گازی و مایع و کنترل کارخانه‌ های پمپاژ مناسب می باشند. در گیج‌ های اختلاف فشار، از انواع المنت های فشار (دیافراگمی، کپسولی، بوردن تیوب و غیره) استفاده می‌ شود. این تجهیزات با انواع المنت اندازه گیری فشار طیف گسترده ای از محدوده های فشار از 0 ... 0.5 میلی‌ بار تا 0 ... 1000 بار را پوشش می دهند.

شرکت ویکا (WIKA) با بیش از 70 سال تجربه و تخصص در طراحی و تولید انواع گیج اختلاف فشار، همواره جزو برندهای پیشرو و مرجع در بازار ایران و جهان بوده است. محصولات این برند با دقت بالا، قابلیت اطمینان طولانی و گارانتی معتبر ارائه می‌شوند و در صنایع حساس و حیاتی بیشترین سهم بازار را به خود اختصاص داده‌اند. صنایع نفت و گاز، پتروشیمی، داروسازی، صنایع غذایی، تاسیسات آب و فاضلاب و نیروگاهی، هریک بسته به نیاز، از گیج‌ های اختلاف فشار ویکا در پروژه‌ های اصلی خود بهره می‌ برند.

هنگام خرید گیج اختلاف فشار ویکا، به مواردی مانند محدوده اندازه‌گیری، نوع المنت سنجش، اندازه صفحه نمایش (قطر گیج)، نوع اتصال، جنس بدنه، درجه حفاظتی (IP)، و قابلیت ضد انفجار بودن (Ex) توجه ویژه‌ای داشته باشید تا دستگاه کاملاً متناسب با کاربرد صنعتی شما انتخاب شود. انتخاب صحیح این تجهیز، نیازمند شناخت دقیق شرایط فرآیندی و مشاوره تخصصی است. پیکاتک در کنار شماست تا با راهنمایی فنی و عرضه محصولات اصلی، دغدغه‌ های انتخاب و خرید شما را برطرف کند.

مشخصات فنی دی پی گیج ویکا

گیج‌های اختلاف فشار برند ویکا با رعایت استاندارد EN 837-3 طراحی شده‌اند. طبق این استاندارد، گیج اختلاف فشار باید دارای سطح ایمنی S3 باشد، به شکلی که در صورت پارگی دیافراگم، فشار از پشت آن تخلیه شود و به صفحه نمایشگر آسیبی نرسد. تمام مدل‌های طراحی شده برند ویکا این قابلیت را پشتیبانی می‌کنند. در جدول زیر مشخصات فنی پایه انواع گیج اختلاف فشار ویکا را بررسی کرده‌ایم.

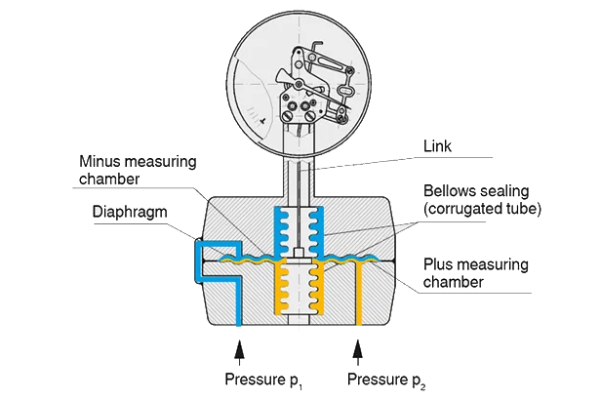

گیج اختلاف فشار ویکا چگونه کار می کند؟

گیج اختلاف فشار ویکا (WIKA) بر اساس ساختاری مهندسی‌ شده و دقیق طراحی شده است تا اختلاف فشار میان دو نقطه از یک سیستم را به شکل مکانیکی و کاملاً قابل اعتماد نشان دهد. در داخل گیج اختلاف فشار، دو محفظه‌ ی جداگانه تعبیه شده است که هر یک به یکی از نقاط فشار در سیستم متصل می‌ شوند. این دو محفظه به وسیله‌ی یک المنت حساس به فشار، مانند دیافراگم فلزی، بوردن تیوب یا المنت کپسولی از یکدیگر تفکیک شده‌اند.

هنگامی که فشار واردشده به هر دو محفظه یکسان باشد، المنت فشار هیچ‌ حرکتی نمی‌کند و عقربه یا نمایشگر گیج روی صفر می‌ ماند و به محض ایجاد تفاوت میان فشار دو نقطه (مثلاً بالادست و پایین‌دست فیلتر یا دو سمت یک تجهیز)، المنت داخلی دچار انحراف یا جابجایی می‌ شود.

این جابجایی مکانیکی توسط یک سری قطعات انتقال‌ دهنده حرکت (لولای انتقال، محور مرکزی و چرخ‌ دنده‌ های دقیق) به نشانگر یا صفحه عقربه‌ای گیج منتقل می‌ شود. در نتیجه، مقدار اختلاف فشار به صورت کاملاً واضح و دقیق روی صفحه نمایش داده می‌ شود.

این مکانیزم تماماً مکانیکی است و به منبع تغذیه الکتریکی نیاز ندارد، بنابراین حتی در محیط‌های صنعتی دشوار با نوسان برق، دمای بالا یا ارتعاش زیاد، عملکرد دستگاه کاملاً باثبات و دقیق خواهد بود. طراحی گیج اختلاف فشار ویکا به‌ گونه‌ای است که علاوه بر حساسیت بالا، در برابر اضافه‌بار ناگهانی یا شوک‌ های فشاری نیز مقاوم است.

انواع مدل های گیج اختلاف فشار ویکا

شرکت آلمانی ویکا به عنوان یکی از برترین تولیدکنندگان تجهیزات ابزاردقیق، طیف بسیار متنوعی از گیج‌ های اختلاف فشار را برای پاسخگویی به نیازهای صنایع مختلف عرضه می‌ کند. هر یک از این مدل‌ ها دارای ویژگی‌ ها، ساختار فنی و کاربردهای خاص خود هستند که در ادامه معرفی می شوند:

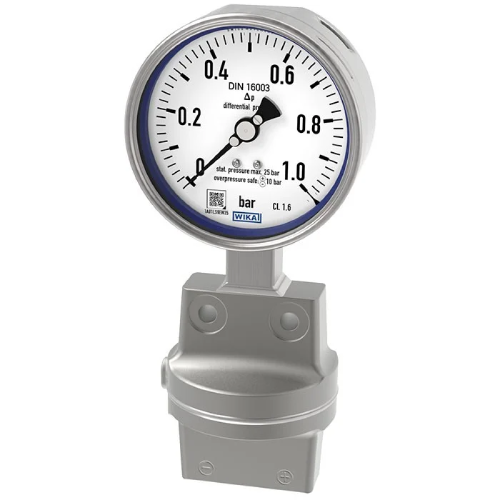

گیج اختلاف فشار ویکا مدل های 732.31, 733.31, 732.51, 733.51

گیج‌ های اختلاف فشار مدل 732.31، 733.31، 732.51 و 733.51 شرکت WIKA با بدنه‌ای کاملاً استنلس استیل و مقاوم در برابر خوردگی، انتخابی مطمئن برای اندازه‌گیری فشار در صنایع حساس هستند. این سری از گیج‌ ها با محفظه‌ی تمام فلزی تولید شده‌اند تا اطمینان از عملکرد بدون نشتی در طولانی‌ مدت را بدون استفاده از هرگونه المان آب‌بندی الاستومری فراهم کنند.

مهمترین ویژگی این مدل‌ ها، مقاومت فوق‌ العاده در برابر اضافه بار است که به لطف ساختار فلزی و طراحی ویژه‌ی عنصر اندازه‌گیری دیافراگمی حاصل شده است. استفاده از مواد استنلس استیل باکیفیت و ساختار یکپارچه، این مدل‌ ها را برای مصارف سنگین در صنایع شیمیایی و مهندسی فرآیند به گزینه‌ای ایده‌آل تبدیل می‌کند. این گیج‌ ها برای اندازه‌گیری اختلاف فشار در سیالات مایع و گازی، حتی در محیط‌ های به شدت خورنده، مناسب هستند و عملکرد قابل اعتماد خود را در شرایط مختلف محیطی حفظ می‌ کنند.

نسخه خاص این سری با عنوان POLARgauge® در دسترس است که امکان کارکرد در دماهای بسیار پایین تا منفی 70 درجه سانتی‌ گراد (معادل منفی 94 درجه فارنهایت) را فراهم می‌ کند. این قابلیت، گیج‌ های سری مذکور را برای کاربردهای ویژه در مناطق سرد یا صنایع نیازمند تحمل دمای پایین، مناسب می‌ سازد.

در مدل‌ های با سطح ایمنی “S3”، گیج‌ ها به یک شیشه نشکن، دیواره مانع مستحکم بین سیستم اندازه‌گیری و صفحه مجهز شده‌اند. این طراحی باعث می‌ شود در صورت بروز حادثه یا خرابی داخلی، سیال فرآیندی فقط از پشت دستگاه خارج شوند و اپراتور در قسمت جلویی، ایمن باقی بماند.

ویژگی های گیج اختلاف فشار ویکا مدل های 732.31, 733.31, 732.51, 733.51

• محدوده اندازه گیری اختلاف فشار از  0 ... 16 mbar to 0 ... 40 bar or 0 ...10 inH2O to 0 ... 600 psi
• نظارت و کنترل پمپ و فیلتر
• مناسب برای سیالات خورنده گازی و مایع که ویسکوزیته یا کریستالی بالایی ندارند
• اندازه‌ گیری سطح در مخازن بسته
• فشار عملیاتی بالا و ایمنی اضافه بار بالا تا 40 بار [600 psi]
• محفظه تمام جوش داده شده برای سیالات خورنده
• دارای مدل‌ های 732.31 و 733.31: بدنه با سطح ایمنی "S3" طبق استاندارد EN 837

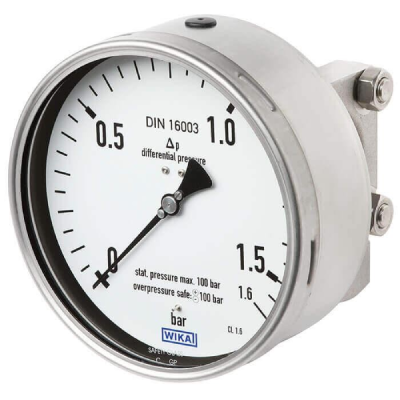

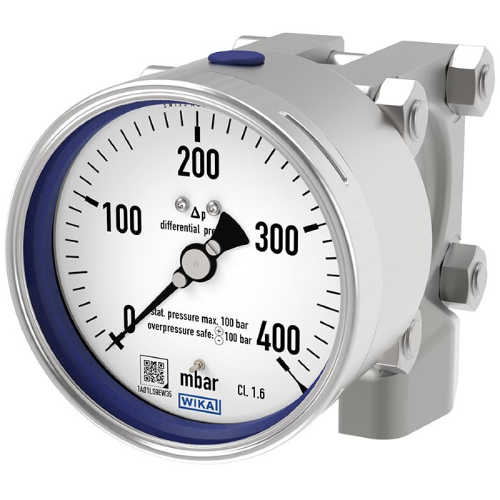

گیج اختلاف فشار ویکا مدل های 732.14, 762.14

این گیج‌ های اختلاف فشار با استفاده از فولاد ضد زنگ بسیار مقاوم در برابر خوردگی ساخته شده‌اند و به لطف ساختار کاملاً فلزی و طراحی مهندسی عنصر اندازه‌گیری دیافراگمی، ایمنی بالای اضافه بار را ارائه می‌ دهند. بهره‌گیری از متریال استنلس استیل با کیفیت و ساختاری مستحکم، این گیج‌ ها را به گزینه‌ای ایده‌ آل برای کاربردهای سخت و محیط‌های فرآیندی و صنایع شیمیایی تبدیل کرده است.

علاوه بر این، بخش‌ های در تماس با سیال در برخی مدل‌ ها، از آلیاژهای خاصی مانند مونل (Monel) یا هستلوی (Hastelloy) ساخته می‌ شوند تا بیشترین مقاومت را در برابر مواد خورنده و شرایط خاص محیطی فراهم کنند. این گیج‌ های اختلاف فشار محدوده‌های اندازه‌گیری متنوعی را از 0 ... 60 میلی‌بار تا 0 ... 40 بار [0 ... 0.87 تا 0 ... 580 psi] پوشش می‌ دهند و نیازهای مختلف صنایع برای کنترل و نظارت بر انواع سیالات مایع و گازی، حتی در محیط‌های خورنده، را به طور کامل برآورده می‌ سازند.

ویژگی های گیج اختلاف فشار ویکا مدل های 732.14, 762.14

• محدوده اندازه گیری اختلاف فشار از -1 … +30 بار [-14.5 … 435 psi] تا 0 … 40 بار [0 … 580 psi]
• مدل 76x.14: نسخه با متریال مونل
• فشار کاری بالا (فشار استاتیک) و ایمنی در برابر اضافه بار بالا، قابل انتخاب بین 40 بار [580 psi]، 100 بار [1450 psi]، 250 بار [3625 psi]، 400 بار [5800 psi] و 650 بار [9425 psi]
• وجود روغن در محفظه اندازه‌گیری، در صورت تغییرات زیاد نرخ فشار، موجب کاهش نوسان نشانگر می شود.
• کاربرد برای نظارت و کنترل پمپ، فیلتر و اندازه‌گیری سطح در مخازن بسته و مناسب برای سیالات خورنده گازی و مایع که ویسکوزیته یا کریستالی بالایی ندارند.

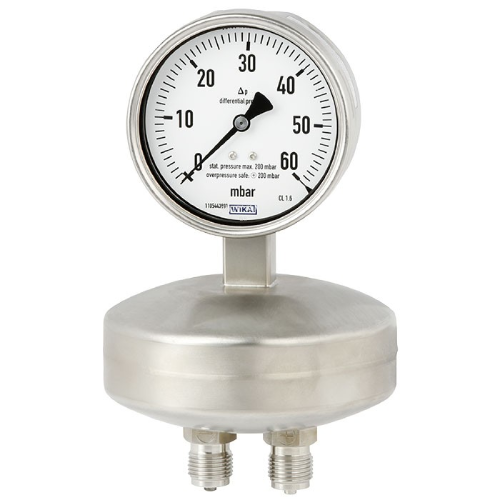

گیج اختلاف فشار ویکا مدل 736.51

گیج اختلاف فشار کپسولی مدل 736.51 بر پایه المنت اندازه‌گیری کپسولی معتبر طراحی شده و گزینه‌ای تخصصی برای اندازه‌گیری فشارهای بسیار پایین به شمار می‌ رود. با افزایش فشار ورودی، المنت کپسولی به صورت متناسب منبسط شده و این حرکت به نمایشگر منتقل می‌ شود تا مقدار فشار به دقت نمایش داده شود.

این مدل در صورت نیاز با انواع کنتاکت سوئیچ شامل کنتاکت مغناطیسی ضربه‌ای، سوئیچ نی (Reed Switch) و کنتاکت‌ الکترونیکی نیز ارائه می‌ شود.برای راه‌اندازی سیستم‌های کنترل منطقی برنامه‌پذیر (PLC)، امکان استفاده از سوئیچ‌های نی و کنتاکت‌های الکترونیکی وجود دارد و به این ترتیب، اتصال و گزارش‌ گیری خودکار و مطمئن از وضعیت عملکرد دستگاه تسهیل می‌ شود.

ویژگی های گیج اختلاف فشار ویکا مدل 736.51

• محدوده اندازه‌گیری اختلاف فشار از 0 … 2.5 میلی‌ بار
• دارای حفاظت در برابر نفوذ IP66
• بدنه و قسمت های در تماس با آب از جنس استیل ضد زنگ
• نظارت بر فیلتر در سیستم‌ های تهویه و گرمایش یا در اتاق‌ های تمیز و تحت فشار بیش از حد
• نظارت بر فشار ونتیلاتور و فشار انفجار با کنترل اختلاف فشار
•  کاربرد در صنایع فرآیندی مانند صنایع شیمیایی، صنایع پتروشیمی، صنایع دریایی
• مناسب سیالات خورنده
• اندازه‌گیری اختلاف فشار در مکان‌ های اندازه‌گیری با اختلاف فشار بسیار کم، برای سیالات شفاف، گازی، خشک، تمیز، بدون روغن و گریس، همچنین در محیط‌های خورنده
• نسخه با کنتاکت سوئیچ برای کاربردهای PLC

ویژگی‌های دی پی گیج ویکا

ویژگی‌های فنی طراحی شده در انواع دی پی گیج ویکا فقط لیستی از قابلیت‌ها نیستند. بلکه هر کدام از این ویژگی‌ها پاسخی به یک چالش واقعی در صنعت هستند. اگر بدانید که کدام ویژگی برای چه نوع شرایطی است، انتخاب شما هوشمندانه‌تر است. به عنوان مثال اگر خط شما در معرض خطای اپراتور و باز شدن ناگهانی شیرها است، گیج باید حفاظت اضافه فشار داشته باشد. در غیر این صورت یک اشتباه ساده انسانی کافی است تا دیافراگم گیج پاره شود. در ادامه ویژگی‌های فنی و عملیاتی انواع دی پی گیج ویکا را بررسی کنیم.

• سطح ایمنی S3 و قابلیت تخلیه از پشت (Blow-Out Back)

قابلیت Blow-Out Back برجسته‌ترین ویژگی ایمنی گیج‌های اختلاف فشار ویکا است. طبق استاندارد EN 837-3 تمام گیج‌های اختلاف فشار ویکا با رعایت سطح ایمنی S3 و قابلیت تخلیه از پشت طراحی شده‌اند. اگر دیافراگم این گیج‌ها تحت فشار بیش از حد پاره شود، فشار از طریق یک دریچه در پشت گیج تخلیه می‌شود و آسیبی به شیشه جلویی نمی‌رسد.

• طراحی با چمپر کاملا جوش خورده

اگر سیالات فرایند شدیداً آلوده، سمی، اشتعال‌پذیر و یا اسیدی هستند، با ضریب اطمینان بالا یکی از انواع گیج اختلاف فشار ویکا را تهیه کنید. زیرا برای طراحی این گیج‌ها از چمبر کاملاً جوش خورده استفاده شده است.

تمام اتصالات چمبر (محفظه‌ای که سیال وارد آن می‌شود) در دی پی گیج ویکا با جوش آرگون به یکدیگر متصل هستند. از هیچ قطعه لاستیکی یا پلاستیکی به عنوان آببندی و در تماس با سیال استفاده نشده است. این یعنی هیچ متریالی وجود ندارد که به علت تماس با سیالات خورنده، شیمیایی قوی و یا شرایط فرایندی در طول زمان خشک شده، ترک بخورد و نشتی بدهد. از این قابلیت ویژه می‌توانید در خطوط گاز سمی (H₂S، کلر، آمونیاک)، سیالات خورنده (اسیدها، حلال‌ها) و مخازن تحت فشار استفاده کنید. البته در نظر داشته باشید که چمپر جوش خورده این گیج‌ها غیر قابل تعمیر است.

• تنوع گسترده متریال دیافراگم

تنوع گسترده در متریال دیافراگم ویژگی برجسته انواع دی پی گیج ویکا است. برند Wika کاملاً هدفمند و هوشمندانه انواع سناریوهای صنعتی و طیف کاملی از سیالات را پیش بینی کرده و از دیافراگم‌های تخصصی استفاده می‌کند. اگر قصد خرید دی پی گیج ویکا دارید، حتماً متریال دیافراگم را با سیال فرایند تطبیق دهید. دیافراگمی که در برابر سیال اشتباهی قرار بگیرد، در عرض چند ماه پوسیده می‌شود و گیج عملاً مستهلک شده است. در جدول زیر انواع متریال‌ دیافراگم این گیج‌ها را بررسی کرده‌ایم:

• مدل‌ های روغن برای محیط‌ های پرلرزش

برخی مدل‌های دی پی گیج ویکا مانند سری ۷۳۳ و یا ۷۶۳ از نوع روغنی هستند. فضای داخل قاب این مدل‌ها از روغن گلیسیرین یا سیلیکون پر شده است. این روغن تمام لرزش بدنه گیج را جذب کرده و برای روانکاری دائمی مکانیزم چرخ دنده‌های داخلی گیج مناسب است.

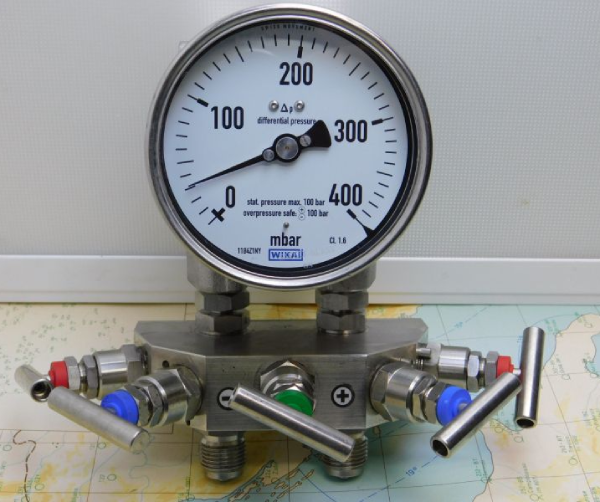

کاربرد های گیج اختلاف فشار ویکا

گیج اختلاف فشار ویکا به دلیل طراحی مهندسی، متریال باکیفیت و دقت بالا، در طیف وسیعی از صنایع به عنوان ابزاری کلیدی برای نظارت، کنترل و افزایش ایمنی فرآیند مورد استفاده قرار می‌ گیرد. در ادامه مهم‌ ترین کاربردهای این گیج در انواع صنایع آورده شده است:

1. نظارت و کنترل عملکرد پمپ‌ ها

یکی از کاربردهای پراهمیت گیج اختلاف فشار ویکا، پایش عملکرد پمپ‌ های صنعتی است. با نصب این گیج در بخش ورودی و خروجی پمپ، اختلاف فشار بین دو نقطه به صورت مستمر کنترل می‌ شود. این کار کمک می‌ کند تا هرگونه افت راندمان، انسداد یا آسیب احتمالی به سرعت شناسایی شود. در سیستم‌ های حیاتی مانند پالایشگاه‌ ها، پتروشیمی و صنایع آب و فاضلاب، این نظارت نقش مهمی در جلوگیری از خرابی ناگهانی پمپ‌ ها ایفا می‌کند.

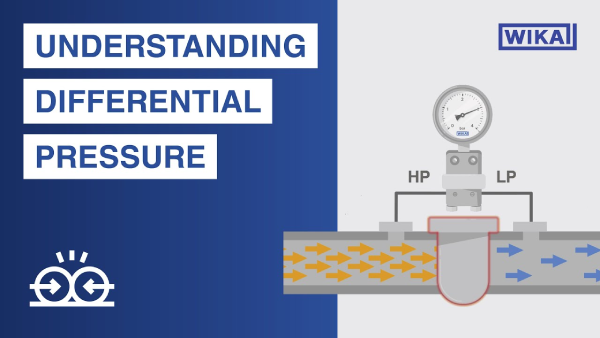

2. پایش وضعیت فیلترها

در خطوط فرآیندی صنایع شیمیایی، دارویی، غذایی و نیروگاهی، نصب گیج اختلاف فشار ویکا قبل و بعد از فیلترها، امکان شناسایی سریع گرفتگی یا اشباع فیلتر را فراهم می‌ کند. زمانی که اختلاف فشار بیش از حد مجاز شود، اپراتور متوجه نیاز به تعویض یا شستشوی فیلتر می‌ شود؛ این موضوع باعث افزایش راندمان و جلوگیری از آسیب به تجهیزات می‌ گردد.

3. اندازه‌گیری سطح مایعات مخازن تحت فشار

یکی از کاربردهای فنی و خاص گیج اختلاف فشار ویکا، اندازه‌گیری سطح مایع در مخازن بسته یا تحت فشار است. با نصب دو اتصال گیج در ارتفاع بالا و پایین مخزن، اختلاف فشار بین دو نقطه بیانگر ارتفاع و در نتیجه حجم سیال داخل مخزن خواهد بود. این روش، یک راه‌حل دقیق و بی‌ نیاز از برق برای پایش سطح مایعات در صنایع نفت، پتروشیمی، غذایی، دارویی و آب‌ شیرین‌کن‌ ها محسوب می‌ شود.

4. کاربرد با سیالات خورنده و فرآیندهای حساس

به دلیل استفاده از متریال‌ های مقاوم مانند استنلس استیل، مونل و هستلوی، گیج اختلاف فشار ویکا برای سیالات گازی و مایعات خورنده یا در محیط‌ هایی با رطوبت و دمای بالا کاملاً مناسب است. این گیج‌ ها فاقد قطعات داخلی حساس به خوردگی یا رسوب هستند و برای پایش اختلاف فشار در خطوط انتقال اسید، باز، مواد شیمیایی فعال و حتی در محیط‌ های دریایی گزینه‌ای مطمئن به شمار می‌آیند.

قیمت گیج اختلاف فشار ویکا

قیمت دی پی گیج ویکا در نگاه اول ممکن است بالا به نظر آید، اما اگر هزینه واقعی یک اندازه‌گیری اشتباه یا یک توقف خط تولید و حتی یک نشتی خطرناک را در نظر بگیرید، این قیمت دیگر از جنس هزینه نیست. بلکه تبدیل به سرمایه‌گذاری ایمن می‌شود. هر کدام از پارامترهای فنی نقش تعیین کننده روی قیمت دی پی گیج ویکا دارند.

• رنج‌های استاندارد و پرکاربرد (مثلاً صفر الی 1 بار یا صفر الی ۱۰ بار) قیمت پایین‌تری دارند. اما رنج‌های خاص خیلی پایین تا زیر ۶۰ میلی بار و یا خیلی بالا تا فراتر از ۲۵ بار با قیمت بالاتری عرضه می‌شوند.
• مدل‌های استاندارد مانند 732.31 با تحمل فشار استاتیک ۴۰ بار تقریباً ارزان قیمت هستند. اما مدل‌های فشار بالا مانند 732.14 که تحمل فشار استاتیک آنها تا ۶۵۰ بار است، گرانتر می‌شوند.
• گیج‌ها با دیافراگم پایه استیل ۳۱۶ از همه ارزان‌تر هستند. دیافراگم Inconel در حدود ۳۰ درصد و دیافراگم هاستلوی در حدود ۶۰ درصد گرانتر است. قیمت گیج‌ها با دیافراگم Monel نیز از تمام مدل‌ها بالاتر است.
• یک گیج اختلاف فشار ویکا خشک مانند ۷۳۲ به مراتب ارزان‌تر از همان مشخصات اما طراحی روغنی است. همچنین مدل‌های روغنی سیلیکونی از گلیسرین گران‌تر هستند.

خرید گیج اختلاف فشار ویکا

پیکاتک یک استارتاپ پیشرو و تخصصی در حوزه خرید و فروش آنلاین تجهیزات ابزار دقیق، پایپینگ، شیرآلات صنعتی و اتصالات است که با شعار «رشد و توسعه کسب‌وکار صنعتی» پا به عرصه بازار ابزار دقیق ایران گذاشته است. این فروشگاه با ارائه طیف گسترده‌ای از محصولات ابزار دقیق، شیرآلات صنعتی، تجهیزات تست و اندازه‌گیری، اتصالات و آهن‌ آلات از معتبرترین برندهای جهانی مانند WIKA، ABB، Rosemount، Danfoss و…، توانسته است نیاز صنایع حساس و پیشرفته کشور را به صورت یکپارچه و هوشمند برآورده کند.

اگر به دنبال خرید گیج اختلاف فشار ویکا (WIKA) با قیمت مناسب و دریافت مشاوره تخصصی هستید، فروشگاه اینترنتی پیکاتک به عنوان مرجع تخصصی ابزار دقیق و محصولات صنعتی، بهترین گزینه برای شما است. محصولات عرضه‌ شده توسط پیکاتک، شامل مدل‌ های محبوب و تخصصی و مدل‌ های با دقت و ظرفیت متنوع برای انواع کاربردهای صنعتی هستند. جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی و استعلام قیمت گیج اختلاف فشار ویکا می توانید با کارشناسان فروش ما به شماره  88109770-021 تماس بگیرید.

راهنمای خرید دی پی گیج ویکا

ویکا طیف گسترده از انواع گیج‌های اختلاف فشار را تولید می‌کند که هر کدام قابلیت‌های فنی و کاربردی تخصصی دارند. خرید دی پی گیج ویکا اگر بدون دقت و صرفاً براساس موجودی بازار یا قیمت ارزان‌تر انجام شود، به اندازه انتخاب یک گیج کاملاً اشتباه، پرهزینه و خطرناک است. اگر قصد خرید گیج اختلاف فشار ویکا را دارید، حتماً موارد زیر را با جزئیات دقیق و مهندسی شده بررسی کنید.

• بررسی رنج اختلاف فشار فرایند

هنگام خرید گیج اختلاف فشار ویکا دارید، ابتدا باید محدوده فشار پایین و بالای فرایند را تحلیل کنید و سپس محصول متناسب را تهیه نمایید. برند ویکا انواع گیج‌های اختلاف فشار خود را در رنج‌های بسیار پایین (صفر الی ۱۶ میلی بار) تا رنج‌های بسیار بالا (صفر الی ۴۰ بار) عرضه می‌کند.

رنج گیج مورد نظر را به شکلی انتخاب کنید که اختلاف فشار نرمال فرایند شما در محدوده ۵۰ الی ۷۵ درصد صفحه قرار بگیرد. اگر اختلاف فشار نرمال 0.5 بار است، گیج 1 بار از برند Wika تهیه کنید. رنج بالاتر به معنای خطای بیشتر است، زیرا کلاس دقت نسبت به کل رنج محاسبه می‌شود. از طرفی اگر رنج را خیلی پایین در نظر بگیرید، با اولین نوسان دیافراگم گیج به نشیمنگاه می‌چسبد و از کار می‌افتد.

• محاسبه فشار استاتیک خط

در لحظه انتخاب گیج‌ها حتماً مقدار فشار استاتیک را محاسبه کنید. فشار استاتیک یعنی همان فشاری که دائماً به هر دو طرف دیافراگم گیج وارد می‌شود. برند ویکا دو خانواده اصلی دارد:

1. مدل‌های استاندارد (مانند 732.31 و 733.31) که تا ۴۰ بار فشار استاتیک را تحمل می‌کنند.
2. مدل‌های فشار بالا (مانند 732.14 و 762.14) که تا ۶۵۰ بار فشار استاتیک را تحمل می‌کنند.

فشار کاری خط را از روی نقشه P&ID یا پلاک پمپ بخوانید. اگر بالای ۴۰ بار است، از مدل‌های استاندارد تهیه نکنید و سراغ مدل‌های فشار بالا مانند 732.14 یا 762.14 بروید.

• تطبیق متریال دیافراگم را با نوع سیال

برند ویکا برای انتخاب دیافراگم دی پی گیج‌ها چهار گزینه اصلی و کاملاً متنوع برای سازگاری با انواع سیالات صنعتی را عرضه کرده است. اما گاها می‌بینیم که مشتریان با محدودیت‌های اقتصادی این بخش بسیار مهم را انتخاب می‌کنند. هرگز متریال دیافراگم این گیج‌ها را براساس قیمت انتخاب نکنید. دیافراگم SS316 ارزان‌ترین گزینه است، اما اگر سیال شما دارای کلر یا اسیدی باشد، این انتخاب ارزان به فاجعه‌ای بزرگ در فرایند تبدیل می‌شود. بهتر است حتماً موارد زیر را بررسی کنید:

• اگر سیال آب تصفیه شده، بخار غیر خورنده یا روغن هیدرولیک است، گیج اختلاف فشار دیافراگم SS316 کافی است.
• اگر سیال حاوی کلر، اسید سولفوریک، گاز ترش (H₂S) یا آب دریا است، بهتر است دیافراگم Hostelloy C276 را تهیه کنید.
• اگر در سکوی دریایی کار می‌کنید و یا سیال اسید هیدرو فلوئوریک است، حتماً دیافراگم Monel تهیه کنید.
• دیافراگم Inconel نیز برای فرایندها با دما و یا فشار بسیار بالا مانند خطوط بخار فوق داغ و یا گاز طبیعی با دمای بالای ۵۰۰ درجه مناسب است.

• انتخاب گیج برای محیط‌ های ارتعاشی

در گام بعدی هنگام خرید گیج اختلاف فشار ویکا باید درباره خشک یا روغنی بودن آنها تصمیم‌گیری کنید. مدل‌های خشک مانند سری ۷۳۲ برای استفاده در محیط‌های آرام و بدون لرزش مناسب هستند. اما مدل‌های روغنی مانند ۷۳۳ و یا ۷۶۳ که با گلیسیرین یا سیلیکون پر می‌شوند، انتخاب‌های کاربردی برای نصب در پمپ‌ها، کمپرسورها، توربین‌ها و هر نوع سیستم ارتعاشی است.

• انتخاب سایز صفحه نمایشگر

سایز صفحه دی پی گیج ویکا را متناسب با فاصله اپراتور و نور محیط انتخاب کنید. صفحه نمایشگر کوچک در جای تاریک یا دور از دسترس به معنای این است که اپراتور یا دما را اشتباه می‌خواند و یا اصلاً نمی‌تواند آن را به شکل سیستماتیک ارزیابی کند.

برند ویکا محصولات خود را در دو سایز اصلی با نمایشگر ۱۰۰ میلیمتری و ۱۶۰ میلیمتری عرضه می‌کند. سایز صفحه هیچ تاثیری در دقت اندازه‌گیری ندارد، بلکه مستقیماً بر خوانایی توسط اپراتور از فواصل دور یا نزدیک تاثیرگذار است. اگر قرار است گیج را در ارتفاع چشمی و فاصله کمتر از دو متری مثلاً روی تابلوی کنترل یا پنل ابزار دقیق نصب کنید، خرید دی پی گیج ویکا با نمایشگر ۱۰۰ میلیمتری کافی است. اما اگر در ارتفاع بالاتر، فواصل دورتر یا محیط‌ها با نور کم مثلاً زیرزمین موتورخانه نصب می‌کنید، بهتر است یک مدل با نمایشگر ۱۶۰ میلیمتری را تهیه نمایید.

سوالات متداول دی پی گیج ویکا

اگر دی پی گیج ویکا مدل استاندارد 732 با تحمل فشار 40 بار را روی خط با فشار استاتیک 100 بار نصب کنیم، چه اتفاقی می‌افتد؟ چگونه از این اشتباهات جلوگیری کنیم؟

قطعا نباید یک گیج استاندارد 40 بار ویکا را روی خط با فشار استاتیک بالاتری نصب کنید. برای جلوگیری از اشتباه پلاک شیر یا لیبل روی بدنه را چک کنید.

وقتی اختلاف فشار خط بسیار کم مثلا زیر 60 میلی بار است، اما فشار استاتیک بالا است، کدام مدل ویکا و با چه مشخصاتی را پیشنهاد می‌کنید؟

در چنین شرایط خاصی مدل 732.14 با دیافراگم استیل 316 و رنج پایین اما تحمل فشار استاتیک بالای 100 بار را تهیه کنید. در عین حال مشخصات شیمیایی سیال نیز مهم است.

تفاوت عملکردی گیج اختلاف فشار خشک و روغنی فقط به لرزش برمی‌گردد، یا در شرایط دمایی و دقت اندازه گیری نیز متفاوت هستند؟

خطای مدل های روغنی در دماهای بالا بیشتر است. همچنین گلیسیرین در دمای زیر صفر غلیظ می‌شو که دقت را کاهش می‌دهد.

تفاوت اصلی گیج اختلاف فشار ویکا با برندهایی مانند اشکرافت و دانفوس چیست؟

برند WIKA آلمان، به واسطه تنوع مدل، کیفیت ساخت برتر، ایمنی بالاتر (ویژگی S3)، دامنه عملکرد وسیع و استفاده از متریال مقاوم در برابر خوردگی، در صنایع حساس و پروژه‌ های حیاتی معمولاً اولویت انتخاب است. در مقابل، سایر برندهای معتبر مانند اشکرافت و دانفوس هم کیفیت مناسبی دارند، اما معمولا دامنه انتخاب و شخصی‌سازی گسترده WIKA را ارائه نمی‌ دهند.

طول عمر و گارانتی گیج اختلاف فشار ویکا چقدر است؟

گیج‌ های ویکا با رعایت اصول نگهداری، انتخاب صحیح متریال و نصب استاندارد، می‌ توانند چندین سال بدون افت کارایی کار کنند. گارانتی محصولات بسته به مدل و نمایندگی فروش، معمولاً بین ۱۲ تا ۱۸ ماه است. خرید از فروشگاه‌ های معتبر و نمایندگی رسمی مثل پیکاتک، اطمینان از اصالت، گارانتی و خدمات پس از فروش را به همراه دارد.

 آیا گیج‌ های ویکا قابلیت کار در محیط‌های خورنده یا درجه حرارت پایین را دارند؟

بله؛ مدل‌ هایی با بدنه و قطعات استنلس استیل، هستلوی یا مونل، گزینه‌ای ایده‌آل برای سیالات خورنده و محیط‌ های خاص هستند. همچنین نسخه POLARgauge® مخصوص شرایط بسیار سرد (تا ۷۰- درجه سانتی‌ گراد) نیز در سبد تولیدات ویکا موجود است.

چطور از اصالت گیج اختلاف فشار ویکا مطمئن شویم؟

خرید محصول از نمایندگی معتبر مانند پیکاتک، دریافت شماره سریال و گواهی اصالت، و مقایسه مشخصات با سایت اصلی WIKA بهترین راه اطمینان از اصلی‌ بودن کالا است.
