گیج فشار روغنی
پرشر گیج روغنی

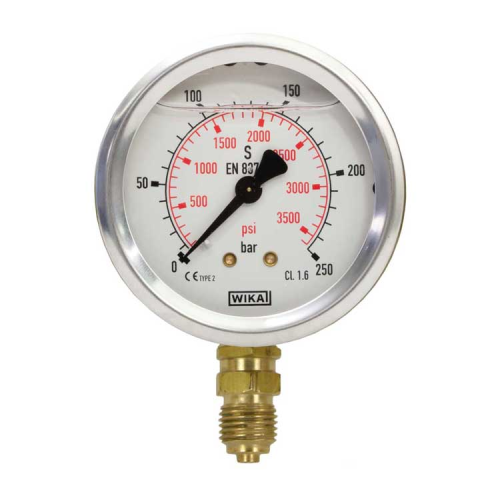

گیج فشار روغنی (Oil Filled Pressure Gauge) یکی از پرکاربردترین تجهیزات اندازهگیری فشار در محیطهای صنعتی است که برای نمایش فشار سیالات مختلف مانند آب، هوا، روغن، گاز و سیالات هیدرولیکی مورد استفاده قرار میگیرد. داخل محفظه این نوع گیج معمولاً با مایعی مانند گلیسیرین یا سیلیکون پر میشود تا اجزای متحرک و حساس تجهیز را در برابر اصطکاک و خوردگی محافظت کند، لرزش عقربه کاهش پیدا کند و فشار با دقت و ثبات بیشتری نمایش داده شود.
استفاده از پرشر گیج روغنی در محیطهایی که تجهیزات با ارتعاش، ضربههای مکانیکی یا نوسانات سریع فشار روبهرو هستند، میتواند عمر مکانیزم داخلی گیج را افزایش داده و خواندن مقدار فشار را آسانتر کند. این تجهیزات در مدلها، سایزها، محدودههای فشار و جنسهای مختلف عرضه میشوند و انتخاب مدل مناسب باید بر اساس شرایط فرایند انجام شود.

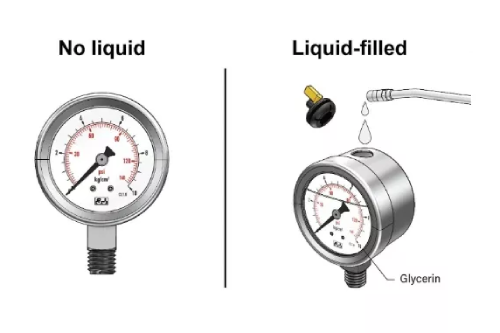

گیج فشار روغنی در ظاهر مانند گیج فشار معمولی عقربه ای است اما با این تفاوت که فضای داخلی محفظهی آن با روغن پر شده است و دقت بالاتر و عمر طولانی تری در شرایط کاری دشوار دارد. قیمت این محصول معمولاً نسبت به گیج فشار خشک بیشتر است. در مقابل، گیج فشار خشک ارزان تر است اما در معرض شوک ها و ارتعاشات فشار دقت خود را از دست می دهد و عمر مفید کمتری خواهد داشت.
پیکاتک به عنوان مرجع تخصصی و آنلاین قیمت ابزار دقیق در ایران، انواع گیج فشار روغنی را با بهترین کیفیت و قیمت مناسب از برندهای معتبر خارجی ارائه می دهد. در ادامه، به معرفی کامل گیج فشار روغنی، مزایا، کاربردها، عملکرد، برندها، قیمت و خرید آن می پردازیم.
گیج فشار روغنی چگونه کار می کند؟
گیج فشار روغنی، تجهیزی مکانیکی برای اندازه گیری فشار سیالات مختلف مانند گازها و مایعات در صنایع فرآیندی است. ویژگی متمایز این نوع گیج، پر شدن محفظه آن با مایعی مانند گلیسیرین یا سیلیکون است که عملکرد آن را در شرایط کاری سخت بهبود می بخشد.
گیج فشار روغنی معمولاً بر اساس مکانیزم لوله بوردون عمل می کند. در این سیستم، فشار سیال وارد لولهای خمیده به شکل C می شود. با افزایش فشار، لوله تمایل به صاف شدن دارد که این تغییر شکل مکانیکی از طریق اهرم ها و چرخ دنده ها به حرکت عقربه روی صفحه نمایش منتقل می شود. مایع پرکننده درون محفظه گیج نقش مهمی در کاهش لرزش ها، ضربات ناگهانی و نوسانات فشار ایفا می کند که باعث افزایش دقت خوانش و محافظت از اجزای داخلی می شود.
روغن داخل گیج تقریباً تراکم ناپذیر بوده و پایداری بالایی دارد، بنابراین نوسانات کوچک به سرعت در آن جذب می شوند؛ این امر دقت اندازهگیری را افزایش و خطای سیستم را کاهش می دهد. علاوه بر این، روغن حکم روان کننده را دارد و بین قطعات متحرک گیج لایهای محافظ تشکیل می دهد، از رسیدن گرد و غبار یا رطوبت به داخل گیج و از سایش و خوردگی قطعات داخلی جلوگیری می کند. به طور کلی عملکرد گیج روغنی مشابه گیج خشک است با این تفاوت که روغن داخل محفظه ضمن انتقال فشار، نقش ضربه گیر و روان کننده را نیز ایفا می کند.

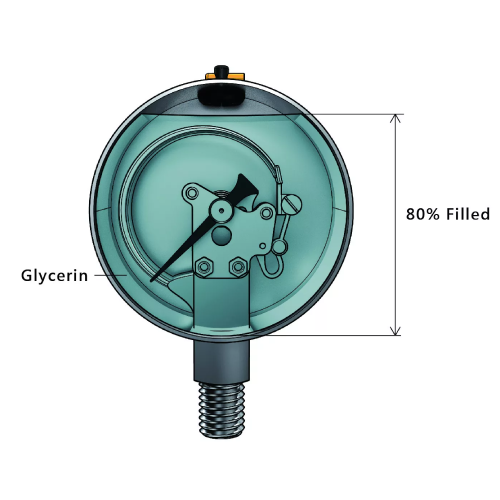

بهترین نوع روغن برای گیج فشار روغنی
پرشر گیج های فشار روغنی معمولاً از گلیسیرین یا روغن سیلیکون به عنوان مایع پرکننده استفاده می کنند. گلیسیرین انتخاب رایج تری است به خصوص برای کاربردهایی که در دمای اتاق می باشند. روغن سیلیکون برای کاربردهایی با تغییرات شدید دما، به ویژه در آب و هوای سرد، ترجیح داده می شود زیرا ویسکوزیته کمتری را در دماهای پایین تر حفظ می کند.
قیمت گلیسیرین نسبتاً ارزان تر و در بازار محبوب تر از روغن سیلیکون است. روغن سیلیکون گران تر است، اما سیلیکون در برابر دماهای پایین نسبت به گلیسرول مقاوم تر می باشد. اگر دمای محیط کمتر از -20 درجه سانتیگراد باشد، گلیسرول متبلور می شود اما سیلیکون هنوز هم می تواند کار کند. بنابراین لازم است هنگام خرید گیج فشار به این موراد توجه داشته باشید.
جدول مقایسه روغن های مورد استفاده در گیج فشار روغنی
| نوع روغن | بازه دمایی عملکرد (°C) | ویژگی و کاربردها |
| گلیسیرین | 20- تا 60+ درجه سانتی گراد | قیمت مناسب، کاهش لرزش، کاربرد عمومی |
| سیلیکون | 40- تا 60+ درجه سانتی گراد | مقاومت در دماهای پایین، مناسب برای محیط های سرد |
| هالوکربن | 20- تا 60+ درجه سانتی گراد | مقاومت در برابر عوامل اکسیدکننده، محیط های خاص |

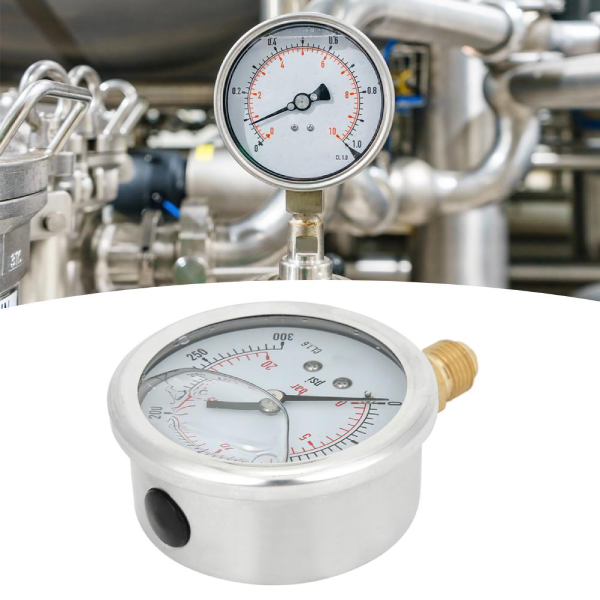

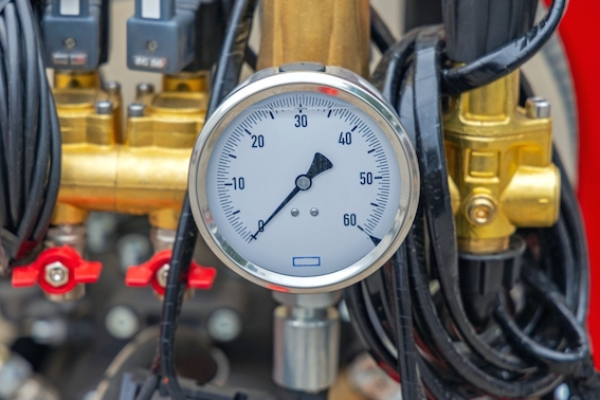

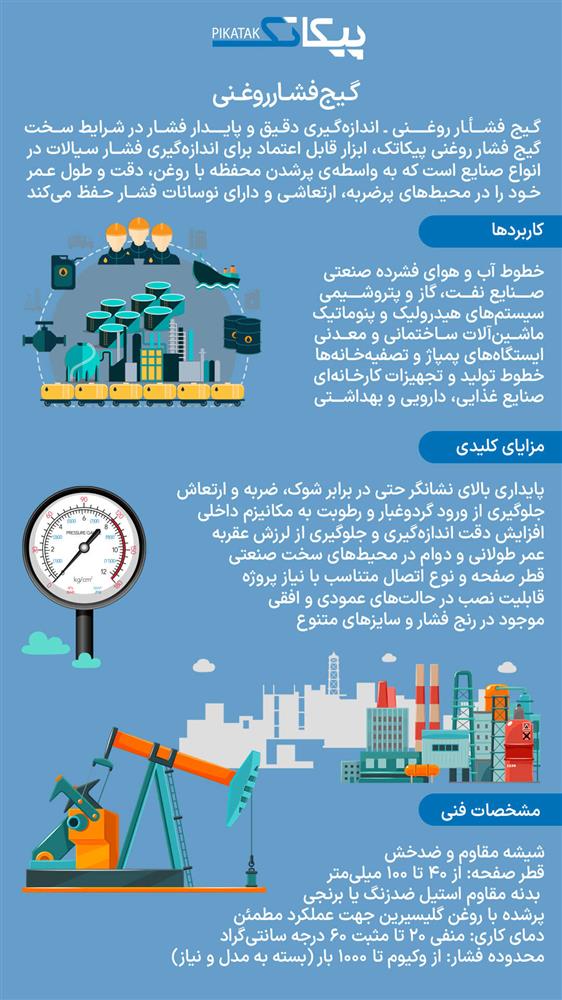

کاربرد های گیج فشار روغنی
گیج فشار روغنی در شرایطی مورد استفاده قرار می گیرد که دقت بالا، پایداری عملکرد و مقاومت در برابر عوامل محیطی اهمیت ویژهای دارند.
این تجهیزات در صنایعی مانند صنایع غذایی، شیمیایی یا دریایی که رطوبت و گرد و غبار زیاد است با آب بندی مناسب و تزریق روغن، از نفوذ رطوبت و ذرات معلق جلوگیری کرده و از خوردگی اجزای داخلی محافظت می کنند. در محیط هایی با دمای پایین یا تغییرات دمایی شدید، روغن موجود در گیج از یخ زدگی رطوبت داخلی جلوگیری کرده و عملکرد پایدار دستگاه را تضمین می کند. همچنین در سیستم های هیدرولیک یا پنوماتیک با فشارهای بالا، پرشر گیج های روغنی با کاهش نوسانات عقربه و محافظت از اجزای داخلی، دقت و عمر مفید بیشتری نسبت به گیج های خشک دارند.
گیج های فشار روغنی به دلیل قابلیت تحمل ارتعاشات و نوسانات ناگهانی فشار، در شرایط سخت صنعتی کاربرد فراوانی دارند. به عنوان مثال:
- صنایع نفت، گاز و پتروشیمی: در پالایشگاه ها، پتروپالایشگاه ها و سکوهای نفتی جهت اندازه گیری فشار خطوط لوله و تجهیزات فرآیندی استفاده می شوند، زیرا در این محیط ها ارتعاش و ضربههای فشار شدید است.
- صنایع هیدرولیک: در سیستم های هیدرولیکی صنعتی و ماشینآلات سنگین، نظارت بر فشار روغن هیدرولیک اهمیت دارد. گیج روغنی با جذب ارتعاشات ایجاد شده توسط پمپها و موتورها، دقت خوانش را بالا می برد.
- ماشینآلات صنعتی: در دستگاههایی مانند پمپها و کمپرسورها که خود تولیدکنندهی ارتعاش هستند، گیج روغنی پایداری بیشتری ارائه می دهد.
- خطوط لوله و تاسیسات: در خطوط انتقال سیال (آب، بخار، گاز) که پالس های فشار وجود دارد، و همچنین در تأسیسات بزرگ (نیروگاه ها، واحدهای فرآیندی) برای مانیتورینگ فشار. ضربه گیر بودن روغن، جلوی تلاطم شدید عقربه را می گیرد.
- سیستم های پنوماتیک: در مدارهای هوای فشرده نیز با توجه به تغییرات سریع فشار، استفاده از گیج روغنی برای خواندن صحیح فشار توصیه می شود.
گیج فشار روغنی معمولاً برای سیالات سازگار با مکانیزم و اتصال گیج استفاده میشود؛ اما در فرایندهای دارای سیالات خورنده، غلیظ، چسبناک، رسوبگذار یا آلوده، ممکن است استفاده از گیج فشار دیافراگمی مناسبتر باشد.
مشخصات فنی گیج فشار روغنی
هنگام بررسی و خرید گیج فشار روغنی باید مشخصات فنی محصول با شرایط کاری سیستم تطبیق داده شود. مهمترین مشخصات عبارتاند از:
- رنج فشار: متناسب با فشار کاری و فشار لحظهای سیستم
- واحد اندازهگیری: مانند bar، psi، kPa و MPa
- قطر صفحه: معمولاً از ۴۰ تا ۱۶۰ میلیمتر
- نوع اتصال: اتصال از زیر، پشت مرکزی یا پشت غیرمرکزی
- سایز و نوع رزوه: مانند ۱/۴ یا ۱/۲ اینچ با رزوههای BSP و NPT
- جنس بدنه و اتصال: برنجی، فولادی یا استیل
- کلاس دقت: متناسب با میزان دقت موردنیاز
- درجه حفاظت: برای مقاومت در برابر آب، رطوبت و گردوغبار
بررسی این مشخصات پیش از خرید، به انتخاب گیجی دقیق، بادوام و سازگار با شرایط فرایند کمک میکند. شما می توانید برای کسب اطلاعات بیشتر و مشاوره خرید این محصول با کارشناسان ما در پیکاتک تماس بگیرید. 02187700142
انواع گیج فشار روغنی
انواع گیج فشار روغنی بر اساس محدوده فشار، جنس بدنه، محل اتصال، قطر صفحه، نوع سیال و کاربرد دستهبندی میشوند. شناخت این مدلها به انتخاب صحیحتر محصول کمک میکند.
گیج فشار روغنی اتصال از زیر
در این مدل، اتصال رزوهای در بخش زیرین گیج قرار دارد. گیجهای اتصال از زیر برای نصب مستقیم روی لوله، پمپ، کمپرسور، مخزن و تجهیزات صنعتی استفاده میشوند. این مدل یکی از رایجترین انواع گیج فشار روغنی است و در سایزهای مختلف صفحه و اتصال عرضه میشود.
گیج فشار روغنی اتصال از پشت
در گیج فشار روغنی اتصال از پشت، محل اتصال در قسمت پشتی بدنه قرار دارد. این مدل معمولاً برای نصب روی پنل، تابلو یا تجهیزات دارای فضای محدود کاربرد دارد.
در هنگام خرید باید مشخص شود که اتصال از پشت بهصورت مرکزی یا غیرمرکزی موردنیاز است.
گیج فشار روغنی صفحه کوچک
گیجهای صفحه کوچک معمولاً در قطرهای ۴، ۵ یا ۶ سانتیمتر تولید میشوند. این مدلها برای تجهیزات کوچک، کمپرسورها، پمپها و سیستمهایی که فضای نصب محدودی دارند، مناسب هستند.
گیج فشار روغنی صفحه بزرگ
گیجهای دارای صفحه بزرگ معمولاً خوانایی بهتری دارند و برای محیطهایی مناسباند که اپراتور باید فشار را از فاصله بیشتری مشاهده کند. این مدلها در تابلوهای صنعتی، خطوط فرایندی و واحدهای تولیدی کاربرد دارند.

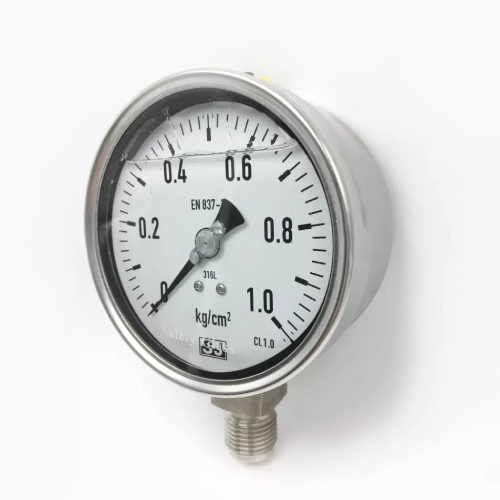

گیج فشار روغنی استیل
در گیج فشار روغنی استیل، بدنه، اتصال و گاهی قطعات در تماس با سیال از فولاد ضدزنگ ساخته میشوند. این مدلها برای محیطهای خورنده، صنایع شیمیایی، پتروشیمی، غذایی و شرایط دارای رطوبت بالا مناسبتر هستند.
گیج فشار روغنی برنجی
در این مدل معمولاً اتصال و مکانیزم داخلی از آلیاژ مس یا برنج ساخته میشود. گیجهای برنجی برای بسیاری از کاربردهای عمومی مانند آب، هوا، روغن و سیالات غیرخورنده مورد استفاده قرار میگیرند.
گیج فشار روغنی فشار بالا
این مدل برای اندازهگیری فشارهای بالا در سیستمهای هیدرولیکی، یونیتهای فشار، ماشینآلات سنگین و تجهیزات صنعتی طراحی میشود. محدوده فشار باید متناسب با فشار کاری و حداکثر فشار احتمالی سیستم انتخاب شود.
گیج فشار روغنی خلأ یا وکیوم
برخی مدلهای گیج فشار روغنی برای اندازهگیری فشار منفی یا خلأ استفاده میشوند. مدلهای کمپوند نیز قادرند فشار منفی و فشار مثبت را روی یک صفحه نمایش دهند. برای اندازهگیری فشارهای بسیار کم در سیستمهای تهویه، خطوط هوا، فیلترها و تجهیزات آزمایشگاهی، استفاده از گیج فشار میلی بار میتواند انتخاب مناسبتری باشد.
مزایای استفاده از گیج فشار روغنی
استفاده از پرشر گیج روغنی در شرایطی که دقت بالا، پایداری عملکرد و مقاومت در برابر عوامل محیطی اهمیت دارند، توصیه می شود. این نوع گیج ها با ویژگی هایی مانند کاهش لرزش، محافظت از اجزای داخلی و مقاومت در برابر رطوبت، گزینهای مناسب برای بسیاری از کاربردهای صنعتی هستند. برخی دیگر از مزایای گیج فشار روغن عبارتنداز:
- کاهش لرزش و نوسانات عقربه: روغن موجود در گیج فشار، نقش مهمی در جذب و کاهش لرزش ها و نوسانات ناشی از فشارهای ناگهانی دارد. این ویژگی باعث می شود عقربه به صورت پایدارتر حرکت کرده و قرائت دقیق تری ارائه دهد.
- روان کاری و محافظت: روغن نقش روان کننده دارد و از سایش قطعات متحرک می کاهد. همچنین در برابر نفوذ رطوبت و گرد و غبار یک سد محافظ ایجاد کرده و از زنگ زدگی و خوردگی جلوگیری می کند.
- کاربرد گسترده: گیج های فشار روغنی در صنایع متعددی از جمله نفت و گاز، پتروشیمی، داروسازی، خودروسازی و صنایع غذایی کاربرد دارند. این گستره کاربرد به دلیل دقت بالا و مقاومت در برابر شرایط محیطی مختلف است.
- افزایش دقت و پایداری اندازه گیری: با کاهش تأثیرات لرزش و نوسانات، گیجهای فشار روغنی دقت بالاتری نسبت به گیجهای خشک دارند. این امر بهویژه در محیط هایی با فشارهای متغیر یا شوک های مکانیکی اهمیت دارد.
- محافظت از اجزای داخلی: روغن به عنوان یک روان کننده عمل کرده و از سایش و خوردگی اجزای داخلی گیج جلوگیری می کندو باعث افزایش عمر مفید دستگاه میشود.
- مناسب برای شرایط سخت صنعتی: در محیط هایی با شرایط کاری دشوار مانند ارتعاشات شدید، فشارهای ناگهانی یا دماهای متغیر، گیج های فشار روغنی عملکرد قابل اعتمادی دارند و نسبت به گیج های خشک مقاوم تر هستند.
- جلوگیری از ورود رطوبت و بخار: گیج های فشار روغنی بهطور کامل آب بندی شدهاند، که این امر از ورود رطوبت و بخار به داخل گیج جلوگیری می کند. در نتیجه، از تشکیل شبنم یا یخ زدگی در شرایط دمایی پایین جلوگیری می شود.
بهترین برندهای تولیدکننده گیج فشار روغنی
- گیج فشار روغنی WIKA
- گیج فشار روغنی Ashcroft
- گیج فشار روغنی PAKKENS
- گیج فشار روغنی InstruMate
- گیج فشار روغنی NUOVA FIMA
- گیج فشار روغنی DRAGON
قیمت گیج فشار روغنی
قیمت گیج های فشار روغنی علاوه بر شرایط بازار و نوسان دلار تحت تاثیر مشخصات فنی سازنده محصول قرار می گیرند. برخی از مهمترین عوامل موثر بر قیمت گیج فشار روغنی به شرح زیر است:
- برند سازنده: برندهای معتبر اروپایی و آمریکایی مانند WIKA، Ashcroft و Indumart به دلیل کیفیت ساخت بالا، قیمت بیشتری نسبت به برندهای چینی یا ایرانی دارند.
- وضعیت محصول (نو یا دست دوم): طبیعتا قیمت محصول نو بالاتر از مدل های دست دوم خواهد بود.
- دقت اندازه گیری: گیج هایی با دقت بالاتر به دلیل تکنولوژی ساخت پیچیدهتر، قیمت بالاتری دارند. در کاربردهایی که نیاز به اندازهگیری دقیق فشار وجود دارد، انتخاب گیج با دقت بالا ضروری است.
- سایز صفحه گیج فشار: گیج هایی با صفحه نمایش بزرگ تر خوانایی بهتری دارند و معمولاً گران تر از صفحههای کوچک تر هستند.
- محدوده اندازه گیری فشار: گیج هایی که محدوده فشار بالاتری دارند، معمولاً قیمت بیشتری دارند. برای مثال، گیج های با رنج بیشتر از 60 بار و سپس 400 بار به بالا قیمت بالاتری نسبت به گیجهای با رنج پایین تر دارند.
- متریال: گیج هایی با بدنه استیل ضد زنگ (Stainless Steel) به دلیل مقاومت بالا در برابر خوردگی، قیمت بیشتری نسبت به بدنههای برنجی دارند. همچنین، جنس اجزای داخلی نیز بر قیمت تأثیرگذار است.
- نوع روغن پرکننده: روغن های مورد استفاده در گیج های فشار معمولاً از نوع گلیسیرین یا سیلیکونی هستند. روغن سیلیکونی برای محیطهایی با دمای بالا مناسب تر است و قیمت بالاتری نسبت به گلیسیرین دارد.
برای اطلاع از قیمت روز انواع ابزار دقیق و شیرآلات صنعتی با ما تماس بگیرید.
خرید گیج فشار روغنی
برای خرید گیج فشار روغنی باید مشخصات فنی محصول، شرایط محیطی و نیاز فرایند بهصورت دقیق بررسی شوند. انتخاب نادرست رنج فشار، جنس اتصال یا نوع رزوه میتواند باعث کاهش دقت، نشتی یا آسیبدیدن گیج شود. مهمترین اطلاعاتی که بهتر است پیش از خرید مشخص شوند عبارتاند از:
حداقل و حداکثر فشار سیستم، فشار کاری عادی، نوع سیال، دمای سیال، دمای محیط، قطر صفحه، محل اتصال، سایز اتصال، نوع رزوه، جنس بدنه، جنس قطعات در تماس با سیال، کلاس دقت، برند سازنده، شرایط لرزش و نوسان فشار
پیکاتک یک فروشگاه آنلاین تخصصی در حوزه ابزار دقیق و تجهیزات صنعتی است که با هدف رشد و توسعه کسبوکارهای صنعتی در ایران فعالیت می کند. این مجموعه با بهرهگیری از تیمهای مشاوره، فنی و مهندسی، بازرگانی و سایر تیم های تخصصی، تلاش می کند تا کالاهای صنعتی مورد نیاز صنایع مختلف را در سریع ترین زمان ممکن و با بهترین قیمت ها تأمین کند.
فروشگاه پیکاتک طیف گسترده ای از گیج فشار روغنی را با بهترین کیفیت از برندهای معبتر دنیا با قیمت مناسب به فروش می رساند. جهت خرید گیج فشار روغنی میتوانید به بالای این صفحه مراجعه نمایید و با اطلاع از مشخصات فنی مهم این محصولات را خریداری نمایید. همچنین بازدیدکنندگان محترم همچنین جهت کسب اطلاعات بیشتر در زمینه خرید، فروش، بازدید از انبار، مشاوره فنی و استعلام قیمت به روز گیج فشار روغنی با کارشناسان فروش ما به شماره 87700142-021 تماس حاصل فرمایید.
سوالات متداول
گیج فشار روغنی چه تفاوتی با گیج فشار خشک دارد؟
گیج فشار روغنی داخل بدنه خودش یک سیال مانند روغن گلیسیرین یا روغن سیلیکون دارد. این روغن باعث کاهش لرزش عقربه، افزایش طول عمر مکانیزم و جلوگیری از ورود رطوبت و گرد و غبار به داخل گیج می شود. در محیطهای پرفشار، پرتکان یا دارای ارتعاش زیاد، استفاده از گیج فشار روغنی توصیه می شود.
در چه مواردی باید از گیج فشار روغنی استفاده کنیم؟
وقتی تجهیزات در شرایط سخت، مانند محیطهای صنعتی دارای لرزش، ضربه یا دمای بالا کار می کنند، گیج فشار روغنی بهترین انتخاب است. این نوع گیج برای اندازهگیری فشار در کمپرسور، پمپ، سیستمهای هیدرولیک و صنایع نفت و گاز بسیار مناسب است.

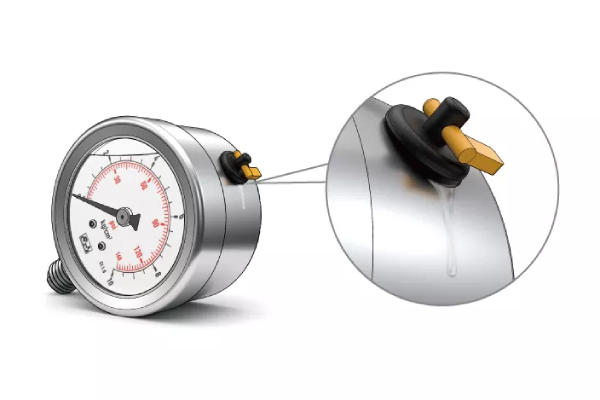

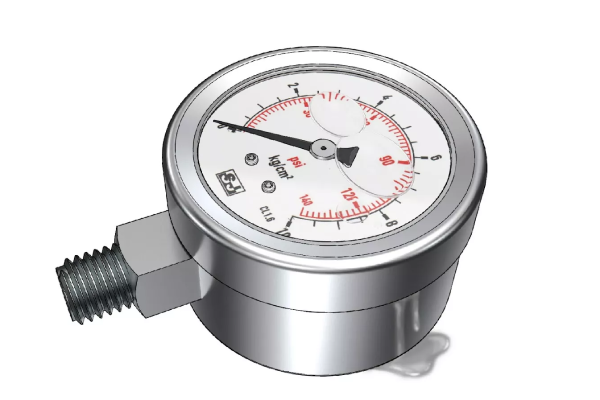

آیا روغن داخل گیج فشار نیاز به سرویس یا تعویض دارد؟
به طور معمول روغن گیج نیازی به تعویض ندارد، اما اگر نشتی ایجاد شود یا روغن کدر و کثیف شود، باید گیج بررسی و ترجیحاً تعویض یا سرویس شود. استفاده از روغن مخصوص و تعویض به موقع قطعات آببندی اهمیت زیادی دارد.
