گیج فشار میلی بار

گیج فشار گاز میلی بار

در دنیای ابزار دقیق و اتوماسیون صنعتی، اندازه‌گیری دقیق فشار نقش اساسی در تضمین ایمنی، کارایی و کنترل فرایندهای صنعتی ایفا می‌کند. یکی از ابزارهای کلیدی در این حوزه، گیج فشار میلی بار (Millibar Pressure Gauge) است که به‌طور ویژه برای سنجش فشارهای بسیار پایین‌ تر از محدوده گیج‌ های معمولی طراحی شده است.

گیج فشار میلی بار ابزاری حساس و تخصصی است که توانایی اندازه‌گیری فشار در مقیاس میلی بار را دارد و عمدتاً در صنایعی مانند داروسازی، پتروشیمی، صنایع غذایی، سیستم‌های تهویه مطبوع، فرایندهای آزمایشگاهی، و همچنین در خطوط تولیدی که نیاز به کنترل فشارهای جزئی و تفاوت‌های فشار کم وجود دارد، مورد استفاده قرار می‌ گیرد.

خرید گیج فشار از این نوع عمدتاً به دلیل پاسخ سریع، دقت بالا و قابلیت اطمینان در اندازه‌گیری فشارهای پایین صورت می‌ گیرد؛ چراکه بسیاری از تجهیزات و فرایندها در فشارهای غیرمعمول یا نزدیک به فشار اتمسفر کار می‌ کنند و هرگونه تغییر ناخواسته می‌تواند منجر به اختلال عملکرد گردد.

گیج فشار میلی بار یا مانومتر میلی بار برای اندازه‌گیری فشارهای پایین و تغییرات جزئی فشار در سیستم‌های صنعتی، تأسیسات، تجهیزات گاز و مشعل، تهویه مطبوع و فرایندهای آزمایشگاهی استفاده می‌شود. این گیج‌ها معمولاً با المنت کپسولی یا دیافراگمی تولید شده و در محدوده‌هایی مانند ۰ تا ۲۵، ۶۰، ۱۰۰، ۱۶۰، ۶۰۰ و ۱۰۰۰ میلی بار عرضه می‌شوند.

در این صفحه می‌توانید انواع گیج فشار میلی بار از برندهایی مانند ویکا، پکنز، کروم شرودر، ایندومارت و نوافیما را مقایسه کنید. برای انتخاب مدل مناسب باید محدوده اندازه‌گیری، نوع سیال، جنس قطعات در تماس با سیال، سایز صفحه، نوع اتصال، کلاس دقت و شرایط نصب را در نظر بگیرید.

برای دریافت مشاوره فنی و استعلام قیمت مانومتر میلی بار، مشخصات فرایند شامل فشار کاری، نوع سیال، دما، سایز اتصال و قطر صفحه موردنیاز را برای کارشناسان فروش ارسال کنید.

پادکست آشنایی با گیج فشار میلی بار

گیج فشار میلی بار چگونه کار می کند؟

همانطور که در ابتدا ذکر شد گیج فشار میلی بار به دلیل دقت بالا در اندازه گیری فشارهای پایین از المنت دیافراگمی یا کپسولی ساخته می شود. گیج فشار کپسولی برای اندازه گیری محدوده های فشار کم طراحی شده است و بر اساس تغییر شکل یک کپسول جدار نازک هنگام اعمال فشار عمل می کند.

گیج فشار کپسولی از دو دیافراگم فلزی نازک و موجدار که یک کپسول را تشکیل می دهند ساخته می شود که در امتداد لبه ها به یکدیگر جوش داده شده اند. هنگامی که سیال فرآیندی وارد گیج فشار می شود کسپول تغییر شکل داده و منحرف می شود و این حرکت روی صفحه نمایشگر گیج نشان داده می شود. گیج فشار دیافراگمی نیز به طور مشابه عمل می کند اما از یک دیافراگم انعطاف پذیر به جای کپسول استفاده می کند و برای فشارهای کم تا متوسط ​​و برای کاربردهایی با سیالات خورنده مناسب است.

گیج فشار میلی‌ بار از اجزای مختلفی تشکیل شده است که هر کدام نقش خاصی در عملکرد آن دارند. در ادامه اجزای اصلی گیج فشار میلی بار ذکر می شود:

• المنت فشار: وظیفه اندازه‌گیری فشار را با دقت بالا بر عهده دارد و عموما المنت دیافراگمی یا کپسولی است.
• بدنه: از مواد مقاوم در برابر خوردگی و شرایط محیطی ساخته شده است.
• نمایشگر: اطلاعات مربوط به فشار را به صورت دقیق نمایش می‌ دهد و می‌ تواند آنالوگ یا دیجیتال باشد.
• اتصال: از طریق این قسمت سیال فرآیندی وارد گیج فشار می شود و می تواند به صورت رزوه ای یا فلنجی ساخته شود.

تفاوت گیج فشار میلی بار کپسولی و دیافراگمی

راهنمای انتخاب گیج فشار میلی بار

برای انتخاب گیج فشار میلی بار مناسب، موارد زیر را بررسی کنید:

• محدوده فشار: رنج گیج باید متناسب با فشار عادی فرایند انتخاب شود و فشار کاری دائمی در انتهای مقیاس قرار نگیرد.
• نوع المنت: گیج کپسولی برای گازهای خشک و فشارهای بسیار پایین مناسب است؛ مدل دیافراگمی برای سیالات خورنده، آلوده یا دارای ویسکوزیته بیشتر انتخاب مناسب‌تری است.
• نوع سیال: جنس کپسول، دیافراگم و اتصال باید با گاز یا مایع فرایندی سازگار باشد.
• سایز صفحه: صفحات ۱۰۰ و ۱۶۰ میلی‌متری خوانایی بیشتری در محیط‌های صنعتی دارند.
• نوع اتصال: اتصال می‌تواند از پایین، پشت، رزوه‌ای یا در مدل‌های خاص فلنجی باشد.
• شرایط محیطی: برای محیط‌های دارای ارتعاش، رطوبت یا خوردگی باید مدل مناسب با بدنه مقاوم یا روغنی انتخاب شود.
• کلاس دقت: هرچه فشار مورد اندازه‌گیری کمتر باشد، اهمیت دقت و کیفیت المنت بیشتر می‌شود.

برای انتخاب صحیح گیج میلی‌بار باید به نوع مرجع اندازه‌گیری نیز توجه کرد؛ آشنایی با تفاوت فشار گیج و ابسولوت کمک می‌کند مشخص شود فشار نسبت به اتمسفر سنجیده می‌شود یا نسبت به خلأ مطلق.

شما می توانید برای استعلام قیمت ابزار دقیق و خرید گیج فشار با ما تماس بگیرید.

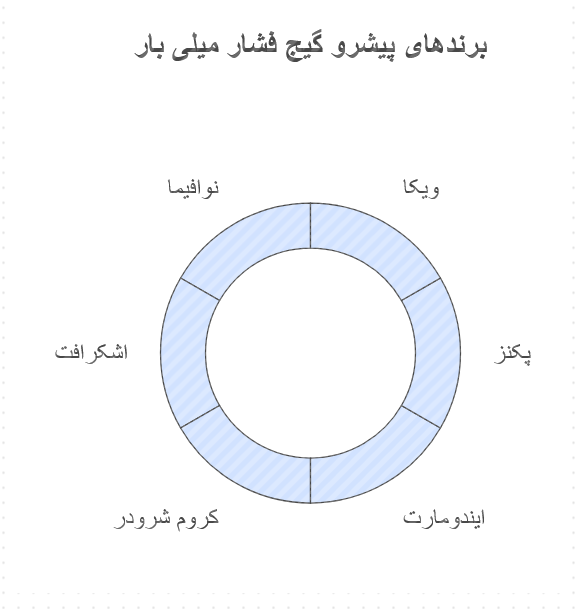

برندهای مطرح گیج فشار میلی بار

• گیج میلی بار ویکا
• گیج فشار میلی بار پکنز
• گیج فشار میلی بار ایندومارت
• گیج فشار میلی بار کروم شرودر
• گیج فشار میلی بار اشکرافت
• گیج فشار میلی بار نوافیما

گیج فشار میلی بار ویکا (دیافراگمی) مدل 432.50

گیج‌ های فشار دیافراگمی با طراحی دیافراگم دایره‌ای موج‌ دار، برای اندازه‌ گیری فشارهای پایین بسیار مناسب می باشند و امکان اندازه‌گیری دقیق و مطمئن محدوده‌های فشار کم را فراهم می‌ کنند. این گیج‌ ها مطابق با استاندارد EN 837-3 ساخته می‌ شوند و با طراحی باکیفیت خود، به‌ویژه برای کاربردهای صنایع شیمیایی، پتروشیمی، نفت و گاز، و مهندسی برق، ایده‌آل هستند.

بدنه و اجزای در تماس با سیال از فولاد ضدزنگ ساخته شده‌اند که مقاومت بالایی در برابر سیالات خورنده ارائه می‌ دهند. در صورت نیاز به مقاومت بیشتر، گیج فشار می‌ تواند با متریال خاصی مانند PTFE، تانتالوم یا هستلوی طراحی شود تا با شرایط خاص عملیاتی سازگار باشد.

سیستم‌ های اندازه‌گیری مجهز به المنت دیافراگمی به دلیل طراحی خاص خود، محافظت قابل‌ توجهی در برابر اضافه بار ارائه می‌ دهند. این قابلیت به این دلیل است که دیافراگم در صورت افزایش فشار، می‌ تواند به فلنج بالایی تکیه کند و از آسیب جلوگیری شود. به‌صورت استاندارد، این نوع گیج فشار دیافراگمی دارای ایمنی اضافه بار تا 5 برابر مقدار حداکثر مقیاس است، که آن را برای شرایط کاری سخت و تغییرات ناگهانی فشار بسیار مناسب می‌ سازد. برخی از مشخصات فنی گیج فشار میلی بار مدل 432.50 عبارتنداز:

• محدوده اندازه گیری: 0 تا 1000 میلی بار
• سایز: 100 و 160 میلی متر
• کلاس دقت: 1.6
• اتصال: رزوه ای
• متریال دیافراگم: Stainless steel 316L, for span ≤ 0.25 bar و NiCr alloy (Inconel), for span > 0.25 bar

گیج فشار میلی بار ویکا (کپسولی)مدل 632.50

گیج‌ های فشار کپسولی مدل های 632.50 و 633.50 به طور کامل از فولاد ضدزنگ ساخته شده‌اند که آنها را برای استفاده در صنایع فرآیندی ایده‌ آل می‌ کند. این گیج‌ها با المنت اندازه‌گیری فشار کپسولی تولید می شوند که هنگام اعمال فشار، المنت کپسول منبسط شده و این انبساط متناسب با میزان فشار ورودی به حرکت تبدیل و نمایش داده می‌ شود.

طراحی این گیج‌ ها امکان انتخاب متنوعی از مواد بدنه، اتصالات فرآیندی، سایزها و محدوده‌های اندازه گیری را فراهم می‌ کند و به همین خاطر برای طیف گسترده‌ای از کاربردها در صنایع فرآیندی کاملاً مناسب هستند.

گیج فشار میلی باری (کپسولی) مدل 633.50 با کیس پر از روغن به‌ویژه برای فشارهای دینامیکی بالا و شرایط ارتعاشی طراحی شده است. این گیج فشار دارای محدوده مقیاس از 0 ... 2.5 mbar تا 0 ... 600 mbar یا از 0 تا 1 اینچ H2O تا 0 تا 240 inH2O است. همچنین دارای مقیاس‌ های خلاء و مقیاس‌ های اندازه‌گیری +/- برای پاسخگویی به نیازهای طیف گسترده‌ای از کاربردهای مختلف است. برخی از مهمترین مشخصات فنی گیج فشار میلی بار 632.50 به شرح زیر است:

• محدوده اندازه گیری: 0 تا 600 میلی بار
• سایز: 100 و 160 و 63 میلی متر
• کلاس دقت: 1.6
• اتصال: رزوه ای
• متریال کپسول: Stainless steel 316L

گیج فشار میلی بار پکنز (کپسولی)مدل MC 063

گیج فشار میلی بار پکنز (کپسولی) مدل MC 063  برای اندازه گیری مقادیر فشار پایین مورد استفاده قرار می گیرد اما در صورت موجود بودن سیالات با ویسکوزیته بالا یا شکل متبلور از این گیج استفاده نکنید.

این مدل گیج فشار برای اندازه گیری فشار مایعات و گازهای مناسب برای آلیاژهای مس استفاده می شود و اگر گاز یا مایع خورنده اندازه گیری شود، متریال فولاد ضد زنگ 316L توصیه می شود. همچنین دارای مدل روغنی برای کاربرد در اماکنی با لرزش و ارتعاش بالا است. برخی از مشخصات فنی گیج فشار میلی بار پکنز مدل MC 063 عبارتنداز:

• محدوده اندازه گیری: 0 تا 1000 میلی بار
• استاندارد طراحی: EN 837 - 3
• دمای سیال: حداکثر 60 درجه سانتی گراد
• سایز: 100 و 63 میلی متر
• کلاس دقت: 1.6
• اتصال: رزوه ای و  G 1/4’’ B
• متریال کپسول: مس

کاربردها و مزایای گیج فشار میلی بار

گیج فشار میلی بار برای اندازه‌گیری فشارهای پایین و تغییرات جزئی فشار در سیستم‌های صنعتی و تأسیساتی استفاده می‌شود. کاربردهای اصلی آن عبارت‌اند از:

• کنترل فشار خطوط گاز و تجهیزات مشعل
• اندازه‌گیری فشار فن، بلوئر و کانال‌های هوا
• پایش فشار در سیستم‌های تهویه مطبوع و HVAC
• تشخیص افت فشار و گرفتگی فیلترها
• استفاده در تجهیزات آزمایشگاهی و کالیبراسیون
• اندازه‌گیری فشار مخازن نزدیک به فشار اتمسفر
• کنترل فشار مثبت، منفی یا مرکب
• استفاده در صنایع غذایی، دارویی و فرایندی

حساسیت بالا، نمایش دقیق تغییرات کوچک فشار، تنوع رنج اندازه‌گیری و امکان انتخاب مدل‌های کپسولی یا دیافراگمی از مهم‌ترین مزایای گیج میلی بار محسوب می‌شوند.

قیمت گیج فشار میلی بار

گیج های فشار میلی بار از برندهای مختلفی مانند ویکا، ایندومارت، پکنز و غیره  با مشخصات فنی متفاوتی تولید می شوند. اولین گام در انتخاب و خرید گیج فشار میلی بار، تعیین محدوده فشار مورد نیاز است. همچنین گیج‌ های فشار میلی بار می‌ توانند دارای نمایشگر آنالوگ یا دیجیتال باشند و انتخاب نوع نمایشگر به نیازهای کاربر و شرایط فرآیندی بستگی دارد.

علاوه بر این محدوده اندازه گیری فشار و نوع نمایشگر، قیمت گیج فشار میلی بار تحت تاثیر دیگر مشخصات فنی نظیر سایز صفحه، نوع و سایز اتصال، متریال (بدنه، اتصال، المنت)، نوع المنت فشار (دیافراگمی و کپسولی) قرار می گیرد.

پیکاتک، فروشگاه تخصصی ابزار دقیق و شیرآلات صنعتی در ایران، انواع گیج فشار میلی بار را با بهترین کیفیت و قیمت های رقابتی به فروش می رساند. بازدیدکنندگان محترم جهت مشاوره فنی، بازدید از انبار و استعلام قیمت گیج فشار میلی بار می توانید با کارشناسان فروش ما تماس بگیرید همچنین با مراجعه به بالای این صفحه می توانید از مشخصات فنی و برندهای موجود اطلاعات کسب نمایید.

خرید گیج فشار میلی بار

برای خرید گیج فشار میلی بار ابتدا رنج فشار، نوع سیال، دمای کاری، سایز صفحه و نوع اتصال را مشخص کنید. انتخاب صرفاً بر اساس قیمت ممکن است باعث خرید مدلی شود که از نظر متریال، محدوده فشار یا دقت با فرایند شما سازگار نیست.

در پیکاتک امکان بررسی و مقایسه مدل‌های مختلف مانومتر میلی بار فراهم شده است. برای انتخاب فنی دقیق‌تر می‌توانید اطلاعات فرایند یا تصویر پلاک گیج قبلی را ارسال کنید تا مدل مناسب از نظر رنج، اتصال و متریال پیشنهاد شود. همچنین می توانید برای مشاوره خرید با کارشناسان فروش ما تماس بگیرید.

سوالات متداول

گیج فشار میلی بار برای چه کاربردهایی مناسب است؟

این گیج‌ها برای اندازه‌گیری فشارهای بسیار پایین (مانند فشار گازهای سبک، سیستم‌های تهویه، فیلترها و اختلاف فشار در کاربردهای آزمایشگاهی یا صنعتی حساس) مورد استفاده قرار می‌گیرند و دقت بالایی را در فشارهای زیر یک بار (معمولاً بین 0 تا 1000 میلی‌بار) ارائه می‌دهند.

چه نکاتی هنگام نصب گیج فشار میلی بار باید رعایت شود؟

به دلیل حساسیت بالا، باید در محل نصب لرزش، شوک و دمای غیرمعمول وجود نداشته باشد. همچنین، گیج باید هم سطح با نقطه اندازه‌گیری و به‌دور از منابع نویز مغناطیسی نصب گردد.

گیج فشار میلی بار از چه متریال‌هایی ساخته می‌شود و چرا؟

اغلب از مواد مقاومی مثل استیل ضدزنگ یا برنج تولید می‌شوند تا علاوه بر مقاومت در برابر خوردگی، در سنجش دقیق فشارهای پایین دچار تغییر شکل بدنه و المان حسگر نشوند.

برای فشارهای خیلی پایین گیج کپسولی بهتر است یا دیافراگمی؟

برای گازهای خشک و تمیز در فشارهای بسیار پایین، مدل کپسولی معمولاً حساسیت بیشتری دارد. برای مایعات، سیالات آلوده یا خورنده، گیج دیافراگمی با متریال سازگار انتخاب مناسب‌تری است.

آیا گیج میلی بار برای اندازه‌گیری وکیوم مناسب است؟

بله، برخی مدل‌ها دارای رنج فشار منفی یا مرکب هستند و می‌توانند وکیوم کم‌فشار را اندازه‌گیری کنند. رنج صفحه باید متناسب با مقدار وکیوم موردنظر انتخاب شود.

آیا گیج فشار میلی بار نیاز به کالیبراسیون دارد؟

بله، به دلیل حساسیت بالای این تجهیزات، کالیبراسیون دوره‌ای به‌خصوص در کاربردهای آزمایشگاهی، ایمنی و کنترل فرایند توصیه می‌شود.

چه سایز صفحه‌ای برای گیج میلی بار مناسب است؟

صفحات ۱۰۰ و ۱۶۰ میلی‌متری برای خوانایی بهتر در محیط صنعتی مناسب‌اند. صفحه ۶۳ میلی‌متری بیشتر برای فضاهای محدود یا تجهیزات کوچک استفاده می‌شود.
