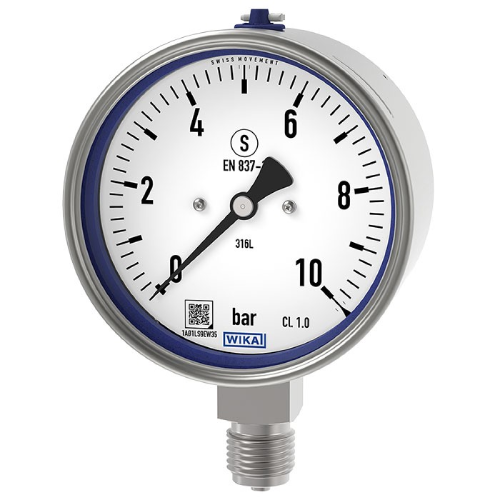

گیج فشار ویکا 232.30

گیج فشار ویکا 232.30 یکی از محصولات متداول شرکت آلمانی ویکا است که با المنت اندازه گیری فشار بوردن تیوب (Bourdon tube) و متریال استنلس استیل (stainless steel) جهت اندازه گیری و نظارت بر فشار سیالات در صنایع فرآیندی مختلف طراحی شده است. این مدل گیج فشار بوردن تیوب ویکا با کیفیت بالا به طور ویژه برای افزایش الزامات ایمنی در صنایع فرآیندی مورد استفاده قرار می گیرد.

استفاده از متریال استنلس استیل با کیفیت بالا و طراحی مستحکم، این تجهیز را برای کاربردهایی در صنایع شیمیایی و مهندسی فرآیند مناسب ساخته است. بنابراین، این تجهیز برای اندازه‌گیری سیالات مایع و گازی حتی در محیط‌ های خورنده، قابل استفاده است. محدوده‌ های مقیاس از 0 ... 0.6 تا 0 ... 1600 بار [0 ... 10 تا 0 ... 20000 psi]، محدوده‌ های اندازه‌ گیری مورد نیاز برای طیف گسترده‌ای از کاربردها را پوشش می‌ دهد. شرکت ویکا (WIKA) در زمینه تولید انواع ابزار دقیق به ویژه سنسورها و گیج‌ های فشار شناخته شده است.

مزایایی نظیر کیفیت ساخت بالا، طول عمر زیاد و دقت اندازه‌ گیری فوق‌ العاده، محصولات ویکا را به گزینه‌ ای ایده آل برای صنایع نفت، گاز، پتروشیمی، نیروگاه‌ ها، تأسیسات و صنایع غذایی تبدیل کرده است. گیج فشار ویکا مدل 232.30 به دلیل استانداردهای بالا و تحمل شرایط سخت محیطی بسیار معروف است که در ادامه به معرفی آن می پردازیم.

ویژگی های خاص گیج فشار ویکا 232.30

شرکت ویکا (WIKA) این مدل گیج فشار را مطابق با استانداردهای EN 837-1 و ASME B40.100 تولید می‌ کند. این نسخه ایمنی شامل یک شیشه نشکن (non-splintering window)، یک دیواره فولادی محکم بین سیستم اندازه‌ گیری و صفحه مدرج (solid front)، و یک محافظ اضافه فشار (blow-out back) در پشت گیج است.

در صورت بروز هرگونه مشکل، این طراحی ایمنی تضمین می‌ کند که سیال یا قطعات فقط از طریق پشت بدنه خارج می‌ شوند و اپراتور از قسمت جلوی گیج محافظت می‌ شود. برخی دیگر از ویژگی های خاص و مزایای گیج فشار ویکا 232.30 به شرح زیر است:

• طراحی ایمنی Solidfront: این مدل با دیواره حائل محکم بین سیستم اندازه‌گیری و صفحه مدرج (Solidfront) طراحی شده است که مطابق با استانداردهای EN 837-1 و ASME B40.100 می‌ باشد. این ساختار ایمنی از خرابی یا فرسایش المنت اندازه گیری جلوگیری می کند.
• پایداری در برابر چرخه بار و مقاومت در برابر ضربه: ساختار مقاوم این گیج فشار، پایداری عالی در برابر تغییرات مکرر فشار و مقاومت بالا در برابر ضربه را فراهم می‌ کند که برای کاربردهای صنعتی حیاتی است.
• با محفظه پر شده از مایع (گیج فشار روغنی): برای کاربردهایی با بارهای فشار دینامیکی بالا و ارتعاشات، مدل 233.30 با محفظه پر شده از مایع (مانند گلیسیرین یا روغن سیلیکون) ارائه می‌ شود که عملکرد پایدارتر و عمر طولانی‌ تری را تضمین می‌ کند.

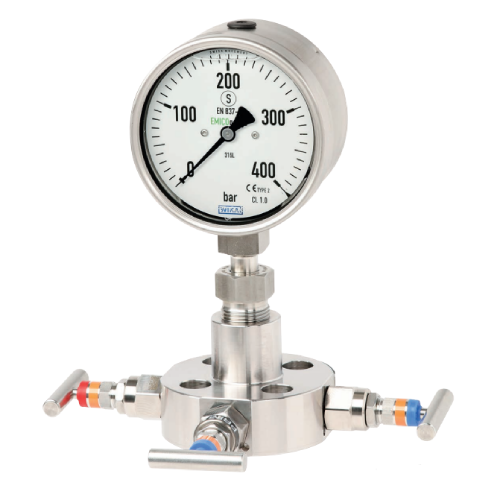

• نسخه EMICOgauge برای جلوگیری از انتشار گازهای خروجی: این نسخه با هدف جلوگیری از انتشار گازهای خروجی طراحی شده است که برای محیط‌ های حساس به نشت گازها بسیار مناسب است.
• ساختار تمام استیل ضد زنگ: بدنه و اجزای داخلی این گیج فشار از فولاد ضد زنگ با کیفیت بالا ساخته شده‌اند که مقاومت بالا در برابر خوردگی و دوام طولانی‌ مدت را فراهم می‌ کند.
• محدوده‌ های اندازه‌ گیری گسترده: این گیج فشار محدوده‌ های اندازه‌ گیری از 0 ... 0.6 تا 0 ... 1600 بار [0 ... 10 تا 0 ... 20000 psi] را پوشش می‌ دهد که برای طیف وسیعی از کاربردهای صنعتی مناسب است.
• دقت اندازه‌گیری: دقت این گیج معمولاً 1% از ماکزیمم اندازه‌گیری مقیاس (full scale) است. این میزان دقت برای کاربردهای حساس مانند آزمایشگاه‌ها و صنایع غذایی بسیار ایده آل می‌ باشد.
• کد QR برای اطلاعات دقیق دستگاه: بر روی صفحه مدرج این گیج فشار، یک کد QR قرار دارد که با اسکن آن میتوان به اطلاعات خاص دستگاه مانند شماره سریال، گواهی‌ ها و داده‌ های فنی دسترسی یافت.
• ساختار و متریال باکیفیت: گیج فشار 232.30 طراحی شده بر اساس استاندارد EN837-1 است و از متریال با دوام مانند استنلس استیل 316L ساخته می شود. ساختار فولاد ضدزنگ باعث مقاومت عالی این مدل در برابر خوردگی و مواد شیمیایی می‌ شود.
• درجه حفاظت بالا: استاندارد محافظت این گیج فشار ویکا در برابر نفوذ گرد و غبار و پاشش آب IP65 است و می‌ تواند حتی در شرایط سخت فرآیندی مورد استفاده قرار گیرد.

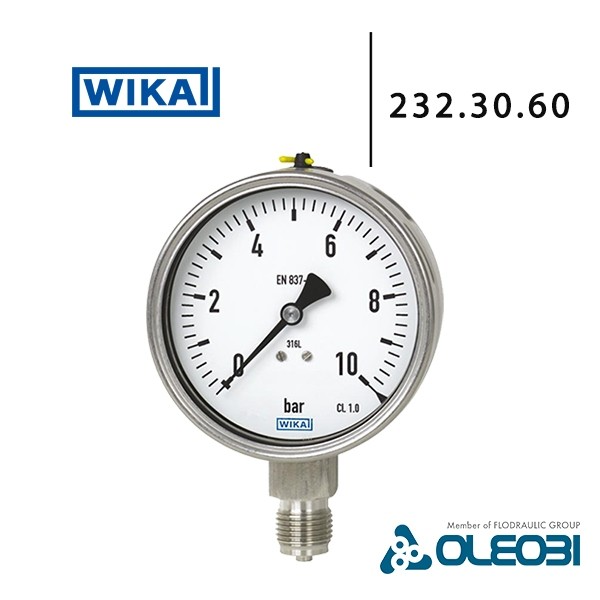

مشخصات فنی گیج فشار ویکا 232.30

• استاندارد طراحی: EN 837-1 و  ASME B40.100

• سایز صفحه: 63 mm [2 ½"] و 100 mm [4"] و 160 mm [6"]

• محدوده اندازه گیری فشار: 0 تا 1600 بار

• کلاس دقت: 1 و 1.6

• متریال قاب: Stainless steel 1.4301 (304) و Stainless steel 1.4571 (316 Ti)

• روغن: گلیسیرین، سیلیکون، مخلوط گلیسیرین-آب

• المنت اندازه گیری فشار: Bourdon tube, C-type or helical type

• متریال المنت: Stainless steel 1.4404 (316L)

• دمای سیال: گیج بدون روغن -40 ... +200 °C [-40 ... +392 °F] و گیج دارای پرکننده گلیسیرین -20 ... +100 °C [-4 ... +212 °F] و گیج دارای پرکننده روغن سیلیکون -40 ... +100 °C [-40 ... +212 °F]

• سایز اتصال: ¼ NPT و ½ NPT و G ⅛ B و G ¼ B و G ½ B

• درجه حفاظت بدنه: IP65 و IP66 و IP54 (for lower back mount)

کاربردهای گیج فشار ویکا 232.30

• اندازه گیری دقیق فشار و نمایش آن در محل
• الزامات ایمنی افزایش یافته برای حفاظت از افراد
• برای سیالات گازی و مایع خورنده که ویسکوزیته یا کریستالی شدن بالایی ندارند همچنین در محیط‌ های خورنده
• قابلیت استفاده در صنایع نفت و گاز، صنایع شیمیایی و پتروشیمی، مهندسی برق و همچنین فناوری آب و فاضلاب

خرید گیج فشار ویکا 232.30 از فروشگاه اینترنتی پیکاتک

گیج فشار ویکا 232.30 یکی از بهترین انتخاب‌ها برای کنترل فشار در خطوط صنعتی است. با توجه به کیفیت ساخت عالی، دقت بالا و مقاومت در برابر خورندگی، این محصول برای طیف وسیعی از کاربردها مناسب است. فروشگاه ابزار دقیق پیکاتک با ارائه این محصول به همراه ضمانت اصالت، قیمت مناسب، مشاوره تخصصی و ارسال سریع، خریدی مطمئن و راحت را برای شما فراهم کرده است.

در فرآیند خرید گیج فشار ویکا 232.30 به مشخصات فنی نظیر سایز صفحه گیج، واحدهای اندازه گیری فشار، نوع روغن موجود در محفظه گیج، محدوده اندازه گیری فشار، نوع نصب و بسیاری موارد دیگر توجه فرمایید. جهت خرید این مدل گیج فشار میتوانید به بالای این مقاله مراجعه کنید همچنین از مشخصات فنی و قیمت انواع گیج فشار ویکا 232.30 اطلاعات کسب نمایید.

جهت دریافت مشاوره تخصصی، استعلام قیمت به روز گیج فشار ویکا 232.30 و دریافت اطلاعات بیشتر در زمینه خرید آن همین حالا با کارشناسان ما به شماره 88109770-021 در پیکاتک تماس بگیرید یا سفارش خود را از طریق سایت ثبت کنید. با انتخاب گیج فشار ویکا مدل 232.30 از فروشگاه پیکاتک، از کیفیت بالا، دقت بی‌ نظیر و خدمات حرفه‌ ای بهره‌ مند شوید.

سوالات متداول گیج فشار ویکا 232.30

کلاس دقت گیج فشار 232.30 چیست و چگونه به سایز صفحه مرتبط است؟

کلاس دقت برای این مدل به سایز صفحه بستگی دارد که سایز 63 میلی‌ متر کلاس دقت 1.6 و سایزهای 100 و 160 میلی‌ متر کلاس دقت 1.0 دارند.

محدوده‌ های اندازه‌ گیری گیج فشار ویکا 232.30 چگونه است؟

محدوده‌ های اندازه‌گیری به سایز صفحه بستگی دارد:

• سایز 63 میلی‌ متر: 0 تا 1 تا 0 تا 1000 بار

• سایز 100 میلی‌ متر: 0 تا 0.6 تا 0 تا 1000 بار

• سایز 160 میلی‌ متر: 0 تا 0.6 تا 0 تا 1600 بار

حداکثر دمای مجاز برای محیط و سیال در گیج فشار 232.30 چقدر است؟

• مدل خشک (بدون مایع):

  • دمای محیط: -40 تا +60 درجه سانتی‌ گراد

  • دمای سیال: حداکثر +200 درجه سانتی‌ گراد

• مدل روغنی (پر شده با گلیسیرین یا سیلیکون):

  • دمای محیط: -20 تا +60 درجه سانتی‌ گراد

  • دمای سیال: حداکثر +100 درجه سانتی‌ گراد

آیا گیج فشار 232.30 برای سیالات خورنده مناسب است؟

بله، با ساختار تمام استیل ضد زنگ، این گیج فشار برای اندازه‌گیری فشار سیالات گازی و مایع خورنده که ویسکوزیته یا تمایل به کریستالی شدن بالایی ندارند، همچنین در محیط‌ های خورنده مناسب است.

آیا این مدل دارای نسخه‌ای برای جلوگیری از انتشار گازهای گلخانه‌ای است؟

بله، نسخه EMICOgauge این مدل برای جلوگیری از انتشار گازهای گلخانه‌ای طراحی شده است. این نسخه با هدف جلوگیری از انتشار گازهای خروجی طراحی شده است، که برای محیط‌های حساس به نشت گازها بسیار مناسب است.

آیا امکان استفاده از گیج فشار 232.30 در شرایط ارتعاشی وجود دارد؟

بله، برای کاربردهایی با بارهای فشار دینامیکی بالا و ارتعاشات، مدل 233.30 با محفظه پر شده از مایع (مانند گلیسیرین یا روغن سیلیکون) ارائه می‌ شود که عملکرد پایدارتر و عمر طولانی‌ تری را تضمین می‌ کند.
