"انگل ولو بورکرت"

انگل ولو بورکرت

انگل ولو یا شیر زاویه ای بورکرت (Burkert Angle Valve) یکی از محصولات شرکت آلمانی بورکرت  (burkert) است که جهت قطع و وصل جریان سیالات در خطوط مختلف فرآیندی مورد استفاده قرار می گیرد. بورکرت به عنوان یکی از معتبرترین تولیدکنندگان تجهیزات ابزار دقیق و کنترل ولو در جهان، شناخته‌ شده است. انگل ولو این کمپانی با توجه به پایداری عملکرد، عمر طولانی و استانداردهای ایمنی، انتخاب اول بسیاری از صنایع حیاتی است.

ساختار منحصر به فرد این ولو به‌ گونه‌ای است که استم و پلاگ همراه با بدنه زاویه‌ دار شیر، یک مسیر جریان با زاویه مشخص (معمولا 45 درجه) ایجاد می‌ کنند. در این نوع طراحی، سیال ابتدا با زاویه تعیین‌ شده وارد شیر شده و سپس با عبور از داخل ولو و تغییر جهت، از خروجی خارج می‌ شود. این تغییر زاویه مسیر، کنترل دقیق‌ تر جریان و عملکردی قابل اعتماد را در فرآیندهای صنعتی فراهم می‌ کند.

انواع انگل ولو بورکرت

انگل ولو بورکرت با توجه به نیازهای متنوع صنعتی، در مدل‌ های مختلف و با انواع عملگرها تولید و عرضه می‌ شود. این شیرها معمولاً با عملگر پنوماتیکی (پرمصرف ترین)، همچنین مدل‌ های الکتریکی و دستی در دسترس هستند و همین تنوع، امکان انتخاب محصول مناسب برای شرایط کاری مختلف را فراهم می‌ کند.

شیر زاویه‌ای بورکرت علاوه بر عملگرهای متفاوت، با متریال بدنه استنلس استیل و آب‌ بندی‌ هایی از جنس PTFE، FKM و NBR ساخته می‌ شود که باعث افزایش مقاومت در برابر خوردگی و اطمینان از عملکرد پایدار در شرایط عملیاتی سخت می‌گردد. همچنین این ولوها در انواع اتصالات فرآیندی شامل رزوه‌ای، فلنجی، کلمپی، جوشی و دیگر مدل‌ های رایج ارائه می‌ شوند تا پاسخگوی گستره وسیعی از نیازهای نصب در صنایع مختلف باشند.

پادکست شنیدنی درباره انگل ولو بورکرت

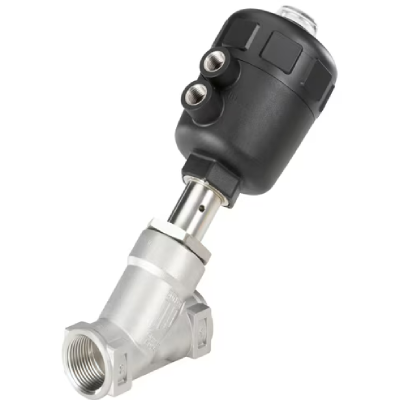

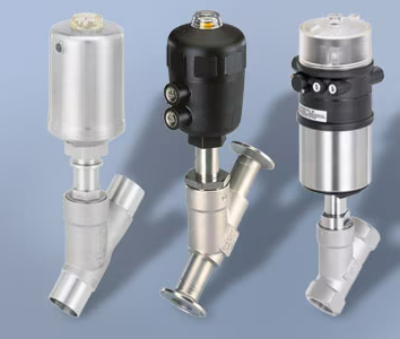

انگل ولو بورکرت با عملگر پنوماتیک (Pneumatic)

انگل ولو بورکرت یکی از انواع شیرآلات صنعتی است که بر پایه‌ی ساختار زاویه‌ای طراحی شده و معمولاً از یک بدنه استیل، استم (Stem)، پلاگ (Plug) و سیت آب‌ بندی (Seat) تشکیل می‌ شود. مسیر عبور سیال به گونه‌ای است که ورودی و خروجی شیر نسبت به هم با زاویه (معمولاً 45 درجه) قرار دارند، که این موضوع باعث می‌ شود سیال پس از ورود، با کمترین افت فشار، تغییر مسیر دهد.

در مدل‌ های پنوماتیکی، با ورود هوای فشرده به محفظه عملگر (Actuator) که معمولاً به صورت پیستونی طراحی شده، نیروی لازم برای جابجایی استم و پلاگ تولید می‌ شود. با بالا رفتن استم، پلاگ از روی نشیمنگاه (Seat) جدا می‌ شود و مسیر عبور سیال باز می‌ گردد؛ هرچه میزان فشار هوای کنترلی افزایش یابد، بازشدگی پلاگ بیشتر و دبی عبوری افزایش می‌ یابد. در حال حاضر تمامی مدل های انگل ولو پنوماتیک بورکرت عبارتنداز:

• انگل ولو پنوماتیک بورکرت مدل 8840
• انگل ولو پنوماتیک بورکرت مدل 2060
• انگل ولو پنوماتیک بورکرت مدل 2100
• انگل ولو پنوماتیک بورکرت مدل 8801
• انگل ولو پنوماتیک بورکرت مدل 2000

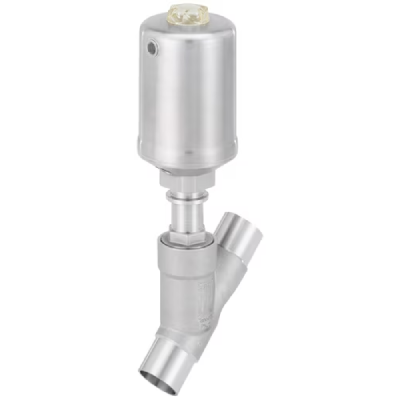

انگل ولو پنوماتیک 2/2 بورکرت مدل 2060

شیر زاویه‌ای پنوماتیک 2/2 بورکرت مدل 2060 با طراحی بدنه استنلس استیل و عملگر کاملاً فولادی، به‌ طور ویژه برای پاسخگویی به نیازهای محیط‌ های فرآیندی سخت و شرایط کاری سنگین توسعه یافته است. این شیر با بهره‌گیری از عملگر پنوماتیکی استنلس استیل، عملکرد فوق‌ العاده‌ای در محیط‌ هایی با خورندگی یا رطوبت بالا ارائه می‌ دهد و برای کاربردهای سخت و حتی محیط‌ های دارای ریسک انفجار، مدل‌ های ضدانفجار ویژه‌ای نیز عرضه می شود. از ویژگی‌ های مهم این محصول میتوان به موارد زیر اشاره کرد:

• بدنه استنلس استیل مقاوم: بدنه شیر از فولاد ضدزنگ با کیفیت بالا ساخته شده و قابلیت ارائه با انواع اتصالات خط لوله (رزوه‌ای، فلنجی و …) را دارد، تا پاسخگوی نیازهای متنوع پروژه‌های صنعتی باشد.
• عملگر پنوماتیکی ایزوله: برخورداری از یک دریچه هوای خروجی کانال‌ دار، امکان عملکرد ایزوله عملگر از محیط را فراهم کرده، که این موضوع به افزایش طول عمر، بهداشت و دوام تجهیز در خطوط بهداشتی و حساس کمک می‌ کند.
• ظرفیت عبوری بالا: طراحی زاویه‌ای و بهینه بدنه، موجب افزایش دبی جریان در کنار مقاومت بسیار پایین می‌ شود و این شیر را برای خطوط انتقال سیال با دبی بالا بسیار مناسب ساخته است.
• کاربری قابل اطمینان و بادوام: اجزا و مجموعه عملیاتی شیر مطابق با استانداردهای روز، تضمین‌ کننده عمر طولانی حتی در چرخه‌ های کاری شدید و پیوسته هستند.
• مناسب برای صنایع خاص: انتخاب ایده‌ آل برای صنایع غذایی، دارویی، شیمیایی، نفت و گاز، و همچنین پروژه‌ هایی که به محصولاتی با عملکرد پایدار و قابل اعتماد نیاز دارند.

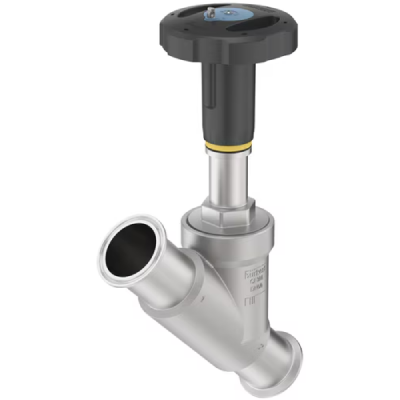

انگل ولو بورکرت با عملگر دستی (Manual)

در این مدل عملگر به صورت دستی توسط اپراتور باز و بسته می‌ شود. این نوع بیشتر برای کاربردهای ساده یا زمانی که نیاز به کنترل خودکار وجود ندارد، به کار می‌ رود. مدل‌ هایی مانند بورکرت 2920 با عملگر دستی، گزینه‌ای کاربردی و اقتصادی برای کنترل جریان در خطوطی هستند که نیاز به کنترل خودکار احساس نمی‌ شود یا اپراتور ترجیح می‌ دهد به صورت دستی، قطع و وصل جریان را اعمال کند. در این نوع شیرها، باز و بسته‌ کردن توسط اپراتور و با استفاده از یک دسته صورت می‌ گیرد. برخی از ویژگی‌یها و مزایای انگل ولو دستی بورکرت (مدل 2920) در موارد زیر ذکر می شود:

• بدنه استنلس استیل با کیفیت بالا: این شیر دارای بدنه‌ای مقاوم از جنس استنلس استیل است که علاوه بر دوام و مقاومت عالی در برابر خوردگی، با طراحی زاویه‌ دار طراحی شده، جریان سیال را با حداقل افت فشار ممکن از خود عبور می‌ دهد.
• قابلیت قطع و وصل برای سیالات مختلف: مناسب برای کنترل سیالات خنثی و خورنده در حالت مایع یا گاز همچنین آب‌ بندی نشیمنگاه از جنس PTFE یا PEEK امکان آب‌ بندی تضمین‌ شده و بدون نشتی حتی در شرایط کاری سخت را فراهم می‌ کند.
• عملگر دستی مقاوم: عملگر از پلاستیک با کیفیت بالا ساخته شده که مقاومت خوبی در شرایط محیطی نامساعد دارد. این طراحی می‌ تواند شامل گزینه‌ هایی مانند محدود کننده حرکت یا قفل برای افزایش ایمنی و کنترل دقیق‌ تر باشد.
• قابلیت نصب و اتصالات متنوع: امکان ارائه با اتصالات مختلف از جمله سوکتی (Socket)، کلمپی (Clamp) و جوشی (Welded) برای پاسخگویی به نیازهای متفاوت خطوط لوله صنعتی وجود دارد.
• عمر بالا و عملکرد مطمئن: تمام اجزای داخلی و خارجی مطابق با استانداردهای بین‌ المللی طراحی شده‌اند تا حداکثر امکان طول عمر و قابلیت اطمینان را تضمین کند.

انگل ولو بورکرت با عملگر برقی (Electric)

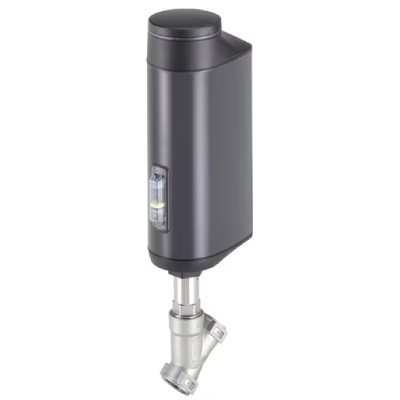

انگل ولو برقی بورکرت مدل 3320، راهکاری پیشرفته و مطمئن برای قطع و وصل جریان در شرایط کاری دشوار و محیط‌های صنعتی مدرن محسوب می‌ شود. در این شیر، نیروی مورد نیاز برای حرکت و کنترل شیر توسط اکچویتور الکتریکی (با تغذیه AC یا DC) تأمین می‌ شود که دقت، سرعت و پایداری عملکرد را به سطح بالاتری ارتقا می‌ دهد. ویژگی‌ها و مزایای کلیدی انگل ولو برقی بورکرت 3320 به شرح زیر است:

• محرک الکتریکی سریع: این عملگر با استفاده از مکانیزم پیچ ساچمه‌ای (Ball Screw) و موتور الکتریکی قدرتمند، مجرابند شیر را با سرعت بالا (تا ۶ میلی‌متر بر ثانیه) به موقعیت مورد نظر رسانده و واکنشی تقریباً لحظه‌ای به سیگنال‌ های کنترلی ارائه می‌ دهد.
• ایمنی بالا و موقعیت اضطراری: در مواقع قطع برق، گزینه ذخیره انرژی (optional energy storage) تضمین می‌ کند که شیر با اطمینان به موقعیت ایمن مشخص شده برود؛ این موضوع امنیت فرآیند و تجهیزات را تضمین می‌ کند.
• طراحی کاملاً سازگار و بهداشتی: محرک الکتریکی و بدنه شیر با طراحی کاملاً جفت و بسته (enclosed design)، امکان تمیزکاری سریع و آسان را فراهم می‌ آورد که برای صنایع غذایی، دارویی و بهداشتی بسیار حائز اهمیت است.
• مقاومت بالا در محیط‌های صنعتی: با دارا بودن کلاس حفاظتی IP65/IP67 و مقاومت بسیار خوب در برابر ضربه و ارتعاشات، شیر بورکرت 3320 انتخابی ایده‌آل برای محیط‌ های صنعتی چالش‌برانگیز است.
• آب‌ بندی و دوام بی‌ نظیر: استفاده از گلند پکینگ خودتنظیم و آب‌ بندهای V شکل قابل تعویض (آزمایش شده)، عمر مفید و استحکام محصول را در بالاترین سطح حفظ می‌ کند.
• سازگاری کامل با اتوماسیون صنعتی: دارای قابلیت پشتیبانی از فیلدباس (Fieldbus) و عملکردهای متنوع برای تشخیص وضعیت شیر، نظارت بر فرآیند و اجرای نگهداری پیشگیرانه (predictive maintenance)، بهینه‌سازی و سهولت مدیریت سیستم‌های مدرن صنعتی را به همراه دارد.

کاربردهای انگل ولو بورکرت

انگل ولوهای بورکرت (با انواع دستی، پنوماتیک و برقی) به دلیل دوام بالا، قابلیت اطمینان و عملکرد دقیق، در طیف گسترده‌ای از صنایع و کاربردها مورد استفاده قرار می‌ گیرند. این شیرها گزینه‌ای ایده‌ آل برای کنترل قطع و وصل سریع و ایمن جریان سیالات مختلف (مایعات، بخار و گازها) در شرایط کاری سخت هستند. در زیر به برخی از صنایع رایج اشاره می شود:

• صنایع غذایی، نوشیدنی و دارویی
• صنایع شیمیایی و پتروشیمی
• صنایع نفت، گاز و پالایشگاه‌ ها
• صنایع آب و فاضلاب
• صنایع انرژی و نیروگاه‌ها

موارد مهم در انتخاب انگل ولو بورکرت

• وضعیت محصول (نو یا دست دوم)
• نوع اکچویتور (پنوماتیک، برقی و دستی)
• نوع اتصال (رزوه ای، جوشی، فلنجی، کلمپی)
• سایز شیر
• فشار فرآیندی
• متریال (بدنه و سیت شیر، اکچویتور)
• تاییدیه های ضدانفجار

خرید انگل ولو بورکرت از فروشگاه اینترنتی پیکاتک

فروشگاه آنلاین پیکاتک به عنوان یک استارتاپ پیشرو و تخصصی در حوزه خرید و فروش تجهیزات ابزار دقیق، پایپینگ، شیرآلات صنعتی و اتصالات، با ‌شعار «رشد و توسعه کسب‌ وکار صنعتی» آغاز به کار نموده است. هدف ما تأمین سریع، مطمئن و هوشمندانه کالاهای مورد نیاز صنایع بزرگ همچون نفت، گاز، پتروشیمی، نیروگاه‌ ها، فولاد و سایر صنایع زیرساختی کشور است. به همین دلیل، پیکاتک اکنون به عنوان یکی از کامل‌ ترین و معتبرترین مراجع فروش ابزار دقیق و ملزومات صنعتی در ایران شناخته می‌ شود. دسته‌بندی محصولات فروشگاه پیکاتک به شرح زیر است:

• ابزار دقیق (فلومتر، کنترلر، ترانسمیتر فشار، سوئیچ‌ها و…)
• شیرآلات صنعتی (انگل ولو Burkert، شیر پروانه‌ای، شیر توپی و…)
• لوله و اتصالات صنعتی در سایزها و جنس‌های مختلف
• تجهیزات تست و اندازه‌گیری پرتابل
• آهن‌آلات و متریال صنعتی

مشتریان گرامی می‌ توانند برای خرید انگل ولو بورکرت (Burkert Angle Valve) به بالای همین صفحه مراجعه نمایند و از لیست کامل مدل‌ ها، ویژگی‌ های فنی، مشخصات و کاربردهای هر کدام، اطلاع کسب کنند. کارشناسان ما با تکیه بر دانش و تجربه خود، آماده پاسخگویی به تمامی سوالات شما درباره انتخاب صحیح انگل ولو متناسب با بودجه و نیازهای پروژه هستند. برای دریافت مشاوره تخصصی، بازدید از محصولات موجود در انبار، دریافت کاتالوگ فنی یا استعلام سریع قیمت انگل ولو بورکرت، همین حالا با واحد فروش پیکاتک به شماره  88109770-021 تماس بگیرید.

سوالات متداول انگل ولو بورکرت

انگل ولو بورکرت چیست و چه کاربردی دارد؟

انگل ولو بورکرت یک شیر صنعتی است که برای کنترل دقیق جریان انواع سیالات (مایعات، گازها و بخار) در خطوط فرآیندی استفاده می‌ شود. این ولوها به دلیل طول عمر بالا، سرعت عملکرد زیاد، تحمل فشار و دمای بالا و قابلیت نصب آسان، در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی و نیروگاهی بسیار پرکاربرد هستند.

تفاوت انگل ولو پنوماتیک، برقی و دستی بورکرت در چیست؟

• پنوماتیک: توسط سیگنال هوای فشرده اکچویتور فعال می‌ شود، مناسب اتوماسیون صنعتی و قطع و وصل سریع سیال
• برقی: توسط موتور کنترل می‌ شود، مناسب فرآیندهایی با نیاز به قطع/وصل از راه دور بر اساس فرمان الکتریکی
• دستی: به کمک هندویل یا دسته تنظیم می‌ شود، مناسب کنترل جریان در موارد ساده و بدون نیاز به اتوماسیون

نحوه مشخص کردن سایز و انتخاب صحیح انگل ولو بورکرت چگونه است؟

انتخاب صحیح سایز (DN) و مدل انگل ولو بستگی به دبی مورد نیاز، فشار عملیاتی، نوع سیال، دمای کاری، نوع اتصال (رزوه‌ای، فلنجی یا جوشی) و شرایط خط لوله دارد. کارشناسان فنی پیکاتک می‌ توانند با دریافت اطلاعات فرایندی، مناسب‌ترین مدل را معرفی نمایند.
