ترانسمیتر اختلاف فشار یوکوگاوا

ترانسمیتر اختلاف فشار یوکوگاوا (YOKOGAWA Differential Pressure Transmitter) یا به اختصار DP، یکی از تجهیزات کلیدی و پرکاربرد برند معتبر ژاپنی یوکوگاوا محسوب می‌ شود. این تجهیز برای اندازه‌گیری اختلاف فشار بین دو نقطه و ارسال سیگنال استاندارد 4 تا 20 میلی‌ آمپر به اتاق کنترل طراحی شده است.

علاوه بر ارسال سیگنال، این ترانسمیتر امکان نمایش محلی اختلاف فشار را نیز فراهم می‌ کند و به همین دلیل در صنایع مختلف از محبوبیت بالایی برخوردار است. این تجهیزات دارای دو پورت ورودی هستند که فشار دو نقطه را مقایسه می‌کنند. یک پورت به فشار سمت پایین (Low Pressure) و دیگری به فشار سمت بالا (High Pressure) متصل می‌ شود. بر اساس این مقایسه، میزان اختلاف فشار مشخص می شود که میتواند مثبت یا منفی باشد.

ترانسمیترهای اختلاف فشار یوکوگاوا همچنین قابلیت کار به عنوان یک ترانسمیتر فشار نسبی (Gauge Pressure Transmitter) را دارند. در این حالت، اگر پورت فشار پایین به هوای آزاد (اتمسفر) باز باشد، تجهیز می‌ تواند فشار نسبی را نسبت به فشار جو اندازه‌گیری کند.

ترانسمیتر اختلاف فشار یوکوگاوا با اندازه گیری اختلاف فشار در کاربردهای صنعتی مانند اندازه گیری سطح مخزن بسته، چگالی، سلامت فیلتر و جریان DP استفاده می شود. ترانسمیترهای فشار یوکوگاوا با فناوری سنسور دیجیتال DPharp خوانش‌ های دقیق، سریع و قابل اعتماد فشار را ارائه می دهند. هدف از این مقاله آشنایی با انواع ترانسمیتر اختلاف فشار یوکوگاوا، مشخصات فنی، مزایا و قیمت آنها جهت راهنمایی خرید است.

عملکرد ترانسمیتر اختلاف فشار یوکوگاوا

سنسور دیجیتال DPharp با بهره‌گیری از دو تشدیدکننده سیلیکونی تک‌ کریستالی طراحی شده است که هر یک در فرکانس طبیعی خود ارتعاش می‌ کنند. زمانی که فشار اعمال می‌ شود، یکی از تشدیدکننده‌ها تحت تنش قرار می‌ گیرد و دیگری وارد حالت فشرده‌سازی می‌ شود.

واحد پردازش مرکزی (CPU) فرکانس‌های خروجی سنسور را به صورت مستقیم و بدون نیاز به تبدیل اضافی A/D شمارش می‌ کند. به دلیل خواص الاستیکی فوق‌العاده مواد سیلیکونی، سنسور DPharp از دقت بالایی برخوردار است و ویژگی‌ هایی مانند خطی بودن و تکرارپذیری بالا را بدون هیسترزیس ذاتی ارائه می‌ دهد.

علاوه بر این، طراحی رزونانس سنسور سیگنال خروجی بزرگی تولید می‌ کند که موجب افزایش حساسیت و کاهش تأثیر نویز می‌ شود. این ویژگی‌ ها سنسور DPharp را به یکی از پیشرفته‌ترین و دقیق‌ترین فناوری‌ های اندازه‌گیری در ابزار دقیق تبدیل کرده است.

در نمودار زیر درصد URL ترانسمیتر اختلاف فشار بر حسب فرکانس سنسورها مشاهده می شود که در آن fc فرکانس ناشی از فشرده سازی (Compression) و ft فرکانس ناشی از تنش (Tension) است.

سنسور دیجیتال DPharp از شرکت یوکوگاوا، با ارائه عملکرد و پایداری دو برابر نسبت به سنسورهای آنالوگ رقبا، یکی از پیشرفته‌ ترین فناوری‌ های موجود در حوزه ابزار دقیق است. این سنسور از جدیدترین تکنولوژی طراحی و ساخت IC Chip بهره می‌ برد، در حالی که سنسورهای آنالوگ مبتنی بر فناوری‌های قدیمی‌ تری طراحی شده‌اند.

اگرچه سنسورهای آنالوگ عملکرد خوبی دارند، اما سنسور مدرن DPharp یوکوگاوا فراتر از انتظارات عمل می‌ کند. ترانسمیترهای یوکوگاوا مجهز به این سنسور دیجیتال، اندازه‌گیری دقیق، منسجم و قابل اعتمادی را ارائه می‌ دهند و به طور کامل نیازهای صنایع پیشرفته را برآورده می‌ کنند.

انواع ترانسمیتر اختلاف فشار یوکوگاوا

یوکوگاوا یکی از برندهای پیشرو در تولید ابزارهای اندازه‌گیری صنعتی است که به دلیل کیفیت و نوآوری، انتخاب اول بسیاری از مهندسان و متخصصان می‌ باشد. در حال حاضر برند یوکوگاوا دارای در دو سری ترانسمیتر اختلاف فشار EJA و EJX و چندین مدل از این دو سری است. تمامی انواع ترانسمیتر اختلاف فشار یوکوگوا در موارد زیر ذکر می شوند:

• ترانسمیتر اختلاف فشار سری EJA یوکوگاوا دارای 3 مدل EJA110E و EJA120E و EJA130E
• ترانسمیتر اختلاف فشار سری EJX  یوکوگاوا  دارای EJX110A و EJX130A و EJXC40A و EJXC80A و  EJAC80E و EJXC80A و EJAC80E و EJX120A

ترانسمیتر اختلاف فشار یوکوگاوا مدل EJA110E

ترانسمیترهای سری EJA-E جدیدترین نسل از ترانسمیترهای اختلاف فشار DPharp شرکت یوکوگاوا هستند. در این میان، مدل EJA110E به عنوان نسخه استاندارد این سری شناخته می‌شود. این محصول که در سال 2012 معرفی شد، ترکیبی از استحکام و موفقیت سری EJA-A و عملکرد پیشرفته سری EJX-A است. نتیجه این ترکیب، محصولی بی‌ نظیر است که کاملاً با انتظارات بالای کاربران از برند یوکوگاوا مطابقت دارد.

ترانسمیتر اختلاف فشار با عملکرد بالا EJA110E از شرکت یوکوگاوا، مجهز به سنسور تشدید سیلیکونی تک‌کریستالی است که برای کاربردهای متنوعی مانند اندازه‌گیری جریان مایعات، گازها، یا بخار، همچنین اندازه‌گیری سطح، چگالی و فشار مایعات ایده‌آل است.

این ترانسمیتر قادر است سیگنال DC 4 تا 20 میلی‌ آمپر را متناسب با مقدار اختلاف فشار اندازه‌گیری‌شده تولید کند. سنسور دقیق و پایدار آن علاوه بر اندازه‌گیری اختلاف فشار، قابلیت اندازه‌گیری فشار استاتیکی را نیز دارد. داده‌های اندازه‌گیری شده می‌ توانند بر روی نشانگر دستگاه نمایش داده شوند یا از طریق ارتباطات BRAIN یا HART از راه دور مورد نظارت قرار گیرند.

مزایای این ترانسمیتر اختلاف فشار شامل پاسخ سریع، راه‌اندازی از راه دور با استفاده از پروتکل های ارتباطی و  قابلیت خود تشخیصی می شوند. این ترانسمیتر با پروتکل ارتباطی FOUNDATION Fieldbus، PROFIBUS PA و 1 تا 5 ولت DC با پروتکل هارت HART (Low Power) نیز تولید می شود. برخی از ویژگی های این ترانسمیتر عبارتنداز:

• دقت 0.055% (0.04% دقت اختیاری)
• 0.1٪ پایداری در هر 10 سال
• زمان پاسخگویی 90 میلی‌ثانیه
• دارای گواهینامه های Exida و TUV SIL 2 / SIL3
• ماکزیمم فشار قابل تحمل MWP 2,300 psi (آپشنال MWP 3,600 psi)
• قابلیت تنظیم پارامترهای محلی (LPS)

ترانسمیتر اختلاف فشار یوکوگاوا مدل EJX120A

ترانسمیترهای سری EJX-A از یوکوگاوا، به‌عنوان نسل پیشرفته ترانسمیترهای اختلاف فشار DPharp، در سال 2004 معرفی شدند. این سری با ارائه عملکرد بالا و ثبات فوق‌العاده، به‌ویژه برای کاربردهای حساس صنعتی، به یکی از برترین انتخاب‌ها در حوزه ابزار دقیق تبدیل شده است.

مدل EJX120A نسخه اولیه این سری است که ویژگی‌ های متعددی را برای بهبود عملکرد صنعتی ارائه می‌ دهد. از مزایای این ترانسمیتر می‌توان به پاسخ‌دهی سریع،قابلیت راه‌اندازی از راه دور با استفاده از پروتکل‌های ارتباطی پیشرفته، قابلیت تشخیص و مانیتورینگ پیشرفته، همراه با خروجی وضعیت اختیاری برای ارسال هشدار در شرایط فشار بالا یا پایین (High/Low) اشاره کرد.

این ترانسمیتر با پروتکل‌های FOUNDATION Fieldbus و PROFIBUS PA نیز در دسترس است. علاوه بر این، تمامی مدل‌های سری EJX، به جز انواع Fieldbus و PROFIBUS، در پیکربندی استاندارد خود دارای گواهینامه SIL 2 هستند که نشان‌دهنده انطباق کامل با الزامات ایمنی در صنایع مختلف است. عملکرد عالی و قابلیت‌های پیشرفته سری EJX-A، آن را به یک گزینه ایده‌آل برای کاربردهای حساس و حیاتی تبدیل کرده است. برخی دیگر از ویژگی های این مدل به شرح زیر است:

• ± 0.09٪ دقت
• پایداری ± 0.15٪ در هر 1 سال
• زمان پاسخگویی 150 میلی‌ ثانیه
• دارای گواهینامه Exida و TUV SIL 2/3
• تنظیم پارامترهای محلی (LPS)

مزایای ترانسمیتیر اختلاف فشار یوکوگاوا

ترانسمیتر اختلاف فشار (DP) از برند Yokogawa که مجهز به سنسور DPharp هستند، به دلیل دقت، قابلیت اطمینان و ویژگی های پیشرفته، به طور گسترده در کاربردهای مختلف صنعتی مورد استفاده قرار می گیرند. در ادامه برخی از مزایای این محصولات ذکر می شوند:

اندازه گیری چندین پارامتر

سنسور DPharp Yokogawa قابلیت اندازه‌گیری فشار تفاضلی (DP)، فشار استاتیک (SP)، و دمای سنسور را تنها با استفاده از یک سنسور دارد. ترانسمیتر یوکوگاوا با استفاده از این سه داده‌ی فرآیندی، قادر است سریع، تأثیرات دما و فشار استاتیک را بر روی اندازه‌گیری DP جبران کند. این فرآیند که به آن جبران‌سازی (Dynamic Compensation) گفته می‌ شود، دقت اندازه‌گیری DP را به طور قابل توجهی افزایش می‌ دهد.

در مقابل، سنسورهای آنالوگ رقبا تنها توانایی اندازه‌گیری DP و دمای سنسور را دارند. از این رو، اگرچه امکان جبران‌سازی اثرات دما وجود دارد، اما به دلیل عدم دسترسی به اندازه‌گیری SP، نمی‌ توانند اثرات فشار استاتیک را جبران کنند.

نمایشگر دیجیتال

نمایشگر هوشمند با استفاده از نمایشگر الفبا عددی و نوار بارگراف چندین متغیر فرآیندی، واحدهای مهندسی قابل تنظیم توسط کاربر، پروتکل ارتباطی، وضعیت خروجی و اطلاعات تشخیصی را به‌صورت واضح نمایش می‌ دهد. در حالت استفاده از پروتکل دیجیتال، اطلاعاتی نظیر جزئیات مدل دستگاه، نسخه پروتکل و ویرایش دستگاه در زمان راه‌اندازی نمایش داده می‌ شود. همچنین، پیام‌ های هشدار توصیفی برای ساده‌سازی فرآیند عیب‌یابی، ناهنجاری‌ها را به‌صورت دقیق و شفاف ارائه می‌ کنند.

قابلیت تشخیص

ترانسمیتر یوکوگاوا با بهره‌گیری از 40 قابلیت خودتشخیصی پیشرفته، عملکرد بهینه ترانسمیتر را تضمین می‌ کند. اگرچه تمام ترانسمیترهای موجود در بازار دارای سطحی از قابلیت‌های خودتشخیصی هستند، Yokogawa دو ویژگی منحصر به فرد ارائه می‌ دهد که در محصولات رقبا یافت نمی‌ شود.

این ترانسمیتر به فناوری ثبت‌ شده Back-check مجهز است که تمامی محاسبات را سریعا بررسی می‌ کند و از فعال بودن سنسور DPharp اطمینان حاصل می‌ کند. این ویژگی به این معناست که سنسور به‌طور مداوم سیگنال تولید می‌ کند، حتی زمانی که تغییری در فرآیند رخ نمی‌دهد. در صورت قطع سیگنال از سنسور، فرستنده به‌سرعت تشخیص می‌دهد که مشکلی وجود دارد. در مقابل، سنسورهای آنالوگ رقبا طراحی منفعل دارند و سیگنال مداومی ارائه نمی‌ دهند. بنابراین، در صورت عدم وجود سیگنال، ممکن است سنسور همچنان به‌ نظر برسد که در حال کار است، در حالی که مشکلی وجود دارد.

با استفاده از قابلیت‌های پیشرفته این ترانسمیتر، می‌ توانید تعمیر و نگهداری غیرمنتظره را تا 60 درصد کاهش دهید. ویژگی‌های پیش‌بینی انسداد خط و تشخیص جریان، امکان شناسایی مشکلات را پیش از وقوع فراهم می‌ کنند و از بروز مشکلات جلوگیری می‌ نمایند.

ساختار مقاوم

استحکام تجهیزات ابزار دقیق نصب‌ شده تأثیر قابل‌توجهی بر قابلیت اطمینان و در نتیجه در دسترس بودن کارخانه دارد. ترانسمیترهای DPharp با طراحی محفظه‌های دوجزئی مستحکم، به‌طور خاص برای محیط‌های سخت صنعتی ساخته شده‌اند.

این ترانسمیترها گزینه‌ های متنوعی برای جنس محفظه، پوشش رنگ، اجزای در تماس با سیال، و پیچ‌ومهره ارائه می‌ دهند تا دوام و طول عمر بیشتری داشته باشند. همچنین، استفاده از دیافراگم‌ های ایزوله Hastelloy C-276 به‌عنوان استاندارد، مقاومت عالی در برابر خوردگی را تضمین می‌ کند.

محافظت در برابر فشار بیش از حد

سنسور فشار DPharp Yokogawa با طراحی ساده و مقاوم خود به‌طور ذاتی از محافظت در برابر فشار بیش از حد برخوردار است. اما Yokogawa با افزودن یک سیستم مکانیکی در داخل کپسول، یک لایه محافظتی اضافی ارائه می‌ دهد تا ترانسمیتر را در برابر حوادث ناشی از فشار بیش از حد ایمن کند. این حوادث ممکن است به دلایل مختلفی از جمله افزایش ناگهانی فشار در فرآیند یا توالی نامناسب عملکرد منیفولدها رخ دهند.

زمان پاسخ گویی سریع

فاکتورهای طراحی فشرده و الکترونیک پیشرفته در ترانسمیترهای یوکوگاوا، زمان پاسخگویی سریع 90 میلی‌ ثانیه‌ای را فراهم می‌ کنند. این زمان پاسخ کوتاه به ترانسمیتر امکان می‌ دهد به‌سرعت به تغییرات در فرآیند واکنش نشان دهد. این ویژگی، همراه با عملکرد عالی دستگاه، کنترل دقیق‌ تر فرآیند را ممکن می‌ سازد و نوسانات آن را کاهش می‌ دهد. علاوه بر این، زمان پاسخگویی سریع برای کاربردهای ایمنی (SIS) و ضد ولتاژ ضروری است و به حفظ ایمنی کارخانه و محافظت از تجهیزات حیاتی کمک می‌ کند.

قیمت ترانسمیتر اختلاف فشار یوکوگاوا

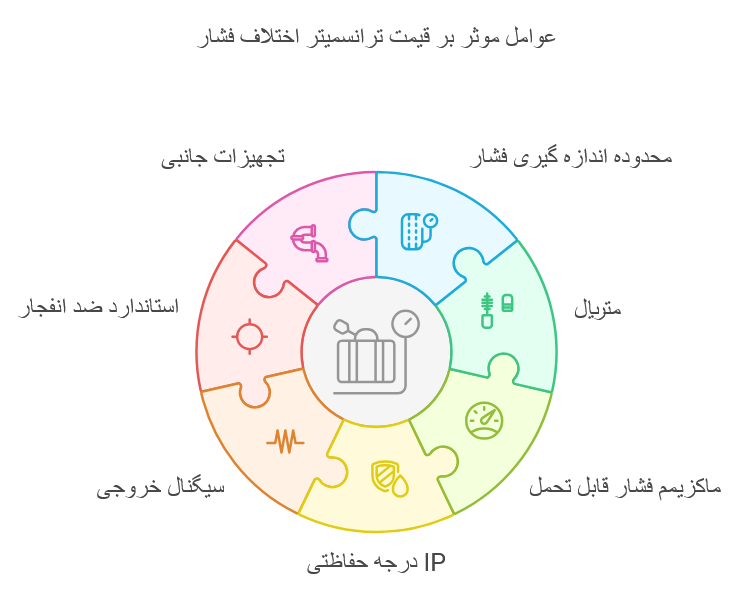

قیمت ترانسمیترهای اختلاف فشار یوکوگاوا علاوه بر شرایط بازار و نوسان دلار تحت تاثیر عوامل مختلفی قرار می گیرد. برخی از مهمترین عوامل موثر بر قیمت ترانسمیتر اختلاف فشار ویکا در موارد زیر بیان می شوند:

• محدوده اندازه گیری فشار
• متریال بدنه، سنسور، دیافراگم و اتصال
• ماکزیمم فشار قابل تحمل (M.W.P)
• درجه حفاظتی IP
• سیگنال خروجی و انواع پروتکل ارتباطی
• استاندارد ضد انفجار
• تجهیزات جانبی (منیفولد 3 شیر و 5 شیر)

فروشگاه تخصصی ابزار دقیق پیکاتک انواع ترانسمیتر اختلاف فشار یوکوگاوا را با بهترین کیفیت و قیمت مناسب به فروش می رساند. بازدیدکنندگان محترم جهت خرید، مشاوره فنی و استعلام قیمت ترانسمیتر اختلاف فشار یوکوگاوا با کارشناسان فروش ما تماس بگیرید.
