ترانسمیتر فشار ویکا A10

ترانسمیتر فشار ویکا A10 چیست؟

ترانسمیتر فشار ویکا A10 یکی از معروف ترین و پرکاربردترین انواع ترانسمیتر فشار قلمی از برند آلمانی ویکا در ایران است که با طراحی فشرده، عملکرد دقیق و قابل اعتماد، کیفیت عالی و قیمت مناسب برای کاربردهای صنعتی عمومی مورد استفاده قرار می گیرد.

ترانسمیتر فشار قلمی ویکا مدل A10 برای اندازه‌ گیری انواع فشارها از جمله فشار مطلق، نسبی و فشارهای منفی در صنایع مختلف طراحی شده است و با استفاده از سنسور فشار پیزوالکتریک، فشار سیالات را اندازه‌ گیری کرده و سپس سیگنالی استاندارد در محدوده 4 تا 20 میلی‌ آمپر به سیستم کنترل ارسال می‌ کند.​

ترانسمیتر فشار ویکا در کاربردهای مختلفی مانند هیدرولیکی و پنوماتیکی، کاربردهای کنترلی، صنایع ماشین سازی و همچنین در پمپ و کمپرسورها استفاده می شود و تجربه چندین ساله WIKA و دانش عمیق از نیازهای مشتریان در توسعه و تولید مدل A10 لحاظ شده است. این ترانسمیتر بیش از یک دهه است که در کاربردهای مختلف خود را ثابت کرده است.

ویژگی های پرشر ترانسمیتر ویکا مدل A10

ترانسمیترهای فشار ویکا مدل A10 با سنسورهای پیزو مقاومتی که پایداری، تکرار پذیری و قابلیت اطمینان بالایی را ارائه می دهند تولید می شوند. همچنین این مدل ترانسمیترهای فشار با رنج های اندازه گیری مختلف، انواع خروجی های متناسب با سیستم های کنترل و همچنین با انواع اتصالات و متریال های گوناگونی عرضه می شوند. در ادامه به برخی از ویژگی های ترانسمیتر فشار ویکا مدل A10 اشاره می شود:

• کیفیت عالی: ترانسمیتر مدل A-10 با بیش از ده سال تجربه در کاربردهای مختلف صنعتی، کیفیت و عملکرد بالایی را ارائه می‌ دهد و قادر است تا 100 میلیون چرخه بار را با دقت تقریباً ثابت تحمل کند.
• قیمت مناسب: خرید این محصول مقرون‌ به‌ صرفه است و عملکرد بسیار خوبی را ارائه می‌ دهد که از نظر دقت و استحکام برای کاربرد های متنوع و گسترده مناسب است.
• محدوده اندازه‌ گیری گسترده: قابلیت اندازه‌گیری فشار در بازه‌ های مختلف از 0 تا 1000 بار، مناسب برای کاربردهای متنوع صنعتی را دارد. ​
• سیگنال خروجی متنوع: سیگنال‌ های خروجی 4 تا 20 میلی‌ آمپر، 0 تا 10 ولت، 0 تا 5 ولت و سایر گزینه‌ ها، متناسب با نیاز سیستم‌ های کنترل مختلف را ارائه می دهد.​
• ساختار مقاوم: بدنه و قطعات در تماس با سیال از از فولاد ضد زنگ 316L، مقاوم در برابر لرزش، شوک، تغییرات دما و شرایط محیطی سخت ساخته شده اند.​ همچنین با طراحی فشرده و سبک، برای نصب در فضاهای محدود مناسب می باشند.

مشخصات فنی ترانسمیتر فشار ویکا A10

• محدوده اندازه گیری: برای فشار گیج ( 0.05 تا 1000 بار)، برای فشار مطلق (از 0.1 ... 0 تا 25 ... 0 بار)، برای فشارهای خلا (وکیوم) از 0.025- تا 0.025+ تا 1- تا 24+ بار

• کلاس دقت: پرشر ترانسمیتر ویکا a10 به‌ صورت آپشنال با گزینه‌ هایی برای بهبود غیرخطی بودن عرضه می‌ شود که دقت اندازه‌ گیری را افزایش می‌ دهد. کاربران می‌توانند بین دو سطح غیرخطی بودن انتخاب کنند.

• سیگنال خروجی:  انواع خروجی های جریانی 4 تا 20 میلی آمپر و 20 تا 4 میلی آمپر (2 سیم) و خروجی ولتاژی 0 تا 10 ولت، 0 تا 5 ولت، 1 تا 5 ولت و 0.5 تا 4.5 ولت (3 سیم)

• نوع اتصال فرآیندی: رزوه ای

• سایز اتصال فرآیندی: G ⅛ B و G ¼ B و G ⅜ B و G ½ B و M14 x 1.5 و ⅛ NPT و ¼ NPT و ½ NPT و M20 x 1.5 و R ¼ و R ⅜ و R ½ و PT ¼ و PT ½ و PT ⅜

• منبع تغذیه: بر اساس سیگنال خروجی DC 8 ... 30 V و DC 8 ... 35 V و DC 14 ... 30 V و DC 14 ... 35 V

• متریال قسمت های در تماس با سیال: فشار کمتر از 10 bar [150 psi] با متریال استنلس استیل 316L و فشار بزرگتر یا مساوی 10 bar [150 psi] متریال استنلس استیل 316L و استیل با گرید PH و فشار کمتر از 25 bar abs. [400 psi abs.] متریال استنلس استیل 316L

• سیال انتقال دهنده فشار: کمتر از 10 bar [150 psi] روغن مصنوعی، بیشتر از  10 bar [150 psi] سلول (Dry measuring cell)، فشار کمتر از 25 bar abs. [400 psi abs.] روغن مصنوعی

• دمای سیال: در تصویر زیر دمای سیال و محدوده دمای محیط و دمای نگهداری مشاهده می شود.

• درجه حفاظتی نفوذ IP: این درجه با توجه به نوع محافظ الکتریکی روی کلگی ترانسمیتر فشار مشخص می شود و می تواند IP65 یا IP67 باشد. اگر تجهیز در معرض پاشش آب یا گرد وغبار است استاندارد IP65 کافی می باشد. اما اگر احتمال غوطه‌ وری موقت در آب وجود دارد، استاندارد IP67 انتخاب بهتری خواهد بود.​

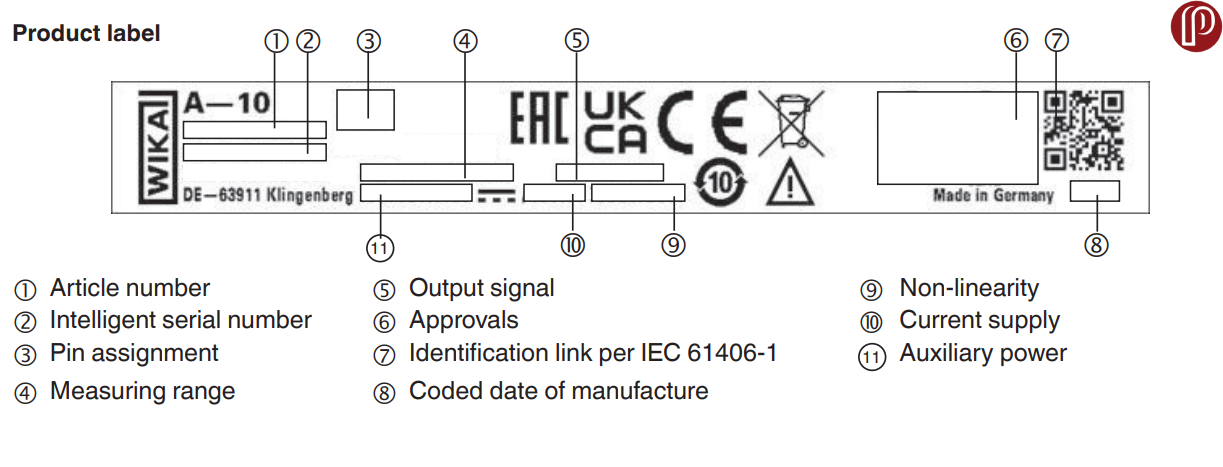

برچسب مشخصات فنی روی پرشر ترانسمیتر ویکا A10

عملکرد ترانسمیتر فشار ویکا A10

ترانسمیتر فشار WIKA a10 یکی از تجهیزات ابزار دقیق برای اندازه‌ گیری فشار در کاربردهای صنعتی است که با استفاده از فناوری سنسور پیزومقاومتی، فشار سیال را به سیگنال الکتریکی تبدیل می‌ کند.​ در واقع فشار سیال به دیافراگمی الاستیک از متریال استنلس استیل وارد می‌ شود.

این دیافراگم به سنسور پیزورزیستیو متصل است که با تغییر فشار، مقاومت الکتریکی آن تغییر می‌ کند.​ در ترانسمیتر تغییر مقاومت الکتریکی به سیگنال الکتریکی متناسب با فشار تبدیل می‌ شود و این سیگنال می‌ تواند به صورت جریانی 4 تا 20 میلی‌ آمپر یا ولتاژی 0 تا 10 ولت به اتاق کنترل ارسال شود.

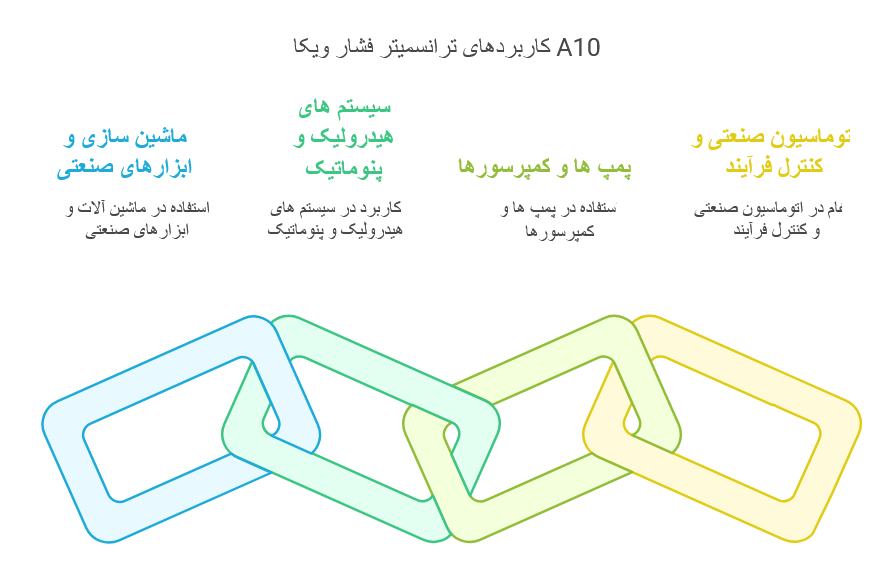

کاربردهای ترانسمیتر فشار ویکا A10

ترانسمیتر فشار WIKA A10 یکی از پرکاربردترین سنسورهای فشار صنعتی است که برای اندازه‌گیری فشار مایعات، گازها و سیالات در محیط‌های صنعتی طراحی شده است. این مدل به دلیل دقت مناسب، قیمت اقتصادی، تنوع رنج اندازه‌گیری و قابلیت اطمینان بالا، در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرد.

مهم‌ترین کاربردهای ترانسمیتر فشار ویکا A10 عبارت‌اند از:

• ماشین‌آلات صنعتی: پایش و کنترل فشار در خطوط تولید، دستگاه‌های CNC، ماشین‌آلات بسته‌بندی و تجهیزات اتوماسیون.
• سیستم‌های هیدرولیک: اندازه‌گیری فشار روغن در پاورپک‌ها، جک‌های هیدرولیکی و پرس‌های صنعتی برای جلوگیری از افت یا افزایش غیرمجاز فشار.
• سیستم‌های پنوماتیک: کنترل فشار هوای فشرده در کمپرسورها، خطوط انتقال هوا و تجهیزات پنوماتیکی.
• پمپ‌ها و بوسترپمپ‌ها: نظارت بر فشار ورودی و خروجی پمپ‌ها به‌منظور افزایش راندمان و محافظت از تجهیزات.
• کمپرسورها: کنترل فشار در کمپرسورهای هوا و گاز جهت عملکرد پایدار و جلوگیری از آسیب‌های ناشی از فشار بیش از حد.
• سیستم‌های اندازه‌گیری و کنترل: ارسال سیگنال استاندارد به PLC، DCS و سایر سیستم‌های مانیتورینگ و کنترل فرآیند.
• صنایع کشتی‌سازی و دریایی: پایش فشار در سیستم‌های هیدرولیک، سوخت و تجهیزات جانبی کشتی‌ها.

قیمت ترانسمیتر فشار ویکا  A10

قیمت ترانسمیتر فشار ویکا A10 به مشخصات فنی، نوع پیکربندی، شرایط کاری و گزینه‌ های انتخابی دستگاه بستگی دارد. به همین دلیل نمی‌ توان برای تمام مدل‌ های این ترانسمیتر یک قیمت ثابت در نظر گرفت و برای استعلام دقیق، باید مشخصات کامل تجهیز بررسی شود.

مهم ‌ترین عوامل موثر بر قیمت ترانسمیتر فشار ویکا A10 عبارت‌اند از:

• محدوده اندازه‌ گیری فشار: بازه فشاری مورد نیاز یکی از مهم‌ ترین عوامل در انتخاب مدل است و می ‌تواند بر قیمت نهایی تجهیز اثر بگذارد.
• نوع فشار قابل اندازه ‌گیری: بسته به کاربرد، ممکن است اندازه‌ گیری فشار نسبی، مطلق یا سایر محدوده‌های تعریف‌شده موردنیاز باشد و این تفاوت در پیکربندی می ‌تواند روی قیمت تأثیر داشته باشد.
• نوع سیگنال خروجی: نوع خروجی مورد نیاز برای انتقال اطلاعات فشار به سیستم کنترل یا نمایشگر از دیگر عوامل موثر بر قیمت ترانسمیتر فشار ویکا A10 است.
• نوع اتصال فرایندی: اندازه، استاندارد و نوع اتصال رزوه‌ای موردنیاز برای نصب دستگاه می ‌تواند باعث تفاوت قیمت میان پیکربندی‌های مختلف شود.
• نوع اتصال الکتریکی: کانکتور، کابل یا سایر روش‌های اتصال الکتریکی بسته به مدل و کاربرد انتخاب می ‌شوند و می ‌توانند روی هزینه نهایی تأثیر بگذارند.
• دقت اندازه ‌گیری: سطح دقت موردنیاز در فرایند می ‌تواند در انتخاب پیکربندی مناسب و قیمت نهایی محصول نقش داشته باشد.
• جنس قطعات در تماس با سیال: سازگاری متریال با نوع سیال اهمیت زیادی دارد. در برخی کاربردها ممکن است به متریال مقاوم‌ تر در برابر خوردگی یا شرایط خاص نیاز باشد.
• محدوده دمای کاری: شرایط دمایی فرایند و محیط نصب باید با مشخصات دستگاه هماهنگ باشد. مدل یا پیکربندی مناسب برای شرایط دمایی خاص ممکن است قیمت متفاوتی داشته باشد.
• شرایط محیطی و درجه حفاظت: میزان مقاومت دستگاه در برابر رطوبت، گرد وغبار و سایر عوامل محیطی از مشخصاتی است که می ‌تواند روی ساختار و قیمت تجهیز اثر بگذارد.

خرید ترانسمیتر فشار ویکا  A10

در صورتی که قصد خرید ترانسمیتر فشار ویکا A10 را دارید، پیکاتک بهترین انتخاب برای شماست. در پیکاتک می ‌توانید برای بررسی ترانسمیتر فشار ویکا A10، دریافت اطلاعات فنی، استعلام قیمت و اطلاع از شرایط تأمین این محصول اقدام کنید.

در صورتی که هنوز پیکربندی مناسب را انتخاب نکرده‌اید، می‌توانید اطلاعاتی مانند محدوده فشار کاری، نوع سیال، دمای فرایند، نوع خروجی موردنیاز و نوع اتصال را ارائه کنید تا امکان بررسی گزینه مناسب فراهم شود.

هنگام خرید ترانسمیتر فشار ویکا  A10، مشخصات فنی آن مانند محدوده اندازه‌ گیری فشار، نوع خروجی سیگنال، جنس بدنه و دیافراگم، سایز و نوع اتصال، درجه حفاظت بدنه (IP) و سایر ویژگی‌ های فنی را به دقت مطالعه کنید.​ همچنین می توانید برای استعلام قیمت به روز و مشاوره خرید، با کارشناسان فروش ما به شماره 02187700142 تماس بگیرید تا شما را در انتخاب بهترین گزینه بر اساس نیازهای فنی و بودجه پروژه راهنمایی نمایند.

سوالات متداول

ترانسمیتر فشار WIKA A-10 برای چه کاربردهایی مناسب است؟

مدل A-10 برای کاربردهای عمومی و صنعتی سبک مانند اتوماسیون ماشین‌آلات، سیستم‌های هیدرولیک و پنوماتیک، پمپ‌ها، کمپرسورها و صنایع آب و فاضلاب طراحی شده است.

چه بازه‌ فشاری توسط ترانسمیتر WIKA A-10 پشتیبانی می‌شود؟

ترانسمیتر ویکا A-10 بسته به سفارش مشتری، بازه‌های مختلفی از فشار را از 0 تا 600 بار پوشش می‌دهد؛ این دامنه باعث شده برای اکثر کاربردهای رایج کافی و کاربردی باشد.

خروجی سیگنال و نحوه اتصال ترانسمیتر A-10 چگونه است؟

سیگنال خروجی مدل A-10 معمولاً 4 تا 20 میلی‌آمپر (4-20 mA) دو سیمه است که با اکثر سیستم‌های کنترل، PLC و نمایشگرهای صنعتی سازگار است. نصب دستگاه به سادگی از طریق رزوه استاندارد G1/4 یا 1/4NPT صورت می‌گیرد.
