ترانسمیتر فشار ABB

ترانسمیتر فشار یا پرشر ترانسمیتر ABB (ABB Pressure Transmitter) یکی از مهم‌ ترین تجهیزات ابزار دقیق برای اندازه‌گیری و پایش فشار سیالات مختلف شامل مایعات، گازها و بخار در صنایع گوناگون است. این تجهیز با دقت و قابلیت اطمینان بالا، امکان اندازه‌ گیری پیوسته و لحظه‌ ای فشار را فراهم می‌ کند و داده‌ های دریافتی را به صورت سیگنال استاندارد معمولاً  4 تا 20 میلی آمپر به سیستم کنترل یا اتاق فرمان ارسال می‌  کند.

ترانسمیترهای فشار ABB توانایی اندازه‌گیری انواع فشار نسبی (Gauge Pressure)، فشار مطلق (Absolute Pressure) و اختلاف فشار (Differential Pressure) را دارند. این ویژگی‌ ها باعث شده تا پرشر ترانسمیتر ABB در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، آب و فاضلاب، مواد غذایی، دارویی و بسیاری از صنایع دیگر به‌ عنوان یک تجهیز دقیق و قابل اعتماد مورد استفاده قرار گیرد.

هدف از این مقاله در فروشگاه ابزار دقیق پیکاتک، ارائه معرفی جامع انواع ترانسمیتر فشار ABB و راهنمای خرید بر اساس نیازهای فنی و عملیاتی صنایع مختلف است، تا مشتریان بتوانند با شناخت بهتر ویژگی‌ ها و کاربردهای این تجهیزات، انتخابی هوشمندانه و بهینه داشته باشند.

انواع ترانسمیتر فشار ABB

شرکت ABB با بهره‌ گیری از فناوری روز و استانداردهای بین‌ المللی، طیف وسیعی از ترانسمیترهای فشار را تولید می‌ کند که هرکدام برای شرایط و نیازهای خاص صنعتی طراحی شده‌اند. مهم‌ ترین دسته‌ بندی این تجهیزات عبارتنداز:

ترانسمیتر فشار مطلق ABB (Absolute Pressure Transmitter)

این نوع ترانسمیتر فشار، اختلاف فشار سیال با فشار خلأ کامل ( صفر مطلق) را اندازه‌گیری می‌ کند. در کاربردهایی که فشار محیط (اتمسفر) ممکن است تغییر کند یا حساسیت فرآیند بالا باشد، استفاده از فشار مطلق ضروری است. تمامی انواع ترانسمیتر فشار مطلق ABB به شرح زیر است:

•  ترانسمیتر فشار مطلق ABB مدل PAS100: ترانسمیتری جمع‌ و جور، قابل اعتماد و کارآمد است که برای اندازه‌گیری فشار مطلق در انواع کاربردهای مایع، گاز و بخار طراحی شده است. این محصول با ساختار ساده و مقاوم، امکان نصب سریع و استفاده آسان را فراهم می‌ کند. همچنین طراحی مستحکم PAS100، دوام و عملکرد عالی را حتی در شرایط سخت صنعتی تضمین کرده و آن را به راه‌ حلی اقتصادی و مناسب برای طیف گسترده‌ای از فرآیندها، از جمله استفاده در مناطق خطرناک، تبدیل کرده است.

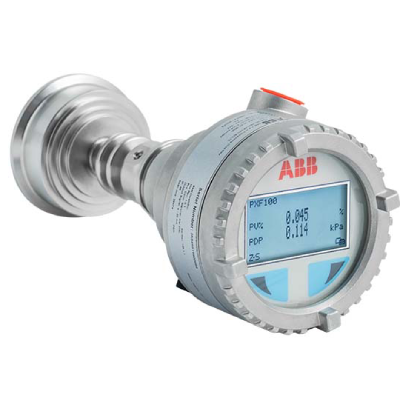

• ترانسمیتر فشار مطلق ABB مدل PAF100:  نسل جدید تجهیزات اندازه‌گیری فشار مطلق ABB است که ویژه کاربردهای بهداشتی، صنایع غذایی و تولید نوشیدنی طراحی شده است. بدنه جمع‌ و جور از جنس استنلس استیل این تجهیز، استحکام بالا، مقاومت در برابر رطوبت و لرزش را تضمین می‌ کند. این مدل مجهز به صفحه‌ نمایش با وضوح بالا و نور پس‌ زمینه بوده و با واسط کاربری لمسی HMI و قابلیت Easy Setup، امکان پیکربندی سریع و ساده پارامترها را مستقیماً از طریق صفحه‌ نمایش فراهم می کند.

•  ترانسمیتر فشار مطلق ABB مدل PAD100: نسل جدید تجهیزات اندازه‌گیری فشار مطلق ABB است که همراه با ریموت سیل S26 عرضه می‌ شود. این تجهیز دارای محفظه‌ای جمع‌ و جور و مقاوم از جنس فولاد ضدزنگ بوده که استحکام، پایداری در برابر رطوبت و مقاومت بالا در برابر لرزش را ارائه می‌ دهد. تلفیق طراحی ریموت سیل‌ های ASME/EN با فناوری اختصاصی All-Welded شرکت ABB، خطر نشتی را در حین عملکرد حذف کرده و در عین حال سازگاری کامل با هر نوع فرآیند صنعتی را تضمین می‌ کند.

•  ترانسمیتر فشار مطلق ABB مدل PAP100: ترانسمیتر فشار مطلق ABB مدل PAP100، تجهیزی جدید، جمع‌وجور و قابل اعتماد است که به‌طور ویژه برای صنعت خمیر و کاغذ طراحی شده است. این مدل با ترکیب اتصالات فرآیندی اختصاصی P&P و استفاده از متریال‌ های ویژه قسمت های در تماس با سیال مانند Hastelloy‑C، Duplex و Diaflex، به همراه آب‌بندی اختصاصی ABB، عملکردی مطمئن و مقاوم در شرایط کاری سخت ارائه می‌ دهد.

•  ترانسمیتر فشار مطلق ABB مدل 266ART:  این مدل ترانسمیتر فشار مطلق دارای دیافراگم سیل از راه دور است که برای کاربردهای مایع، گاز یا بخار مناسب می باشد.

•  ترانسمیتر فشار مطلق ABB مدل 266AST: تجهیزی با عملکرد بالا برای اندازه‌گیری فشار در کاربردهای مایع، گاز و بخار است. این مدل با ارائه طیف گسترده‌ای از گزینه‌ ها، از جمله انواع سیالات پرکننده و  متریال قادر است در شرایط فرآیندی بحرانی و محیط‌های صنعتی سخت به‌ طور مطمئن کار کند. پایداری بلندمدت و قابلیت اطمینان ثابت‌ شده، از ویژگی‌ های کلیدی 266AST محسوب می‌ شوند.

•  ترانسمیتر فشار مطلق ABB مدل 266NRH: ترانسمیتری با قابلیت تحمل اضافه‌بار بالا است که برای اندازه‌گیری جریان مایع، گاز یا بخار، و نیز سنجش سطح، فشار و چگالی طراحی شده است. این مدل با ساختار ریموت سیل استفاده می‌ شود و عملکردی دقیق و پایدار در کاربردهای متنوع صنعتی ارائه می‌ دهد.

•  ترانسمیتر فشار مطلق ABB مدل 266NSH: این ترانسمیتر با سیستم یکپارچه حفاظت در برابر اضافه بار بالا برای طیف گسترده‌ای از گزینه‌ ها مناسب است و جنبه مقرون‌به‌صرفه بودن را به حداکثر می‌ رساند و در عین حال یک راه‌ حل قابل اعتماد برای همه کاربردهایی با سیال فرآیندی در محدوده دمایی گسترده، ارائه می‌ دهد.

ترانسمیتر فشار نسبی یا گیج ABB (Gauge Pressure Transmitter)

این مدل فشار سیال را نسبت به فشار محیط یا جو اندازه‌گیری می‌ کند. مجموعه ترانسمیترهای فشار گیج از ABB طیف گسترده‌ای از امکانات ارتباطی را ارائه می‌ دهد همچنین یکی دیگر از نکات برجسته سنسورهای ما دقت اندازه‌گیری تا 0.025٪ است. در ادامه انواع ترانسمیتر فشار نسبی ABB معرفی می شوند:

• ترانسمیتر فشار نسبی ABB مدل PGS100: یک ترانسمیتر فشار گیج جمع و جور، قابل اعتماد و ضروری است که برای کاربردهای مایع، گاز یا بخار مناسب است. این تجهیز ساده و مستحکم برای تحویل سریع و نصب و استفاده آسان طراحی شده است. به لطف طراحی مستحکم خود که مقاومت بالایی را حتی در سخت‌ ترین محیط‌ ها ارائه می‌ دهد، یک راه حل رقابتی برای اکثر کاربردها، از جمله کاربردهای مناطق خطرناک، است.

• ترانسمیتر فشار نسبی ABB مدل PGD100: نسل جدید ترانسمیترهای گیج است که با دیافراگم سیل  S26 استفاده می شود. ترکیب طراحی آب‌بندهای از راه دور ASME/EN با فناوری منحصر به فرد ABB All-Welded، خطرات نشتی را در حین کار از بین می‌ برد و در عین حال تناسب کامل با هر فرآیندی را تضمین می‌ کند.

• ترانسمیتر فشار نسبی ABB مدل PGF100: نسل جدید ترانسمیتر فشار گیج برای استفاده در فرآیندهای بهداشتی، غذایی و آشامیدنی طراحی شده است. بدنه جمع و جور فولاد ضد زنگ آن، مقاومت بالایی را در برابر رطوبت و لرزش تضمین می‌ کند همچنین دارای صفحه نمایش با وضوح بالا و نور پس زمینه است. سهولت استفاده از HMI لمسی با ویژگی Easy Setup، یک گزینه میان‌افزار برای پیکربندی آسان پارامترهای دستگاه از طریق خود صفحه نمایش است.

• ترانسمیتر فشار نسبی ABB مدل PGP100: یک ترانسمیتر فشار گیج جدید، جمع و جور، قابل اعتماد و ضروری از ABB برای صنعت کاغذسازی است. ترکیبی از اتصالات فرآیندی P&P اختصاصی با متریال منحصر به فرد قسمت های در تماس با سیال مانند Hastelloy-C، Duplex و Diaflex، از طریق یک آب‌ بندی شناخته شده ABB در دسترس هستند.

• ترانسمیتر فشار نسبی ABB مدل PGS300: یک ترانسمیتر فشار همه کاره است که برای اندازه‌ گیری فشار مایع، گاز یا بخار و همچنین سطح مایع در مخازن روباز مناسب است. به لطف پایداری و قابلیت اطمینان، حتی در شرایط محیطی و فرآیندی بسیار سخت نیز با عملکرد عالی کار می‌ کند.

• ترانسمیتر فشار نسبی ABB مدل PGD300: یک ترانسمیتر فشار همه کاره با دیافراگم سیل است که برای اندازه‌گیری فشار مایع، گاز یا بخار و همچنین سطح مایع در مخازن روباز مناسب است. با پایداری و قابلیت اطمینان بالا، حتی در شرایط محیطی و فرآیندی بسیار سخت نیز کار می‌ کند.

• ترانسمیتر فشار نسبی ABB مدل 266GRT: یک ترانسمیتر فشار گیج با عملکرد بالا و دارای دیافراگم سیل از راه دور است که برای اندازه‌گیری فشار مایع، گاز یا بخار و همچنین سطح مایع در مخازن روباز مناسب است.

• ترانسمیتر فشار نسبی ABB مدل 266GST: یک تجهیز گیج با عملکرد بالا برای اندازه‌ گیری فشار مایع، گاز و بخار، همچنین سنجش سطح مایعات در مخازن روباز است. این مدل با پایداری و قابلیت اطمینان ممتاز خود، حتی در شرایط محیطی و فرآیندی بسیار سخت، عملکرد دقیق و اعلام‌شده را حفظ می‌ کند.

• ترانسمیتر فشار نسبی ABB مدل 266HRH: یک ترانسمیتر فشار گیج با بار اضافی بالا  (High overload) است که با دیافراگم سیل استفاده می‌شود و برای اندازه‌گیری جریان مایع، گاز یا بخار و همچنین سطح، فشار و چگالی مناسب است.

• ترانسمیتر فشار نسبی ABB مدل 266HSH: یک ترانسمیتر فشار با بار اضافی بالا با حداکثر فشار کاری تا 105 مگاپاسکال، 15225 psi مناسب برای اندازه‌گیری فشار مایع، گاز یا بخار در لوله یا روی مخزن باز است. گزینه‌ های ارتباطی اکنون شامل Modbus®، همراه با 4-20 میلی‌ آمپر HART، 1-5 ولت HART کم‌ مصرف، Wireless HART، Profibus و Foundation Fieldbus است.

ترانسمیتر اختلاف فشار ABB (Differential Pressure Transmitter)

این نوع ترانسمیتر برای اندازه‌گیری اختلاف فشار (فشار تفاضلی) بین دو نقطه در یک سیستم به کار می‌ رود. دقت بالای این تجهیز آن را به ابزاری مهم در اندازه‌گیری فلو (Flow) و سطح مخازن تبدیل می‌ کند. در ادامه انواع ترانسمیتر اختلاف فشار ABB بررسی می شوند:

• ترانسمیتر اختلاف فشار ABB مدل 266DRH: یک ترانسمیتر اختلاف فشار مناسب برای اندازه‌گیری جریان مایع، گاز یا بخار و همچنین سطح، فشار و چگالی است که با دیافراگم سیل استفاده می شود.

• ترانسمیتر اختلاف فشار ABB مدل 266DSH: یک ترانسمیتر فشار تفاضلی با طراحی استاندارد DP-Style است. این ترانسمیتر فشار که با پایداری طولانی و عملکرد بالا مشخص می‌ شود، نشان‌ دهنده تعهد ABB در برآوردن نیازهای مشتری است.

• ترانسمیتر اختلاف فشار ABB مدل 266MRT: مدل 266MRT یک ترانسمیتر فشار دیفرانسیلی با عملکرد بالا با "فناوری چند حسگری" است که برای اندازه‌گیری جریان مایع، گاز یا بخار و همچنین سطح، فشار و چگالی با ساختار دیافراگم سیل، مناسب است. ترکیب منحصر به فرد چندین سیستم حسگر در یک دستگاه واحد، امکان اندازه‌گیری همزمان اختلاف فشار و فشار مطلق را فراهم می‌ کند. دمای حسگر و فشار مطلق نیز برای حذف اثرات محیطی بر حسگر استفاده می‌ شوند.

• ترانسمیتر اختلاف فشار ABB مدل 266MST: یک ترانسمیتر اختلاف فشار با عملکرد بالا با "فناوری چند حسگر" است که برای اندازه‌گیری جریان مایع، گاز یا بخار و همچنین سطح، فشار و چگالی در کاربردهایی با فشار کاری تا 41 مگاپاسکال / 5945psi مناسب است.

• ترانسمیتر اختلاف فشار ABB مدل PDS300: یک ترانسمیتر اختلاف فشار همه‌کاره است که برای اندازه‌گیری فشار مایع، گاز یا بخار و همچنین سطح مایع در مخازن باز یا بسته مناسب است. به لطف پایداری و قابلیت اطمینان آن، حتی در شرایط محیطی و فرآیندی بسیار سخت نیز با عملکرد اعلام شده کار می‌ کند.

• ترانسمیتر اختلاف فشار ABB مدل PDD300: یک ترانسمیتر اختلاف فشار همه‌کاره با دیافراگم سیل مناسب برای اندازه‌گیری فشار مایع، گاز یا بخار و همچنین سطح مایع در مخازن باز یا بسته است.

مزایای استفاده از ترانسمیتر فشار ABB

1. دقت اندازه‌گیری بسیار بالا در شرایط کاری مختلف
2. پایداری طولانی‌ مدت و کاهش نیاز به کالیبراسیون مکرر
3. طراحی مقاوم در برابر ارتعاش، ضربه، رطوبت و شرایط محیطی سخت
4. ساپورت انواع اندازه‌گیری فشار مطلق، نسبی و اختلاف فشار
5. نصب و راه‌اندازی آسان با رابط کاربری ساده و قابلیت Easy Setup
6. سازگاری با استانداردهای بین‌ المللی مانند ATEX و IECEx برای محیط‌های خطرناک
7. گزینه‌ های متنوع برای قسمت های در تماس با سیال (Wetted Parts) و سیالات پرکننده بر حسب کاربرد
8. امکان ارتباط دیجیتال و یکپارچگی با سیستم‌های DCS و PLC
9. هزینه نگهداری پایین به دلیل طراحی مقاوم و عملکرد پایدار
10. قابلیت استفاده در صنایع مختلف از نفت و گاز تا غذایی و دارویی

نکات کلیدی انتخاب ترانسمیتر فشار ABB

در فرآیند انتخاب و خرید ترانسمیتر فشار ABB توجه به مشخصات فنی و نکات زیر بسیار حائز اهمیت است:

• نوع ترانسمیتر فشار: فشار نسبی (Gauge و فشار مطلق (Absolute) و اختلاف فشار (Differential)
• محدوده اندازه‌گیری فشار:انتخاب بر اساس بیشترین و کمترین فشار فرآیند برای جلوگیری از آسیب به سنسور و حفظ دقت اندازه‌گیری
• خروجی و پروتکل ارتباطی: خروجی آنالوگ استاندارد 4 تا 20 میلی‌ آمپر/  پشتیبانی از پروتکل‌های دیجیتال مانند HART، PROFIBUS، Modbus جهت یکپارچه‌سازی با سیستم‌های DCS/PLC
• متریال بدنه، سنسور و اتصال: بسته به نوع سیال و دمای فرآیندی انتخاب می شود. گزینه‌ها شامل استنلس استیل، Hastelloy، Duplex و پوشش‌ های مقاوم در برابر سایش یا خوردگی
• نوع اتصال فرآیندی: رزوه‌ای، فلنجی، کلمپی، یا اتصالات بهداشتی برای صنایع غذایی و دارویی، متناسب با استانداردهای نصب
• دمای فرآیندی: انتخاب مدلی با سنسور و سیل پرکننده مناسب برای کار در دماهای بالا یا پایین (از فرآیندهای کرایوژنیک تا بخار اشباع)
• درجه حفاظتی بدنه (IP): درجه حفاظت IP مانند IP66/IP67 برای مقاومت در برابر گردوغبار و آب، مناسب محیط‌های صنعتی و فضای باز
• استانداردهای ضد انفجار: مدل‌های دارای تاییدیه ATEX، IECEx یا سایر استانداردها برای کار در مناطق خطرناک با وجود گاز یا گردوغبار قابل انفجار

خرید ترانسمیتر فشار ABB از پیکاتک (مرکز تخصصی ابزار دقیق ایران)

فروشگاه اینترنتی پیکاتک به‌ عنوان یکی از معتبرترین مراکز فروش تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران، مجموعه‌ای کامل از محصولات اندازه‌گیری و کنترل فرآیند را ارائه می‌ دهد. این مجموعه شامل انواع تجهیزات سنجش فشار، دما، سطح، جریان، و همچنین گستره وسیعی از شیرآلات صنعتی شامل شیر توپی، پروانه‌ای، گلوب، دروازه‌ای و بسیاری محصولات تخصصی دیگر است.

در بخش محصولات فشار، پیکاتک انواع ترانسمیتر فشار ABB در مدل‌های فشار نسبی (Gauge)، فشار مطلق (Absolute) و اختلاف فشار (Differential) را با بهترین کیفیت، دقت بالا و قیمت رقابتی عرضه می‌ کند. جهت ثبت سفارش، کافی است در همین صفحه مدل مورد نظر را انتخاب نموده و مشخصات فنی آن را بررسی کنید. سپس برای دریافت مشاوره خرید و استعلام قیمت روز ترانسمیتر فشار ABB با کارشناسان فروش ما تماس بگیرید.

سوالات متداول ترانسمیتر فشار ABB

ترانسمیتر فشار ABB چیست و چه کاربردی دارد؟

ترانسمیتر فشار ABB ابزاری برای اندازه‌گیری مداوم فشار مایعات، گازها و بخار است که داده‌ها را به‌صورت سیگنال استاندارد ( 4 تا 20 میلی‌ آمپر یا دیجیتال) به سیستم کنترل ارسال می‌ کند. این تجهیزات در صنایع نفت و گاز، شیمیایی، غذایی، آب و فاضلاب و نیروگاهی کاربرد دارند.

تفاوت فشار مطلق (Absolute)، نسبی (Gauge) و اختلاف فشار (Differential) در ترانسمیتر ABB چیست؟

• مطلق (Absolute): فشار نسبت به خلأ کامل سنجیده می‌ شود، مناسب فرآیندهای حساس یا محیط‌ های با تغییر فشار اتمسفر
• نسبی (Gauge): فشار نسبت به فشار محیط اندازه‌گیری می‌ شود، مناسب مخازن روباز و سیستم‌ های پمپاژ
• اختلاف فشار (Differential): اختلاف فشار بین دو نقطه اندازه‌گیری می‌شود، مناسب کنترل فلو، سطح و عملکرد فیلتر

 آیا ترانسمیتر فشار ABB در محیط‌های خطرناک قابل استفاده است؟

بله، بسیاری از مدل‌ها دارای تأییدیه‌ های ATEX و IECEx برای استفاده در مناطق مستعد انفجار هستند.

آیا می‌ توان این ترانسمیترها را با سیستم‌ های DCS یا PLC موجود یکپارچه کرد؟

بله، اکثر مدل‌ ها از پروتکل‌ های ارتباطی استاندارد مانند HART، PROFIBUS یا Modbus پشتیبانی می‌ کنند.
