ترموکوپل نوع K

در دنیای پیچیده و پویای صنایع، اندازه‌گیری دقیق دما از اهمیت حیاتی برخوردار است. از کنترل فرآیندهای شیمیایی و حرارتی گرفته تا نظارت بر عملکرد تجهیزات و ماشین‌آلات، نیاز به ابزاری قابل اعتماد برای سنجش دما همواره احساس می‌شود. در این میان، ترموکوپل نوع K به عنوان یکی از پرکاربردترین و محبوب‌ترین حسگرهای دما، نقشی کلیدی ایفا می‌کند. این حسگر با دامنه دمایی گسترده، دقت قابل قبول و قیمت مناسب، در صنایع مختلف مورد استفاده قرار می‌گیرد.

در این مقاله جامع، قصد داریم به بررسی تخصصی ترموکوپل نوع K بپردازیم و تمام جنبه‌های مرتبط با آن، از اصول عملکرد و انواع مختلف گرفته تا کاربردها، مزایا و نکات مهم در انتخاب و نصب را مورد بحث و بررسی قرار دهیم.

اصول عملکرد ترموکوپل نوع K

ترموکوپل نوع K بر اساس اثر سیبک (Seebeck effect) عمل می‌کند. این اثر بیان می‌کند که هنگامی که دو فلز غیر همجنس به یکدیگر متصل می‌شوند و محل اتصال آن‌ها گرم می‌شود، یک ولتاژ الکتریکی در محل اتصال ایجاد می‌شود. این ولتاژ، متناسب با اختلاف دمای بین محل اتصال گرم (Hot Junction) و محل اتصال سرد (Cold Junction) است.

ترموکوپل نوع K از دو فلز غیر همجنس نیکل-کروم (NiCr) و نیکل-آلومینیوم (NiAl) تشکیل شده است. نیکل-کروم به عنوان سیم مثبت و نیکل-آلومینیوم به عنوان سیم منفی شناخته می‌شود. این ترکیب، پایداری و دقت مناسبی را در دماهای بالا فراهم می‌کند.

به طور خلاصه، فرآیند عملکرد به شرح زیر است:

1. اتصال دو فلز: دو سیم نیکل-کروم و نیکل-آلومینیوم به یکدیگر متصل می‌شوند.
2. ایجاد اختلاف دما: محل اتصال گرم در معرض دمای مورد نظر قرار می‌گیرد.
3. ایجاد ولتاژ: اختلاف دمای بین محل اتصال گرم و سرد، باعث ایجاد ولتاژ الکتریکی می‌شود.
4. اندازه‌گیری ولتاژ: ولتاژ ایجاد شده توسط دستگاه اندازه‌گیری ولتاژ (میلی‌ولت‌متر) اندازه‌گیری می‌شود.
5. تبدیل ولتاژ به دما: با استفاده از جداول استاندارد، ولتاژ اندازه‌گیری شده به دما تبدیل می‌شود.

این اصل ساده، اما بسیار مؤثر، امکان اندازه‌گیری دقیق و مطمئن دما را در شرایط مختلف فراهم می‌کند.

انواع ترموکوپل نوع K

ترموکوپل نوع K در انواع مختلفی طراحی و تولید می‌شوند که هر کدام برای کاربردهای خاصی مناسب هستند. در اینجا به برخی از رایج‌ترین انواع آنها اشاره می‌کنیم:

1. ترموکوپل سیمی (Wire Thermocouple):

• این نوع ترموکوپل، از دو سیم نیکل-کروم و نیکل-آلومینیوم تشکیل شده است که به یکدیگر جوش داده شده‌اند.
• به دلیل سادگی و انعطاف‌پذیری، در کاربردهای عمومی و آزمایشگاهی مورد استفاده قرار می‌گیرد.
• برای اندازه‌گیری دما در نقاط مختلف و فضاهای محدود مناسب است.
• دقت و سرعت پاسخگویی مناسبی دارد.

2. ترموکوپل غلاف دار (Sheathed Thermocouple):

• این نوع ترموکوپل، از دو سیم نیکل-کروم و نیکل-آلومینیوم تشکیل شده است که در داخل یک غلاف فلزی یا سرامیکی قرار گرفته‌اند.
• غلاف، از سیم‌ها در برابر خوردگی، سایش و شرایط سخت محیطی محافظت می‌کند.
• برای اندازه‌گیری دما در محیط‌های صنعتی و دماهای بالا مناسب است.
• مقاومت و طول عمر بالاتری نسبت به ترموکوپل سیمی دارد.

3. ترموکوپل سطحی (Surface Thermocouple):

• این نوع ترموکوپل، برای اندازه‌گیری دمای سطوح جامد استفاده می‌شود.
• دارای یک حسگر مسطح است که به سطح مورد نظر متصل می‌شود.
• برای اندازه‌گیری دمای لوله‌ها، مخازن و سایر سطوح صنعتی مناسب است.
• دقت و سرعت پاسخگویی مناسبی دارد.

4. ترموکوپل میله‌ای (Rod Thermocouple):

• این نوع ترموکوپل، از دو سیم نیکل-کروم و نیکل-آلومینیوم تشکیل شده است که در داخل یک میله فلزی قرار گرفته‌اند.
• میله، از سیم‌ها در برابر ضربه و فشار محافظت می‌کند.
• برای اندازه‌گیری دما در مخازن و سیلوهای مواد جامد مناسب است.
• مقاومت و طول عمر بالاتری نسبت به ترموکوپل سیمی دارد.
• ترموکوپل نوع K میله‌ای در محیط های صنعتی سخت، عملکردی قابل اعتماد ارائه می دهد.

مزایا و کاربردهای ترموکوپل نوع K

ترموکوپل نوع K به دلیل مزایای متعدد، در صنایع مختلف کاربرد گسترده‌ای دارند. در اینجا به برخی از مهم‌ترین مزایا و کاربردهای آنها اشاره می‌کنیم:

مزایا:

• دامنه دمایی گسترده: قابلیت اندازه‌گیری دما در محدوده -200 تا 1260 درجه سانتی‌گراد.
• دقت قابل قبول: دقت مناسب برای بسیاری از کاربردهای صنعتی.
• قیمت مناسب: هزینه پایین نسبت به سایر انواع ترموکوپل‌ها.
• پایداری بالا: پایداری مناسب در دماهای بالا.
• سرعت پاسخگویی مناسب: پاسخگویی سریع به تغییرات دما.
• تنوع در طراحی و مواد: قابلیت انتخاب مدل مناسب با توجه به نوع کاربرد و شرایط محیطی.
• استانداردهای بین‌المللی: رعایت استانداردهای بین‌المللی.

کاربردها:

• صنایع فولاد و فلزات: اندازه‌گیری دمای کوره‌ها، قالب‌ها و سایر تجهیزات حرارتی.
• صنایع پتروشیمی: اندازه‌گیری دمای راکتورها، مبدل‌های حرارتی و سایر تجهیزات فرآیندی.
• صنایع سیمان و سرامیک: اندازه‌گیری دمای کوره‌های پخت و سایر تجهیزات حرارتی.
• صنایع غذایی و دارویی: اندازه‌گیری دمای فرآیندهای پخت، خشک کردن و استریلیزاسیون.
• صنایع پلاستیک و پلیمر: اندازه‌گیری دمای اکسترودرها، قالب‌ها و سایر تجهیزات فرآیندی.
• صنایع خودروسازی: اندازه‌گیری دمای موتورها، اگزوزها و سایر قطعات خودرو.
• آزمایشگاه‌ها و تحقیقات: اندازه‌گیری دما در آزمایش‌ها و تحقیقات علمی.
• سیستم‌های گرمایش و سرمایش: اندازه‌گیری دمای دیگ‌های بخار، چیلرها و سایر تجهیزات.

ترموکوپل نوع K با توجه به مزایا و کاربردهای فراوان، به یکی از پرکاربردترین حسگرهای دما در صنایع مختلف تبدیل شده است. انتخاب مدل مناسب، با توجه به نوع کاربرد، شرایط محیطی و نیازهای سیستم، از اهمیت بالایی برخوردار است.

نکات مهم در انتخاب و نصب ترموکوپل نوع K

برای انتخاب و نصب صحیح ترموکوپل نوع K، باید به نکات زیر توجه کرد:

• دامنه دمایی: دامنه دمایی مورد نیاز برای اندازه‌گیری.
• دقت مورد نیاز: دقت مورد نیاز برای اندازه‌گیری.
• شرایط محیطی: دما، رطوبت، خوردگی و سایر شرایط محیطی.
• نوع اتصال: نوع اتصال مناسب با توجه به نوع کاربرد و شرایط محیطی.
• طول سیم: طول مناسب با توجه به فاصله بین محل اندازه‌گیری و دستگاه اندازه‌گیری ولتاژ.
• استانداردهای ایمنی: رعایت استانداردهای ایمنی مربوط به محیط‌های خطرناک یا قابل انفجار.
• برند و کیفیت: انتخاب برند معتبر و با کیفیت برای اطمینان از عملکرد صحیح و طول عمر دستگاه.
• نصب صحیح: نصب صحیح و مطابق با دستورالعمل‌های تولید کننده.
• کالیبراسیون دوره ایی: کالیبراسیون دوره ایی برای اطمینان از دقت اندازه‌گیری.

با رعایت این نکات، می‌توان از عملکرد صحیح و مطمئن ترموکوپل نوع K اطمینان حاصل کرد.

 نحوه تست ترموکوپل نوع k

ترموکوپل نوع K یکی از پرکاربردترین انواع ترموکوپل است که برای اندازه‌گیری دما در محدوده‌های وسیع و در شرایط مختلف صنعتی استفاده می‌شود. برای اطمینان از صحت عملکرد این ترموکوپل، تست‌های مختلفی قابل انجام است. در اینجا به برخی از روش‌های رایج تست ترموکوپل نوع K اشاره می‌کنیم:

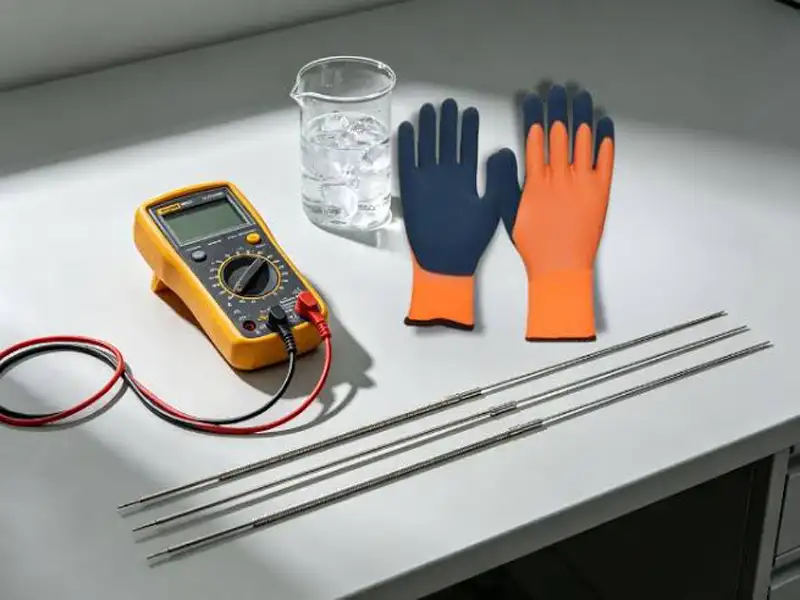

1. تست با مولتی‌متر:

• آماده‌سازی:
  • ابتدا ترموکوپل را از محل نصب جدا کنید.

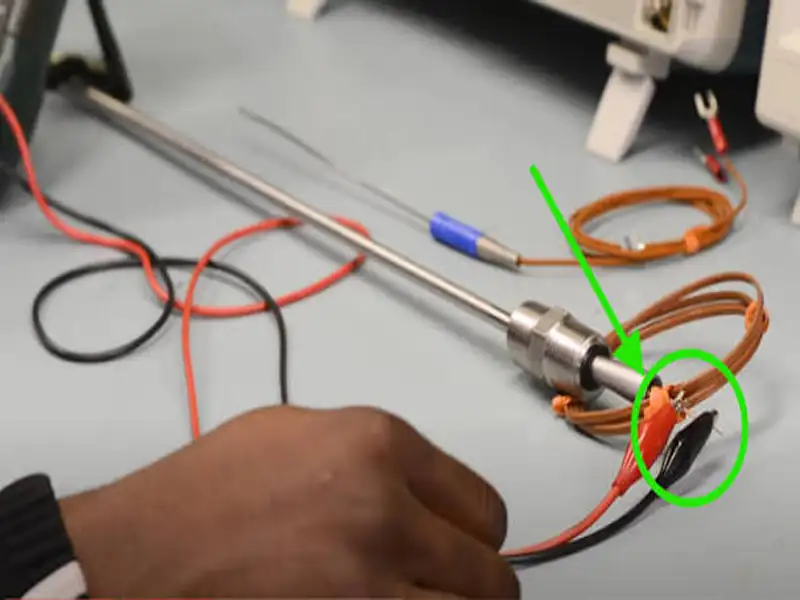

  • مولتی‌متر را در حالت اندازه‌گیری میلی‌ولت DC (mVDC) قرار دهید.
  • پراپ‌های مولتی‌متر را به سیم‌های ترموکوپل متصل کنید. (توجه به قطب مثبت و منفی)
• تست دمای اتاق:
  • دمای اتاق را با یک دماسنج دقیق اندازه‌گیری کنید.
  • با استفاده از جدول تبدیل دما به میلی‌ولت برای ترموکوپل نوع K، مقدار میلی‌ولت متناظر با دمای اتاق را پیدا کنید.
  • مقدار میلی‌ولت نمایش داده شده توسط مولتی‌متر را با مقدار محاسبه شده مقایسه کنید.
• تست با حرارت:
  • سر ترموکوپل را با یک منبع حرارتی (مانند فندک یا سشوار صنعتی) گرم کنید.
  • همزمان، مقدار میلی‌ولت نمایش داده شده توسط مولتی‌متر را مشاهده کنید.
  • با افزایش دما، مقدار میلی‌ولت نیز باید افزایش یابد.
  • نکته: برای تست دقیق تر بهتر است از حمام روغن یا کوره استفاده شود.

2. تست با استفاده از بوبین سالم:

• انتهای ترموکوپل را به بوبین متصل کنید.
• سپس سر ترموکوپل را به حرارت نزدیک کنید.
• هسته بوبین را به داخل فشار دهید و به مدت 20 تا 30 ثانیه در این حالت نگه دارید.

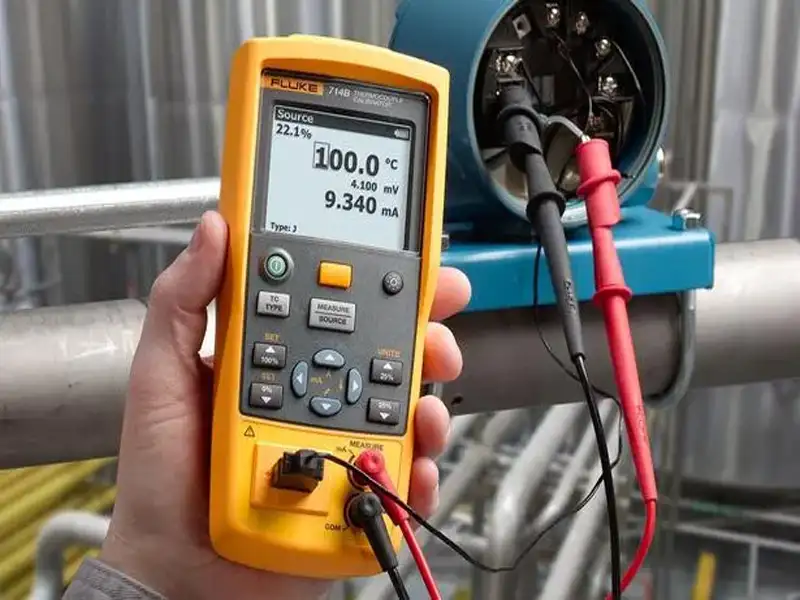

3. تست با استفاده از کالیبراتور ترموکوپل:

• کالیبراتور ترموکوپل دستگاهی است که می‌تواند سیگنال میلی‌ولت دقیقی را شبیه‌سازی کند.

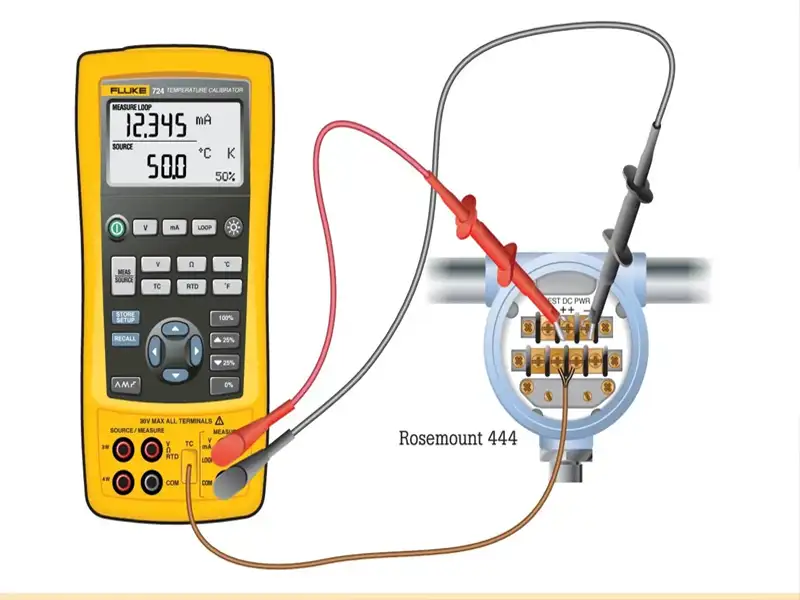

• ترموکوپل را به کالیبراتور متصل کنید.
• کالیبراتور را روی دمای مشخصی تنظیم کنید.
• مقدار میلی‌ولت نمایش داده شده توسط کالیبراتور را با مقدار میلی‌ولت خروجی ترموکوپل مقایسه کنید.

نکات مهم:

• هنگام تست ترموکوپل، به قطب مثبت و منفی سیم‌ها توجه کنید.
• از وارد کردن حرارت بیش از حد به ترموکوپل خودداری کنید.

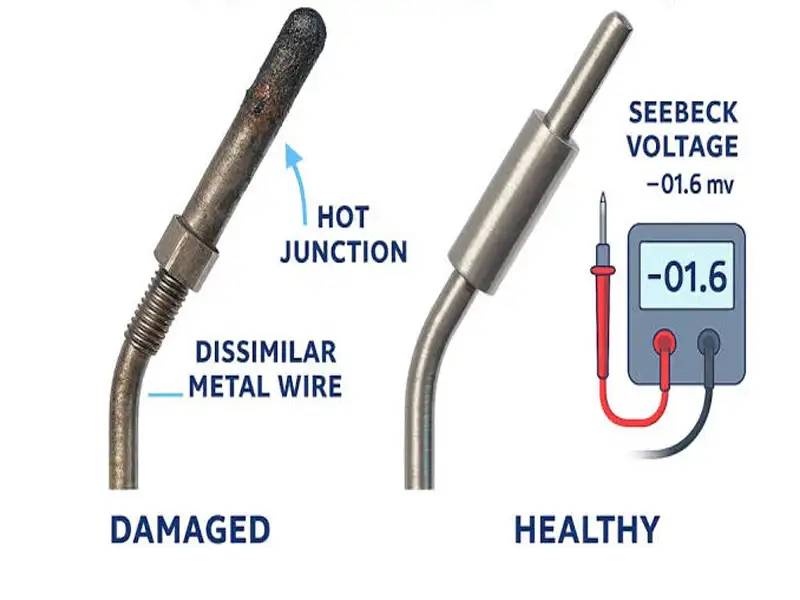

• در صورت مشاهده هرگونه آسیب فیزیکی به ترموکوپل، آن را تعویض کنید.
• برای تشخیص ترموکوپل نوع J و نوع K می توانید از آهنربا استفاده کنید. الکترود منفی، ترموکوپل نوع K و الکترود مثبت، ترموکوپل نوع J را می تواند جذب کند.

نتیجه‌گیری

ترموکوپل نوع K به عنوان یک حسگر دمای قابل اعتماد و پرکاربرد، نقش مهمی در کنترل فرآیندهای صنعتی ایفا می‌کند. این حسگر با دامنه دمایی گسترده، دقت قابل قبول و قیمت مناسب، در صنایع مختلف مورد استفاده قرار می‌گیرد. با توجه به مزایا و کاربردهای فراوان، انتخاب و نصب صحیح ترموکوپل نوع K می‌تواند به بهبود عملکرد و افزایش بهره‌وری فرآیندهای صنعتی کمک کند.
