دیافراگم سیل ویکا



دیافراگم سیل‌ (WIKA diaphragm seal) ویکا که به‌ عنوان chemical seals نیز شناخته می‌ شود یکی از تجهیزات جانبی فشار محسوب می شود که با جداسازی سیال فرآیندی از تجهیز اندازه‌گیری، از آن در برابر سیالات خورنده، چسبناک، سمی یا با دمای بالا محافظت می‌ کند.

این دیافراگم سیل‌ ها با تجهیزاتی مانند گیج فشار، ترانسمیتر فشار و سوئیچ‌ فشار مورد استفاده قرار می گیرند و امکان اندازه‌گیری فشار در شرایط سخت را فراهم می‌ کنند. با استفاده از دیافراگم سیل‌ های ویکا، میتوان تجهیزات اندازه‌گیری فشار را در دماهای بین 90- تا 400+ درجه سانتی‌ گراد و در حضور سیالات خورنده، ناهمگن، ساینده، بسیار چسبناک یا سمی به کار گرفت.



دیافراگم سیل ویکا



این دیافراگم سیل‌ ها به‌ عنوان مانعی بین سیال فرآیندی و ابزار اندازه‌گیری عمل می‌ کنند و از تماس مستقیم سیال با تجهیزات جلوگیری می‌ کنند. فشار سیال از طریق یک مایع پرکننده درون دیافراگم سیل به ابزار اندازه‌گیری منتقل می‌ شود.

دیافراگم سیل‌ های ویکا در مواقعی استفاده می‌ شوند که نباید سیال فرآیندی با اجزای داخلی تجهیز اندازه‌گیری فشار تماس پیدا کند و به این ترتیب از تجهیز محافظت کرده و عمر مفید آن را افزایش می دهد. هدف از این مقاله آشنایی با انواع دیافراگم سیل ویکا و راهنمایی خرید محصولات آن می باشد.

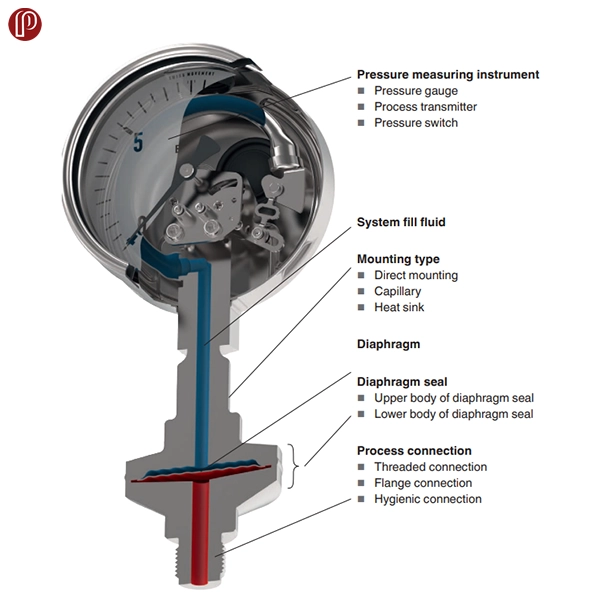

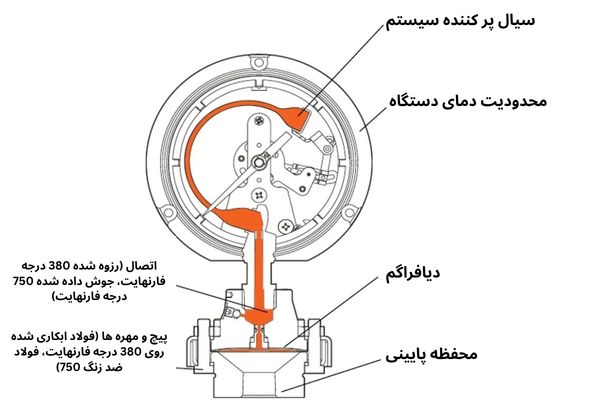

عملکرد دیافراگم سیل ویکا

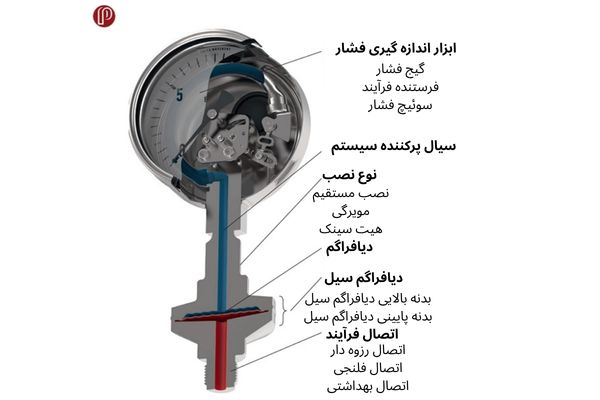

در دیافراگم سیل‌ های ویکا، سمت فرآیند توسط یک دیافراگم انعطاف‌ پذیر از ابزار اندازه‌گیری فشار جدا می‌ شود. فضای داخلی بین این دیافراگم و دستگاه اندازه‌گیری به‌ طور کامل با مایع پرکننده‌ ای مخصوص پر شده است. فشار سیال فرآیندی به دیافراگم اعمال می‌ شود؛ دیافراگم این فشار را به مایع پرکننده منتقل کرده و سپس این فشار به سنسور درون تجهیز اندازه‌گیری فشار یا ترانسمیتر انتقال می‌ یابد. دیافراگم سیل‌ های ویکا دو وظیفه اصلی دارند:

  • جداسازی سیال از تجهیز اندازه‌گیری فشار: این دیافراگم‌ ها به‌ عنوان مانعی بین سیال فرآیندی و تجهیزات اندازه‌گیری عمل می‌ کنند، از تماس مستقیم سیال با تجهیز جلوگیری کرده و از آن در برابر سیالات خورنده، چسبناک یا سمی محافظت می‌ کنند.

  • انتقال فشار: فشار سیال از طریق دیافراگم به مایع پرکننده داخلی منتقل شده و سپس به سنسور تجهیز اندازه‌گیری فشار انتقال می‌ یابد. این طراحی امکان نظافت و کالیبراسیون سریع و آسان تجهیزات را فراهم می‌ کند.

عملکرد دیافراگم سیل ویکا

در بسیاری از موارد، برای کاهش یا حذف تأثیرات دمای سیالات داغ بر روی تجهیز اندازه‌گیری فشار، از یک لوله کپیلاری (capillary) بین دیافراگم سیل و تجهیز اندازه‌گیری استفاده می‌ شود. این لوله به عنوان یک واسطه عمل کرده و انتقال حرارت را کاهش می‌ دهد.

دیافراگم سیل‌ ها به اتصالات یا فلنج‌ های موجود در سیستم متصل می‌ شوند. این اتصالات معمولاً شامل قطعات T‌شکل هستند که در خط لوله قرار می‌ گیرند یا سوکت‌ های جوشی که به لوله، راکتور فرآیندی یا مخزن جوش داده می‌ شوند. یکی از مزایای دیافراگم سیل‌ ها، سطح تماس بزرگ بین سیال فرآیندی و دیافراگم است که امکان اندازه‌گیری دقیق فشار، به ویژه در فشارهای بسیار پایین (کمتر از 600 میلی‌ بار) را فراهم می‌ کند.



کاربرد دیافراگم سیل ویکا




انواع دیافراگم سیل ویکا

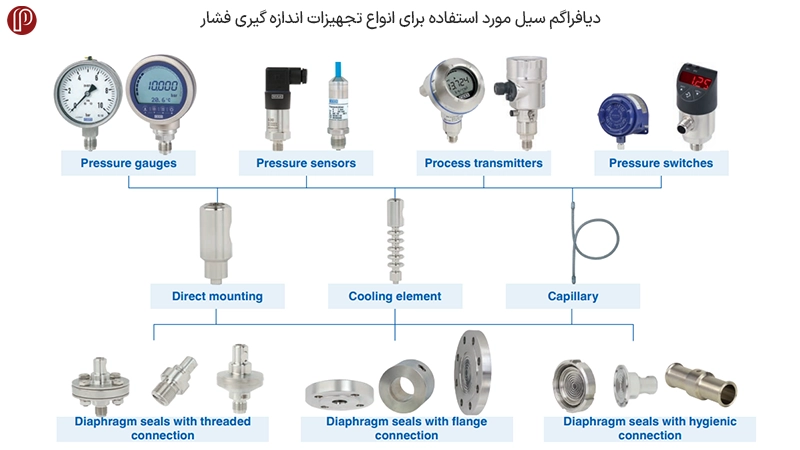

برند معروف آلمانی ویکا طیف گسترده ای از دیافراگم سیل ها را بر اساس ویژگی های مختلف مانند نوع اتصال فرآیندی (فلنجی، رزوه ای، هایژنیک)، حداکثر فشار، متریال قسمت های در تماس با سیال (استنلس استیل، هستلوی، PFA، Tantalum، Duplex) و ... را ارائه می دهد. برخی از انواع رایج دیافراگم سیل در ادامه معرفی می شوند:

انواع دیافراگم سیل ویکا

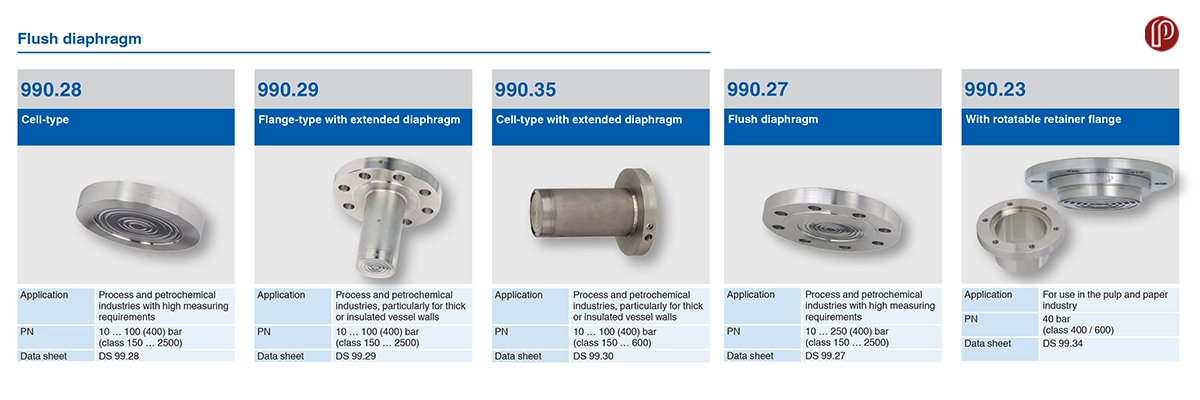

دیافراگم سیل فلنجی ویکا

دیافراگم سیل‌ های فلنجی ویکا برای اندازه‌ گیری فشار در فرآیندهایی با سیالات مختلف طراحی شده‌اند. این دیافراگم سیل‌ ها با ابعاد استاندارد، قابلیت نصب بر روی تمامی فلنج‌ های رایج را دارند. این دیافراگم سیل ها در ابعاد مختلف و مطابق با استانداردهای EN، ASME، GOST، API و JIS تولید می‌ شوند. همچنین، دیافراگم سیل‌ های نوع سلولی با فلنج کور در فرآیندهای خاصی به کار می‌ روند و در اندازه‌های اسمی DN 15 تا DN 125 و ½ اینچ تا 5 اینچ موجود هستند.

دیافراگم سیل فلنجی ویکا



دیافراگم سیل ویکا مدل 990.27

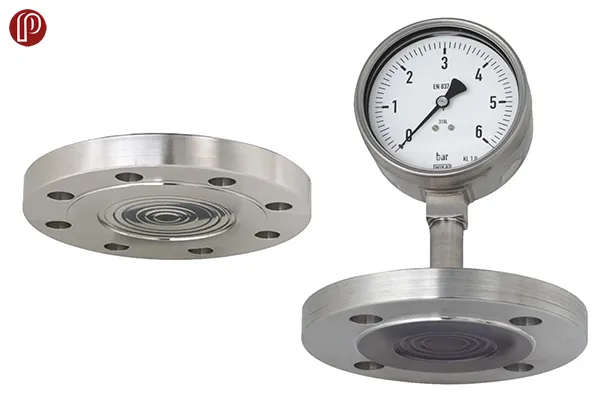

دیافراگم سیل مدل 990.27 با اتصال فلنجی، از یک بدنه بالایی و اجزای در تماس با سیال (آب‌ بندی و دیافراگم) تشکیل شده است. این دیافراگم سیل برای سیالات بسیار چسبناک، متبلور یا داغ مناسب بوده و در صنایع فرآیندی مانند شیمیایی، پتروشیمی و نفت و گاز کاربرد دارد.

این مدل در ابعاد متنوع و مطابق با استانداردهای رایج در این صنایع عرضه می‌ شود. ویژگی‌ های برجسته این دیافراگم سیل شامل دیافراگم یکپارچه با فلنج، تنوع گسترده در متریال و امکان نصب مستقیم یا استفاده از کپیلاری یا المنت خنک‌ کننده برای دماهای بالا است.

دیافراگم سیل ویکا مدل 990.27

مشخصات فنی دیافراگم سیل ویکا مدل 990.27

  • متریال دیافراگم و قسمت در تماس با سیال: استنلس استیل، هستلوی، اینکونل، مونل و نیکل
  •
  • استانداردهای اتصال فرآیندی: DIN EN 1092-1 و ASME B16.5-2017 و GOST 33259 و API 6A و JIS B2220 در سایز G ½, G ¼, ½ NPT و ¼ NPT
  • تاییدیه ها: CRN، MTSCHS، SIL
  • نوع نصب: نصب مستقیم، کپیلاری و سینک حرارتی



دیافراگم سیل ویکا مدل 990.29

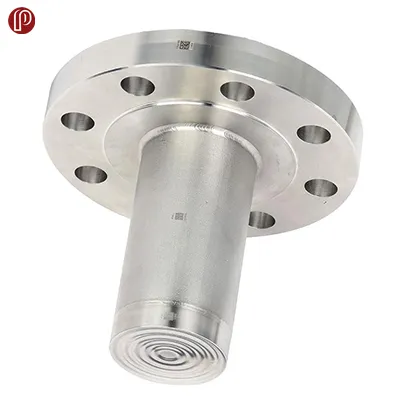

دیافراگم سیل ویکا مدل 990.29 با اتصال فلنجی طراحی شده است و می‌ تواند به‌جای فلنج کور در تمامی فلنج‌ های استاندارد مورد استفاده قرار گیرد. این دیافراگم سیل با دیافراگم توسعه‌ یافته (نسخه لوله‌ای) برای استفاده در مکان‌ هایی با دیواره‌های ضخیم یا عایق‌ شده در ساخت خطوط لوله و مخازن مناسب است. نصب این دیافراگم سیل بر روی تجهیز اندازه‌گیری می‌ تواند به‌ صورت اتصال مستقیم، برای دماهای بالا از طریق یک المنت خنک‌ کننده یا از طریق یک کپیلاری تیوب انجام شود.

مشخصات فنی دیافراگم سیل ویکا مدل 990.27

مشخصات فنی دیافراگم سیل ویکا مدل 990.29

  • طول لوله اکستنشن: استاندارد 50 میلی متر [1.968 اینچ]
  • متریال قسمت های در تماس با سیال: استنلس استیل، صفحه طلا، مونل، اینکونل، هستلوی، Tantalum
  • سایز فلنج: مطابق با استاندارد DIN EN 1092-1 برابر DN 50 تا DN 125، مطابق ASME B16.5 برابر 2، 3، 4 و 5 اینچ، مطابق GOST 33259 برابر DN 50 تا DN 125

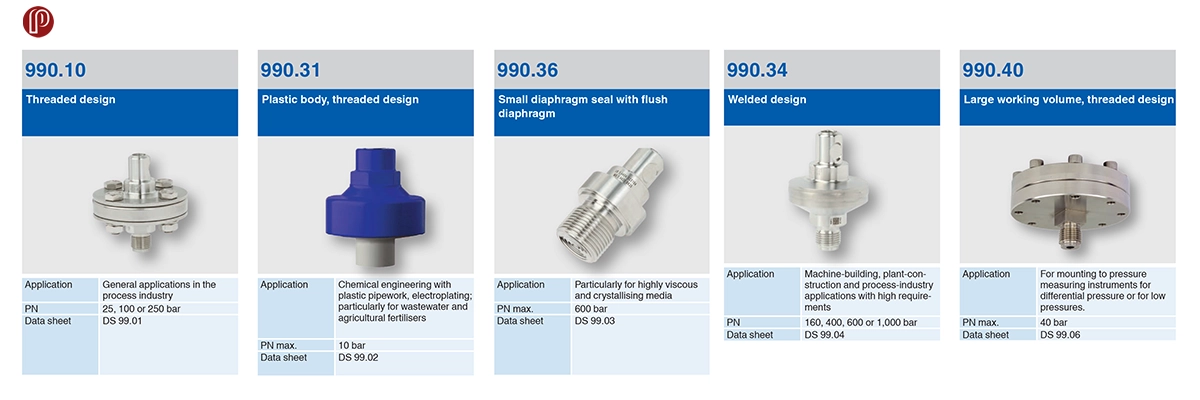

دیافراگم سیل رزوه ای ویکا

دیافراگم سیل با اتصال رزوه‌ای برای فرآیندهایی با خورنده، سمی یا مضر برای محیط زیست مناسب  است و در انواع مختلف با اتصالات نر یا ماده طراحی می شود. تنوع گسترده‌ای از اتصالات فرآیندی، امکان سازگاری با نیازهای مختلف را فراهم می‌ کند. اتصالات فرآیندی با رزوه‌های ماده یا نر در اندازه‌های G ¼ تا G 1½ و ¼ NPT تا 1½ NPT موجود هستند.

مشخصات فنی دیافراگم سیل ویکا مدل 990.29

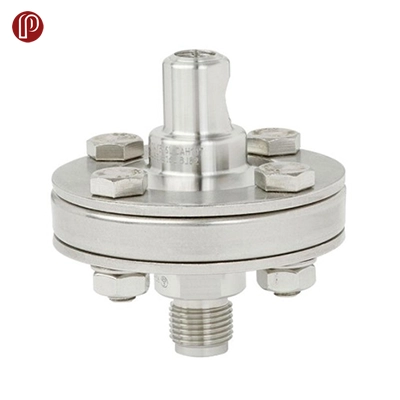

دیافراگم سیل ویکا مدل 990.10

دیافراگم سیل مدل 990.10 ویکا با اتصال رزوه‌ای، انتخابی ایده‌ آل برای کاربردهای مختلف است. این مدل امکان تعویض بخش پایینی بدنه را بدون نیاز به تغییر در سیستم آب بندی فراهم می‌ کند و برای فشارهای بالا تا 250 بار مناسب است.

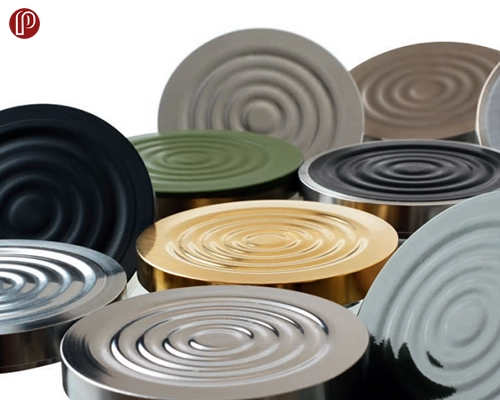

ویکا راهکارهای متنوعی برای انتخاب متریال ارائه می‌ دهد. بخش بالایی دیافراگم سیل و قسمت‌ های در تماس با سیال می‌ توانند از مواد یکسان یا متفاوت ساخته شوند. همچنین، برای مقاومت بیشتر در برابر خوردگی یا شرایط خاص، امکان پوشش‌ دهی قسمت‌ های در تماس با سیال وجود دارد. نصب دیافراگم سیل روی تجهیز اندازه گیری ممکن است از طریق یک اتصال مستقیم، برای دماهای بالا از طریق یک المنت خنک کننده یا از طریق یک کپیلاری تیوب انجام شود.

دیافراگم سیل ویکا مدل 990.10

مشخصات فنی دیافراگم سیل ویکا مدل 990.10

  • رنج فشار: 0 تا 250 bar [0 تا 3,600 psi]
  • آب بندی: تفلون PTFE حداکثر 260 درجه سانتی گراد [500 درجه فارنهایت]
  • متریال قسمت های در تماس با سیال: استنلس استیل، PTFE، هستلوی، اینکونل، مونل، نیکل، تیتانیوم
  • متریال دیافراگم: استنلس استیل، PFA، FDA، ECTFE، Hastelloy، Inconel، Monel ،Titanium
  • اتصال فرآیندی: بر اساس DIN ISO 228-1 سایز اتصال G ½ A و  مطابق با ASME B 1.20.1 برابر ½ NPT و مطابق با DIN 13-1 برابر M20 x 1.5
  • حداکثر دمای مجاز فرآیندی: 400 درجه سانتیگراد متناسب با جنس دیافراگم و قسمت های در تماس با سیال
  • نوع نصب: مستقیم، آپشنال کپیلاری و کولینگ المنت



دیافراگم سیل ویکا مدل 990.36

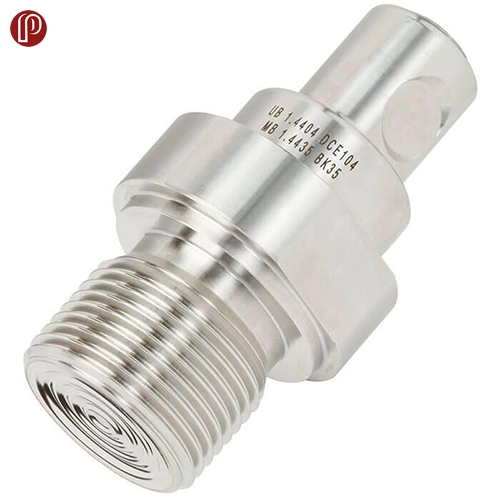

دیافراگم سیل کوچک مدل 990.36 ویکا با اتصال رزوه‌ای و دیافراگم هم‌ سطح، برای کاربردهای متنوعی طراحی شده است. با وجود ابعاد فشرده، این دیافراگم سیل قابلیت استفاده در فشارهای بالا را داراست. همچنین، نسخه‌ های بهداشتی یا دارای صفحات محافظ برای افزایش مقاومت در برابر فرسایش به‌ صورت اختیاری موجود هستند.

نصب این دیافراگم سیل بر روی ابزار اندازه‌گیری می‌ تواند به‌صورت اتصال مستقیم، استفاده از المنت خنک‌کننده برای دماهای بالا، یا از طریق کپیلاری انعطاف‌ پذیر انجام شود. برای انتخاب مواد، ویکا راه‌حل‌ های متنوعی ارائه می‌ دهد که در آن دیافراگم سیل و قطعات در تماس با سیال می‌ توانند از مواد مشابه یا متفاوت ساخته شوند؛ همچنین، امکان پوشش‌ دهی قطعات در تماس با سیال نیز وجود دارد. این دیافراگم سیل از متریال مختلف استنلی استیل، هستلوی، مونل، تیتانیوم با انواع اتصالات رزوه ای G ½ و ½ NPT تولید می شود.





مشخصات فنی دیافراگم سیل ویکا مدل 990.10

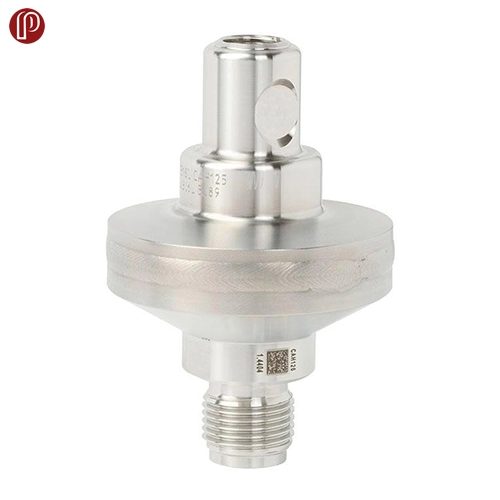

دیافراگم سیل ویکا مدل 990.34

دیافراگم سیل مدل 990.34 ویکا با اتصال رزوه‌ای طراحی شده است. این مدل با ساختار جوشکاری‌ شده، با توجه به متریال قادر به تحمل فشارهای اسمی تا 1000 بار (14500 psi) می‌ باشد. یکی از مزایای اتصال جوشی در این دیافراگم سیل، حذف نیاز به آب‌ بندی اضافی بین بخش‌ های بالایی و پایینی است. همانند مدل قبلی نصب دیافراگم سیل بر روی ابزار اندازه‌ گیری می‌ تواند به‌صورت اتصال مستقیم یا با استفاده از المنت خنک‌ کننده برای دماهای بالا، یا از طریق کپیلاری تیوب انجام شود.

دیافراگم سیل ویکا مدل 990.34

مشخصات فنی دیافراگم سیل ویکا مدل 990.34

  • رنج فشار: 0 ... 0.6 bar [0 ... 8.7 psi] to 0 ... 1,000 bar [0 ... 14,500 psi]
  • سایز اتصال: G ½ A و G ⅜ A و G 1 A و ½ NPT و ¼ NPT و ⅜ NPT و R ½ و ...
  • متریال دیافراگم: مونل، اینکونل، هستلوی، استنلس استیل و ....
  • نوع نصب: مستقیم، آپشنال کپیلاری و کولینگ المنت



دیافراگم سیل ویکا مدل 990.31

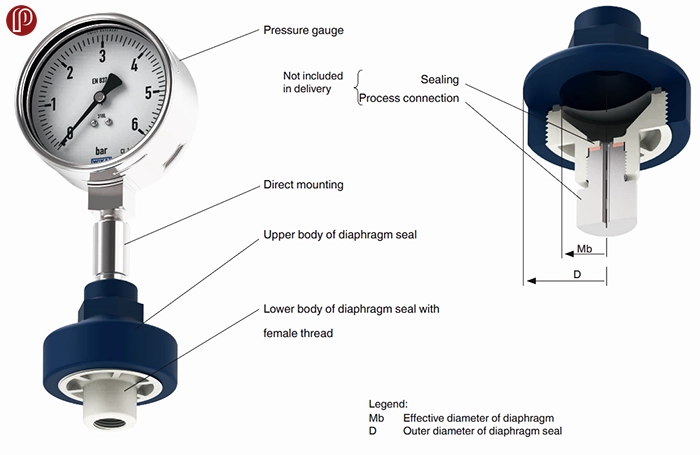

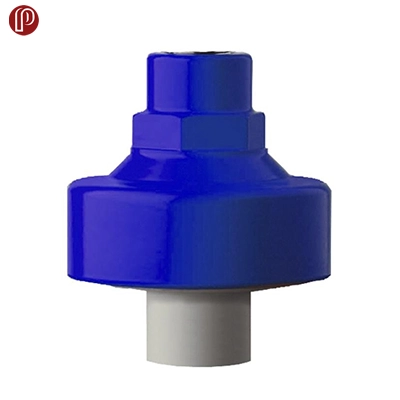

دیافراگم سیل مدل 990.31 ویکا با اتصال رزوه‌ای و بدنه پلاستیکی، برای کاربردهای متنوع در صنایع آبرسانی و تصفیه فاضلاب طراحی شده است. این دیافراگم سیل با موفقیت در ساخت کارخانه‌ های شیمیایی و تصفیه فاضلاب مورد استفاده قرار می گیرد. این دیافراگم سیل ویکا به‌ویژه برای سیالات خورنده یا مضر برای محیط زیست مناسب است.

مشخصات فنی دیافراگم سیل ویکا مدل 990.34

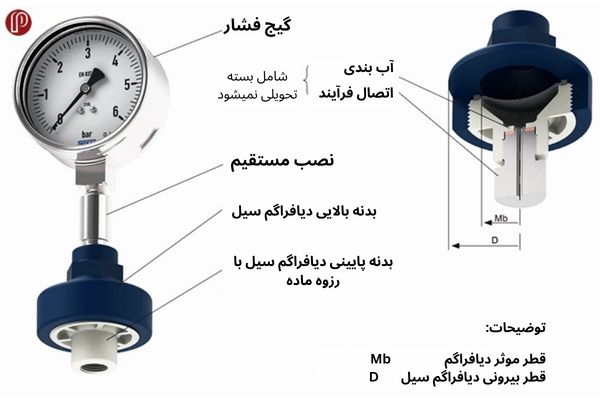

مشخصات فنی دیافراگم سیل ویکا مدل 990.31

  • رنج فشار: 0 تا 2.5 بار تا 0 تا  10 بار [0 تا 36 psi تا 0 تا 145 psi]
  • اتصال فرآیندی: G ¼ و G ½
  • جنس دیافراگم: EPDM
  • متریال قسمت در تماس با سیال: PVC-U، PP، PVDF
  • متریال قسمت بالای دیافراگم سیل: polypropylene، glass-fibre

مشخصات فنی دیافراگم سیل ویکا مدل 990.31






دیافراگم سیل هایژنیک ویکا (بهداشتی)

دیافراگم سیل‌های بهداشتی ویکا برای اندازه‌گیری فشار در فرآیندهای حساس بهداشتی طراحی شده‌اند. این دیافراگم سیل‌ ها با تجهیزات اندازه‌گیری فشار در صنایع بهداشتی ترکیب می‌ شوند و در فرآیندهایی با گازها، هوای فشرده، بخار، مایعات، خمیرها، پودرها و مواد متبلور قابل استفاده هستند.

این دیافراگم سیل‌ ها مقاومت بالایی در برابر دماهای مختلف دارند و الزامات اتصالات استریل را برآورده می‌ کنند. همچنین، معیارهای SIP (استریل‌سازی در محل) و CIP (تمیزکاری در محل) که برای کاربردهای بهداشتی ضروری هستند، با استفاده از دیافراگم سیل‌ های ویکا محقق می‌ شوند.

ترکیب ابزارهای اندازه‌گیری فشار با دیافراگم سیل‌ های فلاش یا درون‌ خطی، نیازهای سخت‌گیرانه در زمینه ابزار دقیق بهداشتی را برآورده کرده و برای دقیق‌ ترین اندازه‌گیری‌ها مناسب است. به‌عنوان مثال، دیافراگم سیل مدل 990.50 ویکا با اتصالات BioConnect طراحی شده است که به‌ طور بهینه در خطوط لوله قرار می‌گیرد، تمامی الزامات طراحی بهداشتی را برآورده می‌ کند و دارای گواهینامه EHEDG است. این سیستم‌ها می‌ توانند در برابر دماهای بالای تمیزکاری با بخار در فرآیندهای SIP مقاومت کنند و از اتصال استریل بین محیط اندازه‌گیری‌شده و دیافراگم سیل اطمینان حاصل کنند.



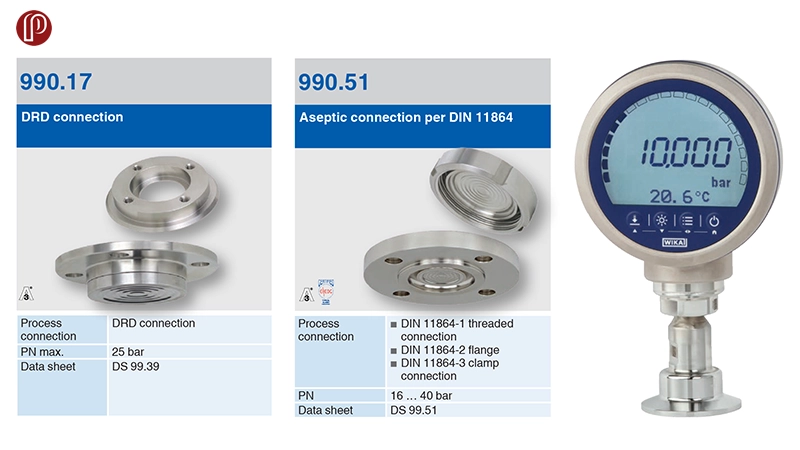

دیافراگم سیل هایژنیک ویکا (بهداشتی)

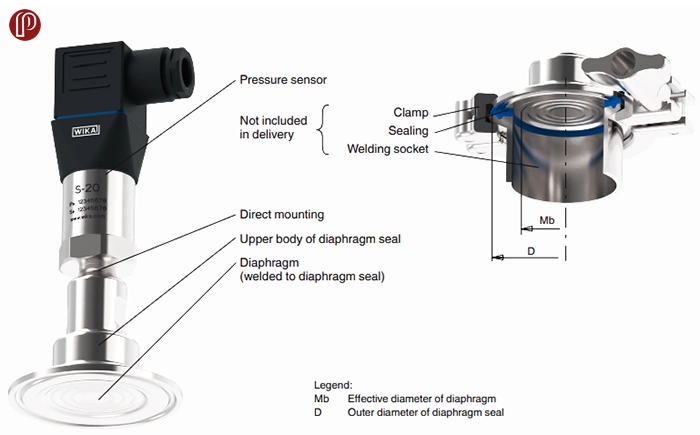

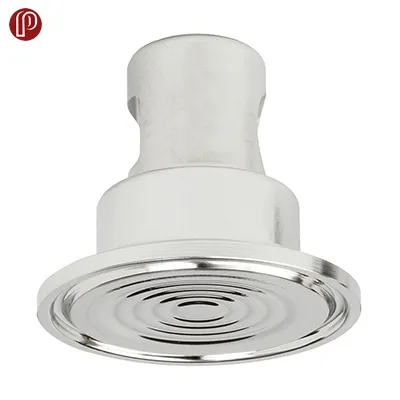

دیافراگم سیل ویکا مدل 990.22

دیافراگم سیل مدل L990.22 با اتصال کلمپی به‌ طور ویژه برای استفاده در فرآیندهای استریل طراحی شده است. این دیافراگم سیل از طریق یک گیره به سیستم متصل می‌ شود و به همین دلیل، امکان تمیزکاری بهینه فراهم می‌ شود. همچنین قادر به تحمل دمای بالای بخار در فرآیندهای SIP هستند و بدین ترتیب، اتصال کاملاً استریل بین سیال و دیافراگم سیل تضمین می‌ شود.

نصب دیافراگم سیل با ابزار اندازه‌گیری به‌ صورت استاندارد از طریق یک اتصال مستقیم انجام می‌ شود. همچنین، امکان انتخاب گزینه‌ هایی مانند استفاده از یک المنت خنک‌ کننده یا کپیلاری انعطاف‌پذیر وجود دارد.  دیافراگم سیل های ویکا مدل L990.22 از برند WIKA، به‌طور گسترده در صنایع غذایی، زیستی، داروسازی در سراسر جهان با موفقیت مورد استفاده قرار گرفته‌ اند.

دیافراگم سیل ویکا مدل 990.22

مشخصات فنی دیافراگم سیل ویکا مدل 990.22

  •  رنج فشار: 0 تا 0.6 بار تا 0 تا 40 بار / 0 تا 8.7 psi تا 0 تا 580 psi
  • حداکثر دمای مجاز: 400 درجه سانتی گراد
  • متریال قسمت های در تماس با سیال: استنلس استیل، هستلوی
  • سایز اتصال کلمپی: 1 تا 3 اینچ و غیره



مشخصات فنی دیافراگم سیل ویکا مدل 990.22

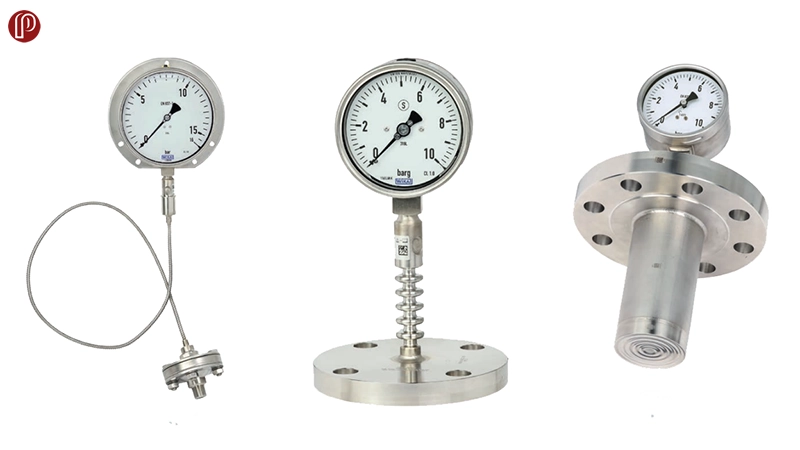

مزایای دیافراگم سیل ویکا



  • محافظت تجهیز در برابر سیالات: تجهیزات اندازه گیری فشار را در برابر سیالات خورنده، چسبناک یا ساینده محافظت می کنند، از آسیب جلوگیری می کنند و از خوانش های قابل اطمینان اطمینان می دهند.
  • گزینه های نصب مختلف: در اتصالات فلنجی، رزوه ای و بهداشتی موجود است، دیافراگم سیل WIKA را می توان به راحتی در سیستم های مختلف ادغام کرد.
  • افزایش طول عمر تجهیز: با جلوگیری از تماس مستقیم با سیالات، فرسایش و پارگی ابزار را کاهش می‌ دهند که منجر به عمر طولانی‌ تر و کاهش هزینه‌ های نگهداری می‌ شود.
  • کاربرد در دماهای بالا: با استفاده از دیافراگم سیل‌ های ویکا، میتوان تجهیزات اندازه‌گیری فشار را در دماهای بین 90- تا 400+ درجه سانتی‌ گراد استفاده کرد.

مزایای دیافراگم سیل ویکا


قیمت دیافراگم سیل ویکا

دیافراگم سیل های ویکا در مدل های مختلفی تولید می شوند که هر کدام مشخصات فنی و ویژگی های متفاوتی دارند. مهمترین عوامل موثر بر قیمت دیافراگم سیل ویکا عبارتنداز:

  • مدل دیافراگم سیل
  • متریال (استنلس استیل، مونل، هستلوی، اینکونل، PFA، FDA و ... )
  • نوع اتصال (رزوه ای، فلنجی، کلمپی و ...)
  • سایز

پیکاتک بزرگترین و برترین فروشگاه تخصصی تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران است که مجموعه ای از دیافراگم سیل های ویکا را با بهترین کیفیت و ارسال به سراسر کشور به فروش می رساند. جهت مشاوره فنی و استعلام قیمت دیافراگم سیل ویکا با کارشناسان فروش ما تماس بگیرید.
