سیفون گیج فشار

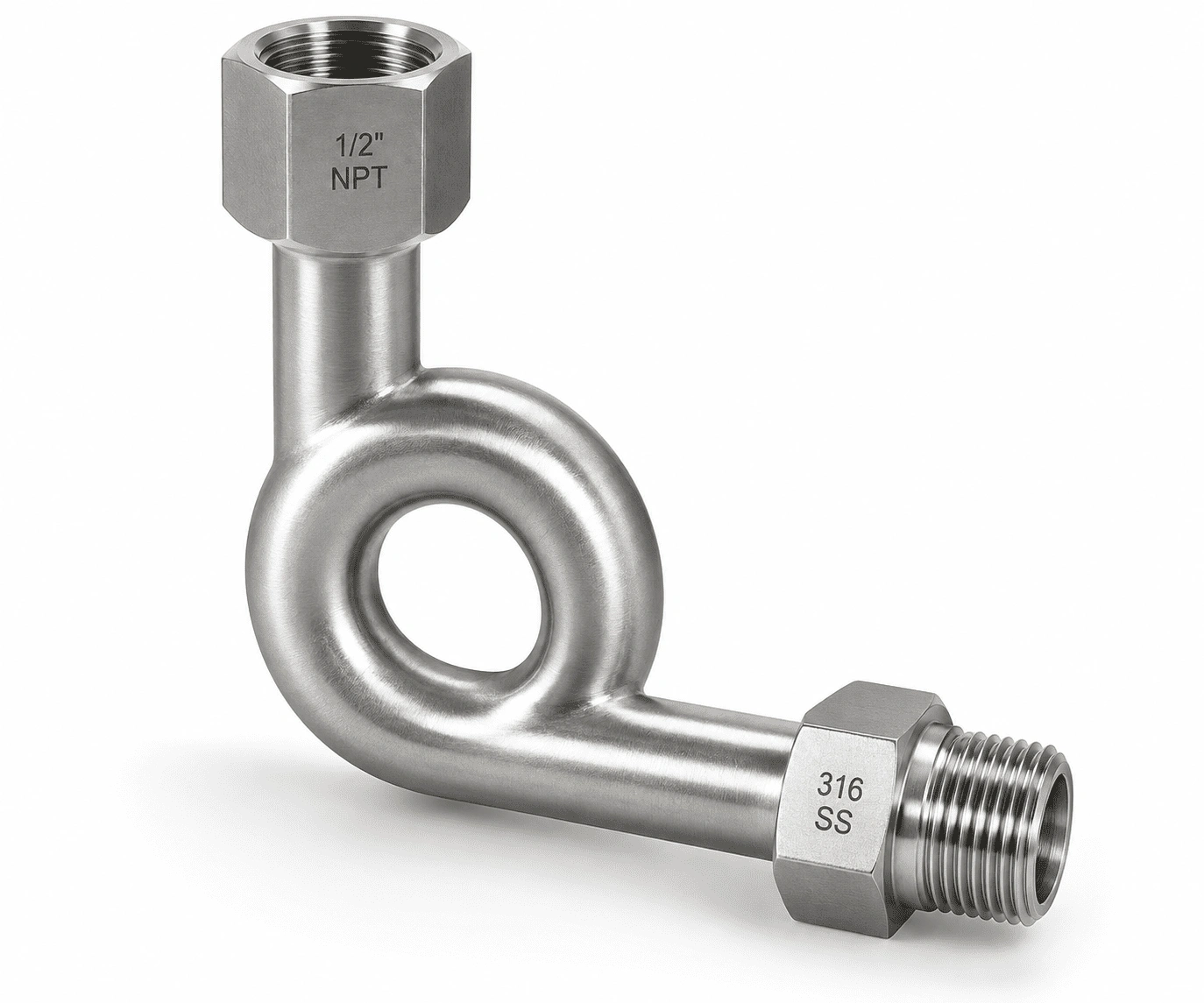

سیفون گیج فشار چیست؟

سیفون گیج فشار یکی از متعلقات کاربردی تجهیزات اندازه‌گیری فشار است که بین خط فرایند و گیج فشار نصب می‌شود. وظیفه اصلی این قطعه، محافظت از گیج در برابر دمای بالای سیال، به‌خصوص در خطوط بخار، و کاهش اثر برخی نوسانات و شوک‌های فشار است. استفاده از سیفون در شرایط مناسب می‌تواند از تماس مستقیم سیال بسیار داغ با اجزای حساس فشارسنج جلوگیری کرده و به افزایش طول عمر تجهیز کمک کند.

در خطوط بخار و فرایندهای دارای دمای بالا، نصب مستقیم گیج فشار روی خط همیشه انتخاب مناسبی نیست. دمای زیاد می‌تواند بر مکانیزم داخلی گیج، آب‌بندی و دقت عملکرد آن تأثیر منفی بگذارد. سیفون با ایجاد یک مسیر واسط میان فرایند و گیج، شرایط مناسب‌تری برای اندازه‌گیری فشار فراهم می‌کند.

سیفون گیج فشار چگونه کار می‌کند؟

عملکرد سیفون گیج فشار بر اساس ایجاد یک مانع مایع بین سیال داغ و فشارسنج است. در کاربردهای بخار، بخشی از بخار وارد سیفون شده و با کاهش دما به مایع تبدیل می‌شود. این مایع در قسمت خمیده یا حلقه‌ای سیفون باقی می‌ماند و مانند یک لایه محافظ عمل می‌کند.

فشار فرایند از طریق همین ستون مایع به گیج منتقل می‌شود، اما بخار داغ مستقیماً با قسمت حساس فشارسنج تماس پیدا نمی‌کند. در نتیجه، گیج همچنان فشار خط را اندازه‌گیری می‌کند، در حالی که میزان حرارت منتقل‌شده به آن کاهش پیدا می‌کند.

به همین دلیل در زمان راه‌اندازی، بسته به نوع کاربرد و دستورالعمل تجهیز، ممکن است سیفون پیش از بهره‌برداری با آب یا یک مایع سازگار پر شود تا لایه محافظ از همان ابتدای کار تشکیل شده باشد.

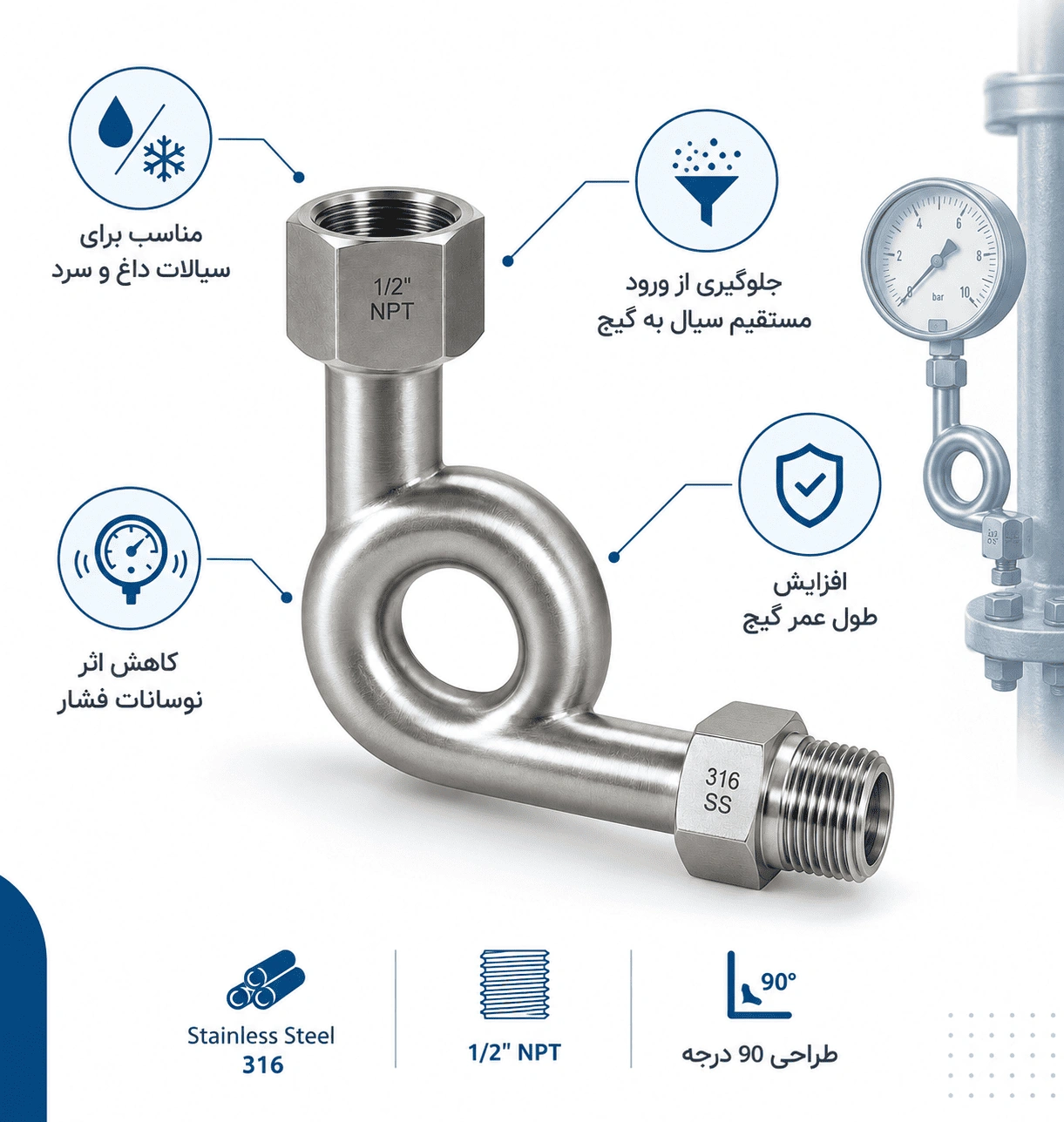

کاربرد سیفون گیج فشار

مهم‌ترین کاربرد سیفون گیج فشار در سیستم‌هایی است که دمای سیال برای اتصال مستقیم فشارسنج مناسب نیست. خطوط بخار یکی از رایج‌ ترین نمونه‌های استفاده از این تجهیز هستند.

سیفون گیج فشار را می‌توان در بخش‌های مختلف صنعتی از جمله خطوط بخار، دیگ‌های بخار، تأسیسات حرارتی، مبدل‌های حرارتی و برخی فرایندهای دما بالا مورد استفاده قرار داد. انتخاب آن باید با توجه به شرایط واقعی فرایند، فشار و دمای کاری، جنس سیال و مشخصات فشارسنج انجام شود.

در چنین کاربردهایی سیفون می‌تواند چند وظیفه مهم داشته باشد:

• کاهش انتقال حرارت مستقیم به گیج فشار
• جلوگیری از تماس مستقیم بخار داغ با فشارسنج
• کمک به محافظت از مکانیزم داخلی گیج
• کاهش اثر برخی نوسانات سریع فشار
• افزایش عمر مفید فشارسنج در شرایط کاری مناسب
• ایجاد فاصله مناسب میان خط فرایند و ابزار اندازه‌گیری

انواع سیفون گیج فشار

سیفون‌ها از نظر شکل ظاهری، نحوه نصب، متریال و نوع اتصال در مدل‌های مختلفی تولید می‌شوند. انتخاب نوع مناسب باید بر اساس وضعیت نصب و شرایط فرایند انجام شود.

سیفون لوپی

یکی از رایج‌ترین انواع سیفون گیج فشار، مدل حلقه‌ای یا لوپی است. وجود قسمت خمیده در مسیر باعث می‌شود مایع حاصل از میعان در داخل سیفون باقی بماند و مانعی میان سیال داغ و فشارسنج ایجاد کند.

این مدل‌ها به دلیل ساختار ساده، عدم نیاز به منبع انرژی و نصب نسبتاً آسان، در بسیاری از سیستم‌های اندازه‌گیری فشار بخار مورد استفاده قرار می‌گیرند.

سیفون کویلی

در سیفون‌های کویلی، مسیر سیال دارای پیچش یا طول بیشتری است. افزایش طول مسیر می‌تواند فرصت بیشتری برای انتقال حرارت و کاهش دمای سیال پیش از رسیدن به فشارسنج فراهم کند.

سیفون U شکل

مدل‌های U شکل نیز برای ایجاد مسیر واسط میان فرایند و گیج مورد استفاده قرار می‌گیرند. نوع سیفون و جهت نصب باید متناسب با آرایش لوله‌کشی و محل نصب فشارسنج انتخاب شود.

سیفون گیج فشار استیل

جنس بدنه یکی از مهم‌ترین پارامترها هنگام انتخاب سیفون گیج فشار است. سیفون‌ها می‌توانند از فولاد، استنلس استیل، برنج یا آلیاژهای مناسب دیگر ساخته شوند.

سیفون گیج فشار استیل به دلیل مقاومت مناسب در برابر خوردگی و شرایط صنعتی، در بسیاری از تأسیسات و خطوط فرایندی مورد استفاده قرار می‌گیرد. البته صرفاً استیل بودن قطعه برای انتخاب آن کافی نیست و گرید متریال باید با سیال و شرایط فرایند سازگار باشد.

مزایای استفاده از سیفون گیج فشار

یکی از مهم‌ترین دلایل استفاده از سیفون، محافظت از فشارسنج در برابر شرایط نامناسب حرارتی است. قرار گرفتن مداوم گیج در معرض بخار یا سیال بسیار داغ می‌تواند باعث کاهش عمر تجهیز و ایجاد اختلال در عملکرد آن شود.

استفاده صحیح از سیفون گیج فشار می‌تواند نیاز به تعویض زودهنگام فشارسنج را کاهش دهد. ساختار مکانیکی ساده و عدم نیاز به برق یا تجهیزات کنترلی نیز از دیگر مزایای این قطعه محسوب می‌شود.

همچنین در بسیاری از سیستم‌های بخار، سیفون یک قطعه کوچک اما مهم در آرایش نصب گیج فشار محسوب می‌شود؛ زیرا هزینه آن در مقایسه با تجهیزات اندازه‌گیری پایین‌تر است اما می‌تواند نقش مؤثری در محافظت از ابزار داشته باشد.

تفاوت سیفون گیج فشار با اسنابر

سیفون و اسنابر گیج فشار هر دو در گروه تجهیزات محافظ فشارسنج قرار می‌گیرند، اما وظیفه اصلی آنها یکسان نیست.

سیفون گیج بیشتر برای کاهش انتقال دمای بالا و جلوگیری از تماس مستقیم سیال داغ، به‌ویژه بخار، با گیج استفاده می‌شود. در مقابل، اسنابر گیج فشار عمدتاً برای محدود کردن اثر پالس‌ها، ضربان و تغییرات سریع فشار کاربرد دارد.

بنابراین اگر مشکل اصلی دمای بالای بخار باشد، سیفون اهمیت بیشتری پیدا می‌کند؛ اما در خطوط دارای پالس‌های شدید فشار ممکن است استفاده از تجهیزات دیگری مانند اسنابر نیز لازم باشد. انتخاب باید بر اساس شرایط واقعی فرایند صورت گیرد.

نصب سیفون گیج فشار

نصب صحیح تأثیر مستقیمی بر عملکرد سیفون دارد. سیفون باید میان محل برداشت فشار از خط و گیج فشار قرار گیرد و جهت نصب آن با نوع طراحی قطعه هماهنگ باشد.

در کاربردهای بخار، تشکیل و حفظ مایع در قسمت خمیده سیفون اهمیت زیادی دارد. در راه‌اندازی اولیه نیز معمولاً لازم است مطابق دستورالعمل سازنده، سیفون با آب یا مایع جداکننده سازگار پر شود.

اتصالات باید از نظر نشتی بررسی شوند و وزن گیج یا تنش ناشی از لوله‌کشی نباید باعث اعمال نیروی نامناسب به سیفون شود. همچنین دسترسی مناسب برای بازرسی و تعمیرات دوره‌ای در نظر گرفته شود.

قیمت سیفون گیج فشار

قیمت سیفون گیج فشار به جنس، نوع طراحی، سایز اتصال و شرایط کاری آن بستگی دارد. سیفون گیج فشار معمولاً برای محافظت از گیج در برابر دمای بالای سیال و کاهش انتقال مستقیم حرارت به ابزار اندازه‌گیری استفاده می‌شود؛ بنابراین انتخاب درست آن باید براساس شرایط واقعی فرآیند انجام شود.

• جنس سیفون: جنس بدنه یکی از مهم‌ترین عوامل موثر بر قیمت است. سیفون‌ها می‌توانند از فولاد، فولاد زنگ‌نزن یا آلیاژهای دیگر ساخته شوند. هرچه متریال مقاومت بیشتری در برابر خوردگی، فشار و دما داشته باشد، معمولاً قیمت بالاتر خواهد بود.
• نوع طراحی: سیفون گیج فشار در شکل‌ها و طراحی‌های مختلف تولید می‌شود. تفاوت در فرم لوله، طول مسیر و نوع ساخت می‌تواند بر میزان مصرف متریال و هزینه تولید اثر بگذارد.
• سایز اتصال: اندازه رزوه یا اتصال سیفون باید با گیج فشار و محل نصب سازگار باشد. سایزهای بزرگ‌تر معمولاً به متریال بیشتری نیاز دارند و می‌توانند قیمت بالاتری داشته باشند.
• نوع رزوه: نوع و استاندارد رزوه از دیگر عوامل موثر بر قیمت است. تفاوت در نوع اتصال و نیاز به ماشین‌کاری دقیق‌تر می‌تواند هزینه ساخت را تغییر دهد.
• فشار کاری: سیفونی که برای فشارهای بالاتر طراحی شده باشد باید از نظر ضخامت، جنس و کیفیت ساخت متناسب با شرایط خط باشد. این موضوع می‌تواند روی قیمت نهایی تأثیر بگذارد.
• دمای کاری: یکی از کاربردهای اصلی سیفون، کاهش انتقال حرارت به گیج فشار است. مدل‌هایی که برای دماهای بالاتر طراحی می‌شوند ممکن است به متریال یا ساختار مقاوم‌تری نیاز داشته باشند.
• نوع سیال: بخار، آب، روغن و سیالات خورنده شرایط یکسانی ندارند. جنس سیفون باید با سیال سازگار باشد و در محیط‌های خورنده استفاده از متریال مقاوم‌تر می‌تواند قیمت را افزایش دهد.
• ضخامت لوله: ضخامت بدنه سیفون روی مقاومت مکانیکی و قابلیت تحمل فشار اثر دارد. افزایش ضخامت معمولاً باعث افزایش وزن و هزینه متریال می‌شود.
• کیفیت ساخت و جوشکاری: دقت در خم‌کاری، رزوه‌کاری، جوشکاری و پرداخت سطح روی دوام و ایمنی سیفون اثرگذار است. کیفیت ساخت بالاتر می‌تواند باعث افزایش قیمت شود.
• برند و کشور سازنده: نام سازنده، کیفیت مواد اولیه، کنترل کیفی و محل تولید از عواملی هستند که می‌توانند باعث اختلاف قیمت میان محصولات مشابه شوند.
• استاندارد و مدارک فنی: در برخی پروژه‌های صنعتی ممکن است ارائه مدارک متریال، آزمون فشار یا گواهی‌های فنی موردنیاز باشد. وجود این مدارک می‌تواند هزینه نهایی محصول را افزایش دهد.
• شرایط تأمین و موجودی: موجود بودن سایز و متریال موردنظر، شرایط واردات و زمان تأمین نیز می‌توانند روی قیمت سیفون گیج فشار اثر بگذارند.

در نتیجه، برای مقایسه دقیق قیمت بهتر است تنها به سایز محصول توجه نشود. جنس، فشار و دمای کاری، نوع سیال، سایز اتصال و کیفیت ساخت باید به‌صورت هم‌زمان بررسی شوند تا سیفون گیج فشار مناسب برای شرایط فرآیند انتخاب شود. برای دریافت لیست قیمت جدید با ما تماس بگیرید.

خرید سیفون گیج فشار

برای خرید سیفون گیج فشار ابتدا باید مشخصات فرایند، دمای کاری، فشار خط، نوع سیال، سایز اتصال و متریال مورد نیاز مشخص شود. انتخاب اشتباه این قطعه می‌تواند باعث شود حفاظت مورد انتظار از گیج فشار ایجاد نشود یا سیفون با شرایط خط سازگاری کافی نداشته باشد.

پیکاتک به‌عنوان بازار تخصصی محصولات صنعتی، امکان بررسی و تهیه تجهیزات ابزار دقیق و متعلقات اندازه‌گیری فشار را فراهم کرده است. برای استعلام قیمت و بررسی شرایط خرید سیفون گیج فشار استیل می‌توانید مشخصات فنی مورد نیاز خود را در اختیار کارشناسان پیکاتک قرار دهید تا محصول متناسب با کاربرد مورد نظر بررسی شود.

راهنمای خرید سیفون گیج فشار

برای انتخاب سیفون مناسب نباید تنها به شکل ظاهری یا سایز اتصال توجه کرد. ابتدا باید مشخصات خط فرایند و گیج فشار بررسی شود.

مهم‌ترین پارامترهای انتخاب عبارت‌اند از:

• حداکثر فشار کاری خط
• دمای سیال
• نوع سیال
• خورندگی سیال
• متریال سیفون
• سایز و نوع اتصال
• نحوه و جهت نصب
• سازگاری اتصال سیفون با گیج فشار
• شرایط محیطی محل نصب
• میزان نوسانات فشار

به عنوان مثال، اگر سیال خورنده باشد، باید اطمینان حاصل شود که متریال انتخاب‌شده در برابر آن مقاومت کافی دارد. همچنین سایز و رزوه اتصال باید با اتصال فرایندی و فشارسنج هماهنگ باشد.
