شیر برقی بروکرت
شیر برقی بروکرت
شیر برقی بروکرت یکی از محصولات پرکاربرد در سیستمهای کنترل سیالات است که برای قطع و وصل یا هدایت جریان آب، هوا، گاز، بخار و سایر سیالات سازگار استفاده میشود. این شیرها با دریافت فرمان الکتریکی، وضعیت مسیر عبور سیال را تغییر میدهند و امکان کنترل خودکار فرآیند را فراهم میکنند.
شیرهای برقی Burkert در مدلهای مختلف مستقیم عملگر، سرووعملگر، دو راهه، سه راهه، نرمال بسته و نرمال باز تولید میشوند. تنوع در جنس بدنه، متریال آببندی، سایز اتصال، فشار کاری و ولتاژ بوبین باعث شده است که این محصولات در صنایع غذایی، دارویی، آب و فاضلاب، ماشین سازی، تجهیزات آزمایشگاهی و خطوط تولید صنعتی کاربرد گستردهای داشته باشند.
معرفی برند بروکرت
بورکرت یا Bürkert یک برند تخصصی آلمانی در حوزه کنترل سیالات و اتوماسیون فرآیند است. این شرکت مجموعه متنوعی از شیرهای برقی، شیرهای کنترلی، تجهیزات پنوماتیک، سنسورها، ترانسمیترها و سیستمهای اندازهگیری و کنترل جریان را تولید میکند.
تمرکز اصلی برند بروکرت بر طراحی تجهیزات مناسب برای کنترل مایعات و گازها در کاربردهای صنعتی است. شیرهای برقی این برند در مدلهای استاندارد و تخصصی عرضه میشوند و امکان انتخاب آنها بر اساس نوع سیال، فشار، دما، جنس بدنه، آببندی و نوع اتصال وجود دارد.
تنوع محصولات و ارائه مدلهای مناسب برای کاربردهای عمومی، بهداشتی و فرآیندی، شیر برقی بروکرت را به یکی از گزینههای قابل بررسی در پروژههای کنترل سیالات تبدیل کرده است.

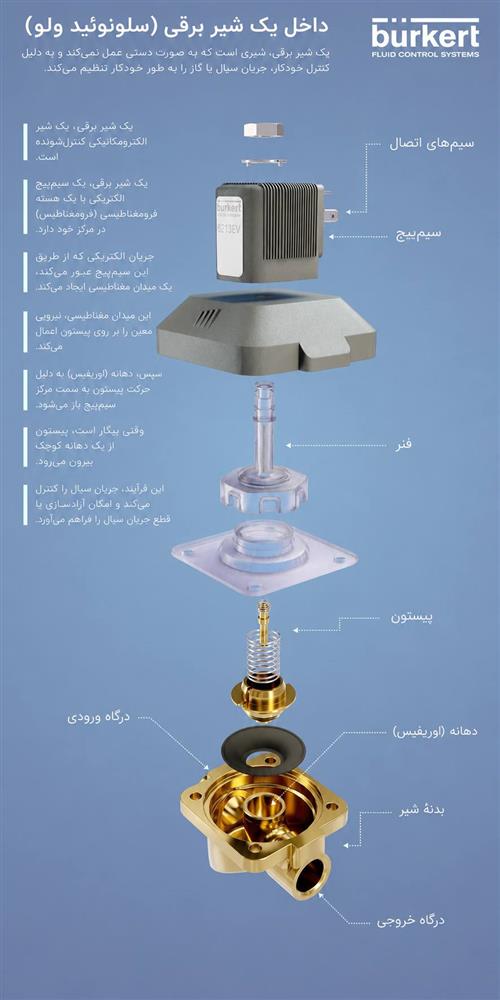

نحوه عملکرد شیر برقی بروکرت آلمان
شیر برقی بورکرت از اجزایی مانند بدنه شیر، بوبین، هسته متحرک، فنر، دیافراگم یا پیستون و آببندی تشکیل شده است. با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد میشود و هسته متحرک شیر تغییر موقعیت میدهد. این حرکت باعث باز یا بسته شدن مسیر سیال میشود.
پس از قطع برق، فنر داخلی در بسیاری از مدلها شیر را به وضعیت اولیه بازمیگرداند. نحوه عملکرد دقیق محصول به نوع شیر، نرمالبسته یا نرمالباز بودن و ساختار مستقیم عملگر یا سرووعملگر آن بستگی دارد.
انواع شیر برقی بروکرت
شیر برقی بروکرت دو راهه
شیر برقی دو راهه دارای یک پورت ورودی و یک پورت خروجی است و برای قطع و وصل جریان سیال استفاده میشود. این مدل یکی از رایجترین انواع شیر برقی بروکرت برای کنترل آب، هوا، گاز و سیالات صنعتی است.
مدلهای دو راهه ممکن است بهصورت مستقیمعملگر، نیمهمستقیم یا سرووعملگر تولید شوند. انتخاب میان این ساختارها به فشار خط، اختلاف فشار و ظرفیت عبور جریان بستگی دارد.
شیر برقی بروکرت سه راهه
شیر برقی سه راهه دارای سه پورت است و برای هدایت، ترکیب یا تخلیه جریان سیال استفاده میشود. این مدل در سیستمهای پنوماتیکی، تجهیزات آزمایشگاهی، ماشینآلات و مدارهای کنترلی کاربرد دارد.
شیرهای سه راهه بروکرت میتوانند برای کنترل جکهای پنوماتیک یکطرفه یا تغییر مسیر جریان مورد استفاده قرار گیرند.
شیر برقی مستقیمعملگر بروکرت
در شیر برقی مستقیم عملگر، نیروی مغناطیسی بوبین مستقیماً مسیر اصلی سیال را باز یا بسته میکند. این مدلها معمولاً برای سایز های کوچک، دبی محدود و سیستمهایی که فشار ورودی آنها کم یا نزدیک به صفر است، مناسب هستند.
از مزایای این نوع شیر میتوان به عملکرد بدون نیاز به حداقل اختلاف فشار اشاره کرد.
شیر برقی سرووعملگر بورکرت
شیر برقی سرووعملگر از فشار سیال برای باز یا بسته کردن مسیر اصلی استفاده میکند. این مدلها برای دبیهای بیشتر و سایزهای بزرگتر مناسب هستند؛ اما معمولاً برای عملکرد صحیح به حداقل اختلاف فشار نیاز دارند.
شیرهای سرووعملگر در سیستمهای آب، هوای فشرده و خطوط صنعتی با دبی بالا مورد استفاده قرار میگیرند.
شیر برقی بروکرت نرمالبسته
در مدل نرمال بسته یا NC، مسیر عبور سیال در حالت بدون برق بسته است و پس از برقدار شدن بوبین باز میشود. این مدل در بسیاری از سیستم های صنعتی و تأسیساتی رایجتر است؛ زیرا هنگام قطع برق، جریان سیال را متوقف میکند.
شیر برقی بروکرت نرمالباز
در مدل نرمالباز یا NO، مسیر سیال در حالت بدون برق باز است و با اعمال ولتاژ بسته میشود. این مدل برای سیستمهایی مناسب است که مسیر جریان باید در شرایط عادی باز باقی بماند.
نوع شیر برقی بروکرت | تعداد پورت | نحوه عملکرد | نیاز به اختلاف فشار | کاربرد اصلی | مزیت مهم |
شیر برقی مستقیمعملگر | معمولاً 2/2 یا 3/2 | بوبین مستقیماً مسیر سیال را باز یا بسته میکند | ندارد و میتواند از فشار صفر کار کند | تجهیزات آزمایشگاهی، دوزینگ، خطوط کمفشار و سایزهای کوچک | پاسخ سریع و عملکرد در فشار صفر |
شیر برقی سرووعملگر | معمولاً 2/2 | با استفاده از فشار سیال و دیافراگم عمل میکند | معمولاً نیاز دارد | خطوط آب، هوای فشرده و سیستمهای دارای دبی بالا | عبور دبی بیشتر با مصرف انرژی کمتر |
شیر برقی نیمهمستقیم | معمولاً 2/2 | ترکیبی از عملکرد مستقیم و دیافراگمی است | در بسیاری از مدلها بسیار کم یا بدون نیاز | خطوط دارای فشار متغیر و کاربردهای عمومی صنعتی | عملکرد مناسب در فشار کم و امکان کنترل دبی بیشتر |
شیر برقی دو راهه | 2/2 | برای باز یا بسته کردن مسیر اصلی سیال | بسته به نوع مستقیم یا سروو متفاوت است | کنترل آب، هوا، گاز و سیالات صنعتی | ساختار ساده و کاربرد گسترده |
شیر برقی سه راهه | 3/2 | جریان را میان سه پورت هدایت یا تخلیه میکند | بسته به مدل متفاوت است | سیستمهای پنوماتیکی، تجهیزات آزمایشگاهی و تغییر مسیر جریان | امکان هدایت و تخلیه سیال |
شیر برقی نرمالبسته NC | 2/2 یا 3/2 | بدون برق بسته و با اعمال برق باز میشود | بسته به مکانیزم شیر متفاوت است | سیستمهای آب، گاز و خطوطی که توقف جریان در قطع برق ضروری است | ایمنی بیشتر هنگام قطع برق |
شیر برقی نرمالباز NO | 2/2 یا 3/2 | بدون برق باز و با اعمال برق بسته میشود | بسته به مکانیزم شیر متفاوت است | خطوطی که باید در حالت عادی باز باقی بمانند | کاهش مصرف برق در حالت باز دائمی |
شیر برقی مخصوص آب | معمولاً 2/2 | مستقیم، نیمهمستقیم یا سرووعملگر | بر اساس مدل متفاوت است | تصفیه آب، تأسیسات، شستوشو و آبیاری | تنوع در سایز و دبی |
شیر برقی مخصوص بخار | معمولاً 2/2 | متناسب با دما و فشار بالای بخار طراحی میشود | بسته به مدل متفاوت است | بویلر، تجهیزات حرارتی و خطوط بخار | مقاومت بیشتر در برابر دما |
شیر برقی مخصوص سیالات خورنده | 2/2 یا 3/2 | با بدنه و آببندی مقاوم در برابر خوردگی | بسته به مدل متفاوت است | صنایع شیمیایی، دارویی و فرآیندی | سازگاری با سیالات شیمیایی |
شیر برقی بهداشتی بروکرت | دو یا سه راهه | برای کنترل سیالات در محیطهای بهداشتی طراحی میشود | بسته به ساختار متفاوت است | صنایع غذایی، نوشیدنی، دارویی و بیوتکنولوژی | قابلیت شستوشو و رعایت الزامات بهداشتی |
شیر برقی ضدانفجار بروکرت | معمولاً 2/2 یا 3/2 | مشابه مدلهای معمولی با بوبین و محفظه مناسب محیط خطرناک | بسته به مدل متفاوت است | نفت، گاز، پتروشیمی و محیطهای مستعد انفجار | ایمنی بالاتر در مناطق خطرناک |
برای انتخاب و خرید شیر برقی مناسب، ابتدا باید مشخصات کلی شامل نوع سیال، فشار و دمای کاری، دبی موردنیاز، سایز اتصال، جنس بدنه، متریال آببندی و ولتاژ بوبین بررسی شود. در میان انواع شیر برقی بروکرت، مدلهای مستقیم عملگر برای کار در فشار صفر و دبیهای پایین مناسبتر هستند؛ در مقابل، مدلهای سرووعملگر معمولاً در خطوط دارای فشار و دبی بالاتر استفاده میشوند. همچنین برای مقایسه گزینههای موجود در بازار میتوان مشخصات شیر برقی پارکر، شیر برقی EMC و شیر برقی جیواکس را نیز از نظر شرایط کاری، متریال و قیمت بررسی کرد.
مشخصات فنی شیر برقی بورکرت
مشخصات فنی شیر برقی بروکرت به مدل و سری محصول بستگی دارد. هنگام بررسی مشخصات این شیر باید به موارد زیر توجه کرد:
- تعداد پورتها و وضعیت عملکرد شیر
- سایز و نوع اتصال
- جنس بدنه
- جنس دیافراگم و آببندی
- ولتاژ و توان مصرفی بوبین
- محدوده فشار کاری
- حداقل اختلاف فشار موردنیاز
- دمای سیال و محیط
- ضریب عبور جریان
- درجه حفاظت بوبین
- نوع عملکرد مستقیم یا سرووعملگر
- سازگاری متریال با سیال
- نرمال بسته یا نرمال باز بودن شیر
برخی مدل ها با بدنه برنجی، استیل یا پلاستیکی عرضه میشوند. همچنین آب بندی شیر ممکن است از متریال هایی مانند NBR، EPDM، FKM یا PTFE ساخته شده باشد. انتخاب آب بندی باید با نوع سیال و دمای فرآیند هماهنگ باشد. شما می توانید برای مشاوره خرید شیر آلات صنعتی در انواع مختلف با ما تماس بگیرید.
کاربرد شیر برقی بروکرت
شیر برقی بورکرت در صنایع و تجهیزات مختلف برای کنترل مایعات و گازها استفاده میشود. مهمترین کاربرد های آن عبارتند از:
- خطوط آب و تأسیسات صنعتی
- سیستم های تصفیه و آماده سازی آب
- صنایع غذایی و نوشیدنی
- صنایع دارویی و آزمایشگاهی
- تجهیزات پزشکی
- ماشینآلات بستهبندی
- سیستمهای سرمایشی و گرمایشی
- خطوط هوای فشرده
- تجهیزات شستوشو
- سیستم های دوزینگ و تزریق
- صنایع شیمیایی و فرآیندی
- تجهیزات اتوماسیون صنعتی
برای هر کاربرد باید سازگاری بدنه و آببندی شیر با سیال، فشار و دمای کاری بررسی شود.
راهنمای انتخاب شیر برقی بروکرت آلمانی
برای انتخاب شیر برقی بروکرت نباید فقط به سایز اتصال توجه کرد. دو شیر با سایز یکسان ممکن است ظرفیت عبور جریان، فشار کاری، جنس آببندی و نحوه عملکرد متفاوتی داشته باشند.
پیش از انتخاب محصول، اطلاعات زیر باید مشخص شود:
- نوع و ترکیب سیال
- فشار ورودی و خروجی
- حداقل و حداکثر دمای سیال
- دمای محیط نصب
- دبی موردنیاز
- سایز و نوع اتصال
- ولتاژ بوبین
- نرمالبسته یا نرمالباز بودن
- نیاز به عملکرد در فشار صفر
- شرایط محیطی و درجه حفاظت موردنیاز
در صورت نیاز به عملکرد شیر در فشار صفر، معمولاً باید مدل مستقیمعملگر یا مدلی با مکانیزم مناسب انتخاب شود. مدلهای سرووعملگر ممکن است برای باز شدن کامل به حداقل اختلاف فشار نیاز داشته باشند.

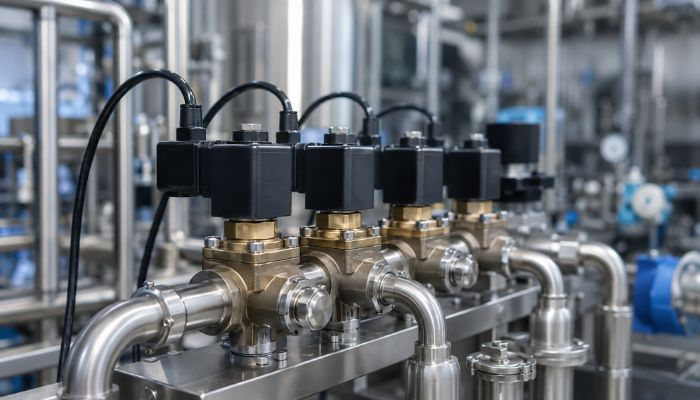

خرید شیر برقی بروکرت
برای خرید شیر برقی بروکرت باید کد فنی، سایز اتصال، ولتاژ بوبین، نوع سیال، فشار کاری، دمای فرآیند و وضعیت عملکرد شیر مشخص شود. در صورتی که کد محصول در دسترس نیست، ارسال تصویر واضح از پلاک، بدنه و بوبین میتواند به شناسایی مدل کمک کند.
هنگام خرید تنها مشابه بودن ظاهر محصول کافی نیست. شیرهایی با ظاهر نزدیک ممکن است از نظر اندازه اوریفیس، ضریب جریان، جنس آببندی، فشار مجاز و ولتاژ بوبین تفاوت داشته باشند.
پیکاتک بهعنوان سامانه تخصصی خرید و فروش تجهیزات صنعتی، امکان استعلام موجودی و بررسی مشخصات انواع شیر برقی بروکرت را فراهم میکند. برای انتخاب مدل مناسب میتوانید مشخصات فنی خط یا کد کامل محصول را در اختیار کارشناسان فروش ما قرار دهید.

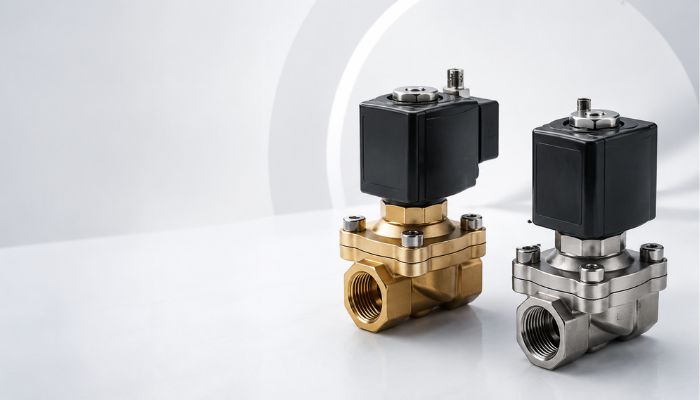

قیمت شیر برقی بروکرت
قیمت شیر برقی بروکرت به نوع و سری محصول، سایز اتصال، جنس بدنه، متریال آببندی، ولتاژ بوبین، فشار کاری، ضریب جریان و استانداردهای محصول بستگی دارد.
مدلهای دارای بدنه استیل، آببندی مخصوص، تأییدیههای صنعتی، ساختار ضدانفجار یا قابلیت کار در فشار و دمای بالا معمولاً قیمت بیشتری نسبت به مدلهای عمومی دارند.
عوامل مؤثر بر قیمت شیر برقی بروکرت عبارتاند از:
- مدل و کد فنی محصول
- مستقیم یا سرووعملگر بودن
- تعداد پورتها
- نرمالبسته یا نرمالباز بودن
- سایز اتصال و قطر اوریفیس
- جنس بدنه
- متریال دیافراگم و آببندی
- ولتاژ و نوع بوبین
- محدوده فشار و دما
- درجه حفاظت و تأییدیهها
- کشور مبدأ و اصالت کالا
- موجودی و شرایط واردات
- نوسانات نرخ ارز
برای دریافت قیمت بهروز، بهتر است کد فنی کامل محصول یا تصویر پلاک آن ارسال شود. استعلام بر اساس عبارت کلی شیر برقی بروکرت ممکن است دقیق نباشد؛ زیرا هر سری مشخصات و قیمت متفاوتی دارد.
تشخیص اصالت شیر برقی بروکرت
برای بررسی اصالت محصول باید اطلاعات روی پلاک، کد فنی، شماره کالا، ولتاژ بوبین و کیفیت ساخت بدنه بررسی شود. تطبیق مشخصات محصول با کاتالوگ رسمی نیز اهمیت زیادی دارد.
وجود بستهبندی بهتنهایی برای تأیید اصالت کافی نیست. کد کامل محصول باید با سایز اتصال، فشار کاری، جنس آببندی و مشخصات بوبین مطابقت داشته باشد. خرید از تأمینکننده معتبر و دریافت پیشفاکتور دارای مشخصات کامل، ریسک سفارش کالای نامناسب یا غیراصل را کاهش میدهد.
شیر برقی بروکرت یکی از گزینههای تخصصی برای کنترل خودکار جریان مایعات و گازها در صنایع مختلف است. این محصولات در مدلهای مستقیمعملگر، سرووعملگر، دو راهه، سه راهه، نرمالبسته و نرمالباز عرضه میشوند.
