شیر توپی فولادی

در صنایع فرآیندی مختلف از جمله نفت، گاز، پتروشیمی، آب و فاضلاب، انتخاب صحیح و اصولی شیرآلات صنعتی اهمیت زیادی دارد و مستقیماً روی کیفیت، ایمنی و بهره‌ وری خطوط تولید و انتقال سیال تأثیرگذار است. شیر توپی فولادی به دلیل قابلیت تحمل فشار و دمای بالا، دوام و عملکرد مطمئن و همچنین سازگاری با سیالات متنوع، از پرکاربردترین شیرآلات صنعتی محسوب می‌ شود.

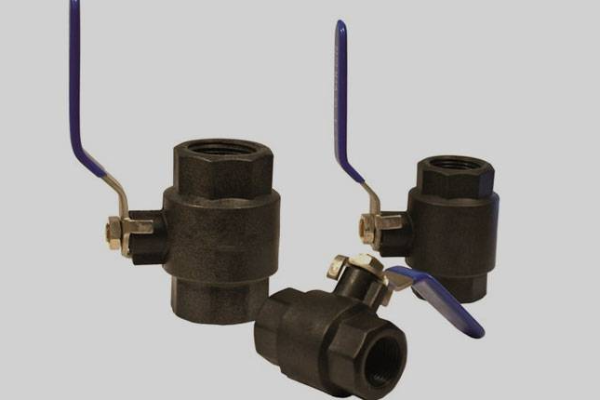

شیر توپی فولادی (Carbon Steel Ball Valve) یکی از مهم‌ ترین و پرکاربردترین انواع شیرآلات ربع‌ گرد صنعتی است که برای قطع و وصل سریع و مطمئن جریان سیالات مختلف در خطوط پایپینگ مورد استفاده قرار می‌ گیرد. در این مدل شیر، یک توپی یا گوی فولادی سوراخ‌ دار به عنوان مجرابند عمل می‌ کند و با چرخش فقط 90 درجه ای (ربع‌ گرد) حول محور خود، مسیر عبور سیال را کاملاً باز یا بسته می‌ کند.

بدنه شیر توپی فولادی معمولاً از متریال‌ کربن استیل با گریدهایی مثل ASTM A216 یا WCB یا ASTM A105 ساخته می‌ شود. این آلیاژها باعث می‌ شوند شیر تحمل بالایی در برابر فشار، ضربه و دماهای بالا داشته باشد و در مقایسه با شیر توپی استیل قیمت مقرون به‌ صرفه‌ تری ارائه نماید.

برخلاف شیرهای توپی برنجی که عمدتاً برای مصارف ساختمانی، تهویه مطبوع و سیستم‌ های آب سرد و گرم با فشار/دما پایین‌ تر استفاده می‌ شوند، شیرهای توپی فولادی برای خطوط صنعتی با فشار و دمای بالا و سیالات خورنده یا گازی طراحی شده و از نظر استحکام، تحمل و دوام، چندین برابر بالاتر است.

شیر توپی فولادی با عملکرد سریع، عمر طولانی و قابلیت تحمل شرایط سخت، یکی از حیاتی‌ ترین اجزای خطوط لوله و صنایع سنگین به شمار می‌ رود. همچنین انتخاب صحیح نوع، گرید متریال، و سایز شیر توپی فولادی با توجه به فشار کاری، نوع سیال و استاندارد فنی اهمیت زیادی برای تضمین طول عمر و عدم نشتی ایفا می‌ کند.

با توجه به تنوع برندها، مدل‌ ها و استانداردهای تولیدی، خرید شیر توپی فولادی مناسب همواره یک چالش تخصصی برای مهندسین و مدیران پروژه بوده است. به همین منظور، تیم کارشناسی پیکاتک در این مقاله تلاش کرده است با ارائه راهنمای جامع، شما را با ساختار، مزایا، ویژگی‌ های فنی و کاربردهای شیر توپی فولادی آشنا کند و تمامی نکات کلیدی جهت انتخاب بهترین مدل متناسب با پروژه و نیازهای فنی‌ تان را توضیح دهد. اگر قصد دارید یک خرید مطمئن و حرفه‌ای داشته باشید یا تصمیم دارید اطلاعات فنی خود را در زمینه انواع شیر توپی فولادی تکمیل کنید، این مقاله راهنمای کامل شما خواهد بود.

پادکست شنیدنی درباره شیر توپی فولادی

عملکرد شیر توپی فولادی

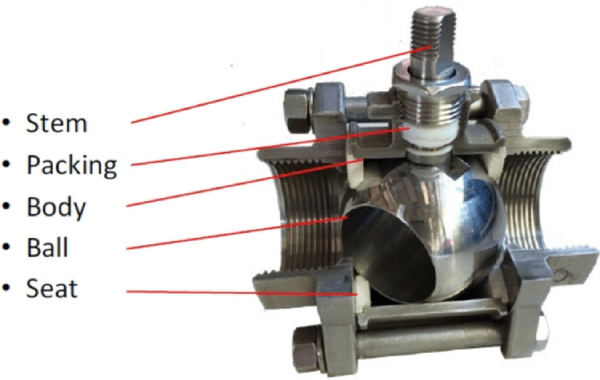

عملکرد شیر توپی فولادی مبتنی بر یک طراحی ساده اما بسیار مؤثر است که آن را به یکی از پرکاربردترین شیرآلات در صنایع نفت، گاز، پتروشیمی و سایر حوزه‌های صنعتی تبدیل کرده است. در این شیر، یک گوی فولادی سوراخ‌ دار در مرکز بدنه قرار گرفته که با چرخش 90 درجه حول محور خود، قادر است مسیر جریان سیال را باز یا بسته کند.

این چرخش به‌ وسیله یک استم یا محور انتقال نیرو که به عملگر یا همان اهرم دستی، گیربکسی یا اتوماتیک متصل است، انجام می‌ شود. زمانی که حفره توپی به موازات مسیر لوله قرار می‌ گیرد، سیال می‌ تواند آزادانه و بدون هیچ مانع یا افت فشاری از داخل شیر عبور کند؛ اما با چرخش یک‌ چهارم دور اهرم، سوراخ توپی عمود بر مسیر جریان قرار گرفته و بدین ترتیب سطح صیقلی توپی تمام دهانه لوله را می‌ پوشاند و جریان سیال به‌طور کامل قطع می‌ شود.

نشیمنگاه یا سیت که اطراف گوی قرار گرفته، وظیفه آب‌ بندی کامل را بر عهده دارد تا هیچ نشتی‌ای حتی در فشار و دمای بالا نیز رخ ندهد. این نشیمنگاه بسته به نوع کاربرد می‌تواند از مواد نرم نظیر تفلون (PTFE) برای آب‌ بندی کامل یا از فلزات مقاوم در برابر سایش و حرارت (Metal Seat) ساخته شود تا در شرایط خشن‌ تر نیز عملکرد قابل قبولی ارائه دهد.

مزیت این سازوکار ساده و هوشمندانه، باز و بسته شدن سریع، تحمل فشار و دمای بالا، عمر طولانی و نیاز حداقلی به تعمیر و نگهداری است که همین موارد، شیر توپی فولادی را به انتخاب اول در بسیاری از خطوط انتقال سیالات تبدیل می‌ کند.

انواع شیر توپی فولادی بر اساس متریال بدنه

جنس بدنه شیر توپی فولادی یکی از عوامل اصلی تعیین‌ کننده عملکرد و طول عمر آن است. بسته به شرایط کاری، سیال عبوری و استانداردهای مورد نظر، متریال‌ های مختلفی در ساخت بدنه استفاده می‌ شود:

فولاد کربنی فورج A105

• پرکاربردترین نوع فولاد در بدنه شیرهای توپی فورج
• مناسب برای فشار بالا و دمای بالا (در محدوده 450- تا 425+ درجه سانتی‌گراد)
• استفاده در خطوط بخار، نفت و گاز، سیالات خنثی
• نیازمند پوشش‌ های مقاوم در برابر خوردگی (مانند زینک یا PTFE)

فولاد کربنی ریختگی ASTM A216 WCB

• گزینه اقتصادی‌تر نسبت به A105
• مناسب برای دماهای متوسط تا بالا
• کاربرد در پالایشگاه‌ ها، پتروشیمی، صنایع عمومی
• آب‌ بندی نیازمند استفاده از قطعات داخلی مقاوم به خوردگی

فولاد کربنی دما پایین ASTM A350 LF2

• طراحی شده برای محیط‌های سرد و دمای پایین (تا -46°C)
• مقاوم در برابر شکنندگی در دمای پایین
• استفاده در خطوط گاز مایع، گاز طبیعی و سیستم‌ های برودتی

ASTM A217 WC6 / WC9 (فولاد آلیاژی مقاوم به حرارت)

• حاوی کروم و مولیبدن
• مناسب برای دماهای بالا (تا 600°C)
• کاربرد: بویلرها، نیروگاه‌ها، خطوط بخار فوق‌داغ

مزایای شیر توپی فولادی

شیر توپی فولادی به دلیل طراحی ویژه و استفاده از متریال مقاوم، مزایای متعددی را برای صنایع مختلف به همراه دارد. مهم‌ترین مزیت این شیر، تحمل فشار و دمای بسیار بالا است که آن را به گزینه‌ای ایده‌آل برای خطوط انتقال سیالات صنعتی، نفت، گاز و پتروشیمی تبدیل می‌ کند. بدنه فولادی و ساختار گوی کروی، باعث مقاومت فوق‌ العاده شیر در برابر ضربه، سایش و محیط‌ های خورنده شده و طول عمر مفید آن را تا حد چشمگیری افزایش می‌ دهد.

فرایند باز و بسته شدن شیر توپی فولادی بسیار سریع و آسان است؛ زیرا برای عملکرد کامل تنها نیاز به چرخش 90 درجه‌ای اهرم دارد. این سادگی در عین حال باعث می‌ شود عملیات قطع و وصل جریان سیالات با کمترین افت فشار و بیشترین اطمینان خاطر انجام شود. همچنین به دلیل وجود سیت‌ های مقاوم نرم یا فلزی، آب‌بندی کامل و عدم نشتی حتی در شرایط کاری دشوار تضمین می‌ گردد.

شیر توپی فولادی قابلیت تحمل طیف وسیعی از سیالات اعم از گاز، آب، بخار، سیالات خورنده و هیدروکربنی را دارد و امکان نصب آن در فضاهای افقی و عمودی وجود دارد. تعمیر و نگهداری این نوع شیر بسیار ساده است و قطعات داخلی در اغلب مدل‌ ها قابل تعویض می‌ باشند.

در نهایت، قیمت به‌ صرفه در مقایسه با سایر آلیاژهای مقاوم، رعایت استانداردهای بین‌ المللی، قابلیت استفاده در پروژه‌ های بزرگ و خطوط فشار قوی، همه و همه شیر توپی فولادی را به یک انتخاب مطمئن و اقتصادی برای مدیران و مهندسین پروژه تبدیل ساخته است. به طور خلاصه مزایای شیر توپی فولادی به شرح زیر است:

• مقاومت مکانیکی بسیار خوب
• مناسب برای دمای بالا و سیالات خورنده
• عملکرد ساده و سریع (quarter-turn)
• استحکام و دوام بالا برای تحمل فشارهای بالا و تنش مکانیکی
• قیمت مقرون به صرفه
• نگهداری و تعمیر آسان
• قابلیت باز و بسته شدن سریع برای کنترل جریان
• سازگار با طیف گسترده‌ای از مایعات، گازها و دوغاب‌ ها

کاربردهای رایج شیر توپی فولادی

شیر توپی فولادی به دلیل مقاومت بالا در برابر فشار، دما و خوردگی، یکی از پرمصرف‌ ترین شیرآلات صنعتی در صنایع مختلف به شمار می‌ رود. مهم‌ ترین کاربردهای این شیرها عبارتند از:

• خطوط انتقال نفت و گاز
• صنایع شیمیایی و پتروشیمی
• شبکه‌های توزیع و تصفیه آب صنعتی
• صنعت نیروگاهی و سیکل بخار
• خطوط هوای فشرده و گازهای صنعتی
• کاربری‌های عمومی صنعتی و ساختمانی

نکات مهم انتخاب شیر توپی فولادی

در انتخاب و خرید شیر توپی فولادی موارد زیر را در نظر بگیرید:

• برند سازنده: انتخاب برند معتبر، اولین و مهم‌ترین گام در خرید شیر توپی فولادی است. شیرهای تولیدشده توسط برندهای خارجی (مانند KITZ، NEWAY، CAMERON) معمولاً از نظر کیفیت متریال، دقت ماشینکاری و رعایت استانداردها در سطح بالاتری قرار دارند، اما قیمت بالاتری نیز دارند. برندهای ایرانی معتبر، با قیمت رقابتی‌ تر، کیفیت مناسبی را در پروژه‌ های صنعتی داخل کشور ارائه می‌ دهند. ضمن اینکه تامین قطعات یدکی و خدمات پس از فروش برند ایرانی معمولاً آسان‌ تر است.

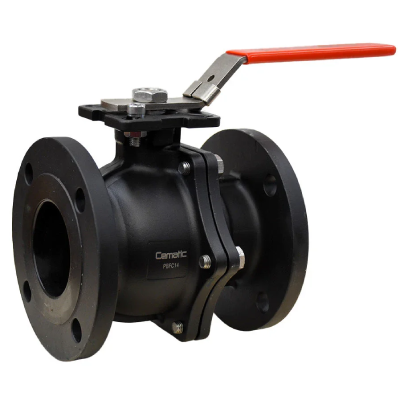

• نوع بدنه شیر: شیر توپی فولادی در انواع بدنه یک تکه (Single Piece)، دو تکه (Two Piece) و سه تکه (Three Piece) تولید می‌شود. بدنه سه تکه امکان تعمیر، تعویض قطعات و سرویس آسان‌تر را فراهم می‌کند و برای خطوط مهم و مصارف صنعتی حساس پیشنهاد می‌شود، اما هزینه بیشتری دارد. مدل دو تکه گزینه رایج بین قابلیت تعمیر و قیمت است. مدل یک تکه اقتصادی‌تر و بیشتر برای مصارف عمومی استفاده می‌شود.
• متریال سیت (نشیمنگاه نرم یا فلزی): نشیمنگاه (Seat) نرم مثل PTFE یا RPTFE، آب‌بندی عالی ارائه می‌دهد و قیمت پایین‌ تری نسبت به نشیمنگاه فلزی دارد، اما مقاومت آن در مقابل دما و سیالات ساینده محدود است. اگر خط شما با سیالات خورنده، ذرات معلق یا دمای بالا سروکار دارد، نشیمنگاه فلزی (Metal Seat) توصیه می‌شود که طبیعتاً باعث افزایش قیمت نهایی می‌ گردد.

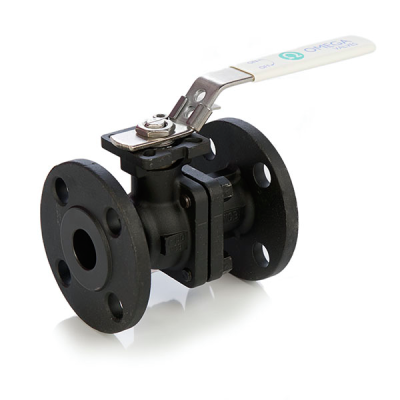

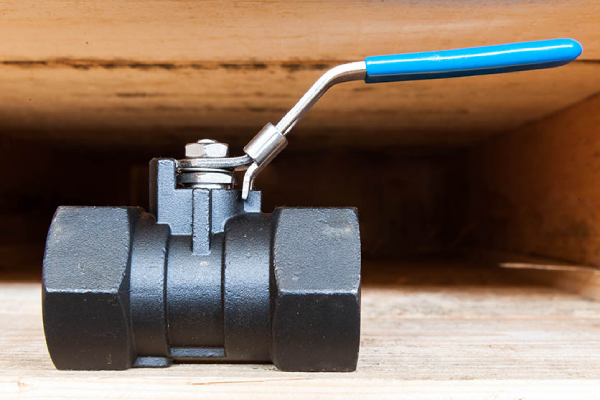

• نوع اتصال و سایز آن: شیرهای توپی فولادی با اتصالات مختلف دنده‌ای یا فلنجی عرضه می‌ شوند. نوع اتصال فلنجی معمولاً گران‌ تر از دنده‌ای است، اما نصب، تعویض و سرویس آن آسان‌ تر بوده و برای فشار بالا مناسب‌تر است. همچنین توجه به استاندارد اتصال مثل ANSI، DIN و سایز مورد نیاز ضروری است، چون بر قیمت و قابلیت انطباق با سیستم تأثیر می‌ گذارد.
• کلاس فشاری (Pressure Class): شیر توپی فولادی در کلاس‌ های فشاری مختلف (مانند 150، 300، 600 تا 800) قابل سفارش است. انتخاب کلاس بالاتر، یعنی شیر مقاومتر، ضخامت بیشتر، وزن بالاتر و طبعا افزایش قیمت خواهد داشت. اگر نیاز به تحمل فشار بالا دارید، حتما به این نکته توجه کنید و شیر متناسب با شرایط پروژه انتخاب نمایید.
• دمای کاری: دمای عملیاتی روی انتخاب متریال بدنه و نشمین تأثیر دارد. اگر سیال شما دمای خیلی بالا یا پایین دارد، هزینه نهایی شیر افزایش می‌ یابد، زیرا به استفاده از متریال خاص یا طراحی ویژه نیاز است.
• نوع اکچویتور: شیرهای توپی فولادی می‌ توانند با عملگر دستی (اهرم یا لولی)، گیربکسی، پنوماتیک یا حتی الکتریکی تجهیز شوند. مدل دستی اقتصادی‌ ترین گزینه است. مدل‌ های اتوماتیک (پنوماتیکی و برقی) برای خطوط حساس، ایمنی بالا و انطباق با سیستم‌ های کنترلی به کار می‌ روند و طبیعتاً قیمت بالاتری دارند.

خرید شیر توپی فولادی از فروشگاه اینترنتی پیکاتک

پیکاتک به عنوان یکی از تخصصی‌ ترین فروشگاه‌ های اینترنتی در حوزه ابزار دقیق، شیرآلات صنعتی و تجهیزات پایپینگ، فعالیت خود را با هدف ارائه مشاوره فنی، تامین تجهیزات اصل و ارتقای سطح خدمات مهندسی برای صنایع نفت، گاز، پتروشیمی، نیروگاه‌ ها و شرکت‌ های تجهیزاتی آغاز کرده است. در پیکاتک، همواره تمرکز ما بر انتخاب محصولات باکیفیت، ارائه قیمت‌ های رقابتی و پشتیبانی تخصصی است تا بهترین تجربه خرید آنلاین را برای مهندسان و شرکت‌ های صنعتی سراسر کشور فراهم کنیم.

در پیکاتک، اولویت ما ساختن پلی مطمئن بین تأمین‌ کنندگان صنعتی و مصرف‌کنندگان حرفه‌ای است. اگر به‌ دنبال خرید شیر توپی فولادی اصل و با‌کیفیت برای پروژه‌ های صنعتی، تاسیساتی یا خطوط انتقال هستید، فروشگاه اینترنتی پیکاتک بهترین انتخاب برای شما خواهد بود. پیکاتک با بهره‌ گیری از تیم فنی باتجربه و دسترسی به برندهای معتبر داخلی و خارجی در زمینه ابزار دقیق و شیرآلات صنعتی، فرایند خرید را برای شما آسان، مطمئن و تخصصی کرده است.

در پیکاتک می‌ توانید انواع شیر توپی فولادی با بدنه یک تکه، دو تکه یا سه تکه، نشیمنگاه نرم یا فلزی، اتصالات دنده‌ای و فلنجی، در کلاس‌ های فشاری مختلف و رنج گسترده سایز را به صورت آنلاین مشاهده و مقایسه کنید. جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی . استعلام قیمت به روز شیر توپی فولادی با کارشناسان فروش ما به شماره  88109770-021 تماس بگیرید.

سوالات متداول شیر توپی فولادی

شیر توپی فولادی چه تفاوتی با شیر برنجی دارد؟

شیر توپی فولادی از فولاد آلیاژی (مانند WCB یا ASTM A216/A105) ساخته می‌ شود و برای فشار و دمای بالاتر، همچنین سیالات خورنده و صنعتی مناسب‌ تر است. درحالی‌ که شیر برنجی بیشتر برای مصارف سبک و تاسیسات خانگی کاربرد دارد.

مزیت نشیمنگاه فلزی نسبت به نشیمنگاه نرم در شیر توپی فولادی چیست؟

نشیمنگاه فلزی (Metal Seat) مقاومت بیشتری در مقابل دمای بالا (تا ۴۰۰°C) و سیالات ساینده دارد، اما نشیمنگاه نرم (Soft Seat مثل PTFE) برای آب‌بندی بهینه و کاهش نشت در دما و فشار متوسط به کار می‌ رود.

کلاس فشار شیر توپی فولادی تا چه حدی قابل ارائه است؟

معمولاً این شیرها در کلاس‌های 150، 300، 600 و تا 800 یا بالاتر بر اساس استاندارد ANSI یا API 6D تولید می‌شوند. انتخاب کلاس فشار به شرایط کاری و نوع سیال بستگی دارد.

حداکثر دمای مجاز برای شیر توپی فولادی چقدر است؟

بسته به نوع نشیمنگاه و متریال بدنه، در نشیمنگاه فلزی تا حدود ۴۰۰°C و با نشیمنگاه PTFE معمولاً تا ۲۳۰°C کارکرد مطمئن دارند.

چه استانداردهایی برای طراحی و تست شیر توپی فولادی وجود دارد؟

رایج‌ترین استانداردها عبارتند از:

• طراحی: API 6D، ASME B16.34
• تست: API 598
• آزمایش آتش: API 607

WCB و A105 چه تفاوتی در متریال شیر توپی فولادی دارند؟

WCB برای بدنه ریخته‌گری (Casting) استفاده می‌شود و A105 مخصوص فورجینگ (Forged Body) است. هردو از نظر خواص مکانیکی مشابه‌اند، اما فورجد معمولاً مقاومت بالاتری در برابر ضربه و ترک‌خوردگی دارد.

چه سایزهایی از شیر توپی فولادی موجود است؟

تولید در بازه سایزی ½ اینچ تا ۲۴ اینچ (و حتی بزرگتر برای خطوط انتقال) امکان‌ پذیر است.

انواع اتصال شیر توپی فولادی چیست؟

• فلنج‌دار (Flanged)
• دنده‌ای (Threaded)
• ساکت ولد (Socket Weld)
• بات ولد (Butt Weld)

انتخاب شیر توپی فولادی برای چه سیالاتی توصیه می‌ شود؟

برای گاز طبیعی، بخار، خطوط نفت و گاز، سیالات خورنده (در صورت متریال مناسب)، آب صنعتی، مواد شیمیایی و پتروشیمی
