شیر فلکه سیم ایتالیا

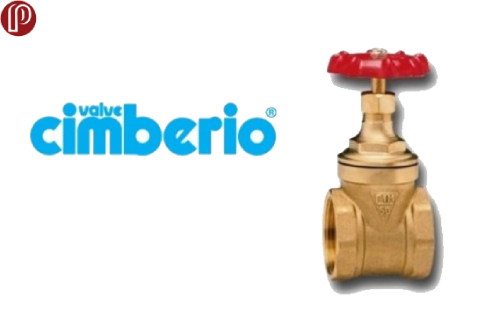

شیر فلکه سیم ایتالیا (Cimberio Gate Valve) یکی از انواع شیرآلات صنعتی و محصول با کیفیت برند ایتالیایی سیم است که جهت قطع یا وصل جریان سیالات در در خطوط لوله به کار می رود. این شیرها با نام های دیگری نظیر گیت ولو، شیر کشویی یا شیر دروازه ای سیم ایتالیا نیز شناخته می شوند.

شیر فلکه سیم ایتالیا از انواع شیرآلات صنعتی با حرکت خطی مجرابند است و با استم غیر بالارونده (Non-Rising Stem) و عملگر دستی (Hand Wheel) طراحی می شود. با چرخاندن فلکه (Handwheel) در جهت خلاف عقربه‌ های ساعت، استم شیر می‌ چرخد و در نتیجه مجرابند شیر (Gate) به سمت بالا حرکت می‌ کند. این حرکت باعث می‌ شود مسیر جریان سیال باز شود و سیال بتواند بدون مانع از شیر عبور کند.​

اما با چرخاندن فلکه در جهت عقربه‌ های ساعت، دروازه یا مجرابند به سمت پایین حرکت کرده و بر روی نشیمنگاه (Seat) قرار می‌ گیرد و باعث مسدود شدن کامل مسیر جریان سیال می‌ شود.​ در این نوع شیرها حرکت چرخشی فلکه به حرکت خطی مجرابند تبدیل می‌ شود، که این تبدیل حرکت از طریق رزوه‌های موجود بر روی استم و مهره‌ های داخلی انجام می‌ گیرد.​

شیر فلکه سیم ایتالیا در کاربردهای مختلفی نظیر تأسیسات گرمایشی، سیستم‌ های بهداشتی و لوله‌ کشی، تأسیسات آبرسانی، شبکه های توزیع نفت، گازوئیل و مایعات غیر خورنده، سیستم‌ های پنوماتیک و بخار مورد استفاده قرار می گیرد. در ادامه این مقاله به بررسی مشخصات فنی، انواع مدل ها، کاربردها و نکات مهم خرید شیم فلکه سیم ایتالیا پرداخته می شود تا با آگاهی از ویژگی های این محصول بهترین انتخاب را بر اساس نیازهای فنی داشته باشید.

پادکست آشنایی با شیر فلکه سیم ایتالیا

مشخصات فنی شیر فلکه سیم ایتالیا

شیرهای کشویی سیم ایتالیا CIMBERIO مطابق با استانداردهای بین‌ المللی EN 12288/B:2003 (معادل BS 5154/B) و کلاس‌ های فشاری PN16 و PN20 تولید می‌ شوند. این شیرها تحت سیستم مدیریت کیفیت EN ISO 9001:2000 ساخته شده‌ اند که تضمین‌ کننده کیفیت بالا و قابلیت اطمینان در عملکرد آنها می باشد.

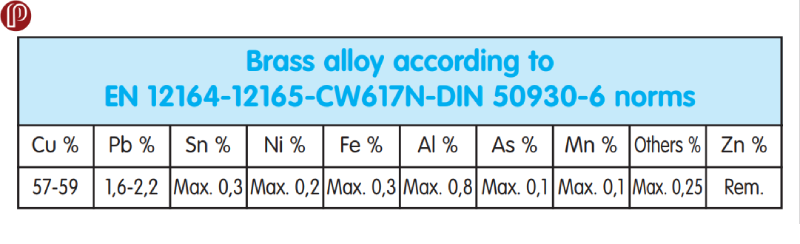

استفاده از این شیرها در محدوده فشار و دمای مشخص‌ شده در برگه‌ های اطلاعات فنی توصیه می‌ شود تا عملکرد بهینه و ایمنی سیستم حفظ گردد.​ ترکیب شیمیایی آلیاژ برنج مطابق با استانداردهای EN 12164-12165-CW617N – DIN 50930-6 در جدول زیر نمایش داده شده است:

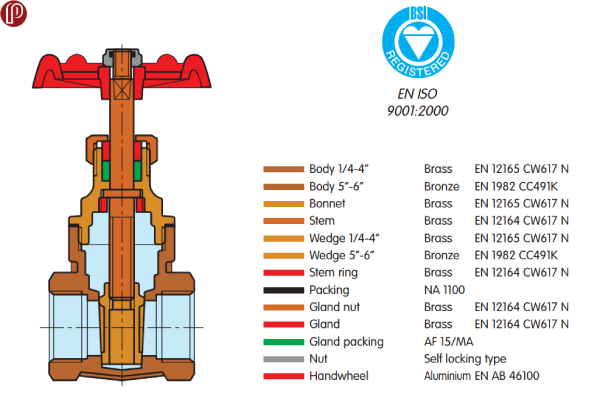

این شیرها دارای اتصالات رزوه‌ای BSP یا BSPT هستند که نصب و اتصال آسان به لوله‌ کشی‌ های مختلف را فراهم می‌ کنند. ​با توجه به شکل زیر بدنه (Body) شیر فلکه سیم ایتالیا از متریال برنجی بر اساس استاندارد EN 12165 CW617 N در سایزهای 1/4 تا 4 اینچ و از متریال برنزی در سایزهای 5 تا 6 اینچ مطابق با استاندارد EN 1982 CC491K تولید می شود. متریال عملگرد دستی (Handwheel) از آلومینیوم مطابق با استاندارد EN AB 46100 و متریال آب بندی از NA 1100 است.

انواع شیر فلکه سیم ایتالیا

شیر فلکه سیم در انواع مختلفی بر اساس سایز، ظرفیت جریان، فشار و دمای فرآیندی تولید می شود. در حال حاضر این برند ایتالیایی دارای 6 مدل شیر فلکه کشویی با اتصال رزوه ای به شرح زیر است:

شیر فلکه سیم ایتالیا مدل Cim 70B

شیر دروازه ای سیم ایتالیا مدل Cim 70B مطابق با الزامات مدیریت کیفیت استاندارد ISO 9001 ساخته شده است و مطابق با استاندارد EN 12266-1 آزمایش می‌شود. این محصول می‌ تواند در طیف گسترده‌ ای از کاربردها مانند گرمایش، تهویه مطبوع، آب، سیستم‌ های بهداشتی، خطوط لوله نفت، شبکه‌ های بنزین، بخار اشباع و به طور کلی با هر مایع غیر خورنده مورد استفاده قرار گیرد.

شیر فلکه سیم ایتالیا Cim 70B از آلیاژ برنج مطابق با استاندارد EN 12165-CW617N-DW در اندازه‌ های تا 4 اینچ و همچنین از آلیاژ برنز مطابق با استاندارد EN 1982-CC491K در اندازه‌های 5 و 6 اینچ تولید می شود. فشار اسمی این محصول  PN20 (1/4 اینچ - 4 اینچ)؛ PN10 (5 اینچ و 6 اینچ) و دمای فرآیندی آن 10- تا 180+ درجه سانتیگراد (1/4 اینچ تا 4 اینچ) یا 10- تا 150+ درجه سانتیگراد (5 اینچ و 6 اینچ) می باشد.

شیر فلکه سیم ایتالیا مدل Cim 70BS

شیر دروازه ای سیم ایتالیا مدل Cim 70BS از آلیاژ برنج مطابق با استاندارد EN 12165-CW617N-DW در سایزهای 1/2 تا 4 اینچ ساخته می شود. این مدل شیر در فشار اسمی PN 25 و دمای فرآیندی 10- تا 186+ درجه سانتیگراد مورد استفاده قرار می گیرد. از مزایای شیر فلکه سیم ایتالیا مدل Cim 70BS میتوان به طراحی مقاوم و بادوام​، مناسب برای طیف وسیعی از کاربردها​، نصب و نگهداری آسان​ و  تطابق با استانداردهای بین‌ المللی​ اشاره کرد.

شیر فلکه سیم ایتالیا مدل Cim 70BSCR

شیر کشویی مدل Cim 70BSCR یکی دیگر از محصولات با کیفیت شرکت ایتالیایی Cimberio است که با استفاده از آلیاژ برنج مقاوم در برابر زینک‌ زدایی (DZR) مطابق با استاندارد EN 12165 -CW 511L-DWتولید می‌ شود. این شیر برای کاربردهای متنوعی در سیستم‌ های گرمایشی، تهویه مطبوع، شبکه‌ های آب‌ رسانی، خطوط نفت و گاز، بخار اشباع و سایر مایعات غیرخورنده مناسب است.​ این مدل شیر فلکه سیم ایتالیا از سایز 1/2 تا 2 اینچ، فشار اسمی PN 20 (Watermark) و PN 25 (BSI Kitemark) با دمای فرآیندی از 10- تا 180/186°C استفاده می شود.

شیر فلکه سیم ایتالیا مدل Cim 50

شیر فلکه کشویی سیم ایتالیا مدل Cim 50 یکی دیگر از محصولات سیم ایتالیا است که از آلیاژ برنج تولید می‌ شود و مطابق با استاندارد EN 12165-CW617N-DW طراحی شده است. این شیر فلکه به‌ طور خاص برای فشار اسمی PN16 و دمای فرآیندی در بازه 10- تا 150 درجه سانتی‌ گراد مناسب است. سری شیرهای کشویی Cim 50 در سایزهای مختلفی از 1/2 تا 4 اینچ عرضه می‌ شوند و ظرفیت (KV) آن‌ ها از 12 تا 1065 متغیر است.

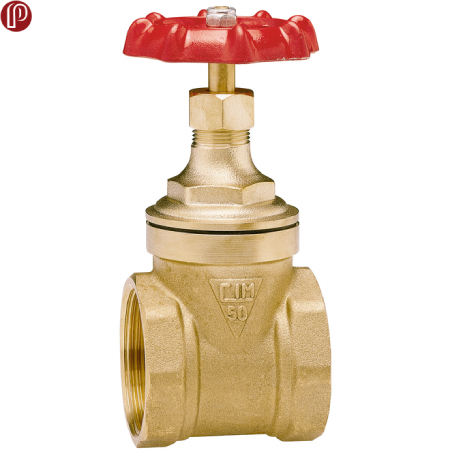

شیر فلکه سیم ایتالیا مدل  Cim 50NPT

شیر کشویی مدل Cim 50NPT  از آلیاژ برنج تولید مطابق با استاندارد EN 12165-CW617N-DW طراحی شده است. این شیر کشویی همانند سایر محصولات این سری برای فشار اسمی PN16 و دمای فرآیندی در محدوده 10- تا 150 درجه سانتی‌ گراد مناسب است.

مدل Cim 50NPT به‌ویژه با اتصالات رزوه‌ای NPT طراحی شده و در سایزهای متنوعی از 1/2 تا 4 اینچ قابل عرضه است. ظرفیت (KV) این شیرها نیز در بازه 12 تا 1065 قرار دارد، که این تنوع در سایز و ظرفیت، آن‌ ها را برای استفاده در صنایع مختلف ایده‌ آل می‌ کند.

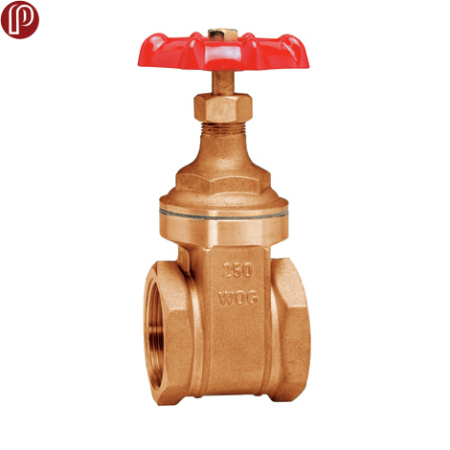

شیر فلکه سیم ایتالیا مدل Cim 70NPT

شیر کشویی مدل Cim 70NPT از آلیاژ برنج به استاندارد EN 12165-CW617N-DW در اندازه‌ های 1/4 تا 4 اینچ و از آلیاژ برنز مطابق با استاندارد EN 1982-CC491K در اندازه‌های 5 و 6 اینچ تولید می‌ شود. این شیر دارای فشار اسمی PN20 برای اندازه‌ های 1/4 اینچ تا 4 اینچ و PN10 برای اندازه‌ های 5 و 6 اینچ است. دمای عملیاتی این شیر از 10- تا 180 درجه سانتی‌ گراد برای اندازه‌ های 1/4 تا 4 اینچ و از 10- تا 150 درجه سانتی‌ گراد برای اندازه‌ های 5 و 6 اینچ متغیر می‌ باشد. همچنین، این محصول در سایزهای 1/4 تا 6 اینچ با ظرفیت‌ های جریان 7 تا 1818 قابل سفارش است.

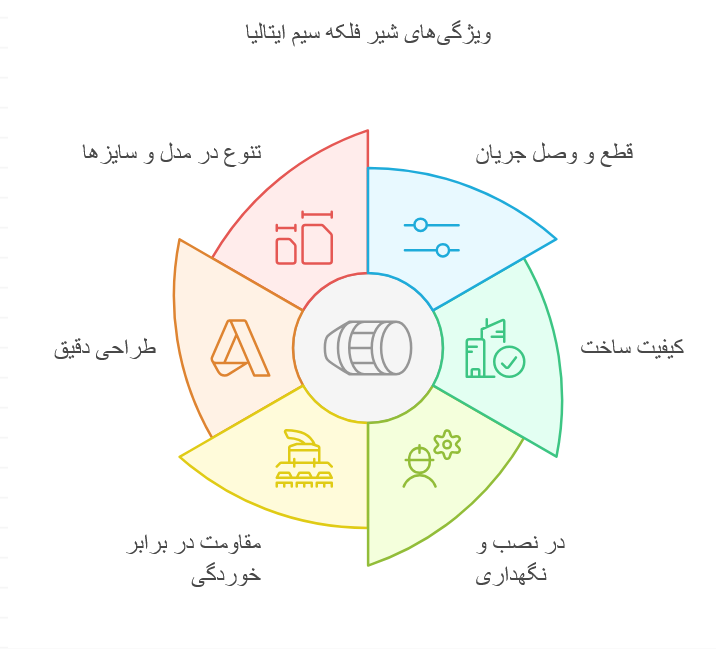

مزایای شیر فلکه کشویی سیم ایتالیا

شیر فلکه سیم ایتالیا به‌ عنوان یکی از برندهای معتبر در صنعت شیرآلات، مزایای متعددی دارد که آن را به انتخابی مناسب برای کاربردهای مختلف تبدیل می‌ کند. برخی از مهمترین مزایای شیر فلکه سیم ایتالیا در موارد زیر ذکر می شوند:

• قطع و وصل جریان سیالات مختلف
• کیفیت ساخت بالا مطابق استانداردهای بین‌ المللی ISO 9001
• سهولت در نصب و نگهداری
• مقاومت بالا در برابر خوردگی و زنگ‌زدگی استفاده از آلیاژهای با کیفیت مانند برنج
• طراحی دقیق و عملکرد بدون افت فشار
• تنوع در مدل‌ و سایزها

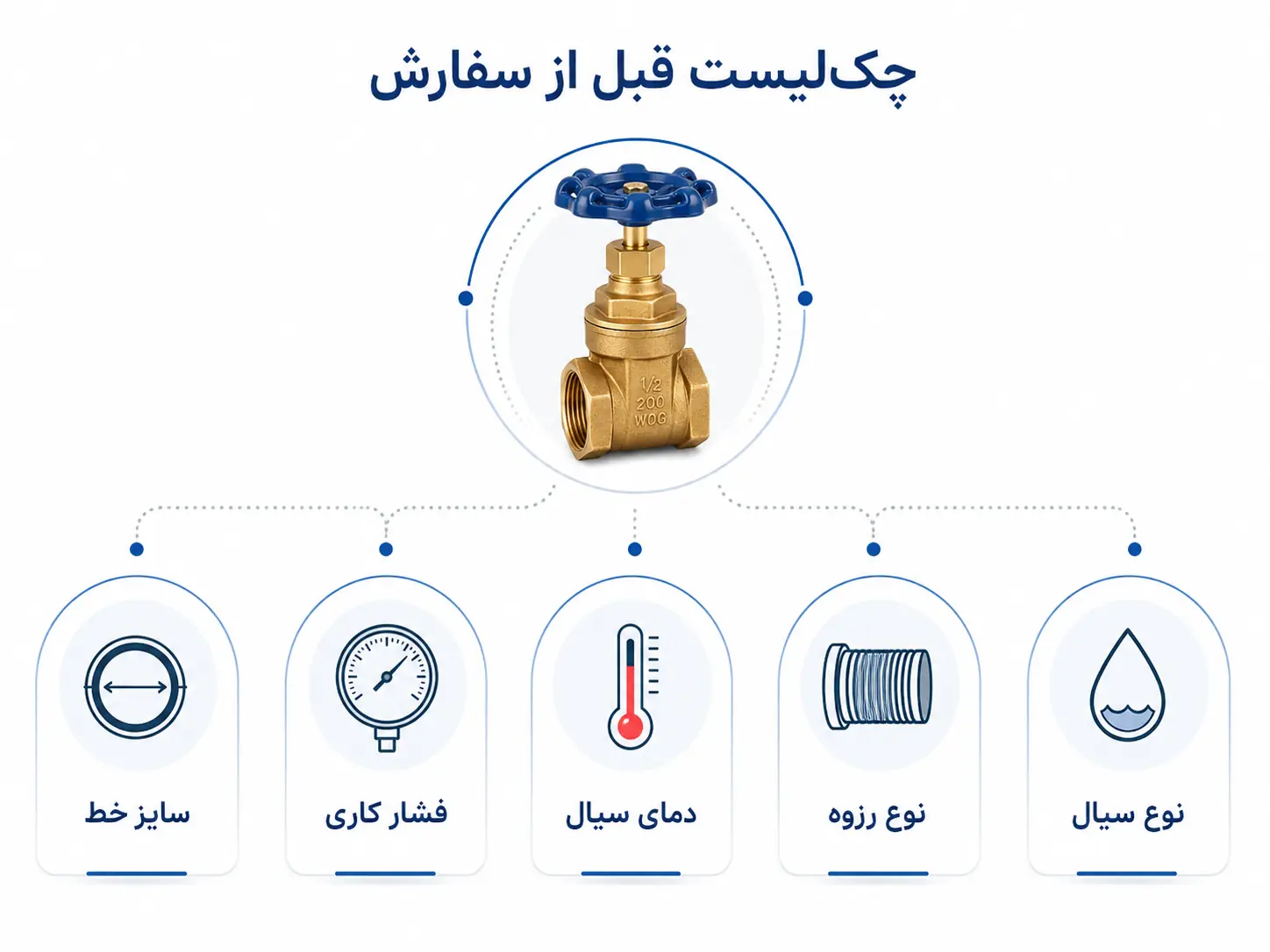

خرید شیر فلکه سیم ایتالیا

فروشگاه تخصصی ابزاردقیق پیکاتک مجموعه ای از شیر فلکه کشویی سیم ایتالیا را با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت خرید شیر فلکه کشویی به بالای این صفحه مراجعه نمایید و با بررسی مشخصات فنی هر مدل، انتخاب مناسبی برای نیاز خود داشته باشید.

در صفحه هر محصول- مشخصات فنی مهم از جمله  نوع اتصال، سایز شیر، دما و فشار فرآیندی، جنس بدنه و وضعیت محصول (نو یا دست دوم) ارائه شده است. ​همچنین جهت کسب اطلاعات بیشتر در زمیه خرید، فروش و استعلام قیمت به روز شیر فلکه کشویی سیم ایتالیا با کارشناسان فروش ما به شماره 02188109770 تماس بگیرید تا شما را در انتخاب بهترین گزینه بر اساس نیازهای فنی و بودجه پروژه راهنمایی نمایند. با پیکاتک می‌ توانید خریدی آسان و مطمئن را در زمینه تجهیزات ابزار دقیق و شیرآلات صنعتی تجربه کنید.​
