"شیر پروانه ای کیستون"

شیر پروانه ای کیستون Keystone

برند Keystone آمریکا یکی از زیرمجموعه‌های معتبر شرکت Emerson می باشد. این شرکت به عنوان یکی از برندهای پیشرو در زمینه شیرآلات صنعتی، به ویژه شیرهای پروانه‌ای (Butterfly Valves) شناخته می‌ شوند.

شیر پروانه ای کیستون در صنایع مختلفی از جمله نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ها، داروسازی، صنایع غذایی و ... کاربردهای بسیار زیادی دارند. برند Keystone با بیش از 70 سال سابقه، در طراحی و تولید شیرهای صنعتی با کیفیت بالا تخصص دارد. پس از پیوستن به شرکت Emerson، این برند توانست دامنه تولیدات خود را گسترش داده و به‌روزترین فناوری‌ها را در شیرآلات صنعتی ارائه دهد.

شیر پروانه ای کیستون  به دلیل طراحی‌ های مهندسی‌ شده، قابلیت اطمینان بالا، عمر طولانی و قابلیت سرویس آسان شهرت دارد. در ادامه به معرفی انواع شیرهای پروانه ای برند Keystone، ویژگی‌ها و مشخصات فنی این شیرها میپردازیم.

انواع شیرهای پروانه‌ای کیستون Keystone

شیرهای پروانه‌ای Keystone در چند سری اصلی طراحی و تولید می‌ شوند که در ادامه مهمترین آنها معرفی می شوند:

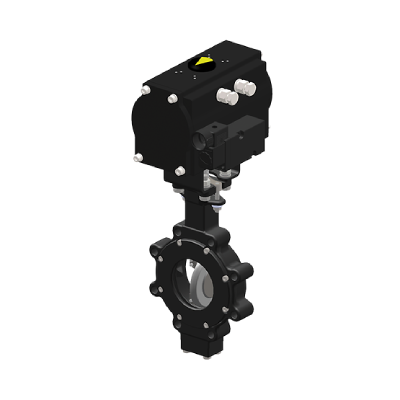

شیر پروانه ای سری K-LOK (High Performance Butterfly Valve)

شیر پروانه‌ای مدل (K-LOK (High Performance برای فشارها و دماهای بالا و برای سرویس های سخت در صنایع نفت، گاز، پتروشیمی طراحی شده است. این شیر دارای طراحی Double offset یا Triple offset و برای سایزهای بزرگ تا 72 اینچ قابل تولید میباشد. این مدل شیرها برای فشار تا ANSI کلاس 600 و دمای تا حدود 538درجه سانتیگراد قابل استفاده میباشد.

طراحی دو آفست برای کاهش سایش سیت در هنگام باز و بسته شدن میباشد. همچنین آب‌بندی فلز به فلز یا فلز به تفلون (بسته به مدل) و مناسب برای سرویس های فشار و دما بالا از مهمترین ویژگی های طراحی در این مدل شیر پروانه ای میباشد. همچنین مناسب انواع سیالات خورنده و امکان تجهیز این شیر به انواع اکچویتورهای مختلف و سیستم‌های کنترلی از مهمترین مزایا و ویژگی های این مدل شیرها محسوب میشوند.

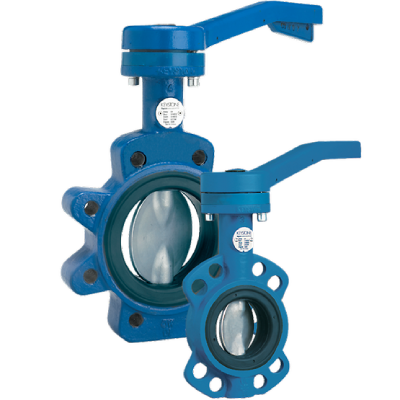

شیر پروانه ای سری GR / GRW

این مدل شیر پروانه‌ای دارای اتصال ویفری (Wafer-type) در مدل GR یا اتصال لاگ (Lug-type) GWR میباشد. جنس بدنه در این شیرها با بدنه چدنی یا فولادی (کربن استیل) و با لاینر یا سیت های غیر فلزی Soft seat) EPDM، NBR، PTFE)  تا سایزهای 24 اینچ خط لوله تولید میشود. شیر پروانه ای مدل GWR و GR برای کاربردهای آب، HVAC، صنایع غذایی، شیمیایی سبک مناسب میباشد

شبکه‌های انتقال آب و فاضلاب، صنایع HVAC (سیستم‌های تهویه مطبوع) و صنایع غذایی، دارویی با سیالات غیر خورنده از مهمترین صنایعی هستند که میتوان در آنها از شیر پروانه ای سری GWR و GR بهره برد.

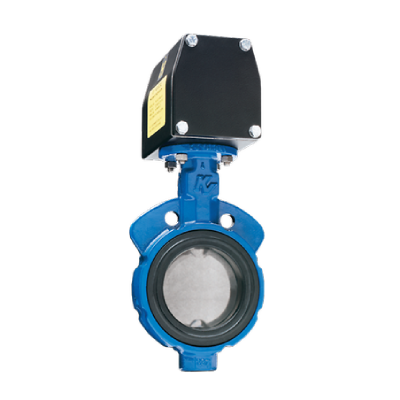

شیر پروانه ای سری 990 / 920 / 952

این مدل‌ها از جمله سری‌های کلاسیک برند Keystone هستند که دارای طراحی سبک برای کاربردهای عمومی صنعتی میباشند. این شیرها با عملکرد عالی در شرایط دمایی مختلف و قابلیت استفاده با انواع اکچویتورها را دارا میباشند. صنایع معدنی، سیستم‌های نیمه‌خودکار و  خطوط سرویس سبک تا متوسط از مهمترین صنایعی هستند که در آنها از این مدل شیرها استفاده میشود. در ادامه به معرفی ویژگی های هریک از مدل های این سری میپردازیم:

شیر پروانه ای مدل  990

•  طراحی Wafer-type
• مناسب برای سیالات کم‌فشار
•  نشیمنگاه نرم قابل تعویض
• اقتصادی و مناسب برای خطوط آب و سیالات عمومی

شیر پروانه ای مدل 920

•  Lug-type
• قابلیت نصب در انتهای خطوط (End-of-line Service)
• مقاوم در برابر فشار متوسط
• نصب آسان‌تر با دقت موقعیت بالا

شیر پروانه ای مدل 952

• دارای اتصال کامل فلنجی (قابلیت نصب با پیچ و مهره کامل)
• مناسب برای شرایط خورنده یا نیاز به استحکام بالا

شیرهای پروانه ای  Triple Offset (شیرهای قطع کامل تحت فشار بالا)

این مدل شیر پروانه ای مخصوص شرایط کاری بسیار سنگین تحت دما و فشارهای بالا، و سرویس های حاوی سیالات خورنده میباشند. آب بندی در این مدل شیر پروانه ای از نوع فلز به فلز یا Metal-Metal Seal میباشند.  آب‌بندی کامل بدون تماس نشیمنگاه در حین عملکرد (zero friction)، مقاومت فوق‌العاده در برابر فشار، دما و خوردگی و عدم نشتی گاز و سیالات خطرناک از مهمتریم ویژگی های این شیرها میباشد.

 گازهای خطرناک یا قابل اشتعال،  سیالات خورنده مانند اسیدها،  بخار فوق‌داغ و نفت سنگین و مایعات با ویسکوزیته بالا از مهمترین کاربردهای شیرپروانه ای Triple Offset هستند.

شیرهای پروانه‌ای بهداشتی (Sanitary Series)

این مدل شیر پروانه ای طراحی شده برای صنایع غذایی، دارویی، نوشیدنی میباشد. این شیرها دارای سطوح صیقلی داخلی، قابلیت ضدعفونی و تمیزکاری آسان هستند. جنس بدنه در این شیرها از  استنلس استیل 316L هستند.  قابلیت ضدعفونی (CIP/SIP)، طراحی بدون زاویه مرده (Dead zone) و دارا بودن تمام  استانداردهای بهداشتی بین‌المللی از مهمتریم ویژگی های این شیرهای پروانه ای هستند.

 خطوط تولید لبنیات، نوشابه و آب معدنی، صنایع داروسازی و بیوتکنولوژی و صنایع شیمیایی حساس از مهمترین صنایعی هستند که از شیرهای پروانه ای بهداشتی یا هایژنیک استفاده میکنند.

ویژگی‌ های عمومی شیرهای پروانه‌ای کیستون Keystone

1. طراحی کامپکت و سبک
2. گشتاور پایین در زمان عملکرد
3. قابلیت نصب افقی و عمودی
4. آب‌بندی کامل در هر دو جهت (bi-directional tight shut-off)
5. امکان استفاده با محرک‌های دستی، پنوماتیکی، برقی
6. طیف گسترده‌ای از متریال بدنه و دیسک (برای انواع سیالات و شرایط کاری)

خرید شیر پروانه ای کیستون از فروشگاه اینترنتی پیکاتک

فروشگاه  ابزار دقیق پیکاتک با بیش از ده سال سابقه‌ ی تخصصی در زمینه تأمین و مشاوره تجهیزات ابزار دقیق و شیرآلات صنعتی، به عنوان یکی از معتبرترین مراجع مهندسی و تأمین تجهیزات در ایران شناخته می‌ شود. این مجموعه با تکیه بر دانش فنی تیم مجرب و همکاری با برندهای معتبر جهانی، خدماتی فراتر از فروش ارائه می‌ دهد و شما را در انتخاب و خرید بهترین تجهیزات همراهی می‌ کند.

پیکاتک طیف کاملی از شیرهای پروانه‌ای کیستون را در مدل‌ های مختلف (اهرمـی، گیربکسی، برقی و پنوماتیک)، سایزهای متنوع و متریال‌های گوناگون ارائه می‌ دهد. محصولات کیستون (Keystone)، به دلیل کیفیت ساخت عالی، طول عمر بالا، آب‌ بندی مطمئن و عملکرد روان، انتخاب اول صنایع نفت، گاز، پتروشیمی، آب و فاضلاب و همچنین پروژه‌ های ساختمانی و صنعتی حساس هستند.

بازدیدکنندگان محترم جهت خرید شیر پروانه ای کیستون از بالای این صفحه بازدید نمایید و برای کسب اطلاعات فنی بیشتر و استعلام قیمت به روز شیر پروانه ای کیستون با کارشناسان فروش ما به شماره  88109770-021 تماس بگیرید.  ثبت سفارش به صورت آنلاین یا تلفنی انجام می‌ شود و پس از تأیید، شیر پروانه‌ای کیستون انتخابی شما، با تضمین سلامت و اصالت، در سریع‌ ترین زمان به دستتان خواهد رسید

سوالات متداول شیر پروانه ای کیستون

شیر پروانه‌ای کیستون چیست و چه مزیتی نسبت به برندهای متداول بازار دارد؟

شیر پروانه‌ای کیستون یکی از معتبرترین محصولات جهانی در حوزه کنترل و قطع/وصل جریان سیالات است. محصولات این برند (زیرمجموعه Emerson) به دلیل کیفیت ساخت بالا، آب‌بندی مطمئن، عملکرد روان و دوام طولانی، در بسیاری از صنایع حساس از جمله نفت، گاز، پتروشیمی، آب و فاضلاب و صنایع بهداشتی به صورت گسترده استفاده می‌ شود.

چه انواعی از شیر پروانه‌ای کیستون در بازار ایران موجود است؟

شیرهای پروانه‌ای کیستون معمولاً در سه نوع ویفری (Wafer)، لاگ (Lug) و فلنج دار (Double/Triple Flanged) با عملگرهای مختلف مانند اهرمی، گیربکسی، برقی و پنوماتیکی ارائه می‌شوند.

جنس بدنه و دیسک شیر پروانه‌ای کیستون چیست؟

در مدل‌های استاندارد، بدنه می‌ تواند از چدن داکتیل، استیل ضدزنگ (Stainless Steel)، آلومینیوم برنز و حتی پلاستیک باشد. دیسک نیز براساس کاربرد از استیل 304، 316، آلومینیوم برنز، چدن با روکش و سایر آلیاژها ساخته می‌ شود.

آیا شیر پروانه‌ای کیستون قابلیت نصب اکچویتور (عملگر برقی یا پنوماتیک) را دارد؟

بله، تمامی مدل‌های استاندارد کیستون قابلیت نصب انواع اکچویتور برقی و پنوماتیک را دارند. این قابلیت، امکان کنترل خودکار شیر و استفاده در سیستم‌ های اتوماسیون را فراهم می‌ کند.

چه نوع آب‌بندی (Seat) در شیرهای پروانه‌ای کیستون استفاده می‌ شود؟

کیستون امکان سفارش با آب‌ بند متریال مختلفی نظیر EPDM، NBR، PTFE، Viton و… را فراهم می‌ کند. هر یک از این آب‌ بندها برای سیالات و شرایط دمایی خاص مناسب هستند.

برای چه سیالاتی استفاده از شیر پروانه‌ای کیستون توصیه می‌ شود؟

شیر پروانه‌ای کیستون بسته به متریال انتخابی (بدنه، دیسک و سیت) برای آب، آب دریا، روغن، گاز، مواد شیمیایی مختلف، سیالات بهداشتی و حتی دوغاب و آ‌ب آلوده قابل استفاده است.
