شیر کشویی میراب

شیر کشویی میراب (Mirab Gate Valve) از جمله پرطرفدارترین و کاربردی‌ ترین محصولات شرکت میراب در صنعت آب و فاضلاب، صنایع نفت، گاز و پتروشیمی به شمار می‌ رود. این شیرآلات صنعتی نقش کلیدی در کنترل جریان سیال دارند و عمدتاً برای عملیات قطع و وصل کامل جریان (ON/OFF) مورد استفاده قرار می گیرد.

طراحی خاص شیر کشویی میراب موجب می‌ شود که دیسک یا گیت آن به صورت عمودی و با حرکتی رفت و برگشتی در مسیر سیال حرکت کند. همین ویژگی باعث می‌ شود که در حالت باز، هیچ مانعی بر سر راه جریان قرار نگرفته و کمترین افت فشار ممکن در سیستم ایجاد شود. هدف از این مقاله، ارائه یک راهنمای کاربردی و جامع برای انتخاب و خرید شیر کشویی میراب است تا مهندسان بتوانند متناسب با نیازهای فنی، شرایط عملیاتی، نوع سیال، فشار و دمای کاری، بهترین مدل را از میان انواع مختلف شیر کشویی میراب انتخاب کنند.

معرفی شرکت میراب

شرکت میراب با بیش از چهل سال تجربه درخشان، به عنوان یکی از بزرگترین و معتبرترین تولیدکنندگان شیرآلات صنعتی و لوازم جانبی در ایران و منطقه، شناخته می‌ شود. این مجموعه با تکیه بر دانش فنی نیروهای متخصص و بهره‌ مندی از تکنولوژی‌های پیشرفته روز دنیا، توانسته است محصولات متنوع، با کیفیت بالا و مطابق با استانداردهای بین‌ المللی را به صنایع مختلف عرضه نماید.

فعالیت میراب از سال 1358با نام فرمینکار آغاز شد و در سال 1363 به طور رسمی با نام و برند میراب به کار خود ادامه داد. توسعه مستمر زیرساخت‌ های تولیدی، تجهیز کارخانه به ماشین‌آلات مدرن و ارتقاء سطح کیفی محصولات از جمله عواملی است که میراب را در مسیر رشد و پیشرفت قرار داده‌اند.

این شرکت با برخورداری از خطوط تولید پیشرفته و آزمایشگاه‌های کنترل کیفیت مجهز، موفق شده است شیرآلات صنعتی خود را نه تنها به بازار داخلی، بلکه به بیش از 30 کشور جهان صادر کند. اولین محموله صادراتی میراب در دهه 60 شمسی راهی کشورهای سوئیس و فرانسه شد و از آن پس، با حضور فعال در بازارهای بین‌ المللی و کسب استانداردها و گواهی‌ نامه‌ های بین‌ المللی معتبر، جایگاه ویژه‌ای برای خود رقم زده است.

امروزه میراب با ایجاد شبکه گسترده نمایندگی‌ و دفاتر فروش در ایران و دیگر کشورها، توانسته سهم قابل توجهی از بازار جهانی شیرآلات صنعتی را تصاحب کند. این شرکت همواره در مسیر نوآوری، ارتقاء کیفیت محصولات، توسعه بازارهای صادراتی و افزایش رضایت مشتریان گام برداشته‌ است و هدف خود را تأمین مطمئن نیاز صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، خطوط انتقال آب و شبکه‌های فاضلاب قرار داده است.

میراب به واسطه پایبندی به کیفیت، اتکا به دانش و تجربه داخلی و نگاه جهانی، به عنوان انتخاب اول بسیاری از پروژه‌های صنعتی بزرگ و یکی از پرچمداران صنعت شیرآلات ایران در بازارهای جهانی شناخته می‌شود.

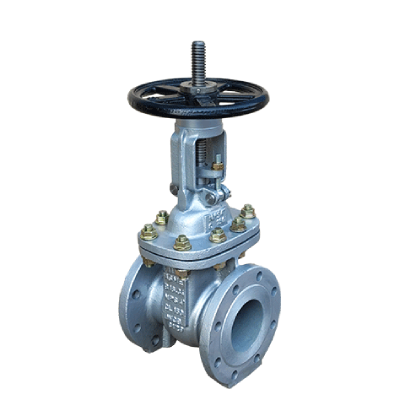

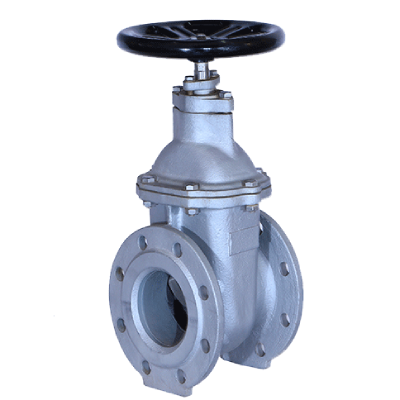

انواع شیر کشویی میراب

شرکت میراب انواع مختلفی از شیرهای کشویی را بر اساس مشخصات فنی (متریال، نوع اتصال، سایز) و کاربرد تولید می کند. در ادامه برخی از مدل های شیر کشویی میراب معرفی می شوند:

• سایز (اینچ) : “NPS 3” -NPS 8
• فشار (بار) : Up to 20
• جنس بدنه : انواع فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
• جنس دیسک : انواع فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس

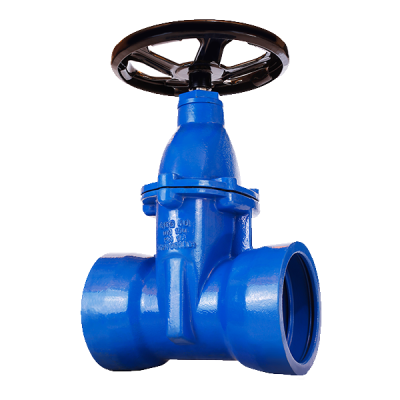

شیر کشویی زبانه لاستیکی مخصوص لوله های چدنی

این نوع شیر کشویی به طور ویژه برای نصب روی لوله‌های چدنی طراحی شده است. با توجه به اینکه فلنج‌ کردن و جوشکاری فلنج به لوله‌ های چدنی مشکلات فنی متعددی ایجاد می‌کند و اغلب ممکن نیست، این مدل شیر بدون فلنج عرضه می‌ شود تا نصب آن ساده‌ تر و سریع‌ تر انجام پذیرد.

طراحی خاص بدنه و استفاده از لاستیک‌های آب‌ بندی مقاوم که در کناره‌های شیر تعبیه شده‌اند، سبب شده امکان نصب مستقیم و مطمئن این شیر روی لوله‌های چدنی فراهم شود. به این ترتیب، فرآیند آب‌بندی به صورت کامل انجام می‌شود و خطری از بابت نشت یا افت فشار وجود نخواهد داشت.

علاوه بر سهولت نصب، استفاده از این نوع شیر، هزینه‌ های اجرایی را کاهش می‌ دهد و نیاز به تجهیزات جوشکاری یا فلنج مخصوص را کاملاً از بین می‌ برد. ضمن اینکه با حذف فلنج، وزن و اشغال فضا نیز به حداقل می‌رسد و این موضوع نصب شیر را در فضاهای محدود و پروژه‌های شهری تسهیل می‌ کند.  مشخصات فنی این مدل به شرح زیر است:

• سایز (میلی متر) : 400-50
• فشار (بار) : 16-6
• جنس بدنه : انواع چدن داکتيل
• جنس زبانه : انواع چدن داکتيل با روکش لاستیکی

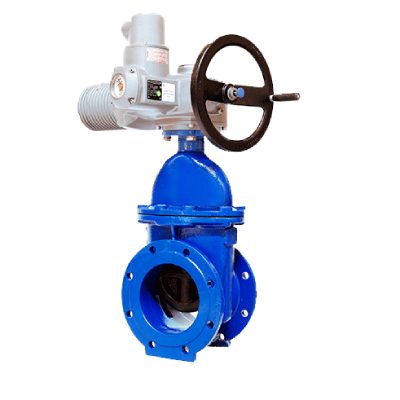

شیر کشویی زبانه لاستیکی با عملگر برقی (GSF)

در طراحی این مدل از شیر کشویی، از زبانه لاستیکی با هسته داخلی چدنی استفاده شده است که نقش کلیدی در ارتقای کیفیت آب‌بندی دارد. این ساختار ترکیبی باعث می‌ شود تا زبانه هم دارای استحکام مکانیکی لازم برای عملکرد طولانی‌مدت باشد و هم با بهره‌گیری از روکش لاستیکی، آب‌بندی کامل و بدون نشتی را حتی در شرایط کاری سخت تضمین کند.

تمام قطعات چدنی مصرفی در این شیر، با رنگ اپوکسی پودری آبی (با شناسه RAL 5015 یا RAL 5005) به صورت الکترواستاتیک و با ضخامت استاندارد 250 میکرون پوشش‌دهی می‌شوند. این لایه پوشش محافظتی، مقاومت شیر را در برابر خوردگی، رطوبت و تنش‌های محیطی به‌طور چشمگیری افزایش می‌دهد و دوام آن را حتی در پروژه‌های زیرزمینی یا در تماس دائم با رطوبت تضمین می‌ کند.

موارد کاربرد این مدل شیر کشویی بسیار متنوع است و شامل خطوط انتقال آب خام، آب آشامیدنی، فاضلاب شهری و صنعتی، روغن‌های غیرخورنده و همین‌طور خطوط هوای فشرده تا دمای 70 درجه سانتی‌گراد می‌ شود. این ویژگی باعث شده تا این شیر در بسیاری از پروژه‌های تأسیساتی و آبرسانی شهری و صنعتی، به عنوان انتخاب اول مطرح باشد.

شرکت میراب با هدف افزایش عملکرد و سهولت در آب‌بندی، نسخه جدید شیر کشویی زبانه لاستیکی را با رعایت الزامات استانداردهای بین‌المللی طراحی و تولید کرده است. در این طراحی، زبانه لاستیکی به راهنماهایی از جنس پلی‌استال (POM) مجهز شده است. به‌ واسطه استفاده از راهنماها با جنس POM، میزان اصطکاک میان اجزای متحرک هنگام باز و بسته شدن شیر به طور محسوسی کاهش یافته و در نتیجه، گشتاور عملیاتی شیر کاهش پیدا می‌کند. این موضوع به صورت مستقیم باعث افزایش عمر مفید مجموعه و سهولت عملکرد اپراتور خواهد شد.

مشخصات فنی شیر کشویی زبانه لاستیکی با عملگر برقی (GSF)

• سایز (میلی متر) : 500-50
• فشار (بار) : 16-6
• جنس بدنه : انواع چدن داکتيل
• جنس دیسک : انواع چدن داکتيل با روکش لاستیکی

شیر کشویی زبانه لاستیکی مخصوص خطوط آب گرم (GSF)

در این مدل شیر کشویی، بهره‌گیری از زبانه لاستیکی با هسته چدنی سبب ارتقای کیفیت آب‌بندی و افزایش قابلیت اطمینان عملکرد شیر شده است. این شیر امکان نصب انواع عملگرهای برقی و پنوماتیکی را نیز دارا می‌ باشد و به همین دلیل، می‌ تواند در سیستم‌ های اتوماسیون و کنترل مرکزی به‌راحتی مورد استفاده قرار گیرد.

لاستیک آب‌ بندی به صورت استاندارد تا دمای 120 درجه سانتی‌گراد از جنس EPDM و برای دماهای بالاتر تا 150درجه سانتی‌گراد از EPDM ویژه تولید می‌شود تا بیشترین مقاومت را در برابر حرارت و مواد خورنده داشته باشد.

این نوع شیر به طور گسترده برای انتقال سیالاتی مانند آب خام، آب آشامیدنی، فاضلاب، روغن و هوای فشرده به کار می‌ رود. تمامی قطعات چدنی این شیر تا دمای 110درجه سانتی‌گراد با رنگ اپوکسی پودری (RAL 7001) و به روش الکترواستاتیکی و برای دماهای بالاتر تا 250 درجه سانتی‌ گراد با رنگ پایه آلومینیوم (RAL 9006) با ضخامت 80 میکرون پوشش داده می‌ شوند که این موضوع به طور قابل توجهی دوام و پایداری شیر در محیط‌ های خورنده را افزایش می‌ دهد.

در راستای بهینه‌ سازی عملکرد و سهولت آب‌ بندی، شرکت میراب نسل جدیدی از شیرهای کشویی را معرفی کرده است که ضمن رعایت کلیه استانداردهای کیفی، زبانه لاستیکی آن­‌ها به صورت خاصی طراحی شده تا آب‌بندی آسان و کاهش گشتاور عملیاتی فراهم گردد. همچنین، زبانه لاستیکی شیر به راهنماهایی از جنس POM مجهز شده است تا اصطکاک را به حداقل رسانده و در نتیجه، گشتاور مورد نیاز برای باز و بسته کردن شیر کاهش یابد.

مشخصات فنی شیر کشویی مخصوص خطوط آب گرم (GSF)

• سایز (میلی متر) : 500-50
• فشار (بار) : 16-6
• جنس بدنه : انواع چدن داکتيل
• جنس دیسک : انواع چدن داکتيل با روکش لاستیکی

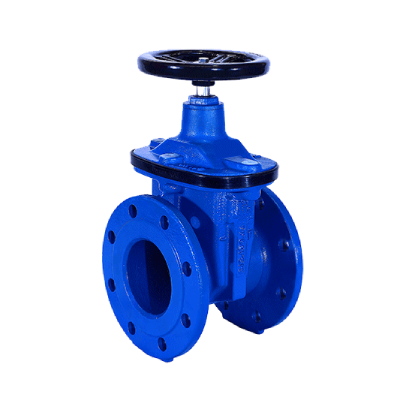

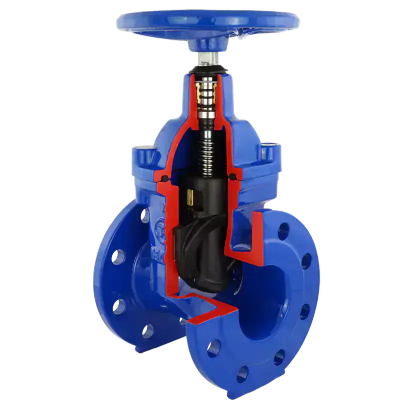

شیر کشویی زبانه لاستیکی (GSF)

این مدل شیر کشویی یا دروازه ای میراب قابلیت استفاده با عملگرهای برقی و پنوماتیکی را دارد همچنین با زبانه یا دیسک لاستیکی با هسته چدنی جهت آب بندی بهتر ساخته می شود. کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی (RAL5015) یا (RAL5005) به روش الکترواستاتیکی و با ضخامت 250 میکرون پوشش داده می شوند.

مشخصات فنی شیر کشویی زبانه لاستیکی (GSF)

• سایز (میلی متر) : 500-50
• فشار (بار) : 16-6
• جنس بدنه : انواع چدن داکتيل
• جنس دیسک : انواع چدن داکتيل با روکش لاستیکی
• کاربرد: برای سیالاتی چون آب خام، آب آشامیدنی، فاضلاب، روغن، هوای فشرده (تا دمای ۷۰ درجه سانتی گراد)

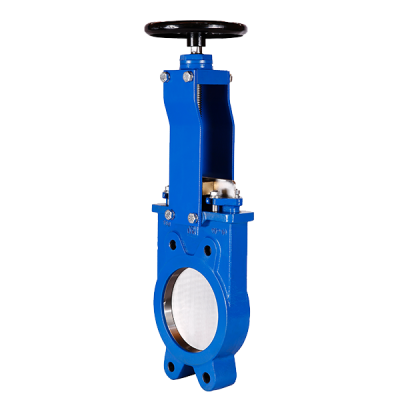

شیر کشویی چاقویی با ماردون ثابت (GKL)

شیر چاقویی میراب به‌صورت ویفری (قابل نصب بین دو فلنج لوله) و لاگ (امکان نصب به فلنج انتهای خط) طراحی شده و از سیستم آب‌ بندی یکطرفه استفاده می کند که این ویژگی‌ ها، استفاده از آن را در طیف وسیعی از صنایع ممکن می‌ سازد.

به دلیل طراحی منحصربه‌ فرد این شیر، قطعات متحرک کمترین تماس را با یکدیگر دارند؛ به‌طوری‌که تیغه، بدون تماس با بدنه و تنها از میان لایه‌ای از پکینگ و لاستیک آب‌ بندی، به‌صورت عمودی حرکت می‌ کند. این ساختار ویژه سبب افزایش طول عمر و کاهش استهلاک قطعات می‌ شود.

یکی از مزایای مهم شیر چاقویی میراب، تحمل عالی در برابر انبساط حرارتی قطعات است؛ به گونه‌ای که حتی در شرایط تغییر دما و بار حرارتی، عملکرد شیر بدون اختلال باقی می‌ ماند. تیغه این شیر در هنگام باز شدن کامل، کاملاً به سمت بالا منتقل می‌ شود و مسیر عبور به‌طور کامل آزاد می‌ گردد، به همین دلیل مواد جامد یا ذرات معلق به آسانی از مسیر عبور می‌ کنند و فرایند آب‌بندی به صورت بهتر و کامل‌ تری انجام می‌ شود.

از دیگر ویژگی های فنی این شیر، امکان تعویض آسان سیت آب‌ بندی است که موجب سهولت در سرویس و نگهداری می‌ شود. همچنین، قابلیت نصب در انتهای خط لوله از جمله مزایای رقابتی و کاربردی شیر چاقویی میراب به‌شمار می‌ رود. این ساختار انعطاف‌ پذیر، باعث شده این شیر گزینه‌ای مناسب برای کاربری‌هایی که نیاز به مقاومت در برابر ذرات جامد، سایش و سرویس آسان دارند، باشد.

مشخصات فنی شیر کشویی چاقویی با ماردون ثابت (GKL)

• سایز (میلی متر) : 1000-50
• فشار (بار) : 10-2
• جنس بدنه : انواع چدن داکتيل، فولاد ریختگی، استنلس استیل، آلیاژهای پایه مس
• جنس تیغه : انواع استنلس استیل

کاربردهای شیر کشویی چاقویی با ماردون ثابت (GKL)

• نیروگاههای حرارتی (Thermal Power Plants)
• کارخانجات تولید کننده مواد شیمیایی (Chemical plants)
• در خطوط مایعات چسبناک با ویسکوزیته بالا: فاضلاب، لجن های شیمیایی، سیالات چسبنده، شیره قند
• در صنایع خمیر سازی همانند خمیر کاغذ
• جهت جا به جایی مواد پودری
• مواد غذایی و آشامیدنی

مزایای استفاده از شیر کشویی (دروازه ای) میراب

• قطع و وصل جریان سیالات مختلف
• دارای مدل های شیر چاقویی برای سیالات با ویسکوزیته بالا
• آب بندی مطمئن
• طول عمر بالا
• افت فشار کم
• قابلیت استفاده با انواع عملگرهای دستی، پنوماتیک و برقی
• دارای انواع مختلف اتصالات فلنجی، ویفری و لاگ
• تنوع در سایز و فشار کاری
• سهولت تعمیر و نگهداری

کاربردهای صنعتی و شهری شیر کشویی میراب

نکات مهم انتخاب شیر کشویی میراب

برای انتخاب صحیح شیر کشویی میراب، حتماً فاکتورهای زیر را مدنظر قرار دهید:

• سایز و کلاس فشار شیر بر اساس طراحی خط لوله و فشار کاری (مثلاً PN10, PN16, PN25)
• انتخاب مدل آب‌ بند (resilient seat یا metal seat) بر اساس نوع سیال (آب، فاضلاب، سیالات شیمیایی و…)
• جنس بدنه و دیسک (چدن، فولاد، استیل، برنز) متناسب با دمای سیال، خورندگی و شرایط محیطی
• نوع استم (بالا رونده یا ثابت)
• نوع عملگر (دستی، گیربکسی، برقی و…)
• گواهی بهداشتی و استانداردهای مورد نیاز
• نوع اتصال (فلنجی، ویفری و ...) و سایز آن

خرید شیر کشویی میراب از فروشگاه ابزاردقیق پیکاتک

فروشگاه اینترنتی ابزار دقیق پیکاتک به عنوان یکی از معتبرترین و تخصصی‌ترین مراجع فروش تجهیزات ابزار دقیق، شیرآلات صنعتی و ملزومات پایپینگ در کشور شناخته می‌شود. پیکاتک فعالیت خود را با هدف ارائه خدمات مشاوره فنی تخصصی، تامین تجهیزات اصل و ارتقای کیفیت خدمات مهندسی آغاز کرده و اکنون به یکی از گزینه‌های اول مهندسان و تأمین‌کنندگان صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و کارخانجات صنعتی سراسر کشور تبدیل شده است.

در پیکاتک، همواره سه اصل “کیفیت تجهیزات”، “قیمت رقابتی” و “پشتیبانی تخصصی” در بالاترین اولویت قرار دارد تا مشتریان تجربه‌ای مطمئن، سریع و تخصصی از خرید آنلاین داشته باشند. ما با ایجاد بستری ایمن و شفاف، پلی قابل اعتماد میان تولیدکنندگان و تامین‌کنندگان صنعتی با مصرف‌کنندگان و مهندسان حرفه‌ای صنعت کشور ایجاد کرده‌ایم.

اگر به دنبال خرید شیر کشویی میراب برای پروژه‌های صنعتی، خطوط انتقال سیالات شهری، تأسیسات ساختمانی یا شبکه‌های فاضلاب هستید، پیکاتک می‌تواند بهترین انتخاب باشد. فروشگاه ما با همکاری گسترده با برندهای معتبر داخلی و خارجی مانند میراب، روند انتخاب و خرید انواع شیر کشویی را ساده و مطمئن ساخته است.

در فروشگاه پیکاتک می‌ توانید انواع شیر کشویی میراب اعم از زبانه فلزی و زبانه لاستیکی در سایزها و فشارهای کاری متنوع را به صورت آنلاین سفارش دهید. تمامی محصولات با تضمین اصالت کالا، ارائه مشاوره فنی رایگان و امکان استعلام قیمت به‌ روز عرضه می‌ شوند. همچنین تیم فنی و تخصصی ما آماده پاسخگویی به سوالات شما، ارائه راهنمای انتخاب شیر و صدور پیش‌فاکتور در کوتاه‌ ترین زمان است.

جهت دریافت مشاوره رایگان، انتخاب بهترین مدل شیر کشویی میراب متناسب با نیاز پروژه، یا استعلام قیمت و خرید، می‌توانید با کارشناسان فروش پیکاتک به شماره  88109770-021 تماس بگیرید و خریدی سریع، مطمئن و تخصصی را تجربه کنید.

سوالات متداول شیر کشویی میراب

شیر کشویی میراب در چه سایزها و فشارهایی تولید می‌شود؟

شیرهای کشویی میراب در طیف وسیعی از سایزها (عموماً از DN50 تا DN1200 و بالاتر) و کلاس‌های فشاری (معمولاً PN10، PN16 و PN25) تولید می‌شوند تا پاسخگوی نیاز پروژه‌های آبرسانی، صنعتی و شهری باشند.

انتخاب زبانه فلزی یا لاستیکی در شیر کشویی میراب چه تفاوتی در عملکرد ایجاد می‌ کند؟

زبانه فلزی عمدتاً برای خطوط انتقال سیالات با دمای بالا یا سیالات صنعتی با شرایط خاص مناسب است و در برابر ضربه و سایش مقاوم‌تر می‌باشد. در حالی که زبانه لاستیکی آب‌بندی بهتر فراهم می‌کند، گشتاور باز و بسته کردن پایین‌تری دارد و برای آب آشامیدنی، خام و فاضلاب گزینه مطلوب‌تری است.

آیا امکان نصب عملگر برقی یا پنوماتیکی روی شیر کشویی میراب وجود دارد؟

بله، اکثر مدل‌های شیر کشویی میراب قابلیت تجهیز به انواع عملگرهای برقی یا پنوماتیکی را دارند و این ویژگی باعث افزایش انعطاف‌ پذیری و سهولت کنترل در سیستم‌ های اتوماسیون صنعتی می‌ شود.

چه نوع پوششی برای قطعات چدنی شیر کشویی میراب استفاده می‌ شود؟

قطعات چدنی این شیرها معمولاً با رنگ اپوکسی پودری الکترواستاتیکی (در رنگ‌بندی RAL مختلف، بسته به کاربرد و دما) پوشش داده می‌شوند تا مقاومت به خوردگی و طول عمر تجهیز افزایش یابد.

کاربرد عمده شیر کشویی میراب چیست و برای چه سیالاتی توصیه می‌ شود؟

این شیرها عمدتاً جهت قطع و وصل کامل جریان در خطوط آب خام، آب آشامیدنی، فاضلاب، سیالات صنعتی، روغن و هوای فشرده تا دما و فشارهای مجاز طراحی و ساخته می‌شوند.

آیا امکان نصب شیر کشویی میراب به‌صورت دفنی وجود دارد؟

مدل‌ های با محور غیر بالارونده (Non Rising Stem) مخصوص نصب دفنی طراحی شده‌اند و گزینه مناسبی برای خطوط لوله زیرزمینی محسوب می‌شوند.

شاخصه اصلی شیر کشویی میراب نسبت به برندهای مشابه چیست؟

تولید بر اساس استانداردهای بین‌المللی، آب‌بندی مطمئن، عمر مفید بالا، پوشش مقاوم در برابر خوردگی و تنوع در مدل و سایز از مهم‌ترین مزیت‌های این شیرآلات است.
