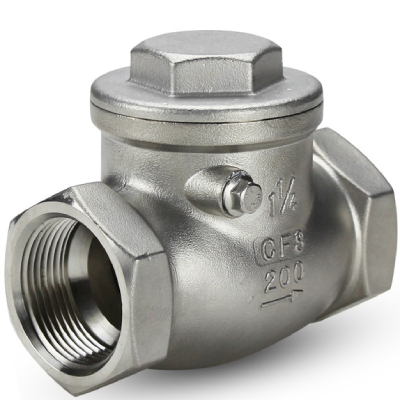

شیر یکطرفه استیل چیست؟



شیر یکطرفه استیل (Stainless Steel Check Valve) که با نام‌ هایی مانند شیر خودکار یا چک ولو نیز شناخته می‌ شود، یکی از پرکاربردترین تجهیزات کنترلی در سیستم‌ های لوله‌ کشی و فرآیندی است. این شیر با بدنه‌ای از استنلس استیل 304 یا 316 ساخته می‌ شود و وظیفه اصلی آن جلوگیری از بازگشت سیال در خطوط جریان است.

فولاد ضدزنگ یا استنلس استیل (Stainless Steel) به دلیل مقاومت فوق‌ العاده در برابر خوردگی، دماهای بالا و فشار زیاد، انتخابی ایده‌ آل برای صنایع حساس به شمار می‌ رود. این شیرها بدون نیاز به اپراتور یا نیروی محرکه خارجی (مثل اکچویتور) و به‌ صورت کاملاً خودکار فقط بر اساس فشار و جهت جریان سیال عمل می‌ کنند.



شیر یک‌طرفه استیل برای جلوگیری از برگشت جریان در خطوط لوله

عملکرد شیر یکطرفه استیل به گونه‌ای است که فقط اجازه عبور سیال در یک جهت مشخص (جهت مجاز جریان) را می‌دهد. در زمان عبور سیال با فشار کافی، مکانیزم داخلی شیر که می‌ تواند شامل دیسک، توپ یا فنر باشد باز شده و جریان عبور می‌ کند. به محض کاهش فشار یا تلاش سیال برای برگشت، فشار معکوس باعث بسته شدن مکانیزم داخلی و مسدود شدن مسیر جریان می‌ شود.

شیر یک‌طرفه می‌تواند با جلوگیری از برگشت جریان، از برخی تجهیزات مانند پمپ و کمپرسور محافظت کند. بااین‌حال، نوع شیر، سرعت بسته‌شدن، محل نصب و شرایط هیدرولیکی خط روی ایجاد یا کاهش ضربه قوچ اثر دارند. بنابراین نباید صرفاً با نصب یک چک ولو، حذف کامل ضربه قوچ را تضمین کرد.

توجه نمایید که برای باز شدن شیر یکطرفه استیل، به حداقل فشار مشخصی نیاز است که در صنعت به آن فشار ترک‌ خوردگی (Cracking Pressure) گفته می‌ شود و در صورت کمتر بودن فشار، شیر بسته می‌ ماند و از برگشت یا عبور ناخواسته سیال جلوگیری می‌ کند.



انواع شیر یکطرفه استیل





شیرهای یکطرفه استیل با توجه به طراحی مکانیزم داخلی و نوع کاربرد در مدل های مختلفی تولید می شوند. هر کدام از این مدل‌ها ویژگی‌ ها، مزایا و محدودیت‌ های خاص خود را دارند که باید با توجه به شرایط فرآیند انتخاب شوند. در ادامه به معرفی انواع رایج شیر یکطرفه استیل می پردازیم:



 شیر یکطرفه استیل لولایی یا دریچه‌ای (Swing Check Valve)



این مدل یکی از پرکاربردترین انواع شیر یکطرفه استیل است که عملکرد آن شامل یک دیسک چرخان سوار بر یک لولا (Hinge) می‌ باشد. در حالت عادی، دیسک به کمک وزن خود یا یک فنر ضعیف در وضعیت بسته قرار دارد. با ورود سیال در جهت مجاز، فشار آن دیسک را به عقب (سمت بدنه شیر) هل می‌ دهد و مسیر عبور باز می‌ شود. با کاهش فشار یا برگشت جریان، نیروی معکوس و وزن دیسک باعث بسته شدن مسیر می‌ گردد.

شیر یکطرفه استیل چیست؟

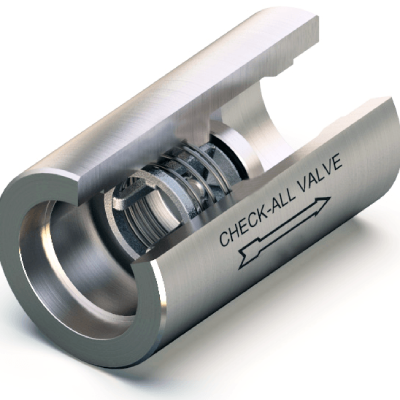

شیر یکطرفه استیل فنری (Spring Check Valve)



در این نوع، یک فنر از جنس استیل ضدزنگ مکانیزم داخلی را کنترل می‌ کند و دیسک یا صفحه داخلی را به سمت نشیمنگاه (Seat) فشار می‌ دهد. با ورود سیال و ایجاد فشار کافی، نیروی فنر فشرده می‌ شود و مسیر باز می‌ گردد. هنگامی که فشار کاهش یابد یا جریان معکوس شود، فنر به موقعیت اولیه بازگشته و مسیر را به‌سرعت می‌ بندد.



شیر یکطرفه استیل فنری (Spring Check Valve)

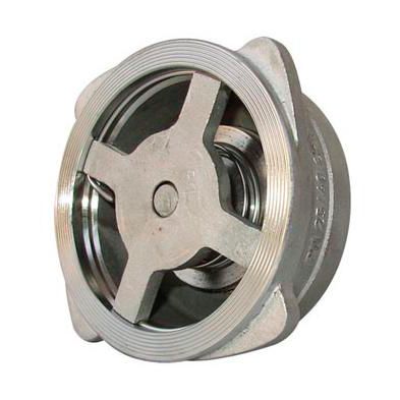

شیر یکطرفه استیل دیسکی (Disc Check Valve)



این مدل دارای دیسک کوچکی است که بین دو فلنج در مسیر جریان قرار می‌گیرد. طراحی آن فشرده و وزن کمی دارد و معمولاً برای کاربردهای فشار بالا و محیط‌هایی با محدودیت فضا به کار می‌ رود. با عبور سیال، دیسک از جایگاه خود جدا شده و مسیر باز می‌ شود. در لحظه کاهش فشار یا تغییر جهت جریان، دیسک به سرعت به نشیمنگاه برمی‌ گردد.

شیر یکطرفه استیل دیسکی (Disc Check Valve)

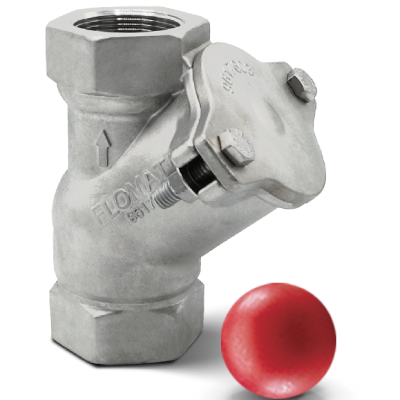

شیر یکطرفه استیل توپی (Ball Check Valve)



در این نوع، یک گوی (Ball) که معمولاً از جنس فلز، لاستیک یا پلاستیک تقویت‌ شده ساخته می‌ شود روی نشیمنگاهی مخروطی یا شیب‌ دار قرار دارد. در حالت عادی، توپ مسیر را مسدود می‌ کند. با ایجاد فشار در جهت مجاز، توپ از نشیمنگاه جدا شده و جریان عبور می‌ کند. پس از کاهش فشار یا تغییر جهت، توپ مجدداً به جایگاه خود بازمی‌گردد و مسیر بسته می‌ شود.

شیر یکطرفه استیل توپی (Ball Check Valve)



نوع شیر

روش عملکرد

مزیت اصلی

محدودیت اصلی

کاربرد مناسب

لولایی

چرخش دیسک روی لولا

افت فشار نسبتاً کم در طراحی مناسب

نیازمند توجه به جهت نصب و سرعت بسته‌شدن

آب، فاضلاب و خطوط عمومی

فنری

حرکت دیسک با فنر

بسته‌شدن سریع و امکان نصب در موقعیت‌های مختلف، طبق مدل

نیاز به فشار ترک‌خوردگی مشخص

آب، هوا، ابزار دقیق و خطوط فرآیندی

دیسکی یا ویفری

حرکت دیسک داخل بدنه فشرده

وزن کم و اشغال فضای کم

حساسیت به انتخاب صحیح فشار و جهت نصب

خطوط بین‌فلنجی و فضاهای محدود

توپی

حرکت توپ روی نشیمنگاه

مناسب برخی سیالات و خطوط خاص

احتمال گیرکردن در سیالات دارای ذرات

سیالات مشخص، فاضلاب یا خطوط خاص

پیستونی

حرکت عمودی پیستون

مناسب برخی سرویس‌های بخار و فشار بالا، مطابق مدل

افت فشار و محدودیت جهت نصب

بخار، آب داغ و سرویس‌های صنعتی

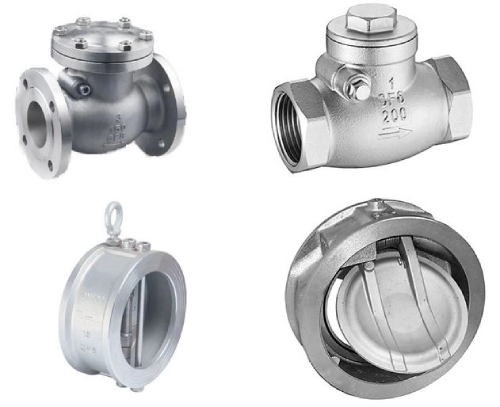

متریال چک ولو استیل



انتخاب متریال در شیر یکطرفه استیل نقش بسیار مهمی در طول عمر و کارایی آن دارد. استنلس استیل به دلیل مقاومت عالی در برابر خوردگی، استحکام مکانیکی بالا و پایداری در شرایط دمایی و فشاری مختلف، پرکاربردترین جنس برای ساخت این شیرها می باشد. دو گرید رایج آن SS304 و SS316 هستند که هر یک ویژگی‌ ها و کاربردهای خاص خود را دارند:

استنلس استیل 304 (SS304)

این گرید، پرکاربردترین نوع فولاد ضد زنگ در ساخت چک ولو است و تعادل مطلوبی بین خواص مکانیکی و مقاومت در برابر خوردگی عمومی ارائه می‌ دهد. SS304 گزینه‌ ای مناسب برای کاربردهایی است که در معرض سیالات اسیدی یا قلیایی ضعیف و همچنین محلول‌ های نمکی ملایم قرار دارند. دوام بالا و قیمت اقتصادی، این آلیاژ را به انتخابی محبوب در بسیاری از واحدهای صنعتی تبدیل کرده است.

استنلس استیل 316 (SS316)

این آلیاژ با دارا بودن عنصر مولیبدن، از مقاومت بسیار بالاتری در برابر خوردگی به‌ ویژه در سیالات حاوی یون کلراید برخوردار است. کاربردهای عملی آن شامل صنایع دریایی، واحدهای فرآوری شیمیایی، و صنایعی است که در معرض آب دریا یا محلول‌ های نمکی و خورنده قرار دارند. داشتن استحکام و ماندگاری بیشتر در شرایط سخت، SS316 را به انتخابی برتر برای سیالات خورنده تبدیل می‌ کند. در انتخاب متریال بدنه، دیسک، نشیمنگاه (Seat) و فنر باید موارد زیر را در نظر گرفت:

  • نوع سیال: خورنده، چسبناک، دارای ذرات جامد یا تمیز
  • دمای کاری: دماهای بالا می‌ توانند مقاومت و آب‌ بندی را تحت تأثیر قرار دهند.
  • فشار کاری: فشار بالاتر نیازمند استحکام و آب‌ بندی بهتر است.
  • میزان خورندگی محیط: وجود کلراید، نمک یا مواد شیمیایی خاص

متریال چک ولو استیل

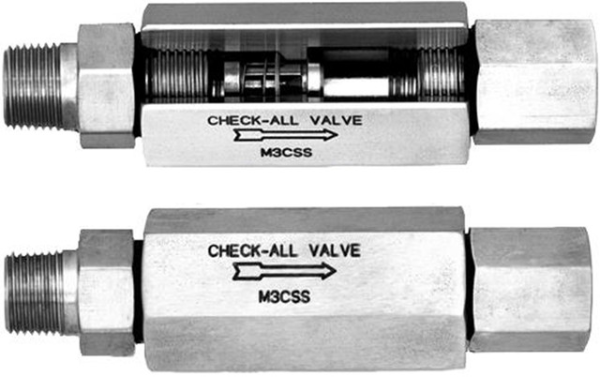

مزایای شیر یکطرفه استیل



استفاده از شیرهای یکطرفه استیل مزایای فراوانی را برای سیستم‌های پایپینگ به همراه دارد که منجر به افزایش ایمنی، قابلیت اطمینان و طول عمر تجهیزات می‌شود:

  • مقاومت بالا در برابر سیالات خورنده
  • دوام مکانیکی بالا و توانایی تحمل فشار و دمای بالا
  • سطح داخلی صاف و بهداشتی که رسوب‌گیری و آلودگی سیال را کاهش می‌دهد (مناسب برای صنایع غذایی و دارویی)
  • نگهداری و تعمیر آسان به دلیل مقاومت ذاتی متریال و سایش کمتر قطعات
  • قابلیت استفاده در محیط‌های خورنده مانند صنایع دریایی، پتروشیمی و شیمیایی
  • پایداری در طیف وسیع دما از دماهای پایین تا بالا بدون تغییر شکل یا افت عملکرد
  • عمر کاری طولانی‌ تر نسبت به مدل‌ های ساخته شده از چدن یا برنج
  • مناسب برای کاربردهای بهداشتی در صنایع غذایی و دارویی
  • جلوگیری مؤثر از برگشت سیال بدون نیاز به نیروی خارجی یا اپراتور
  • مقاومت بیشتر در برابر شوک‌ های فشاری و ضربه قوچ به دلیل استحکام بدنه



مزایای شیر یکطرفه استیل

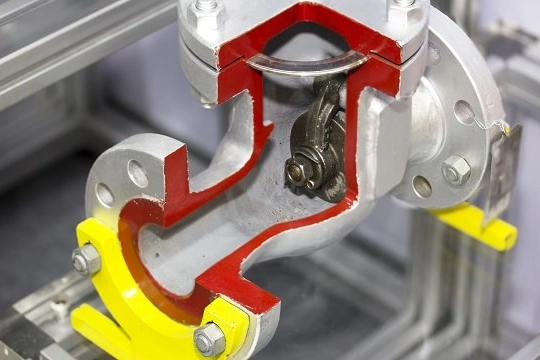

کاربردهای شیر یکطرفه استیل



شیر یکطرفه استیل به دلیل مقاومت فوق‌ العاده در برابر خوردگی، دمای بالا و فشار زیاد، در طیف گسترده‌ای از صنایع و تأسیسات مورد استفاده قرار می‌ گیرد. اصلی‌ ترین وظیفه آن جلوگیری از بازگشت سیال و حفظ جهت جریان است که این ویژگی آن را به یکی از اجزای حیاتی سیستم‌ های لوله‌کشی و فرآیندی تبدیل کرده است.

در صنایع نفت، گاز و پتروشیمی، این شیرها برای حفاظت از پمپ‌ ها، کمپرسورها و تجهیزات حساس به کار می‌ روند تا از برگشت جریان و ایجاد فشار معکوس جلوگیری شود. در این کاربردها، استفاده از استیل 316 به دلیل مقاومت بالاتر در برابر کلرایدها و مواد شیمیایی خورنده، متداول‌ تر است.

شیر یکطرفه استیل 304 یا 316 در صنایع غذایی و دارویی نقش کلیدی در تضمین بهداشت و جلوگیری از آلودگی را دارد. این شیرها قابلیت شست‌ و شوی مکرر با بخار یا محلول‌ های شیمیایی را داشته و بدون تغییر کیفیت، سال‌ ها عملکرد قابل اعتماد ارائه می‌ دهند.



کاربردهای شیر یکطرفه استیل

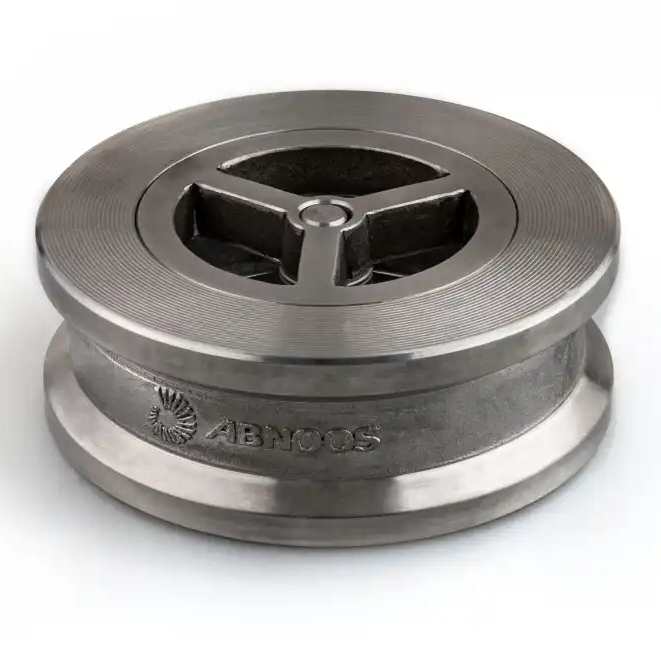

پارامترهای مهم انتخاب شیر یکطرفه استیل



در فرآیند انتخاب شیرهای یکطرفه با متریال استیل علاوه بر قیمت و برند سازنده، پارامترهای مهم زیر را در نظر بگیرید:

  • برند سازنده (ایرانی یا خارجی)
  • نوع چک ولو (دریچه ای، دیسکی، فنری و ....)
  • نوع سیال
  • دما و فشار کاری
  • نوع اتصال (رزوه ای، ویفری، تیوبی، جوشی) و سایز آن



  •  فشار ترک‌خوردگی

فشار ترک‌خوردگی حداقل فشاری است که برای بازشدن شیر در جهت مجاز نیاز است. اگر این فشار با شرایط خط هماهنگ نباشد، شیر ممکن است کاملاً باز نشود یا افت فشار ایجاد کند.

  •  دبی و افت فشار

فقط فشار اسمی را بررسی نکنید. دبی عبوری، قطر خط، افت فشار مجاز و ویژگی جریان نیز باید با مدل شیر هماهنگ باشد.

  •  جهت نصب

فلش روی بدنه باید با جهت جریان منطبق باشد. مدل لولایی، فنری، دیسکی و توپی ممکن است محدودیت‌های نصب متفاوتی داشته باشند.

  •  نوع آب‌بندی

جنس سیت و آب‌بند باید با نوع سیال، دما، فشار و میزان نشتی مجاز سازگار باشد.

  •  استاندارد و کلاس فشار

استاندارد اتصال، کلاس فشار، نوع تست، سایز و محدوده دمایی را از دیتاشیت محصول بررسی کنید.

پارامترهای مهم انتخاب شیر یکطرفه استیل

خرید شیر یکطرفه استیل از فروشگاه پیکاتک



فروشگاه تخصصی پیکاتک به‌عنوان یکی از بزرگترین مراکز عرضه شیرآلات صنعتی و تجهیزات ابزار دقیق، مجموعه‌ای کامل از انواع شیر یکطرفه استیل را در سایزها، مدل‌ها و برندهای معتبر ارائه می‌ دهد. تنوع بالای محصولات پیکاتک به شما این امکان را می‌ دهد که برای هر نوع پروژه – از خطوط انتقال آب و بخار گرفته تا کاربردهای حساس صنعتی – دقیقاً همان مدلی را انتخاب کنید که با نیاز و شرایط کاری شما همخوانی دارد.

چه به دنبال شیر یکطرفه ارزان و اقتصادی برای پروژه‌های کوچک باشید و چه نیاز به چک ولو پیشرفته با متریال مقاوم برای محیط‌های خورنده داشته باشید، پیکاتک پاسخ‌گوی هر دو گروه نیاز است. در فروشگاه آنلاین پیکاتک، شما به‌ راحتی می‌ توانید انواع شیر یکطرفه استیل را بررسی، مشخصات فنی و قیمت روز آنها را مشاهده کرده و تنها با چند کلیک سفارش خود را ثبت کنید. علاوه بر این، تیم مشاوران خبره پیکاتک آماده هستند تا به‌ صورت رایگان بهترین مدل متناسب با فشار کاری، نوع سیال و شرایط پروژه شما را پیشنهاد دهند.

اگر قصد خرید شیر یکطرفه استیل با کیفیت بالا و قیمت رقابتی را دارید، همین حالا با کارشناسان ما در پیکاتک با شماره 87700142-021 تماس بگیرید. در کوتاه‌ ترین زمان، پیش‌ فاکتور، مشخصات کامل فنی و مشاوره تخصصی محصول برای شما ارسال خواهد شد.

خرید شیر یک‌طرفه استیل از فروشگاه پیکاتک



قیمت شیر یک‌طرفه استیل



قیمت شیر یک‌طرفه استیل به نوع مکانیزم، گرید متریال، سایز، فشار کاری، نوع اتصال و برند سازنده بستگی دارد. مدل‌های SS316 معمولاً به دلیل گرید آلیاژی و مقاومت بیشتر در برابر برخی محیط‌های خورنده، قیمت بالاتری از مدل‌های SS304 دارند؛ اما مقایسه قیمت باید بر اساس مشخصات واقعی و کاربرد انجام شود.

عوامل مؤثر بر قیمت عبارت‌اند از:

- SS304 یا SS316 بودن بدنه و قطعات داخلی

- نوع شیر؛ فنری، لولایی، دیسکی، توپی یا پیستونی

- سایز و نوع اتصال

- فشار کاری یا کلاس فشار

- جنس سیت و فنر

- برند و کشور سازنده

- گواهی‌ها و طراحی بهداشتی

- موجودی و شرایط بازار



سوالات متداول شیر یکطرفه استیل



چرا استنلس استیل برای ساخت چک ولو انتخاب می‌ شود؟

به دلیل مقاومت بالا در برابر خوردگی، طول عمر زیاد، پایداری در فشار و دمای بالا و همچنین سازگاری با سیالات بهداشتی و خورنده، استیل 304 و 316 بهترین انتخاب برای بدنه و اجزای داخلی شیر هستند.



چه تفاوتی بین استیل 304 و 316 در چک ولو وجود دارد؟

  • SS304: مناسب برای سیالات با خوردنگی کم و عمومی
  • SS316: حاوی مولیبدن، مقاوم‌تر در برابر کلراید و محیط‌های دریایی یا شیمیایی خورنده



فشار ترک‌ خوردگی (Cracking Pressure) چیست؟

به حداقل فشاری گفته می‌شود که باید از سمت جریان مجاز وارد شود تا شیر یکطرفه باز گردد. در فشار کمتر، شیر بسته می‌ ماند.



 آیا چک ولو استیل در هر موقعیت نصب می‌شود؟

مدل فنری در هر موقعیت (افقی یا عمودی) قابل نصب است، اما مدل لولایی معمولاً برای خطوط افقی طراحی شده است، مگر اینکه نوع عمودی آن انتخاب شود.



 آیا شیر یک‌طرفه استیل برای سیالات خورنده مناسب است؟

در صورت انتخاب صحیح گرید استیل، سیت، فنر و آب‌بند می‌تواند برای برخی سیالات خورنده مناسب باشد. SS316 در بسیاری از محیط‌های کلرایدی مقاومت بیشتری از SS304 دارد، اما هیچ گریدی برای تمام مواد شیمیایی مناسب نیست.



 تفاوت شیر یک‌طرفه فنری و لولایی چیست؟

شیر فنری با کمک فنر بسته می‌شود و در بسیاری از مدل‌ها امکان نصب در موقعیت‌های مختلف را دارد. شیر لولایی با چرخش دیسک روی لولا کار می‌کند و انتخاب آن باید با جهت جریان، سرعت بسته‌شدن و فضای نصب هماهنگ باشد.



 آیا همه شیرهای یک‌طرفه استیل برای بخار مناسب هستند؟

خیر. مدل بخار باید از نظر دما، فشار، سیت، آب‌بندی و استاندارد برای سرویس بخار تأیید شده باشد. شیر فنری یا لولایی عمومی را نباید بدون بررسی دیتاشیت در خط بخار نصب کرد.



 فشار ترک‌خوردگی مناسب چگونه انتخاب می‌شود؟

فشار ترک‌خوردگی باید به‌اندازه‌ای باشد که شیر در دبی و فشار واقعی خط باز شود، اما هنگام توقف یا برگشت جریان نیز بتواند سریع بسته شود. این مقدار باید از کاتالوگ همان مدل بررسی شود.



 آیا شیر یک‌طرفه استیل از ضربه قوچ جلوگیری می‌کند؟

شیر یک‌طرفه از برگشت جریان جلوگیری می‌کند، اما سرعت بسته‌شدن آن می‌تواند روی ضربه قوچ اثر بگذارد. برای انتخاب صحیح باید شرایط هیدرولیکی خط و نوع شیر بررسی شود.

نمایش بیشتر
