شیر یکطرفه فاراب

شیر یکطرفه فاراب چیست و چه کاربردی دارد؟



شیر یک‌طرفه فارآب تجهیزی مکانیکی است که اجازه عبور سیال را فقط در یک جهت می‌دهد و هنگام کاهش فشار یا معکوس‌شدن جریان، مسیر برگشت را می‌بندد. این عملکرد از برگشت آب، بخار یا سیال فرآیندی به سمت پمپ، تجهیزات و بخش‌های مختلف خط لوله جلوگیری می‌کند.

شرکت فارآب مدل‌های مختلفی از شیرهای یک‌طرفه لولایی و سوپاپی را برای کاربردهایی مانند آب و فاضلاب، تأسیسات حرارتی و برودتی، تهویه مطبوع، آب داغ و بخار تولید می‌کند. هر مدل از نظر نوع دیسک، جنس بدنه، فشار، دمای کاری و کاربرد با مدل دیگر تفاوت دارد.

انتخاب شیر یک‌طرفه مناسب باید بر اساس نوع سیال، سایز خط، فشار و دمای کاری، جهت نصب، افت فشار مجاز و جنس قطعات داخلی انجام شود. در ادامه مدل‌های مختلف شیر یک‌طرفه فارآب، مشخصات فنی و نکات خرید آن‌ها را بررسی می‌کنیم.



شیر یک‌طرفه فارآب برای جلوگیری از برگشت جریان



انواع شیر یکطرفه فاراب



در حال حاضر، شرکت فاراب چهار مدل مختلف شیر یکطرفه را در سبد محصولات خود عرضه می‌ کند. چهار مدل اصلی شیر یک‌طرفه فارآب عبارت‌اند از:

- CKM16؛ شیر یک‌طرفه لولایی با زبانه فلزی

- CKR16؛ شیر یک‌طرفه لولایی با زبانه لاستیکی

- LCS16؛ شیر یک‌طرفه سوپاپی چدنی برای بخار

- LCC16؛ شیر یک‌طرفه سوپاپی فولادی برای بخار و آب داغ

در ادامه مشخصات فنی، ویژگی‌ ها و کاربردهای هر یک از این مدل‌ ها بیان می شود:



مدل

نوع شیر

جنس یا ساختار اصلی

حداکثر دمای کاری

فشار کاری

کاربرد اصلی

CKM16

لولایی با زبانه فلزی

بدنه GGG40/GG25، نشیمن فلزی

۱۱۰°C

PN16

آب، فاضلاب، HVAC

CKR16

لولایی با زبانه لاستیکی

سیت یا زبانه نرم، مطابق دیتاشیت

۱۱۰°C

PN16

آب، فاضلاب و تأسیسات

LCS16

سوپاپی چدنی

بدنه GGG40، دیسک و سیت AISI 304

۲۰۰°C

PN16

بخار و آب داغ

LCC16

سوپاپی فولادی

بدنه ASTM A216 WCB، دیسک AISI 316

۳۰۰°C

PN16

بخار، آب داغ و آب فوق‌گرم



شیر یکطرفه لولایی (زبانه فلزی) مدل CKM16

شیر یکطرفه لولایی مدل CKM16 از نوع سویینگ (Swing Check Valve) بوده و به‌ طور گسترده در تأسیسات حرارتی و برودتی، سیستم‌ های تهویه مطبوع (HVAC)، صنایع آبرسانی و فاضلاب مورد استفاده قرار می‌ گیرد. این شیر به یک دیسک فلزی لولایی مجهز است که با عبور سیال در جهت صحیح، تحت فشار جریان باز شده و امکان عبور سیال را فراهم می‌ کند.

در صورت کاهش فشار یا معکوس شدن جهت جریان، دیسک به‌ صورت خودکار روی نشیمنگاه قرار گرفته و مسیر جریان را مسدود می‌ نماید. به این ترتیب، از بازگشت سیال و ایجاد آسیب به تجهیزات سیستم به‌ طور مؤثر جلوگیری می‌ شود. مشخصات فنی مهم این مدل عبارتنداز:

  • ماکزیمم دمای کاری: 110 درجه سلسیوس
  • فشار کاری:  16 بار
  • متریال بدنه: GGG40 / GG25
  • سیت: AlSI 304
  • استاندارد طراحی: EN12334
  • وجه تا وجه: EN558 (series 48 )
  • ماشین کاری و سوراخ کاری فلنج ھا: EN1092-2
  • استاندارد تست و بازرسی: EN12266-1

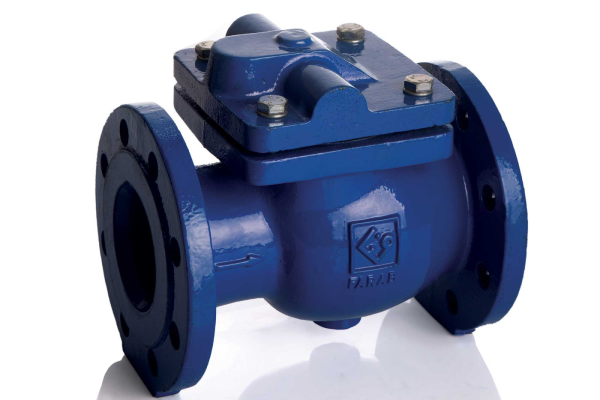

شیر یک‌طرفه لولایی فارآب مدل CKM16 با زبانه فلزی

دانلود مشخصات فنی شیر یکطرفه لولایی مدل CKM16

شیر یکطرفه (زبانه لاستیکی) مدل CKR16

شیر یکطرفه مدل CKR16 نیز از نوع سویینگی (Swing Check Valve) بوده و تفاوت اصلی آن با مدل‌ های زبانه فلزی، استفاده از دیسک یا زبانه لاستیکی در ساختار داخلی است. این ویژگی باعث آب‌ بندی بهتر، کاهش صدا و عملکرد نرم‌تر شیر در زمان قطع و وصل جریان می‌ شود. این شیر یکطرفه گزینه‌ای مناسب برای سیستم‌های آبرسانی، فاضلاب، تأسیسات ساختمانی و کاربردهایی با نیاز به آب‌بندی بالا محسوب می‌ شود. مشخصات فنی مهم آن عبارتنداز:

  • ماکزیمم دمای کاری: 110 درجه سلسیوس
  • فشار کاری: 16 بار
  • وجه تا وجه: EN558 (series 48)
  • ماشین کاری و سوراخ کاری فلنج ھا: EN1092-2
  • استاندارد تست و بازرسی: EN12266-1
  • استاندارد طراحی: EN12334

شیر یک‌طرفه لولایی فارآب مدل CKR16 با زبانه لاستیکی

دانلود مشخصات فنی شیر یکطرفه (زبانه لاستیکی) مدل CKR16



شیر یکطرفه سوپاپی چدنی (مخصوص بخار) مدل LCS16

شیر یک‌طرفه سوپاپی چدنی مدل LCS16 برای جلوگیری از برگشت سیال در خطوط بخار، آب داغ و آب فوق‌گرم استفاده می‌شود. این مدل با حرکت عمودی سوپاپ، در جهت صحیح جریان باز می‌شود و هنگام توقف یا معکوس‌شدن جریان، مسیر برگشت را می‌بندد. بدنه این شیر از چدن GGG40 ساخته شده که مقاومت بالایی در برابر حرارت و خوردگی ناشی از کندانس و بخار در تأسیسات حرارتی-برودتی و سیستم‌ های HVAC فراهم می‌ کند.

هنگامی که سیال (بخار یا آب داغ) با فشار مناسب در جهت صحیح به سمت شیر اعمال می‌شود، نیروی سیال پیستون (سوپاپ) را به سمت بالا بلند کرده و از نشیمنگاه جدا می‌ سازد. افت فشار واقعی این مدل به سایز، دبی و شرایط کاری خط بستگی دارد و باید از اطلاعات فنی سازنده بررسی شود. اما به محض توقف یا معکوس شدن جریان سیال (ایجاد پس‌فشار)، وزن پیستون و همچنین نیروی ناشی از جریان برگشتی، پیستون را به سرعت روی نشیمنگاه خود می‌ نشاند و مسیر برگشت سیال را کاملاً مسدود می‌ نماید. مشخصات فنی مهم این مدل:

  • ماکزیمم دمای کاری: 200 درجه سلسیوس
  • فشار کاری: 16 بار
  • بدنه: GGG40
  • دیسک: AISI 304
  • سیت: AISI 304
  • استاندارد طراحی: EN12334,BS5160
  • وجه تا وجه: EN558 (series 1)
  • ماشین کاری وسوراخ کاری فلنج ھا: EN1092-2
  • تست و بازرسی: EN12266-1

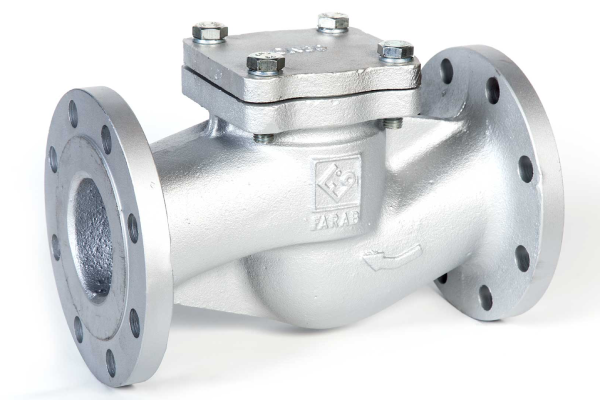

شیر یک‌طرفه سوپاپی چدنی فارآب مدل LCS16 برای بخاردانلود مشخصات فنی شیر یکطرفه سوپاپی چدنی مدل LCS16



شیریکطرفه سوپاپی (فولادی) مدل LCC16

شیر یکطرفه سوپاپی (Lift / Piston Check Valve) مدل LCC16 با بدنه فولادی طراحی شده و برای کار در شرایط دمایی و فشاری بالا گزینه‌ای قابل‌اعتماد محسوب می‌ شود. این مدل به‌ طور ویژه در خطوط بخار، آب داغ، آب داغ فوق‌اشباع و همچنین صنایع آبی و سیستم‌های فاضلاب مورد استفاده قرار می‌ گیرد.

استفاده از متریال فولادی در بدنه این شیر، مقاومت مکانیکی بالا، تحمل عالی در برابر حرارت، فشار و شوک‌ های حرارتی را فراهم کرده

مدل LCC16 موجود در فروشگاه پیکاتک با بدنه فولاد ریختگی و فشار کاری PN16 برای خطوط بخار، آب داغ و آب فوق‌گرم مناسب است. انتخاب این محصول برای فشار یا دمای بالاتر از مقدار درج‌شده، فقط با بررسی دیتاشیت همان مدل امکان‌پذیر است.



مشخصات فنی مهم  این مدل به شرح زیر است:

  • ماکزیمم دمای کاری: 300 درجه سلسیوس
  • فشار کاری: 16 بار
  • متریال بدنه: ASTM A216 (WCB)
  • متریال دیسک: AISI 316
  • متریال سیت: Overlay by ER 316
  • طراحی: BS5160 ,EN12334
  • وجه تا وجه: EN558 (series 1 )
  • ماشین کاری وسوراخ کاری فلنج ھا: EN1092-1
  • تست و بازرسی: EN12266-1

شیر یک‌طرفه سوپاپی فولادی فارآب مدل LCC16

شیریکطرفه سوپاپی (فولادی) مدل LCC16



خرید شیر یکطرفه فاراب از فروشگاه پیکاتک



فروشگاه اینترنتی پیکاتک به‌عنوان مرجع تخصصی فروش تجهیزات ابزار دقیق و شیرآلات صنعتی، مجموعه‌ای کامل از شیرهای یکطرفه فاراب را با ضمانت اصالت کالا، کیفیت تأییدشده و قیمت رقابتی در اختیار مشتریان قرار می‌ دهد. در پیکاتک می‌توانید متناسب با نوع سیال، فشار و دمای کاری سیستم، مناسب‌ترین مدل شیر یکطرفه فاراب را به‌ سادگی انتخاب و تهیه نمایید.

در سبد محصولات پیکاتک، علاوه بر شیر یکطرفه فاراب، انواع شیر پروانه‌ای فاراب، شیر سوزنی فاراب، شیر صافی فاراب و سایر شیرآلات صنعتی این برند معتبر نیز موجود بوده و همگی با مشخصات فنی کامل، اطلاعات دقیق و امکان مقایسه عرضه می‌ شوند. این تنوع محصولات، انتخابی آگاهانه و متناسب با نیاز پروژه‌های تأسیساتی و صنعتی را برای شما فراهم می‌ کند.

برای خرید شیر یکطرفه فاراب، کافی است به ابتدای همین صفحه مراجعه کرده و پس از بررسی قیمت به‌روز، مشخصات فنی و کاربرد هر مدل، بهترین گزینه را انتخاب نمایید. همچنین در صورت نیاز به راهنمایی بیشتر، کارشناسان فروش پیکاتک آماده ارائه مشاوره رایگان تخصصی و استعلام قیمت روز شیر یکطرفه فاراب هستند تا خریدی مطمئن و بدون ریسک را تجربه کنید. با ما تماس بگیرید. 02187700142



خرید شیر یک‌طرفه فارآب از پیکاتک



چالش‌های خرید شیر یکطرفه فاراب



شیر یکطرفه فاراب به‌عنوان یکی از محصولات پرکاربرد در سیستم‌های پایپینگ صنعتی، تأسیساتی و آب و فاضلاب شناخته می‌شود. با وجود کیفیت مناسب این برند ایرانی، خرید صحیح آن با چالش‌هایی همراه است که بی‌توجهی به آن‌ها می‌تواند باعث کاهش عملکرد سیستم شود.

یکی از مهم‌ترین چالش‌ها، انتخاب نوع مناسب شیر یکطرفه فاراب است. این شرکت مدل‌های مختلفی مانند شیر یکطرفه دریچه‌ای، لولایی و سوپاپی تولید می‌کند که هرکدام برای شرایط کاری خاصی طراحی شده‌اند. انتخاب نادرست نوع شیر می‌تواند منجر به ضربه قوچ، افت فشار یا عملکرد ناپایدار شود.

تطابق سایز و فشار کاری از دیگر چالش‌های مهم است. شیر یکطرفه فاراب در سایزها و کلاس‌های فشاری مختلف عرضه می‌شود. در صورتی که فشار کاری سیستم با مشخصات فنی شیر هم‌خوانی نداشته باشد، احتمال نشتی یا خرابی زودهنگام افزایش می‌یابد.

چالش بعدی، جنس بدنه و قطعات داخلی شیر است. جنس بدنه شیرهای یک‌طرفه فارآب به مدل بستگی دارد. برخی مدل‌ها با بدنه چدنی یا چدن داکتیل تولید می‌شوند، درحالی‌که مدل LCC16 دارای بدنه فولاد ریختگی است. بنابراین انتخاب متریال باید بر اساس نوع سیال، فشار، دما و کد دقیق محصول انجام شود.

 فاراب شیرهای یکطرفه را عمدتاً از چدن داکتیل تولید می‌کند که برای بسیاری از کاربردها مناسب است، اما در محیط‌های خورنده یا سیالات خاص، انتخاب این متریال نیازمند بررسی دقیق‌تر است.

شرایط نصب و جهت جریان نیز اهمیت بالایی دارد. بسیاری از مشکلات عملکردی شیر یکطرفه فاراب به دلیل نصب نادرست یا بی‌توجهی به جهت فلوی مشخص‌شده روی بدنه ایجاد می‌شود.

در نهایت، اصالت کالا و خرید از تأمین‌کننده معتبر یکی از چالش‌های بازار است. وجود نمونه‌های غیراصل یا بدون گارانتی می‌تواند ریسک فنی و اقتصادی پروژه را افزایش دهد. بررسی هولوگرام، مشخصات فنی و خرید از فروشگاه‌های معتبر، راهکار اصلی کاهش این ریسک است.



سوالات متداول درباره شیر یک‌طرفه فارآب



شرکت فاراب چه مدل‌هایی از شیر یکطرفه تولید می‌ کند؟

در حال حاضر شرکت فاراب چهار مدل اصلی شیر یکطرفه ارائه می‌ دهد:

  • شیر یکطرفه لولایی زبانه فلزی CKM16

  • شیر یکطرفه لولایی زبانه لاستیکی CKR16

  • شیر یکطرفه سوپاپی چدنی (مخصوص بخار) LCS16

  • شیر یکطرفه سوپاپی فولادی LCC16



تفاوت شیر یکطرفه لولایی و سوپاپی فاراب چیست؟

  • شیر لولایی (Swing): دیسک به‌ صورت لولایی باز و بسته می‌ شود و افت فشار کمی دارد.

  • شیر سوپاپی (Lift / Piston): سوپاپ به‌ صورت عمودی حرکت می‌ کند و برای بخار، آب داغ و فشارهای بالاتر مناسب‌ تر است.



آیا شیر یکطرفه فاراب نیاز به اپراتور یا کنترل دستی دارد؟

خیر، شیرهای یکطرفه فاراب به‌صورت خودکار و بر اساس فشار سیال عمل می‌کنند و نیازی به اپراتور یا منبع انرژی خارجی ندارند.



نصب شیر یکطرفه فاراب باید به چه نکاتی توجه شود؟

جهت نصب باید مطابق فلش جریان روی بدنه باشد. همچنین رعایت فاصله مناسب از پمپ و نصب صحیح (افقی یا عمودی متناسب با نوع شیر) در عملکرد صحیح آن مؤثر است.



آیا شیر یک‌طرفه از ضربه قوچ جلوگیری می‌کند؟

شیر یک‌طرفه برای جلوگیری از برگشت جریان طراحی شده است، اما انتخاب نادرست مدل یا بسته‌شدن سریع آن می‌تواند در برخی سیستم‌ها باعث ضربه قوچ شود. برای کنترل این پدیده باید سرعت بسته‌شدن، نوع شیر، محل نصب و شرایط هیدرولیکی خط بررسی شود.



آیا مدل‌های LCS16 و LCC16 برای همه خطوط بخار مناسب هستند؟

خیر. این مدل‌ها برای محدوده فشار و دمای مشخصی طراحی شده‌اند. انتخاب آن‌ها باید بر اساس دمای بخار، فشار، سایز خط، جنس بدنه و اطلاعات دیتاشیت انجام شود.
