فلنج اسلیپون

فلنج اسلیپون چیست؟

فلنج اسلیپون (Slip On Flange) یکی از محبوب‌ ترین انواع فلنج در سیستم‌ های پایپینگ و خطوط انتقال سیالات است که به دلیل طراحی ساده، سهولت نصب و هزینه اولیه کمتر نسبت به برخی مدل‌ های دیگر کاربرد گسترده‌ای دارد.

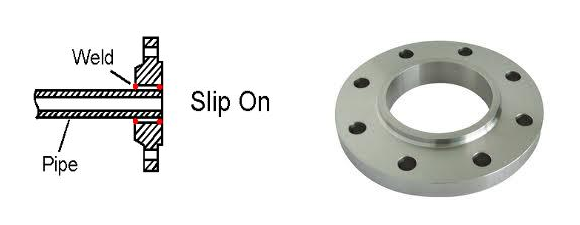

قطر داخلی فلنج اسلیپون کمی بزرگ‌ تر از قطر بیرونی لوله ساخته می‌ شود تا لوله به‌ راحتی درون حفره مرکزی قرار گیرد. پس از جای‌ گذاری، اتصال از طریق جوش فیلت (Fillet Weld) در دو سمت داخلی و خارجی صورت می‌ گیرد که مقاومت و آب‌ بندی خوبی را برای فشارهای متوسط فراهم می‌ کند.

این نوع فلنج‌ ها در سایزهای مختلف از 1/2 اینچ تا 60 اینچ و کلاس‌ های فشاری 150 تا 2500، با متریال‌ هایی مانند فولاد کربنی، فولاد ضدزنگ و آلیاژهای خاص تولید می‌ شوند. هرچند هزینه نصب به دلیل نیاز به دو پاس جوشکاری ممکن است با برخی مدل‌ ها تفاوت زیادی نداشته باشد، اما قیمت خرید کمتر و فرآیند تنظیم آسان‌ تر باعث می‌ شود در بسیاری از پروژه‌ ها برتری داشته باشد.

قابلیت هم‌ محوری سریع لوله و فلنج، کاهش خطر نشتی و عملکرد مطمئن در شرایط دمایی و فشاری متوسط، مهم‌ ترین دلایل انتخاب آن توسط مهندسین است. اگر قصد خرید فلنج اسلیپون را دارید، دقت به کلاس فشاری، متریال و مطابقت با استانداردهایی مانند ASME یا ANSI اهمیت بالایی دارد.

نحوه اتصال فلنج اسلیپون به لوله چگونه است؟

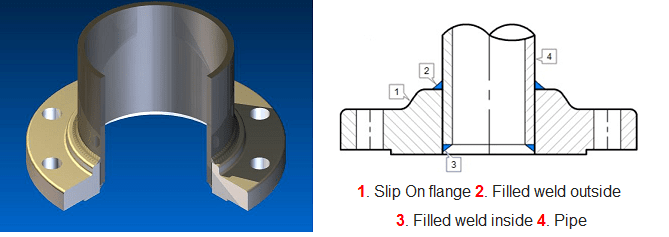

فلنج اسلیپون به دلیل طراحی خاص خود، به‌ راحتی بر روی لوله نصب می‌ شود. اتصال این نوع فلنج معمولاً همراه با دو مرحله اصلی جوشکاری انجام می‌ شود:

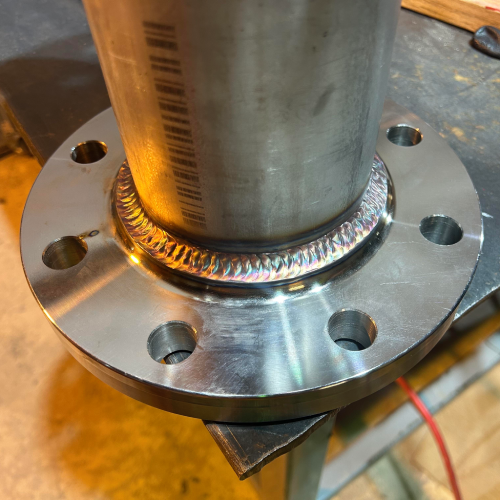

• جوش فیلت بیرونی (Fillet Weld Outside): پس از قرار گرفتن لوله درون فلنج و رسیدن به محل مطلوب، یک جوش فیلت به دور قطر خارجی اتصال بین بدنه فلنج و لوله اجرا می‌ شود. این جوش علاوه بر ایجاد استحکام مکانیکی، به جلوگیری از نشت سیال به سمت محیط بیرونی کمک می‌ کند. معمولاً قبل از جوش بیرونی، جوشکار یک فاصله استاندارد (Gap) بین انتهای لوله و پشت فلنج در نظر می‌ گیرد تا از تمرکز تنش و تغییر شکل حرارتی جلوگیری شود.
• جوش فیلت داخلی (Fillet Weld inside): پس از اطمینان از کیفیت جوش بیرونی، یک جوش فیلت دیگر در قسمت داخلی هاب فلنج و محل تماس با لوله اجرا می‌ شود. این جوش، به‌ عنوان تکیه‌ گاه اصلی برای انتقال فشار داخلی سیال به بدنه فلنج عمل می‌ کند و مقاومت کلی اتصال را افزایش می‌ دهد. جوش داخلی نقش کلیدی در آب‌ بندی کامل سیستم و جلوگیری از هرگونه نشتی دارد.

پس از جوشکاری، بهتر است اتصال توسط تست هیدرواستاتیک یا تست نشتی بررسی شود تا از سلامت کامل آب‌ بندی اطمینان حاصل گردد. انتخاب الکترود یا سیم‌ جوش مناسب با توجه به جنس لوله و فلنج، در طول عمر و کیفیت اتصال تاثیر بسزایی دارد.

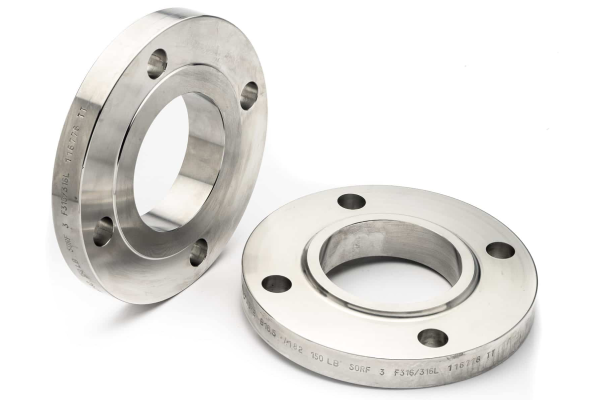

مشخصات فنی فلنج اسلیپون

• سایز (Size): ½ اینچ تا 60 اینچ
• فشار کاری (Pressure Rating): 150 تا 2500
• جنس (Material): فولاد کربنی (Carbon Steel)، استنلس استیل (Stainless Steel) یا آلیاژهای خاص
• استانداردهای تولید (Standards): ANSI، ASME، DIN، JIS و BS

مزایای فلنج اسلیپون

•  نصب آسان و سریع: به دلیل طراحی که لوله از داخل فلنج عبور می‌کند، تراز کردن و اتصال آن ساده‌تر از فلنج‌های گردن‌دار جوشی است.
• انعطاف‌پذیری در تنظیم طول لوله: می‌ توان موقعیت دقیق فلنج روی لوله را حتی بعد از قرارگیری تنظیم کرد، که این موضوع هنگام نصب در محل یا تعمیرات بسیار کاربردی است.
• قیمت اقتصادی‌: هم هزینه خرید پایین‌ تری نسبت به برخی فلنج‌ ها دارد و هم زمان نصب کمتر، که مجموعاً باعث کاهش هزینه پروژه می‌ شود.
• تنوع بالا در سایز و استاندارد: از سایزهای کوچک تا بزرگ و با استانداردهای ANSI، ASME، DIN، JIS، BS موجود است.
• کاربرد گسترده در فشار پایین و متوسط: برای صنایع نفت، گاز، آب، بخار کم‌فشار، و سیستم‌های تهویه مناسب است.

معایب فلنج اسلیپون

• مقاومت مکانیکی کمتر نسبت به فلنج گلودار جوشی: به دلیل نبود طراحی مخروطی تقویتی (Neck)، تحمل تنش‌های خمشی و فشاری آن کمتر است.
• وابستگی زیاد به کیفیت جوشکاری داخلی و بیرونی: هرگونه ضعف در جوشکاری می‌ تواند باعث نشتی یا کاهش مقاومت اتصال شود.
• محدودیت در فشار و دمای بالا: برای شرایط High Pressure / High Temperature به اندازه فلنج Weld Neck مناسب نیست.
• دو مرحله جوشکاری لازم دارد: باید هم از بیرون و هم از داخل جوشکاری شود که نسبت به برخی روش‌ها زمان بیشتری می‌ گیرد.

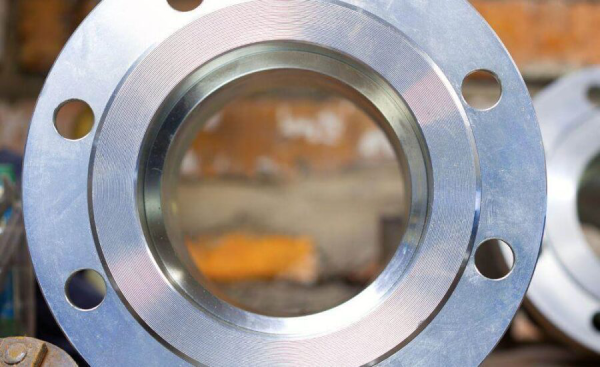

کاربردهای فلنج اسلیپون

فلنج‌ های اسلیپون معمولاً در کاربردهای زیر استفاده می‌ شوند:

• صنایع نفت، گاز و پتروشیمی
• صنایع غذایی و آشامیدنی
• خطوط انتقال آب و فاضلاب
• سیستم‌ های تهویه مطبوع (HVAC)
• کاربردهای فشار پایین تا متوسط
• نیروگاه‌ ها و صنایع تولید انرژی

قیمت فلنج اسلیپون

قیمت فلنج اسلیپون به مجموعه‌ای از مشخصات فنی، متریال ساخت و شرایط بازار بستگی دارد. به همین دلیل دو فلنج با ظاهر مشابه ممکن است قیمت متفاوتی داشته باشند. مهم‌ترین عوامل موثر بر قیمت عبارت‌اند از:

سایز فلنج: هرچه قطر اسمی فلنج بیشتر باشد، میزان مواد اولیه مصرفی و وزن قطعه افزایش پیدا می‌کند و معمولاً قیمت نیز بیشتر می‌شود.

کلاس فشاری: فلنج‌های اسلیپون برای رده‌های فشاری مختلف تولید می‌شوند. افزایش رده فشاری معمولاً باعث بیشتر شدن ضخامت و وزن فلنج می‌شود و در نتیجه روی قیمت اثر می‌گذارد.

جنس فلنج: فلنج اسلیپون می‌تواند از فولاد کربنی، فولاد زنگ‌نزن یا آلیاژهای مختلف ساخته شود. نوع متریال یکی از مهم‌ترین عوامل تعیین‌کننده قیمت است، زیرا هزینه مواد اولیه و مقاومت آن‌ها در برابر فشار، دما و خوردگی متفاوت است.

استاندارد ساخت: ابعاد، ضخامت، تعداد سوراخ‌ها و مشخصات فلنج براساس استاندارد تولید تعیین می‌شود. تفاوت استانداردها می‌تواند وزن و ساختار فلنج را تغییر دهد و بر قیمت نهایی اثر بگذارد.

رده متریال: حتی فلنج‌هایی که از یک گروه متریالی ساخته شده‌اند ممکن است دارای گریدهای مختلف باشند. تفاوت در ترکیب شیمیایی، خواص مکانیکی و کاربرد هر گرید می‌تواند باعث اختلاف قیمت شود.

وزن فلنج: وزن یکی از عوامل اصلی قیمت‌گذاری فلنج‌های فولادی است. در بسیاری از موارد، افزایش سایز، کلاس فشار یا ضخامت باعث افزایش وزن و در نتیجه افزایش قیمت می‌شود.

نوع سطح آب‌بندی: سطح اتصال فلنج می‌تواند با طراحی‌های مختلف تولید شود. نوع سطح آب‌بندی و میزان ماشین‌کاری موردنیاز می‌تواند هزینه تولید و قیمت محصول را تغییر دهد.

کیفیت ماشین‌کاری: دقت در سوراخ‌کاری، سطح‌تراشی و رعایت ابعاد استاندارد روی کیفیت نهایی فلنج تأثیر دارد. فلنج‌هایی با ماشین‌کاری دقیق‌تر و کنترل کیفی بهتر ممکن است قیمت بالاتری داشته باشند.

برند و کارخانه سازنده: اعتبار تولیدکننده، کیفیت مواد اولیه، روش تولید و کنترل کیفی از عواملی هستند که می‌توانند باعث تفاوت قیمت میان محصولات مشابه شوند.

داخلی یا وارداتی بودن: هزینه حمل، تعرفه واردات، نرخ ارز و شرایط تأمین می‌تواند روی قیمت فلنج‌های وارداتی تأثیر قابل‌توجهی داشته باشد.

گواهی و مدارک فنی: در برخی پروژه‌های صنعتی، فلنج باید همراه با گواهی متریال، گزارش آزمون یا مدارک فنی خاص ارائه شود. وجود این مدارک می‌تواند هزینه نهایی محصول را افزایش دهد.

مقدار سفارش: خرید عمده و پروژه‌ای ممکن است از نظر هزینه حمل، تأمین و قیمت واحد با خرید تعداد محدود تفاوت داشته باشد.

شرایط بازار مواد اولیه: تغییر قیمت فولاد، فولاد زنگ‌نزن و سایر آلیاژها مستقیماً روی قیمت فلنج اسلیپون اثر می‌گذارد.

در نتیجه، برای مقایسه دقیق قیمت فلنج اسلیپون بهتر است مشخصاتی مانند سایز، کلاس فشاری، جنس، گرید متریال، استاندارد ساخت، نوع سطح آب‌بندی و برند سازنده به‌صورت کامل بررسی شوند. مقایسه قیمت صرفاً براساس سایز فلنج، معیار دقیقی برای انتخاب محصول مناسب نیست.

 خرید فلنج اسلیپون

در صورتی که قصد خرید فلنج اسلیپون دارید، فروشگاه پیکاتک که به صورت تخصصی در زمینه تأمین و عرضه ابزار دقیق، تجهیزات کنترل و اندازه‌ گیری صنعتی فعالیت می کند بهترین انتخاب برای شماست. پیکاتک با تکیه بر تجربه و دانش فنی، مجموعه‌ای از محصولات باکیفیت را به صنایع گوناگون ارائه می‌ دهد و می‌ توانید انواع فلنج‌ های صنعتی را با کامل‌ ترین تنوع در سایز، کلاس فشار، جنس و استاندارد تهیه کنید.

محصولات موجود از برندهای معتبر و مطابق با استانداردهای بین‌ المللی همچون ASME و DIN عرضه می‌ شوند تا در تمامی پروژه‌ ها، از خطوط انتقال کوچک تا صنایع سنگین، عملکردی قابل اعتماد داشته باشند. انواع فلنج موجود در پیکاتک شامل فلنج اسلیپون (Slip On Flange)، فلنج گردن‌دار جوشی (Weld Neck Flange)، فلنج دنده‌ای (Threaded Flange)، فلنج کور (Blind Flange)، فلنج لپ‌ جوینت (Lap Joint Flange) و فلنج سوکت‌ولد (Socket Weld Flange) می‌ باشد.

برای خرید فلنج اسلیپون به بخش بالای همین صفحه مراجعه کرده و با بررسی دقیق مشخصات فنی هر محصول، بهترین انتخاب را متناسب با نیاز خود انجام دهید. همچنین، برای دریافت اطلاعات کامل‌ تر درباره خرید یا فروش، بازدید از انبار، مشاوره فنی و استعلام قیمت روز فلنج اسلیپون می‌ توانید مستقیماً با کارشناسان فروش ما تماس بگیرید.

راهنمای خرید فلنج اسلیپون

فلنج اسلیپون به عنوان یک راهکار اقتصادی و کارآمد در صنعت لوله‌ کشی شناخته می‌ شود. سادگی فرآیند نصب، هزینه تولید و خرید کمتر، و همچنین قابلیت استفاده در طیف وسیعی از متریال‌ ها، آن را به گزینه‌ ای محبوب برای بسیاری از کاربردهای صنعتی، به ویژه در سیستم‌ های لوله‌ کشی با فشار متوسط، تبدیل کرده است. در فرآیند خرید فلنج های اسپیلون نکات زیر را در نظر بگیرید:

• سایز اسمی و ابعاد لوله: قطر داخلی فلنج باید کمی بزرگ‌ تر از قطر خارجی لوله باشد تا لوله به راحتی وارد شود و فضای لازم برای جوشکاری وجود داشته باشد. سایز انتخابی بر اساس NPS (Nominal Pipe Size) و استاندارد مربوطه تعیین می‌ شود.
• کلاس فشاری (Pressure Class): فلنج‌ های اسلیپ‌ون بر اساس کلاس‌های فشاری مانند 150، 300، 600، 900، 1500 و 2500 ساخته می‌ شوند. هرچه کلاس بالاتر باشد، ضخامت و مقاومت فلنج نیز بیشتر می‌ شود.
• جنس (Material): انتخاب جنس متناسب با شرایط کاری میتواند از فولاد کربنی، استنلس استیل (مقاومت در برابر خوردگی) و آلیاژهای خاص باشد.
• نوع سطح آب‌ بندی (Facing Type): Raised Face (RF) و Flat Face (FF) و Ring Type Joint (RTJ) برای فشار و دمای بسیار بالا انتخاب می شود.
• استاندارد ساخت: حتماً مطابق با استانداردهای شناخته شده مانند ASME B16.5، DIN، JIS تهیه شود تا سازگاری با اتصالات دیگر تضمین گردد.
• تکنیک جوشکاری و نصب: بررسی کنید که فلنج از متریالی ساخته شده باشد که با متریال لوله سازگار باشد تا جوشکاری بدون مشکل انجام شود. وجود فضای کافی برای جوش فیلت داخلی و خارجی ضروری است.
• شرایط کاری: دما، فشار، نوع سیال و احتمال خوردگی نقش زیادی در تعیین جنس و نوع فلنج دارد.

سوالات متداول (FAQ)

فلنج اسلیپون چیست و چگونه نصب می‌ شود؟

فلنج اسلیپون نوعی فلنج لوله است که لوله از داخل سوراخ مرکزی آن عبور می‌ کند و سپس از دو سمت (داخل و بیرون) جوشکاری می‌ شود. این طراحی امکان تنظیم طول لوله قبل از جوش را فراهم می‌ کند.

کلاس فشار فلنج اسلیپون چطور تعیین می‌ شود؟

کلاس فشار (Pressure Class) نشان‌ دهنده توان تحمل فشار و دمای فلنج است. استاندارد ASME کلاس‌های رایج 150، 300، 600، 900، 1500 و 2500 را مشخص کرده که باید بر اساس شرایط کاری انتخاب شوند.

تفاوت فلنج اسلیپون با فلنج گردن‌ دار جوشی چیست؟

فلنج گردن‌ دار جوشی (Weld Neck) دارای گردن مخروطی است که مقاومت بالاتری در فشار و دمای بالا دارد، در حالی که فلنج اسلیپ‌آن اقتصادی‌تر و نصب آن آسان‌ تر است ولی تحمل کمتری در برابر تنش دارد.

آیا فلنج اسلیپون مناسب فشار و دمای بالا است؟

برای فشار و دمای بسیار بالا (High Pressure / High Temperature) استفاده از فلنج Weld Neck یا RTJ توصیه می‌ شود، زیرا فلنج اسلیپون در این شرایط مقاومت کمتری دارد.
