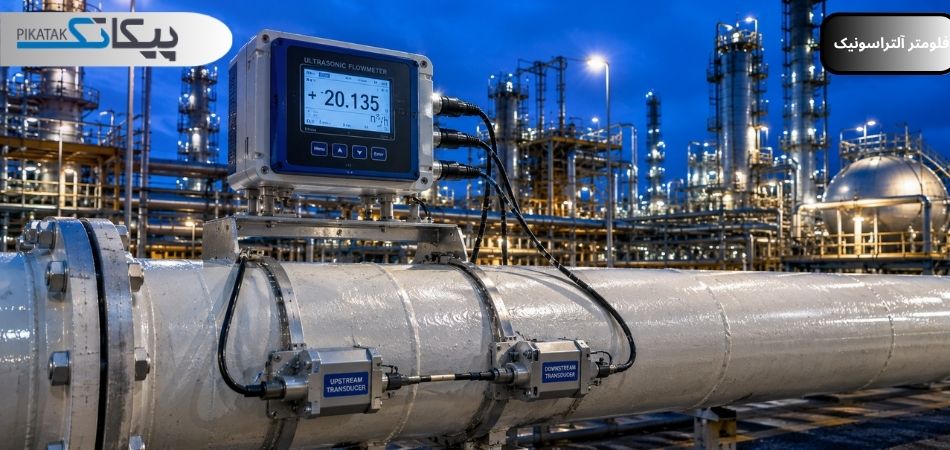

فلومتر آلتراسونیک

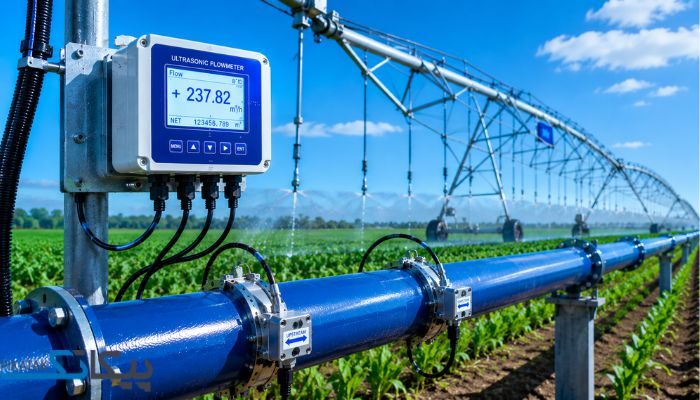

فلومتر آلتراسونیک چیست
فلومتر آلتراسونیک یکی از تجهیزات دقیق اندازه گیری جریان سیالات است که بدون نیاز به ایجاد مانع در مسیر عبور مایع یا گاز، دبی جریان را اندازه گیری می کند. این دستگاه با استفاده از امواج صوتی با فرکانس بالا کار می کند و به همین دلیل، اندازه گیری در آن بدون تماس مستقیم با سیال یا با حداقل تماس انجام می شود. همین ویژگی باعث شده است فلومتر آلتراسونیک در بسیاری از صنایع مانند آب و فاضلاب، نفت و گاز، پتروشیمی، نیروگاهها، صنایع غذایی و سیستمهای تهویه کاربرد گستردهای داشته باشد.
فلومتر آلتراسونیک معمولاً دقت مناسبی دارد و به دلیل نداشتن قطعات متحرک، استهلاک آن نسبت به بسیاری از فلومترهای مکانیکی کمتر است. نبود قطعات متحرک باعث می شود نیاز به تعمیر و نگهداری کاهش پیدا کند و عملکرد دستگاه در طول زمان پایدارتر باشد. البته دقت اندازه گیری این تجهیز به عواملی مانند جنس لوله، قطر لوله، نوع سیال، وجود حباب یا ذرات معلق، شرایط نصب و انتخاب صحیح مدل دستگاه بستگی دارد.
در مجموع، فلومتر آلتراسونیک دستگاهی مدرن، غیرتهاجمی و قابل اعتماد برای اندازه گیری دبی جریان است. این تجهیز به دلیل نصب آسان، افت فشار ناچیز، نگهداری کم و امکان اندازه گیری بدون توقف فرآیند، جایگاه مهمی در صنایع مختلف پیدا کرده است. انتخاب درست فلومتر آلتراسونیک میتواند به افزایش دقت کنترل فرآیند، کاهش هزینههای عملیاتی و مدیریت بهتر مصرف سیالات کمک کند.
انواع فلومتر آلتراسونیک
فلومتر آلتراسونیک بر اساس نوع نصب، روش اندازه گیری و کاربرد، در مدل های مختلفی تولید می شود. انتخاب نوع مناسب این دستگاه به عواملی مثل جنس و قطر لوله، نوع سیال، دمای کاری، فشار خط، میزان دقت مورد نیاز و ثابت یا موقت بودن اندازهگیری بستگی دارد
- فلومتر آلتراسونیک کلمپی یکی از رایج ترین انواع این نوع فلومتر است. در این مدل، سنسورها روی سطح خارجی لوله نصب میشوند و بدون برشکاری، جوشکاری یا تماس مستقیم با سیال، دبی جریان را اندازه گیری می کنند. این نوع فلومتر برای خطوطی که توقف فرآیند در آنها دشوار یا پرهزینه است، گزینه ای بسیار کاربردی محسوب می شود. همچنین در سیالات خورنده، آلوده یا تحت فشار، استفاده از مدل کلمپی می تواند ایمنی و سرعت نصب را افزایش دهد.
- فلومتر آلتراسونیک اینلاین نوع دیگری از این تجهیز است که در مسیر خط لوله نصب می شود. در این مدل، دستگاه بخشی از مسیر عبور سیال را تشکیل می دهد و معمولاً برای اندازه گیریهای دائمی و دقیق در فرآیندهای صنعتی به کار می رود. فلومتر اینلاین زمانی انتخاب مناسبی است که امکان نصب مستقیم روی خط وجود داشته باشد و کاربر به اندازهگیری پایدار، مداوم و قابل اتکا نیاز داشته باشد.
- فلومتر آلتراسونیک پرتابل برای اندازه گیریهای موقت، بازرسی دورهای، تست عملکرد پمپها، بررسی دبی خطوط مختلف و عیب یابی سیستم های لوله کشی استفاده می شود. این مدل معمولاً وزن کمی دارد، به راحتی جابه جا می شود و سنسورهای آن روی بیرون لوله نصب می شوند. فلومتر آلتراسونیک پرتابل برای واحدهای تعمیرات، تیمهای بازرسی، پروژههای میدانی و کارخانه هایی که نیاز به اندازه گیری جریان در چند نقطه مختلف دارند، انتخابی اقتصادی و انعطاف پذیر است.
- فلومتر آلتراسونیک ثابت برای نصب دائمی روی خطوط لوله طراحی می شود. این دستگاه معمولاً در سیستمهای کنترل فرآیند، مانیتورینگ مصرف آب، مدیریت انرژی، خطوط تولید و تأسیسات صنعتی به کار می رود. مدل ثابت می تواند به سیستم های کنترلی، نمایشگرها، دیتالاگرها یا تجهیزات اتوماسیون متصل شود و اطلاعات جریان را به صورت پیوسته در اختیار اپراتور قرار دهد.
- فلومتر آلتراسونیک آب مخصوص اندازهگیری جریان آب در کاربردهای مختلف است. این مدل در شبکههای آبرسانی، تصفیهخانهها، موتورخانهها، سیستم های سرمایش و گرمایش، کشاورزی، صنایع غذایی و خطوط انتقال آب استفاده می شود. فلومتر آلتراسونیک آب به دلیل افت فشار بسیار کم، نصب آسان و امکان اندازه گیری بدون تماس مستقیم در برخی مدل ها، برای کنترل مصرف و پایش دبی آب گزینه ای مناسب است.
- فلومتر آلتراسونیک ترانزیت تایم بر اساس اختلاف زمان حرکت امواج صوتی در جهت جریان و خلاف جهت جریان کار می کند. این نوع فلومتر بیشتر برای سیالات تمیز یا نسبتاً تمیز مانند آب، روغنهای سبک و برخی محلول های صنعتی مناسب است. زمانی که سیال حباب یا ذرات معلق زیادی نداشته باشد، روش ترانزیت تایم می تواند دقت خوبی ارائه دهد.
- فلومتر آلتراسونیک داپلر برای سیالاتی استفاده می شود که داخل آنها ذرات معلق یا حباب وجود دارد. در این روش، دستگاه تغییر فرکانس موج بازتاب شده از ذرات یا حبابهای داخل سیال را تحلیل می کند و سرعت جریان را به دست می آورد. فلومتر داپلر برای فاضلاب، دوغابها، سیالات کدر و جریانهایی که کاملاً شفاف و تمیز نیستند، کاربرد بیشتری دارد.
مزایای فلومتر التراسونیک
- نصب سریع و آسان: در بسیاری از مدل ها، به ویژه نوع کلمپی، سنسورها روی سطح بیرونی لوله نصب می شوند و نیازی به برشکاری یا تغییر در مسیر لوله نیست.
- عدم ایجاد افت فشار: فلومتر التراسونیک معمولاً مانعی در مسیر عبور سیال ایجاد نمی کند؛ به همین دلیل فشار جریان کاهش پیدا نمی کند و راندمان سیستم حفظ می شود.
- بدون قطعات متحرک: این دستگاه فاقد قطعات مکانیکی درگیر با جریان است؛ بنابراین استهلاک کمتری دارد و دیرتر دچار خرابی می شود.
- کاهش هزینه تعمیر و نگهداری: به دلیل نبود قطعات متحرک و تماس کمتر با سیال، نیاز به سرویسهای مکرر کاهش پیدا می کند و هزینه های نگهداری کمتر می شود.
- امکان اندازه گیری بدون تماس مستقیم با سیال: در مدل های غیرتماسی، دستگاه از بیرون لوله جریان را اندازه گیری می کند؛ این ویژگی برای سیالات خورنده، سمی، آلوده یا بهداشتی بسیار کاربردی است.
- مناسب برای لوله های مختلف: فلومتر التراسونیک در مدل های متنوعی تولید می شود و می توان از آن برای قطرهای مختلف لوله استفاده کرد.
- دقت مناسب در اندازهگیری: در صورت انتخاب درست مدل و نصب اصولی، این دستگاه می تواند دبی جریان را با دقت قابل قبولی اندازه گیری کند.
- قابلیت استفاده برای اندازهگیری موقت و دائمی: مدل های پرتابل برای تست و بازرسی دورهای مناسب هستند، در حالی که مدل های ثابت برای پایش مداوم جریان در خطوط صنعتی به کار می روند.
- ایمنی بالا در فرآیند: چون در برخی مدلها نیازی به باز کردن لوله یا تماس مستقیم با سیال نیست، احتمال نشتی، آلودگی و خطرات عملیاتی کاهش می یابد.
- کاربرد گسترده در صنایع مختلف: فلومتر التراسونیک در صنایع آب و فاضلاب، نفت و گاز، پتروشیمی، تأسیسات، نیروگاهها، صنایع غذایی و سیستم های سرمایش و گرمایش کاربرد دارد.
- مناسب برای مدیریت مصرف انرژی و آب: این دستگاه با اندازه گیری دقیق جریان، به کنترل مصرف، کاهش هدررفت و بهینه سازی عملکرد سیستم کمک می کند.
- طول عمر بالا: ساختار غیرمکانیکی و کاهش تماس مستقیم با سیال باعث می شود فلومتر التراسونیک عمر مفید بیشتری نسبت به بسیاری از فلومترهای مکانیکی داشته باشد.
کاربرد های فلومتر آلتراسونیک
فلومتر آلتراسونیک به دلیل اندازهگیری دقیق، نصب آسان و امکان کار بدون ایجاد مانع در مسیر جریان، در صنایع مختلف کاربرد گستردهای دارد. این دستگاه برای اندازه گیری دبی آب، سیالات صنعتی، مواد شیمیایی، فاضلاب، دوغاب ها و حتی برخی گازها مورد استفاده قرار می گیرد. انتخاب فلومتر آلتراسونیک زمانی اهمیت بیشتری پیدا می کند که نیاز به اندازه گیری جریان بدون افت فشار، بدون تماس مستقیم با سیال یا بدون توقف خط لوله وجود داشته باشد.
- صنایع آب و فاضلاب: یکی از مهم ترین کاربردهای فلومتر آلتراسونیک، اندازه گیری جریان آب در شبکه های آبرسانی، تصفیهخانه ها، خطوط انتقال آب، چاهها و ایستگاههای پمپاژ است. این دستگاه به کنترل مصرف، تشخیص نشتی و مدیریت بهتر منابع آب کمک می کند.
- صنایع نفت، گاز و پتروشیمی: در واحدهای نفت و گاز، از فلومتر آلتراسونیک برای پایش جریان سیالات مختلف در خطوط انتقال، فرآیندهای پالایشگاهی و سیستمهای کنترلی استفاده می شود. مدل های غیرتماسی برای سیالات خورنده یا خطرناک گزینه ای ایمن و کاربردی هستند.

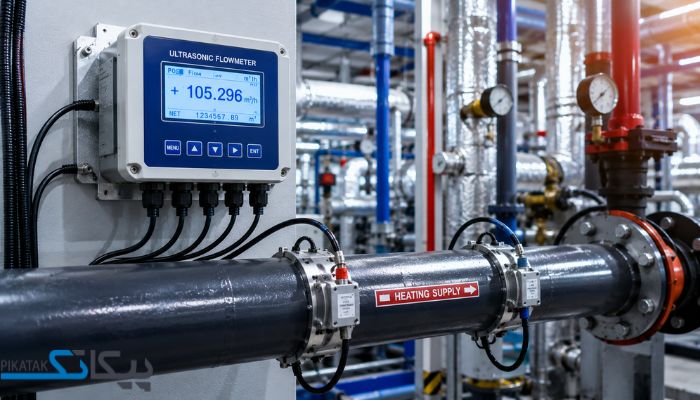

- سیستم های سرمایش و گرمایش: در موتورخانه ها، چیلرها، بویلرها و سیستمهای تهویه مطبوع، فلومتر آلتراسونیک برای اندازه گیری جریان آب سرد و گرم به کار می رود. این کاربرد نقش مهمی در مدیریت انرژی و بهینه سازی عملکرد تجهیزات دارد.
- صنایع غذایی و دارویی: در فرآیندهایی که رعایت بهداشت اهمیت زیادی دارد، فلومتر آلتراسونیک می تواند بدون تماس مستقیم با سیال، دبی را اندازه گیری کند. این ویژگی خطر آلودگی محصول را کاهش می دهد و برای خطوط تولید حساس مناسب است.
- نیروگاهها و تأسیسات صنعتی: در نیروگاهها و واحدهای صنعتی، این دستگاه برای کنترل جریان آب خنک کننده، بخار کندانس شده، سیالات کمکی و مدارهای بسته استفاده می شود. اندازه گیری دقیق جریان در این بخش ها به افزایش راندمان و کاهش هزینه های عملیاتی کمک می کند.
- کشاورزی و آبیاری: فلومتر آلتراسونیک در سیستم های آبیاری تحت فشار، خطوط انتقال آب کشاورزی و کنترل مصرف آب در مزارع کاربرد دارد. استفاده از این تجهیز باعث مدیریت بهتر آبیاری و جلوگیری از هدررفت آب می شود.
- بررسی عملکرد پمپها و خطوط لوله: مدل های پرتابل فلومتر آلتراسونیک برای تست، بازرسی و عیب یابی سیستم های لوله کشی بسیار مناسب هستند. با کمک این دستگاه می توان دبی واقعی جریان را در نقاط مختلف اندازه گیری و عملکرد پمپ ها را ارزیابی کرد.
- اندازهگیری سیالات خورنده یا آلوده: در شرایطی که تماس مستقیم دستگاه با سیال باعث خوردگی، رسوب یا آلودگی می شود، فلومتر آلتراسونیک کلمپی انتخاب مناسبی است. این مدل از بیرون لوله نصب می شود و بدون تماس با ماده داخل لوله، جریان را اندازه گیری می کند.
- کنترل مصرف و مدیریت انرژی: در بسیاری از کارخانهها و ساختمانهای بزرگ، فلومتر آلتراسونیک برای پایش مصرف آب، انرژی حرارتی و جریان سیالات مصرفی استفاده می شود. این اطلاعات به کاهش هزینه ها و بهبود بهره وری سیستم کمک می کند.
خرید فلومتر آلتراسونیک
خرید فلومتر آلتراسونیک زمانی به یک انتخاب مطمئن تبدیل می شود که بتوانید مدل های مختلف این تجهیز را از نظر مشخصات فنی، کاربرد، برند، نوع نصب و شرایط کاری با هم مقایسه کنید. پیکاتک به عنوان سامانه تخصصی خرید و فروش آنلاین محصولات صنعتی، مسیر خرید فلومتر آلتراسونیک را ساده تر، سریع تر و هدفمند تر می کند. در پیکاتک میتوانید انواع فلومتر آلتراسونیک را بررسی کرده و بر اساس نیاز پروژه، گزینه مناسب را انتخاب کنید. این امکان به خریداران کمک می کند تا قبل از تصمیم گیری، اطلاعات فنی محصول را با دقت بیشتری بررسی کرده و خریدی آگاهانه تر داشته باشند.
یکی از مهم ترین مزایای خرید فلومتر آلتراسونیک از پیکاتک، دسترسی به فضای تخصصی برای مقایسه و انتخاب تجهیزات صنعتی است. برخلاف روش های سنتی خرید، در پیکاتک کاربران می توانند محصولات مختلف را در یک بستر آنلاین مشاهده کنند، مشخصات آنها را بررسی کنند و برای انتخاب مناسب ترین گزینه، ارتباط مؤثرتری با عرضه کنندگان داشته باشند. این موضوع برای مهندسان، مدیران خرید، پیمانکاران و واحدهای فنی اهمیت زیادی دارد؛ زیرا انتخاب اشتباه فلومتر می تواند باعث کاهش دقت اندازه گیری، افزایش هزینه ها و اختلال در عملکرد سیستم شود.
اگر قصد خرید فلومتر التراسونیک برای پروژههای صنعتی، تأسیساتی یا آبرسانی را دارید، پیکاتک راهکاری هوشمندانه برای دسترسی به محصولات متنوع و تخصصی است. با استفاده از این سامانه، فرآیند جست وجو، بررسی و انتخاب تجهیزات صنعتی ساده تر می شود و می توانید با دید بازتری برای خرید اقدام کنید. پیکاتک تلاش می کند خرید و فروش آنلاین محصولات صنعتی را به تجربه ای شفاف تر، سریع تر و حرفه ای تر تبدیل کند.
راهنمای خرید فلومتر آلتراسونیک
برای خرید فلومتر آلتراسونیک، اولین نکته بررسی نوع کاربرد و شرایط کاری سیستم است. این دستگاه در مدل های مختلفی مانند کلمپی، اینلاین، ثابت و پرتابل تولید می شود و هر کدام برای شرایط خاصی مناسب هستند. اگر هدف شما اندازه گیری موقت، تست دوره ای یا بررسی عملکرد خطوط مختلف باشد، فلومتر آلتراسونیک پرتابل انتخاب مناسبی است؛ اما اگر به اندازه گیری دائمی و پیوسته در یک خط صنعتی نیاز دارید، مدل های ثابت یا اینلاین گزینه بهتری خواهند بود.
یکی دیگر از مهم ترین عوامل در انتخاب فلومتر آلتراسونیک، نوع سیال است. پیش از خرید باید مشخص شود سیال مورد نظر آب، فاضلاب، روغن، مواد شیمیایی، دوغاب یا گاز است. برای سیالات تمیز معمولاً مدل های ترانزیت تایم عملکرد دقیقی دارند، اما برای سیالاتی که دارای ذرات معلق یا حباب هستند، مدل های داپلر می توانند گزینه مناسب تری باشند. انتخاب اشتباه مدل باعث کاهش دقت اندازهگیری و عملکرد نامناسب دستگاه می شود.
قطر لوله، جنس لوله و ضخامت دیواره نیز در خرید فلومتر آلتراسونیک اهمیت زیادی دارد. در مدل های کلمپی، سنسورها روی سطح بیرونی لوله نصب می شوند؛ بنابراین اطلاعاتی مانند جنس لوله، قطر خارجی، ضخامت و وضعیت سطح لوله باید به درستی بررسی شود. اگر لوله دارای رسوب زیاد، خوردگی یا سطح نامناسب باشد، ممکن است کیفیت ارسال و دریافت امواج آلتراسونیک کاهش پیدا کند.
دما و فشار کاری سیستم نیز باید با مشخصات فنی فلومتر هماهنگ باشد. برخی مدل ها برای شرایط معمولی طراحی شدهاند و برخی دیگر برای محیط های صنعتی سخت، دمای بالا یا فشار زیاد مناسب هستند. همچنین اگر دستگاه در فضای باز، محیط مرطوب، محیط خورنده یا محل دارای گرد وغبار نصب می شود، باید به درجه حفاظت بدنه، جنس سنسورها و مقاومت تجهیز در برابر شرایط محیطی توجه شود.
در زمان خرید فلومتر آلتراسونیک، دقت اندازه گیری و نوع خروجی دستگاه را نیز بررسی کنید. بعضی مدل ها فقط نمایشگر محلی دارند، اما برخی دیگر دارای خروجی هایی مانند 4 تا 20 میلیآمپر، پالس، رله یا ارتباطات دیجیتال هستند و می توانند به سیستم های کنترلی و اتوماسیون متصل شوند. اگر هدف شما مانیتورینگ مصرف، ثبت داده یا کنترل فرآیند است، انتخاب خروجی مناسب اهمیت زیادی دارد.
در نهایت، برای خرید فلومتر آلتراسونیک باید مجموعهای از عوامل شامل نوع سیال، قطر و جنس لوله، دما و فشار کاری، نوع نصب، دقت مورد نیاز، پرتابل یا ثابت بودن دستگاه، خروجی های ارتباطی و شرایط محیطی را بررسی کنید. انتخاب درست این تجهیز باعث افزایش دقت اندازه گیری، کاهش هزینه های نگهداری و بهبود کنترل جریان در سیستم می شود.
شما عزیزان می توانید برای دریافت مشاوره و راهنمایی رایگان توسط کارشناسان متخصص با ما تماس بگیرید.
قیمت دستگاه فلومتر آلتراسونیک
قیمت دستگاه فلومتر آلتراسونیک به یک عامل ثابت وابسته نیست و بر اساس مشخصات فنی، نوع کاربرد، برند، دقت اندازه گیری و شرایط نصب تعیین می شود. این دستگاه در مدل های مختلفی تولید می شود و هرچه امکانات، دقت و قابلیت های آن بیشتر باشد، قیمت نهایی نیز تغییر می کند. به همین دلیل، برای خرید فلومتر آلتراسونیک بهتر است قبل از مقایسه قیمت، نیاز واقعی پروژه و شرایط کاری خط لوله به درستی بررسی شود:
- نوع فلومتر آلتراسونیک: مدلهای کلمپی، اینلاین، ثابت و پرتابل قیمت یکسانی ندارند. معمولاً فلومتر آلتراسونیک پرتابل به دلیل قابلیت جابه جایی و استفاده در چند نقطه مختلف، قیمت متفاوتی نسبت به مدل های ثابت دارد.
- روش اندازه گیری دستگاه: فلومترهای آلتراسونیک ترانزیت تایم و داپلر برای شرایط سیالی متفاوت طراحی شدهاند. نوع تکنولوژی به کاررفته در دستگاه می تواند روی قیمت آن تأثیر مستقیم داشته باشد.
- قطر و جنس لوله: هرچه قطر لوله بزرگ تر باشد یا نصب دستگاه به سنسورهای خاص تری نیاز داشته باشد، قیمت فلومتر التراسونیک می تواند افزایش پیدا کند. جنس لوله و ضخامت دیواره نیز در انتخاب سنسور مناسب اهمیت دارد.
- نوع سیال: اندازه گیری جریان آب، فاضلاب، مواد شیمیایی، روغن، دوغاب یا سیالات خورنده شرایط متفاوتی دارد. برای سیالات خاص، ممکن است به مدل های مقاوم تر یا سنسورهای تخصصی تر نیاز باشد که روی قیمت اثر می گذارد.
- دقت اندازه گیری: دستگاههایی که دقت بالاتر، پایداری بهتر و خطای اندازه گیری کمتری دارند، معمولاً قیمت بیشتری دارند. در پروژه های حساس صنعتی، دقت فلومتر یکی از مهم ترین معیارهای انتخاب است.
- محدوده دما و فشار کاری: اگر فلومتر آلتراسونیک برای محیط های صنعتی سخت، دمای بالا، فشار زیاد یا شرایط خورنده استفاده شود، باید از مدل های مقاوم تر استفاده کرد که معمولاً هزینه بیشتری دارند.
- برند و کشور سازنده: برندهای معتبرتر معمولاً به دلیل کیفیت ساخت، دقت بالاتر، طول عمر بیشتر و خدمات بهتر، قیمت بالاتری دارند. البته انتخاب برند باید بر اساس نیاز پروژه و بودجه انجام شود.
- درجه حفاظت و شرایط محیطی: اگر دستگاه در فضای باز، محیط مرطوب، محیط دارای گردوغبار یا نواحی صنعتی نصب شود، باید به درجه حفاظت بدنه و مقاومت تجهیز توجه کرد. مدل های مقاوم تر معمولاً قیمت بالاتری دارند.
- لوازم جانبی و تجهیزات همراه: کابل سنسور، نمایشگر، دیتالاگر، باتری، کیف حمل، بست نصب، ژل کوپلنت و سایر متعلقات می توانند روی قیمت نهایی فلومتر آلتراسونیک اثر بگذارند.
- خدمات پس از فروش و پشتیبانی: وجود گارانتی معتبر، تأمین قطعات، مشاوره فنی و پشتیبانی پس از خرید از عوامل مهمی است که علاوه بر قیمت، ارزش خرید دستگاه را مشخص می کند.
در نهایت، قیمت دستگاه فلومتر آلتراسونیک باید بر اساس کارایی و تناسب آن با نیاز پروژه بررسی شود، نه فقط عدد نهایی خرید. انتخاب یک مدل ارزان اما نامناسب میتواند باعث خطای اندازهگیری، کاهش دقت فرآیند و افزایش هزینههای تعمیر و نگهداری شود. بنابراین، بهترین راه برای خرید فلومتر آلتراسونیک، مقایسه مشخصات فنی، بررسی شرایط کاری و انتخاب دستگاهی است که از نظر دقت، کیفیت و قیمت با کاربرد مورد نظر هماهنگ باشد.
مقایسه فلومتر آلتراسونیک و سایر انواع فلومترها
نوع فلومتر | روش اندازهگیری | مزایا | محدودیتها | کاربردهای رایج |
فلومتر آلتراسونیک | اندازهگیری جریان با استفاده از امواج صوتی آلتراسونیک | نصب آسان، افت فشار ناچیز، بدون قطعات متحرک، امکان نصب کلمپی بدون برش لوله، مناسب برای اندازهگیری موقت و دائمی | دقت آن به شرایط نصب، جنس لوله، وجود حباب، رسوب و نوع سیال وابسته است | آب و فاضلاب، تأسیسات، نفت و گاز، پتروشیمی، کشاورزی، سیستمهای سرمایش و گرمایش |
فلومتر الکترومغناطیسی | اندازهگیری جریان بر اساس قانون القای الکترومغناطیسی | دقت بالا، مناسب برای سیالات رسانا، بدون قطعات متحرک، افت فشار کم | فقط برای سیالات رسانای الکتریکی مناسب است و برای روغن، گاز و سیالات نارسانا کاربرد ندارد | آب، فاضلاب، مواد شیمیایی رسانا، صنایع غذایی، صنایع معدنی |
فلومتر توربینی | اندازهگیری جریان با چرخش پره در مسیر سیال | دقت مناسب، پاسخدهی سریع، مناسب برای سیالات تمیز | دارای قطعات متحرک است، در برابر ذرات معلق و آلودگی حساس است و نیاز به نگهداری بیشتری دارد | سوخت، آب تمیز، روغنهای سبک، صنایع نفت و گاز |
فلومتر جرمی کوریولیس | اندازهگیری مستقیم جریان جرمی با تحلیل نیروی کوریولیس | دقت بسیار بالا، اندازهگیری مستقیم جرم، مناسب برای سیالات گرانقیمت و فرآیندهای حساس | قیمت بالا، وزن بیشتر و محدودیت در برخی سایزهای بزرگ | صنایع دارویی، غذایی، شیمیایی، نفت و گاز، اندازهگیری مواد گرانقیمت |
فلومتر ورتکس | اندازهگیری جریان با تحلیل گردابههای ایجادشده پشت مانع | مناسب برای بخار، گاز و مایعات، ساختار مقاوم، نگهداری نسبتاً کم | برای دبیهای بسیار پایین مناسب نیست و به وجود مانع در مسیر جریان وابسته است | بخار، هوای فشرده، گازها، آب داغ، صنایع نیروگاهی |
فلومتر اختلاف فشاری | اندازهگیری جریان بر اساس اختلاف فشار ایجادشده در مسیر سیال | ساختار ساده، کاربرد گسترده، مناسب برای مایعات، گازها و بخار | افت فشار ایجاد میکند و برای دقت بالا به نصب اصولی نیاز دارد | بخار، گاز، آب، صنایع نفت، گاز، پالایشگاه و نیروگاه |
فلومتر روتامتر | اندازهگیری جریان با حرکت شناور در لوله مخروطی | ساده، اقتصادی، نصب آسان، مناسب برای دبیهای کم | دقت محدودتر نسبت به مدلهای پیشرفته، وابسته به موقعیت نصب و شرایط سیال | آزمایشگاهها، خطوط کوچک، گازها و مایعات با دبی پایین |
فلومتر دندهای | اندازهگیری جریان با چرخش چرخدندهها در مسیر سیال | مناسب برای سیالات ویسکوز، دقت خوب در دبیهای پایین | دارای قطعات متحرک است و برای سیالات دارای ذرات معلق مناسب نیست | روغن، رزین، سوخت، مواد غلیظ و سیالات صنعتی ویسکوز |
طرز کار فلومتر آلتراسونیک
طرز کار فلومتر آلتراسونیک بر پایه ارسال و دریافت امواج صوتی با فرکانس بالا است. این دستگاه با استفاده از سنسورهای مخصوص، امواج آلتراسونیک را به داخل مسیر جریان ارسال می کند و سپس با بررسی تغییرات ایجاد شده در این امواج، سرعت حرکت سیال را محاسبه می کند. پس از به دست آمدن سرعت جریان، دستگاه با توجه به قطر لوله و سطح مقطع عبور سیال، مقدار دبی را نمایش می دهد.
در بسیاری از مدل های فلومتر آلتراسونیک، دو سنسور روی لوله یا در مسیر جریان قرار می گیرند. یکی از سنسورها موج صوتی را ارسال می کند و سنسور دیگر آن را دریافت می کند. زمانی که سیال درون لوله حرکت می کند، سرعت حرکت موج صوتی در جهت جریان و خلاف جهت جریان یکسان نیست. دستگاه این اختلاف زمان را اندازه گیری کرده و از روی آن سرعت سیال را تشخیص می دهد. این روش بیشتر در فلومترهای آلتراسونیک ترانزیت تایم استفاده می شود و برای سیالات تمیز مانند آب، روغن های سبک و محلول های شفاف کاربرد زیادی دارد.
در نوع دیگری از فلومتر آلتراسونیک، عملکرد دستگاه بر اساس اثر داپلر است. در این روش، موج صوتی به داخل سیال ارسال می شود و پس از برخورد با ذرات معلق یا حبابهای موجود در سیال بازتاب پیدا می کند. دستگاه تغییر فرکانس موج بازتابی را بررسی کرده و بر اساس آن سرعت جریان را محاسبه می کند. فلومتر آلتراسونیک داپلر بیشتر برای سیالاتی مناسب است که کاملاً شفاف نیستند و داخل آنها ذرات معلق، حباب یا مواد جامد ریز وجود دارد؛ مانند فاضلاب، دوغاب و برخی سیالات صنعتی.
در مدلهای کلمپی، سنسورها بدون برشکاری و بدون تماس مستقیم با سیال، روی سطح خارجی لوله نصب می شوند. این سنسورها امواج آلتراسونیک را از دیواره لوله عبور می دهند و اطلاعات لازم را به واحد پردازشگر دستگاه ارسال می کنند. سپس پردازنده فلومتر، دادههای دریافتی را تحلیل کرده و دبی لحظه ای، سرعت جریان و در برخی مدل ها حجم کل عبوری را نمایش می دهد. این نوع نصب باعث می شود اندازهگیری بدون توقف خط و بدون ایجاد افت فشار انجام شود.
برای عملکرد دقیق فلومتر آلتراسونیک، نصب صحیح سنسورها اهمیت زیادی دارد. عواملی مانند قطر لوله، جنس لوله، ضخامت دیواره، نوع سیال، دما، فشار، وجود حباب، رسوب داخل لوله و فاصله مناسب سنسورها روی دقت اندازه گیری اثر می گذارند. به همین دلیل، قبل از راه اندازی دستگاه باید اطلاعات فنی خط لوله به درستی وارد شود تا فلومتر بتواند محاسبات را با دقت بیشتری انجام دهد.
در مجموع، فلومتر آلتراسونیک با تحلیل رفتار امواج صوتی در جریان سیال کار می کند و بدون نیاز به قطعات متحرک، دبی را اندازه گیری می کند. همین ساختار باعث شده است این دستگاه در مقایسه با بسیاری از فلومترهای مکانیکی، استهلاک کمتر، نصب آسان تر و افت فشار ناچیزتری داشته باشد. طرز کار غیرتماسی و دقیق فلومتر آلتراسونیک، آن را به گزینه ای مناسب برای اندازهگیری جریان آب، سیالات صنعتی، فاضلاب و خطوط فرآیندی تبدیل کرده است.
نحوه نصب فلومتر آلتراسونیک
نحوه نصب فلومتر آلتراسونیک به نوع دستگاه، مدل سنسورها و شرایط خط لوله بستگی دارد. این فلومترها معمولاً در دو مدل اصلی کلمپی و اینلاین نصب می شوند. در مدل کلمپی، سنسورها روی سطح بیرونی لوله قرار می گیرند و نیازی به برشکاری، جوشکاری یا توقف کامل فرآیند وجود ندارد. اما در مدل اینلاین، فلومتر باید در مسیر لوله نصب شود و سیال از داخل بدنه دستگاه عبور کند.
برای نصب فلومتر آلتراسونیک کلمپی، ابتدا باید محل مناسبی روی لوله انتخاب شود. بهترین محل نصب، بخشی از خط لوله است که جریان در آن پایدار باشد و فاصله کافی از زانویی، شیر، پمپ، سه راهی و اتصالات دیگر داشته باشد. نصب سنسورها در نزدیکی این تجهیزات می تواند باعث ایجاد آشفتگی در جریان شود و دقت اندازه گیری را کاهش دهد. به همین دلیل، معمولاً توصیه می شود سنسورها روی یک بخش مستقیم و سالم از لوله نصب شوند.
پس از انتخاب محل نصب، سطح لوله باید کاملاً تمیز شود. وجود رنگ ضخیم، زنگ زدگی، گرد وغبار، چربی یا رسوب روی بدنه لوله می تواند انتقال امواج آلتراسونیک را ضعیف کند. در بسیاری از موارد، قبل از نصب سنسورها از ژل یا گریس کوپلنت استفاده می شود تا ارتباط صوتی بهتری بین سنسور و سطح لوله ایجاد شود. این مرحله نقش مهمی در افزایش دقت و پایداری اندازه گیری دارد.
در مرحله بعد، اطلاعات فنی خط لوله مانند قطر لوله، جنس لوله، ضخامت دیواره، نوع سیال، دمای کاری و واحد اندازه گیری در دستگاه وارد می شود. فلومتر بر اساس این اطلاعات، فاصله مناسب بین سنسورها را محاسبه می کند. سپس سنسورها طبق فاصله تعیین شده روی لوله قرار گرفته و با بست، ریل نصب یا نگهدارنده مخصوص محکم می شوند. نصب دقیق و هم راستا بودن سنسورها تأثیر زیادی بر کیفیت سیگنال و عملکرد دستگاه دارد.
در فلومترهای آلتراسونیک اینلاین، نصب به شکل مستقیم در مسیر خط انجام می شود. در این روش، بخشی از لوله بریده شده و فلومتر با اتصال فلنجی، رزوهای یا سایر اتصالات مناسب در مسیر جریان قرار می گیرد. هنگام نصب مدل اینلاین باید به جهت جریان، آب بندی صحیح، فشار کاری، هم راستایی لوله و شرایط مکانیکی خط توجه شود. نصب نادرست می تواند باعث نشتی، خطای اندازه گیری یا آسیب به دستگاه شود.
بعد از نصب سنسورها یا بدنه فلومتر، دستگاه باید راهاندازی و بررسی شود. در این مرحله کیفیت سیگنال، مقدار دبی نمایش داده شده، جهت جریان و پایداری عدد اندازه گیری کنترل می شود. اگر سیگنال ضعیف باشد، ممکن است لازم باشد محل سنسورها کمی تغییر کند، سطح لوله دوباره تمیز شود یا مقدار کوپلنت اصلاح شود. همچنین در صورت نیاز، تنظیمات دستگاه باید بر اساس شرایط واقعی خط بازبینی شود.
در مجموع، نصب صحیح فلومتر آلتراسونیک نقش مهمی در دقت و عملکرد آن دارد. انتخاب محل مناسب، تمیز کردن سطح لوله، وارد کردن اطلاعات درست، رعایت فاصله سنسورها و کنترل کیفیت سیگنال از مهم ترین مراحل نصب این دستگاه هستند. اگر این مراحل به درستی انجام شوند، فلومتر آلتراسونیک می تواند جریان سیال را با دقت مناسب، افت فشار ناچیز و بدون اختلال در عملکرد سیستم اندازه گیری کند.
