فلومتر جرمی میکروموشن

فلومترهای جرمی کوریولیس Micro Motion شرکت Emerson، با بیش از 45 سال نوآوری، طیف گسترده‌ای از محصولات را برای برآورده کردن نیازهای مختلف صنعتی ارائه می‌ دهند. این فلومترها برای اندازه‌گیری دقیق و قابل تکرار جریان جرمی مایعات، گازها و دوغاب‌ها طراحی شده‌اند. فناوری کوریولیس به‌کار رفته در این فلومترها، امکان اندازه‌گیری مستقیم جرم، چگالی و دما را بدون وجود قطعات متحرک در مسیر جریان فراهم می‌کند، که دقت و اطمینان بی‌نظیری را به همراه دارد.

یکی از مزایای فلومترهای کوریولیس، توانایی اندازه‌گیری همزمان جریان جرمی و چگالی سیال است. با استفاده از فرکانس نوسان لوله‌ های اندازه‌ گیری، میتوان چگالی سیال را به‌ دست آورد. این قابلیت، فلومترهای کوریولیس را برای کاربردهایی با چگالی و دمای متغیر، منحصربه‌ فرد می‌ سازد. هدف از این مقاله آشنایی با فلومترهای جرمی میکروموشن و انتخاب بهترین محصول برای نیازهای مختلف است.

انواع فلومتر جرمی میکروموشن

فلومترهای کوریولیس میکروموشن با بهره‌گیری از فناوری کوریولیس، در مدل‌ ها و سری‌ های متنوعی عرضه می‌ شوند که در ادامه مشهورترین مدل آن معرفی می شود:

فلومتر جرمی میکروموشن مدل ELITE

فلومترهای کویریولیس میکروموشن مدل ELITE برای ارائه اندازه‌گیری دقیق و قابل تکرار جریان جرمی، حجمی و چگالی در مایعات، گازها و سیالات چندفازی طراحی شده‌اند. این فلومتر جهت اندازه گیری جریان دو فازی قابل اعتماد برای چالش برانگیزترین کاربردها مورد استفاده قرار می گیرد.

فلومتر کوریولیس میکروموشن مدل ELITE بهترین گزینه برای کاربردهای بهداشتی، برودتی، فشار و دمای بالا است و با گسترده ترین طیف سایز، پروتکا ارتباطی و اتصالات فرآیندی ارائه می شود. تأییدیه Smart Meter Verification شرکت Emerson، ابزاری تشخیصی است که با فشردن یک دکمه، کالیبراسیون کامل و قابل ردیابی را به‌ صورت مداوم یا بر اساس تقاضا ارائه می‌ دهد. این ویژگی امکان نظارت بر عملکرد و یکپارچگی فلومتر را بدون نیاز به توقف فرآیند فراهم می‌ کند.

امکانات کالیبراسیون مطابق با استاندارد ISO/IEC 17025 در سطح جهانی، دقت بالایی ±0.014٪ را در اندازه‌ گیری‌ ها تضمین می‌ کنند. طراحی سنسور هوشمند در این فلومترها، نیاز به کالیبراسیون صفر در محل را کاهش داده و با استفاده از تشخیص‌ های داخلی، به‌ طور مداوم سلامت دستگاه را پایش می‌ کند.

دقت اندازه‌گیری در فلومترهای کوریولیس ELITE شرکت Emerson تابعی از دبی جرمی سیال است و از دما، فشار یا ترکیب سیال مستقل می‌ باشد. با این حال، افت فشار در سنسور به دمای عملیاتی، فشار و ترکیب سیال بستگی دارد. مشخصات و قابلیت‌ های این فلومترها بسته به مدل آن متفاوت است و برخی مدل‌ ها ممکن است آپشن های کمتری داشته باشند. تمام فلومترهایی که با نام CMF (شامل CMF، CMFHC، CMFS) شناخته می‌ شوند از سری فلومترهای ELITE هستند و دارای همان کیفیت سایر فلومترهای این سری می‌ باشند.

حرف در انتهای کد مدل پایه (CMF100M) نشان دهنده متریال قسمت های در تماس با سیال است به عنوان مثال فولاد ضد زنگ M = 316L و L = 304L فولاد ضد زنگ و H = آلیاژ نیکل C22 و P = فشار بالا و A = فولاد ضد زنگ 316L دما بالا و B = آلیاژ نیکل با دمای بالا C22 و Y = سوپر دوبلکس (UNS S32750) می باشد.

مشخصات فنی فلومتر جرمی میکروموشن مدل ELITE

• سایز فلومتر: 1/12 inch (DN2) - 12 inch (DN300)
• محدوده فشار: تا 6000 psig (414 barg)
• محدوده دما: 400- تا 662 درجه فارنهایت (240- تا 350 درجه سانتی گراد)
• گستره Turndown:  تا 30:1
• دقت (مایعات): 0.1% - 0.05% / 0.05% - 0.025%
• دقت (گازها): 0.25% / 0.20%

مزایای فلومتر جرمی میکروموشن مدل ELITE

• مناسب طیف گسترده ای از کاربردها از جمله بهداشتی، برودتی و فشار بالا
• دارای تمامی تاییدیه ها و گواهی هایفلومتر از جمله؛ CSA، ATEX، NEPSI، IECEx، Ingress Protection 66/67، SIL2، SIL3،  marine و custody transfer
• متریال متنوع شامل استنلس استیل 316L Stainless Steel یا هستلوی C-22 nickel alloy و  super-duplex
• دارای گسترده‌ترین محدوده دمای فرآیندی -400 درجه فارنهایت تا 662 درجه فارنهایت (240- تا 350 درجه سانتی‌گراد) و فشار تا 6000 psig
• عملکرد بی نظیر اندازه گیری جریان و چگالی را در چالش برانگیزترین کاربردهای مایع، گاز و دوغاب
• حساسیت و ثبات اندازه گیری بی نظیر و طراحی منحصر به فرد
• پشتیبانی از پروتکل‌های ارتباطی متنوع HART, Modbus, Ethernet/IP, PROFINET, FOUNDATION Fieldbus
• امکان تأیید کالیبراسیون و عملکرد فلومتر را بدون نیاز به توقف فرآیند با ابزار تشخیصی پیشرفته Smart Meter Verification (SMV)
• دقت بر اساس استانداردهای کالیبراسیون معتبر صنعتی ISO 17025/IEC 17025
• محدوده چگالی تا 5000 کیلوگرم بر متر مکعب (5 g/cm³) در همه مدل‌ ها

عملکرد فلومتر جرمی میکروموشن

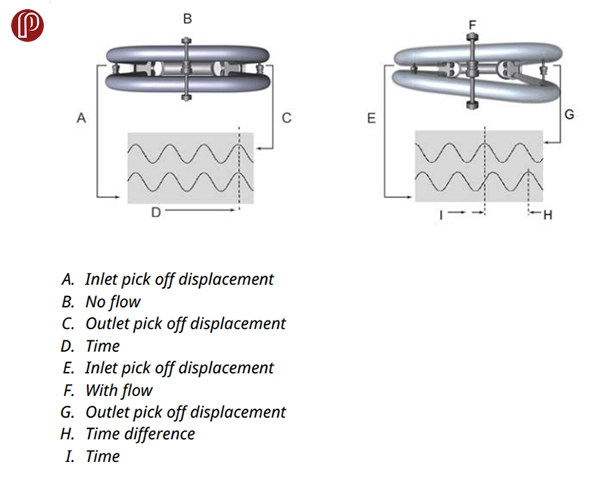

فلومترهای کوریولیس با بهره‌گیری از اصل نیروی کوریولیس، اندازه‌گیری دقیقی از جریان جرمی سیالات ارائه می‌ دهند. در این فلومترها سیال از درون لوله‌ های ارتعاشی عبور می‌ کند. در حالت بدون جریان، این لوله‌ ها به‌ صورت هم‌ فاز نوسان می‌ کنند. با ورود جریان، نیروی کوریولیس باعث پیچش لوله‌ها و ایجاد اختلاف فاز بین نوسانات ورودی و خروجی می‌ شود. این اختلاف فاز مستقیماً با نرخ جریان جرمی متناسب است و با اندازه‌گیری آن میتوان جریان جرمی را تعیین کرد.

علاوه بر این، فرکانس طبیعی نوسان لوله‌ ها به جرم سیال درون آنها وابسته است. تغییر در جرم سیال، فرکانس نوسان را تغییر می‌ دهد که از این تغییر برای محاسبه چگالی سیال استفاده می‌ شود. دما نیز به‌عنوان یک پارامتر اندازه‌گیری‌ شده در دسترس است و به‌ صورت داخلی برای جبران تأثیرات دما به کار می‌ رود.

قیمت فلومتر جرمی میکروموشن

فلومتر جرمی میکروموشن به عنوان یکی از دقیق‌ ترین و قابل اعتمادترین تجهیزات اندازه‌گیری جریان، نقش مهمی در صنایع مختلف ایفا می‌ کند. انتخاب صحیح و نگهداری مناسب این فلومترها، تضمین کننده عملکرد دقیق و طول عمر بالای آنها است.
