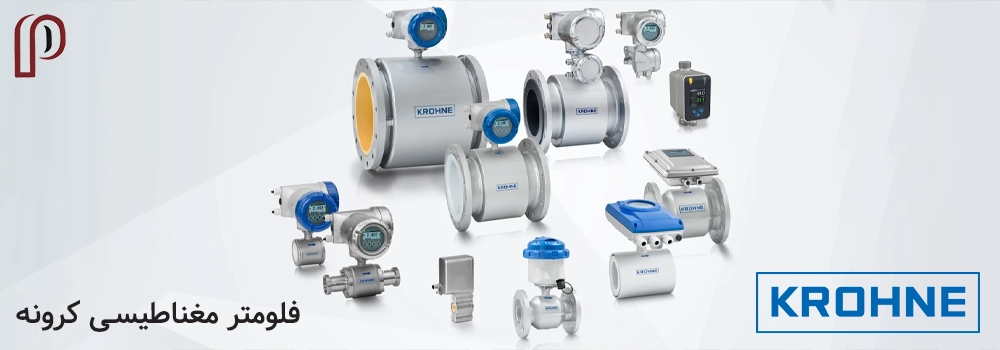

فلومتر مغناطیسی کرونه

فلومتر مغناطیسی کرونه (KROHNE Electromagnetic flowmeter) یا به اختصار (EMF) یکی از انواع فلومترهای پرکاربرد برند آلمانی کرونه است که به منظور اندازه‌گیری جریان حجمی مایعات رسانا در کاربردهای مختلف مانند انتقال مالکیت (custody transfer) و ایمنی تا سطح SIL 2/3 طراحی شده است.

این فلومترها با استفاده از متریال مختلف برای لاینر یا آستری، قابلیت استفاده در دامنه وسیعی از کاربردها از آب آشامیدنی تا مایعات بسیار چسبنده و خورنده را دارند و در اندازه‌های بزرگ تا 120 اینچ (DN3000) نیز تولید می شوند.

ساختار فلومتر مغناطیسی شامل یک لوله غیر مغناطیسی است که مایع رسانا از آن عبور می‌ کند. بر روی دیواره لوله، جفت الکترودهایی قرار دارند که ولتاژ القایی ناشی از جریان مایع در میدان مغناطیسی را اندازه‌گیری می‌ کنند. این ولتاژ القایی به‌ طور مستقیم با سرعت جریان متناسب است و به این ترتیب امکان اندازه‌گیری دقیق جریان را فراهم می‌ کند.

کرونه (KROHNE) به عنوان یک تولیدکننده پیشرو در زمینه فلومترهای الکترومغناطیسی، این تجهیزات را برای اندازه‌گیری دقیق جریان مایعات رسانا در صنایع مختلف طراحی کرده است. این  فلومترها بر اساس قانون القای فارادی عمل می‌ کنند و جریان را از طریق شناسایی ولتاژ القایی ناشی از حرکت مایع رسانا در میدان مغناطیسی اندازه‌ گیری می‌ کنند. هدف از این مقاله آشنایی با انواع رایج فلومتر مغناطیسی کرونه، بررسی مشخصات فنی و عوامل موثر بر قیمت آنها است.

پیکاتک مرجع خرید و فروش فلومتر در بازار ایران | لیست نمایندگی فروش و استعلام آخرین قیمت

قیمت فلومتر مغناطیسی کرونه

فلومترهای مغناطیسی کرونه بر اساس مشخصات فنی قیمت های متفاوتی دارند به عنوان مثال فلومترهای بزرگ با نرخ اندازه گیری جریان بالا و دارای تاییدیه های مختلف مطابق با الزامات صنعتی از قیمت بالایی برخوردار هستند. همچنین هنگام خرید فلومتر مغناطیسی کرونه توجه نمایید که علاوه بر شرایط بازار و نوسان دلار، قیمت فلومتر تحت تاثیر عوامل زیر قرار می گیرد:

سایز فلومتر بر حسب اینچ یا DIN
نوع اتصال (فلنجی، ویفری، کلمپی و ...)
محدوده اندازه گیری جریان
متریال بدنه، لاینر و الکترودها
دقت اندازه گیری
نوع سیگنال خروجی و پروتکل ارتباطی
درجه حفاظتی بدنه (IP)
تاییدیه ضدانفجار، دریایی و بهداشتی

فروشگاه تخصصی ابزار دقیق پیکاتک انواع فلومترهای مغناطیسی یا مگنتیک کرونه مدل های OPTIFLUX و WATERFLUX را با بهترین کیفیت و قیمت مناسب به فروش می رساند. در بالای این صفحه تمامی محصولات فلومتر مغناطیسی کرونه موجود در پیکاتک قابل مشاهده است با انتخاب هر فلومتر می توانید در مورد مشخصات فنی و قیمت آن اطلاعات کسب نمایید.

میتوانید جهت کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت فلومتر مغناطیسی کرونه با کارشناسان فروش ما تماس بگیرید.

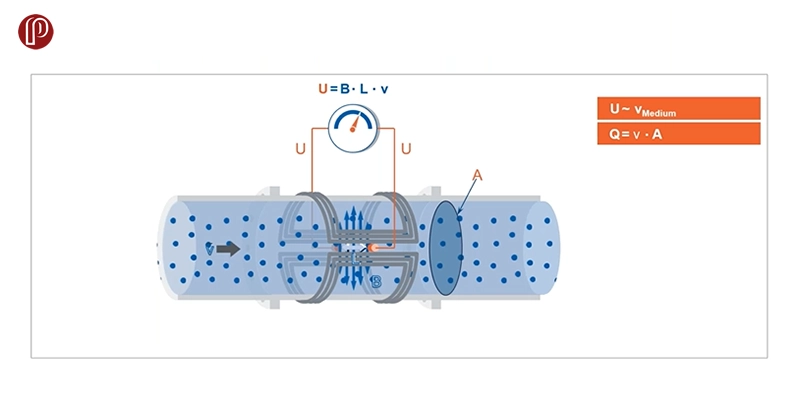

عملکرد فلومتر مغناطیسی کرونه

در فلومتر مغناطیسی سیال رسانا از داخل یک لوله عایق الکتریکی و میدان مغناطیسی عبور می کند و  این میدان مغناطیسی توسط جریانی که از یک جفت سیم‌ پیچ عبور می‌ کند ایجاد می‌ شود. در داخل سیال، ولتاژی به نام U تولید می‌ شود که به این صورت تعریف می شود (U = v * k * B * D).

ولتاژ سیگنال U توسط الکترودها اندازه‌گیری می‌ شود و به طور مستقیم با سرعت جریان متوسط v و در نتیجه نرخ جریان Q مرتبط است. برای تقویت ولتاژ سیگنال، فیلتر کردن آن و تبدیل آن به سیگنالی که قابل جمع‌ آوری، ضبط و پردازش باشد، از یک مبدل سیگنال یا ترانسمیتر استفاده می‌ شود.

انواع فلومتر مغناطیسی کرونه

فلومترهای مغناطیسی کرونه در انواع مختلفی بر اساس نام های تجاری (WATERFLUX، OPTIFLUX، BATCHFLUX، POWERFLUX، AF-E 400،DWM 2000، FLEXMAG 4050)، نوع سیگنال خروجی (آنالوگ 4 تا 20 میلی آمپر، پالسی، فرکانسی، PROFINET، Profibus-DP، Profibus-PA، FOUNDATION Fieldbus، Modbus RTU، IO-Link،HART)، الزامات صنعتی (انتقال مالکیت (CT)، Ex، عملکرد ایمنی (SIL)، بهداشتی، دریایی، هسته ای، آب آشامیدنی) ارائه می شوند.

در حال حاضر کرونه دارای 31 فلومتر مغناطیسی است که در این مقاله به معرفی 10 محصول معروف و پر فروش آن می پردازیم:

• فلومتر مغناطیسی کرونه OPTIFLUX 1000 شامل مدل های OPTIFLUX 1050، OPTIFLUX 1100 ، OPTIFLUX 1300
• فلومتر مغناطیسی کرونه OPTIFLUX 2000 شامل مدل های OPTIFLUX 2100 ، OPTIFLUX 2050 ، OPTIFLUX 2300
• فلومتر مغناطیسی کرونه OPTIFLUX 4000 شامل مدل های  OPTIFLUX 4400 ،OPTIFLUX 4300 ،OPTIFLUX 4100 ، OPTIFLUX 4050
• فلومتر مغناطیسی کرونه OPTIFLUX 5000 شامل مدل های OPTIFLUX 5100 ،OPTIFLUX 5300
• فلومتر مغناطیسی کرونه OPTIFLUX 6000 شامل مدل های OPTIFLUX 6300، OPTIFLUX 6100، OPTIFLUX 6050
• فلومتر مغناطیسی کرونه OPTIFLUX 7000 شامل مدل OPTIFLUX 7300
• فلومتر مغناطیسی کرونه WATERFLUX3000 شامل مدل های WATERFLUX3300، WATERFLUX3100، WATERFLUX3070، WATERFLUX3050
• فلومتر مغناطیسی کرونه POWERFLUX 4000 شامل مدل های POWERFLUX 4300، POWERFLUX 4030
• فلومتر مغناطیسی کرونه POWERFLUX 5000 شامل مدل های POWERFLUX 5300 ، POWERFLUX 5030
• فلومتر مغناطیسی کرونه TIDAFLUX 2000

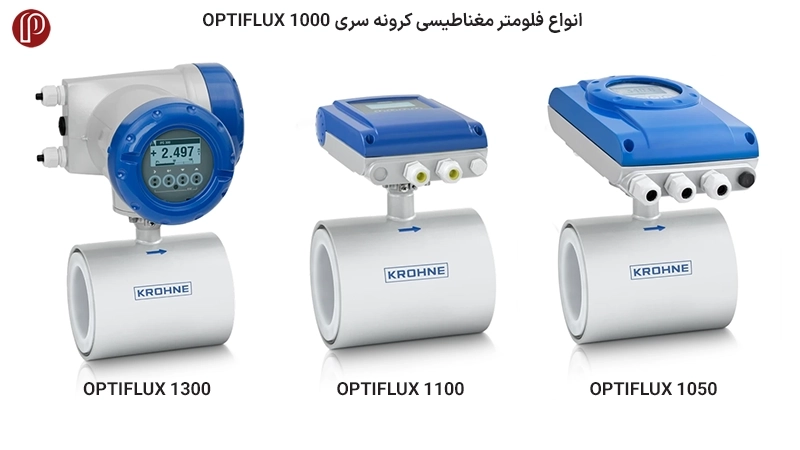

فلومتر مغناطیسی کرونه OPTIFLUX 1000

فلومتر مغناطیسی کرونه OPTIFLUX 1000 با اتصال ویفری (بدون فلنجی) و ویژگی هایی نظیر وزن سبک، نصب سریع و آسان، طراحی فشرده، عملکرد عالی و قیمت مقرون به صرفه در طیف گسترده ای از کاربردها استفاده می شود.

این فلومترها با آستر PFA بسیار مقاوم و الکترودهای هستلوی (Hastelloy) طراحی شده‌اند که مقاومت شیمیایی عالی را ارائه می‌ دهند. به همین دلیل، این فلومترها در صنایع فرآیندی مختلفی از جمله آب و فاضلاب، کشاورزی، انرژی و برق و بسیاری از کاربردهای دیگر مورد استفاده قرار می‌ گیرند.

فلومتر مغناطیسی OPTIFLUX 1000 در محدوده سایز از DN10 تا DN150 و 3/8 تا 6 اینچ مطابق با استانداردهای EN 1092، DIN، ANSI و JIS تولید می شود. این فلومتر با انواع ترانسمیتر یا مبدل سیگنال IFC 050، IFC 100، IFC 300 و IFC 400 به کار می رود و در ادامه یکی از مدلهای فلومتر مغناطیسی با ترانسمیترهای مختلف OPTIFLUX 1050، OPTIFLUX 1100 و OPTIFLUX 1300 معرفی می شود.

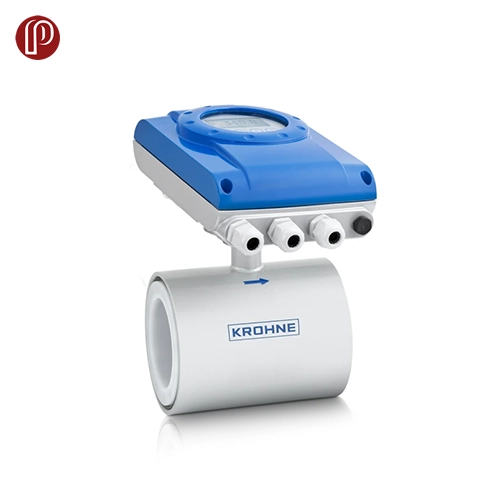

فلومتر مغناطیسی کرونه مدل OPTIFLUX 1050

فلومتر الکترومغناطیسی (EMF) مدل OPTIFLUX 1050 مقرون به صرفه دارای اتصال فرآیندی بدون فلنج یا ویفری است و برای کاربردهای مختلف مایعات رسانا (≥ 5 μS/cm) با محتوای جامد کم (تا 10٪) طراحی شده است.

این فلومتر به‌ ویژه در صنایع آب و فاضلاب و کشاورزی استفاده می شود، کاربردهایی که دقت بسیار بالا، تشخیص گسترده یا گزینه‌های متنوع ارتباطی در اولویت نمی باشند. ایزولاسیون اضافی تجهیز الکترونیکی و محفظه آن، این فلومتر را برای استفاده در مناطق با رطوبت شدید نیز مناسب می‌ سازد.

مزایای فلومتر مغناطیسی کرونه OPTIFLUX 1050

• طراحی ویفری سبک و فشرده برای جابجایی آسان و نصب صرفه جویی در فضا
• قیمت مقرون به صرفه
• مقاومت شیمیایی عالی
• بدون افت فشار
• غیر حساس به ارتعاشات
• اندازه گیری های دو جهته
• فاقد قطعات متحرک داخلی و عدم نیاز تعمیر و نگهداری
• کاربرد در سیستم های اختلاط، بچینگ و دوز، سیستم های فیلتراسیون، کنترل پمپ
•  نظارت بر جریان آب، سیستم های اطفاء حریق، اختلاط فوم، کنترل سیستم های اسپرینکلر
• سیستم های انتقال حرارت و سرمایش

مشخصات فنی فلومتر مغناطیسی کرونه مدل OPTIFLUX 1050

• فشار فرآیندی: حداکثر 16 barg و 230 psig
• دمای فرآیندی: 25- تا 120 درجه سانتی گراد/ 13- تا 248 درجه فارنهایت
• متریال لاینر: PFA
• تاییدیه های دریایی: ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
• خروجی ها: 4 تا 20 میلی آمپر/ Pulse/ Frequency / Status/ HART/ Modbus RTU
• سایز فلومتر: DN10 تا DN150 و 3/8 تا 6 اینچ

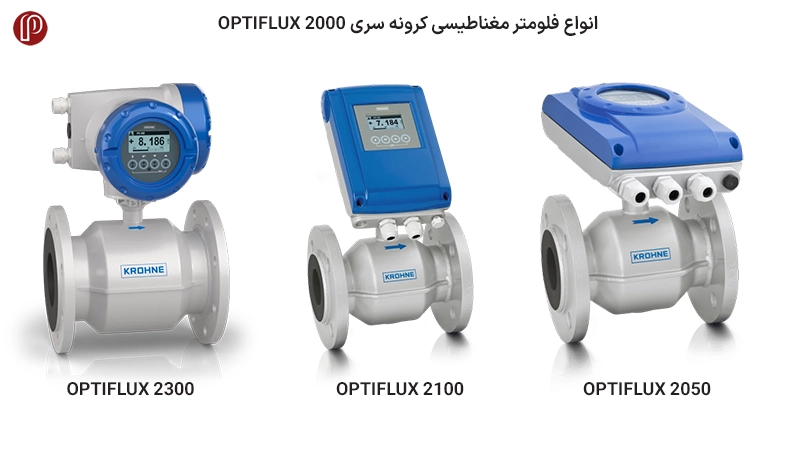

فلومتر مغناطیسی کرونه OPTIFLUX 2000

سنسورهای OPTIFLUX 2000 با ترانسمیترهای مختلف مانند IFC 050، IFC 100 یا IFC 300 استفاده می‌ شوند و فلومترهای OPTIFLUX 2050، OPTIFLUX 2100 و OPTIFLUX 2300 را تشکیل می‌ دهند.

فلومتر OPTIFLUX 2000 برای برآورده کردن نیازهای تمامی کاربردهای آب و فاضلاب از جمله آب‌ های زیرزمینی، آب آشامیدنی، فاضلاب، لجن، آب صنعتی و آب شور طراحی شده است. این فلومتر دارای وسیع‌ ترین محدوده اندازه از DN25 تا DN3000 می‌ باشد.

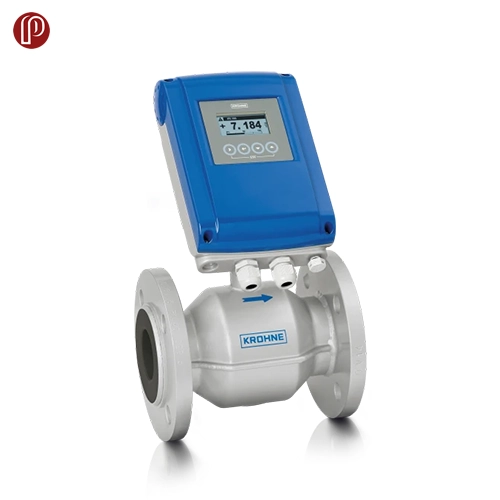

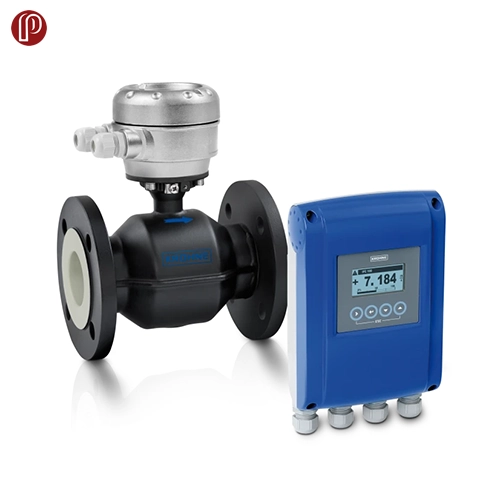

فلومتر مغناطیسی کرونه مدل OPTIFLUX 2100

 فلومتر الکترومغناطیسی OPTIFLUX 2100 برای کاربردهای استاندارد در زمینه آب و فاضلاب با متریال لاینر مقاوم در برابر شیمیایی طراحی شده است. این فلومتر یک راه‌حل ایده‌آل برای تمامی کاربردهای عمومی جریان است که در آن اندازه‌گیری جریان قابل اعتماد با دقت مناسب، اما نه بسیار بالا، مورد نیاز است.

متریال آستری مقاوم در برابر سایش و طراحی بدون قطعات متحرک، OPTIFLUX 2100 را به یک جایگزین مؤثر برای فلومترهای مکانیکی آب در شبکه‌های توزیع آب آشامیدنی تبدیل کرده است. فلومتر مغناطیسی OPTIFLUX 2100 همچنین دارای مجموعه‌ای از تاییدیه‌های لازم برای اندازه‌گیری آب آشامیدنی است و با استفاده از ابزار سرویس OPTICHECK، می‌ توان تأیید کامل فلومتر را بدون وقفه و در محل انجام داد.

مزایای فلومتر مغناطیسی کرونه  OPTIFLUX 2100

• فلومتر کاملاً جوش داده شده بدون نیاز به تعمیر و نگهداری
• لاینرهای مقاوم برای آب آشامیدنی
• اندازه گیری جریان دو جهته در محدوده دینامیکی گسترده
• طول عمر ثابت و بی نظیر
• دقت اندازه گیری استاندارد ± 0.3٪ یا ± 1mm/s مقدار اندازه گیری شده (MV)
• کالیبراسیون مرطوب استاندارد
• دارای انواع مدل های فشرده و کنترل از راه دور (wall mount)
• متریال لاینر PP یا لاستیکی سخت مناسب برای مواد شیمیایی
• مطابق با استانداردهای ضدانفجار و آب آشامیدنی
• فاقد قطعات متحرک، بدون سایش و افت فشار
• قابلیت تشخیص رسانایی، خطای الکترود، دمای محیط و فرآیند و غیره

مشخصات فنی فلومتر مغناطیسی کرونه مدل OPTIFLUX 2100

• متریال لاینر: پلی پروپیلن (PP)، لاستیک سخت
• خروجی ها: 4 تا 20 میلی آمپر، پالس، فرکانس، وضعیت، HART
• سایز اتصال فلنجی: EN (1092-1): DN25…1200 و  ASME (B 16.5): 1…48 و JIS (B 2220): 25…1000A
• دمای فرآیندی: 5- تا 90 درجه سانتی گراد/ 23 تا 194 درجه فارنهایت
• فشار فرآیندی: حداکثر 40 barg و 580 psig
• تاییدیه های دریایی: ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
• تاییدیه های ضد انفجار: ATEX, IECEx, NEPSI, FM, CSA
• تاییدیه های آب آشامیدنی: DVGW, NSF, TZW, KTW, WRAS, KIWA, ACS
• درجه حفاظت بدنه: نسخه فشرده تا IP69، نسخه از راه دور IP68

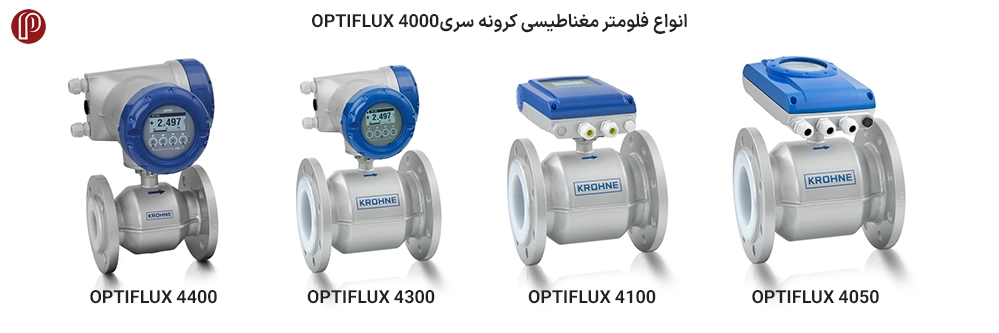

فلومتر مغناطیسی کرونه OPTIFLUX 4000

سنسورهای مغناطیسی کرونه مدل OPTIFLUX 4000 با انواع ترانسمیترهای IFC 050، IFC 100، IFC 300، IFC 400 به کار گرفته می شود و در نهایت با نام های تجاری  OPTIFLUX 4400 ،OPTIFLUX 4300 ،OPTIFLUX 4100 ، OPTIFLUX 4050 عرضه می شود.

فلومتر OPTIFLUX 4000 برای پاسخگویی به نیازهای متنوع صنایع مختلف از جمله صنایع شیمیایی، خمیر و کاغذ، آب و فاضلاب، مواد معدنی، آهن، فولاد و فلزات، داروسازی و صنعت نفت و گاز طراحی شده است.

این فلومتر دارای طول عمر ثابت و بی‌ نظیری است که این ویژگی به واسطه ساختار کاملاً جوش‌داده شده، عدم وجود قطعات متحرک و استفاده از مواد آستر مقاوم در برابر سایش تضمین می‌ شود.

فلومتر OPTIFLUX 4000 حتی در محیط‌های سخت یا با سیالات خورنده و ساینده نیز قابل استفاده است. به عنوان مثال، می‌ توان به تزریق آب تحت فشارهای بالا تا 1500 بار (21755 psi)، تاسیسات زیر دریا، دوغاب با محتوای جامد بسیار بالا، محلول‌ها و اسیدهای قلیایی،  سفیدکننده و غیره اشاره کرد.

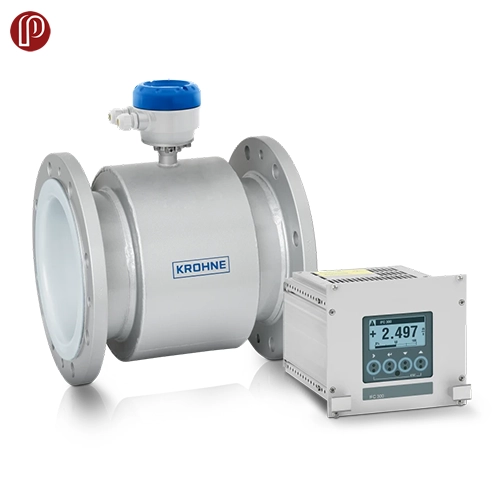

فلومتر مغناطیسی کرونه مدل OPTIFLUX 4300

فلومتر مغناطیسی OPTIFLUX 4300 برای کاربردهای فرآیندی پیشرفته با مایعات خورنده طراحی شده است. این فلومتر با سطح عملکرد بالا به‌ویژه برای کاربردهای حیاتی که به دقت بالا و عملکردهای تشخیصی متنوع نیاز دارند، ایده‌آل است.

فلومتر OPTIFLUX 4300 امکان اندازه‌گیری قابل اعتماد را حتی در شرایط بسیار سخت فرآیندی با دماهای تا +180 درجه سانتی‌گراد (356 درجه فارنهایت)، رسانایی کم (≥1 µS/cm)، محتوای جامد بالا (تا 70٪) و فشارهای بالا (تا 1500 بار / 21751 psi) فراهم می‌ کند.

برای کاربردهای انتقال مالکیت (custody transfer)، فلومتر مغناطیسی OPTIFLUX 4300 دارای مجموعه‌ای گسترده از تاییدیه‌ها از جمله OIML R49 و R117 یا MI-001 و MI-005 است. همچنین می‌ تواند برای اندازه‌ گیری جریان در شبکه‌ های گرمایش منطقه‌ای که نیاز به تایید MI-004 دارند، مورد استفاده قرار گیرد.

این فلومتر مغناطیسی کرونه در محدوده گسترده سایز تا DN3000 یا  120 اینچ موجود است و دارای تاییدیه های ضد انفجار برای کاربرد در مناطق خطرناک می باشد.

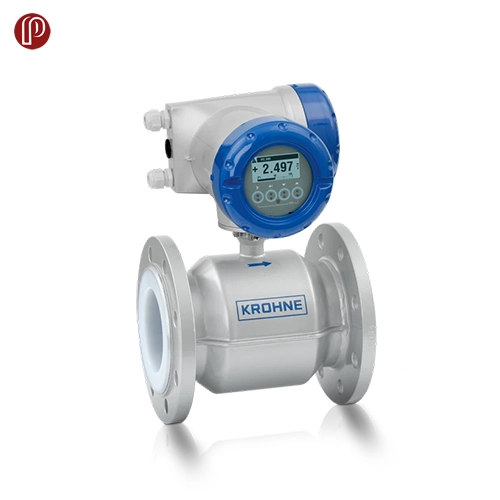

مزایای فلومتر مغناطیسی کرونه مدل OPTIFLUX 4300

• اندازه گیری جریان دو جهته (turn down ratio: 1000:1)
• پوشش های خارجی اپشنال برای نصب در دریا یا زیر خاک (همچنین مطابق با ISO 12944)
• طیف گسترده ای از متریال الکترودها
• دارای 3 مدل ترانسمیتر وال مونت، فیلدمونت و رک مونت
• دقت اندازه گیری استاندارد ± 0.2% یا ± 1mm/s مقدار اندازه گیری شده (MV)
• بررسی در محل فلومتر با ابزار سرویس OPTICHECK
• فلومتر گسترده و تشخیص فرآیند (شامل NE 107)
• متریال لاینر PTFE، PFA، ETFE، لاستیک سخت یا لاستیک نرم برای مقاومت شیمیایی و سایش عالی

مشخصات فنی فلومتر مغناطیسی کرونه مدل OPTIFLUX 4300

• سایز فلومتر:  تا DN3000 یا  120 اینچ
• فشار فرآیندی: حداکثر 40 barg و 580 psig
• دمای فرآیندی: 40- تا 180 درجه سانتی گراد/ 40- تا 356 درجه فارنهایت
• خروجی ها: 3x 4…20 mA, HART ,Modbus, FF, Profibus-PA/DP, PROFINET
• متریال لاینر: (PFA)، (PTFE)، (PUR)، (ETFE)، لاستیک نرم
• تاییدیه های ضد انفجار: ATEX, cQPSus, IECEx, NEPSI, EAC Ex, INMETRO, FM, CSA, KCs, PESO, IA
• تاییدیه های دریایی: ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
• تاییدیه های بهداشتی (Hygienic): FDA
• تاییدیه های انتقال مالکیت (Custody transfer): MI-001, MI-004, MI-005, OIML R117, OIML R49

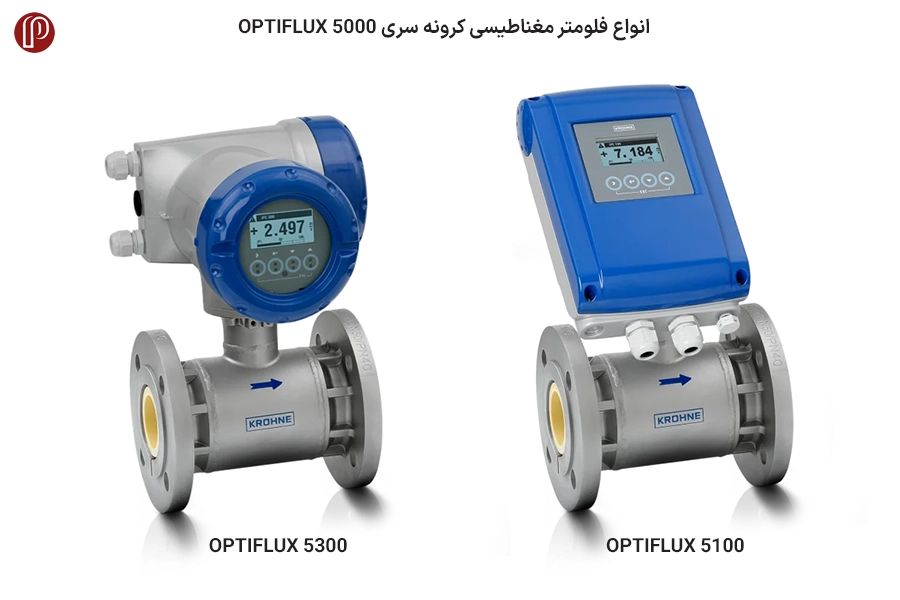

فلومتر مغناطیسی کرونه OPTIFLUX 5000

فلومتر مغناطیسی OPTIFLUX 5000 یکی از دقیق‌ ترین فلومترهای موجود در بازار است که نتیجه طراحی خاص لوله با قطعات مخروطی شکل می‌ باشد که به بهینه‌سازی مشخصات جریان کمک می‌ کند. از جمله مزایای این سری فلومترها میتوان به ثبات و دقت استثنایی در طولانی‌ مدت، سازگاری با سیالات بسیار خورنده و ساینده و مقاومت کامل در برابر خلأ با آسترهای سرامیکی پیشرفته اشاره کرد.

نسخه ویفری این فلومتر در اندازه‌های DN2.5 تا DN100 ( 1/10 اینچ تا 4 اینچ) در دسترس است و میتوان آن را با ترانسمیترهای IFC 050، IFC 100، IFC 300 و IFC 400 استفاده کرد. دو مدل از فلومترهای OPTIFLUX 5000 در شکل زیر مشاهده می شود.

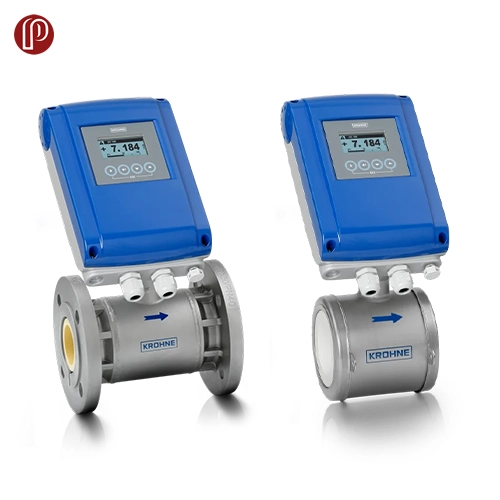

فلومتر مغناطیسی کرونه مدل OPTIFLUX 5100

فلومتر الکترومغناطیسی کرونه مدل OPTIFLUX 5100 با استفاده از یک لوله اندازه‌گیری سرامیکی و تکنولوژی پیشرفته، برای اندازه‌ گیری و نظارت بر جریان سیالات در صنایع فرآیندی طراحی شده است. این تجهیز به‌ویژه برای کاربردهای صنعتی در فرآوری شیمیایی، بخش مواد معدنی و همچنین در هر صنعتی که با مایعات بسیار خورنده یا ساینده سروکار دارد، مناسب است.

فلومتر مغناطیسی OPTIFLUX 5100 یک راه‌ حل ایده‌ آل برای شرایط سخت فرآیندها با دماهای تا +180 درجه سانتی‌گراد (معادل +356 درجه فارنهایت)، مواد شیمیایی خورنده و محتوای جامد تا 10٪ می‌ باشد. این فلومتر به دلیل ترکیب منحصر به فرد خواص مواد مانند سختی سطح، کیفیت پرداخت، استحکام مکانیکی، و مقاومت در برابر خوردگی و شوک دما، برتری قابل توجهی نسبت به سایر فلومترها با لاینر سنتی دارد.

مدل OPTIFLUX 5100 در دو نسخه فلنج‌ دار و بدون فلنج (ویفری) تولید می‌ شود و هر دو نسخه مقاوم در برابر خلأ هستند و با دستورالعمل‌های تجهیزات فشار مطابقت دارند. همچنین این فلومتر دارای تأییدیه‌های ضد انفجار برای استفاده در مناطق خطرناک است.

 مزایای فلومتر مغناطیسی کرونه مدل OPTIFLUX 5100

• اندازه گیری جریان دو جهته (turn down ratio: 1000:1)
• مقاومت بالا در برابر سیالات بسیار خورنده و ساینده
• کاملاً مقاوم در برابر خلاء با مواد سنسور سرامیکی با تکنولوژی بالا
• اولین فلومتر مغناطیسی با لوله اندازه گیری سرامیکی برای مطابقت با دستورالعمل تجهیزات فشار
• مقاومت بالا در برابر خوردگی و شوک های دما
• قابلیت تشخیص شامل هدایت، خطای الکترود، دمای محیط و فرآیند و غیره
• دقت اندازه گیری استاندارد ± 0.3٪ یا ± 1mm/s مقدار اندازه گیری شده (MV)
• دارای اتصال ویفری و فلنجی
• بدون قطعات متحرک، بدون سایش و افت فشار
• بررسی در محل فلومتر با ابزار سرویس OPTICHECK

مشخصات فنی فلومتر مغناطیسی کرونه مدل OPTIFLUX 5100

• فشار فرآیندی: حداکثر 40 barg و 580 psig
• دمای فرآیندی: 40- تا 180 درجه سانتیگراد / 40- تا 356 درجه فارنهایت
• اتصال: فلنجی EN (1092-1): DN15…300 و ASME (B 16.5): ½...12
• متریال لاینر: سرامیک (ZrO2 یا Al2O3)
• تاییدیه های دریایی: ABS, BV, CCS, DNV, KR, LR, NK, RINA, CRS, IRS, PRS, RS
• تاییدیه های بهداشتی: FDA, EC 1935/2004
• خروجی ها: 4 تا 20 میلی آمپر، Pulse, Frequency, Status، HART

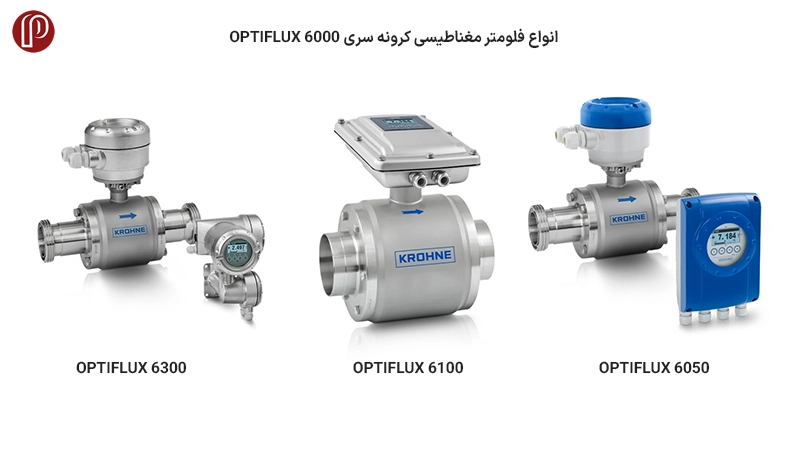

فلومتر مغناطیسی کرونه OPTIFLUX 6000

فلومتر مغناطیسی کرونه مدل OPTIFLUX 6000 به‌طور خاص برای حفظ تمیزی و استریل بودن مطابق با سخت‌گیرانه‌ترین الزامات صنایع غذایی، آشامیدنی و داروسازی طراحی شده است. این فلومتر فاقد هرگونه شکاف یا نقطه کوری است و امکانات کامل CIP/SIP را ارائه می‌ دهد. همچنین، این دستگاه مطابق با الزامات FDA برای متریال قسمت های در تماس با مواد غذایی  تولید شده و تأییدیه‌های EHEDG و 3A را دارد.

نصب و راه اندازی فلومتر OPTIFLUX 6000 آسان است و با ترانسمیتر مستقیما روی سنسور یا جداگانه نصب می شود بنابراین می‌توان آن را در مکان‌ هایی که دسترسی به آن دشوار است به دلیل دماهای بالا یا ارتعاشات نصب کرد. فلومتر KROHNE علاوه بر اتصالات انتهایی جوش، مجموعه‌ای گسترده از اتصالات بهداشتی دیگر از جمله DIN 11851، DIN 11864، کلمپی و SMS را ارائه می‌دهد.

دقت این فلومتر حتی در جریان‌های نوسانی نیز حفظ می‌ شود و در شرایطی که سیال دارای رسانایی پایینی باشد مانند گلوکز یا کنسانتره میوه دستگاه همچنان عملکرد مطلوب خود را ارائه می‌دهد. با توجه به پوشش تقویت‌ شده خود، این فلومتر یک راه‌حل بهینه برای کاربردهایی است که ممکن است دماهای بالا یا اثرات خلأ را تجربه کنند. همچنین، ساختار بهداشتی تایید شده برای قطرهای بزرگ‌تر تا DN150 نیز در دسترس است، زیرا با افزایش حجم تولید صنعتی آبجو، شراب، شیر و سایر نوشیدنی‌ها، نیاز به لوله‌ های بزرگ‌ تر نیز افزایش یافته است.

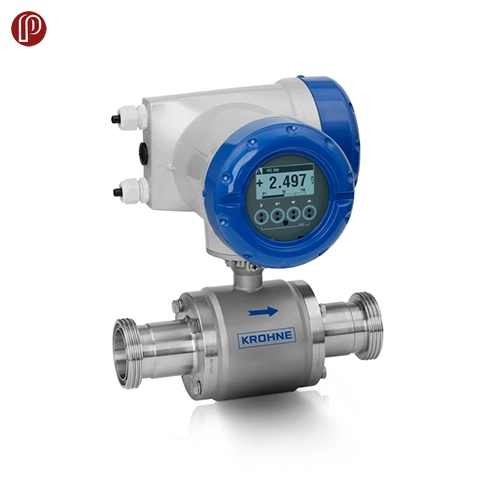

فلومتر مغناطیسی کرونه مدل OPTIFLUX 6300

فلومتر مغناطیسی OPTIFLUX 6300 برای کاربردهای بهداشتی پیشرفته در صنعت مواد غذایی طراحی شده است. این فلومتر با کیفیت بالا به‌ویژه برای کاربردهای مخلوط، دوز یا پر کردن که نیاز به دقت بالا (± 0.2٪ از مقدار اندازه‌گیری شده) و تشخیص‌های گسترده دارد، مناسب است.

این دستگاه قادر است حتی برای مایعات با رسانایی کم (≥ 1 میکروS/cm) مانند گلوکز و کنسانتره میوه نیز مورد استفاده قرار گیرد. فلومتر OPTIFLUX 6300 دارای گواهینامه‌های 3A و EHEDG است و با طول نصب مخصوص صنعت ارائه می‌ شود.

طراحی آن به گونه‌ای است که هیچ شکاف، درز یا نقطه کوری ندارد و به‌طور خاص برای حفظ تمیزی و استریل بودن طراحی شده است، بنابراین با سخت‌گیرانه‌ ترین الزامات صنعت غذا و نوشیدنی مطابقت دارد. به‌دلیل پوشش PFA تقویت‌شده، OPTIFLUX 6300 در برابر دماهای بالای فرآیند (تا +140 درجه سانتی‌گراد / +284 درجه فارنهایت) و خلأ مقاومت می‌ کند و میتوان از آن در روش‌های تمیز کردن CIP یا SIP استفاده کرد.

علاوه بر اتصالات فلنج و انتهای جوش، این فلومتر گزینه‌های متعددی از اتصالات بهداشتی از جمله DIN 11851، DIN 11864، کلمپی و SMS را ارائه می‌ دهد و همچنین با گزینه‌های مختلف ارتباط دیجیتال سازگار است.

مزایای فلومتر مغناطیسی کرونه OPTIFLUX 6300

• طراحی شده برای مایعات رسانا ≥1μS/cm (آب: ≥20μS/cm)
• مناسب برای محتوای جامد تا 70٪، به عنوان مثال ماست با تکه های میوه و غیره
• دقت اندازه گیری استاندارد ± 0.2% یا ± 1mm/s مقدار اندازه گیری شده (MV)
• دارای گستره اندازه گیری  (turn down ratio: 1000:1)
• آستر PFA تقویت شده با شبکه فولادی ضد زنگ تعبیه شده برای مقاومت در برابر خلاء
• دارای گواهینامه 3A، EHEDG. مطابق با مقررات FDA و EC1935/2004
• واشر L شکل منحصر به فرد از انبساط واشر برای افزایش طول عمر جلوگیری می کند
• دارای چند مدل با ترانسمیترهای نسخه فشرده یا نسخه از راه دور با محل نصب دیواری، میدانی و غیره
• کاربردهای پیشرفته بهداشتی (صنایع غذایی و آشامیدنی) و مناسب برای کارخانه های تولید در مقیاس بزرگ با قطر تا 6 اینچ

مشخصات فنی فلومتر مغناطیسی کرونه OPTIFLUX 6300

• فشار فرآیندی: حداکثر 40 barg و 580 psig
• دمای فرآیندی: -40…+140 درجه سانتی گراد/ -40…+284 درجه فارنهایت
• اتصال: کلمپی، جوشی، رزوه ای و فلنجی
• متریال لاینر: Perfluoroalkoxy alkane (PFA)
• تاییدیه های ضد انفجاری: ATEX, IECEx, NEPSI, EAC Ex, INMETRO, FM, CSA, KCs, PESO, IA
• تاییدیه های بهداشتی: FDA, 3A, EHEDG, EC 1935/2004
• خروجی ها: 4 تا 20 میلی آمپر، Limit switches, Pulse, Frequency, Status، FOUNDATION™ fieldbus, HART^®, Profibus-PA, Profibus-DP, Modbus RTU, PROFINET

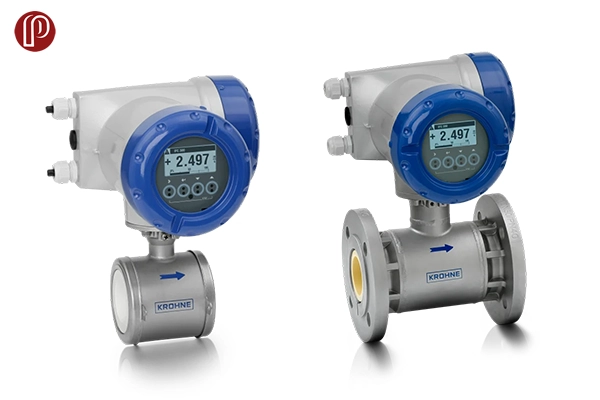

فلومتر مغناطیسی کرونه مدل OPTIFLUX 7300

جریان‌سنج الکترومغناطیسی OPTIFLUX 7300 برای اندازه‌گیری مایعات با رسانایی (≥0.05 μS/cm) طراحی شده است. این فلومتر به‌ویژه برای کاربردهایی که در سیالات بسیار چسبنده و چرب وجود دارد و احتمال تشکیل لایه عایق وجود دارد، مناسب است.

این فلومتر همچنین انتخاب اول برای کاربردهایی است که شامل لرزش و نویز زیاد و همچنین مواد شیمیایی اکسیدکننده، ساینده یا سمی می‌ باشند. ساختار لوله سرامیکی این فلومتر مقاوم در برابر نشتی، خلأ و دما بوده و مطابق با مقررات صنایع غذایی (FDA، EC1934/2004) طراحی شده است.

الکترودهای OPTIFLUX 7300 به‌ صورت صفحات خازنی با مساحت بزرگ طراحی شده‌اند که در پشت آستر سرامیکی نصب شده‌اند. برخلاف فلومترهای مغناطیسی معمولی، این الکترودها هیچ تماس مستقیمی با مایع فرآیند ندارند.

دریافت سیگنال خازنی بدون تماس بین سیال و الکترود، امکان اندازه‌گیری قابل اعتماد را حتی در صورت تجمع سیال غیررسانا بر روی دیواره لوله فراهم می‌ کند. این فلومتر به همراه اتصالات فلنج یا نسخه ویفری (بدون فلنج) عرضه می‌ شود و دارای تشخیص پیشرفته و چندین گزینه ارتباط دیجیتال است.

مزایای فلومتر مغناطیسی کرونه مدل OPTIFLUX 7300

• مقاومت شیمیایی بالا برای سیالات خورنده، سمی و ساینده
• اندازه گیری پایدار در کاربردهای پر سر و صدا، بدون عایق الکترودها
• جنس سنسور سرامیکی با نفوذ 100٪
• ثبات و دقت طولانی مدت عالی
• سنسور گسترده و تشخیص فرآیند (شامل NE 107)
• دارای انواع اتصال فلنجی و ویفری
• طراحی فلنجی بسیار مستحکم برای سازه های با لرزش شدید
• مناسب برای کاربردهای بهداشتی (منطبق با FDA، EC1935/2004؛ دارای گواهی EHEDG)

مشخصات فنی فلومتر مغناطیسی کرونه مدل OPTIFLUX 7300

• متریال لاینر: Ceramic (ZrO2 or Al2O3)
• خروجی ها: 4 تا 20 میلی آمپر، Limit switches, Pulse, Frequency, Status، FOUNDATION™ fieldbus, HART^®, Profibus-PA, Profibus-DP, Modbus RTU, PROFINET
• دمای فرآیندی: 40- تا 100 درجه سانتی گراد/ 40- تا 212 درجه فارنهایت
• فشار فرآیندی: حداکثر 30 barg و 435 psig
• تاییدیه های ضد انفجار: ATEX, IECEx, NEPSI, EAC Ex, INMETRO, FM, CSA, KCs, PESO, IA
• سایز فلنج: EN (1092-1): DN25…100 و ASME (B 16.5): 1…4

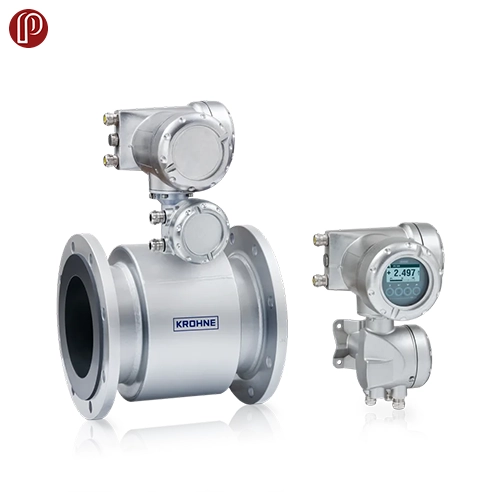

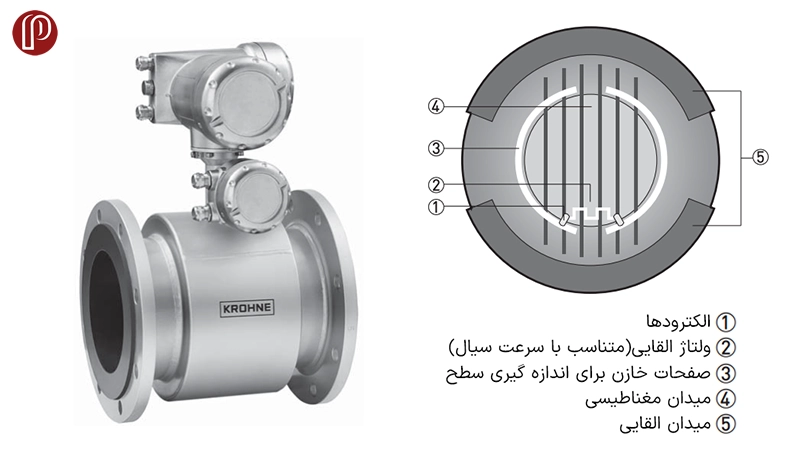

فلومتر مغناطیسی کرونه مدل TIDAFLUX 2300

فلومتر مغناطیسی کرونه مدل TIDALFLUX 2000 با سیستم اندازه‌گیری سطح خازنی یکپارچه و بدون تماس، امکان اندازه‌گیری دقیق جریان را در لوله‌های نیمه پر فراهم می‌ کند. این فلومتر به‌گونه‌ای طراحی شده است که اندازه‌گیری قابل اعتمادی را در محدوده 10 تا 100 درصد سطح مقطع لوله ارائه دهد. سنسورهای سطح یکپارچه در لاینر هیچ تماسی با سیال ندارند و بنابراین به چربی و روغن‌های شناور روی سطح حساس نیستند.

فلومتر TIDALFLUX 2300 از یک سنسور مغناطیسی TIDALFLUX 2000 و ترانسمیتر IFC 300 تشکیل شده است. این فلومتر الکترومغناطیسی با سیستم اندازه‌گیری سطح خازنی برای استفاده در لوله‌های نیمه پر شده (تا DN1600 / 64 اینچ) تولید می شود و راه‌حل ایده‌آلی برای اندازه‌ گیری جریان فاضلاب شهری یا صنعتی در خطوط انتقال بدون فشار به شمار می‌ آید.

فلومتر مغناطیسی TIDALFLUX 2300 برای اندازه‌گیری آب نمک و پساب‌های حاصل از لایروبی، معدن یا کاربردهای تزریق آب دریا/چاه نیز مناسب است. بر خلاف سیستم‌های کانال باز مانند ونتوری و V-notches، این فلومتر درون‌خطی یک راه‌حل اندازه‌گیری بدون افت فشار است که دقت بسیار بالاتری را ارائه می‌دهد.

لوله اندازه‌گیری این فلومتر دارای آستر پلی اورتان (PUR) است که مقاومت بالایی در برابر سایش و مواد شیمیایی دارد. سطح صاف آن از تجمع چربی و سایر رسوبات جلوگیری می‌کند و نیاز به تمیز کردن منظم را به حداقل می‌رساند.

برای نصب مستقیم دفن یا استفاده در مناطقی که ممکن است تا حدی دچار سیل شوند، این فلومتر را می‌توان به‌عنوان نسخه‌ای با درجه حفاظت IP68/NEMA 6P سفارش داد. به دلیل وجود سولفید هیدروژن قابل اشتعال (H2S) در بسیاری از کاربردهای فاضلاب، این فلومتر همچنین دارای تأییدیه ATEX / IECEx zone 1 است.

مزایای فلومتر مغناطیسی کرونه مدل TIDAFLUX 2300

• دقت 1% از مقدار اندازه گیری شده (MV)
• اندازه گیری جریان دو جهته
• برای کاربردهایی با لوله های نیمه پر
• با اندازه گیری سطح خازنی یکپارچه برای اندازه گیری جریان آب و فاضلاب (≥10% سطح پر شدن لوله)
• طراحی شده برای پساب و دوغاب در خطوط لوله گرانشی / فاضلاب
• آستر PUR مقاوم در برابر مواد شیمیایی و سایش
• الکترودهایی که با رسوبات شناور تماس ندارند
• دارای نسخه اپشنال برای نصب مستقیم  زیر خاک و آب (IP68)
• کالیبراسیون استاندارد کارخانه و بدون نیاز به کالیبراسیون در محل
• مناسب برای استفاده در مناطق خطرناک zone 1
• کاربردهای آب و فاضلاب

مشخصات فنی فلومتر مغناطیسی کرونه مدل TIDAFLUX 2300

• متریال لاینر: Polyuretane (PUR)
• خروجی ها: 4 تا 20 میلی آمپر، Limit switches, Pulse, Frequency, Status، HART^®, Modbus RTU, PROFINET
• دمای فرآیندی: 5- تا 60 درجه سانتی گراد/ 2- تا 3140 درجه فارنهایت
• تاییدیه های ضد انفجار: ATEX, cQPSus, IECEx, NEPSI
• سایز فلنج: EN (1092-1): DN200…1600 و ASME (B 16.5): 8…64

معرفی برند کرونه (KROHNE)

شرکت کرونه آلمانی KROHNE یک تولیدکننده جهانی و ارائه‌دهنده ابزار دقیق فرآیندی، راه‌حل‌های اندازه‌گیری و خدمات در صنایع مختلف است. این شرکت در سال 1921 تأسیس شد و دفتر مرکزی آن در دویسبورگ، آلمان واقع شده است. KROHNE خدمات محلی را برای پروژه‌های ابزار دقیق در بیش از 100 کشور ارائه می‌ دهد.

کرونه نماد نوآوری و بالاترین کیفیت محصولات است و به عنوان یکی از رهبران بازار در صنعت فرآیند شناخته می‌ شود. مجموعه محصولات کرونه شامل طیف گسترده ای از تجهیزات ابزار دقیق از جمله تجهیزات اندازه گیری جریان، سطح، دما، فشار همچنین تجزیه و تحلیل فرآیند و راه حل های کنترل جریان هوشمند است. این محصولات در طیف گسترده ای از صنایع مانند مواد شیمیایی، مواد غذایی و آشامیدنی، نفت و گاز، آب و فاضلاب و تولید برق مورد استفاده قرار می گیرند.

کرونه طیف وسیعی از تجهیزات و راهکارهای اندازه‌گیری را برای پارامترهای مختلف فرآیندی ارائه می‌دهد که شامل موارد زیر می‌شود:

• اندازه‌گیری جریان (Flow Measurement):
  • فلومترهای مغناطیسی (Electromagnetic Flowmeters)
  • فلومترهای کوریولیس (Coriolis Mass Flowmeters)
  • فلومترهای التراسونیک (Ultrasonic Flowmeters)
  • فلومترهای ورتکس (Vortex Flowmeters)
  • فلومترهای جابجایی مثبت (Positive Displacement Flowmeters)
  • فلومترهای سطح مقطع متغیر (Variable Area Flowmeters)
  • فلومترهای ترمال (Thermal Mass Flowmeters)
• اندازه‌گیری سطح (Level Measurement):
  • رادارهای سطح (Radar Level Transmitters)
  • التراسونیک سطح (Ultrasonic Level Transmitters)
  • هدروستاتیک سطح (Hydrostatic Level Transmitters)
  • خازنی سطح (Capacitive Level Transmitters)
  • مغناطیسی سطح (Magnetic Level Gauges)
  • بای پس سطح (Bypass Level Indicators)
• اندازه‌گیری دما (Temperature Measurement):
  • ترانسمیترهای دما (Temperature Transmitters)
  • سنسورهای دما (Temperature Sensors)
  • ترموول‌ها (Thermowells)
• اندازه‌گیری فشار (Pressure Measurement):
  • ترانسمیترهای فشار (Pressure Transmitters)
  • گیج‌های فشار (Pressure Gauges)
  • سوئیچ‌های فشار (Pressure Switches)
• آنالیز سیالات (Process Analytics):
  • آنالایزرهای pH و ORP
  • آنالایزرهای کنداکتیویتی (Conductivity)
  • آنالایزرهای اکسیژن محلول (Dissolved Oxygen)
  • آنالایزرهای کدورت (Turbidity)
  • آنالایزرهای مواد مغذی (Nutrient Analyzers)
• راهکارهای یکپارچه (Integrated Solutions):
  • سیستم‌های اندازه‌گیری نفت و گاز (Custody Transfer Metering Systems)
  • سیستم‌های اندازه‌گیری سطح مخازن (Tank Gauging Systems)
  • راهکارهای مدیریت آب (Water Management Solutions)
