فلومتر ورتکس

 فلومتر ورتکس چیست

فلومتر ورتکس یکی از تجهیزات پرکاربرد در اندازه‌گیری دبی سیالات است که برای سنجش جریان مایعات، گازها و بخار در صنایع مختلف استفاده می‌شود. این نوع فلومتر به دلیل دقت مناسب، ساختار مقاوم و نیاز کم به تعمیرات، انتخابی کاربردی برای خطوط فرآیندی، سیستم‌های بخار، صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی و سیستم‌های تاسیساتی محسوب می‌شود.

برای شرایط صنعتی سنگین‌تر و خطوطی که فشار و دمای بالاتری دارند، خرید روتامتر گزینه مناسبی نیست و بهتر است از فلومتر ورتکس استفاده شود. همچنین در پروژه‌هایی که نیاز به کنترل دقیق جریان وجود دارد، می‌توان از این تجهیز در کنار محصولاتی مانند فلوسوئیچ، کنترلرها و سیستم‌های مانیتورینگ استفاده کرد تا عملکرد خط پایدارتر و قابل اطمینان‌تر باشد.

فلومتر ورتکس معمولا برای سیالات تمیز و جریان‌های پایدار مناسب است و در صورت انتخاب درست سایز، متریال بدنه، نوع خروجی و شرایط نصب، می‌تواند عملکرد دقیق و طولانی‌ مدتی در فرآیند داشته باشد. به همین دلیل پیش از خرید این تجهیز، بررسی مشخصات فنی خط و نوع سیال اهمیت زیادی دارد.

 عملکرد فلومتر ورتکس

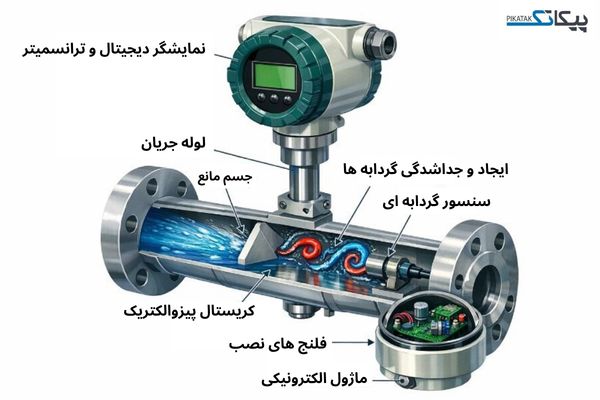

عملکرد فلومتر ورتکس بر اساس ایجاد گردابه در مسیر عبور سیال است. داخل بدنه این تجهیز یک مانع یا قطعه مخصوص قرار دارد که با عبور سیال از اطراف آن، گردابه‌هایی منظم در پشت مانع ایجاد می‌شود. فرکانس ایجاد این گردابه‌ها با سرعت جریان ارتباط مستقیم دارد و سنسور دستگاه با تشخیص این فرکانس، مقدار دبی را محاسبه می‌کند.

به بیان ساده، هرچه سرعت عبور سیال بیشتر باشد، تعداد گردابه‌های ایجادشده نیز افزایش پیدا می‌کند. فلومتر ورتکس این تغییرات را به سیگنال قابل اندازه‌گیری تبدیل کرده و خروجی‌هایی مانند 4 تا 20 میلی‌آمپر، پالس یا پروتکل‌های ارتباطی صنعتی ارائه می‌دهد. این ویژگی باعث می‌شود بتوان از آن در سیستم‌های اتوماسیون صنعتی، تابلوهای کنترلی و PLC استفاده کرد.

یکی از مزایای مهم فلومتر ورتکس این است که قطعه متحرک ندارد. نبود قطعات مکانیکی متحرک باعث کاهش استهلاک، افزایش عمر مفید و کاهش هزینه‌های نگهداری می‌شود. به همین دلیل در بسیاری از کاربردها، این تجهیز نسبت به فلومترهای مکانیکی انتخاب مطمئن‌تری است.

فلومتر ورتکس برای اندازه‌گیری بخار، هوای فشرده، گازهای صنعتی، آب، روغن‌های سبک و برخی سیالات فرآیندی قابل استفاده است. البته برای سیالات بسیار کثیف، جریان‌های ضربانی یا سیالاتی با ویسکوزیته بالا، باید شرایط کاری دقیق‌تر بررسی شود تا انتخاب تجهیز با خط فرآیند همخوانی داشته باشد.

نصب فلومتر ورتکس

نصب فلومتر ورتکس تأثیر مستقیمی بر دقت و پایداری اندازه ‌گیری دبی دارد. این فلومتر باید در بخشی از خط نصب شود که جریان سیال تا حد امکان یکنواخت باشد و آشفتگی ناشی از زانو، شیر، پمپ، سه ‌راهی یا تغییر ناگهانی قطر لوله به حداقل برسد.

هنگام نصب، جهت فلش روی بدنه فلومتر باید با جهت حرکت سیال یکسان باشد. همچنین لازم است لوله در محل نصب به ‌درستی هم ‌راستا باشد تا تنش مکانیکی اضافی به بدنه فلومتر وارد نشود.

رعایت طول مستقیم لوله در بالادست و پایین ‌دست نیز اهمیت زیادی دارد. مقدار این فاصله برای همه فلومترهای ورتکس یکسان نیست و به مدل دستگاه، قطر لوله و نوع تجهیزات موجود قبل و بعد از فلومتر بستگی دارد؛ بنابراین باید طبق دستورالعمل سازنده تعیین شود.

در خطوط مایع، لوله باید در محل اندازه‌ گیری کاملاً پر باشد و از تجمع حباب ‌های گاز جلوگیری شود. در کاربردهای بخار و گاز نیز وضعیت نصب باید به ‌گونه‌ای انتخاب شود که تجمع مایع یا میعانات در بخش اندازه‌ گیری اختلال ایجاد نکند.

پس از نصب فلومتر ورتکس، آب ‌بندی اتصالات، جهت جریان، وضعیت لوله و تنظیمات دستگاه باید بررسی شوند. رعایت این نکات باعث کاهش خطای اندازه ‌گیری و افزایش پایداری عملکرد فلومتر در شرایط واقعی فرایند می ‌شود.

 خرید فلومتر ورتکس

برای خرید فلومتر ورتکس باید چند عامل اصلی را بررسی کنید تا تجهیز انتخاب‌شده با شرایط کاری شما سازگار باشد. اولین موضوع، نوع سیال است؛ زیرا فلومتر مورد استفاده برای بخار ممکن است از نظر متریال، تحمل دما و فشار با فلومتر مناسب برای آب یا گاز متفاوت باشد. پس از آن باید محدوده دبی، سایز خط، فشار کاری، دمای سیال، نوع اتصال، متریال بدنه و نوع خروجی دستگاه مشخص شود.

در زمان خرید فلومتر، فقط توجه به برند یا قیمت کافی نیست. اگر این محصول از نظر رنج اندازه‌گیری یا شرایط نصب به‌درستی انتخاب نشود، حتی مدل‌های باکیفیت نیز نمی‌توانند عملکرد دقیقی ارائه دهند. به همین دلیل بهتر است قبل از ثبت سفارش، اطلاعات فنی خط را آماده کرده و بر اساس آن مدل مناسب انتخاب شود.

در برخی پروژه‌ها ممکن است به جای فلومتر ورتکس، وسیله دیگری مانند روتامتر برای اندازه‌گیری ساده و بصری جریان مناسب‌تر باشد. همچنین در مواقعی که هدف فقط تشخیص وجود یا عدم وجود جریان است، خرید فلوسوئیچ می‌تواند انتخاب اقتصادی‌تری باشد. اما زمانی که اندازه‌گیری دقیق، خروجی سیگنال و اتصال به سیستم کنترلی مورد نیاز باشد، فلومتر ورتکس گزینه‌ای کاربردی‌تر و صنعتی‌تر محسوب می‌شود.

در پیکاتک می ‌توانید مدل‌ های مختلف فلومتر ورتکس را از نظر مشخصات فنی، محدوده اندازه ‌گیری، نوع اتصال و شرایط کاری بررسی و مقایسه کنید. دسترسی به گزینه ‌های متنوع و امکان استعلام از تامین ‌کنندگان مختلف، به شما کمک می ‌کند محصول مناسب را با شرایط فنی پروژه و بودجه مورد نظر انتخاب کنید.

از مزایای خرید فلومتر ورتکس از پیکاتک می‌ توان به استعلام قیمت رقابتی، بررسی موجودی و زمان تامین، مقایسه برندها و مدل‌ های مختلف و دریافت راهنمایی برای انتخاب تجهیز مناسب اشاره کرد. ارائه اطلاعاتی مانند نوع سیال، حداقل و حداکثر دبی، فشار، دما و سایز خط نیز باعث می ‌شود فرآیند انتخاب و استعلام با دقت بیشتری انجام شود.

اگر قصد خرید فلومتر ورتکس با قیمت مناسب را دارید یا برای انتخاب بین مدل ‌ها و برندهای مختلف نیاز به راهنمایی دارید، با کارشناسان پیکاتک تماس بگیرید و مشخصات فنی پروژه خود را ارسال کنید تا موجودی، شرایط تامین و قیمت مدل ‌های مناسب برای شما بررسی شود.

مزایای فلومتر ورتکس

فلومتر ورتکس به دلیل ساختار ساده، قطعات متحرک کم و قابلیت استفاده برای سیالات مختلف، یکی از گزینه‌ های پرکاربرد برای اندازه‌ گیری دبی در صنایع فرایندی است. مهم ‌ترین مزایای این فلومتر عبارت ‌اند از:

• مناسب برای مایعات، گاز و بخار: بسیاری از مدل‌ های فلومتر ورتکس می ‌توانند برای اندازه‌ گیری دبی انواع سیالات و به ‌ویژه بخار مورد استفاده قرار گیرند.
• قطعات متحرک کم: نبود اجزای مکانیکی چرخان در مسیر جریان باعث کاهش استهلاک و نیاز کمتر به تعمیرات دوره ‌ای می ‌شود.
• افت فشار نسبتاً محدود: در مقایسه با برخی روش‌های اختلاف فشاری، فلومتر ورتکس معمولاً افت فشار دائمی کمتری ایجاد می‌ کند.
• پایداری مناسب در اندازه‌ گیری: در صورت نصب صحیح و وجود جریان پایدار، این فلومتر می ‌تواند اندازه ‌گیری قابل اعتماد و تکرارپذیری مناسبی ارائه دهد.
• مناسب برای دما و فشار بالا: مدل‌های صنعتی فلومتر ورتکس برای استفاده در خطوط بخار و بسیاری از فرایندهای دارای دما و فشار بالا طراحی می ‌شوند.
• هزینه نگهداری مناسب: ساختار نسبتاً ساده و نبود قطعات متحرک زیاد می‌ تواند هزینه سرویس و نگهداری را کاهش دهد.
• مناسب برای اندازه ‌گیری بخار: فلومتر ورتکس یکی از گزینه ‌های رایج برای اندازه ‌گیری دبی بخار اشباع و بخار فوق‌ گرم است.
• امکان اندازه‌ گیری دبی جرمی در برخی مدل‌ ها: بعضی مدل‌ها با استفاده از اندازه ‌گیری یا جبران فشار و دما می ‌توانند دبی جرمی را نیز محاسبه کنند.
• تنوع در سایز و نوع اتصال: این فلومترها در سایزها و اتصالات مختلف تولید می ‌شوند و برای طیف گسترده ‌ای از خطوط صنعتی قابل استفاده هستند.
• خروجی مناسب برای سیستم کنترل: بسیاری از مدل ‌های جدید امکان ارسال سیگنال اندازه‌ گیری به سامانه ‌های کنترل و پایش صنعتی را دارند.

در مجموع، مزایای فلومتر ورتکس زمانی بیشترین اهمیت را دارند که سیال شرایط مناسب برای ایجاد گردابه پایدار داشته باشد و الزامات نصب مانند طول مستقیم لوله و کنترل لرزش رعایت شوند.

معایب فلومتر ورتکس

با وجود کاربرد گسترده، فلومتر ورتکس برای همه شرایط فرایندی بهترین انتخاب نیست. مهم ‌ترین محدودیت‌ها و معایب آن عبارت ‌اند از:

• حساسیت به دبی ‌های بسیار پایین: در سرعت‌های پایین، گردابه ‌های ایجاد شده ممکن است به اندازه کافی پایدار نباشند و دقت اندازه‌ گیری کاهش پیدا کند.
• نیاز به جریان نسبتاً یکنواخت: وجود زانو، شیر، پمپ یا تغییر ناگهانی قطر لوله در نزدیکی فلومتر می ‌تواند پروفایل جریان را مختل کند و روی دقت اثر بگذارد.
• نیاز به طول مستقیم لوله: در بسیاری از کاربردها باید فاصله مناسبی در بالادست و پایین‌ دست رعایت شود که ممکن است در خطوط با فضای محدود مشکل ایجاد کند.
• حساسیت به لرزش: لرزش مکانیکی شدید در خط یا تجهیزات اطراف می‌ تواند باعث ایجاد نویز و خطا در سیگنال اندازه‌ گیری شود.
• محدودیت در سیالات بسیار ویسکوز: افزایش ویسکوزیته می ‌تواند شکل ‌گیری مناسب گردابه ‌ها را تحت تاثیر قرار دهد و عملکرد فلومتر را ضعیف کند.
• مناسب نبودن برای برخی جریان ‌های چند فازی: وجود هم ‌زمان گاز و مایع یا مقدار زیاد ذرات جامد می ‌تواند باعث ناپایداری اندازه‌ گیری شود.
• ایجاد افت فشار: وجود جسم مولد گردابه در مسیر جریان باعث مقداری افت فشار می ‌شود، هرچند این افت معمولاً از برخی روش‌ های اختلاف فشاری کمتر است.
• تاثیر شرایط فرایندی بر اندازه ‌گیری بخار و گاز: برای محاسبه دقیق دبی جرمی، ممکن است نیاز به در نظر گرفتن فشار و دما یا استفاده از جبران ‌سازی مناسب باشد.
• حساسیت به رسوب و آلودگی: رسوب روی بخش داخلی یا جسم مولد گردابه می ‌تواند الگوی جریان را تغییر دهد و دقت اندازه‌ گیری را کاهش دهد.

در نتیجه، پیش از انتخاب فلومتر ورتکس باید حداقل و حداکثر دبی، ویسکوزیته، فشار، دما، شرایط نصب، میزان لرزش و نوع سیال بررسی شوند. در خطوطی با دبی بسیار کم، جریان ناپایدار یا سیالات با ویسکوزیته بالا، ممکن است فناوری دیگری گزینه مناسب ‌تری باشد.

 قیمت فلومتر ورتکس

قیمت فلومتر ورتکس به عوامل مختلفی بستگی دارد و نمی‌توان برای همه مدل‌ها یک قیمت ثابت در نظر گرفت. مهم‌ترین عامل در تعیین قیمت، برند سازنده و کشور تولیدکننده است. برندهای مطرح و شناخته‌شده به دلیل کیفیت ساخت بالاتر، دقت بهتر، پایداری عملکرد و پشتیبانی فنی قوی‌تر معمولا قیمت بیشتری نسبت به مدل‌های اقتصادی دارند.

از دیگر عوامل موثر بر قیمت فلومتر ورتکس می‌توان به سایز اتصال، متریال بدنه، نوع اتصال فلنجی یا رزوه‌ای، تحمل فشار و دما، نوع خروجی، وجود نمایشگر، قابلیت ارتباطی، دقت اندازه‌گیری و نوع سیال اشاره کرد. برای مثال، فلومتر ورتکس مناسب بخار با فشار و دمای بالا معمولا قیمت بیشتری نسبت به مدل‌های ساده‌تر برای آب یا هوای فشرده دارد.

همچنین شرایط بازار، موجودی کالا، نوع واردات، اصالت برند و خدمات پس از فروش نیز روی قیمت نهایی تاثیرگذار هستند. به همین دلیل هنگام استعلام قیمت، بهتر است فقط به عدد نهایی توجه نکنید و مواردی مانند اصالت کالا، تطابق مشخصات فنی با خط، گارانتی، مشاوره انتخاب و امکان تامین قطعات را نیز در نظر بگیرید.

برای دریافت قیمت دقیق فلومتر ورتکس، لازم است مشخصاتی مانند نوع سیال، دبی مورد نیاز، سایز لوله، فشار، دما، نوع اتصال و خروجی مورد انتظار مشخص شود. با ارائه این اطلاعات، انتخاب مدل مناسب سریع‌تر انجام می‌شود و احتمال خرید اشتباه کاهش پیدا می‌کند. برای دریافت لیست قیمت به روز فلومتر های ورتکس از بهترین برند های بازار با ما تماس بگیرید.

برند های مطرح تولید کننده فلومتر ورتکس

برندهای مختلفی در زمینه تولید فلومتر ورتکس فعالیت دارند که هرکدام با توجه به کیفیت ساخت، دقت اندازه‌گیری، امکانات ارتباطی و تنوع مدل‌ها در صنایع مختلف مورد استفاده قرار می‌گیرند. از برندهای شناخته‌شده در این حوزه می‌توان به Endress+Hauser، Yokogawa، Emerson Rosemount، Siemens، ABB، Krohne، Azbil و برندهای صنعتی مشابه اشاره کرد.

فلومتر اندرس هاوزر یکی از گزینه‌های مطرح در بازار تجهیزات ابزار دقیق است و در بسیاری از پروژه‌های صنعتی برای اندازه‌گیری جریان مایعات، گازها و بخار مورد توجه قرار می‌گیرد. این برند به دلیل کیفیت ساخت، دقت مناسب و تنوع مدل، انتخابی محبوب در میان مهندسان و واحدهای فنی محسوب می‌شود.

برندهایی مانند یوکوگاوا و امرسون نیز در پروژه‌های نفت، گاز، پتروشیمی و نیروگاهی کاربرد زیادی دارند و معمولا برای فرآیندهایی انتخاب می‌شوند که پایداری و دقت اندازه‌گیری اهمیت بالایی دارد. در کنار این برندها، برخی مدل‌های اقتصادی‌تر نیز در بازار وجود دارند که برای پروژه‌های عمومی، تاسیساتی یا کاربردهایی با حساسیت کمتر قابل بررسی هستند.

در نهایت انتخاب بهترین برند فلومتر ورتکس باید بر اساس شرایط کاری، بودجه، دقت مورد نیاز، نوع سیال و سطح حساسیت فرآیند انجام شود. اگر هدف شما خرید تجهیزی مطمئن برای استفاده طولانی‌مدت در خط صنعتی است، بهتر است علاوه بر قیمت، به اصالت کالا، پشتیبانی فنی و تطابق کامل مشخصات دستگاه با نیاز پروژه توجه کنید.
