فلومتر کوریولیس

فلومتر کوریولیس یکی از تجهیزات ابزار دقیق برای اندازه‌گیری جریان است که برای اندازه‌گیری مستقیم دبی جرمی سیالات در خطوط فرایندی استفاده می‌شود. این تجهیز که با نام مس فلومتر و یا فلومتر جرمی کوریولیس نیز شناخته می‌شود، برخلاف بسیاری از فلومترها برای محاسبه دبی جرمی به اندازه‌گیری جداگانه فشار و دما وابسته نیست و می‌تواند جریان جرم عبوری از خط را به‌صورت مستقیم اندازه‌گیری کند.

در این صفحه می‌توانید انواع کوریولیس فلومتر را بررسی کرده و بر اساس مشخصاتی مانند سایز خط، محدوده دبی، نوع سیال، فشار و دمای فرایند، نوع اتصال و برند سازنده، گزینه مناسب پروژه خود را انتخاب کنید. برای کسب اطلاعات بیشتر تماس بگیرید.

فلومتر کوریولیس چیست؟

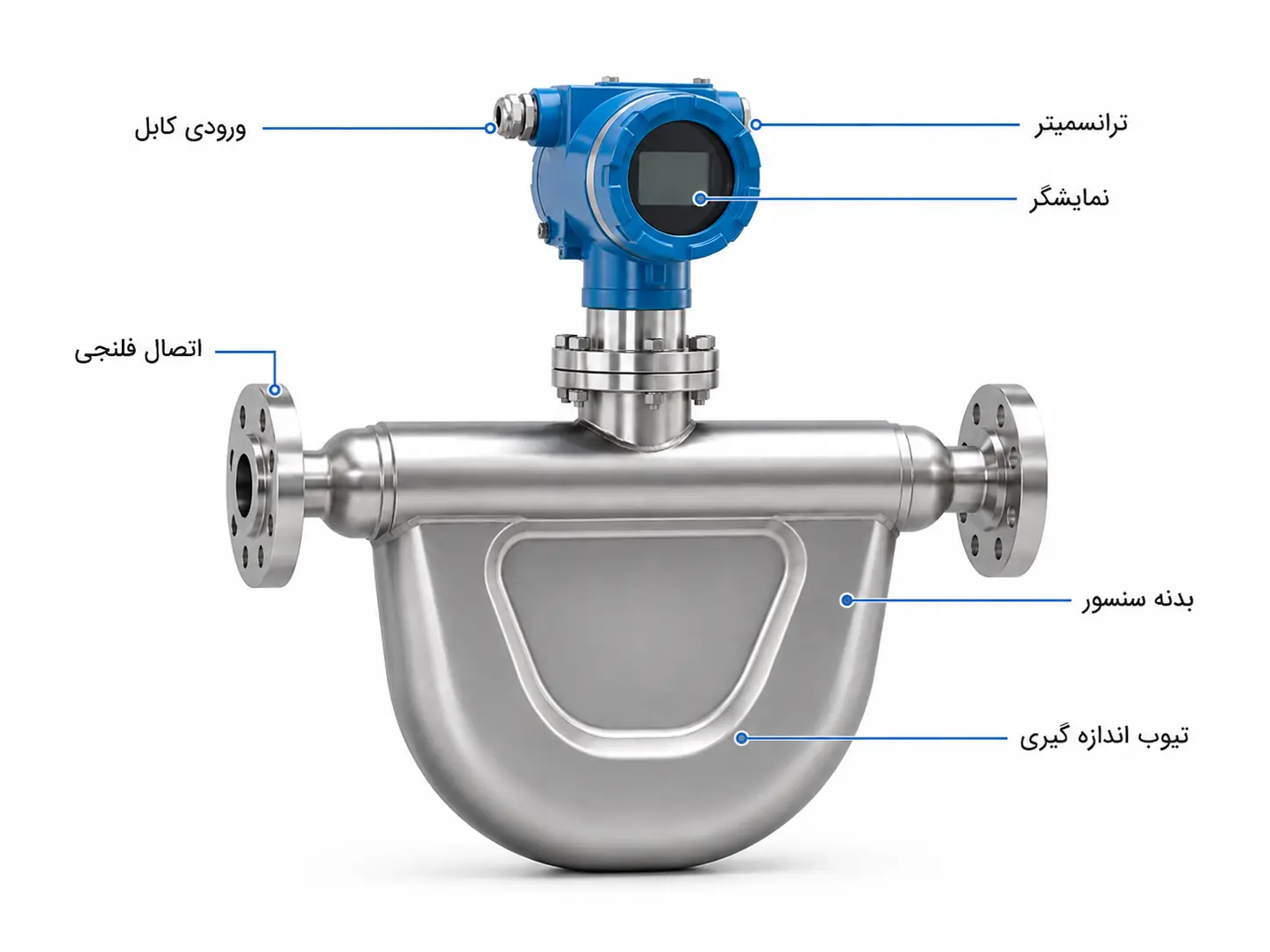

فلومتر کوریولیس نوعی مس فلومتر است که از اثر کوریولیس برای اندازه‌گیری جرم سیال عبوری استفاده می‌کند. در داخل این فلومتر یک یا چند تیوب اندازه‌گیری وجود دارد که توسط سیستم تحریک‌کننده با فرکانس مشخصی به ارتعاش درمی‌آیند.

با عبور سیال از تیوب‌های در حال ارتعاش، اختلافی در حرکت قسمت‌های مختلف تیوب ایجاد می‌شود. سنسورهای فلومتر این تغییر را اندازه‌گیری کرده و ترانسمیتر دستگاه آن را به مقدار دبی جرمی تبدیل می‌کند.

یکی از مزیت‌های مهم این روش آن است که اندازه‌گیری مستقیماً بر اساس جرم سیال انجام می‌شود؛ به همین دلیل فلومتر کوریولیس در بسیاری از کاربردهایی که دقت اندازه‌گیری اهمیت زیادی دارد، مورد توجه قرار می‌گیرد.

اساس کار فلومتر کوریولیس

اساس کار فلومتر کوریولیس بر ایجاد ارتعاش کنترل‌شده در تیوب اندازه‌گیری و بررسی تغییر رفتار آن هنگام عبور سیال استوار است.

زمانی که سیالی از تیوب مرتعش عبور نمی‌کند، حرکت نقاط مختلف تیوب تقریباً هماهنگ است. با شروع جریان، نیروی کوریولیس باعث ایجاد اختلاف فاز میان بخش‌های مختلف تیوب می‌شود. مقدار این اختلاف با دبی جرمی سیال ارتباط دارد و توسط سنسورهای دستگاه اندازه‌گیری می‌شود.

بنابراین در نحوه کار فلومتر کوریولیس، پارامتر اصلی برای تعیین جریان، تغییر ایجادشده در رفتار تیوب اندازه‌گیری است.

کاربرد فلومتر کوریولیس

فلومترهای کوریولیس در بسیاری از فرایندهایی که اندازه‌گیری دقیق دبی جرمی اهمیت دارد مورد استفاده قرار می‌گیرند. برخی از کاربردهای رایج آن‌ها عبارت‌اند از:

• صنایع نفت، گاز و پتروشیمی
• خطوط انتقال مواد شیمیایی
• اندازه‌گیری سوخت و مواد هیدروکربنی
• صنایع غذایی و نوشیدنی
• صنایع دارویی
• سیستم‌های تزریق و Batch
• اندازه‌گیری مواد با ارزش اقتصادی بالا
• فرایندهایی که تغییر چگالی سیال می‌تواند روی اندازه‌گیری اثر بگذارد

انتخاب و خرید فلومتر برای هر کاربرد باید بر اساس مشخصات واقعی فرایند انجام شود و نمی‌توان تنها بر اساس سایز خط یا محدوده دبی درباره مناسب بودن آن تصمیم گرفت.

انواع فلومتر کوریولیس

انواع فلومتر کوریولیس را می‌توان بر اساس طراحی تیوب اندازه‌گیری، تعداد تیوب‌ها، سایز اتصال، محدوده دبی، فشار کاری، دمای فرایند و نوع خروجی دسته‌بندی کرد.

برخی مدل‌ها دارای تیوب خمیده و برخی دارای ساختار مستقیم هستند. همچنین فلومترهای کوریولیس می‌توانند برای دبی‌های بسیار پایین تا کاربردهای صنعتی با ظرفیت بالاتر طراحی شوند.

در زمان مقایسه مدل‌ها بهتر است علاوه بر حداکثر دبی، مواردی مانند افت فشار، Turndown، جنس قسمت‌های در تماس با سیال، دقت، نوع اتصال و محدودیت‌های نصب نیز بررسی شوند.

مزایای فلومترهای کوریولیس

از جمله مزایای بزرگ فلومتر کوریولیس می توانیم به اندازه گیری مستقیم جریان سیال اشاره کنیم که در مورد سایر فلومترها چنین قابلیتی وجود ندارد. حتی در مواردی که ما امکان اندازه گیری گرانروی را داشته باشیم،  میتوانیم از ترکیب کردن این داده ها محاسبات پیچیده تری برای محاسبه جریان ورودی و خروجی به سیستم داشته باشیم تا دقت محاسبات ما بالاتر برود.

• دقت بالا
• قابلیت نصب در لوله هایی با سطح مقطع 14 اینچ
• قابل استفاده در مصارف بهداشتی
• مناسب برای لوله هایی با سطح مقطع کوچک
• قابلیت اطمینان بالا

معایب فلومتر کوریولیس

• قيمت بالا
• حجيم بودن آنها در مقايسه با فلومترهای مشابه
• عدم به كارگيري آنها براي سيالات دوفازی
• ایجاد افت فشار در خط لوله به دلیل خمیده بودن لوله که در فلومترهای کوریولیس منحنی برای اندازه گیری دبی مورد استفاده قرار می گیرد.

فلومتر کوریولیس چه پارامترهایی را اندازه‌گیری می‌کند؟

وظیفه اصلی این تجهیز اندازه‌گیری دبی جرمی است، اما بسیاری از فلومترهای کوریولیس صنعتی علاوه بر Mass Flow می‌توانند اطلاعات دیگری نیز در اختیار سیستم کنترل قرار دهند.

بسته به مدل و سازنده، امکان اندازه‌گیری یا محاسبه پارامترهایی مانند:

• دبی جرمی
• چگالی
• دمای سیال
• دبی حجمی محاسبه‌شده

وجود دارد.

قابلیت‌های دقیق هر مدل باید بر اساس دیتاشیت همان محصول بررسی شود.

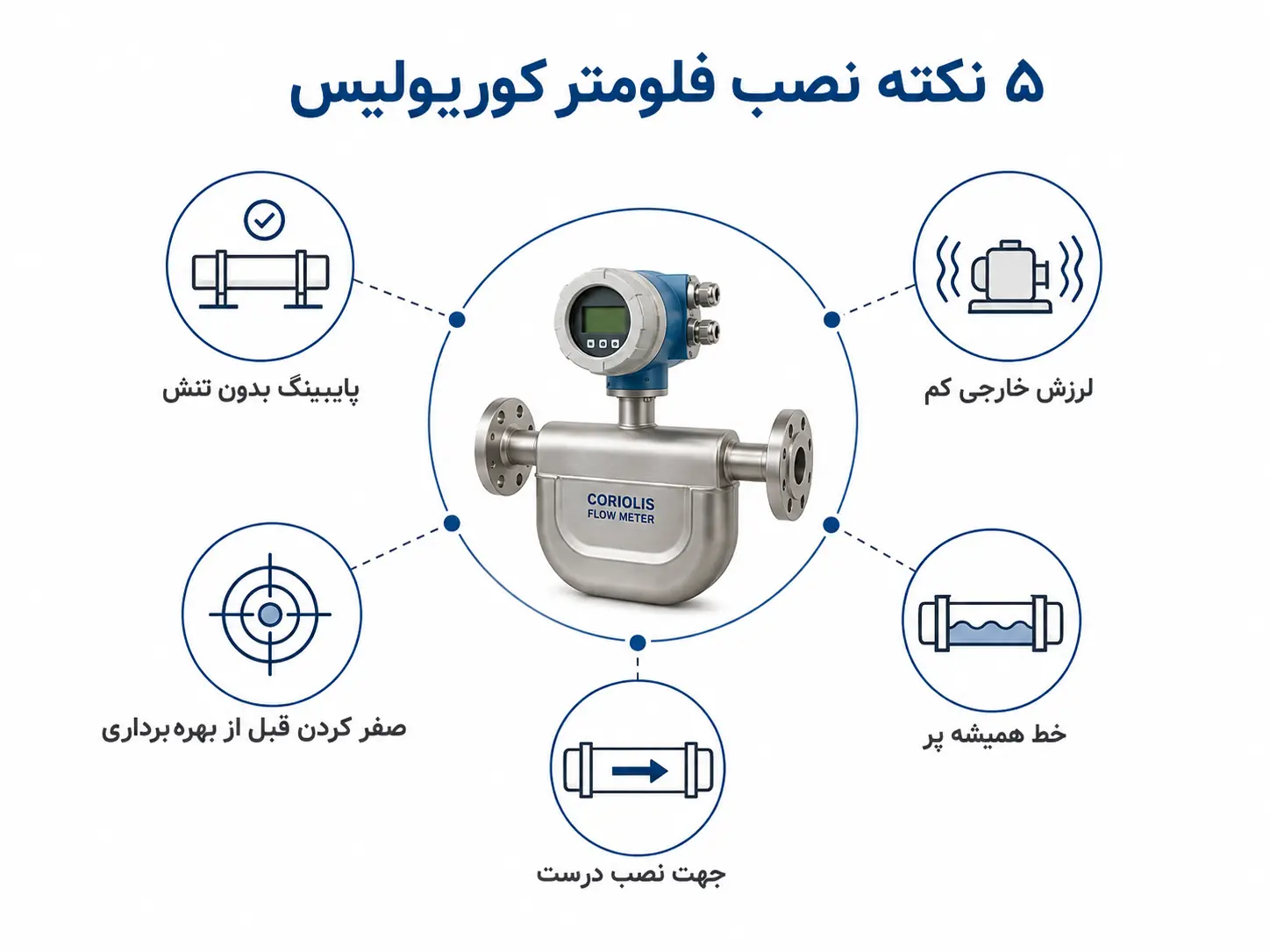

توصیه های نصب فلومتر کوریولیس

هیچ محدودیتی در عدد رینولدز در ارتباط با جریان سنج های جرم کوریولیس وجود ندارد. آنها همچنین نسبت به تحریف و چرخش مشخصات سرعت حساس نیستند. بنابراین، برای شرطی سازی جریان نیازی به اجرای مستقیم لوله ها در بالادست یا پایین دست فلومتر نیست.

فلومتر کوریولیس باید طوری نصب شود که پر از مایع بماند و هوا نتواند درون لوله ها گیر کند. در تاسیسات و کارخانه های بهداشتی، مطلوب ترین نصب در لوله های عمودی جریان رو به بالا است ، اما نصب در خطوط افقی نیز قابل قبول است. در تاسیساتی که جریان در یک لوله عمودی به سمت پایین است توصیه نمی شود. در صورت وجود حباب های هوا در مایع فرآیند، توصیه می شود که یک پخش کننده هوا در بالادست فلومتر نصب کنید.  توصیه می شود صافی ها، فیلترها یا دستگاه های حذف کننده بخار هوا / بخار (در بالادست فلومتر ) در صورت لزوم نصب شود تا تمام مراحل ثانویه نامطلوب حذف شود. عملکرد به این صورت است که سرعت مایع را کاهش می دهد، در نتیجه باعث می شود هوا جدا شود و با تخلیه خارج شود. بالا و پایین رفتن سطح مایع در حذف کننده به دلیل تجمع هوای آزاد دریچه را بسته و باز می کند و هوا را تخلیه می کند.

در صورت عدم نیاز به اندازه گیری جریان ، از دماسنج Coriolis می توان صرفاً به عنوان یک چگالی سنج استفاده کرد. در این حالت ، برای به حداقل رساندن هزینه ، معمولاً یک متر کوچک (1/2 اینچ) در یک خط بای پس نصب می شود. چنین پیکربندی فقط در سرویس های تمیز قابل قبول نیست که سوراخ کوچک متر را مسدود نکند. بعلاوه، باید محدودیتی در لوله کشی اصلی (بین شیرهای بای پس) ایجاد شود تا جریان از طریق فلومتر اطمینان یابد.

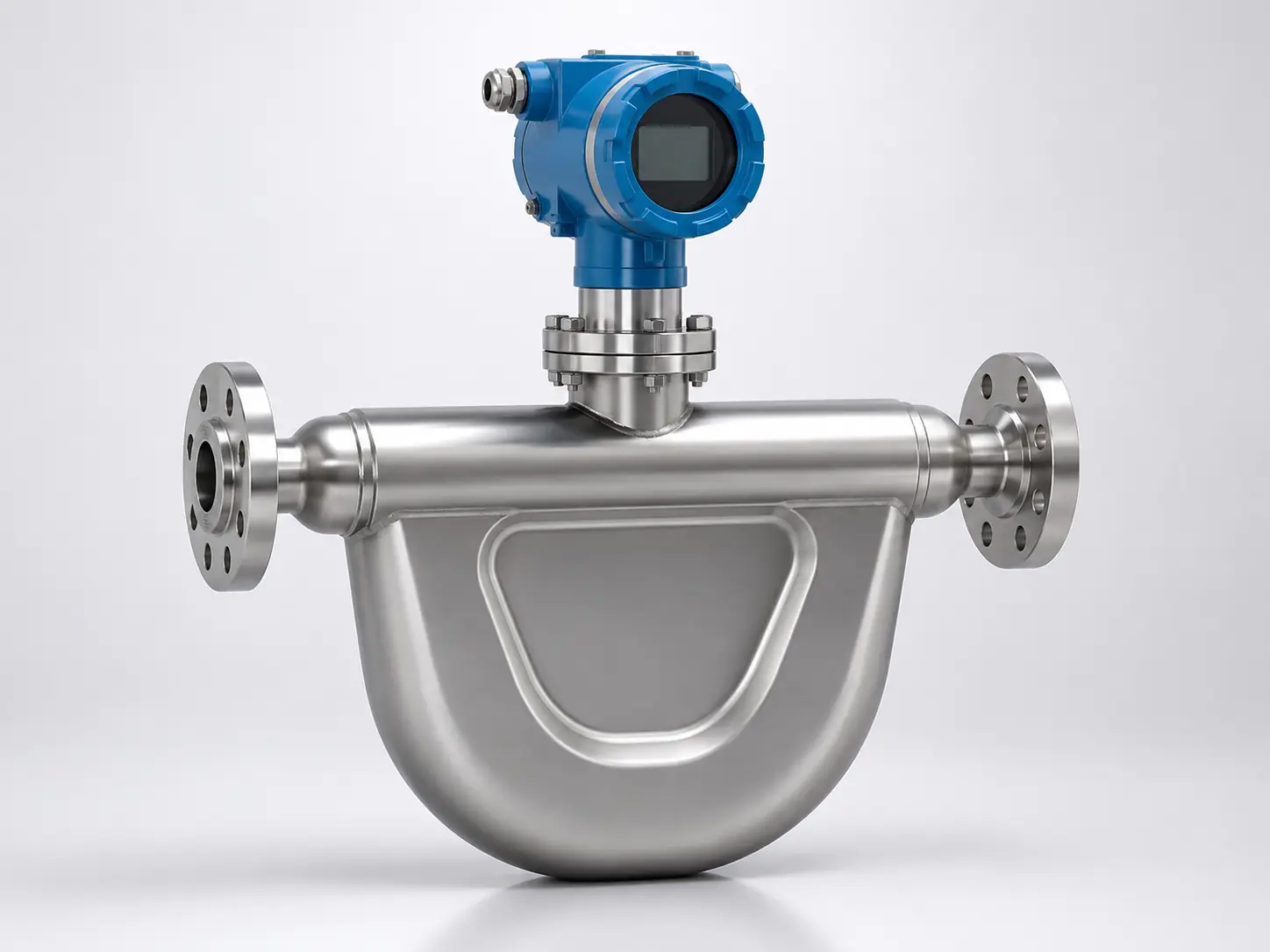

خرید فلومتر کوریولیس

برای خرید فلومتر کوریولیس بهتر است مشخصات فرایندی پیش از انتخاب مدل مشخص باشند. تنها انتخاب فلومتر بر اساس قطر لوله می‌تواند باعث انتخاب تجهیز نامناسب شود.

اطلاعات مهم برای انتخاب عبارت‌اند از:

• نوع سیال
• حداقل، نرمال و حداکثر دبی
• فشار کاری
• دمای فرایند
• چگالی و ویسکوزیته سیال
• سایز و نوع اتصال
• متریال قسمت‌های در تماس با سیال
• دقت موردنیاز
• نوع خروجی و پروتکل ارتباطی
• شرایط نصب

در پیکاتک می‌توانید مدل‌های مختلف فلومتر جرمی کوریولیس را بررسی کرده و مشخصات فنی محصولات را با نیاز پروژه مقایسه کنید. برای مشاوره رایگان خرید با کارشناسان فروش ما تماس بگیرید. 02187700142

قیمت فلومتر کوریولیس

قیمت فلومتر کوریولیس به مشخصات فنی و برند تجهیز بستگی دارد و نمی‌توان قیمت ثابتی برای تمام مدل‌ها در نظر گرفت.

از مهم‌ترین عوامل مؤثر بر قیمت می‌توان به موارد زیر اشاره کرد:

• برند و کشور سازنده
• سایز فلومتر
• محدوده دبی
• دقت اندازه‌گیری
• متریال تیوب و قسمت‌های در تماس با سیال
• فشار و دمای قابل تحمل
• نوع اتصال فرایندی
• نوع ترانسمیتر و نمایشگر
• پروتکل‌های ارتباطی
• تأییدیه‌ها و استانداردهای موردنیاز پروژه

به همین دلیل برای مقایسه دقیق قیمت فلومتر کوریولیس بهتر است ابتدا مدل‌هایی با مشخصات فنی مشابه در کنار یکدیگر قرار گیرند.

برای بررسی موجودی، مشخصات فنی و خرید فلومتر کوریولیس می‌توانید محصولات موجود در این صفحه را مشاهده کرده و مدل متناسب با شرایط فرایند خود را انتخاب کنید. همچنین می توانید برای دریافت لیست قیمت جدید و به روز انواع فلومتر با ما تماس بگیرید.
