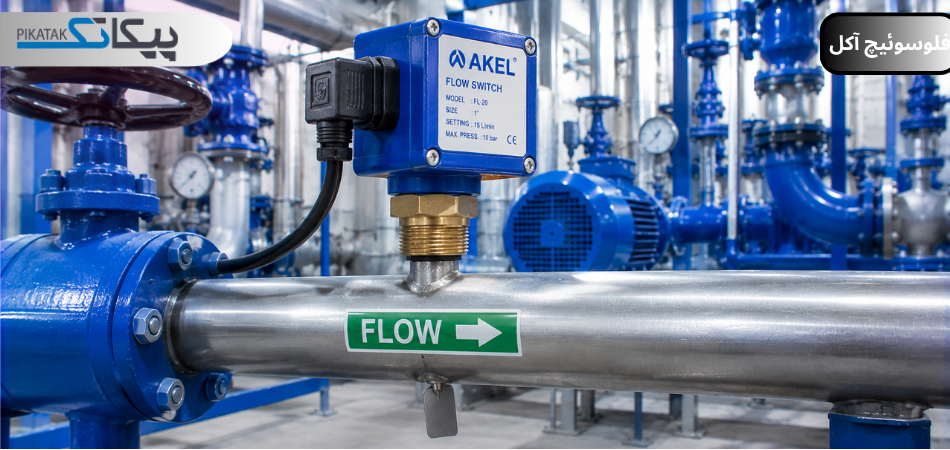

فلو سوئیچ آکل

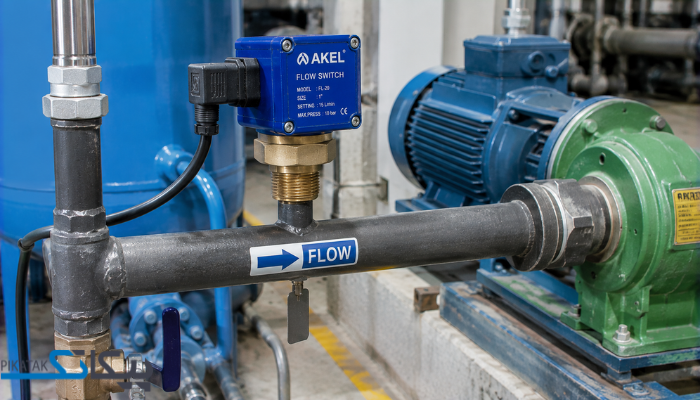

فلوسوئیچ آکل چیست؟
فلوسوئیچ آکل (Acol) نوعی کلید قطع پارویی مکانیکی است که برای تشخیص جریان مایع طراحی شده است. پاروی این وسیله در مسیر سیال قرار میگیرد و با حرکت جریان میتواند کنتاکت داخلی SPDT خود را تحریک نماید و وضعیت جریان را مخابره کند.
از فلوسوئیچ آکل با بدنه برنجی، استیل یا پلاستیکی به همراه پارو و فنر برگشت دهنده در کنترل عملکرد پمپها، چیلرها، سیستمهای آبرسانی و دیگهای آب گرم برای جلوگیری از خشککاری استفاده میشود. نصب این فلوسوئیچ به سادگی انجام شده و قیمت آن در مقایسه با برندهای اروپایی اقتصادیتر است. برای آب معمولی تهیه مدل بدنه برنجی کافی است، ولی برای سنجش سیالات خورنده باید متریال استنلس استیل را انتخاب کنید.
طراحی و اجزای فلوسوئیچ آکل
عملکرد فلوسوئیچ آکل براساس قرار دادن پارو در مسیر جریان سیال است. بدنه این فلوسوئیچها را از جنس برنجی، استیل یا پلاستیکی میسازند و داخل آن یک اهرم مکانیکی قرار دارد که پارو به آن متصل میشود. اما پاروی میکروسوئیچ بسته به نوع سیال از جنس استنلس استیل یا پلاستیک است که باید دقیقاً متناسب با قطر لوله برش بخورد. این میکروسوئیچ سه ترمینال COM، NO و NC دارد. در حالت بدون جریان COM به NC وصل است. اما با برقرار شدن جریان، ترمینال COM به NO وصل میشود. این تغییر وضعیت، سیگنال جریان سیال را برای مدار کنترل میفرستد. اجزای تشکیل دهنده این میکروسوئیچ به قرار زیر است:
- بدنه (Body) از جنس برنجی، استیل یا پلاستیک مهندسی است که اجزای داخلی را نگه میدارد.
- پارو (Paddle) از جنس پلاستیکی یا استیل که با قرار گرفتن در مسیر جریان عبور سیال را تشخیص میدهد.
- میکروسوئیچ در بخش اصلی قطعه که تغییر وضعیت کنتاکتها با حرکت پارو را بر عهده دارد.
- فنر برگشت دهنده از نوع فولاد فنری که پارو را به موقعیت اولیه برمیگرداند.
- درپوش محافظ میکروسوئیچ که از نوع پلاستیکی و یا فلزی است.
مشخصات فنی فلوسوئیچ آکل
انواع فلوسوئیچهای آکل مدلهای پارویی از نوع مکانیکی هستند که برای تشخیص وجود یا قطع جریان داخل لوله طراحی شدهاند. این فلوسوئیچها مقدار دبی را تشخیص نمیدهند، بلکه صرفاً قطع یا وصل بودن جریان را حس میکنند. همچنین با ظرفیت کنتاکت تا ۱۰ آمپر، سایز اتصال الی 2 اینچی و دمای کاری تا حداکثر ۱۰۰ درجه سانتیگراد طراحی شدهاند تا از پمپها در برابر خشککاری محافظت کرده و یا جریان چیلر و سیستمهای آبرسانی را پایش نماید.
ویژگی | مشخصات فلوسوئیچ آکل |
نوع | فلوسوئیچ پارویی (Paddle Type) |
سیال قابل استفاده | آب و سیالات غیر خورنده |
متریال بدنه | - برنجی - پلاستیک مهندسی - استنلس استیل |
متریال پارو | - استنلس استیل - پلاستیک |
نوع کنتاکت | سه ترمینال COM، NO و NC |
ظرفیت کنتاکت | ۱۰ آمپر در ۲۲۰ ولت AC |
سایز اتصال | الی 2 اینچ |
حداکثر فشار کاری | ۱۰ بار |
حداکثر دمای سیال | ۱۰۰ درجه سانتیگراد (بسته به متریال بدنه و پارو) |
درجه حفاظت | IP65 تا IP54 (بسته به مدل) |
حداقل دبی قابل تشخیص | بسته به سایز لوله از چند لیتر بر دقیقه |
نوع نصب | - عمودی روی خط - فلش جهت جریان روی بدنه |
کاربرد | - حفاظت پمپ از خشککاری - پایش جریان در چیلر و آبرسانی |
قابلیتها و ویژگیهای فنی انواع فلو سوئیچ آکل
این فلوسوئیچ برای شرایط پایه و پایش آب و سیالات مشابه طراحی شده است. اگر فلوسوئیچ آکل را برای پمپ میخرید، حتماً ظرفیت کنتاکت را چک کنید و بررسی کنید که آیا توانایی تامین جریان راهاندازی آن را دارد و یا قرار است فرمان کنتاکتور پمپ را تامین نماید؟
در عین حال هرگز این فلوسوئیچ را برای پایش سیالات خورنده یا سیالات با دمای بالای ۱۰۰ درجه استفاده نکنید. بدنه برنجی و پاروی استیل یا پلاستیکی این محصول برای آب و سیالات ملایم ساخته شده است. با این حال چند ویژگی برجسته دارد:
- طراحی با ساختار مکانیکی ساده و قابل اعتماد بدون سنسور الکتریکی
- دارای کنتاکت SPDT با ظرفیت بالای ۱۰ آمپری در ولتاژ ۲۲۰ ولت تکفاز که مستقیماً یک پمپ کوچک را کنترل میکند.
- قابلیت برش پارو و تطبیق با قطر لوله
- دارای بدنه برنجی یا پلاستیکی مقاوم در برابر رطوبت، ضربات و شرایط عادی واحدهای صنعتی
- قابلیت نصب ساده و سریع با اتصال رزوههای الی 2 اینچی
انواع فلوسوئیچ آکل
انواع فلوسوئیچهای آکل در بازار ایران عمدتاً با دو ترکیب بدنه و پارو عرضه شده است. مدلهایی که بدنه برنجی با پاروی استیل دارند برای مصارف صنعتی عالی هستند. مدلهای پلاستیکی که با پاروی پلاستیکی تولید شده و گزینه سبک و ارزان قیمت برای مصارف خانگی و کم فشار محسوب میشوند. انواع این میکروسوئیچها براساس جنس بدنه و نوع پارو به قرار زیر هستند:
نوع فلوسوئیچ | مدل | کاربرد |
بدنه برنجی با پاروی استیل | صنعتی | کنترل عملکرد پمپها، چیلرها و سیستمهای آبرسانی صنعتی |
بدنه پلاستیکی با پاروی پلاستیکی | خانگی | مصارف خانگی برای پایش جریان خطوط کم فشار و سیستمهای تجاری سبک |
انواع سایز اتصال فلوسوئیچ آکل
سایز اتصال فلوسوئیچ آکل را با قطر انشعاب روی لوله هماهنگ کنید. در اینباره قطر خط اصلی اهمیتی ندارد. خیلیها به اشتباه فلوسوئیچ را همسایز خط اصلی میخرند، در حالیکه فلوسوئیچ باید روی یک انشعاب کوچکتر نصب شود. از طرفی هرگز این فلوسوئیچها را با بوشنهای تبدیل پی در پی روی لوله نصب نکنید. هر تبدیل اضافی میتواند یک نقطه نشتی جدید باشد. اگر سایز انشعاب با فلوسوئیچ نمیخواند، باید انشعاب خودتان را عوض کرده و یا فلوسوئیچ با سایز درست را تهیه کنید. انواع سایز اتصال فلوسوئیچهای آکل نیز به قرار زیر هستند:
- اتصال و اینچی
این اتصالها برای خطوط کوچک با دبی پایین مانند مصارف خانگی، سیستمهای گرمایش کوچک و پمپهای سبک هستند. آکل مدلهای بدنه پلاستیکی سبک و اقتصادی را در این سایز میسازد.
- اتصال 1 اینچی
رایجترین سایز فلوسوئیچ آکل برای اکثر خطوط آبرسانی، چیلر و پمپهای متوسط است. اگر در هنگام خرید شک دارید که چه سایزی را تهیه کنید، بهتر است همین مدلهای 1 اینچی را استفاده کنید. زیرا انتخاب امن و کار راهانداز برای بسیاری از سیستمهای صنعتی و ساختمانی است.
- اتصال 1.5 و 2 اینچی
اتصال ایدهآل برای نصب بر روی خطوط بزرگتر با دبی بالاتر مانند سیستمهای آبرسانی صنعتی و سیستمهای تهویه بزرگ است. از این سایزهای 1.5 و 2 اینچی حتی روی خطوط اصلی با جریان زیاد از قبیل خروجی ایستگاههای پمپاژ و خطوط انتقال آب نیز استفاده میکنند.
کاربردهای فلوسوئیچ آکل
کاربردهای فلو سوئیچ اکل بسیار متنوع است و از این وسیله میتوان در نقشهای مختلفی استفاده کرد. از محافظت پمپ در برابر خشککاری تا پایش جریان در چیلر و دیگهای آب گرم زمینههای متفاوت از قابلیتهای کاربردی این فلوسوئیچها هستند. اما در کاربرد باید هوشمندانه از مدل یا سایز مناسب استفاده کنید. در جدول زیر انواع قابلیتهای کاربردی و مدل پیشنهادی مناسب هر نوع کاربرد این فلوسوئیچها را بررسی کردهایم:
کاربرد | هدف از نصب فلوسوئیچ | مدل پیشنهادی |
حفاظت از پمپ در برابر خشککاری | تشخیص قطع جریان آب و خاموش کردن به موقع پمپ قبل از خشککاری | بدنه برنجی با پاروی استیل و سایز 1 اینچی |
پایش جریان چیلرها | جریان آب در کندانسور و اواپراتور را پایش میکند تا به موقع کمپرسور را خاموش کند. | بدنه برنجی با پاروی استیل و سایز 1 یا 1.5 اینچی |
دیگهای آب گرم و بخار | قبل از روشن شدن مشعل وجود جریان آب را تایید میکند. | بدنه برنجی با پاروی استیل و سایز 1 اینچی |
طراحی سیستمهای آبرسانی | قطع و وصل جریان در خطوط اصلی را تشخیص میدهد. | بدنه برنجی با پاروی استیل و سایز 1.5 یا 2 اینچی |
سیستمهای تهویه مطبوع | پایش جریان آب سرد و گرم در فن کویل و هواساز | بدنه برنجی یا پلاستیکی با پاروی پلاستیکی و سایز یا 1 اینچی |
مصارف خانگی و نیمه صنعتی سبک | - تشخیص جریان در خطوط کم فشار - فعال کردن پمپ یا آلارم | بدنه پلاستیکی با پاروی پلاستیکی و سایز یا اینچی |

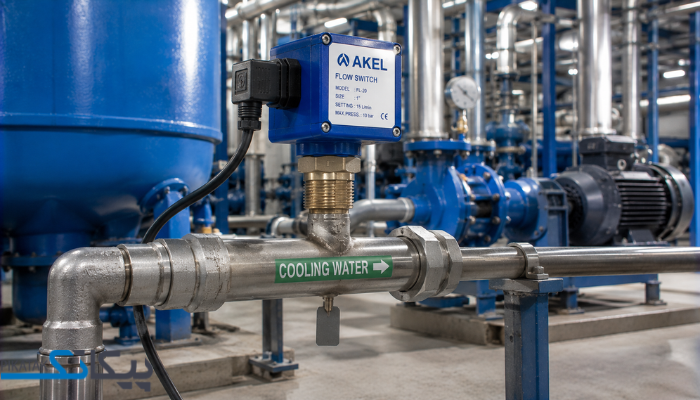

خرید فلوسوئیچ آکل
برای خرید فلوسوئیچ آکل با اطمینان از اصالت کالا و قیمت مناسب، می توانید از خدمات فروش پیکاتک استفاده کنید. پیکاتک به عنوان نمایندگی فلوسوئیچ آکل، این محصولات را با ضمانت اصالت کالا، قیمت رقابتی و امکان استعلام سریع موجودی عرضه می کند.
اگر به دنبال خرید مطمئن و مستقیم فلوسوئیچ آکل هستید، پیکاتک امکان ثبت سفارش و دریافت قیمت روز را برای شما فراهم کرده است.
برای استعلام قیمت فلوسوئیچ آکل و ثبت سفارش، با کارشناسان فروش پیکاتک در تماس باشید.
راهنمای خرید فلوسوئیچ آکل
اگر قصد کنترل عملکرد پمپها و یا چیلر برای جلوگیری از خشککاری دارید و در عین حال قصد کردهاید تا یکی از مدلهای آکل را تهیه کنید، از قبل لازم است تا برخی اطلاعات فنی مانند سایز انشعاب، جنس سیال، جریان نامی پمپ و قطر لوله را مشخص نمایید. در عین حال بهتر است که چند پارامتر فنی کلیدی را بررسی کنید:
- سایز فلوسوئیچ را مطابق با انشعاب انتخاب کنید
در اولین قدم هنگام خرید فلوسوئیچ آکل سایز اتصال آن را با انشعاب خط چک کنید. این دو باید دقیقاً همسایز باشند، زیرا در غیر این صورت اتصال شما سخت و پر دردسر است. بهتر است با کولیس یا متر قطر دهانه انشعاب را اندازه بگیرید. از روی بدنه فلوسوئیچ نیز سایز اتصال آن را چک کنید. هرگز نباید برای اتصال مجبور به استفاده از بوشن شوید و یا تعداد دورهای نوار تفلون را بیشتر کنید.
منظور از انشعاب کوچکتر چیست؟
به عنوان مثال زمانیکه بخواهید فلوسوئیچ 1 اینچی را روی انشعاب اینچی ببندید. در این حالت از انشعاب کوچکتر استفاده کردهاید و مجبور هستید تا بوشن بزنید و یا تبدیل بگذارید. هر کدام از اینها مستعد نشتی و خطای فلوسوئیچ هستند.
منظور از انشعاب بزرگتر چیست؟
به عنوان مثال زمانیکه بخواهید فلوسوئیچ اینچی را روی انشعاب 1 اینچی متصل کنید و باید از ردیوسر استفاده کنید. در این صورت باز هم احتمال نشتی زیاد است.
- تطبیق جنس بدنه و پارو با سیال
انتخاب نوع فلوسوئیچ آکل کاملاً وابسته به ماهیت شیمیایی سیال است. لذا باید حتماً جنس بدنه و پاروی فلوسوئیچ را با مشخصات و ویژگیهای شیمیایی و فیزیکی سیال مطابقت دهید:
آب معمولی و غیر خورنده:
بدنه پلاستیکی با پاروی پلاستیکی یا بدنه برنجی با پاروی پلاستیکی برای چنین سیالی مناسب است. اما اگر آب تحت فشار بالا و یا دمای قابل توجه منتقل میشود، از مدلهای بدنه برنجی با پاروی استیل استفاده کنید.
آب با املاح بالا:
بدنه پلاستیکی برای آب با املاح بالا مناسب نیست و ترجیحاً از مدلهای بدنه برنجی با پاروی استیل استفاده کنید.
سیالات خورنده و شیمیایی:
برای اسیدها، کلر یا مواد شیمیایی باید مدل صنعتی بدنه برنجی با پاروی استیل را تهیه کنید. البته اگر خاصیت خورندگی سیال خیلی زیاد است، حتی بدنه برنجی هم پاسخگو نیست و بهتر است به فکر خرید فلوسوئیچ از برندی دیگر با متریال بدنه مقاومتری باشید.
- ظرفیت کنتاکت
ظرفیت کنتاکت فاکتور تعیین کننده انتخاب یک فلوسوئیچ کاربردی است. این پارامتر تعیین میکند که میکروسوئیچ چه مقدار جریان الکتریکی را قطع و وصل میکند. در فلوسوئیچهای آکل این مقدار ۱۰ آمپر برای ولتاژ ۲۲۰ ولت AC است. کنتاکت فلوسوئیچهای آکل برای راهاندازی انواع رله و کنتاکتور کافی است. چالش زمانی است که بخواهید مستقیم از کنتاکت این فلوسوئیچ برای راهاندازی پمپ استفاده کنید. در این صورت کنتاکت طراحی شده در محصولات آکل فقط برای راهاندازی مستقیم پمپهای کوچک نهایتاً ۵ آمپر مناسب هستند.
- طول پارو را براساس قطر لوله انتخاب کنید
طول پارو فلوسوئیچ را باید دقیقاً متناسب با قطر لوله انتخاب کرده و برش بزنید. زیرا این پارو در مسیر جریان قرار میگیرد و طول آن تعیین میکند که فلوسوئیچ چقدر حساس باشد. اگر پارو بلندتر از قطر لوله باشد، نوک آن به دیواره مقابل لوله گیر میکند و فلوسوئیچ عمل نخواهد کرد. همچنین اگر پارو را کوتاهتر از حد مناسب در نظر بگیرید، سطح تماس آن با جریان کم میشود و دیگر قادر به تشخیص جریانهای خیلی ضعیف نیست. در این صورت احتمال خشککاری پمپ حتی با وجود نصب فلوسوئیچ آکل زیاد است.
قیمت فلوسوئیچ آکل
آکل از برندهای صاحب سبک در تولید تجهیزات ابزار دقیق و فلوسوئیچ است. قیمت فلوسوئیچ آکل در سطح میان رده از بازار قرار دارد و با توجه به کیفیت ساخت و کارایی قابل اطمینان ارزش خرید بالایی دارند. البته قیمت این میکروسوئیچها به عوامل متعددی از جمله جنس بدنه و پارو، سایز اتصال، برند و کیفیت میکروسوئیچ وابسته است:
- قیمت مدل بدنه پلاستیکی با پاروی پلاستیکی پایه است. اما مدلهای صنعتی با بدنه برنجی و پارو استیل گرانتر هستند.
- سایز اتصال عامل تعیین کننده قیمت فلوسوئیچ آکل است. سایزهای کوچک و اینچی با قیمت پایه عرضه شده و مدلهای 1 الی 2 اینچ تا چند برابر گرانتر هستند.
- مدلهای مختلف آکل با درجه حفاظت IP65 عرضه میشوند که کلاس استاندارد محافظت در محیطهای مرطوب و قیمت اقتصادی است.
ارزش خرید فلوسوئیچ آکل
فلوسوئیچ آکل احتمالاً ارزانترین قطعهای است که روی خط نصب میکنید. اما اگر درست کار نکند، گرانترین خسارتها را به بار میآورد. ارزش واقعی این قطعه در قابلیت کارکرد مطمئن برای محافظت از پمپها و تجهیزات گران قیمت است. خرید فلوسوئیچ آکل را به چشم یک خرج اضافی نبینید، بلکه نوعی اقدام هوشمندانه برای بیمه کردن تجهیزات حساس مانند پمپها و کمپرسورها است. برای بررسی شرایط پروژه و ارزیابی مدلهای مختلف از محصولات آکل میتوانید با تیم فنی پیکاتک جهت مشاوره تماس بگیرید. پیکاتک انواع فلوسوئیچهای آکل را با بهترین قیمت و تضمین اصالت کالا برای ارسال در سراسر کشور عرضه میکند.
سوالات متداول
- اگر فلوسوئیچ آکل را برای پمپی بخریم که جریان راه اندازی آن بیش از 10 آمپر است، چطور آن را به مدار وصل کنیم تا میکروسوئیچ نسوزد؟
باید از رله یا کنتاکتور استفاده کنید. در این صورت فلوسوئیچ فقط رله را تحریکی میکند.
- فلوسوئیچ آکل برای آب گرم تا چه دمایی قابل استفاده است؟
از این میکروسوئیچ ها برای سیالات معمول تا حداکثر دمای 100 درجه استفاده میکنند.
- آیا فلوسوئیچ آکل برای سیالات غیر از آب مانند روغن یا گازوئیل هم قابل استفاده است؟
بله. اگر بدنه و پارو با سیال سازگار باشند میتوان از فلوسوئیچ آکل برای چنین سیالاتی نیز استفاده کرد.
