لول سوئیچ شناوری | لول سوئیچ فلوتری

لول سوئیچ شناوری یا فلومتری (Float Level Switch) یکی از رایج ترین تحهیزات ابزاردقیق است که جهت نظارت و کنترل سطح مایعات در مخازن نصب می شود. این تجهیز با استفاده از اصل شناوری، سطوح سیالات را با دقت و اطمینان بالا تشخیص داده و از بروز مشکلات ناشی از سرریز شدن، خالی شدن یا نوسانات ناخواسته سطوح جلوگیری می‌ کند.

سوئیچ سطح فلوتری شامل یک شناور (Floater) است که روی سطح مایع قرار می‌ گیرد و با تغییر سطح مایع، موقعیت آن تغییر می‌ کند. این تغییر موقعیت باعث فعال یا غیرفعال شدن یک سوئیچ مکانیکی یا مغناطیسی می‌ شود که می‌ تواند برای کنترل تجهیزاتی مانند پمپ‌ ها، شیرها یا آلارم‌ ها مورد استفاده قرار گیرد زیرا با رسیدن به مقدار از پیش تعیین شده (Set point)، سوئیچ را فعال کرده و سیگنالی برای کنترل تجهیزات ارسال می‌ کند.

همچنین لازم به ذکر است که سوئیچ‌ های سطح شناوری عمدتاً برای کنترل سطح مایعات طراحی شده‌ اند و برای مواد جامدات پودری شکل مناسب نیستند. ​برای اندازه‌گیری سطح مواد جامد پودری، از سایر سوئیچ‌ های سطح مانند سوئیچ‌ های پدالی، خازنی یا ارتعاشی استفاده می‌ شود که برای تشخیص سطح این نوع مواد ارائه شده‌ اند. هدف از این مقاله بررسی انواع، عملکرد، مزایا، محدودیت ها و عوامل موثر قیمت لول سوئیچ شناوری جهت راهنمایی جامع خرید این محصولات است.

انواع لول سوئیچ شناوری

سوئیچ‌ های سطح شناوری با توجه به نوع نصب و عملکرد به انواع مختلفی تقسیم بندی می‌ شوند:​

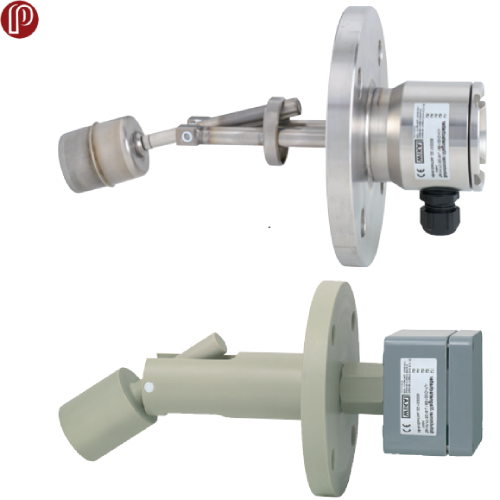

سوئیچ سطح شناوری مغناطیسی (Magnetic float level switch)

این سوئیچ‌ ها به صورت افقی از دیواره جانبی مخزن نصب می‌ شوند و با استفاده از خاصیت مغناطیسی، تغییرات سطح مایع را شناسایی کرده و سیگنال‌ های کنترلی ارسال می‌ کنند.​ با تغییر سطح مایع در مخزن، شناور متصل به اهرم به سمت بالا یا پایین حرکت می‌ کند که این حرکت از طریق اهرم به آهنربایی که در انتهای اهرم قرار دارد، منتقل می‌ شود.​

آهنربای مذکور با آهنربای دیگری که در داخل محفظه سوئیچ و پشت فلنج قرار دارد، تعامل کرده و باعث تغییر وضعیت آن می‌ شود.​ در نهایت تغییر وضعیت آهنربا منجر به فعال یا غیرفعال شدن لیمیت سوئیچ داخلی می‌ شود که در نتیجه، سیگنال‌ های ON-OFF برای کنترل تجهیزاتی مانند  پمپ ها ارسال می‌ گردد.​

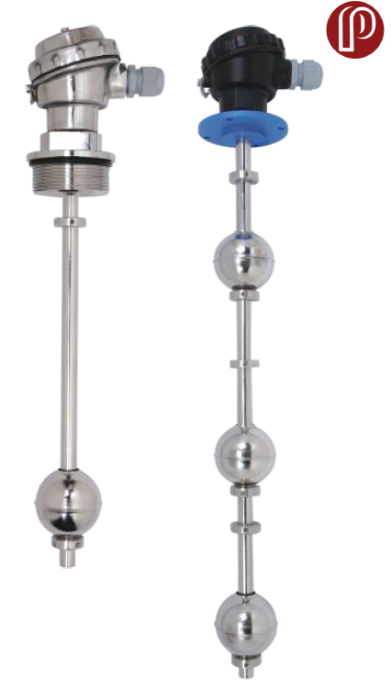

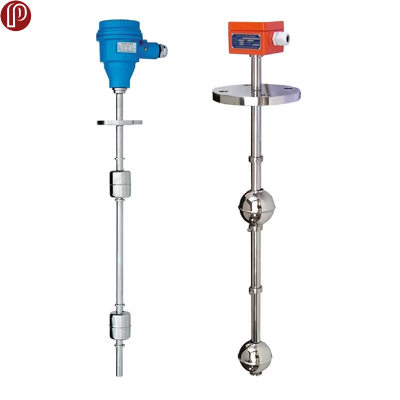

سوئیچ سطح شناوری مغناطیسی میله ای (Rod type float level switch)

این نوع سوئیچ‌ ها از بالای مخزن نصب می‌ شوند و شناور آن‌ ها به صورت عمودی با سطح مایع حرکت می‌ کند.  سوئیچ سطح شناوری شامل یک لوله استنلس استیل غیرمغناطیسی و یک یا چند شناور توپی مغناطیسی است و درون این لوله، تعدادی سوئیچ نی (Reed Switch) به‌ صورت دقیق در نقاط هشدار مشخص تعبیه شده‌اند.​ در واقع با تغییر سطح مایع، شناور بالا و پایین رفته و مکانیزم سوئیچ را فعال یا غیرفعال می‌ کند.

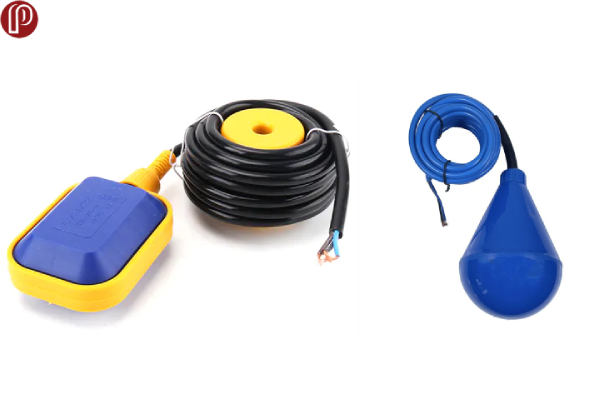

سوئیچ سطح شناوری کابلی (Cable Float Level Switch)

لول سوئیچ شناوری کابلی که به آن فلوتر کابلی یا لول سوئیچ گلابی نیز گفته می‌ شود، تجهیزی است که برای تشخیص و کنترل سطح مایعات در مخازن، چاه‌ ها، سدها و حوضچه‌ ها به کار می‌ رود. این تجهیز از یک شناور و کابلی انعطاف‌ پذیر تشکیل شده است که با تغییر سطح مایع، وضعیت آن تغییر کرده و سیگنال الکتریکی ارسال می‌ کند.​

شناور (فلوتر) معمولاً از جنس پلی‌ پروپیلن (PP) ساخته شده و درون آن یک میکروسوئیچ قرار دارد.​ کابلی انعطاف‌ پذیر از جنس پلی‌وینیل کلراید (PVC) که شناور را به سیستم کنترلی متصل می‌ کند و امکان حرکت آزادانه شناور را فراهم می‌ سازد.​

این تجهیز را تا عمقی که نیاز داریم (حداکثر 40 متر داخل مایع) در داخل مخزن آویزان کرده و به‌ صورت معلق قرار می‌ دهیم. زمانی که سطح مایع به نقطه‌ ای می‌ رسد که تجهیز قرار دارد، موجب شناوری و تغییر وضعیت آن از حالت عمودی به حالت افقی می‌ شود.

در نتیجه، ساچمه فلزی که داخل تجهیز تعبیه شده و در حالت عادی بر روی اهرم لیمیت سوئیچ قرار دارد، از روی اهرم جدا شده و موجب سوئیچ می‌ شود. با کاهش سطح مایع، مجدداً توپی به حالت اولیه بازگشته و موجب قطع شدن جریان می‌ شود. با عملکرد لیمیت سوئیچ، فرمان‌ های ON-OFF جهت کنترل دستگاه‌هایی نظیر پمپ‌ ها، آلارم و غیره به مدارهای الکتریکی ارسال می‌ گردد.​

لول سوئیچ شناوری چگونه کار می کند؟

لول سوئیچ شناوری برای تشخیص سطح مایعات در مخازن استفاده می‌ شود و می‌ تواند به‌صورت خودکار تجهیزات مرتبط مانند پمپ‌ ها یا آلارم‌ ها را کنترل کند. این سوئیچ‌ها بر اساس اصل شناوری کار می‌ کنند؛ به این صورت که با تغییر سطح مایع، موقعیت شناور تغییر کرده و باعث فعال یا غیرفعال شدن سوئیچ می‌ شود.​

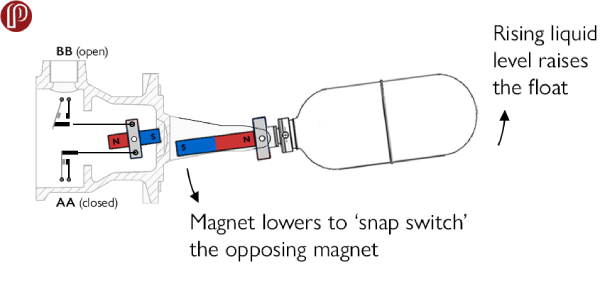

اجزای اصلی تشکیل دهنده لول سوئیچ های شناوری شامل یک کنتاکت الکتریکی (Reed switch) و یک شناور مغناطیسی (Magnetic float) می شود. مکانیسم snap-action در سوئیچ‌ های سطح مغناطیسی به‌ گونه‌ای طراحی شده است که با تغییر سطح مایع در مخزن، عملکرد سریع و دقیقی ارائه دهد.

هنگامی که سطح مایع افزایش می‌ یابد، شناور حاوی آهنربا به سمت بالا حرکت می‌ کند. این حرکت باعث می‌ شود آهنربای موجود در شناور، آهنربای مخالف را در مکانیزم سوئیچ دفع کرده و با یک حرکت سریع، سوئیچ را فعال کند. به‌طور مشابه، با کاهش سطح مایع، شناور به سمت پایین حرکت کرده و مجدداً با دفع آهنربای مخالف، سوئیچ را فعال می‌کند. این طراحی بدون نیاز به تماس مستقیم بین مکانیزم سوئیچ و شناور، عملکرد قابل اطمینانی را فراهم می‌ کند.

مزایای لول سوئیچ شناوری

سوئیچ های سطح شناوری یا فلوتری دارای مزایای متعددی به شرح زیر می باشند:

• نصب و نگهداری آسان: به‌ دلیل ساختار مکانیکی ساده، فرآیند نصب و نگهداری این سوئیچ‌ ها سریع و کم‌هزینه است.​
• کاربرد گسترده: با انتخاب مواد مناسب برای شناور و بدنه، می‌ توان از این سوئیچ‌ ها در سیالات با دما و فشار بالا و همچنین در برابر مواد خورنده استفاده کرد.​
• تنوع در کاربردها: از لول سوئیچ‌ های شناوری می‌ توان برای کنترل سطح مایعات مختلف مانند آب، روغن و مواد شیمیایی در صنایع گوناگون بهره برد.​
• قیمت مقرون‌ به‌ صرفه: در مقایسه با سایر انواع لول سوئیچ‌ ها، مدل‌های شناوری به‌دلیل سادگی طراحی و ساخت، هزینه کمتری دارند.​
• سادگی عملکرد: این تجهیزات با بهره‌گیری از اصل شناوری اجسام در سیالات، ساختاری ساده دارند که منجر به کاهش احتمال خرابی و افزایش قابلیت اطمینان می‌ شود.
• دقت مناسب در تشخیص سطح: این سوئیچ‌ ها قادرند سطح مایع را با دقت قابل قبولی تشخیص داده و سیگنال‌ های کنترلی لازم را ارسال کنند.​
• مقاومت در برابر شرایط محیطی سخت: با استفاده از مواد مقاوم در ساخت این تجهیزات می‌ توانند در شرایط محیطی نامساعد عملکرد مطلوبی داشته باشند.

محدودیت های استفاده از لول سوئیچ شناوری

لول سوئیچ‌ های شناوری با وجود مزایای متعدد، دارای محدودیت‌ هایی هستند که در هنگام انتخاب و استفاده باید مورد توجه قرار گیرند:​

• عدم کارایی در مایعات چسبناک یا غلیظ: در مایعات با ویسکوزیته بالا، حرکت آزادانه شناور ممکن است مختل شده و عملکرد سوئیچ دچار مشکل شود.
• تأثیرپذیری از تلاطم و جریان‌ های شدید: حرکات شدید مایع می‌ تواند باعث نوسانات غیرمنتظره در موقعیت شناور شده و منجر به ارسال سیگنال‌ های نادرست گردد. ​
• آسیب‌ پذیری قطعات متحرک: شناور و مکانیزم‌های مرتبط ممکن است در برابر سایش یا گرفتگی آسیب ببینند که نیاز به نگهداری منظم را افزایش می‌ دهد. ​
• عدم کارایی در مواد جامد یا پودری: این سوئیچ‌ ها برای تشخیص سطح مواد جامد یا پودری مناسب نیستند و تنها در مایعات کاربرد دارند.​
• نیاز به تماس مستقیم با مایع: برای عملکرد صحیح، شناور باید با مایع در تماس باشد که در برخی موارد ممکن است نامطلوب یا غیرممکن باشد.
• چگالی سیال: چگالی سیال مستقیماً بر عملکرد شناور تأثیر دارد. شناورها به‌ طور خاص برای کار با چگالی معین سیال طراحی می‌ شوند، که این طراحی شامل تعیین اندازه و وزن شناور است. تغییر در چگالی سیال ممکن است باعث عملکرد نادرست سوئیچ شود.
• اندازه و وزن شناور: این ویژگی‌ ها باید با خصوصیات سیال، مانند چگالی و ویسکوزیته، هماهنگ باشند تا عملکرد دقیق و قابل اعتمادی داشته باشند. ​
• تلاطم و هم‌ زدن سیال: تلاطم شدید یا فرآیندهای هم‌ زدن می‌ توانند باعث نوسانات غیرمنتظره در موقعیت شناور شوند، که ممکن است به تشخیص نادرست سطح منجر شود.

برندهای مطرح تولید کننده لول سوئیچ فلوتری

• لول سوئیچ شناوری موبری
• لول سوئیچ شناوری ویکا
• لول سوئیچ شناوری اندرس هاوزر
• لول سوئیچ شناوری عیوض
• لول سوئیچ شناوری دوایر

قیمت لول سوئیچ شناوری

لول سوئیچ فلوتری به عنوان یکی از تجهیزات ساده و قابل اعتماد ابزاردقیق، نقش مهمی در کنترل سطوح سیالات در صنایع مختلف ایفا می‌ کند. همانطور که ذکر شد این تجهیز با استفاده از اصل شناوری، سطوح سیالات را با دقت بالا تشخیص داده و از بروز مشکلات ناشی از سرریز شدن، خالی شدن یا نوسانات ناخواسته سطوح جلوگیری می‌ کند.

با توجه به مزایا و کاربردهای فراوان، انتخاب صحیح لول سوئیچ فلوتری می‌ تواند به بهبود عملکرد و افزایش ایمنی فرآیندهای صنعتی کمک کند. توجه نمایید که قیمت لول سوئیچ های شناوری علاوه بر شرایط بازار و نوسان دلار تحت تاثیر عوامل زیر قرار می گیرد:

• برند سازنده
• وضعیت محصول (نو، دست دوم)
• نوع لول سوئیچ فلوتری (کابلی، رید سوئیچ، مغناطیسی)
• اتصال فلنجی (دنده ای، فلنجی)
• متریال بدنه و قسمت های در تماس با سیال
• درجه حفاظت بدنه
• تاییدیه های ضد انفجار
• خروجی ها

لول سوئیچ شناوری یکی از ابزارهای مهم در صنایع مختلف برای کنترل سطح مایعات در مخازن یا تجهیزات صنعتی است. هنگام خرید این ابزار، باید به چند نکته کلیدی توجه کنید تا اطمینان حاصل کنید که دستگاه انتخابی شما با نیازهای محیطی و صنعتی سازگاری کامل دارد. در ادامه نکاتی که در خرید لول سوئیچ شناوری باید مد نظر قرار گیرد را توضیح می‌دهم:

1. نوع مایع موجود در مخزن

• چگالی و گرانروی (ویسکوزیته): اگر مایع چگالی بالایی داشته باشد، نیاز به سوئیچ‌هایی با شناورهای قوی‌تر خواهید داشت.
• خورندگی: در صورتی که مایع خاصیت اسیدی یا بازی قوی دارد، حتماً باید از لول سوئیچ با جنس مقاوم (مثل فولاد ضد زنگ یا مواد پلاستیکی مقاوم مانند PP یا PTFE) استفاده کنید.
• دمای مایع: تحمل حرارتی لول سوئیچ را بررسی کنید تا با دمای مایع مورد نظرتان سازگار باشد.
• وجود مواد جامد: بررسی کنید که آیا مایع حاوی ذرات جامد یا رسوبات است. ممکن است به مدل‌های مخصوص برای چنین مواردی نیاز داشته باشید.

2. متریال لول سوئیچ

انتخاب جنس بدنه و شناور بسیار مهم است. به شرایط محیطی توجه کنید:

• فولاد ضد زنگ (Stainless Steel): مناسب برای کاربردهای با دمای بالا و مایعات خورنده.
• پلاستیک‌های خاص (مانند PP یا PVDF): برای محیط‌های شیمیایی خورنده یا دماهای پایین.
• آلیاژهای مقاوم: در کاربردهای خاص مانند مواد پتروشیمی.

3. نوع نصب لول سوئیچ

• نصب عمودی (Vertical): معمولاً برای مخازن با عمق بیشتر مورد استفاده قرار می‌گیرد.
• نصب افقی (Horizontal): برای استفاده در دیواره‌ها یا برای کنترل سطح مایعات در عمق کمتری از مخازن استفاده می‌شود.
• اطمینان حاصل کنید که فضای لازم برای نصب و نگهداری لول سوئیچ وجود دارد.

4. دمای محیط و مایع

• لول سوئیچ انتخابی باید تحمل دمای محیط و مایعی که در مخزن وجود دارد را داشته باشد.
• برای دماهای بسیار زیاد یا بسیار کم باید یک مدل مقاوم به دما انتخاب کنید.

5. فشار مخزن

• اگر مخزن تحت فشار است، لول سوئیچ باید تحمل فشار مورد نظر را داشته باشد. در غیر این صورت، دستگاه ممکن است دچار آسیب شود.

6. نوع سیگنال خروجی

• بررسی کنید که خروجی لول سوئیچ با سایر سیستم‌های کنترلی شما (مثل PLC یا سیستم اسکادا) سازگار باشد.
• گزینه‌های رایج:
  • خروجی خشک (Dry Contact): ساده‌ترین و رایج‌ترین نوع خروجی.
  • خروجی آنالوگ (4-20mA): برای کنترل سطح دقیق و ارتباط با سیستم‌های پیچیده‌تر.

7. محدوده سطح و دقت سنجش

• دامنه کاربرد لول سوئیچ از نظر عمق یا سطح مایع را بررسی کنید تا با ارتفاع کاری مخزن‌تان تطابق داشته باشد.
• اگر به دقت بالا نیاز دارید، از مدل‌های با کیفیت بیشتر استفاده کنید.

8. شرایط محیطی (IP یا ATEX)

• اگر محیط مخزن دارای رطوبت بالا، گرد و غبار یا خطر انفجار است، مطمئن شوید که لول سوئیچ دارای استاندارد IP مناسب یا تأییدیه ضد انفجار (مثل ATEX/Ex) باشد.

9. کاربری (چند مرحله‌ای یا ساده)

• اگر قصد دارید تنها یک حد از سطح مایع (پر/خالی) کنترل شود، یک لول سوئیچ ساده کافی است.
• اما اگر کنترل در چند سطح (مثلاً حداکثر، حداقل و سطح میانی) نیاز دارید، لول سوئیچ چند مرحله‌ای بخرید.

فروشگاه تخصصی ابزار دقیق پیکاتک به عنوان بزرگترین وارد کننده و تامین کننده تجهیزات ابزار دقیق در ایران، مجموعه ای از لول سوئیچ های فلوتری را با بهترین کیفیت از برندهای معتبر به فروش می رساند. بازدیدکنندگان محترم جهت کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت به روز لول سوئیچ شناوری یا فلوتری می توانید با کارشناسان فنی ما به شماره 02188109770 تماس حاصل فرمایید. کارشناسان ما شما را در انتخاب بهترین لول سوئیچ شناوری بر اساس نیازهای فنی و بودجه پروژه راهنمایی می کنند.
