"لول سوئیچ مغناطیسی"

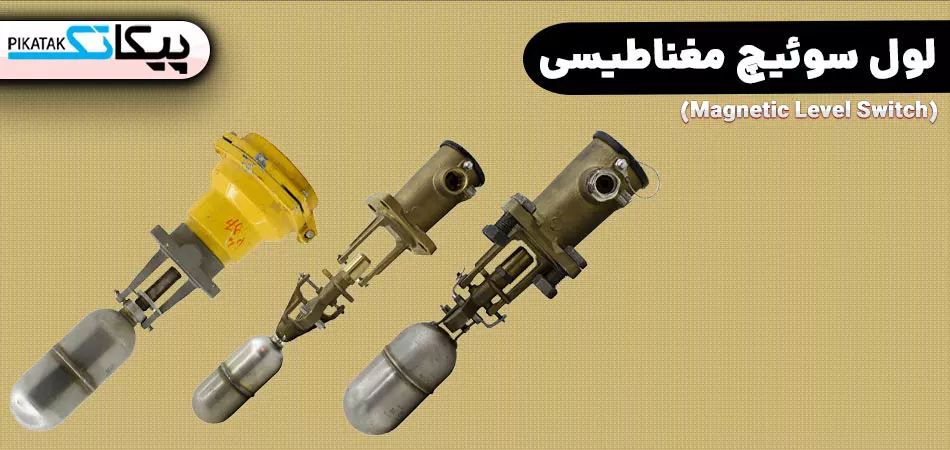

لول سوئیچ مغناطیسی چیست؟

لول سوئیچ یا سوئیچ سطح مغناطیسی (Magnetic Level Switch)، یکی از تجهیزات پرکاربرد کنترل سطح مایعات در صنایع مختلف است که برای تشخیص رسیدن سطح سیال به یک نقطه مشخص و ارسال فرمان ON / OFF به سایر تجهیزات مورد استفاده قرار می گیرد. این تجهیز با استفاده از شناور (Floater) دارای آهنربا و یک کنتاکت مغناطیسی (Reed Switch)، تغییر سطح مایع را تشخیص می‌ دهد. در واقع با بالا یا پایین رفتن سطح سیال، شناور حرکت کرده و میدان مغناطیسی آن باعث وصل یا قطع شدن کنتاکت الکتریکی می‌ شود.

لول سوئیچ مغناطیسی را میتوان متناسب با شرایط مخزن و نوع کاربرد، به‌ صورت جانبی (Horizontal) یا از قسمت بالای مخزن (Top Mounted) نصب کرد. سوئیچ‌ های سطح شناور برای طیف گسترده‌ای از مایعات کاربرد دارند، مشروط بر آنکه جنس اجزای در تماس با سیال با نوع مایع سازگار انتخاب شود. این نوع سوئیچ‌ ها به دلیل ساختار ساده، عملکرد قابل‌ اعتماد، قیمت اقتصادی و سهولت نصب بسیار پرطرفدار هستند.

عملکرد سوئیچ‌ های سطح شناور تحت تأثیر ویژگی‌ هایی مانند ماهیت شیمیایی سیال، رسانایی الکتریکی، فشار و دمای داخل مخزن، وجود بخار، کف یا تلاطم قرار نمی‌ گیرد. با این حال، نوسانات شدید سطح مایع و پدیده موج می‌ تواند بر دقت عملکرد آن‌ ها تأثیرگذار باشد. در این مقاله از پیکاتک به بررسی عملکرد، انواع، مزایا، محدودیت ها، عوامل موثر بر قیمت و راهنمای خرید لول سوئیچ مغناطیسی می پردازیم.

عملکرد لول سوئیچ مغناطیسی

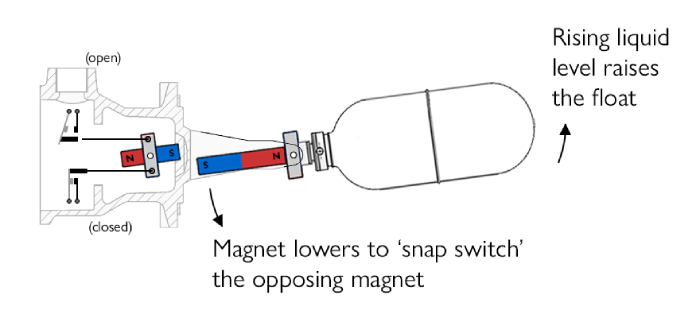

لول سوئیچ‌ های مغناطیسی از ترکیب یک شناور (Float) و یک مکانیزم سوئیچینگ مغناطیسی یا مکانیکی (Reed Switch) تشکیل می شوند. شناور به دلیل نیروی شناوری، همواره متناسب با تغییرات سطح مایع در مخزن حرکت می‌ کند و این جابجایی مبنای تشخیص سطح قرار می‌ گیرد.

با افزایش یا کاهش سطح سیال، شناور روی سطح مایع بالا یا پایین می‌ رود. زمانی که آهنربای تعبیه‌ شده در داخل شناور به موقعیت سوئیچ مغناطیسی می‌ رسد، کنتاکت داخلی تغییر وضعیت داده و یک سیگنال الکتریکی ON یا OFF تولید می‌ شود. این خروجی الکتریکی می‌ تواند برای کنترل پمپ، فعال‌ سازی آلارم سطح، جلوگیری از سرریز یا ارسال فرمان به PLC و سیستم‌ های کنترلی مورد استفاده قرار گیرد.

انواع لول سوئیچ مغناطیسی

سوئیچ های سطح بر اساس نحوه نصب و شکل ظاهری در دو مدل زیر تولید می شوند:

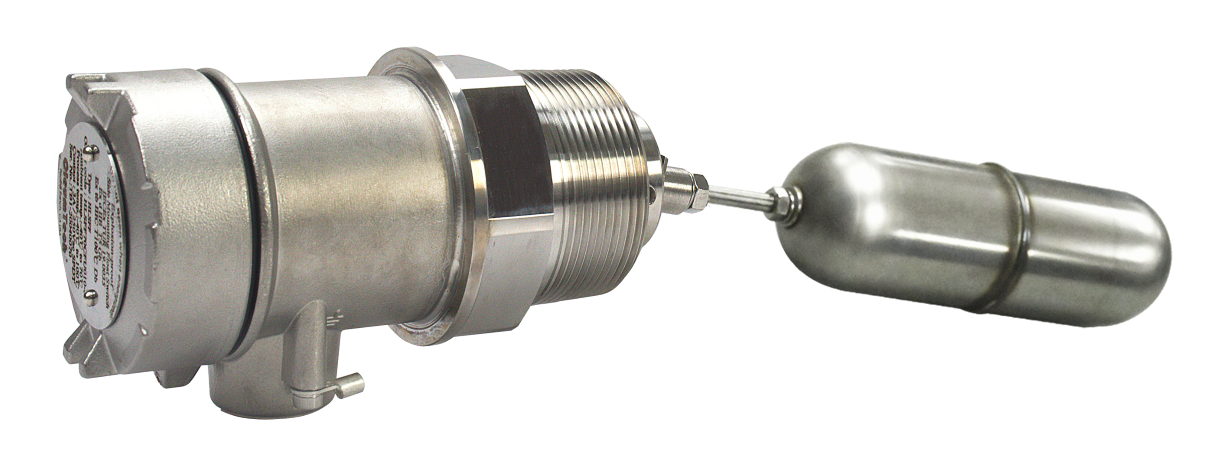

لول سوئیچ مغناطیسی افقی (Horizontal)

در این نوع، سوئیچ سطح به‌صورت شناور معلق طراحی شده و از یک شناور تشکیل می‌ شود که در انتهای کابل خود آویزان است. مکانیزم سوئیچینگ، که معمولاً از نوع مکانیکی است، داخل خود شناور قرار دارد. با رسیدن سطح مایع به شناور، شناور به سمت بالا حرکت کرده و در اثر تغییر زاویه، وضعیت سوئیچ تغییر می‌ کند. این روش اگرچه از نظر ساختار ساده و اقتصادی است، اما دقت بالایی ندارد و معمولاً به‌ عنوان تجهیز ایمنی برای جلوگیری از خشک‌ کار کردن پمپ‌ ها به‌ طور گسترده استفاده می‌ شود.

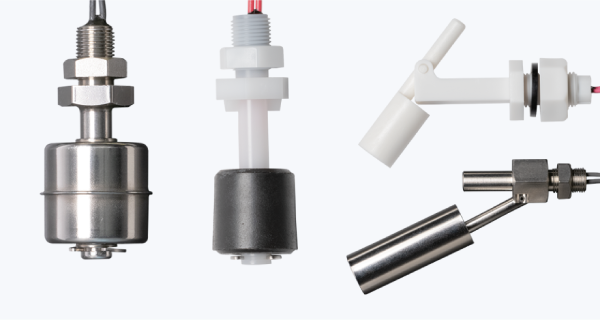

لول سوئیچ مغناطیسی عمودی (Vertical)

در مدل عمودی، شناور در امتداد یک محور عمودی حرکت می‌ کند. داخل این محور یک سوئیچ مغناطیسی (Reed Switch) قرار گرفته و شناور به آهنربا مجهز است. با بالا یا پایین رفتن سطح مایع و رسیدن شناور به موقعیت سوئیچ نی، میدان مغناطیسی فعال شده و کنتاکت الکتریکی تغییر وضعیت می‌ دهد. این نوع لول سوئیچ از دقت بالاتر و عملکرد پایدارتر برخوردار بوده و برای کنترل نقطه‌ای سطح در مخازن صنعتی کاربرد فراوانی دارد.

جدول مزایا و محدودیت های لول سوئیچ مغناطیسی

کاربردهای لول سوئیچ مغناطیسی

لول سوئیچ مغناطیسی یکی از تجهیزات پرکاربرد ابزار دقیق است که برای کنترل و نظارت نقطه‌ای سطح مایعات در مخازن و سیستم‌ های صنعتی استفاده می‌ شود. مهم‌ ترین کاربرد این تجهیز، تشخیص رسیدن سطح سیال به حد مشخص (مینیمم یا ماکسیمم) و ارسال فرمان قطع یا وصل به تجهیزات کنترلی است. به همین دلیل، لول سوئیچ مغناطیسی نقش مهمی در افزایش ایمنی و جلوگیری از بروز آسیب به تجهیزات ایفا می‌ کند.

یکی از کاربردهای رایج لول سوئیچ مغناطیسی، کنترل عملکرد پمپ‌ ها است. این سوئیچ‌ها با تشخیص سطح پایین مایع، از خشک‌کار کردن پمپ جلوگیری کرده و در سطح بالا، فرمان توقف پمپ را صادر می‌ کنند. به همین علت، در سیستم‌ های انتقال آب، روغن و سوخت، به‌ عنوان یک ابزار حفاظتی بسیار مؤثر مورد استفاده قرار می‌ گیرند.

در صنایع نفت، گاز، پتروشیمی، شیمیایی و نیروگاهی، لول سوئیچ‌ های مغناطیسی برای کنترل سطح مخازن فرآیندی، بویلرها و واحدهای ذخیره‌ سازی کاربرد گسترده‌ای دارند. این سوئیچ‌ ها نسبت به رسانایی الکتریکی، بخار، کف و نوسانات دمایی حساس نیستند و میتوان با انتخاب متریال مناسب، آن‌ها را در سیالات خورنده یا دما و فشارهای مختلف به‌ کار گرفت.

همچنین در صنایع غذایی و دارویی، لول سوئیچ مغناطیسی با بدنه استنلس استیل برای کنترل سطح مخازن بهداشتی مورد استفاده قرار می‌ گیرد. این تجهیزات به دلیل ساختار ساده و قابلیت اطمینان بالا، برای ارسال سیگنال به سیستم‌ های PLC، آلارم‌ های سطح بالا و پایین و تابلوهای برق صنعتی گزینه‌ای اقتصادی و کارآمد محسوب می‌ شوند.

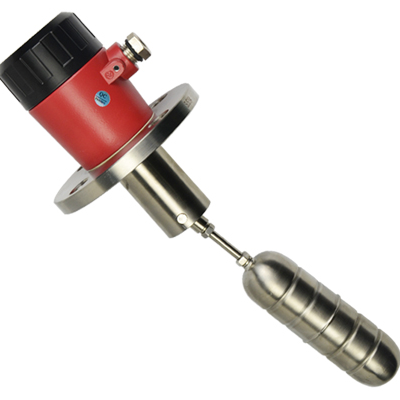

عوامل موثر بر قیمت لول سوئیچ مغناطیسی

• برند سازنده
• متریال بدنه و سنسور
• نوع اتصال و سایز آن
• نوع کنتاکت
• دما و فشار فرآیندی
• درجه حفاظتی بدنه IP
• تاییدیه ضدانفجار

خرید لول سوئیچ مغناطیسی از فروشگاه پیکاتک

فروشگاه اینترنتی پیکاتک به‌ عنوان یکی از تخصصی‌ترین مراجع ابزار دقیق در ایران، مجموعه‌ ای کامل از تجهیزات اندازه‌گیری سطح، از جمله انواع لول سوئیچ مغناطیسی را با بهترین کیفیت و قیمت رقابتی عرضه می‌ کند. برای خرید لول سوئیچ مغناطیسی، کافی است به ابتدای این صفحه مراجعه کرده و پس از بررسی مشخصات فنی، برندها و قیمت به‌روز محصولات، مناسب‌ ترین گزینه را متناسب با نیاز مخزن و فرآیند خود انتخاب نمایید.

بازدیدکنندگان محترم همچنین در صورت نیاز به مشاوره تخصصی رایگان یا استعلام قیمت روز لول سوئیچ مغناطیسی، می‌ توانید با کارشناسان فروش پیکاتک تماس بگیرید تا شما را در انتخاب دقیق و خرید مطمئن راهنمایی کنند.

سوالات متداول

لول سوئیچ مغناطیسی برای چه سیالاتی مناسب است؟

این نوع لول سوئیچ برای اغلب مایعات تمیز مانند آب، روغن، سوخت‌ ها و سیالات شیمیایی غیرخورنده مناسب است. برای سیالات بسیار چسبناک یا دارای ذرات جامد باید نوع مناسب انتخاب شود.

لول سوئیچ مغناطیسی به چه صورت نصب می‌ شود؟

بسته به نوع طراحی و شرایط مخزن، لول سوئیچ مغناطیسی می‌ تواند به‌صورت عمودی (از بالا) یا افقی (کناری) روی مخزن نصب شود.

آیا امکان استفاده از لول سوئیچ مغناطیسی برای فرمان پمپ وجود دارد؟

بله، خروجی این تجهیز می‌ تواند برای کنترل روشن و خاموش شدن پمپ‌ها، آلارم سطح بالا یا پایین و ارسال سیگنال به PLC استفاده شود.

تفاوت لول سوئیچ مغناطیسی با لول ترانسمیتر چیست؟

لول سوئیچ مغناطیسی فقط وضعیت سطح را به‌صورت قطع یا وصل (ON/OFF) مشخص می‌کند، در حالی که لول ترانسمیتر مقدار پیوسته سطح را به‌صورت سیگنال آنالوگ ارائه می‌دهد.

لول سوئیچ مغناطیسی چه محدودیت‌ هایی دارد؟

این نوع سوئیچ برای سیالات بسیار متلاطم، ویسکوز یا دارای ذرات جامد زیاد گزینه مناسبی نیست و ممکن است عملکرد فلوتر مختل شود.

کنتاکت‌ های NO و NC در لول سوئیچ مغناطیسی چه معنایی دارند؟

کنتاکت NO (نرمال باز) در حالت عادی قطع است و با تغییر سطح وصل می‌ شود، در حالی که کنتاکت NC (نرمال بسته) در حالت عادی وصل بوده و با تغییر سطح قطع می‌ شود.
