مانومتر چیست؟
مانومتر (Manometer) یا گیج فشار یکی از پرکاربردترین تجهیزات ابزاردقیق است که برای اندازه گیری و نمایش فشار سیالات اعم از گازها و مایعات مورد استفاده قرار می گیرد. این ابزار با توجه به ساختار ساده، دقت مناسب، دوام بالا و هزینه اقتصادی، نقش مهمی در پایش فشار در سیستمهای صنعتی، پزشکی و تاسیساتی ایفا می کند.
مانومترها معمولاً برای نمایش محلی فشار به کار می روند؛ به این معنا که اپراتور می تواند بهصورت مستقیم و در محل نصب، مقدار فشار سیستم را مشاهده و کنترل کند. عملکرد قابل اعتماد این تجهیز، آن را به یکی از اجزای کلیدی در ایمنی و بهره برداری صحیح از تجهیزات تبدیل کرده است.
به عنوان، مانومتر اکسیژن با نمایش دقیق فشار اکسیژن در کپسول یا خطوط انتقال، به کاربران کمک می کند تا از میزان گاز باقی مانده مطلع شوند و از بروز خطراتی مانند افت فشار ناگهانی یا افزایش بیش از حد فشار جلوگیری کنند. به همین دلیل، استفاده از مانومتر مناسب نقش مهمی در افزایش ایمنی، جلوگیری از آسیب تجهیزات و بهینه سازی عملکرد سیستم دارد. در این مقاله به معرفی عملکرد مانومتر، انواع مختلف آن، مزایا، کاربردها، عوامل مؤثر بر قیمت و همچنین راهنمای خرید مانومتر می پردازیم تا بتوانید با آگاهی کامل، مناسب ترین مدل را از فروشگاه پیکاتک انتخاب و خریداری کنید.

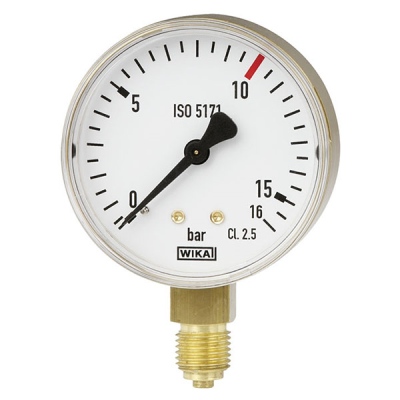

عملکرد مانومتر
همانطور که بیان شد مانومتر برای اندازهگیری و نمایش فشار سیالات در کاربردهای مختلف صنعتی، تأسیساتی، پزشکی و آزمایشگاهی مورد استفاده قرار می گیرد. این ابزار در سایزها و رنجهای فشاری متنوع تولید می شود تا متناسب با شرایط کاری و نوع سیال، دقت و کارایی مطلوبی داشته باشد.
عملکرد مانومتر بر پایه تبدیل فشار سیال به حرکت مکانیکی است. فشار واردشده به المان اندازهگیری باعث تغییر شکل آن شده و این تغییر شکل، از طریق مکانیزم عقربه و صفحه مدرج، بهصورت عددی نمایش داده می شود. بسته به محدوده فشار و نوع کاربرد، مانومترها از المان های اندازهگیری مختلفی استفاده می کنند که از جمله رایجترین آن ها می توان به بوردن تیوب، دیافراگمی و کپسولی اشاره کرد.
هر یک از این المنت ها برای شرایط فشاری خاص طراحی شدهاند؛ بهطور مثال، بوردن تیوب برای فشارهای متوسط و بالا و المان کپسولی برای فشارهای بسیار کم و میلی بار مناسب است. این تنوع در ساختار باعث شده مانومترها بتوانند در طیف گسترده ای از صنایع با دقت مناسب، پاسخ سریع و قابلیت اطمینان بالا مورد استفاده قرار گیرند.
واحدهای اندازهگیری فشار در مانومتر
مانومترها، فشار سیالات را در واحدهای اندازهگیری مختلف نمایش دهند که انتخاب هر واحد، به نوع کاربرد، محدوده فشار و استانداردهای صنعتی بستگی دارد. رایج ترین واحدهای مورد استفاده در مانومترها عبارتاند از:
- بار (bar): یکی از متداولترین واحدها در صنایع نفت، گاز، پتروشیمی و تأسیسات صنعتی
- پاسکال (Pa) و کیلوپاسکال (kPa): واحد استاندارد سیستم SI که معمولاً در کاربردهای علمی و مهندسی استفاده می شود.
- PSI (پوند بر اینچ مربع): واحد رایج در تجهیزات آمریکایی و سیستمهای هیدرولیک و پنوماتیک
- میلی بار (mbar): مناسب برای اندازهگیری فشارهای پایین و کاربردهای حساس مانند تهویه، آزمایشگاه ها و صنایع پزشکی
- میلی متر ستون آب یا جیوه (mmH₂O / mmHg): بیشتر در کاربردهای آزمایشگاهی، پزشکی و اندازه گیری اختلاف فشار مورد استفاده قرار می گیرد.

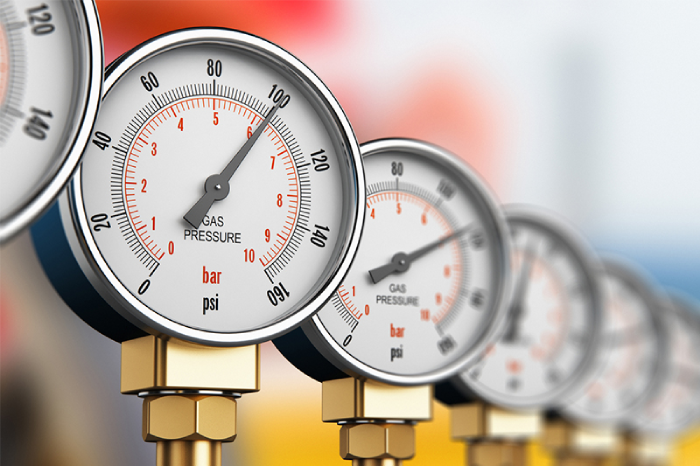

انواع مانومتر
مانومترها بر اساس ساختار مکانیکی و تکنولوژی اندازه گیری فشار به چند دسته اصلی تقسیم می شوند که هر کدام برای کاربردهای خاص و شرایط کاری متفاوت طراحی شدهاند. در ادامه مهم ترین انواع مانومتر به شرح زیر است:
- مانومتر U شکل: از سادهترین انواع مانومتر که معمولاً برای اندازه گیری فشارهای پایین و کاربردهای آزمایشگاهی استفاده می شود و بر اساس اختلاف ارتفاع سیال در لوله U شکل عمل می کند.
- مانومتر نسبی (گیج): فشار را نسبت به فشار اتمسفر اندازهگیری کرده و یکی از رایجترین انواع مانومتر در کاربردهای صنعتی و تأسیساتی است.
- مانومتر مطلق: فشار را نسبت به خلأ کامل اندازهگیری می کند و برای کاربردهایی که به دقت بالا نیاز دارند، مانند فرآیندهای خاص صنعتی و آزمایشگاهی، مناسب است.
- مانومتر اختلاف فشار: برای اندازهگیری اختلاف فشار بین دو نقطه در یک سیستم استفاده می شود و کاربرد گستردهای در فیلترها، خطوط لوله و سیستم های تهویه دارد.
- مانومتر دیجیتال: با استفاده از سنسور الکترونیکی، مقدار فشار را به صورت عددی و با دقت بالا نمایش می دهد و امکان ثبت داده و تغییر واحد فشار را فراهم می کند.
- مانومتر روغنی: داخل این نوع مانومتر با روغن پر شده است که باعث کاهش لرزش عقربه و افزایش طول عمر تجهیز در محیطهای پرتنش و دارای ارتعاش می شود.
- مانومتر خشک: بدون مایع پرکننده بوده و بیشتر در محیط های با لرزش کم و شرایط کاری عادی مورد استفاده قرار میگیرد.
- مانومتر عقربهای: نوع مکانیکی و کلاسیک مانومتر که مقدار فشار را از طریق عقربه و صفحه مدرج نمایش می دهد و در صنایع مختلف کاربرد فراوانی دارد.

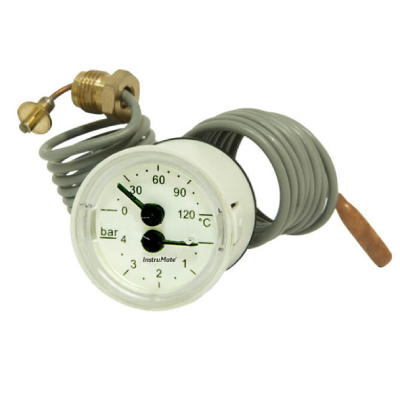

مانومتر پکیج چیست؟
مانومتر پکیج یک نوع گیج فشار است که برای نمایش و کنترل فشار آب داخل سیستم پکیج دیواری و مدار گرمایش استفاده می شود. این مانومتر به صورت مستقیم روی پکیج نصب شده و به کاربران کمک میکند تا وضعیت فشار آب سیستم را به صورت لحظه ای بررسی کنند.
فشار مناسب در پکیج معمولاً بین 1 تا 2 بار است و مانومتر پکیج وظیفه دارد در صورت کاهش یا افزایش غیرعادی فشار، کاربر را آگاه کند. پایین بودن فشار می تواند باعث خاموش شدن پکیج و بالا بودن آن ممکن است به آسیب قطعات داخلی مانند مبدل حرارتی یا شیر اطمینان منجر شود. مانومترهای پکیج اغلب به صورت عقربهای طراحی شده و در بازه های فشاری 0 تا 4 بار یا 0 تا 16 بار تولید می شوند. این ابزار نقش مهمی در ایمنی، عملکرد صحیح و افزایش طول عمر پکیج دارد و یکی از اجزای ضروری در سیستم های گرمایشی خانگی محسوب می شود.
مزایای استفاده از مانومتر
یکی از مهم ترین مزایای استفاده از مانومتر، کنترل و پایش دقیق فشار سیالات در سیستمهای مختلف است. فشار مناسب نقش کلیدی در عملکرد صحیح تجهیزات دارد و مانومتر با نمایش لحظهای فشار، به اپراتور کمک می کند تا از بروز مشکلاتی مانند کاهش راندمان، نشتی یا خرابی زودهنگام تجهیزات جلوگیری کند.
مانومترها به دلیل سادگی ساختار و سهولت استفاده، در طیف گستردهای از صنایع از جمله تأسیسات، نفت و گاز، صنایع غذایی، پزشکی و سیستمهای گرمایشی کاربرد دارند. نصب آسان و نیاز نداشتن به منبع تغذیه در مدل های مکانیکی، این تجهیز را به گزینهای قابل اعتماد و کم هزینه تبدیل کرده است.
از دیگر مزایای مانومتر میتوان به افزایش ایمنی سیستم و کاربران اشاره کرد. اندازهگیری دقیق فشار، به ویژه در سیستم هایی که با گازها یا سیالات تحت فشار بالا کار می کنند، از بروز خطراتی مانند ترکیدگی، انفجار یا آسیب به قطعات حساس جلوگیری می کند و امکان واکنش به موقع در شرایط غیرعادی را فراهم می کند.
همچنین تنوع بالای مانومترها از نظر رنج فشار، نوع نمایش، واحدهای اندازه گیری و متریال ساخت باعث می شود برای هر کاربردی، گزینه ای مناسب وجود داشته باشد. این تنوع، انتخاب مانومتر متناسب با شرایط کاری را آسان کرده و دقت و طول عمر سیستم را به طور محسوسی افزایش می دهد. در نهایت، استفاده از مانومتر به کاهش هزینه های نگهداری و تعمیرات کمک می کند؛ زیرا تشخیص زودهنگام تغییرات فشار، مانع از خرابی های جدی شده و بهره برداری بهینه از تجهیزات را تضمین می کند.
کاربردهای مانومتر
مانومترها در طیف گستردهای از صنایع مورد استفاده قرار میگیرند که برخی از مهمترین آنها عبارتاند از:
- صنایع نفت، گاز و پتروشیمی
- صنایع آب و فاضلاب
- صنایع غذایی و دارویی
- سیستم های HVAC
- کارگاه ها و تجهیزات صنعتی
- پکیج های دیواری، بویلرها و موتورخانه ها
- خطوط لوله، مخازن و پمپ ها
- سیستم های پنوماتیک و هیدرولیک
- کمپرسورهای هوا و تجهیزات هوای فشرده
- اندازهگیری فشار گاز اکسیژن و گازهای پزشکی در مراکز درمانی
قیمت مانومتر
قیمت مانومتر بر اساس برند سازنده، سایز صفحه، نوع مانومتر، محدوده فشار، کلاس دقت اندازهگیری و سایر ویژگیهای فنی متفاوت است. از جمله عوامل مهم دیگر میتوان به جنس بدنه و المنت اندازهگیری، نوع اتصال (رزوه از زیر یا پشت)، پرشده با روغن یا خشک بودن مانومتر و شرایط کاری محیط اشاره کرد.
معمولا مانومترهای روغنی به دلیل مقاومت بیشتر در برابر لرزش و افزایش طول عمر، قیمت بالاتری نسبت به مانومترهای خشک دارند. همچنین مانومترهایی با محدوده فشار بالاتر، دقت بیشتر و برندهای معتبر صنعتی، از قیمت بیشتری برخوردار هستند. در نهایت، برای اطلاع از قیمت روز مانومتر و انتخاب مناسب ترین مدل متناسب با کاربرد صنعتی، تأسیساتی یا پزشکی، می توانید با کارشناسان پیکاتک در تماس باشید.
راهنمای خرید مانومتر از فروشگاه ابزار دقیق پیکاتک
فروشگاه اینترنتی پیکاتک به عنوان یکی از بزرگ ترین پلتفرم های فروش تجهیزات ابزار دقیق و صنعتی در ایران، مجموعه ای کامل از تجهیزات اندازهگیری فشار را با تنوع بالا و کیفیت تضمین شده ارائه می دهد. در پیکاتک می توانید انواع مانومتر (گیج فشار)، ترانسمیتر فشار و سوئیچ فشار را متناسب با کاربردهای صنعتی، تأسیساتی و تخصصی تهیه کنید.
انواع مانومتر از برندهای معتبر از جمله مانومتر اینسترومیت، مانومتر پکنز، مانومتر ویکا، مانومتر اکسیژن و سایر مدل های پرکاربرد، با قیمت رقابتی و اصالت کالا در فروشگاه پیکاتک موجود است. این تنوع به شما کمک می کند تا بر اساس رنج فشار، نوع سیال، شرایط کاری و بودجه موردنظر، بهترین انتخاب را داشته باشید.
برای خرید مانومتر کافی است به بالای همین صفحه مراجعه کرده و از میان محصولات موجود، گزینه مناسب خود را انتخاب کنید. همچنین در صورت نیاز به مشاوره تخصصی رایگان، استعلام قیمت روز و ثبت سفارش، می توانید با کارشناسان فروش پیکاتک تماس بگیرید تا شما را در انتخاب دقیق و مطمئن راهنمایی کنند.
سوالات متداول
مانومتر چیست و چه کاربردی دارد؟
مانومتر یا گیج فشار ابزاری برای اندازهگیری و نمایش فشار گازها و مایعات است که در صنایع مختلفی مانند نفت و گاز، تأسیسات، پزشکی، و سیستم های گرمایشی مورد استفاده قرار می گیرد.
تفاوت مانومتر و گیج فشار چیست؟
در عمل تفاوتی بین این دو وجود ندارد و واژه مانومتر و گیج فشار معمولاً بهجای یکدیگر استفاده می شوند، هرچند در متون علمی مانومتر بیشتر به مدل های ستونی اشاره دارد.
مانومتر دیجیتال بهتر است یا عقربهای؟
مانومتر دیجیتال دارای دقت بالاتر و نمایش عددی است، اما مانومتر عقربهای ساده تر، مقاوم تر و مناسب محیطهای صنعتی معمولی است. انتخاب بین این دو به نوع کاربرد بستگی دارد.
مانومتر روغنی چه مزیتی نسبت به مانومتر خشک دارد؟
مانومتر روغنی با کاهش لرزش عقربه، برای محیطهای دارای ارتعاش و فشار ناپایدار مناسب تر است و طول عمر بیشتری نسبت به مانومتر خشک دارد.
مانومتر اکسیژن چه تفاوتی با مانومترهای معمولی دارد؟
مانومتر اکسیژن از متریال مخصوص و ایمن ساخته می شود تا با گاز اکسیژن واکنش ندهد و خطر اشتعال یا جرقه ایجاد نکند؛ بنابراین استفاده از مانومتر معمولی برای اکسیژن توصیه نمی شود.
مانومتر پکیج چیست و چه فشاری را نشان می دهد؟
مانومتر پکیج فشار آب داخل پکیج دیواری را نمایش می دهد و معمولاً بازه فشار ۰ تا ۴ یا ۰ تا ۶ بار دارد. فشار استاندارد پکیج بین ۱ تا ۲ بار است.
