مانومتر میلی بار ویکا

مانومتر میلی‌ بار ویکا (WIKA Millibar Pressure Gauge) نوعی گیج فشار عقربه ای ویکا است که برای اندازه‌ گیری و نمایش محلی فشارهای بسیار پایین (در بازه میلی‌ بار) سیالات مختلف مایع و گازی مورد استفاده قرار می گیرد. این تجهیزات، با دقت بالا و جنس بدنه مقاوم، برای صنایع فرآیندی که اندازه‌گیری فشار خیلی کم ضروری است، طراحی شده‌اند.

برند معتبر WIKA (ویکا) با چندین دهه سابقه در زمینه تولید تجهیزات ابزار دقیق، همواره محصولاتی با کیفیت بالا، دوام و دقت فوق‌ العاده ارائه داده است. مانومتر میلی بار ویکا یکی از محصولات معتبر این برند، راه‌ حل ایده‌آل برای سنجش فشارهای بسیار پایین است. در این مقاله تخصصی از فروشگاه ابزار دقیق پیکاتک، با کاربرد، مزایا و نکات کلیدی انتخاب ( گیج فشار میلی بار ) و خرید مانومتر میلی بار ویکا آشنا می‌ شوید.

مانومتر میلی بار ویکا چگونه کار می کند؟

مانومتر یا گیج فشار میلی بار ویکا قابلیت اندازه گیری انواع فشار نسبی، فشار مطلق و اختلاف فشار را دارد. این تجهیزات با انواع المنت فشار دیافراگمی و کپسولی برای اندازه گیری فشارهای بسیار پایین طراحی شده اند که در ادامه به معرفی آنها می پردازیم:

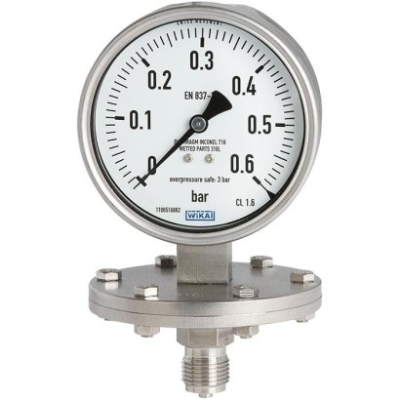

المنت اندازه‌گیری دیافراگمی (Diaphragm Element)

گیج فشار دیافراگمی با استفاده از یک دیافراگم فلزی نازک و انعطاف‌ پذیر طراحی می‌ شود که نقش عضو حسگر را ایفا می‌ کند. وارد شدن سیال فرایندی به بخش زیرین این دیافراگم، باعث ایجاد انحراف (خمیدگی یا تغییر شکل) دیافراگم بر اساس میزان فشار وارد شده می‌ شود.

این انحراف مکانیکی توسط اهرم‌ ها و مکانیزم داخلی به یک نشانگر (عقربه) در صفحه مدرج منتقل و مقدار فشار سیال دقیقا نمایش داده می‌ شود. از مزایای کلیدی این سیستم، ایزوله کردن اجزای داخلی گیج از سیال اندازه‌گیری است. این ویژگی باعث می‌ شود گیج دیافراگمی ویکا گزینه‌ای ایده‌آل برای اندازه‌گیری فشار انواع سیالات خورنده، آلوده، یا ویسکوز باشد.

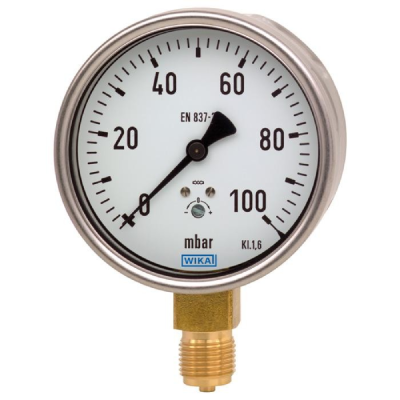

المنت اندازه‌گیری کپسولی (Capsule Element)

گیج فشار کپسولی از اتصال دو یا چند دیافراگم فلزی موج‌ دار (Corrugated) به صورت متحدالمرکز و آب‌ بند تشکیل می‌ شود و یک محفظه بسته را ایجاد می‌ کند. فشار فرآیندی به فضای داخلی این کپسول وارد می‌ شود و باعث تغییر شکل آن می‌ گردد.

این تغییر شکل، مشابه سیستم دیافراگمی، به مجموعه عقربه منتقل شده و مقدار فشار را روی صفحه نمایش نشان می‌ دهد. معمولاً فضای داخلی بین دیافراگم‌ ها با سیال تراکم‌ ناپذیر مثل گلیسیرین یا سیلیکون پر می‌ شود تا حتی کمترین تغییرات فشار را به خوبی حس کند. در فشارهای بسیار پایین (نیاز به سنجش فشارهای نزدیک به خلأ)، دیافراگم‌ های فوق‌ نازک به کار می‌ رود. اما چون ساخت این دیافراگم‌ ها دشوار و دوام آنها کم است، اغلب از المنت کپسولی استفاده می‌ شود که هم حساسیت بالاتری دارد و هم پایداری بیشتری ارائه می‌ کند.

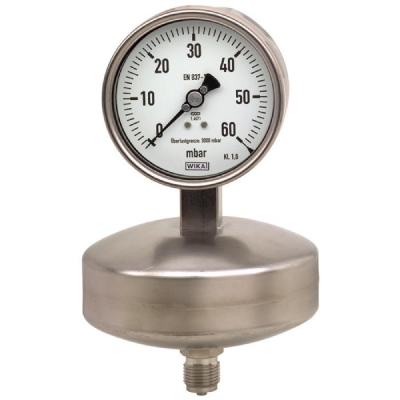

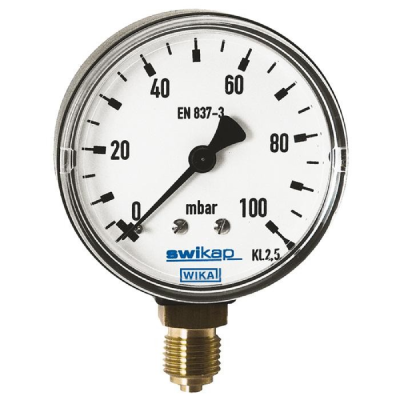

مدل های رایج مانومتر میلی بار ویکا

• مانومتر میلی بار ویکا دیافراگمی مدل های 432.50, 433.50
• مانومتر میلی بار ویکا کپسولی مدل های 632.50, 633.50
• مانومتر میلی بار ویکا کپسولی مدل های  612.34, 632.34, 633.34
• مانومتر میلی بار ویکا کپسولی مدل 612.20
• مانومتر میلی بار ویکا دیافراگمی مدل های 422.12, 423.12
• مانومتر میلی بار ویکا کپسولی مدل 611.13
• مانومتر میلی بار ویکا کپسولی مدل 632.51

مزایای استفاده از مانومتر میلی بار ویکا

مانومتر میلی بار ویکا مزایای متعددی را در صنایع فرآیندی مختلف ارائه می دهد. در ادامه برخی از مزایای رایج مانومتر میلی بار ویکا ذکر می شود:

دقت و حساسیت بالا در فشارهای پایین

یکی از برجسته‌ ترین ویژگی‌ های مانومتر میلی‌ بار ویکا، توانایی آن در اندازه‌گیری دقیق و حساس حتی در محدوده فشارهای بسیار پایین (در حد میلی‌ بار) است. این دقت بالا برای فرآیندهایی که کوچکترین تغییرات فشار می‌ تواند بر کیفیت محصول یا ایمنی تأثیر بگذارد، کاملاً حیاتی است. المنت‌های اندازه‌ گیری دیافراگمی و کپسولی پیشرفته ویکا، تضمین‌ کننده این حساسیت بی‌ نظیر هستند.

پایداری و قابلیت اطمینان بالا

محصولات ویکا به دلیل کیفیت ساخت و مهندسی آلمانی، به پایداری طولانی‌ مدت و قابلیت اطمینان بالا مشهور می باشند. مانومترهای میلی‌ بار ویکا با ارائه اندازه‌ گیری‌ های تکرارپذیر و پایدار در طول زمان، نیاز به کالیبراسیون‌ های مکرر را کاهش داده و وقفه‌ های کاری را به حداقل می‌ رسانند. این پایداری، به ویژه در محیط‌ های صنعتی با نوسانات دما و لرزش، اهمیت فراوانی دارد.

مقاومت در برابر سیالات خورنده

بسیاری از فرآیندهای صنعتی شامل سیالات خورنده، ویسکوز یا آلاینده هستند. مانومترهای میلی‌ بار ویکا با استفاده از متریال‌های مقاوم مانند استنلس استیل (Stainless Steel) و آلیاژهای خاص در ساخت دیافراگم‌ ها و کپسول‌ ها، و همچنین طراحی ایزوله المنت‌ های اندازه‌گیری، در برابر خوردگی و تأثیرات مخرب این سیالات مقاوم هستند. این ویژگی طول عمر تجهیز را افزایش و هزینه‌ های تعویض را کاهش می‌ دهد.

تنوع گسترده در مدل‌ ها و کاربردها

ویکا طیف وسیعی از مانومترهای میلی‌ بار را با قابلیت‌ ها و ویژگی‌ های متنوع ارائه می‌ دهد. این تنوع شامل:

• انواع اتصال
• رنج‌ های فشاری گوناگون
• متریال بدنه و (Wetted Parts)
• پرشده با مایع (Liquid-Filled) برای کاربردهای با لرزش بالا، که عمر مفید گیج را افزایش می‌ دهد.

سهولت در نصب و نگهداری

طراحی مانومترهای ویکا با در نظر گرفتن سهولت نصب و نگهداری انجام شده است. نصب آن‌ ها معمولاً ساده بوده و در صورت نیاز به تعمیر یا تعویض، این فرآیند نیز به سرعت انجام می‌ شود. این ویژگی، زمان توقف خط تولید را به حداقل رسانده و بهره‌وری عملیاتی را افزایش می‌ دهد.

نکات مهم انتخاب گیج فشار میلی بار ویکا

• مدل سازنده
• نوع گیج فشار (نسبی، مطلق و اختلاف فشار)
• المنت اندازه گیری فشار
• سایز گیج
• دقت
• سایز اتصال
• محدوده اندازه گیری فشار
• متریال بدنه، اتصال و المنت
• قابلیت تزریق روغن
• تاییدیه ضدانفجار (Ex)

خرید مانومتر میلی بار ویکا از فروشگاه اینترنتی پیکاتک

فروشگاه اینترنتی پیکاتک یکی از بزرگترین و معتبرترین فروشگاه‌ های آنلاین تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران است. این فروشگاه تنوع وسیعی از محصولات شامل انواع فشارسنج، ترانسمیتر فشار و دما، روتامتر، فلومتر (از ساده تا تخصصی) و تجهیزات تست و اندازه‌گیری را ارائه می‌ دهد.

مانومتر میلی بار ویکا یکی از دقیق‌ ترین ابزارهای اندازه‌گیری فشار پایین در صنایع مختلف است که خرید آن از فروشگاه معتبر پیکاتک، خیال شما را از بابت کیفیت، دقت، و اصالت کالا راحت می‌ کند. اگر به دنبال مانومتر میلی بار با دقت بالا، عمر طولانی و قابلیت اطمینان هستید، حتماً محصولات ویکا را در لیست انتخاب خود قرار دهید و برای دریافت مشاوره تخصصی با کارشناسان پیکاتک به شماره  88109770-021 تماس بگیرید.

سوالات فنی متداول گیج فشار میلی بار ویکا

گیج فشار میلی بار ویکا چه فشاری را اندازه‌ گیری می‌ کند و برای چه کاربردهایی مناسب است؟

گیج میلی بار ویکا برای اندازه‌گیری فشارهای بسیار پایین (معمولاً فشار نسبی از 0 تا 600 میلی‌ بار) طراحی شده است. این گیج‌ ها برای کاربردهایی مانند کنترل خلاء، اتاق‌ های تمیز (Clean Room)، سنجش فشار گازهای حساس، تهویه مطبوع (HVAC)، دستگاه‌های پزشکی و صنایع دارویی و غذایی ایده‌ آل هستند.

تفاوت المنت دیافراگمی و کپسولی در گیج میلی بار ویکا چیست؟

المنت دیافراگمی از یک صفحه فلزی نازک برای سنجش فشار استفاده می‌ کند و عمدتاً برای فشارهای پایین تا متوسط مناسب است. المنت کپسولی از دو دیافراگم موج‌ دار متصل به هم ساخته شده که قابلیت اندازه‌گیری فشارهای بسیار پایین و نزدیک به خلاء را با دقت بیشتر دارد.

دقت گیج‌ های میلی بار ویکا معمولاً چقدر است؟

بسته به مدل، دقت گیج‌ های میلی بار ویکا از ±1.6% تا ±2.5% مقدار کل مقیاس (FS) قابل ارائه است. برای مدل‌ های خاص و کاربردهای حساس، دقت بیشتر نیز قابل دستیابی است و باید دیتاشیت مدل مدنظر مطالعه شود.

چه سیالاتی را میتوان با گیج فشار میلی بار ویکا اندازه‌گیری کرد؟

این گیج‌ ها بسته به جنس المنت و قسمت های در تماس با سیال، برای اندازه‌گیری هوا، گازها، بخار کم فشار و برخی مایعات غیرخورنده قابل استفاده هستند. در صورت نیاز به کار با سیالات خورنده یا خاص، باید مدل مناسب و با جنس متریال ویژه انتخاب شود.

نحوه نصب درست گیج میلی بار ویکا چگونه است؟

باید گیج را به صورت عمودی و در ارتفاع مناسب نصب کنید؛ از کوپلینگ و اتصالات استاندارد استفاده کنید و از لرزش و شوک حرارتی جلوگیری نمایید. در صورت نصب در محیط‌ های با لرزش بالا، مدل پرشده با مایع (گلیسیرین یا سیلیکون) توصیه می‌ شود.

چگونه مدل مناسب گیج میلی بار ویکا را انتخاب کنیم؟

موارد مهم انتخاب شامل بازه فشار مورد نیاز، نوع سیال، دمای کارکرد، جنس بدنه و اتصالات، قطر صفحه نمایش ، قابلیت تزریق روغن و الزامات نصب می‌ باشد.

آیا گیج میلی بار ویکا استاندارد یا تأییدیه خاصی دارد؟

اغلب مدل‌ها دارای استانداردهای بین‌ المللی مانند EN 837-3 یا DIN و همچنین گواهینامه‌ های CE و ISO هستند. اطلاعات دقیق هر مدل را در دیتاشیت یا از کارشناسان فروش استعلام نمایید.
