منیفولد 5 شیر

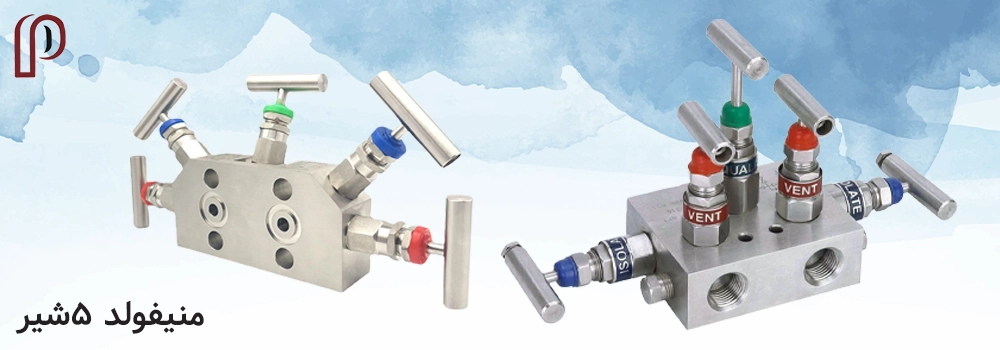

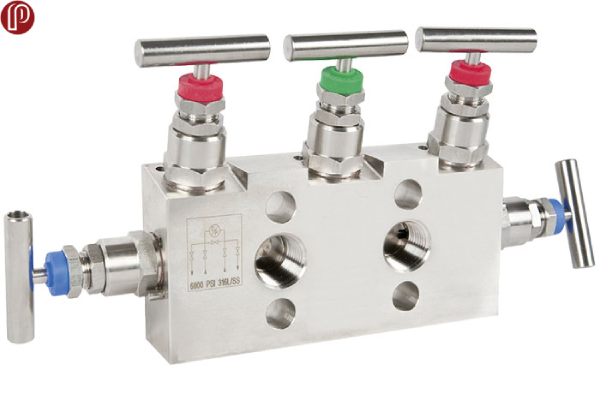

منیفولد 5 شیر (5Way Manifold) یکی از پرکاربردترین متعلقات تجهیزات اندازه گیری اختلاف فشار است که برای نصب، جداسازی، هواگیری و کالیبراسیون گیج‌ ها و ترانسمیترهای اختلاف فشار (DP) به کار می رود. این منیفولد شامل پنج شیر سوزنی نظیر دو شیر بلوک برای قطع جریان از سمت‌ های فشار بالا و پایین ( isolation)، یک شیر متعادل کننده (Equalizing) برای یکسان سازی فشار بین دو سمت، و دو شیر تخلیه (Vent) جهت هواگیری و تخلیه فشار است.

منیفولد 5 شیر یا 5 راهه نقش مهمی در کنترل و هدایت جریان سیالات به عهده دارد و برای تسهیل فرآیند کالیبراسیون، تعمیر و نگهداری در صنایع فرآیندی محبوبیت دارند. این منیفولدها به اپراتورها اجازه می‌ دهند تا بدون نیاز به جداسازی کامل ترانسمیتر از خط فرآیند، عملیات کالیبراسیون را انجام دهند، که این امر باعث کاهش زمان توقف و افزایش بهره‌ وری می‌ شود.

در مقایسه با منیفولد 3 راهه، منیفولد 5 راهه دارای دو شیر تخلیه اضافی است. این شیرهای تخلیه به اپراتورها اجازه می‌ دهند تا هواگیری هدفمند را در یک یا هر دو سمت فشار انجام دهند، که این امر به ویژه در سیستم‌ هایی با سیالات خطرناک یا خورنده اهمیت دارد. علاوه بر این، امکان هدایت سیال تخلیه‌ شده به مکان‌ های ایمن‌ تر وجود دارد، که ایمنی عملیات را افزایش می‌ دهد.

در ادامه این مقاله به بررسی عملکرد، ویژگی ها، مزایا، برندهای مطرح تولید کننده و عوامل موثر بر قیمت منیفولد 5 شیر جهت راهنمایی جامع خرید و انتخاب این تجهیزات می پردازیم.

نحوه استفاده از منیفولد 5 شیر

برای راه‌ اندازی و هواگیری صحیح یک ترانسمیتر اختلاف فشار(DPT) با استفاده از منیفولد 5 شیر، مراحل زیر را انجام دهید:

• اطمینان از بسته بودن تمامی شیرها: پیش از شروع، مطمئن شوید که هر پنج شیر (دو شیر بلوک HP و LP، دو شیر توازن (Equalizing) و شیر تخلیه (Vent)) در وضعیت بسته قرار دارند.​
• باز کردن شیر متعادل کننده (Equalizing): با باز کردن این شیر، فشار در دو سمت ترانسمیتر متعادل می‌ شود و از اعمال فشار ناگهانی به دستگاه جلوگیری می‌ گردد.​
• باز کردن شیر ایزوله فشار پایین (LP): این کار باعث می‌ شود سیال با فشار پایین به سمت مربوطه در ترانسمیتر وارد شود. در این مرحله، به دلیل تعادل فشار در دو سمت، اختلاف فشار (DP) برابر با صفر خواهد بود.​
• باز کردن شیر ایزوله فشار بالا (HP): با انجام این کار، سیال با فشار بالا به سمت مربوطه در ترانسمیتر وارد می‌ شود.​
• بستن شیر (Equalizing): پس از ورود سیال به هر دو سمت ترانسمیتر، شیر اکولایزر را ببندید تا فشارها در دو سمت جدا شده و ترانسمیتر بتواند اختلاف فشار را اندازه‌گیری کند.​
• مشاهده مقدار اختلاف فشار (DP): در این مرحله، ترانسمیتر مقدار اختلاف فشار را نمایش می‌ دهد و به آسانی نصب انجام شده است.​

برای اطمینان از عدم وجود هوا در سیستم و دقت اندازه‌ گیری، می‌ توانید هواگیری را انجام دهید. برای این کار شیرهای تخلیه (Vent) و  اکولایزر (Equalizing) را به آرامی باز کنید تا هوای محبوس خارج شود.​ به محض خروج سیال بدون حباب از شیرهای تخلیه، آن‌ ها را ببندید.​

ویژگی های منیفولد 5 شیر

منیفولد 5 شیر معمولاً با اتصال رزوه‌ای به سایز 1/2 اینچ NPT طراحی می‌ شوند و به تجهیزات اندازه‌گیری متصل می‌ گردند.​ همچنین متریال آن با توجه به نوع سیال، محدوده فشار و دمای فرآیندی از انواع مختلفی  مانند استنلس استیل، مونل و هستلوی ساخته می شود.

به عنوان مثال استنلس استیل 316L به دلیل مقاومت بالا در برابر خوردگی و دوام مناسب، به‌ طور گسترده‌ای در صنایع مختلف استفاده می‌ شود. ​ همچنین مونل (Monel) آلیاژی از نیکل و مس که مقاومت بالایی در برابر خوردگی، به‌ ویژه در سیالات حاوی اسیدها و قلیاها دارد. ​هستلوی (Hastelloy C276) نیز آلیاژی بر پایه نیکل با مقاومت عالی در برابر خوردگی با سیالات شدیداً خورنده و دماهای بالا کاربرد دارد.

فشار فرآیندی این تجهیزات بسته به طراحی و متریال، معمولاً تا 6000 psi است. علاوه بر این برای قسمت آب‌ بندی (Packing) منیفولدهای 5 شیر، از متریال زیر استفاده می‌ شود:​

• PTFE (تفلون): مناسب برای دماهای تا 200 درجه سانتی‌ گراد با ویژگی‌های عالی در برابر مواد شیمیایی
• گرافیت: مناسب برای دماهای بالاتر، تا 500 درجه سانتی‌ گراد با مقاومت حرارتی و مکانیکی بالا

تفاوت منیفولد 5 شیر و 3 شیر

هر دو منیفولد همراه با ترانسمیتر یا گیج های اختلاف فشاری به کار می روند اما منیفولدهای 5 شیر با توجه به داشتن 2 شیر بیشتر کاربرد گسترده تری دارند. منیفولد 5 شیر با داشتن دو شیر تخلیه اضافی، امکان هواگیری و تخلیه فشار را فراهم می‌کند، در حالی که منیفولد 3 شیر این قابلیت را ندارد. ​

همچنین منیفولد 5 شیر به دلیل امکان تخلیه فشار و هواگیری، ایمنی و انعطاف‌ پذیری بیشتری در عملیات نگهداری و کالیبراسیون ارائه می‌ دهد.​ انتخاب بین منیفولد 3 شیر و 5 شیر باید بر اساس نیازهای فرآیندی، نوع سیال، و الزامات ایمنی سیستم انجام شود.​

مزایای منیفولد 5 شیر

منیفولدهای 5 شیر با مزایای متعدد خود در صنایع فرآیندی مانند نفت و گاز، پتروشیمی، شیمیایی، آب و فاضلاب و سایر صنایع کاربرد گسترده‌ای دارد. برخی از مزایای کلیدی این تجهیز عبارت‌ اند از:​

• امکان جداسازی، نصب و کالیبراسیون تجهیزات اختلاف فشار: منیفولد 5 راهه با دارا بودن دو شیر مسدودکننده (Block)، یک شیر (Equalizer) و دو شیر تخلیه (Vent)، فرآیند نصب، جداسازی و کالیبراسیون ترانسمیترهای اختلاف فشار را  آسان می‌ کند.​
• طراحی فشرده و سبک: این منیفولدها با طراحی جمع‌ و جور خود، نیاز به فضای نصب را کاهش داده و مناسب برای فضاهای محدود هستند.​
• قابلیت نصب مستقیم (Direct Mount): امکان نصب مستقیم منیفولد بر روی ترانسمیتر، نیاز به لوله‌ کشی اضافی را کاهش داده و هزینه‌ های نصب را کم می‌ کند.​
• افزایش راندمان و ایمنی فرآیند: با کاهش تعداد اتصالات و نقاط نشتی، منیفولد 5 شیر به بهبود ایمنی و کارایی سیستم کمک می‌ کند.​
• قابلیت استفاده با سیالات خورنده: استفاده از مواد مقاوم در برابر خوردگی مانند استنلس استیل 316L، مونل و هستلوی C276، امکان استفاده از این منیفولدها را با سیالات خورنده فراهم می‌ کند.​
• تنوع در سایز اتصالات و مواد ساخت: منیفولدهای 5 راهه در اندازه‌ ها و مواد مختلفی تولید می‌ شوند که امکان انتخاب مناسب‌ ترین گزینه را برای کاربردهای مختلف فراهم می‌ کند.​
• افزایش ایمنی و کاهش نقاط نشتی: با ادغام چندین عملکرد در یک واحد، تعداد اتصالات و در نتیجه نقاط نشتی بالقوه کاهش می‌ یابد، که به افزایش ایمنی سیستم کمک می‌ کند.
• صرفه‌ جویی در فضا و هزینه: طراحی یکپارچه منیفولد 5 شیر نیاز به لوله‌ کشی و اتصالات اضافی را کاهش می‌ دهد که منجر به صرفه‌ جویی در فضای نصب و کاهش هزینه‌ های کلی می‌ شود.
•  مقاومت در برابر فشار و خوردگی: این منیفولدها معمولاً از مواد مقاوم در برابر فشار بالا و خوردگی ساخته می‌ شوند که دوام و قابلیت اطمینان آن‌ ها را در شرایط عملیاتی سخت تضمین می‌ کند.

برندهای مطرح تولیدکننده منیفولد 5 شیر

• منیفولد 5 شیر ویکا
• منیفولد 5 شیر روزمونت
• منیفولد 5 شیر اشنایدر
• منیفولد 5 شیر نوافیما
• منیفولد 5 شیر الیور

قیمت منیفولد 5 شیر

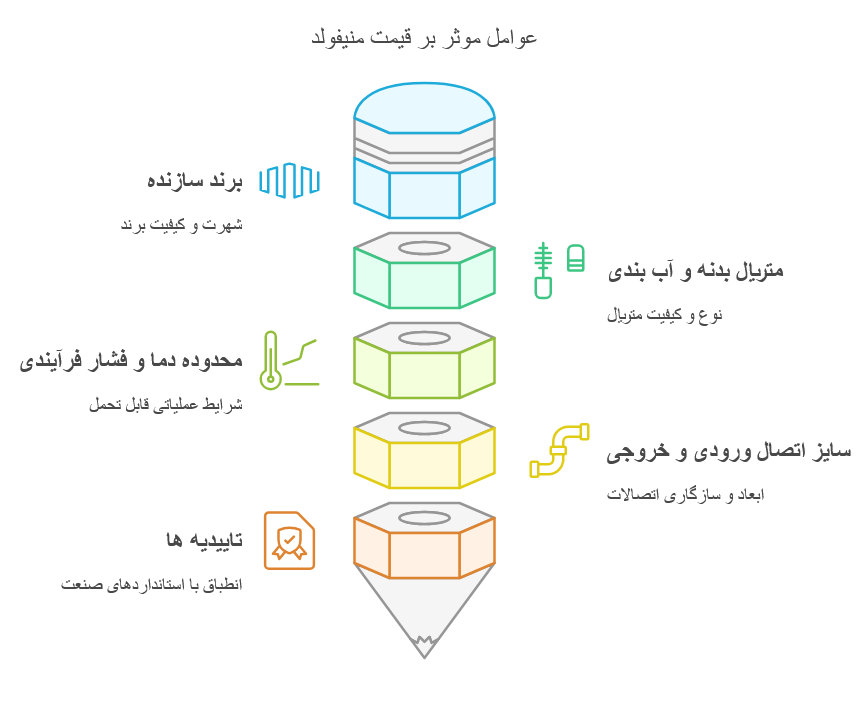

منیفولد 5 شیر یکی از تجهیزات کلیدی در صنایع فرآیندی است که با طراحی منحصر به‌ فرد خود، امکان کنترل دقیق فشار و جریان سیال را فراهم می‌ کند. همچنین انتخاب صحیح این تجهیز می‌ تواند باعث افزایش طول عمر سیستم و کاهش هزینه‌های تعمیر و نگهداری شود. قیمت منیفولدهای 5 شیر بر اساس شرایط بازار و مشخصات فنی سازنده آن تعیین می شود در ادامه مهمترین مشخصاتی که بر قیمت منیفولدهای 5 راهه موثر می باشند ذکر می شوند:

• برند سازنده
•  متریال بدنه و آب بندی
• محدوده دما و فشار فرآیندی
• سایز اتصال ورودی و خروجی
• تاییدیه ها

فروشگاه تخصصی ابزار دقیق پیکاتک مجموعه ای از منیفولدهای 5 شیر را با بهترین کیفیت و قیمت مناسب از برندهای معتبر دنیا به فروش می رساند. برای دریافت قیمت دقیق و به‌ روز منیفولد 5 شیر با کارشناسان فروش ما تماس بگیرید و مشخصات فنی مورد نیاز خود را اعلام کنید تا بر اساس نیازهای خاص شما، تجهیز مناسب ارائه شود.
