"پرشر سوئیچ دانفوس"
پرشر سوئیچ دانفوس
پرشر سوئیچ دانفوس (Danfoss pressure switch) یکی از محبوب و پرکاربرد رایج برند دانفوس است که به منظور نظارت بر فشار سیالات بر اساس مقدار تعیین شده (set point) و ارسال سیگنال قطع یا وصل (on/off) به سایر تجهیزات مانند پمپ ها مورد استفاده قرار می گیرد.
سوئیچ های فشار دانفوس، تجهیزات الکترومکانیکی هستند که فشار هوا و مایعات را در محدوده‌های مشخصی کنترل می کنند. تمام سیستم های کنتاکت در واحدهای تنظیم کننده دانفوس از مکانیزم "عمل سریع" (Snap-Action) بهره می برند که نیروی کنتاکت را تا لحظه قطع حفظ می کند و آن ها را از محصولات رقبا که از میکروسوئیچ ها استفاده می کنند، متمایز می سازد.
شرکت دانفوس با بیش از 75 سال تجربه در تولید تجهیزات اندازه گیری فشار، گسترده ترین مجموعه محصولات را در این حوزه ارائه می دهد. پرشر سوئیچ های صنعتی دانفوس برای اندازه گیری و کنترل فشار هوا و مایعات طراحی شده اند. این سوئیچ ها با دقت بالا و ساختاری مستحکم، برای عمر طولانی ساخته شده‌اند و حتی در سخت ترین شرایط، به‌صورت مداوم و بدون نقص عمل می کنند.

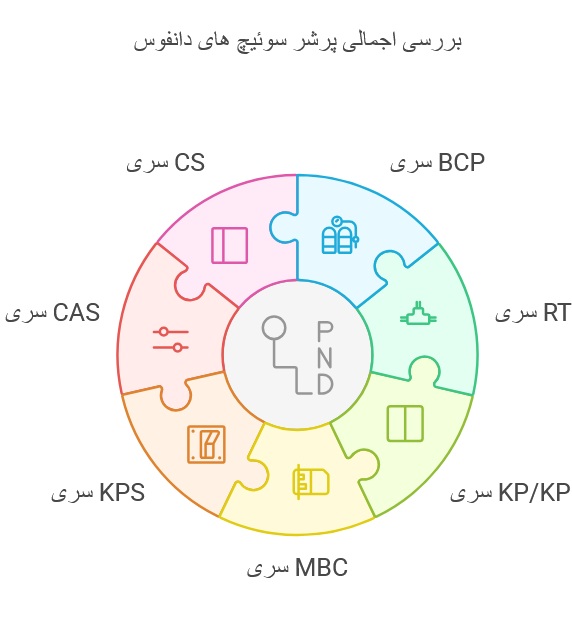

انواع پرشر سوئیچ دانفوس
پرشر سوئیچ دانفوس تجهیزی است که با تشخیص تغییرات فشار سیال بر اساس فشار ست پوینت، یک کنتاکت الکتریکی را باز و بسته و سیگنال دیجیتالی را فعال می کند. این سیگنال می تواند برای قطع یا وصل جریان الکتریکی، فعال کردن آلارم یا کنترل سایر تجهیزات مورد استفاده قرار گیرد. دانفوس، طیف گسترده‌ای از پرشر سوئیچ ها را برای کاربردهای مختلف ارائه می دهد که عبارتنداز:
- پرشر سوئیچ دانفوس سری BCP
- پرشر سوئیچ دانفوس سری RT
- پرشر سوئیچ دانفوس سری KP/KPI
- پرشر سوئیچ دانفوس سری MBC
- پرشر سوئیچ دانفوس سری KPS
- سوئیچ اختلاف فشار دانفوس سری CAS
- سوئیچ اختلاف فشار دانفوس سری CS
این پرشر سوئیچ ها از یک مکانیزم مکانیکی (بیلوز) برای تشخیص تغییرات فشار استفاده می‌کنند. با تغییر فشار سیال، مکانیزم مکانیکی حرکت کرده و یک سوئیچ الکتریکی یا مکانیکی را فعال می کند. سوئیچ های اختلاف فشار (Differential Pressure Switches) اختلاف فشار بین دو نقطه را تشخیص می دهند.
پرشر سوئیچ دانفوس سری KP/KPI
سوئیچ های فشار سری KP و KPI و همچنین ترموستات های دانفوس برای کنترل، نظارت و سیستم های هشدار در طیف گسترده‌ای از کاربردهای صنعتی مورد استفاده قرار می گیرند. سوئیچ‌های فشار سری KP عمدتاً برای سیالات گازی طراحی شده‌اند، در حالی که سری KPI قابلیت استفاده برای هر دو نوع سیال گاز و مایع را داراست.
این محصولات در محفظه هایی با درجه حفاظت بدنه IP30 و IP55 عرضه می شوند. پرشر سوئیچ دانفوس سری KP شامل سوئیچ های فشار و محدودکننده‌هایی است که به طور ویژه برای دیگ های بخار و سایر کاربردهای گرمایشی طراحی شده‌اند. برای کنترل و حفاظت از پمپ های آب در برابر عملکرد خشک، سوئیچ فشار دوگانه KP44 گزینه‌ای مناسب و مطمئن محسوب می شود که به بهبود طول عمر پمپ کمک می کند.
ویژگی های پرشر سوئیچ دانفوس سری KP/KPI
- امکان تنظیم فشار در بازه‌های وسیع برای کاربردهای متنوع
- مقاومت بالا در برابر ضربه و لرزش
- کنتاکت های الکتریکی با عمل سریع (Snap-Action) و کاهش جرقه و سایش کنتاکت ها
- ابعاد کوچک و طراحی فشرده موجب صرفه‌جویی در فضا و نصب آسان در پنل ها
- سازگاری با جریان متناوب (AC) و جریان مستقیم (DC)
- مجهز به کنتاکت های (SPDT)
- قابلیت استفاده برای مایعات و گازها (مدل KPI)
- در دسترس بودن نسخه های با تنظیم مجدد خودکار و دستی
- مدل‌های ویژه مدل های ویژه KP برای آب غیر معدنی از جنس فولاد ضد زنگ (AISI 316L)
پرشر سوئیچ دانفوس سری RT
سوئیچ های فشار سری RT دانفوس مجهز به یک سوئیچ تک‌قطبی تغییر وضعیت (SPDT) هستند که عملکرد آن ها بر اساس فشار موجود در پورت اتصال و مقدار تنظیم شده تعیین می شود. این سری شامل سوئیچ های فشار، سوئیچ های فشار تفاضلی و سوئیچ های فشار با تنظیم ناحیه خنثی است که همگی برای استفاده عمومی در بخش‌های صنعتی و دریایی طراحی شده‌اند. همچنین، این سری شامل سوئیچ های فشار ایمنی اختصاصی برای کارخانجات دیگ های بخار می باشد.
در صنایعی که ایمنی و کارایی اقتصادی از اهمیت بالایی برخوردار است، استفاده از سوئیچ های فشار ایمن توصیه می شود. این سوئیچ ها با نظارت بر فشار سیستم های صنعتی و ارسال هشدار در شرایط بحرانی، به بهبود ایمنی و کنترل عملکرد سیستم ها کمک می کنند.
همچنین، در مواردی که عملیات شامل تعداد محدودی سیکل سوئیچینگ یا جریان و ولتاژ سیگنال است، استفاده از کنتاکت های با روکش طلا پیشنهاد می شود. این کنتاکت ها امکان تعویض جریان کم/حجم کم را فراهم می کنند و در کاربردهای کم مصرف مفید هستند.
ویژگی های پرشر سوئیچ دانفوس سری RT
- طراحی ساده
- دقت و تکرار پذیری بالا
- طول عمر عملیات طولانی
- دارای تمام تاییدیه های اصلی دریاییسطح یکپارچگی ایمنی: SIL 2 مطابق با IEC61508
جدول مشخصات فنی انواع پرشر سوئیچ دانفوس
| مدل پرشر سوئیچ دانفوس | KP/KPI | BCP | RT | MBC | KPS |
| رنج قابل تنظیم فشار | -0.2 تا 28 bar | 0 تا 40 bar | 1 تا 30 bar | -0.2 تا 400 bar | 0 تا 60 bar |
| کنتاکت | SPDT | SPDT | SPDT | SPDT | SPDT |
| ریتینگ الکتریکی | AC-3 :16 / 6 A, 400 V AC-15: 10 / 4 A, 400 V | 1 A و 250 V | 4 A و 400 V 3 A و 400 V | 0.5 A و 250 V | 6 A و 400 V 4 A و 400 V |
| متریال کنتاکت | نقره یا طلا | طلا | نقره یا طلا | نقره | طلا |
| تاییدیه های خاص | Marine | TÜV | Marine, TÜV | Marine | Marine, UL |
| درجه حفاظت بدنه | P30, IP44 و IP55 | IP65 | IP66 و IP54 | IP65 | IP67 |
| کاربردها | دیگ های صنعتی و تجهیزات دیگ بخار اتوکلاوها و استریل کننده ها پمپ آب و کمپرسور هوا تجهیزات هیدرولیک | دیگ های صنعتی و تجهیزات دیگ بخار اتوکلاوها و استریل کننده ها | تجهیزات دریایی و راه آهن دیگ های صنعتی و تجهیزات دیگ بخار اتوکلاوها و استریل کننده ها پمپ آب و کمپرسور هوا تجهیزات هیدرولیک | تجهیزات دریایی و راه آهن تجهیزات هیدرولیک و Windmills
| تجهیزات دریایی و راه آهن تجهیزات هیدرولیک و Windmills |
مزایای استفاده از پرشر سوئیچ دانفوس
- سوئیچینگ اختلاف فشار پایین
- دارای المنت اندازه گیری فشار بیلوز
- قابلیت استفاده در صنایع مختلف و کاربردهای متنوع
- دارای کنتاکت های سریع Snap action
- دارای 15 تأییدیه بین المللی و مطابقت با استانداردهای جهانی
- مقاومت بالا در برابر لرزش ها و شوک های مکانیکی
- قابلیت تنظیم و عملکرد در بازه‌های فشار مختلف
- طراحی و ساخت با کیفیت برای عملکرد قابل اعتماد و طولانی مدت
کاربردهای پرشر سوئیچ دانفوس
پرشر سوئیچ‌های دانفوس در صنایع مختلف برای کنترل و نظارت بر فشار گازها و مایعات استفاده می شوند. کاربردهای اصلی این سوئیچ ها در موارد زیر بیان می شوند:
- صنایع تبرید و تهویه مطبوع: برای محافظت سیستم ها در برابر فشار مکش بیش از حد کم یا فشار تخلیه بیش از حد زیاد، همچنین برای راه‌اندازی و متوقف کردن کمپرسورها و فن های کندانسور
- پمپ های آب و سیستم‌های آبرسانی: کنترل فشار در بوستر پمپ های آبرسانی و آتش نشانی، جلوگیری از عملکرد خشک پمپ ها و افزایش طول عمر آن ها
- کمپرسورهای هوای فشرده: نظارت و کنترل فشار در کمپرسورهای هوا برای جلوگیری از افزایش یا کاهش بیش از حد فشار
- سیستم های هیدرولیک و پنوماتیک: کنترل فشار در سیستم های هیدرولیکی و پنوماتیکی برای اطمینان از عملکرد صحیح تجهیزات
- صنایع نفت و گاز: نظارت و کنترل فشار در فرآیندهای استخراج، پالایش و انتقال نفت و گاز
- صنایع شیمیایی: کنترل فشار در فرآیندهای شیمیایی، راکتورها و مخازن ذخیره مواد شیمیایی
راهنمای خرید پرشر سوئیچ دانفوس
پرشر سوئیچ دانفوس با ارائه دقت بالا، قابلیت اطمینان و تنوع محصولات، به عنوان یکی از انتخاب های اصلی در صنایع فرآیندی مختلف شناخته می شود. مهمترین پارامترهایی که هنگام خرید پرشر سوئیچ دانفوس باید در نظر گرفته شوند شامل موارد زیر می شوند:
- حداقل و حداکثر فشار قابل تنظیم
- نوع ریست (دستی یا اتومات)
- نوع کنتاکت و مشخصات الکتریکی آن
- متریال (بدنه و اتصال)
- سایز اتصالات
- تاییدیه های ضد انفجار و ...
با انتخاب و استفاده صحیح از پرشر سوئیچ دانفوس، می توان کنترل دقیق و ایمنی فشار سیالات را در فرآیندهای صنعتی تضمین کرد. فروشگاه تخصصی ابزار دقیق پیکاتک مجموعه وسیعی از پرشر سوئیچ های دانفوس را بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت اطلاع از انواع پرشر سوئیچ دانفوس موجود در فروشگاه پیکاتک به بالای این مقاله مراجعه نمایید همچنین برای مشاوره فنی و استعلام قیمت به روز پرشر سوئیچ دانفوس با کارشناسان فروش ما تماس بگیرید.
مشخصات فنی پرشر سوئیچ دانفوس
پرشر سوئیچ‌های دانفوس، به عنوان ابزارهای حیاتی در کنترل فشار سیستم‌های مختلف، در صنایع گوناگون کاربرد دارند. این دستگاه‌ها با دقت بالا و قابلیت اطمینان، نقش مهمی در حفظ ایمنی و عملکرد صحیح سیستم‌ها ایفا می‌کنند.
در اینجا به برخی از مشخصات فنی کلیدی پرشر سوئیچ‌های دانفوس اشاره می‌کنیم:
1. محدوده فشار:
- پرشر سوئیچ‌های دانفوس در محدوده‌های فشار متنوعی طراحی و تولید میشوند.
- این محدوده‌ها بسته به مدل دستگاه، از فشارهای بسیار پایین تا فشارهای بسیار بالا را شامل میشوند.
- انتخاب محدوده فشار مناسب، با توجه به نوع کاربرد و شرایط سیستم، از اهمیت بالایی برخوردار است.
2. نوع سیال:
- پرشر سوئیچ‌های دانفوس برای استفاده با انواع سیالات، از جمله گازها و مایعات، مناسب هستند.
- جنس بدنه و قطعات داخلی دستگاه، با توجه به نوع سیال، انتخاب میشود تا از خوردگی و آسیب‌های احتمالی جلوگیری شود.
3. دقت:
- پرشر سوئیچ‌های دانفوس با دقت بالایی طراحی و تولید میشوند.
- این دقت، امکان کنترل دقیق فشار سیستم را فراهم می‌کند.
4. نوع اتصال:
- پرشر سوئیچ‌های دانفوس با انواع اتصالات، از جمله اتصالات رزوه ای و فلنجی، عرضه میشوند.
- انتخاب نوع اتصال مناسب، با توجه به نوع لوله یا مخزن، ضروری است.
5. درجه حفاظت:
- پرشر سوئیچ‌های دانفوس دارای درجه حفاظت‌های مختلفی هستند.
- این درجه حفاظت، میزان مقاومت دستگاه در برابر عوامل محیطی، مانند گرد و غبار و رطوبت، را نشان می‌دهد.
6. دمای کارکرد:
- پرشر سوئیچ‌های دانفوس در دماهای مختلفی قابل استفاده هستند.
- انتخاب دستگاه با دمای کارکرد مناسب، با توجه به شرایط محیطی، ضروری است.
7. جنس بدنه:
- جنس بدنه این محصول معمولا از استیل است.
- جنس بدنه با توجه به شرایط محیطی و نوع سیال انتخاب میشود.
8. نوع سوئیچ:
- پرشر سوئیچ های دانفوس به دو صورت مکانیکی و الکترونیکی ساخته میشوند.
9. کاربرد ها:
- سیستم های تبرید و تهویه مطبوع
- کمپرسور های هوا
- پمپ های آب
- سیستم های هیدرولیک
- صنایع فرآیندی
نکات مهم:
- برای اطلاع از مشخصات فنی دقیق هر مدل، به کاتالوگ یا وب‌سایت شرکت دانفوس مراجعه کنید.
- قبل از خرید، حتماً با متخصصان و کارشناسان مشورت کنید تا دستگاه مناسب با نیازهای خود را انتخاب کنید.
در اینجا به معرفی چند مدل از پرشر سوئیچ های دانفوس میپردازیم:
- پرشر سوئیچ دانفوس مدل KP1:
- محدوده فشار: 0.2- تا 7.5 بار
- نوع اتصال: رزوه ای
- تحمل دما از 25- تا 65 درجه سانتی گراد است.
- پرشر سوئیچ دانفوس مدل KP 5:
- تحمل فشار از 8 تا 32 بار را دارد.
- رنج تنظیم دیفرانسیل : از 1.8 تا 6 بار.
- تحمل دما از 40- تا 65 درجه سانتی گراد را دارد.
- پرشر سوئیچ دانفوس KP36:
- فشار قابل تنظیم: 2 تا 14 Bar.
- فشار دیفرانسیل: 0/7 تا 4 بار
- سایز اتصال: 1/4 اینچ
- درجه حفاظت: IP30.
- دمای محیط: 40- تا 65 درجه سانتی گراد
