کنترل ولو فلوسرو (FLOWSERVE)

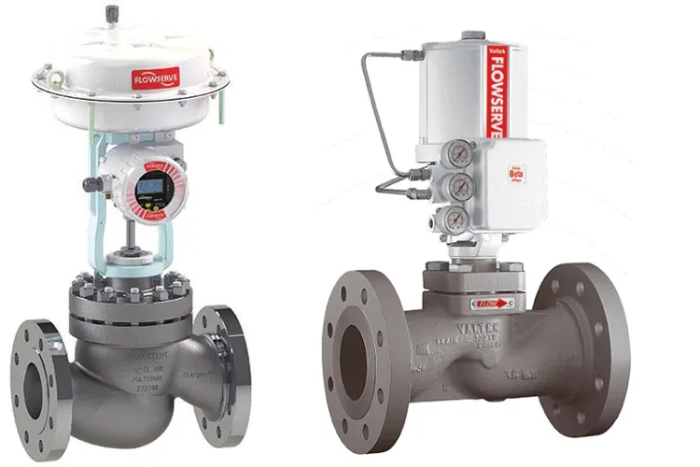

کنترل ولو فلوسرو (FLOWSERVE Control Valve) یکی از تجهیزات مهم و حیاتی در صنایع فرآیندی است که جهت کنترل خودکار و تنظیم جریان سیالات مختلف (مایع، گاز و بخار) با انواع اکچویتور پنوماتیک مورد استفاده قرار می گیرد. این شیرها به واسطه طراحی با کیفیت و تکنولوژی روز، توانایی مدیریت انواع شرایط سخت و حساس صنعتی را دارند و در جهان شناخته می‌ باشند.

شرکت آمریکایی فلوسرو (Flowserve) یکی از برترین و معتبرترین تولیدکنندگان جهانی در حوزه طراحی و ساخت انواع شیرآلات کنترلی صنعتی است. این شرکت با تکیه بر سال‌ ها تجربه و نوآوری، مجموعه‌ای کامل از شیرآلات کنترلی پیشرفته را در اختیار صنایع مختلف قرار می‌ دهد. محصولات فلوسرو شامل طیف وسیعی از شیرهای کنترلی روتاری (Rotary) مانند شیر پروانه‌ای و بال ولو، و شیرهای خطی (Linear) نظیر گلوب ولو می‌ باشد که پاسخگوی نیازهای متنوع صنایع نفت، گاز، پتروشیمی، نیروگاهی، آب و فاضلاب، و سایر حوزه‌ های صنعتی است.

این شیرآلات با امکان اتصال به انواع اکچویتور پنوماتیک شامل اکچویتورهای دیافراگمی، پیستونی و اسکاچ-یوک (Scotch Yoke)، قابلیت اتوماسیون کامل خطوط فرآیند را فراهم می‌ کنند. با بهره‌گیری از اکچویتورهای پنوماتیک مدرن، کنترل دقیق، خودکار و مطمئن جریان سیالات اعم از مایعات، گازها، بخار و سیالات خاص صنعتی فراهم می‌ شود. هدف از این مقاله راهنمایی جامع خرید کنترل ولو فلوسرو جهت انتخاب بهترین محصول بر اساس نیازهای فنی است.

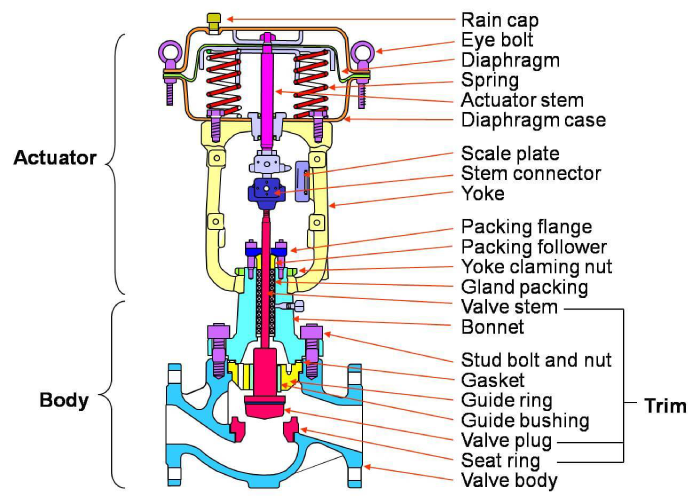

اجزای اصلی کنترل ولو فلوسرو

شیرآلات کنترلی از اجزای مختلفی تشکیل می شوند که هر یک عملکرد متفاوتی دارند. مهمترین اجزای سازنده کنترل ولو فلوسرو عبارتنداز:

1. بدنه (Valve Body)

بدنه کنترل ولو، بخش اصلی و خارجی شیر است که کانال عبور سیال را در خود جای می‌ دهد و تمامی قطعات داخلی شیر بر روی آن نصب می‌ شوند. بدنه وظیفه تحمل فشار سیال و مقاومت در برابر خوردگی و دمای بالا را دارد و معمولاً از آلیاژهای مقاوم مانند استنلس استیل، فولاد کربنی یا سایر متریال‌ های ویژه ساخته می‌ شود. طراحی بدنه، نوع اتصال (فلنجی، دنده‌ای، جوشی) و ظرفیت عبور سیال را تعیین می‌ کند.

2. مجرابند یا دیسک (Disk)

مجرابند (پلاگ) یا همان دیسک، قطعه‌ ای است که در مسیر عبور سیال قرار می‌ گیرد و با حرکت خود باعث کنترل میزان جریان عبوری از شیر می‌ شود. عملکرد دقیق این قطعه عامل اصلی تعیین کیفیت کنترل جریان و افت فشار در شیر است. مجرابند بسته به نوع کنترل ولو می‌ تواند به شکل‌ های کروی، مخروطی یا دیسکی طراحی شود.

3. استم (Stem)

استم یا شفت، میله‌ای بلند و مقاوم است که وظیفه انتقال حرکت از اکچویتور به مجرابند یا دیسک را بر عهده دارد. استم باید در مقابل فشار، ضربه و سایش استحکام کافی داشته باشد و حرکت نرم و بدون لقی را برای عملکرد پایدار ولو تضمین کند. در برخی مدل‌ ها، آب‌ بندی و روانکاری استم اهمیت بالایی دارد تا نشتی به حداقل برسد.

4. اکچویتور (Actuator)

اکچویتور همان بازو و محرک کنترلی است که نیروی لازم برای حرکت دادن استم و دیسک را تأمین می‌ کند. اکچویتور کنترل ولو فلوسرو می‌ تواند پنوماتیک (دیافراگمی یا پیستونی) باشد. انتخاب نوع اکچویتور به شرایط فرآیند، سیگنال کنترلی، نیاز به سرعت یا دقت عملکرد وابسته است. عملکرد قابل اتکای اکچویتور، ضامن باز و بسته شدن صحیح و ایمن کنترل ولو است.

5. پوزیشنر (Positioner)

پوزیشنر یک تجهیز کنترلی پیشرفته است و موقعیت ولو را طبق سیگنال دریافتی از سیستم کنترل (مانند PLC یا DCS) تنظیم می‌ کند. پوزیشنر باعث بهبود دقت عملکرد ولو می‌ شود و امکان کنترل پیوسته و دقیق جریان را فراهم می‌ سازد.

عملکرد کنترل ولو فلوسرو

شیر کنترلی فلوسرو به‌ عنوان یکی از مهمترین اجزای سیستم‌های ابزار دقیق، وظیفه تنظیم و کنترل دقیق جریان سیال (مایعات، بخار یا گاز) را در مسیر خطوط فرآیندی بر عهده دارد. این شیرها با دریافت فرمان کنترلی، میزان باز و بسته بودن مسیر عبور سیال را به طور خودکار و لحظه‌ای تغییر می‌ دهند تا مقدار دبی، فشار یا دمای تنظیم‌شده فرآیند حفظ شود. کنترل ولوهای فلوسرو بسته به نوع شیر (خطی یا روتاری) و نیازهای فرآیندی، با انواع اکچویتور پنوماتیک شامل مدل‌ های دیافراگمی، پیستونی و اسکاچ یوک قابل  استفاده هستند.

• اکچویتور پنوماتیک دیافراگمی: بیشتر برای شیرهای خطی (مثل گلوب ولو یا انگل ولو) کاربرد دارد و با استفاده از نیروی هوای فشرده، نیروی لازم برای حرکت دقیق استم شیر (Stem) را تأمین می‌ کند.
• اکچویتور پنوماتیک پیستونی: مناسب کاربردهایی با نیاز به نیروی بالاتر، شیر با سایز بزرگ یا شیرهای روتاری (توپی، پروانه‌ای)؛ عملکرد سریع‌تر و گشتاور بیشتری نسبت به نوع دیافراگمی دارند.
• اکچویتور اسکاچ یوک (Scotch Yoke): انتخاب مناسب برای شیرهای چرخشی (Rotary) مخصوصاً در شرایطی که گشتاور شروع حرکت یا انتهای حرکت به شدت زیاد باشد.

برای دستیابی به کنترل بسیار دقیق موقعیت ولو، اغلب از پوزیشنر (Positioner) استفاده می‌ شود. پوزیشنر سیگنال کنترلی را دریافت کرده و وضعیت شیر را در کوتاه‌ ترین زمان و با بیشترین دقت تنظیم می‌ کند. این ویژگی موجب افزایش سرعت پاسخ‌ دهی و کاهش خطا در عملکرد سیستم می‌ گردد.

انواع کنترل ولو فلوسرو

کنترل ولوها از برند آمریکایی فلوسرو بر اساس نوع حرکت مجرابند به دو دسته اصلی خطی و روتاری تقسیم بندی می شوند:

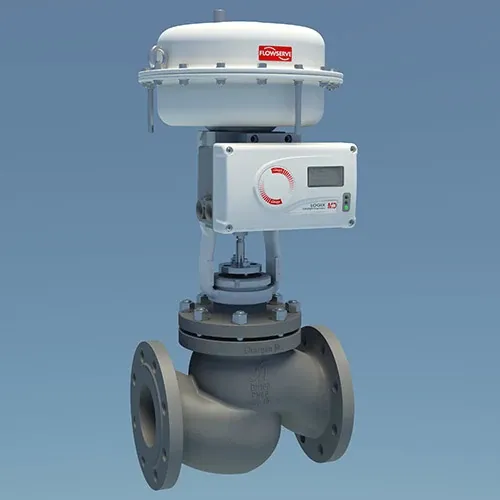

کنترل ولو خطی فلوسرو (Linear Control Valve)

کنترل ولوهای خطی فلوسرو شامل مدل‌ های متنوعی همچون گلوب ولو (Globe Valve) و انگل ولو (Angle Valve) می‌ شوند که به طور خاص برای کنترل دقیق و پیوسته جریان سیالات در خطوط فرآیندی طراحی شده‌ اند. این نوع شیرها با حرکت خطی مجرابند (Plug/Disc)، امکان تنظیم جریان با بالاترین دقت و تکرارپذیری را فراهم می‌ کنند و در اغلب صنایع نفت، گاز، پتروشیمی، نیروگاهی، آب و فاضلاب و … کاربرد گسترده دارند. برخی مزایای شیرهای کنترلی خطی فلوسرو به شرح زیر است:

• دقت کنترل بی‌ نظیر: طراحی این شیرها، به گونه‌ای است که می‌ توانند با ضربه خطی طولانی و پاسخ سریع اکچویتور، دمای فرآیند، فشار و دبی سیال را به‌صورت دقیق، پیوسته و قابل تکرار تنظیم کنند.
• مناسب برای طیف وسیعی از کاربردها: از پروژه‌های عمومی و خدمات سبک تا فرآیندهای سنگین صنعتی، سیال‌ های گازی و مایعات خورنده یا با دبی بالا، کنترل ولوهای خطی فلوسرو عملکردی مطمئن و مداوم را تضمین می‌ کنند.
• گزینه‌های پیشرفته تریم: انواع تریم (Trim)های ویژه مانند تریم کم‌صدا (Low-Noise Trim)، تریم مقاوم در برابر کاویتاسیون و فرسایش، و قابلیت طراحی ویژه برای کاربردهای برودتی (Cryogenic Design) قابل ارائه است.
• عملکرد پایدار حتی در عملیات مکرر: به دلیل کیفیت ساخت بالا، طراحی مدرن و قدرت تکرارپذیری موقعیت دیسک، این شیرها برای شرایط کاری با تغییرات مداوم فرایند و سیکل‌ های باز و بسته شدن متعدد ایده‌ آل هستند.
• پایداری موقعیت و بازخورد دقیق: اکچویتورهای پنوماتیک فلوسرو به همراه پوزیشنرهای پیشرفته، باعث افزایش دقت موقعیت‌ یابی و کنترل بهتر سیگنال دریافتی از سیستم‌ ها می‌ شوند.

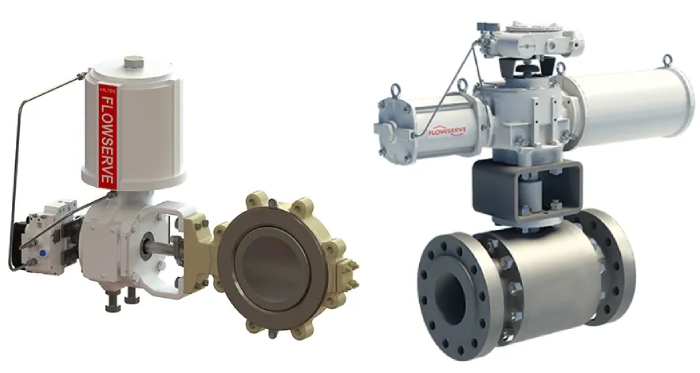

کنترل ولو  چرخشی فلوسرو (Rotary Control Valve)

کنترل ولوهای چرخشی یا روتاری فلوسرو مجموعه‌ای از پیشرفته‌ترین شیرآلات کنترلی صنعتی با طراحی مجرابند روتاری هستند که برای مدیریت و کنترل سیالات در شرایط عملیاتی دشوار به کار می‌ روند. این گروه شامل انواع شیر توپی (Ball Valve)، شیر پروانه‌ای (Butterfly Valve) و شیر سماوری (Plug Valve) می‌ شود که هر یک نسبت به ویژگی‌ های کاربردی و فرآیندی، در صنایع مختلف نقش مهمی ایفا می‌ کنند. مزایای کنترل ولوهای روتاری فلوسرو عبارتنداز:

• طول عمر و دوام فوق‌ العاده: به دلیل طراحی پیشرفته، استفاده از متریال‌ های مقاوم به خوردگی و فرسایش و مقاومت در برابر فشار و دمای بالا، کنترل ولوهای روتاری فلوسرو در محیط‌های خشن و فرآیندهای سنگین صنعتی عملکردی پایدار و ماندگار ارائه می‌ دهند.
• کنترل دقیق و قابل اعتماد: این شیرها با حرکت چرخشی مجرابند، امکان تنظیم دقیق جریان انواع سیالات را فراهم کرده و قابلیت اطمینان بالا و تکرارپذیری بی‌نظیر در طولانی مدت دارند.
• مناسب برای طیف وسیعی از سیالات: از مایعات و گازها با دبی و فشار زیاد، بخار و مواد شیمیایی گرفته تا دوغاب‌های فیبری، سیالات دارای ذرات جامد معلق و سرویس‌های خورنده، این محصولات پاسخگوی نیازهای متنوع صنایع هستند.
• کاهش پدیده کاویتاسیون و فلاشینگ: طراحی داخلی این ولوها به گونه‌ای است که از ایجاد کاویتاسیون و فلاشینگ جلوگیری نموده و در نتیجه طول عمر و ایمنی خط فرآیند را افزایش می‌ دهد.
• نویز کم: کنترل ولوهای روتاری فلوسرو با مهندسی خاص خود، میزان نویز و صدای انتقالی سیال را به حداقل رسانده، محیط کاری ایمن‌ تر و آرام‌تری را ایجاد می‌ کنند.
• ایمنی و قطع و وصل محکم (Tight Shut-off): سیستم آب‌ بندی پیشرفته این شیرها، امکان قطع و وصل کامل و جلوگیری از نشتی حتی در شرایط فشار بالا را فراهم می‌ آورد.
• مطابق با آخرین استانداردهای ایمنی جهانی: تمامی محصولات روتاری فلوسرو دارای گواهینامه‌ های معتبر جهانی (مانند SIL، API، ISO و غیره) بوده و ایمنی خطوط فرآیند را تضمین می‌ کنند.

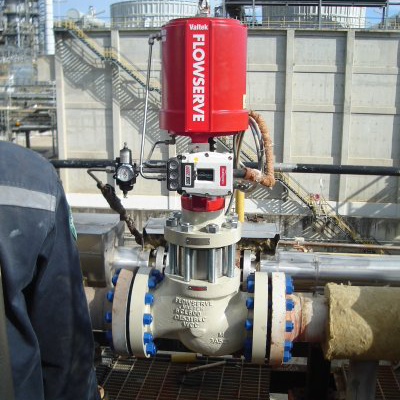

کاربردهای کنترل ولو فلوسرو

شیرهای کنترل  فلوسرو در طیف وسیعی از کاربردها، از تنظیم جریان در خطوط لوله گرفته تا کنترل فرآیندها در صنایع شیمیایی و پالایشگاه‌ها مورد استفاده قرار می گیرند. آنها برای مدیریت جریان مایعات، گازها و بخار در محیط‌های صنعتی مختلف طراحی شده‌اند. کاربردهای متداول این شیرها در صنایع زیر می باشد:

• صنایع پتروشیمی و نفت و گاز
• نیروگاه‌ ها و پالایشگاه ها
• صنایع شیمیایی
• صنایع غذایی و دارویی
• تصفیه‌ خانه‌ های آب و فاضلاب
• خطوط تولید بخار و آب داغ
• سیستم‌ های HVAC و تهویه مطبوع صنعتی
• صنایع خمیر و کاغذسازی

نکات مهم در انتخاب کنترل ولو FLOWSERVE

انتخاب صحیح کنترل ولو FLOWSERVE تأثیر مستقیمی بر عملکرد، ایمنی و بهره‌ وری خط فرآیند دارد. در فرآیند انتخاب، باید مجموعه‌ ای از پارامترهای فنی و اجرایی به‌ دقت بررسی شوند:

نوع بدنه کنترل ولو

• گلوب ولو (Globe Valve): مناسب کنترل دقیق جریان و فشار در خطوط فرآیندی حساس
• شیر توپی (Ball Valve): ایده‌آل برای قطع‌ و‌ وصل سریع و سرویس‌های انتقال با ذرات معلق یا سیالات خورنده
• شیر پروانه‌ای (Butterfly Valve): بهترین گزینه برای کنترل و قطع‌ و‌ وصل در خطوط با قطر بالا و فشار متوسط

نوع اکچویتور

• پنوماتیک دیافراگمی: مناسب کنترل ولو خطی و دقت بالا در پروسه‌ های متداول
• پنوماتیک پیستونی: مناسب خطوط با قطر بزرگ و کاربردهای نیازمند نیروی بیشتر
• اسکاچ یوک (Scotch Yoke): برای شیرهای روتاری با گشتاور بالاتر و دفعات عملکرد زیاد

عملکرد اکچویتور (سینگل یا دابل اکت)

• سینگل اکتینگ (فنر برگشتی): ایمنی بیشتر در مواقع قطع فشار هوا
• دابل اکتینگ: کنترل و قدرت بیشتر برای عملکردهای خاص و حرکت دوطرفه با دو پورت ورودی هوا

تجهیزات جانبی

• پوزیشنر: جهت افزایش دقت عملکرد و اتصال به سیستم کنترل اتوماتیک (PLC, DCS)
• فیدبک سوئیچ، رگلاتور فشار، سلوینوید ولو و …: بسته به سطح نیاز و سطح اتوماسیون مورد نظر سیستم

• کلاس فشاری: مطابقت با فشار کاری و استانداردهای مربوطه (PN16, PN40, Class 150, 300 و …) برای تضمین ایمنی و دوام خط در نظر گرفته شود.
• سایز شیر: محاسبه و تطبیق سایز شیر با ظرفیت مورد نیاز دبی و فشار خط بسیار مهم است؛ انتخاب سایز نامناسب موجب افت فشار یا ایجاد نویز خواهد شد.
• متریال بدنه و مجرابند: بر اساس نوع سیال (آب، بخار، اسید، مواد خورنده)، دما، فشار و شرایط عملیاتی، انتخاب متریال مناسب (استنلس استیل، فولاد، برنج، آلیاژهای خاص) الزامی است تا از خوردگی، فرسایش و خرابی زودهنگام جلوگیری شود.
• نوع و سایز اتصال فرآیندی: نوع اتصال (فلنجی، دنده‌ای، جوشی، کلَمپی و …) و استاندارد سایزینگ (ANSI, DIN, JIS) برای اطمینان از انطباق کامل با خط فرآیند بررسی شود.
• ظرفیت جریان (Cv / Kv): تعیین دقیق ظرفیت جریان شیر طبق استانداردهای مهندسی (Cv یا Kv) بر اساس نوع سیال، فشار، دما و ویژگی‌های خط فرآیند؛ انتخاب اشتباه منجر به افت بهره‌وری و عملکرد نامطلوب خواهد شد.
• تأییدیه‌ها و استانداردهای ایمنی: گواهینامه‌ ها و تاییدیه‌ های بین‌ المللی مانند Ex (ضد انفجار)، SIL، API، ISO و … برای اطمینان از انطباق ولو با شرایط محیطی و ایمنی صنعت مورد نظر بررسی شود.

خرید کنترل ولو فلوسرو از فروشگاه اینترنتی پیکاتک

 کنترل ولو فلوسرو یکی از مهم‌ترین تجهیزات حوزه ابزار دقیق جهت کنترل، تنظیم و بهینه‌ سازی جریان سیالات در صنایع مختلف محسوب می‌ شود. این شیر کنترلی با ارائه عملکرد دقیق، ایمن و ماندگار، نقش حیاتی در افزایش بهره‌ وری خطوط تولید، کاهش مصرف انرژی و بهبود ایمنی فرآیندهای صنعتی ایفا می‌ کند.

پیکاتک به عنوان تخصصی‌ ترین و معتبرترین فروشگاه آنلاین ابزار دقیق، شیرآلات صنعتی، پایپینگ و اتصالات در ایران، مجموعه‌ای کامل از کنترل ولوهای اصل فلوسرو را با گارانتی اصالت کالا و بهترین قیمت به فعالان صنایع ارائه می‌ کند. تجربه سال‌ ها فعالیت در تأمین تجهیزات حوزه نفت، گاز، پتروشیمی، نیروگاه، فولاد و … باعث شده پیکاتک به اولین انتخاب صنایع بزرگ و شرکت‌ های پروژه‌ محور تبدیل شود.

جهت کسب اطلاعات بیشتر، دریافت قیمت به روز کنترل ولو فلوسرو و مشاوره رایگان با کارشناسان پیکاتک به شماره 88109770-021 تماس بگیرید. اگر به دنبال خرید کنترل ولو اصل فلوسرو با بهترین قیمت و خدمات در ایران هستید، فروشگاه اینترنتی پیکاتک گزینه‌ای مطمئن و حرفه‌ای برای شماست؛ تجربه خرید آسان، پشتیبانی تخصصی و اصالت کالا را با پیکاتک تجربه کنید!

سوالات متداول کنترل ولو فلوسرو

کنترل ولو فلوسرو چه کاربردهایی در صنایع دارد؟

کنترل ولوهای فلوسرو برای تنظیم دقیق دبی، فشار و دما در خطوط فرآیندی صنایع نفت، گاز، پتروشیمی، نیروگاهی، فولاد و آب و فاضلاب استفاده می‌ شوند. این ولوها امکان کنترل خودکار و بهینه سیالات مختلف (آب، بخار، گاز، اسید و مواد شیمیایی) را فراهم می‌کنند.

برای انتخاب صحیح کنترل ولو فلوسرو باید به چه پارامترهایی توجه کنم؟

پارامترهای مهم شامل نوع سیال، دما و فشار کاری، ظرفیت جریان (Cv/Kv)، نوع اتصال (فلنجی، دنده‌ای و…)، متریال بدنه و تریم، نیاز به اکچویتور پنوماتیک/الکتریکی، و استانداردهای ایمنی می‌ باشد. انتخاب درست هرکدام موجب افزایش طول عمر و بهره‌ وری شیر خواهد شد.

آیا شیرهای کنترلی فلوسرو برای سیالات خورنده یا دما و فشار بالا مناسب هستند؟

بله، شیرهای کنترلی فلوسرو با متریال‌های متنوع (استنلس استیل 304، 316، آلیاژهای ویژه، تریم‌های ضد خوردگی) و طراحی‌های مقاوم به دما و فشار بالا، برای کاربردهای سخت و سیالات خورنده ساخته شده‌اند.

نحوه سفارش و خرید کنترل ولو فلوسرو از پیکاتک چگونه است؟

برای استعلام قیمت و مشاوره رایگان کافیست با شماره ۰۲۱-۸۸۱۰۹۷۷۰ تماس بگیرید یا درخواست خود را از طریق وب‌سایت پیکاتک ثبت فرمایید؛ کارشناسان فنی راهنمای کامل انتخاب، سفارش و ارسال کالا را ارائه خواهند داد.

چه تأییدیه‌ ها و استانداردهایی بر محصولات Flowserve وجود دارد؟

محصولات Flowserve با اخذ تأییدیه‌ های معتبر بین‌المللی مانند SIL، ATEX (ضد انفجار)، API، ISO، و سازگاری کامل با استانداردهای جهانی تولید و عرضه می‌ شوند.
