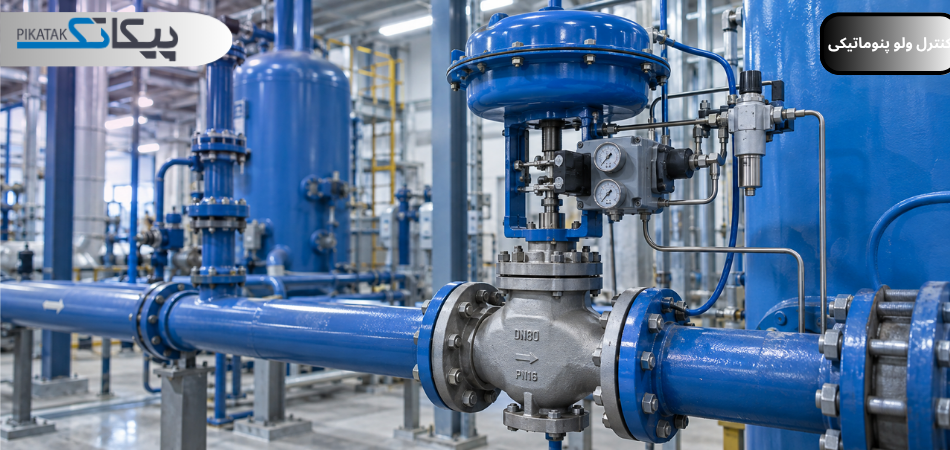

کنترل ولو پنوماتیکی
کنترل ولو پنوماتیکی چیست؟
کنترل ولو پنوماتیکی نوعی شیر کنترلی است که با استفاده از هوای فشرده، میزان عبور سیال را در خط فرایندی تنظیم می‌کند. این تجهیز می‌تواند برای کنترل متغیرهایی مانند دبی، فشار، دما و سطح به کار رود و فرمان خود را از سیستم کنترل، پوزیشنر یا کنترلر پنوماتیکی دریافت کند.
مجموعه کنترل ولو معمولاً از بدنه شیر، تریم داخلی، عملگر پنوماتیکی و تجهیزات جانبی مانند پوزیشنر، شیر برقی و فیلتر رگلاتور تشکیل می‌شود. انتخاب صحیح این مجموعه باید بر اساس نوع سیال، فشار و دمای کاری، دبی، افت فشار مجاز، ضریب جریان، میزان نشتی و وضعیت ایمن شیر انجام شود.
کنترل ولو با شیر قطع‌و‌وصل معمولی تفاوت دارد؛ زیرا هدف آن تنظیم تدریجی و پایدار جریان است، نه فقط باز یا بسته‌کردن کامل مسیر.
یک نکته مهم فنی این است که عملکرد کنترل ولو فقط به «باز و بسته‌شدن» محدود نیست؛ پوزیشنر می‌تواند موقعیت ساقه یا شفت را متناسب با فرمان کنترلی تنظیم کند.

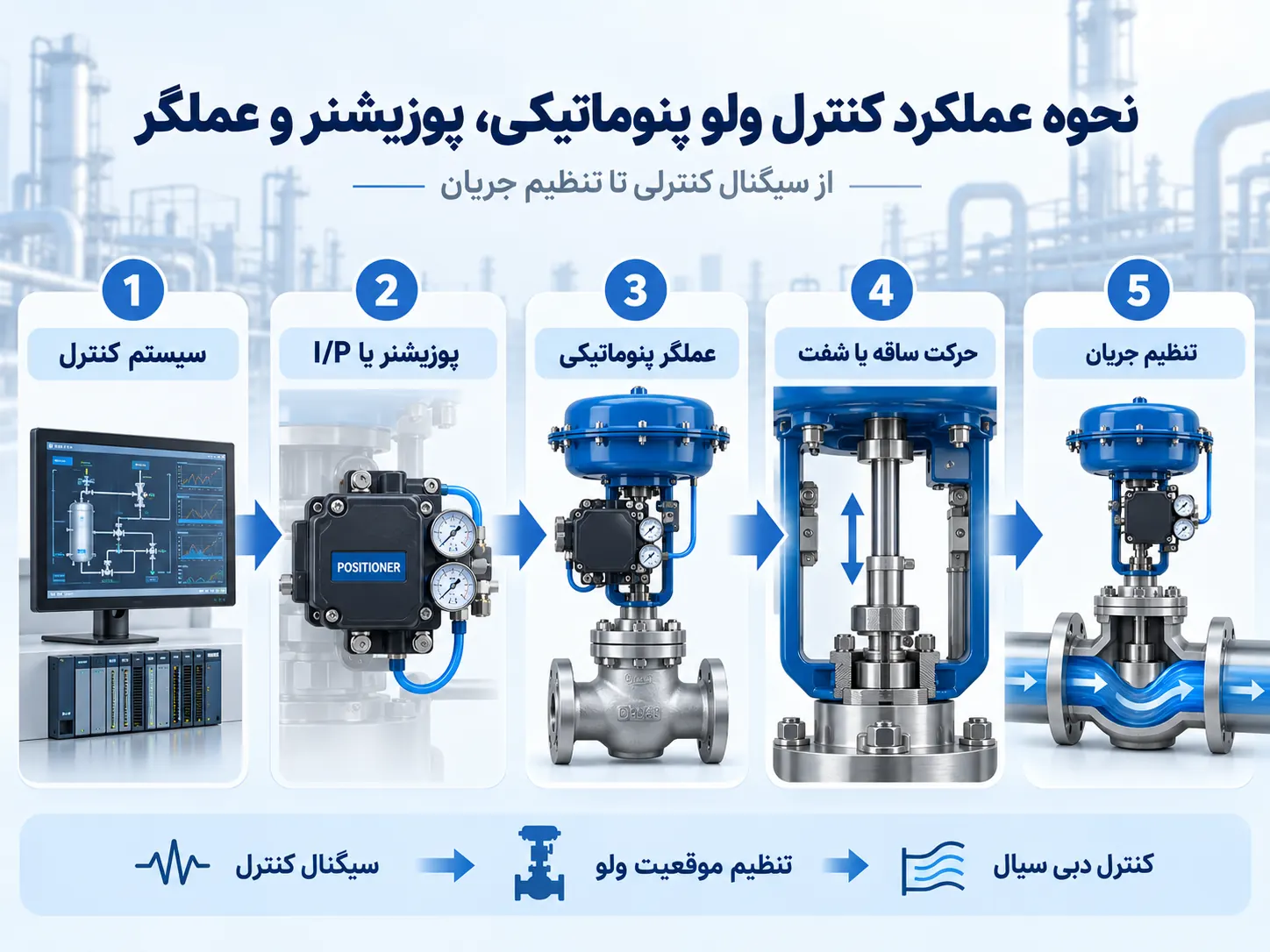

کنترل ولو پنوماتیکی چگونه کار می‌کند؟
سیگنال کنترلی ابتدا از PLC، DCS یا کنترلر فرایند به پوزیشنر یا مبدل I/P ارسال می‌شود. پوزیشنر این فرمان را به فشار هوای مناسب برای عملگر تبدیل می‌کند. عملگر پنوماتیکی با تغییر فشار هوا، ساقه یا شفت شیر را حرکت می‌دهد و میزان بازشدگی مسیر عبور سیال تغییر می‌کند.
پوزیشنر با دریافت بازخورد موقعیت ساقه یا شفت، وضعیت واقعی شیر را با مقدار فرمان مقایسه می‌کند و در صورت نیاز فشار هوای عملگر را اصلاح می‌کند. به این ترتیب، شیر می‌تواند در یک موقعیت میانی ثابت قرار بگیرد و متغیر فرایند را کنترل کند.
انواع کنترل ولو پنوماتیکی
انواع کنترل ولو پنوماتیکی بر اساس شکل بدنه، نوع حرکت شیر، شرایط فرایندی و نحوه کنترل جریان دسته بندی می شوند. انتخاب نوع مناسب به عواملی مانند فشار و دمای سیال، میزان دبی، افت فشار، خاصیت خورندگی سیال و دقت موردنیاز در کنترل بستگی دارد.
انواع کنترل ولو بر اساس طراحی بدنه
- کنترل ولو کروی: مناسب برای تنظیم دقیق دبی، فشار و دما در بسیاری از کاربردهای صنعتی.
- کنترل ولو توپی: دارای ظرفیت عبور جریان بالا و مناسب برای برخی کاربردهای با افت فشار کم و عملکرد سریع.
- کنترل ولو پروانه‌ای: مناسب خطوط با قطر بالا، وزن کمتر و هزینه نصب پایین‌تر.
- کنترل ولو زاویه‌ای: مناسب شرایطی با افت فشار بالا، سرعت زیاد یا احتمال فرسایش.
- کنترل ولو دیافراگمی: مناسب برخی سیالات خورنده، آلوده یا کاربردهایی که جداسازی سیال از اجزای مکانیکی اهمیت دارد.
- کنترل ولو سه‌راهه: مناسب تقسیم یا ترکیب جریان در سیستم‌های گرمایش، سرمایش و فرایندی.
انواع بر اساس نوع عملگر
انواع عملگر پنوماتیکی کنترل ولو
- عملگر تک‌عملگر: هوا شیر را در یک جهت حرکت می‌دهد و فنر آن را به وضعیت مقابل برمی‌گرداند. این ساختار برای تعیین وضعیت ایمن هنگام قطع هوا مناسب است.
- عملگر دو‌عملگر: هوا برای حرکت شیر در هر دو جهت استفاده می‌شود و معمولاً برای نیروی بیشتر یا کنترل دقیق حرکت به کار می‌رود.
- Fail Close: شیر هنگام قطع هوا به سمت بسته‌شدن می‌رود.
- Fail Open: شیر هنگام قطع هوا به سمت بازشدن می‌رود.
- Fail in Place: شیر تا حد امکان موقعیت خود را حفظ می‌کند.
انتخاب وضعیت Fail باید بر اساس ایمنی فرایند انجام شود؛ مثلاً در برخی خطوط بخار، سوخت یا مواد خطرناک، بازماندن شیر هنگام قطع هوا می‌تواند خطرناک باشد.
به طور کلی، انتخاب میان انواع کنترل ولو پنوماتیکی باید بر اساس شرایط واقعی خط انجام شود و نمی‌توان یک نوع شیر را برای همه کاربردها مناسب دانست. بررسی نوع سیال، فشار، دما، دبی، سایز خط و میزان کنترل موردنیاز، مهم ترین مرحله در انتخاب مدل مناسب است.
تجهیزات جانبی کنترل ولو پنوماتیکی
عملکرد کنترل ولو به تجهیزات جانبی آن نیز وابسته است. مهم‌ترین تجهیزات جانبی عبارت‌اند از:
- پوزیشنر: تنظیم دقیق موقعیت ساقه یا شفت بر اساس فرمان کنترلی
- مبدل I/P: تبدیل سیگنال الکتریکی 4 تا 20 میلی‌آمپر به فشار پنوماتیکی
- فیلتر رگلاتور: حذف آلودگی و تنظیم فشار هوای ورودی
- شیر برقی: قطع یا وصل هوای عملگر و اجرای فرمان‌های حفاظتی
- لیمیت سوئیچ: اعلام وضعیت باز یا بسته‌بودن شیر
- بوستر رله: افزایش سرعت پاسخ عملگر در شیرهای بزرگ یا سریع
- شیر تخلیه سریع: کاهش زمان تخلیه هوای عملگر
انتخاب این تجهیزات باید با نوع عملگر، فشار هوای ابزار دقیق، سیگنال کنترلی، محیط نصب و سطح ایمنی موردنیاز هماهنگ باشد.
کاربرد های کنترل ولو پنوماتیکی
کنترل ولو پنوماتیکی برای تنظیم پیوسته جریان سیال در خطوط فرایندی استفاده می‌شود. این شیر با دریافت فرمان از سیستم کنترل و تغییر میزان بازشدگی مسیر، مقدار دبی یا فشار سیال را تنظیم می‌کند. انتخاب نوع شیر، عملگر و تجهیزات جانبی باید بر اساس شرایط واقعی فرایند انجام شود.
کنترل دبی سیال
یکی از اصلی‌ترین کاربردهای کنترل ولو پنوماتیکی، تنظیم میزان عبور سیال در خط است. این سیال می‌تواند آب، روغن، گاز، بخار یا مواد شیمیایی باشد. کنترل ولو با تغییر موقعیت شیر، دبی را با مقدار تعیین‌شده در سیستم کنترل هماهنگ می‌کند.
کنترل فشار
در خطوطی که فشار باید در محدوده مشخصی باقی بماند، کنترل ولو پنوماتیکی با افزایش یا کاهش جریان عبوری به تنظیم فشار کمک می‌کند. این کاربرد در خطوط بخار، گاز، آب، هوای فشرده و تجهیزات فرایندی رایج است.
کنترل دما
در مبدل‌های حرارتی، بویلرها و سیستم‌های گرمایش و سرمایش، کنترل ولو با تنظیم جریان بخار، آب گرم یا سیال خنک‌کننده، دمای فرایند را کنترل می‌کند. عملکرد صحیح شیر در این کاربرد به انتخاب مناسب سایز، مشخصه جریان و سرعت پاسخ عملگر وابسته است.
کنترل سطح مخازن
کنترل ولو پنوماتیکی می‌تواند میزان ورود یا خروج سیال از مخازن را تنظیم کند تا سطح سیال در محدوده موردنظر باقی بماند. این کاربرد در مخازن ذخیره، جداکننده‌ها، واحدهای تصفیه و تجهیزات فرایندی استفاده می‌شود.
کنترل جریان بخار
در نیروگاه‌ها، صنایع پتروشیمی، پالایشگاه‌ها و واحدهای تولیدی، از کنترل ولو پنوماتیکی برای تنظیم جریان بخار و کنترل انرژی حرارتی استفاده می‌شود. در این شرایط، فشار، دما، کلاس فشاری و جنس قطعات داخلی باید با شرایط بخار سازگار باشد.
کنترل جریان گاز و هوای فشرده
در خطوط انتقال گاز، هوای ابزار دقیق و سیستم‌های پنوماتیکی، کنترل ولو برای تنظیم دبی و فشار گاز استفاده می‌شود. انتخاب شیر باید با توجه به تراکم‌پذیری گاز، فشار ورودی و خروجی، افت فشار و احتمال ایجاد صدا انجام شود.
کنترل خوراک تجهیزات فرایندی
در راکتورها، برج‌های تقطیر، مبدل‌های حرارتی، کوره‌ها و سایر تجهیزات صنعتی، کنترل ولو مقدار سیال ورودی را تنظیم می‌کند. کنترل دقیق خوراک می‌تواند به پایداری فرایند و کاهش نوسان‌های عملیاتی کمک کند.
ترکیب یا تقسیم جریان
کنترل ولوهای سه‌راهه برای ترکیب دو جریان یا تقسیم یک جریان به دو مسیر استفاده می‌شوند. این نوع شیرها در سیستم‌های گرمایش، سرمایش، اختلاط سیالات و فرایندهایی که نیاز به تغییر مسیر جریان دارند کاربرد دارند.
استفاده در محیط‌های صنعتی حساس
در برخی محیط‌های صنعتی که استفاده از تجهیزات الکتریکی محدودیت دارد، عملگر پنوماتیکی می‌تواند گزینه مناسبی باشد. با این حال، انتخاب نهایی باید بر اساس الزامات ایمنی، نوع سیال، فشار هوا، استاندارد پروژه و وضعیت ایمن شیر هنگام قطع هوا انجام شود.
جمع‌بندی کاربردها
به‌طور کلی، کنترل ولو پنوماتیکی در صنایعی مانند نفت و گاز، پتروشیمی، پالایشگاه، نیروگاه، صنایع شیمیایی، آب و فاضلاب، صنایع غذایی و خطوط تولید صنعتی استفاده می‌شود. برای انتخاب مدل مناسب باید نوع سیال، حداقل و حداکثر دبی، فشار ورودی و خروجی، دمای کاری، سایز خط، میزان نشتی مجاز و وضعیت شیر هنگام قطع هوای فشرده مشخص شود.
راهنمای انتخاب و سایزینگ کنترل ولو پنوماتیکی
انتخاب کنترل ولو پنوماتیکی نباید فقط بر اساس سایز لوله انجام شود. برای سایزینگ صحیح، باید شرایط فرایندی و مشخصات سیال بررسی شود. اطلاعات ناقص یا انتخاب شیر بیش از حد بزرگ می‌تواند باعث کنترل ناپایدار، کاهش دقت و افزایش هزینه‌های نگهداری شود.
مهم ترین نکاتی که هنگام خرید کنترل ولو پنوماتیکی باید بررسی شوند عبارت اند از:
- نوع سیال: مایع، گاز، بخار، خورنده، ویسکوز یا دارای ذرات
- حداقل، معمول و حداکثر دبی
- فشار ورودی و خروجی
- افت فشار مجاز روی شیر
- دمای کاری
- چگالی، ویسکوزیته و فشار بخار سیال
- ضریب جریان موردنیاز Cv یا Kv
- سایز و کلاس فشاری
- جنس بدنه و تریم
- میزان نشتی مجاز
- نوع مشخصه جریان: Equal Percentage، Linear یا Quick Opening
- نوع عملگر و نیروی موردنیاز
- وضعیت ایمن هنگام قطع هوا
- نوع پوزیشنر و تجهیزات جانبی
- نوع اتصال و استاندارد پروژه
برای سایزینگ واقعی، علاوه بر سایز لوله باید دبی، فشارهای بالادست و پایین‌دست، دما و ویژگی‌های سیال مشخص باشد. استانداردهای ISA/IEC برای محاسبات سایزینگ کنترل ولو استفاده می‌شوند.
در نتیجه، بهترین روش برای انتخاب و خرید کنترل ولو پنوماتیکی این است که اطلاعاتی مانند نوع سیال، حداقل و حداکثر دبی، فشار ورودی و خروجی، دمای کاری، سایز خط، جنس موردنیاز، وضعیت ایمن شیر و تجهیزات جانبی پیش از سفارش مشخص شوند. هرچه این اطلاعات دقیق تر باشند، انتخاب شیر مناسب تر و احتمال بروز مشکل در زمان بهره برداری کمتر خواهد بود.

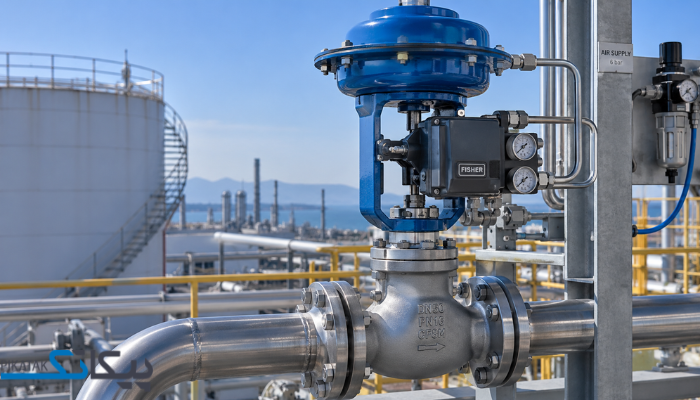

قیمت کنترل ولو پنوماتیکی
قیمت کنترل ولو پنوماتیکی فقط بر اساس سایز شیر مشخص نمی‌شود. نوع بدنه، جنس تریم، کلاس فشاری، دبی، فشار و دمای کاری، نوع عملگر، پوزیشنر و تجهیزات جانبی همگی روی قیمت مجموعه اثر می‌گذارند. به همین دلیل، قیمت دقیق باید بر اساس اطلاعات فنی پروژه و کد محصول اعلام شود. به صوت کلی قیمت این شیر صنعتی به موارد زیر بستگی دارد:
- نوع بدنه و تریم
- سایز و کلاس فشاری
- جنس بدنه و قطعات داخلی
- نوع سیال، فشار و دمای کاری
- نوع عملگر، پوزیشنر و تجهیزات جانبی
- میزان نشتی و استانداردهای موردنیاز
برای دریافت قیمت دقیق، بهتر است اطلاعاتی مانند نوع سیال، سایز خط، فشار و دمای کاری، دبی، جنس بدنه، نوع عملگر و تجهیزات جانبی مورد نیاز مشخص شود تا کنترل ولو مناسب بر اساس شرایط واقعی پروژه انتخاب و قیمت گذاری شود.

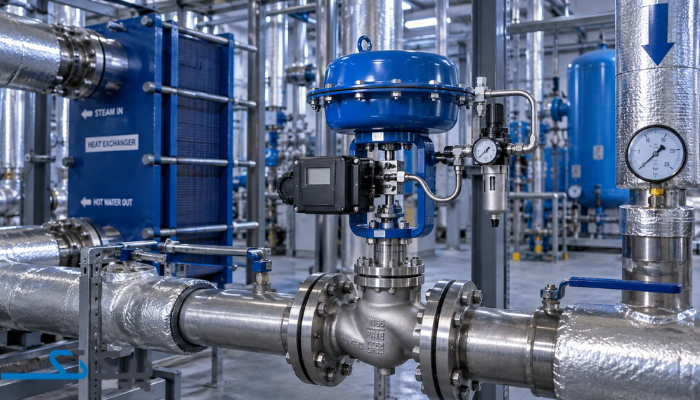

خرید کنترل ولو پنوماتیکی
برای خرید کنترل ولو پنوماتیکی باید مشخصات فرایندی و نوع کاربرد به دقت بررسی شوند؛ زیرا عواملی مانند نوع سیال، فشار و دمای کاری، دبی، سایز خط، جنس بدنه، نوع عملگر و تجهیزات جانبی مستقیماً بر انتخاب مدل مناسب اثر می گذارند. انتخاب نادرست می تواند باعث کاهش دقت کنترل، افزایش استهلاک و هزینه های اضافی در بهره برداری شود.
در پیکاتک می توانید مدل های مختلف کنترل ولو پنوماتیکی را بررسی کرده و بر اساس مشخصات فنی پروژه، گزینه مناسب را برای خرید انتخاب کنید. امکان مقایسه مشخصات، بررسی برندها و مدل های مختلف و دریافت راهنمایی فنی پیش از خرید، فرآیند انتخاب را ساده تر و مطمئن تر می کند.
از مزایای خرید کنترل ولو پنوماتیکی از پیکاتک می‌توان به امکان استعلام قیمت رقابتی، بررسی موجودی و شرایط تامین، دسترسی به گزینه های متنوع و دریافت راهنمایی برای انتخاب شیر متناسب با شرایط واقعی فرایند اشاره کرد. در صورت ارائه اطلاعاتی مانند نوع سیال، فشار، دما، دبی، سایز خط و نوع عملکرد مورد نیاز، امکان بررسی دقیق تر مدل مناسب نیز فراهم می شود.
اگر قصد خرید کنترل ولو پنوماتیکی را دارید یا برای اطلاع از قیمت، موجودی و شرایط تامین مدل مورد نظر نیاز به راهنمایی دارید، با کارشناسان پیکاتک تماس بگیرید و مشخصات فنی پروژه خود را برای بررسی و استعلام قیمت ارسال کنید.
سوالات متداول
تفاوت کنترل ولو پنوماتیکی با شیر قطع‌و‌وصل چیست؟
شیر قطع‌و‌وصل معمولاً برای باز یا بسته‌کردن کامل مسیر استفاده می‌شود؛ اما کنترل ولو پنوماتیکی می‌تواند در موقعیت‌های میانی قرار بگیرد و جریان سیال را به‌صورت تدریجی تنظیم کند.
کنترل ولو پنوماتیکی برای چه سیالاتی مناسب است؟
این شیرها با توجه به نوع بدنه و متریال داخلی می‌توانند برای آب، گاز، بخار، روغن، مواد شیمیایی و برخی سیالات دارای ذرات استفاده شوند. سازگاری شیر با سیال باید پیش از خرید بررسی شود.
منظور از ضریب جریان Cv یا Kv چیست؟
ضریب جریان، ظرفیت عبور سیال از شیر را نشان می‌دهد و در سایزینگ کنترل ولو کاربرد دارد. انتخاب شیر فقط بر اساس قطر لوله دقیق نیست و باید دبی، فشار، دما و مشخصات سیال نیز در محاسبه لحاظ شوند.
پوزیشنر در کنترل ولو پنوماتیکی چه وظیفه‌ای دارد؟
پوزیشنر موقعیت واقعی شیر را با فرمان سیستم کنترل مقایسه می‌کند و فشار هوای عملگر را تنظیم می‌کند تا شیر در موقعیت موردنظر قرار بگیرد. استفاده از پوزیشنر به کنترل دقیق‌تر و پاسخ پایدارتر شیر کمک می‌کند.
Fail Open و Fail Close در کنترل ولو به چه معناست؟
Fail Open یعنی شیر هنگام قطع هوای فشرده به سمت بازشدن می‌رود. Fail Close یعنی شیر در زمان قطع هوا بسته می‌شود. انتخاب این حالت به الزامات ایمنی و شرایط فرایند بستگی دارد.
آیا کنترل ولو پنوماتیکی به تجهیزات جانبی نیاز دارد؟
بسته به کاربرد، ممکن است به پوزیشنر، مبدل I/P، فیلتر رگلاتور، شیر برقی، لیمیت سوئیچ، بوستر رله یا شیر تخلیه سریع نیاز داشته باشد. این تجهیزات باید با عملگر و سیستم کنترل سازگار باشند.
برای خرید کنترل ولو پنوماتیکی از پیکاتک چه کاری انجام دهیم؟
ابتدا مشخصات فرایندی مانند نوع سیال، دبی، فشار، دما، سایز خط و وضعیت ایمن موردنیاز را آماده کنید. سپس با کارشناسان پیکاتک تماس بگیرید تا مدل مناسب، موجودی و قیمت روز بررسی شود.
