BAILEY Valve

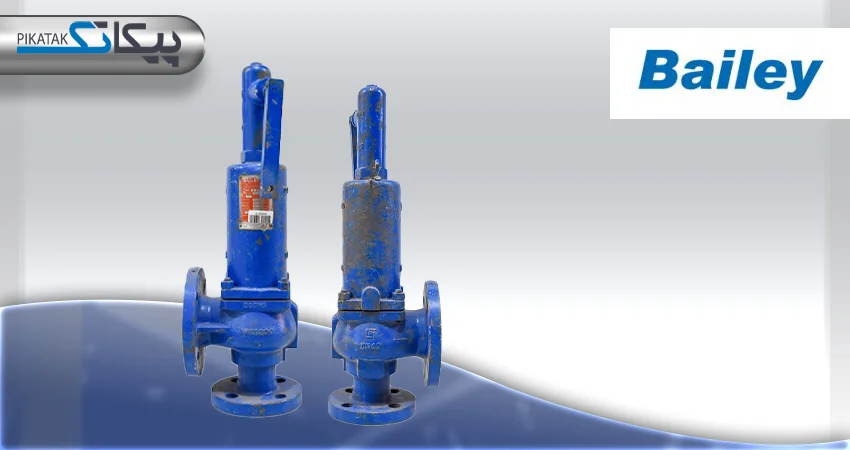

معرفی برند بایلی (Bailey Valve)

بایلی (Bailey Valve) یکی از نام‌های باسابقه در صنعت شیرآلات ایمنی و تجهیزات حفاظت فشار است که محصولات آن به‌ویژه در زمینه تولید شیر اطمینان (Safety Valve) و شیرهای تخلیه فشار (Pressure Relief Valve) شناخته می‌شوند. این برند دارای سابقه‌ای طولانی در طراحی تجهیزات محافظت از مخازن تحت فشار، دیگ‌های بخار، خطوط لوله و سیستم‌های فرایندی است.

شیرآلات ایمنی بایلی امروزه در سبد محصولات شرکت Emerson با نام تجاری Kunkle Bailey عرضه می‌شوند. این محصولات برای جلوگیری از افزایش فشار بیش از حد مجاز در تجهیزات صنعتی طراحی شده‌اند و در صنایع مختلف از جمله نفت و گاز، پتروشیمی، صنایع شیمیایی، نیروگاه‌ها، صنایع غذایی و دارویی مورد استفاده قرار می‌گیرند.

محصولات Bailey شامل شیرهای اطمینان فنردار، شیرهای تخلیه فشار با ظرفیت بالا، مدل‌های مخصوص بخار، آب و گاز و تجهیزات ویژه برای سرویس‌های کرایوژنیک هستند. تنوع طراحی، متریال و محدوده فشار این شیرآلات امکان انتخاب تجهیز مناسب با شرایط عملیاتی مختلف را فراهم می‌کند.

یکی از ویژگی‌های مهم شیرآلات بایلی، استفاده از طراحی‌های مهندسی‌شده برای تخلیه کنترل‌شده سیال در زمان افزایش فشار است. در این تجهیزات، پارامترهایی مانند فشار تنظیم (Set Pressure)، ظرفیت تخلیه، فشار برگشتی و شرایط آب‌بندی نقش مهمی در عملکرد ایمن سیستم دارند.

تاریخچه برند بایلی (Bailey Valve)

تاریخچه برند Bailey در حوزه شیرآلات ایمنی به قرن نوزدهم بازمی‌گردد. بر اساس کاتالوگ رسمی منتشرشده توسط Emerson، سابقه تاریخی این مجموعه به سال ۱۸۳۹ میلادی نسبت داده شده است.

فعالیت برند بایلی با توسعه تجهیزات مکانیکی کنترل و حفاظت فشار ارتباط داشته و در طول سال‌های مختلف، خانواده‌های متنوعی از شیرهای اطمینان و شیرهای تخلیه فشار با این نام به بازار عرضه شده‌اند.

با توسعه صنایع بخار، نیروگاهی و تجهیزات تحت فشار، نیاز به شیرهایی که بتوانند در شرایط افزایش غیرمجاز فشار به‌صورت خودکار عمل کنند، اهمیت بیشتری پیدا کرد. توسعه شیرهای فنردار با قابلیت تخلیه سریع، از زمینه‌های اصلی فعالیت این برند بوده است.

در ادامه، محصولات Bailey و Kunkle در سبد تجهیزات حفاظت فشار Emerson قرار گرفتند و امروزه با عنوان Kunkle Bailey شناخته می‌شوند.

Emerson علاوه بر عرضه مدل‌های فعلی، در مستندات رسمی خود به اهمیت تأمین قطعات و خدمات فنی برای برخی شیرهای قدیمی Bailey اشاره می‌کند. خانواده‌هایی مانند 686، 696، 726 و 736 از نمونه محصولات تاریخی این برند هستند که برخی از آن‌ها سال‌ها پیش از چرخه تولید خارج شده‌اند.

امروزه نام بایلی در صنعت بیشتر با شیرهای اطمینان فنردار، طراحی‌های Full Lift و محصولات تخصصی حفاظت در برابر فشار بیش از حد شناخته می‌شود.

محصولات شاخص برند Bailey Valve

مهم‌ترین محصولات بایلی در گروه شیرهای اطمینان و شیرهای تخلیه فشار قرار می‌گیرند. این تجهیزات با توجه به نوع سیال، فشار تنظیم، دمای کاری و ظرفیت تخلیه مورد نیاز در مدل‌های متفاوت تولید می‌شوند.

شیر اطمینان بایلی مدل 746

شیر اطمینان بایلی مدل 746 یکی از محصولات شناخته‌شده این برند است که برای محافظت از مخازن، خطوط لوله و تجهیزات صنعتی در برابر افزایش غیرمجاز فشار طراحی شده است.

این مدل از ساختار Top Guided و Full Lift استفاده می‌کند. در چنین طراحی‌ای، دیسک شیر از قسمت بالایی هدایت می‌شود و امکان بازشدن کامل مسیر عبور سیال در شرایط تعیین‌شده فراهم می‌شود.

شیر اطمینان فلنجی Bailey 746 در نسخه‌هایی با بدنه فولاد کربنی و استنلس استیل عرضه می‌شود. این مدل در سایزهای ورودی DN25 تا DN100 معرفی شده و محدوده فشار تنظیم خانواده آن، بسته به سایز و پیکربندی، از ۰٫۳۵ تا حداکثر ۴۰ بار است.

از ویژگی‌های این مدل شیر اطمینان می‌توان به دیسک با قابلیت چرخش محدود برای تنظیم بهتر موقعیت روی نشیمنگاه، طراحی مناسب برای تخلیه ظرفیت بالا و امکان انتخاب ساختار Conventional یا Balanced Bellows اشاره کرد.

نوع Conventional برای شرایط مشخص فشار برگشتی مناسب است؛ درحالی‌که نسخه Balanced Bellows برای برخی کاربردهای دارای فشار برگشتی متغیر یا مسیر تخلیه مشترک طراحی شده است.

مدل 746 در خطوط بخار، تجهیزات تحت فشار، مدارهای هوای فشرده و بعضی کاربردهای مایعات فرایندی استفاده می‌شود. انتخاب نسخه مناسب باید با توجه به ظرفیت تخلیه، سیال، فشار برگشتی و محدودیت‌های فنی سازنده انجام شود.

شیر اطمینان بایلی مدل 766

سری Bailey 766 یکی دیگر از خانواده‌های شیرآلات ایمنی این برند است که برای کاربردهای بخار و سیستم‌هایی با نیاز به ظرفیت تخلیه بالا طراحی شده است.

این مدل دارای مکانیزم Double Spring و ساختار High Lift است. استفاده از دو فنر و طراحی خاص مکانیزم عملکرد، در کنار دیسک قابل تنظیم و حلقه تنظیم Blowdown، از ویژگی‌های این محصول محسوب می‌شود.

شیر بایلی 766 در محدوده سایز DN40 تا DN80 و فشار تنظیم ۰٫۳۵ تا ۲۴ بار معرفی شده است.

ساختار این مدل به‌ویژه برای دیگ‌های بخار و خطوط انتقال بخار مناسب است؛ جایی که رفتار شیر هنگام بازشدن، ظرفیت تخلیه و فشار بسته‌شدن مجدد اهمیت زیادی دارند.

در این خانواده، حلقه تنظیم Blowdown برای کنترل اختلاف میان فشار بازشدن و فشار بسته‌شدن مجدد مورد استفاده قرار می‌گیرد. هرگونه تنظیم این قسمت باید مطابق دستورالعمل سازنده و توسط افراد دارای صلاحیت انجام شود.

شیر اطمینان بایلی مدل 716

شیر اطمینان Bailey 716 از محصولات فنردار این برند است که با ساختار Full Lift و هدایت از قسمت بالایی طراحی شده است.

این محصول در نسخه‌هایی با بدنه برنزی یا استنلس استیل عرضه می‌شود و بسته به نوع طراحی، می‌تواند دارای سیت فلزی یا آب‌بندی نرم باشد.

مدل 716 برای محافظت از سیستم‌های هوای فشرده، گازها، آب و برخی سیالات فرایندی کاربرد دارد.

وجود نسخه‌های مختلف از نظر متریال، نوع اتصال و ساختار آب‌بندی به طراحان امکان می‌دهد محصول را با شرایط سیستم تطبیق دهند.

در خانواده بایلی، مدل 716H نیز به‌عنوان نسخه فشار بالاتر معرفی شده است. این مدل با طراحی تقویت‌شده برای کاربردهایی توسعه یافته که به محدوده فشار تنظیم بالاتری نیاز دارند.

شیر اطمینان بایلی مدل 707

مدل Bailey 707 از شیرهای اطمینان این برند است که با بدنه برنزی و قطعات داخلی مقاوم تولید می‌شود.

این محصول از مکانیزم High Lift استفاده می‌کند و برای محافظت از سیستم‌های آب گرم، هوای فشرده و کاربردهای سازگار با مشخصات فنی آن در نظر گرفته شده است.

در این مدل، طراحی هدایت دیسک به‌گونه‌ای انجام شده است که مسیر عبور سیال هنگام عملکرد شیر تا حد امکان بدون مانع باقی بماند.

امکان انتخاب نوع اتصال و تجهیزات جانبی، این خانواده را برای برخی کاربردهای تأسیساتی و صنعتی مناسب می‌کند.

نوع سیت، محدوده فشار تنظیم و دمای قابل تحمل باید بر اساس کد کامل مدل و مدارک سازنده انتخاب شود.

شیر اطمینان دما و فشار بایلی مدل 716T

سری Bailey 716T یک شیر ایمنی ترکیبی فشار و دما است که برای محافظت از سیستم‌های آب گرم بدون ونت طراحی شده است.

این محصول علاوه بر افزایش فشار، نسبت به افزایش غیرمجاز دما نیز واکنش نشان می‌دهد.

بر اساس کاتالوگ رسمی Emerson، عملکرد حرارتی این مدل برای بازشدن در محدوده ۹۰ تا ۹۵ درجه سانتی‌گراد طراحی شده است.

این شیر دارای بدنه برنزی و اجزای آب‌بندی مناسب برای کاربردهای آب گرم است.

کاربرد اصلی مدل 716T در سیستم‌هایی است که حفاظت در برابر افزایش هم‌زمان یا مستقل فشار و دما اهمیت دارد. این محصول با شیرهای اطمینان صنعتی مخصوص بخار و گاز تفاوت عملکردی دارد و نباید بدون بررسی الزامات کاربرد جایگزین آن‌ها شود.

شیر اطمینان کرایوژنیک بایلی مدل 776

مدل Bailey 776 برای کاربردهای مرتبط با گازهای کرایوژنیک و شرایط دمای بسیار پایین توسعه یافته است.

این محصول در برخی پیکربندی‌ها برای دماهای بسیار پایین، تا حدود ۱۹۶- درجه سانتی‌گراد، معرفی شده است.

استفاده از آب‌بندهای مناسب مانند PCTFE و طراحی متناسب با شرایط کرایوژنیک، از ویژگی‌های این خانواده به شمار می‌رود.

شیرهای سری 776 می‌توانند برای محافظت از خطوط و تجهیزات انتقال گازهای سرد و سامانه‌های کرایوژنیک انتخاب شوند؛ البته سازگاری با نوع گاز، فشار و دمای واقعی باید در سطح مدل تأیید شود.

شیرهای تخلیه فشار مایعات بایلی

علاوه بر مدل‌های مخصوص بخار و گاز، خانواده‌هایی مانند Bailey 480، 485 و 490 برای تخلیه فشار مایعات در کاربردهای صنعتی طراحی شده‌اند.

این محصولات از مکانیزم فنردار استفاده می‌کنند و در برخی مدل‌ها، ساختار کارتریجی مجموعه فنر و ساقه امکان دسترسی آسان‌تر برای تعمیر و نگهداری را فراهم می‌کند.

مدل‌های مختلف این خانواده با متریال برنزی یا استنلس استیل عرضه می‌شوند و می‌توانند در مدارهای پمپاژ، خطوط مایعات و تجهیزات تحت فشار استفاده شوند.

نحوه عملکرد شیر اطمینان بایلی

شیر اطمینان بایلی از مکانیزم مکانیکی برای کنترل افزایش فشار استفاده می‌کند و در شرایط عادی به منبع تغذیه الکتریکی نیاز ندارد.

در ساختار متداول شیرهای فنردار، نیروی فنر دیسک را روی نشیمنگاه نگه می‌دارد. زمانی که فشار سیستم به محدوده تعیین‌شده برسد، نیروی ناشی از فشار سیال بر نیروی بسته‌نگهدارنده غلبه می‌کند و شیر شروع به بازشدن می‌کند.

با بازشدن شیر، سیال از مسیر خروجی تخلیه می‌شود و فشار سیستم کاهش پیدا می‌کند. پس از رسیدن فشار به محدوده بسته‌شدن مجدد، دیسک به نشیمنگاه بازمی‌گردد.

مقدار فشار تنظیم، ظرفیت تخلیه و اختلاف فشار بازشدن و بسته‌شدن به طراحی شیر و الزامات استاندارد مرتبط بستگی دارد.

یکی از تفاوت‌های مهم شیر اطمینان با رگولاتور این است که رگولاتور برای تنظیم فشار در شرایط عادی بهره‌برداری به کار می‌رود، اما شیر اطمینان یک تجهیز حفاظتی است که هنگام افزایش فشار بیش از حد مجاز عمل می‌کند.

مزایای شیرآلات ایمنی Bailey Valve

طراحی تخصصی برای حفاظت فشار

مهم‌ترین ویژگی محصولات Bailey، تمرکز بر حفاظت از تجهیزات در برابر افزایش غیرمجاز فشار است.

این شیرها برای عملکرد خودکار در شرایط تعیین‌شده طراحی می‌شوند و در صورت انتخاب و نصب صحیح، بخشی از سامانه ایمنی تجهیزات تحت فشار را تشکیل می‌دهند.

ظرفیت تخلیه مناسب

برخی مدل‌های بایلی، از جمله سری 746، دارای ساختار Full Lift هستند که امکان دستیابی به ظرفیت تخلیه بالا را فراهم می‌کند.

ظرفیت واقعی تخلیه به عواملی مانند سطح مؤثر اوریفیس، فشار تنظیم، نوع سیال و ضریب تخلیه تأییدشده بستگی دارد.

تنوع در جنس بدنه و آب‌بندی

شیرآلات این برند در مدل‌هایی با بدنه برنزی، فولاد کربنی و استنلس استیل عرضه می‌شوند.

همچنین بسته به نوع محصول، امکان استفاده از سیت فلزی یا آب‌بندی نرم وجود دارد. انتخاب متریال مناسب از نظر مقاومت در برابر دما و خوردگی اهمیت زیادی دارد.

امکان انتخاب طراحی مناسب فشار برگشتی

در بعضی خانواده‌ها، از جمله مدل 746، نسخه‌های Conventional و Balanced Bellows عرضه می‌شوند.

این تنوع به مهندسان امکان می‌دهد با توجه به میزان و نوع فشار برگشتی در مسیر خروجی، ساختار مناسب شیر را انتخاب کنند.

تنوع کاربرد

وجود مدل‌های مخصوص بخار، هوای فشرده، مایعات، آب گرم و گازهای کرایوژنیک، امکان بررسی شیرآلات بایلی برای سیستم‌های صنعتی مختلف را فراهم می‌کند.

پشتیبانی از تجهیزات قدیمی

یکی از ویژگی‌های مهم مجموعه Emerson، ارائه مستندات و خدمات مرتبط با برخی محصولات قدیمی Bailey است.

این موضوع برای واحدهای صنعتی دارای شیرهای قدیمی اهمیت دارد؛ زیرا ممکن است به قطعات یدکی، تعمیرات تخصصی یا انتخاب جایگزین سازگار نیاز داشته باشند.

کاربرد شیر اطمینان بایلی در صنایع مختلف

نیروگاه‌ها و سیستم‌های بخار: شیرهای اطمینان بایلی در حفاظت دیگ‌های بخار، خطوط انتقال بخار و تجهیزات تحت فشار کاربرد دارند. در این سیستم‌ها، ظرفیت تخلیه و ویژگی‌های باز و بسته‌شدن شیر از پارامترهای مهم طراحی هستند.

صنایع نفت و گاز: تجهیزات حفاظت فشار می‌توانند برای محافظت از خطوط فرایندی، مخازن تحت فشار و تجهیزات فرآورش گاز مورد استفاده قرار گیرند. انتخاب مدل مناسب باید بر اساس سیال، شرایط فرایند و الزامات ایمنی انجام شود.

صنایع پتروشیمی و شیمیایی: در واحدهای تولید مواد شیمیایی، استفاده از شیرهای ایمنی برای محافظت از تجهیزات در برابر شرایط افزایش فشار اهمیت دارد. جنس بدنه، سیت و قطعات داخلی باید با سیال فرایندی سازگار باشند.

سیستم‌های هوای فشرده: در مخازن ذخیره هوا و بخش‌هایی از مدارهای کمپرسور، شیر اطمینان برای تخلیه فشار بیش از حد و حفاظت از تجهیزات استفاده می‌شود.

صنایع غذایی و دارویی: برخی مدل‌های مناسب بخار تمیز و گازهای فرایندی می‌توانند در سیستم‌های دارای الزامات خاص بهداشتی مورد استفاده قرار گیرند. تأیید متریال و شرایط بهداشتی باید برای هر مدل انجام شود.

تأسیسات آب گرم: مدل‌هایی مانند Bailey 716T برای کاربردهایی طراحی شده‌اند که حفاظت در برابر افزایش فشار و دمای آب ضروری است.

صنایع کرایوژنیک: شیرآلات تخصصی این برند، از جمله سری 776، برای بعضی سیستم‌های انتقال و ذخیره گازهای بسیار سرد طراحی شده‌اند.

استانداردهای شیر اطمینان بایلی

شیرهای اطمینان Bailey بسته به خانواده محصول و پیکربندی، با استانداردها و الزامات فنی مختلفی طراحی و ارزیابی می‌شوند.

از مهم‌ترین استانداردهای اشاره‌شده در مستندات سازنده می‌توان به BS 6759، EN ISO 4126-1، ASME Section VIII و الزامات اروپایی PED اشاره کرد.

برای مثال، در کاتالوگ رسمی مدل 746، انطباق با BS 6759 بخش‌های ۱، ۲ و ۳، ASME VIII و الزامات PED Category IV ذکر شده است.

این تأییدیه‌ها برای همه مدل‌ها یا تمام پیکربندی‌ها یکسان نیستند. همچنین باید توجه داشت که گواهی یک خانواده محصول، به‌تنهایی جایگزین بررسی گواهی آزمون و تنظیم فشار شیر مشخص‌شده برای پروژه نیست.

در تجهیزات ایمنی فشار، استفاده از شیر دارای مدارک معتبر و متناسب با الزامات قانونی و فنی محل نصب اهمیت زیادی دارد.

چشم‌انداز و رویکرد توسعه برند Bailey

شیرآلات Bailey امروزه به‌عنوان بخشی از سبد محصولات حفاظت فشار Emerson عرضه می‌شوند؛ بنابراین فعالیت‌های توسعه محصول و خدمات پشتیبانی آن‌ها باید در چارچوب این مجموعه بررسی شود.

رویکرد Emerson در حوزه شیرهای اطمینان بر افزایش قابلیت اطمینان تجهیزات، بهبود حفاظت از دارایی‌های صنعتی و ارائه راهکارهای مناسب برای کاهش مخاطرات افزایش فشار متمرکز است.

این شرکت علاوه بر توسعه محصولات، خدماتی در زمینه بررسی فنی، تعمیر، آموزش، آزمون و راه‌اندازی تجهیزات کنترل و حفاظت فشار ارائه می‌دهد.

همچنین پشتیبانی از برخی محصولات قدیمی و کمک به انتخاب جایگزین مناسب، بخشی از خدمات مرتبط با چرخه عمر تجهیزات این مجموعه است.

این موارد بیانگر رویکرد فعالیت شرکت مادر هستند و نباید به‌عنوان بیانیه چشم‌انداز مستقل یک شرکت امروزی با نام Bailey Valve معرفی شوند.

راهنمای خرید شیر اطمینان بایلی

برای انتخاب شیر اطمینان Bailey، ابتدا باید مشخصات کامل سیستم و شرایط ایجاد فشار بیش از حد تعیین شود.

فشار تنظیم یا Set Pressure

فشار تنظیم یکی از مهم‌ترین مشخصات فنی شیر اطمینان است که باید با حداکثر فشار مجاز سیستم و الزامات استاندارد مربوط هماهنگ باشد.

این مقدار نباید صرفاً بر اساس فشار کاری عادی یا فشار نمایش‌داده‌شده روی پرشر گیج انتخاب شود.

ظرفیت تخلیه و اندازه اوریفیس

ظرفیت تخلیه باید برای سناریوهای معتبر افزایش فشار محاسبه شود.

در این محاسبات، سطح مؤثر اوریفیس، خواص سیال، دما، فشار، ضریب تخلیه و فشار برگشتی اهمیت دارند.

انتخاب سایز ورودی یا خروجی به‌تنهایی برای تعیین ظرفیت شیر کافی نیست.

نوع سیال

شیر اطمینان مورد استفاده برای بخار ممکن است از نظر طراحی و الزامات عملکرد با مدل مناسب مایعات یا گازهای صنعتی تفاوت داشته باشد.

بنابراین نوع سیال، ویژگی‌های شیمیایی و شرایط فازی آن باید پیش از انتخاب تجهیز مشخص شود.

نوع اتصال و نصب

در انتخاب مدل‌های فلنجی، بررسی سایز اتصال، کلاس فشار و استاندارد فلنج ضروری است.

همچنین گسکت مورد استفاده در اتصال باید با فشار، دما و نوع سیال سازگار باشد.

در طراحی مسیر نصب و تخلیه، افت فشار ورودی و فشار برگشتی خروجی نیز باید مطابق دستورالعمل سازنده و استانداردهای ایمنی بررسی شوند.

بررسی مدارک فنی و کالیبراسیون

در خرید شیر اطمینان، بررسی پلاک مشخصات، شماره سریال، فشار تنظیم، متریال، کد مدل و مدارک آزمون اهمیت ویژه‌ای دارد.

برای تجهیزات استوک یا کارکرده، بررسی وضعیت فنی و انجام آزمون و تنظیم مجدد توسط مجموعه دارای صلاحیت ضروری است.

تغییر فشار تنظیم یا تعمیر اجزای حساس شیر نباید بدون رعایت الزامات تخصصی و دستورالعمل سازنده انجام شود.

عوامل مؤثر بر قیمت شیر اطمینان بایلی

قیمت شیر اطمینان به نوع محصول، سری ساخت، سایز ورودی و خروجی، فشار تنظیم، جنس بدنه و طراحی آب‌بندی بستگی دارد.

برای مثال، یک شیر اطمینان فولادی مدل 746 با طراحی Balanced Bellows ممکن است به دلیل ساختار پیچیده‌تر و تجهیزات داخلی متفاوت، قیمت بیشتری نسبت به بعضی نسخه‌های Conventional داشته باشد.

همچنین محدوده دما، نوع سیال، کلاس فلنج، وجود اهرم تست، گواهینامه‌های فنی و مدارک تنظیم فشار می‌توانند بر قیمت نهایی تأثیر بگذارند.

در تجهیزات قدیمی و وارداتی، وضعیت نو یا استوک، اصالت کالا، سلامت مکانیکی و شرایط تأمین قطعات یدکی نیز از عوامل مهم تعیین قیمت هستند.

خرید شیر اطمینان Bailey از پیکاتک

برای خرید شیر اطمینان بایلی، انتخاب دقیق مدل متناسب با شرایط عملیاتی و الزامات ایمنی سیستم اهمیت زیادی دارد.

در پیکاتک می‌توانید مشخصات شیر اطمینان Bailey مدل 746 را بررسی کرده و برای اطلاع از قیمت روز، موجودی و امکان تأمین مدل موردنظر اقدام کنید.

برای استعلام دقیق‌تر، بهتر است اطلاعاتی مانند فشار تنظیم، نوع سیال، ظرفیت تخلیه مورد نیاز، سایز ورودی و خروجی، کلاس فلنج و کد کامل مدل ارائه شود.

در صورت نیاز به جایگزینی شیر قدیمی، علاوه بر مشخصات مکانیکی باید ظرفیت تخلیه، استانداردهای مورد نیاز و الزامات حفاظت فشار نیز به‌صورت تخصصی بررسی شوند.
