معرفی شرکت بار پنوماتیک (BAR Pneumatics)



بار پنوماتیک (BAR Pneumatics) یکی از برندهای تخصصی آلمانی در زمینه طراحی و تولید اکچویتورهای پنوماتیکی، سیستم‌های اتوماسیون شیرآلات صنعتی و تجهیزات کنترل جریان است که فعالیت خود را از سال ۱۹۷۹ آغاز کرده است. این شرکت با نام رسمی bar pneumatische Steuerungssysteme GmbH شناخته می‌شود و در توسعه راهکارهای پنوماتیکی و الکتریکی برای کنترل شیرآلات صنعتی تخصص دارد.

دفتر مرکزی شرکت BAR در شهر Dattenberg آلمان قرار دارد و این مجموعه از سال ۲۰۱۱ بخشی از گروه بین‌المللی Watts Water Technologies محسوب می‌شود. محصولات این برند در صنایع شیمیایی، پتروشیمی، نفت و گاز، آب و فاضلاب، صنایع دریایی و خطوط تولید صنعتی کاربرد دارند.

از مهم‌ترین محصولات BAR می‌توان به اکچویتور پنوماتیک، عملگرهای برقی، شیرهای توپی اتوماتیک، شیرهای پروانه‌ای مجهز به اکچویتور، تجهیزات تشخیص موقعیت شیر و سیستم‌های کنترل پنوماتیکی اشاره کرد.

یکی از ویژگی‌های مهم برند بار، طراحی سیستم‌های یکپارچه اتوماسیون شیرآلات است. این شرکت علاوه بر تولید اکچویتور، تجهیزات جانبی موردنیاز برای کنترل موقعیت، ارسال فرمان و دریافت بازخورد عملکرد شیر را نیز ارائه می‌دهد.

توسعه فناوری‌های کاهش مصرف هوای فشرده، ساده‌سازی نصب تجهیزات و افزایش قابلیت اطمینان سیستم‌های کنترلی از محورهای اصلی فعالیت این مجموعه به شمار می‌روند.

 معرفی برند BAR Pneumatics



تاریخچه برند BAR Pneumatics



تاریخچه شرکت بار پنوماتیک به سال ۱۹۷۹ میلادی بازمی‌گردد؛ زمانی که شرکت bar pneumatische Steuerungssysteme GmbH در کشور آلمان تأسیس شد. فعالیت اولیه این مجموعه بر تولید تجهیزات پنوماتیک صنعتی، شیرهای برقی و اکچویتورهای پنوماتیکی متمرکز بود.

در سال ۱۹۸۱، این شرکت اکچویتور پنوماتیکی دابل پیستون با مکانیزم Rack & Pinion و پیستون‌های خودمرکزکننده را توسعه داد. در همان دوره، BAR از پیشگامان ارائه مجموعه یکپارچه شیر توپی پنوماتیکی بود که شیر و اکچویتور را در ساختاری فشرده ترکیب می‌کرد.

با گسترش فعالیت شرکت، در سال ۱۹۹۰ مجموعه تولیدی و اداری جدیدی در منطقه صنعتی Dattenberg راه‌اندازی شد. در سال ۱۹۹۵ نیز این شرکت نخستین گواهینامه مدیریت کیفیت خود را مطابق DIN EN ISO 9001 دریافت کرد.

یکی از مراحل مهم توسعه محصولات BAR در سال ۲۰۰۵ رخ داد؛ زمانی که سیستم bar-vacotrol برای کنترل و اتوماسیون یکپارچه شیرآلات معرفی شد. این فناوری در ترکیب با خانواده اکچویتورهای actubar، امکان نصب مستقیم تجهیزات کنترلی و کاهش اتصالات خارجی پنوماتیکی را فراهم کرد.

در سال ۲۰۰۶ شرکت BAR توسط Danfoss خریداری شد و در سال ۲۰۱۱ به مجموعه Watts Water Technologies پیوست. این تغییرات زمینه گسترش حضور بین‌المللی و توسعه فناوری‌های کنترل جریان را فراهم کردند.

از دیگر نقاط عطف فعالیت BAR می‌توان به توسعه سیستم‌های کاهش ضربه قوچ در سال ۲۰۱۸، معرفی اکچویتورهای سری agturn در سال ۲۰۱۹ و گسترش محدوده گشتاور خانواده actubar به بیش از ۸۰۰۰ نیوتن‌متر در سال ۲۰۲۱ اشاره کرد.

در سال ۲۰۲۲، برخی محصولات actubar و تجهیزات اعلام وضعیت این برند موفق به دریافت تأییدیه DNV برای کاربردهای دریایی شدند. در سال ۲۰۲۳ نیز پوشش‌های ویژه کاربردهای فراساحلی برای محصولات مشخصی از این خانواده معرفی شدند.

شرکت BAR در سال ۲۰۲۴ راهکار هوشمند save&switch را با هدف کاهش مصرف هوای فشرده معرفی کرد و در سال ۲۰۲۵ نیز خانواده bar-miniswitch را برای اعلام وضعیت شیرآلات دستی توسعه داد.

امروزه بار پنوماتیک با حفظ تمرکز بر طراحی سیستم‌های کنترل شیرآلات، محصولات متنوعی برای اتوماسیون صنعتی و مدیریت جریان سیالات ارائه می‌دهد.



محصولات شاخص برند BAR Pneumatics



محصولات BAR در چند گروه اصلی شامل اکچویتورهای پنوماتیکی، عملگرهای برقی، شیرآلات اتوماتیک، تجهیزات کنترل موقعیت و لوازم جانبی پنوماتیکی عرضه می‌شوند.

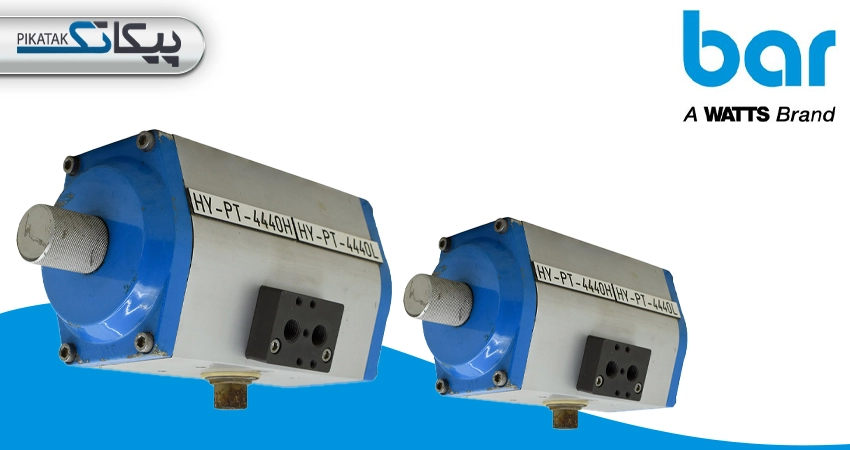

اکچویتور پنوماتیک BAR



اکچویتور پنوماتیک BAR یکی از محصولات اصلی این برند است که با استفاده از انرژی هوای فشرده، نیروی لازم برای باز و بسته‌کردن شیرآلات صنعتی را تأمین می‌کند.

این تجهیزات معمولاً از مکانیزم Rack & Pinion بهره می‌برند که در آن حرکت خطی پیستون‌ها از طریق دنده شانه‌ای و پینیون به حرکت چرخشی شفت تبدیل می‌شود.

اکچویتورهای پنوماتیکی این شرکت در دو ساختار اصلی Double Acting و Spring Return عرضه می‌شوند. در مدل‌های دابل اکت، هوای فشرده برای حرکت در هر دو جهت استفاده می‌شود؛ درحالی‌که مدل‌های برگشت فنری با استفاده از انرژی ذخیره‌شده در فنر، امکان بازگشت به موقعیت تعیین‌شده را فراهم می‌کنند.

این تجهیزات برای اتوماسیون شیرآلات ربع‌گرد، به‌ویژه شیر توپی و شیر پروانه ای، کاربرد دارند.

انتخاب اکچویتور مناسب باید بر اساس گشتاور موردنیاز شیر، فشار هوای تغذیه، زمان عملکرد و شرایط محیطی انجام شود.



اکچویتور پنوماتیکی BAR سری actubar



BAR actubar یکی از خانواده‌های شناخته‌شده اکچویتور پنوماتیکی این شرکت است که برای کنترل شیرآلات صنعتی ربع‌گرد طراحی شده است.

یکی از ویژگی‌های مهم این خانواده، قابلیت ترکیب با سیستم یکپارچه bar-vacotrol است. در این ساختار، بعضی تجهیزات کنترلی می‌توانند بدون نیاز به شیلنگ‌کشی خارجی مستقیماً روی اکچویتور نصب شوند.

در خانواده actubar، رابط‌های استاندارد برای نصب تجهیزات جانبی و اتصال به شیر در نظر گرفته شده‌اند. طراحی ویژه اتصال پینیون هشت‌ضلعی نیز امکان تطبیق با جهت‌های مختلف محور شیر را فراهم می‌کند.

این اکچویتورها در پیکربندی‌های مختلف با عملکرد دابل اکت و برگشت فنری عرضه می‌شوند و بسته به سایز، قابلیت استفاده در کاربردهایی با گشتاور متفاوت را دارند.

امکان تنظیم موقعیت انتهایی حرکت، استفاده از پوشش‌های مقاوم برای شرایط محیطی دشوار و طراحی ماژولار از ویژگی‌های این خانواده محسوب می‌شوند.

همچنین برخی نسخه‌های actubar برای کاربردهای صنایع شیمیایی، محیط‌های خورنده و تأسیسات دریایی توسعه یافته‌اند.



اکچویتور پنوماتیکی BAR سری agturn



سری BAR agturn یکی دیگر از محصولات تخصصی این شرکت است که در سال ۲۰۱۹ معرفی شد.

این خانواده با مکانیزم Rack & Pinion و طراحی فشرده تولید می‌شود و برای عملکرد شیرآلات دارای حرکت چرخشی محدود مناسب است.

طبق اطلاعات رسمی سازنده، خانواده استاندارد agturn در ۱۸ سایز با محدوده گشتاور اسمی معرفی‌شده از ۲ تا ۱۳۰۴۰ نیوتن‌متر عرضه می‌شود. گشتاور قابل دستیابی در یک مدل مشخص به فشار تغذیه، زاویه حرکت و نوع عملکرد بستگی دارد.

از ویژگی‌های این محصولات می‌توان به بدنه آلومینیومی با پوشش مقاوم، امکان تنظیم موقعیت انتهایی، سیستم نمایش وضعیت شیر و رابط استاندارد نصب تجهیزات جانبی اشاره کرد.

در طراحی agturn، موقعیت اتصال شیر برقی و پیچ‌های تنظیم انتهای کورس به‌گونه‌ای انتخاب شده است که نصب و دسترسی برای تنظیمات آسان‌تر باشد.

همچنین حکاکی شماره سریال و مشخصات اتصال روی بدنه، به شناسایی محصول و ردیابی اطلاعات ساخت کمک می‌کند.



اکچویتور BAR با زاویه چرخش ۱۸۰ درجه



برخی شیرآلات و تجهیزات صنعتی به زاویه چرخش بیشتری نسبت به حرکت استاندارد ۹۰ درجه نیاز دارند.

شرکت BAR برای این کاربردها نسخه‌های ویژه agturn را با زاویه چرخش تا ۱۸۰ درجه معرفی کرده است.

این محصولات برای تجهیزات دارای حرکت ۱۲۰، ۱۳۵ یا ۱۸۰ درجه، از جمله برخی شیرهای چندراهه و سیستم‌های تغییر مسیر جریان، طراحی شده‌اند.

در نسخه‌های رسمی این خانواده، ۱۱ سایز با محدوده گشتاور مشخص برای کاربردهای ۹۰ تا ۱۸۰ درجه ارائه شده است.

قابلیت تنظیم زاویه انتهایی و امکان انتخاب پیکربندی مناسب با نوع شیر از ویژگی‌های مهم این محصولات هستند.



اکچویتور BAR با سیستم میرایی هیدرولیکی



در بعضی سیستم‌های صنعتی، باز و بسته‌شدن سریع شیر می‌تواند باعث تغییر ناگهانی سرعت سیال و ایجاد ضربه قوچ (Water Hammer) شود.

شرکت BAR برای این کاربردها اکچویتورهایی با ماژول میرایی هیدرولیکی توسعه داده است.

در این طراحی، یک پیستون در محفظه حاوی سیال هیدرولیک حرکت می‌کند و سرعت عملکرد اکچویتور را کنترل می‌کند. این ویژگی می‌تواند از حرکات ناگهانی جلوگیری کرده و زمان باز یا بسته‌شدن شیر را افزایش دهد.

بسته به تنظیمات، امکان ایجاد میرایی در نزدیکی انتهای کورس یا کنترل یکنواخت‌تر سرعت در طول حرکت وجود دارد.

این فناوری در برخی شیرهای پروانه‌ای صنعتی و کاربردهایی که کنترل سرعت بسته‌شدن اهمیت دارد، مورد استفاده قرار می‌گیرد.

البته جلوگیری از ضربه قوچ به طراحی کامل سیستم لوله‌کشی، شرایط جریان و تنظیم صحیح زمان عملکرد نیز بستگی دارد.



اکچویتور برقی BAR



شرکت BAR علاوه بر تجهیزات پنوماتیکی، انواع اکچویتور برقی برای عملکرد خودکار شیرآلات صنعتی عرضه می‌کند.

بخشی از این محصولات از سبد شرکت هم‌گروه VALPES تأمین می‌شوند و نباید تمام آن‌ها را تولید اختصاصی BAR معرفی کرد.

خانواده‌های ER Premier و ER Plus از جمله عملگرهای برقی عرضه‌شده در این مجموعه هستند که برای شیرآلات ربع‌گرد طراحی شده‌اند.

این تجهیزات از موتور الکتریکی و مجموعه انتقال قدرت برای ایجاد حرکت چرخشی استفاده می‌کنند.

در برخی مدل‌ها، امکاناتی مانند محدودکننده گشتاور الکتریکی، اعلام وضعیت انتهایی، عملکرد دستی اضطراری و نسخه‌های مخصوص کنترل تدریجی یا Modulating وجود دارد.

عملگرهای برقی در کاربردهایی مناسب هستند که هوای فشرده در دسترس نیست یا استفاده از فرمان الکتریکی برای کنترل شیر ترجیح داده می‌شود.



شیرآلات اتوماتیک BAR Pneumatics



یکی دیگر از محصولات اصلی BAR، مجموعه شیرآلات صنعتی مجهز به اکچویتور است.

این تجهیزات می‌توانند به‌صورت یک مجموعه کامل شامل شیر، اکچویتور و تجهیزات جانبی فرمان عرضه شوند.

شرکت BAR انواع بال ولو دوطرفه، شیرهای توپی سه‌راهه و شیرهای پروانه‌ای اتوماتیک را در ساختارهای پنوماتیکی و برقی ارائه می‌دهد.

برای نمونه، خانواده‌های PKI2، PKN2، PKO و PKT2 از مجموعه شیرآلات اتوماتیک این شرکت هستند که با انواع اتصال و مکانیزم عملکرد عرضه می‌شوند.

همچنین مدل‌های PZDS و PZR در گروه شیرهای قطع و وصل و شیرهای پروانه‌ای اتوماتیک معرفی شده‌اند.

استفاده از مجموعه یکپارچه شیر و اکچویتور می‌تواند فرایند انتخاب، نصب و راه‌اندازی سیستم را ساده‌تر کند؛ مشروط بر اینکه گشتاور، مشخصات اتصال و عملکرد مجموعه توسط سازنده تأیید شده باشند.



تجهیزات جانبی و سیستم‌های کنترل BAR



شرکت بار پنوماتیک علاوه بر اکچویتورها، مجموعه‌ای از تجهیزات جانبی برای ارسال فرمان، کنترل موقعیت و اعلام وضعیت شیرآلات صنعتی ارائه می‌کند.



شیر برقی پنوماتیکی BAR



سلونوئید ولو یکی از تجهیزات مهم در سیستم‌های اتوماسیون پنوماتیکی است که مسیر عبور هوای فشرده به اکچویتور را کنترل می‌کند.

در سیستم‌های دابل اکت، از شیرهای فرمان مناسب برای تغییر مسیر هوای ورودی و خروجی محفظه‌های اکچویتور استفاده می‌شود.

BAR مدل‌های مختلفی از شیرهای فرمان پنوماتیکی از جمله خانواده‌های NM 321 H و NM 521 H را در سبد تجهیزات جانبی خود دارد.

انتخاب شیر برقی مناسب به نوع اکچویتور، فشار تغذیه، دبی هوای موردنیاز، ولتاژ بوبین و نحوه عملکرد ایمن بستگی دارد.



لیمیت سوئیچ باکس BAR



لیمیت سوئیچ باکس برای تشخیص و اعلام وضعیت باز یا بسته بودن شیر صنعتی استفاده می‌شود.

شرکت BAR تجهیزاتی مانند bar-posiswitch، bar-miniswitch، bar-switchcontrol و bar-illuminate را برای نمایش و ارسال سیگنال موقعیت تولید می‌کند.

مدل bar-posiswitch برای نصب مستقیم روی خانواده actubar توسعه یافته و در برخی ساختارها بدون نیاز به براکت جداگانه نصب می‌شود.

این تجهیز از مکانیزم تنظیم خودکار نقاط انتهایی برخوردار است و می‌تواند زمان لازم برای نصب و تنظیم دستی موقعیت را کاهش دهد.

مدل bar-illuminate نیز از نمایشگر نوری LED برای اعلام واضح‌تر موقعیت شیر استفاده می‌کند.

این تجهیزات در سیستم‌هایی کاربرد دارند که تأیید وضعیت نهایی شیر برای PLC یا سیستم کنترل اهمیت دارد.



پوزیشنر BAR و سیستم کنترل موقعیت



ای توپی پوزیشنر یکی دیگر از تجهیزات کنترلی مورد استفاده در اتوماسیون شیرآلات BAR است.

این شرکت خانواده‌هایی مانند bar-positrol و bar-positurn را برای کنترل موقعیت اکچویتورهای پنوماتیکی معرفی کرده است.

مدل bar-positrol یک پوزیشنر الکتروپنوماتیکی است که برای اکچویتورهای ربع‌گرد طراحی شده و قابلیت‌هایی مانند راه‌اندازی خودکار، نمایش موقعیت و انتخاب حالت ورودی جریان یا ولتاژ دارد.

یکی از ویژگی‌های این محصول، امکان نصب مستقیم روی اکچویتور actubar و حذف بخشی از لوله‌کشی خارجی هوا در پیکربندی سازگار است.

در سیستم‌های کنترل تدریجی، پوزیشنر با دریافت فرمان کنترلی و مقایسه آن با موقعیت واقعی شیر، هوای لازم برای اصلاح موقعیت اکچویتور را تنظیم می‌کند.



سیستم یکپارچه BAR Vacotrol



bar-vacotrol یکی از فناوری‌های تخصصی این شرکت برای اتصال و یکپارچه‌سازی اکچویتورها و تجهیزات کنترلی است.

در این سیستم، مسیرهای هوای پنوماتیکی در ساختار ارتباطی یکپارچه قرار دارند و بعضی تجهیزات کنترل و اعلام وضعیت می‌توانند مستقیماً روی اکچویتور نصب شوند.

این طراحی باعث کاهش تعداد اتصالات خارجی و نقاط احتمالی نشتی هوا می‌شود.

همچنین در پیکربندی‌های مناسب، تعویض یا سرویس بعضی اجزای کنترلی از طریق بلوک‌های واسط و سیستم‌های ایزوله‌سازی آسان‌تر می‌شود.

فناوری Vacotrol به‌ویژه برای سیستم‌های فرایندی پیوسته و کاربردهایی که قابلیت نگهداری و کاهش زمان توقف اهمیت دارد، توسعه یافته است.



سیستم کاهش مصرف هوای فشرده BAR save&switch



سیستم BAR save&switch یکی از راهکارهای جدید این شرکت برای افزایش بهره‌وری انرژی در اتوماسیون پنوماتیکی است.

این فناوری با استفاده از کنترل هوشمند و متناسب با بار، فشار هوای مورد نیاز برای حفظ موقعیت اکچویتور را مدیریت می‌کند.

بر اساس ادعای رسمی سازنده، استفاده از این سیستم در شرایط عملیاتی مشخص می‌تواند مصرف هوای فشرده را تا ۵۰ درصد کاهش دهد. میزان صرفه‌جویی واقعی به نوع اکچویتور، فشار کاری و تعداد دفعات عملکرد بستگی دارد.

یکی از ویژگی‌های این محصول، امکان نصب روی اکچویتورهای پنوماتیکی دابل اکت سازگار با رابط NAMUR است.

در سامانه‌های دارای تعداد زیاد شیرهای اتوماتیک، کاهش مصرف هوای فشرده می‌تواند به کاهش انرژی موردنیاز کمپرسور و هزینه‌های بهره‌برداری کمک کند.



نحوه عملکرد اکچویتور پنوماتیکی BAR



بسیاری از اکچویتورهای پنوماتیکی BAR از مکانیزم Rack & Pinion برای تبدیل حرکت خطی پیستون به حرکت چرخشی استفاده می‌کنند.

در این ساختار، ورود هوای فشرده به محفظه‌های اکچویتور باعث حرکت پیستون‌ها می‌شود. دنده‌های متصل به پیستون‌ها با پینیون مرکزی درگیر شده و حرکت خطی را به چرخش شفت تبدیل می‌کنند.

در مدل Double Acting، با تغییر مسیر هوای فشرده، پیستون‌ها در دو جهت حرکت می‌کنند و شیر باز یا بسته می‌شود.

در مدل Spring Return، فنرهای مکانیکی انرژی لازم برای حرکت برگشت را ذخیره می‌کنند. با قطع یا تخلیه فشار هوا، فنر می‌تواند اکچویتور را به موقعیت تعیین‌شده هدایت کند.

جهت عملکرد ایمن، به نحوه مونتاژ فنرها و اتصال اکچویتور به شیر بستگی دارد و باید در زمان سفارش مشخص شود.

از نظر گشتاور نیز باید توجه داشت که گشتاور خروجی اکچویتورهای Rack & Pinion با توجه به هندسه مکانیزم و فشار تغذیه تعیین می‌شود و در تمامی شرایط کاملاً ثابت نیست.



مزایای محصولات BAR Pneumatics



تخصص در اتوماسیون شیرآلات: شرکت BAR علاوه بر تولید اکچویتور، راهکارهای کامل شامل شیر، عملگر، تجهیزات فرمان و اعلام وضعیت را ارائه می‌دهد.

طراحی ماژولار: در خانواده‌هایی مانند actubar، استفاده از ساختار ماژولار به انتخاب تجهیزات جانبی و اجرای تعمیرات کمک می‌کند.

نصب ساده تجهیزات کنترلی: فناوری Vacotrol امکان نصب مستقیم بعضی پوزیشنرها و واحدهای اعلام وضعیت را فراهم می‌کند و می‌تواند تعداد اتصالات خارجی را کاهش دهد.

تنوع گشتاور و زاویه عملکرد: وجود مدل‌های مختلف agturn و actubar، امکان انتخاب عملگر متناسب با اندازه و گشتاور شیر و حتی بعضی کاربردهای دارای زاویه چرخش بیش از ۹۰ درجه را فراهم می‌کند.

امکان استفاده در محیط‌های دشوار: بعضی نسخه‌های این برند با پوشش‌ها و متریال‌های ویژه برای محیط‌های خورنده و کاربردهای دریایی ارائه می‌شوند.

بهینه‌سازی مصرف انرژی: توسعه فناوری save&switch نشان‌دهنده تمرکز شرکت بر کاهش مصرف غیرضروری هوای فشرده در سیستم‌های پنوماتیکی است.

امکانات پایش و عیب‌یابی: تجهیزات جانبی اعلام وضعیت و کنترل موقعیت می‌توانند اطلاعات موردنیاز برای پایش عملکرد شیر را در اختیار سیستم‌های کنترل صنعتی قرار دهند.



کاربرد محصولات BAR Pneumatics در صنایع مختلف



صنایع نفت و گاز: اکچویتورهای پنوماتیکی و شیرآلات اتوماتیک برای قطع و وصل جریان، ایزوله‌کردن بخش‌های فرایندی و اجرای فرمان‌های سیستم کنترل استفاده می‌شوند.

صنایع پتروشیمی و شیمیایی: در خطوط انتقال مواد شیمیایی، اکچویتورهای مقاوم و سیستم‌های کنترل موقعیت می‌توانند به اتوماسیون شیرآلات کمک کنند. انتخاب محصول باید با توجه به شرایط محیطی و الزامات ایمنی انجام شود.

صنایع آب و فاضلاب: شیرهای پروانه‌ای و توپی پنوماتیکی برای کنترل قطع و وصل جریان در خطوط انتقال، فیلتراسیون و بخش‌هایی از تصفیه‌خانه‌ها استفاده می‌شوند.

صنایع غذایی و دارویی: سیستم‌های اتوماسیون شیرآلات در خطوط تولید و انتقال سیالات کاربرد دارند. انتخاب شیر و اجزای در تماس با فرایند باید مطابق الزامات بهداشتی انجام شود.

صنایع دریایی و کشتی‌سازی: بعضی محصولات خانواده actubar و تجهیزات اعلام وضعیت این شرکت دارای تأییدیه DNV هستند و برای کاربردهای دریایی مشخص قابل بررسی‌اند.

صنایع انرژی و نیروگاهی: اکچویتورهای BAR در مدارهای کنترل و قطع و وصل سیالات مورد استفاده قرار می‌گیرند. شرایط دما، فشار و ایمنی تعیین می‌کنند کدام پیکربندی مناسب است.

صنایع ماشین‌سازی: اکچویتورهای فشرده، شیرهای اتوماتیک و تجهیزات کنترل پنوماتیکی در ماشین‌آلات صنعتی و سیستم‌های جابه‌جایی مواد استفاده می‌شوند.



استانداردها و الزامات فنی تجهیزات BAR



محصولات BAR بسته به خانواده و مدل، برای سازگاری با استانداردهای مختلف صنعتی طراحی می‌شوند.

ISO 5211: استاندارد مرتبط با ابعاد اتصال عملگرهای ربع‌گرد به شیرآلات صنعتی است و در بسیاری از مدل‌های این شرکت برای اتصال مکانیکی استفاده می‌شود.

VDI/VDE 3845: استاندارد رابط نصب تجهیزات جانبی پنوماتیکی مانند شیرهای فرمان و تجهیزات اعلام وضعیت روی اکچویتورها است.

VDI/VDE 3847: استاندارد مرتبط با رابط نصب تجهیزات کنترل موقعیت و ارتباط پنوماتیکی است که در طراحی برخی اجزای سیستم bar-vacotrol مورد استفاده قرار می‌گیرد.

ATEX: برخی پیکربندی‌های محصولات و تجهیزات الکتریکی این برند می‌توانند برای محیط‌های مستعد انفجار عرضه شوند. نوع تأییدیه باید بر اساس کد دقیق محصول بررسی شود.

DNV: برخی محصولات مشخص actubar و تجهیزات اعلام وضعیت برای کاربردهای دریایی دارای تأییدیه DNV هستند.

IEC 61508: بعضی محصولات BAR دارای مستندات و ارزیابی‌های ایمنی عملکردی مرتبط با کاربردهای تا سطح SIL 3 هستند. قابلیت استفاده در یک تابع ایمنی باید در سطح مجموعه کامل و مطابق مدارک همان مدل ارزیابی شود.

بنابراین نمی‌توان تمام استانداردها و تأییدیه‌های فوق را به تمامی اکچویتورها یا تجهیزات جانبی BAR نسبت داد.



چشم‌انداز و رویکرد توسعه BAR Pneumatics



رویکرد توسعه شرکت BAR بر ارائه راهکارهای قابل اطمینان برای کنترل جریان، کاهش پیچیدگی سیستم‌های اتوماسیون و بهبود بهره‌وری انرژی متمرکز است.

این شرکت با توسعه اکچویتورهای جدید، تجهیزات کنترلی هوشمند و سیستم‌های نصب یکپارچه تلاش می‌کند استفاده از شیرآلات اتوماتیک را در صنایع مختلف ساده‌تر کند.

یکی از مسیرهای مهم توسعه BAR، کاهش مصرف هوای فشرده است. فناوری save&switch نمونه‌ای از این رویکرد محسوب می‌شود که با هدف استفاده بهینه از انرژی در سیستم‌های پنوماتیکی معرفی شده است.

همچنین توسعه پوشش‌های مقاوم در برابر خوردگی و اخذ تأییدیه‌های مناسب صنایع دریایی، نشان‌دهنده توجه این مجموعه به کاربردهای دارای شرایط محیطی دشوار است.

BAR به‌عنوان عضوی از گروه Watts Water Technologies، بر توسعه راهکارهای مهندسی، پاسخ‌گویی به نیازهای مشتریان و افزایش قابلیت اطمینان سیستم‌های کنترل جریان تأکید دارد.



راهنمای خرید اکچویتور BAR Pneumatics



برای انتخاب و خرید اکچویتور BAR، ابتدا باید مشخصات شیر و شرایط واقعی بهره‌برداری تعیین شود.



گشتاور موردنیاز شیر



مهم‌ترین پارامتر انتخاب اکچویتور، مقدار گشتاور لازم برای باز و بسته‌کردن شیر در شرایط واقعی فرایند است.

این مقدار به نوع شیر، سایز، فشار تفاضلی، جنس سیت، شرایط سیال و مدت‌زمان توقف شیر در یک موقعیت بستگی دارد.

در انتخاب اکچویتور باید گشتاور خروجی آن در فشار هوای موجود و در تمام نقاط بحرانی کورس با گشتاور موردنیاز شیر مقایسه شود.



نوع عملکرد Double Acting یا Spring Return



در کاربردهایی که هوای فشرده پایدار وجود دارد و حرکت به موقعیت ایمن بدون هوا ضروری نیست، مدل Double Acting می‌تواند گزینه مناسبی باشد.

در مقابل، برای سیستم‌هایی که باید هنگام قطع فشار هوا به موقعیت مشخص باز یا بسته حرکت کنند، استفاده از مدل Spring Return قابل بررسی است.

انتخاب نوع عملکرد ایمن باید بر اساس ارزیابی ریسک فرایند انجام شود.



فشار هوای تغذیه



فشار هوای ابزار دقیق باید در محدوده مجاز اکچویتور قرار داشته باشد و برای تأمین گشتاور موردنیاز کافی باشد.

همچنین افت فشار مسیر هوا، ظرفیت شیر فرمان و کیفیت هوای فشرده باید بررسی شوند.

انتخاب اتصالات پنوماتیک مناسب از نظر سایز، آب‌بندی و مقاومت در برابر فشار می‌تواند به کاهش نشتی و حفظ عملکرد سیستم کمک کند.



زاویه چرخش و اتصال مکانیکی



اکچویتور باید با زاویه عملکرد شیر هماهنگ باشد. اغلب شیرهای توپی و پروانه‌ای به حرکت ۹۰ درجه نیاز دارند، اما بعضی تجهیزات چندراهه ممکن است زاویه بیشتری داشته باشند.

همچنین ابعاد اتصال ISO 5211، شکل شفت، جهت نصب و فضای در دسترس باید بررسی شوند.



تجهیزات کنترلی و جانبی



در صورت نیاز به کنترل از راه دور، نوع فرمان، ولتاژ شیر برقی و تجهیزات تشخیص موقعیت مشخص شود.

برای کاربردهای Modulating نیز باید پوزیشنر و تجهیزات فیدبک متناسب با نوع اکچویتور انتخاب شوند.



عوامل مؤثر بر قیمت اکچویتور BAR



قیمت اکچویتور BAR به سری محصول، سایز، گشتاور خروجی، نوع عملکرد، متریال بدنه، محدوده دمایی و تجهیزات جانبی وابسته است.

مدل‌های Spring Return ممکن است به دلیل وجود مجموعه فنری، قیمت متفاوتی نسبت به مدل‌های Double Acting داشته باشند.

همچنین اکچویتورهای دارای زاویه چرخش ویژه، پوشش مقاوم به خوردگی، سیستم میرایی هیدرولیکی یا تجهیزات کنترل هوشمند می‌توانند هزینه بیشتری داشته باشند.

در بازار ایران، شرایط واردات، وضعیت نو یا کارکرده بودن، اصالت محصول و موجودی نیز از عوامل مؤثر بر قیمت هستند.



خرید محصولات BAR Pneumatics از پیکاتک



برای خرید محصولات بار پنوماتیک، بررسی مشخصات فنی و تطبیق آن‌ها با شیر صنعتی اهمیت زیادی دارد.

در پیکاتک محصول اکچویتور پنوماتیک دابل اکت bar ثبت شده است که از نوع پنوماتیکی ربع‌گرد با مکانیزم Rack & Pinion بوده و برای عملکرد ON/OFF طراحی شده است.

برای استعلام این محصول یا سایر اکچویتورهای BAR، بهتر است کد مدل، گشتاور موردنیاز، فشار هوای تغذیه، زاویه حرکت و مشخصات اتصال اعلام شوند.

در مورد تجهیزات کارکرده نیز بررسی سلامت آب‌بندها، وضعیت بدنه، عملکرد پیستون‌ها و نتیجه آزمون عملکرد در فشار مناسب توصیه می‌شود.

برای اطلاع از قیمت روز، شرایط تأمین و انتخاب اکچویتور مناسب پروژه می‌توانید مشخصات فنی موردنیاز را از طریق پیکاتک اعلام کنید.
