بیشاپ وایزکارور (Bishop-Wisecarver) یکی از تولیدکنندگان آمریکایی تجهیزات هدایت حرکت خطی و دورانی است که فعالیت خود را از سال ۱۹۵۰ آغاز کرده است. این شرکت در زمینه طراحی و ساخت چرخهای راهنما، ریلهای حرکت خطی، سیستمهای جابهجایی مکانیکی، عملگرهای خطی و مجموعههای تخصصی اتوماسیون صنعتی فعالیت میکند.
دفتر مرکزی Bishop-Wisecarver در شهر Pittsburg ایالت کالیفرنیای آمریکا قرار دارد. محصولات این برند در صنایع ماشینسازی، بستهبندی، خودروسازی، رباتیک، تجهیزات پزشکی، صنایع غذایی و سامانههای انتقال مواد کاربرد دارند.
یکی از مهمترین دستاوردهای شرکت، توسعه فناوری اختصاصی DualVee Motion Technology است. این فناوری بر پایه حرکت چرخهای راهنمای V شکل روی ریلهای مخصوص طراحی شده و برای ایجاد حرکت خطی روان و قابل اطمینان، بهویژه در محیطهای صنعتی دارای گردوغبار و آلودگی، کاربرد دارد.
محصولات این برند شامل خانوادههای DualVee، MinVee، MadeWell، UtiliTrak و LoPro هستند. علاوه بر این تجهیزات، بیشاپ وایزکارور راهکارهایی برای حرکت دورانی، انتقال رباتها و ساخت مجموعههای مکاترونیکی سفارشی ارائه میدهد.
در طراحی بسیاری از سیستمهای حرکت خطی، قطعاتی مانند چرخ راهنما، ریل، بلبرینگ داخلی و مجموعههای اتصال مکانیکی نقش مهمی دارند. انتخاب درست این اجزا بر دقت هدایت، میزان اصطکاک، تحمل بار و طول عمر مجموعه تأثیر میگذارد.

تاریخچه شرکت بیشاپ وایزکارور به سال ۱۹۵۰ میلادی بازمیگردد؛ زمانی که فعالیت این مجموعه در آمریکا بهعنوان یک کارگاه ماشینکاری و ساخت تجهیزات سفارشی آغاز شد.
Bud Wisecarver از چهرههای اصلی شکلگیری و توسعه این شرکت بود. فعالیت اولیه مجموعه بر طراحی و ساخت ماشینآلات صنعتی و حل مسائل خاص مهندسی مشتریان متمرکز بود.
در اواخر دهه ۱۹۶۰، Bud Wisecarver فناوری DualVee را توسعه داد؛ فناوریای که استفاده از چرخ راهنمای V شکل و ریل متناظر را برای حرکت خطی در شرایط سخت صنعتی امکانپذیر کرد.
این نوآوری در پاسخ به مشکلات سیستمهای حرکت خطی در محیطهایی با آلودگی، گردوغبار و ذرات صنعتی شکل گرفت. طراحی DualVee بهگونهای است که تماس غلتشی چرخ و ریل میتواند بخشی از ذرات موجود در مسیر را کنار بزند و از تجمع آنها در ناحیه تماس بکاهد.
در سالهای بعد، شرکت محصولات خود را از چرخهای راهنمای مستقل به سیستمهای کامل ریل و واگن، مجموعههای حرکت خطی و سیستمهای هدایت دورانی گسترش داد.
از سال ۱۹۸۴ نیز Bishop-Wisecarver همکاری خود را با شرکت بریتانیایی HepcoMotion در بازار آمریکای شمالی آغاز کرد و به عرضه محصولات این شرکت در منطقه پرداخت.
در ادامه، خانوادههایی مانند UtiliTrak، MinVee و LoPro برای پاسخگویی به نیازهای مختلف ماشینسازی و اتوماسیون توسعه یافتند.
این شرکت در سال ۲۰۲۵ هفتاد و پنجمین سال فعالیت خود را جشن گرفت. در همین سال، با گسترش فعالیتهای اتوماسیون و یکپارچهسازی سیستمهای کنترل، مجموعه Wisecarver Automation نیز شکل گرفت.
امروزه Bishop-Wisecarver همچنان یک شرکت خانوادگی آمریکایی است و فعالیت آن تحت مدیریت نسل دوم خانواده، با تمرکز بر سامانههای حرکت صنعتی و راهکارهای پیشرفته مکاترونیک ادامه دارد.
محصولات بیشاپ وایزکارور در چند خانواده اصلی شامل چرخهای راهنما، ریلهای حرکت خطی، سیستمهای هدایت کوچک و فشرده، عملگرهای خطی و تجهیزات هدایت دورانی عرضه میشوند.
چرخ راهنما DualVee یکی از شناختهشدهترین محصولات Bishop-Wisecarver است که برای حرکت غلتشی روی ریلهای مخصوص با مقطع V شکل طراحی شده است.
در این فناوری، سطح خارجی چرخ دارای هندسه V با زاویه ۹۰ درجه است. تماس این سطح با ریل متناظر، امکان هدایت حرکت خطی و تحمل نیروهای واردشده به مجموعه را فراهم میکند.
ساختار داخلی این چرخها از بلبرینگ تماس زاویهای دوردیفه استفاده میکند که متناسب با طراحی مجموعه، قابلیت تحمل بارهای شعاعی و محوری را فراهم میسازد.
یکی از ویژگیهای مهم DualVee، عملکرد مناسب در محیطهای دارای ذرات آلاینده است. هندسه چرخ و ریل هنگام حرکت، اثر پاککنندگی نسبی ایجاد میکند که میتواند به کاهش تجمع آلودگی در مسیر هدایت کمک کند.
این ویژگی به معنای بینیازی کامل از تمیزکاری یا روانکاری نیست. برای دستیابی به عمر کاری مناسب، رعایت دستورالعمل سازنده درباره روانکاری سطح تماس چرخ و ریل ضروری است.
چرخهای راهنمای DualVee در سایزهای مختلف و با متریالهایی مانند فولاد بلبرینگ و استنلس استیل تولید میشوند.

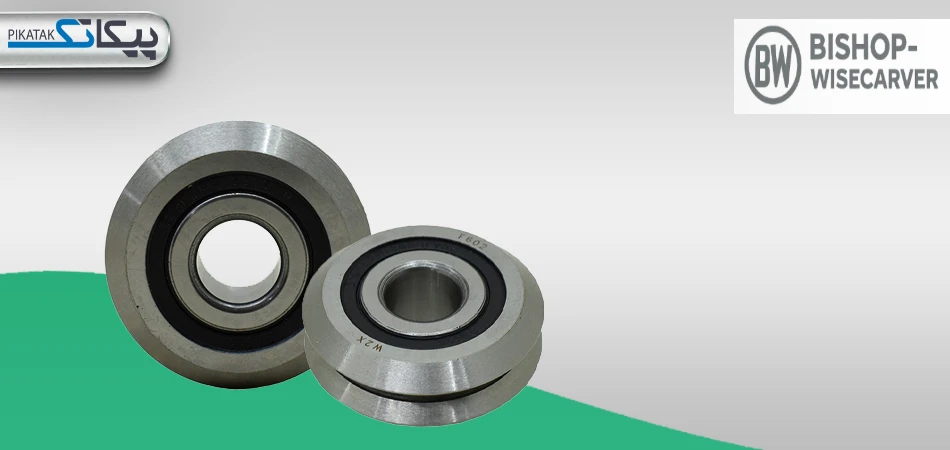

لینیر گاید ویل مدل W2X یکی از چرخهای راهنمای خانواده DualVee است که برای استفاده در سیستمهای حرکت خطی صنعتی طراحی شده است.
این محصول از چرخهای راهنمای فولادی سایز ۲ محسوب میشود و دارای پروفیل V شکل با زاویه ۹۰ درجه است.
طبق کاتالوگ سازنده، مشخصات ابعادی این مدل عبارتاند از:
مشخصه | مقدار |
مدل | W2X |
خانواده محصول | DualVee Original Guide Wheel |
سایز چرخ | ۲ |
جنس چرخ | فولاد AISI 52100 |
قطر خارجی | ۳۰٫۷۳ میلیمتر |
قطر سوراخ مرکزی | حدود ۹٫۵۳ میلیمتر |
عرض چرخ | ۱۱٫۱۳ میلیمتر |
زاویه شیار V | ۹۰ درجه |
محدوده دمای استاندارد | ۳۰- تا ۱۰۰+ درجه سانتیگراد |
مدل W2X دارای مجموعه بلبرینگ داخلی با طراحی محافظتشده در برابر آلودگی است و برای حرکت روی ریلهای سازگار با فناوری DualVee استفاده میشود.
در انتخاب این محصول، علاوه بر ابعاد، باید ظرفیت تحمل بار شعاعی و محوری، سرعت حرکت، شرایط نصب و نوع روانکاری بررسی شوند.
چرخ راهنمای W2X برای ماشینآلات بستهبندی، سیستمهای جابهجایی خطی، تجهیزات اتوماسیون و مجموعههای هدایت صنعتی قابل استفاده است؛ مشروط بر اینکه محاسبات بار و شرایط کاری با مشخصات سازنده مطابقت داشته باشند.
سیستم DualVee Motion Technology مجموعهای از چرخهای راهنما، ریلهای مخصوص و قطعات اتصال است که برای ایجاد حرکت کنترلشده در امتداد مسیر خطی استفاده میشود.
در این ساختار، چرخها روی سطوح V شکل ریل حرکت میکنند و واگن یا مجموعه متحرک را در مسیر تعیینشده هدایت میکنند.
یکی از مزایای این طراحی، قابلیت استفاده از ریلهای چندتکه برای ایجاد مسیرهای حرکت طولانی است.
همچنین استفاده از بوشهای خارج از مرکز (Eccentric Bushings) امکان تنظیم میزان درگیری چرخ و ریل را فراهم میکند.
این ویژگی در زمان نصب اهمیت دارد؛ زیرا تنظیم نامناسب میتواند باعث ایجاد لقی بیش از حد یا افزایش اصطکاک و سایش شود.
سیستم DualVee در تجهیزاتی مانند ماشینآلات برش، خطوط بستهبندی، دستگاههای جابهجایی مواد و سامانههای اتوماسیون صنعتی کاربرد دارد.
خانواده MadeWell از دیگر محصولات Bishop-Wisecarver است که شامل رولرهای صنعتی با طراحی Crown و انواع چرخهای راهنمای شعاعی میشود.
این محصولات برای کاربردهایی طراحی شدهاند که به حرکت غلتشی، تحمل بار و هدایت مکانیکی در مسیرهای مشخص نیاز دارند.
یکی از تفاوتهای اصلی رولرهای Crown با چرخهای V شکل، هندسه سطح تماس است. در رولرهای Crown، سطح غلتش دارای انحنای مناسب برای تماس کنترلشده با مسیر حرکت است.
انتخاب میان MadeWell و DualVee باید بر اساس جهت بارگذاری، شرایط هدایت، هندسه مسیر و طراحی سازه انجام شود.
MinVee یک خانواده سیستم هدایت خطی کوچک و فشرده است که برای کاربردهای دارای محدودیت فضا طراحی شده است.
این محصولات از چرخهای راهنمای کوچک و ریلهای دارای دو لبه V شکل استفاده میکنند.
ساختار فشرده MinVee امکان استفاده از آن را در تجهیزات آزمایشگاهی، تجهیزات پزشکی، ماشینآلات کوچک و برخی سیستمهای اتوماسیون دقیق فراهم میکند.
در این خانواده، انتخاب متریال و نوع چرخ میتواند بر مقاومت در برابر خوردگی، قابلیت شستوشو و رفتار تجهیز در محیطهای مختلف تأثیر بگذارد.
برای انتخاب MinVee باید ظرفیت تحمل بار، طول حرکت، دقت موردنیاز و نحوه نصب مجموعه بررسی شود.
سری UtiliTrak از محصولات کاربردی Bishop-Wisecarver است که برای هدایت حرکت خطی با نصب ساده و نگهداری محدود طراحی شده است.
این سیستم از ریلهای پروفیلی و مجموعههای چرخ راهنما استفاده میکند و در پیکربندیهای مختلف با چرخ V شکل یا Crown Roller عرضه میشود.
یکی از ویژگیهای مهم UtiliTrak، امکان تنظیم موقعیت چرخها نسبت به ریل و کاهش لقی مجموعه است.
همچنین در برخی نسخهها، مجموعه روانکار برای توزیع مقدار مناسبی روغن روی مسیر هدایت در نظر گرفته شده است.
این تجهیزات در ماشینآلات بستهبندی، تجهیزات چاپ، صنایع پزشکی، خطوط تولید و سامانههای جابهجایی مکانیکی کاربرد دارند.
LoPro یکی از خانوادههای شناختهشده Bishop-Wisecarver است که در قالب مجموعه هدایت خطی و عملگر خطی عرضه میشود.
در ساختار این سیستم، از فناوری DualVee به همراه ریل، مجموعه واگن و اجزای انتقال حرکت استفاده میشود.
برخی نسخههای LoPro تنها برای هدایت حرکت طراحی شدهاند، درحالیکه نسخههای محرکدار میتوانند از سیستمهایی مانند تسمه، زنجیر یا پیچ انتقال قدرت استفاده کنند.
در مدلهای محرکدار، انتخاب الکتروموتور متناسب با سرعت، نیروی موردنیاز و چرخه کاری اهمیت دارد.
همچنین در بعضی طراحیها، استفاده از گیربکس برای تنظیم سرعت و گشتاور موتور ضروری است.
یکی از مزایای LoPro، امکان ساخت سیستمهایی با طول حرکت زیاد و ترکیب چند محور برای ایجاد مجموعههای جابهجایی صنعتی است.
این خانواده در تجهیزات برش، ماشینآلات بستهبندی، انتقال قطعات و سیستمهای Gantry مورد استفاده قرار میگیرد.
علاوه بر محصولات حرکت خطی، شرکت Bishop-Wisecarver راهکارهایی برای هدایت حرکت دورانی و حرکت در مسیرهای منحنی عرضه میکند.
در این گروه، محصولاتی مانند PRT2، HDRT و DTS2 وجود دارند که بخشی از آنها به سبد HepcoMotion تعلق دارند و از طریق همکاری تجاری با Bishop-Wisecarver در بازارهای مشخص عرضه میشوند.
این تجهیزات شامل ریلهای حلقوی، سیستمهای هدایت دورانی و مجموعههای حرکت در مسیرهای بسته هستند.
در برخی مدلها، استفاده از مکانیزم چرخ دنده و دنده شانهای امکان ایجاد حرکت محرکدار در مسیرهای مستقیم یا منحنی را فراهم میکند.
این سیستمها در ماشینآلات بستهبندی، تجهیزات مونتاژ، سامانههای انتقال قطعات و خطوط تولید خودکار کاربرد دارند.
فناوری DualVee بر اساس تماس غلتشی میان چرخ راهنمای V شکل و ریل متناظر عمل میکند.
در این طراحی، چرخ دارای دو سطح تماس زاویهدار است که روی مسیر هدایت قرار میگیرند. با حرکت چرخ، بار وارده از طریق نقاط تماس به ریل و سازه نگهدارنده منتقل میشود.
یکی از ویژگیهای هندسه DualVee، اختلاف سرعت محیطی در نقاط مختلف سطح V شکل چرخ است.
این اختلاف سرعت میتواند هنگام حرکت، اثر جاروبکنندگی ایجاد کند و بخشی از ذرات موجود در ناحیه تماس را از مسیر کنار بزند.
به همین دلیل، این فناوری برای بعضی محیطهای صنعتی آلوده که استفاده از سیستمهای هدایت حساستر با مشکلات نگهداری همراه است، مناسب محسوب میشود.
بااینحال، عملکرد صحیح سیستم به تنظیم دقیق چرخها، سختی ریل، روانکاری سطوح تماس و رعایت محدوده بار و سرعت بستگی دارد.
طراحی V شکل چرخ و ریل میتواند به کاهش تجمع ذرات در ناحیه تماس کمک کند.
این ویژگی در محیطهایی مانند ماشینآلات چوب، صنایع بستهبندی و خطوط تولید دارای گردوغبار اهمیت دارد.
در بعضی سیستمهای DualVee و LoPro، امکان اتصال قطعات ریل به یکدیگر برای ایجاد مسیرهای بلند وجود دارد.
این قابلیت برای ماشینآلات بزرگ و سیستمهای انتقال قطعات در مسافتهای طولانی مفید است.
محصولات این برند در مدلهایی با متریال فولادی و استنلس استیل عرضه میشوند.
همچنین برخی نسخهها با آببندی ویژه برای محیطهای مرطوب، کاربردهای شستوشویی و شرایط دمایی خاص طراحی شدهاند.
استفاده از بوشهای خارج از مرکز و طراحی قابل تنظیم مجموعه چرخ و ریل، امکان اصلاح لقی و تنظیم میزان درگیری را فراهم میکند.
همچنین در بسیاری از طراحیها، تعویض چرخ یا قطعه ریل بدون تعویض تمام مجموعه امکانپذیر است.
سبد محصولات Bishop-Wisecarver شامل چرخهای راهنمای مستقل، مجموعههای ریل خطی، عملگرهای محرکدار و سیستمهای هدایت دورانی است.
این تنوع امکان انتخاب راهکار متناسب با محدودیت فضا، سرعت، بار و شرایط محیطی را فراهم میکند.
یکی از ویژگیهای شرکت، ارائه خدمات طراحی و ساخت مجموعههای مکانیکی و مکاترونیکی متناسب با کاربرد مشتری است.
این خدمات میتوانند شامل انتخاب مکانیزم حرکت، طراحی اجزای مکانیکی، یکپارچهسازی تجهیزات الکتریکی و توسعه سیستمهای اتوماسیون باشند.
صنایع ماشینسازی: چرخهای راهنما و سیستمهای حرکت خطی برای هدایت اجزای متحرک، تنظیم موقعیت قطعات و ایجاد حرکت تکرارشونده در ماشینآلات استفاده میشوند.
صنایع بستهبندی: سیستمهای DualVee، UtiliTrak و LoPro در تجهیزات برش، جابهجایی بستهها، انتقال محصول و ماشینآلات بستهبندی کاربرد دارند.
صنایع خودروسازی: تجهیزات حرکت خطی و دورانی در خطوط مونتاژ، سامانههای انتقال قطعات و تجهیزات اتوماسیون تولید استفاده میشوند.
صنایع غذایی: برخی نسخههای دارای متریال مقاوم به خوردگی و آببندی مناسب برای محیطهای شستوشویی و کاربردهای سازگار با الزامات غذایی طراحی شدهاند.
تجهیزات پزشکی و آزمایشگاهی: سیستمهای کوچک MinVee و برخی نسخههای ویژه هدایت خطی برای تجهیزاتی با فضای نصب محدود قابل بررسی هستند.
صنایع چوب و چاپ: در ماشینآلاتی که گردوغبار، الیاف یا ذرات صنعتی در محیط وجود دارد، استفاده از فناوری هدایت مناسب با آلودگی میتواند به افزایش قابلیت اطمینان کمک کند.
صنایع رباتیک: سیستمهای حرکت خطی و مجموعههای انتقال ربات برای افزایش محدوده حرکت رباتهای صنعتی و ایجاد محور حرکتی اضافی مورد استفاده قرار میگیرند.
Bishop-Wisecarver در تولید تجهیزات خود از سیستمهای مدیریت کیفیت و فرایندهای مهندسی و بازرسی استفاده میکند.
بر اساس اطلاعات منتشرشده توسط شرکت در سال ۲۰۲۶، سیستم مدیریت کیفیت این مجموعه دارای گواهینامههای ISO 9001:2015 و AS9100D است.
استاندارد ISO 9001 به الزامات سیستم مدیریت کیفیت مربوط است و AS9100D الزامات تکمیلی مرتبط با صنایع هوافضا و سازمانهای مرتبط را پوشش میدهد.
این گواهینامهها به معنای داشتن تأییدیه اختصاصی هوافضا یا قابلیت استفاده بدون محدودیت برای تمام مدلهای چرخ راهنما نیستند.
برای کاربردهای حساس، باید مشخصات فنی، ظرفیت بار، جنس متریال، مدارک کیفیت و شرایط استفاده از مدل انتخابی بهصورت جداگانه بررسی شوند.
رویکرد توسعه Bishop-Wisecarver بر ارائه راهکارهای قابل اطمینان برای حرکت صنعتی، کاهش پیچیدگی طراحی ماشینآلات و توسعه سیستمهای اتوماسیون پیشرفته متمرکز است.
این شرکت با تکیه بر فناوری DualVee و تجربه تولید تجهیزات حرکت خطی، فعالیت خود را به طراحی مجموعههای کامل مکاترونیکی گسترش داده است.
یکی از محورهای جدید فعالیت شرکت، ترکیب تخصص مهندسی مکانیک با سیستمهای الکتریکی، نرمافزار و کنترل صنعتی است.
توسعه Wisecarver Automation در سال ۲۰۲۵ نیز با هدف ارائه راهکارهای یکپارچه اتوماسیون و تسهیل فرایند طراحی و اجرای سیستمهای صنعتی انجام شده است.
همچنین توسعه محصولات مقاوم برای محیطهای آلوده، کاربردهای دارای محدودیت فضا و سیستمهای حرکت با طول زیاد، از زمینههای مهم فعالیت مهندسی این برند محسوب میشود.
برای خرید محصولات بیشاپ وایزکارور، انتخاب صحیح چرخ و ریل بر اساس شرایط بارگذاری و مشخصات حرکت اهمیت زیادی دارد.
اولین مرحله، شناسایی کد کامل محصول و سایز چرخ است.
برای مثال، چرخ W2X از خانواده DualVee سایز ۲ است و از نظر ابعاد و متریال با مدلهای دیگر این خانواده تفاوت دارد.
در هنگام انتخاب، قطر خارجی، قطر سوراخ مرکزی، عرض چرخ، هندسه شیار و نوع آببندی باید بررسی شوند.
در سیستمهای حرکت خطی، نیروهای شعاعی و محوری واردشده به مجموعه باید محاسبه شوند.
همچنین عواملی مانند گشتاور ناشی از بار خارج از مرکز، شتاب و توقفهای ناگهانی میتوانند بر توزیع بار میان چرخها تأثیر بگذارند.
برای انتخاب صحیح، نباید ظرفیت نامی یک چرخ را مستقیماً بهعنوان ظرفیت مجاز کل مجموعه در نظر گرفت.
چرخ و ریل باید از نظر زاویه پروفیل، ابعاد و متریال با یکدیگر سازگار باشند.
همچنین نحوه نصب ریل، صافی سطح نگهدارنده و تنظیم بوشهای خارج از مرکز بر کیفیت حرکت تأثیر دارند.
برای کاربردهای دارای سرعت و شتاب بالا، بررسی محدودیتهای سازنده ضروری است.
سرعت مجاز میتواند با توجه به نوع چرخ، روانکاری، بارگذاری و شرایط محیطی متفاوت باشد.
در سیستمهای دارای حرکت رفت و برگشتی طولانی، طول ریل و روش اتصال قطعات نیز باید بررسی شود.
در محیطهای دارای گردوغبار، رطوبت، مواد خورنده یا دمای بالا، انتخاب متریال و نوع آببندی مناسب اهمیت دارد.
همچنین روانکاری مسیر چرخ و ریل باید با شرایط کاربرد و توصیههای سازنده سازگار باشد.
قیمت محصولات بیشاپ وایزکارور به نوع تجهیز، مدل، ابعاد، متریال، ظرفیت تحمل بار و شرایط ساخت بستگی دارد.
برای مثال، قیمت یک چرخ راهنمای استاندارد فولادی ممکن است با نسخه استنلس استیل یا مدل مخصوص محیطهای مرطوب و دمای بالا متفاوت باشد.
در سیستمهای کامل حرکت خطی، طول ریل، تعداد چرخها، طراحی واگن، نوع سیستم انتقال حرکت و تجهیزات محرک بر هزینه نهایی تأثیر دارند.
همچنین اصالت کالا، وضعیت موجودی، شرایط واردات و نوسانات نرخ ارز میتوانند بر قیمت محصولات این برند در ایران اثرگذار باشند.
برای خرید محصولات Bishop-Wisecarver، شناسایی مدل دقیق و تطبیق مشخصات آن با سیستم حرکتی اهمیت زیادی دارد.
در پیکاتک، چرخ راهنمای DualVee مدل W2X با عنوان «لینیر گاید ویل» ثبت شده است. این محصول برای استفاده در مجموعههای هدایت حرکت خطی و ماشینآلات صنعتی طراحی شده است.
پیش از سفارش، بهتر است کد مدل، ابعاد چرخ، نوع ریل سازگار، ظرفیت بار و شرایط کاری بررسی شوند.
برای استعلام قیمت روز، موجودی و شرایط تأمین سایر چرخهای راهنما یا مجموعههای حرکت خطی بیشاپ وایزکارور نیز میتوانید مشخصات فنی موردنیاز پروژه را از طریق پیکاتک اعلام کنید.
