الکتروموتور سه فاز
الکتروموتور سه فاز چیست؟

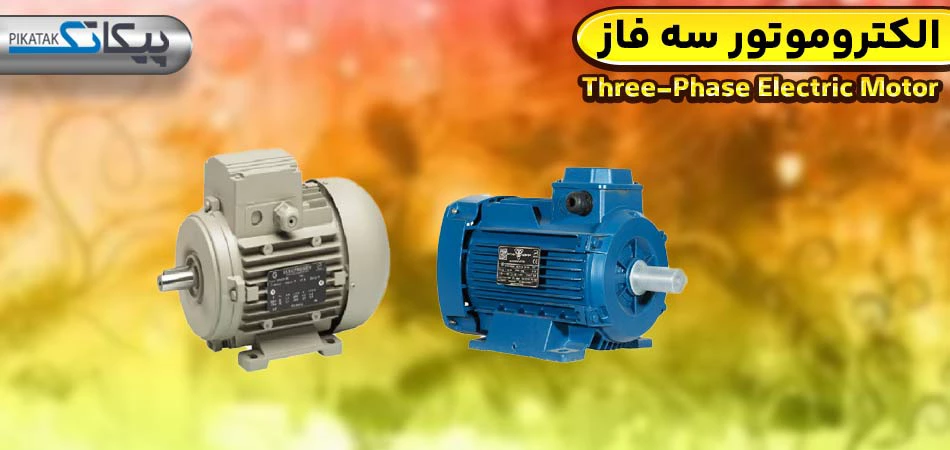

الکتروموتور سه فاز (Three-Phase Electric Motor) یکی از انواع الکتروموتورهای AC است که به عنوان دینام صنعتی سه فاز نیز شناخته می شود. این الکتروموتورها برای تبدیل انرژی الکتریکی به مکانیکی در دستگاه هایی مانند پمپ ها، فن ها، کمپرسورها و ماشین آلات صنعتی مورد استفاده قرار می گیرند.
الکتروموتورهای سه فاز در توان ها و سایزهای گوناگونی تولید می شوند. هنگام خرید توجه نمایید در مکان هایی که برق سه فاز در دسترس است همواره استفاده از الکتروموتورهای سه فاز گزینه ایده آلی می باشد و از الکتروموتورهای تک فاز تنها در مکان هایی که برق سه فاز در دسترس نیست استفاده می شود.
هدف از این مقاله پیکاتک آشنایی با اجزا، مزایا، معایب، کاربردها، قیمت و راهنمایی خرید الکتروموتور سه فاز است تا بتوانید با آگاهی کامل پس از مطالعه این مقاله، بهترین الکتروموتور را بر اساس نیازهای فنی خود انتخاب نمایید.
عملکرد الکتروموتور سه فاز چگونه است؟
الکتروموتور سه فاز بر اساس اصول میدان الکترومغناطیسی دوار کار می کند. در اینجا مراحل عملکرد به صورت خلاصه آمده است:
- میدان الکترومغناطیسی دوار: بین فازهای منبع تغذیه اختلاف زاویه 120 درجه وجود دارد. این اختلاف فاز باعث ایجاد یک میدان الکترومغناطیسی دوار در داخل موتور می شود.
- استاتور: استاتور موتور سه فاز دارای سه سیم پیچ است که با اختلاف فاز مکانی 120 درجه نسبت به یکدیگر قرار گرفتهاند. این اختلاف فاز مکانی باعث چرخش میدان الکترومغناطیسی می شود.
- روتور: میدان الکترومغناطیسی دوار، روتور موتور را به چرخش درمی آورد. روتور می تواند از نوع القایی یا دایرهای باشد.
- شفت موتور: چرخش روتور باعث چرخش شفت موتور می شود که می تواند برای انتقال نیرو به دستگاه های مختلف استفاده شود.
انواع الکترموتور سه فاز
الکتروموتور قفس سنجابی:
این رایجترین نوع الکتروموتور AC است و تقریباً 90% از این نوع موتورها از این ساختار استفاده میکنند. روتور آن به شکل یک قفس سنجابی است. این موتورها در بازه توان از یک سوم اسب بخار تا چند صد اسب بخار موجود هستند و به طور کلی، ارزان تر از موتورهای تک فاز با توان مشابه هستند.
الکتروموتور قفس سنجابی با روتور سیم پیچی شده:
در این نوع موتور، استاتور مشابه موتور قفس سنجابی است، اما روتور دارای سیمپیچی است که به رینگهای لغزنده متصل میشود. این سیمپیچیها امکان اضافه کردن مقاومتها و خازنهای خارجی را فراهم می کنند. با اضافه کردن مقاومت خارجی، میتوان مقاومت روتور را کاهش داد. این موتورها برای کاربردهایی که نیاز به گشتاور استاتیکی ثابت و شتاب سریع در هنگام راهاندازی با مصرف کم جریان دارند، مناسب هستند.
نحوه راه اندازی الکتروموتور سه فاز
به دلیل جریان بالای الکتروموتور سه فاز و ایجاد تنش در هنگام راه اندازی، برای شروع به کار، نیاز به یک مدار راه اندازی است. انواع مدار راه اندازی عبارتند از:
- راه اندازی مستقیم (Direct-on-line - DOL): ساده ترین روش راه اندازی است که در آن موتور مستقیماً به منبع تغذیه متصل می شود.
- راه اندازی مثلثی (Star-delta): در این روش، موتور ابتدا به صورت مثلثی به منبع تغذیه متصل می شود و سپس به صورت دایرهای راه اندازی می گردد.
- راه اندازی رله ای (Soft starter): در این روش، با استفاده از رله ای، جریان موتور به صورت تدریجی افزایش می یابد.
جدول مزایا و معایب الکتروموتور سه فاز
| مزایای الکتروموتور سه فاز | معایب الکتروموتور سه فاز |
کارایی بالا (توان تولیدی بیشتر) ساختار ساده دینام در مقایسه با الکتروموتور تک فاز قیمت ارزانتر در مقایسه با توان های یکسان الکتروموتور تک فاز قابلیت کنترل بهتر توان و جریان طول عمر بیشتر | ابعاد و حجم بیشتر نیاز به سیم کشی (هزینه و پیچیدگی بیشتر) راه اندازی پیچیده (جریان راه اندازی بالا) |
کاربردهای الکتروموتور سه فاز
این الکتروموتورها در مقایسه یا الکتروموتور تک فاز توان بیشتری ارائه می دهند و کارآمدتر هستند به همین دلیل در طیف گسترده ای از کاربردهای صنعتی مورد استفاده قرار می گیرند. کاربردهای رایج الکتروموتور 3 فاز عبارتنداز:
- پمپ ها و تاسیسات تهویه
- صنایع تولیدی
- خودروسازی
- صنایع معدن
- صنایع دریایی
- نفت و گاز و پتروشیمی
- کشاورزی
- صنایع فولاد
- دستگاه های نورد و پرس
- صنایع دریایی و بهداشتی
قیمت الکتروموتور سه فاز
قیمت الکتروموتور سه فاز تحت تاثیر عوامل مختلفی قرار می گیرد. مهمترین عوامل موثر بر قیمت الکتروموتور 3 فاز عبارتنداز:
- برند تولید کننده (مانند الکتروژن و موتوژن)
- توان الکتروموتور ( توان بالاتر قیمت گرانتر)
- سرعت الکتروموتور (طبیعتا هر چه سرعت الکتروموتور کمتر، قیمت بالاتر)
- سایز فریم الکتروموتور
- دور خروجی الکتروموتور
- ویژگی های اضافه (ضد انفجار بودن، اینورتر دیوتی بودن و افزودن سنسور)
برندهای مطرح الکتروموتور سه فاز
در بازار الکتروموتور سه فاز از برندهای گوناگون (ایرانی، چینی و اروپایی) با ویژگی ها و قیمت های متفاتی عرضه می شود. در ادامه به معرفی برندهای معروف الکتروموتور سه فاز می پردازیم:
- الکتروموتور سه فاز موتوژن
- الکتروموتور سه فاز الکتروژن
- الکتروموتور سه فاز VEM
- الکتروموتور سه فاز ABB
- الکتروموتور سه فاز WEG
- الکتروموتور سه فاز ELK
- الکتروموتور سه فاز ارسم گوانگلو
- الکتروموتور سه فاز استریم
- الکتروموتور سه فاز جمکو
- الکتروموتور سه فاز زیمنس
- الکتروموتور سه فاز GAMAK
- الکتروموتور سه فاز کاجیلی
خرید الکتروموتور سه فاز از فروشگاه پیکاتک
فروشگاه پیکاتک، به عنوان یک مرجع تخصصی در زمینه ابزار دقیق و تجهیزات انرژی، طیف گستردهای از الکتروموتورهای تک فاز و سه فاز از برندهای معتبر الکتروژن و موتوژن را ارائه می دهد. این تنوع به کاربران کمک می کند تا با توجه به نیازهای خاص خود، بهترین گزینه را انتخاب کنند.
نکات مهم در انتخاب الکتروموتور سه فاز نظیر شرایط محیطی: محیطی که موتور در آن کار خواهد کرد (دما، رطوبت، گرد و غبار)، ارتفاع از سطح دریا (ارتفاع محل نصب موتور)، درجه حفاظتی (IP)، راندمان ، شرایط کاری (دائمی، متناوب، لحظهای)، روش خنک کاری و کلاس عایقی می باشند.
برای بررسی مشخصات فنی و قیمت الکتروموتورهای سه فاز موجود، به بالای این مقاله مراجعه کنید. در صورت نیاز به مشاوره فنی یا استعلام قیمت روز الکتروموتور سه فاز، کارشناسان متخصص پیکاتک آماده ارائه خدمات به شما هستند. آنها با دانش فنی و تجربه خود، در تمام مراحل انتخاب و خرید، همراه شما خواهند بود تا اطمینان حاصل شود بهترین گزینه برای نیازهایتان را انتخاب کردهاید.
