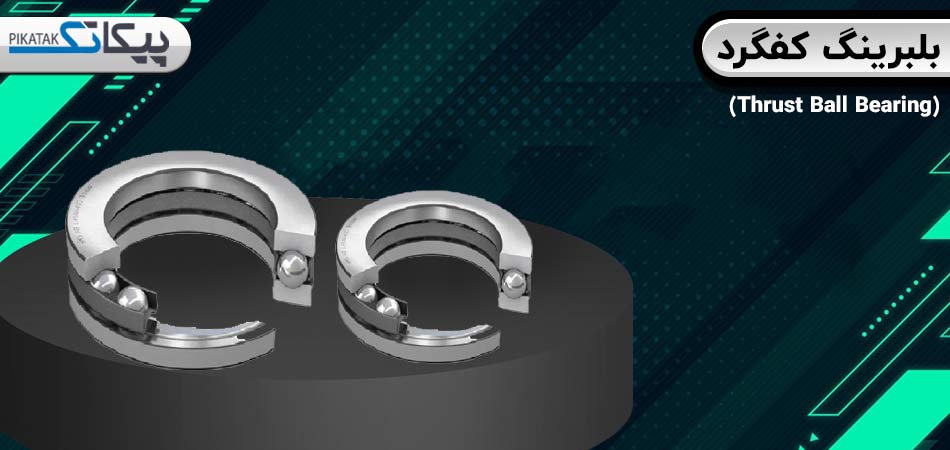

بلبرینگ کفگرد
تحمل بارهای محوری در بسیاری از تجهیزات دوار یکی از چالشهای مهم در طراحی سیستمهای مکانیکی است. در برخی ماشینآلات، نیروهایی در امتداد محور شفت ایجاد می شود که باید بهصورت ایمن و پایدار مهار شوند. در چنین شرایطی استفاده از یاتاقانهایی که بهطور تخصصی برای تحمل این نوع بار طراحی شدهاند ضروری است.
بلبرینگهای کف گرد (Thrust Ball Bearings) برای تحمل بارهای محوری در راستای محور شفت طراحی شدهاند و امکان چرخش روان بین دو بخش از ماشینآلات را فراهم میکنند. این بلبرینگها با کاهش اصطکاک و توزیع مناسب بار محوری، نقش مهمی در افزایش پایداری عملکرد و طول عمر تجهیزات مکانیکی دارند. در این مقاله تلاش کردهایم ضمن معرفی ساختار و اجزای بلبرینگ کف گرد، مزایا، محدودیتها، کاربردهای صنعتی و مهمترین نکات فنی در انتخاب و خرید این نوع بلبرینگ را بررسی کنیم تا انتخاب دقیقتری متناسب با شرایط کاری تجهیزات خود داشته باشید.
بلبرینگ کف گرد چیست؟

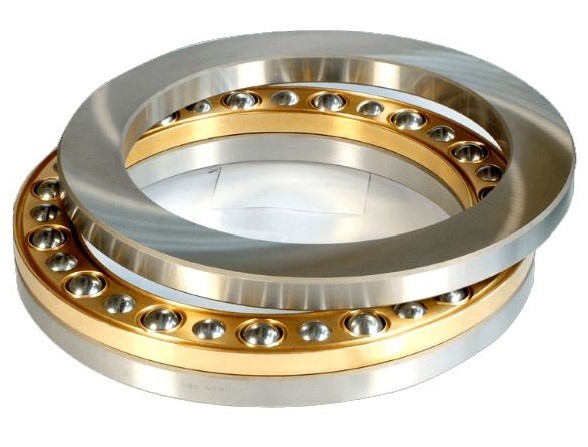

بلبرینگ کف گرد (Thrust Ball Bearing) نوعی یاتاقان غلتشی است که بهطور ویژه برای تحمل بارهای محوری در راستای محور شفت طراحی شده است. این بلبرینگ از مجموعهای شامل دو واشر یا رینگ تخت و یک مجموعه ساچمه و قفسه تشکیل میشود. ساچمهها میان این دو واشر قرار میگیرند و با تبدیل اصطکاک لغزشی به اصطکاک غلتشی، امکان چرخش نرم و پایدار بین اجزای مکانیکی را فراهم میکنند.
در ساختار این بلبرینگ ها معمولاً یک واشر روی شفت (Shaft Washer) و واشر دیگر در داخل نشیمنگاه یا هوزینگ (Housing Washer) قرار میگیرد. مجموعه ساچمهها که درون قفسه نگهداری میشوند، بار محوری وارد شده را بهطور یکنواخت بین دو واشر توزیع کرده و باعث کاهش اصطکاک و افزایش عمر قطعات میشوند.
بلبرینگهای کف گرد برای کاربردهایی مناسب هستند که در آنها نیرو عمدتاً در راستای محور شفت وارد میشود. این نوع بلبرینگها معمولاً در تجهیزاتی مانند پمپهای عمودی، میزهای دوار، جرثقیلها، گیربکسهای خاص و برخی تجهیزات صنعتی که نیاز به تحمل بار محوری و چرخش روان دارند مورد استفاده قرار میگیرند. با این حال باید توجه داشت که این بلبرینگها برای تحمل بارهای شعاعی طراحی نشدهاند و عملکرد اصلی آنها در مهار و انتقال بارهای محوری است.

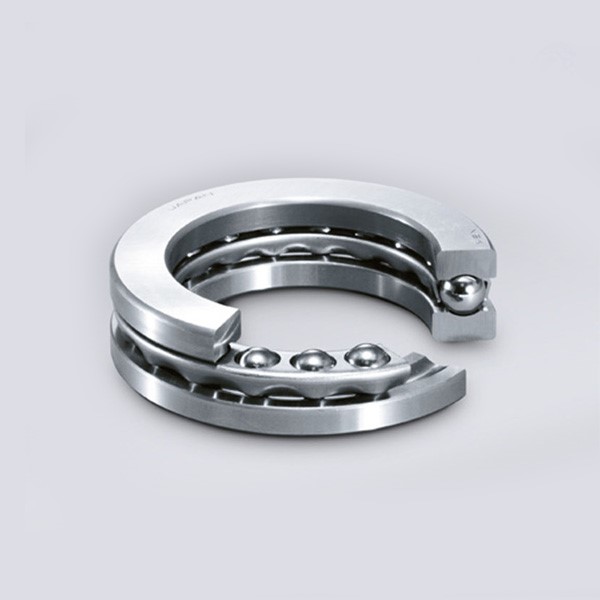

اجزای بلبرینگ کف گرد
این مدلهای کف گرد به شکلی طراحی شدهاند که توانایی تحمل بارهای محوری را داشته و به خوبی هر نوع بار موازی با شفت را تحمل نمایند. به طور کلی اگر دستگاهی طراحی میکنید که لازم است تا یک بخش سنگین آن روی بخش دیگر دستگاه به آرامی اما دقیق بچرخد و همزمان وزن و فشار زیادی را تحمل نماید، قاعدتاً از بلبرینگ کف گرد استفاده کنید. این بلبرینگها دارای چهار جزء اصلی هستند:
🔹رینگ داخلی (رینگ شفت)
این قطعه یک حلقه فلزی داخلی است که روی شفت نصب شده و همراه با آن میچرخد. در عین حال وظیفه دارد تا بارهای محوری یا شعاعی و حتی ترکیبی از این بارها را به شکل یکنواخت روی ساچمهها توزیع کند. این رینگ داخلی را معمولاً از فولاد کرومی میسازند تا در مقابل سایش و زنگ زدگی کاملاً مقاوم باشد.
🔹رینگ خارجی (رینگ محفظه)
حلقه فلزی و بیرونی بلبرینگ کف گرد است که درون محفظه یا بدنه ثابت دستگاه نصب میشود. برخی از این بلبرینگها دارای حلقه خارجی با سوراخ مناسب اتصال مستقیم روی بدنه ماشین هستند. اما در کل رینگ خارجی به عنوان یک سطح ثابت عمل کرده و بار محوری منتقل شده از طریق ساچمهها را به سازهی ماشین منتقل میکند. مشابه رینگ داخلی این حلقه ثابت خارجی را از فولاد کرومی میسازند تا بتواند فشار و بارهای وارده را تحمل کند.

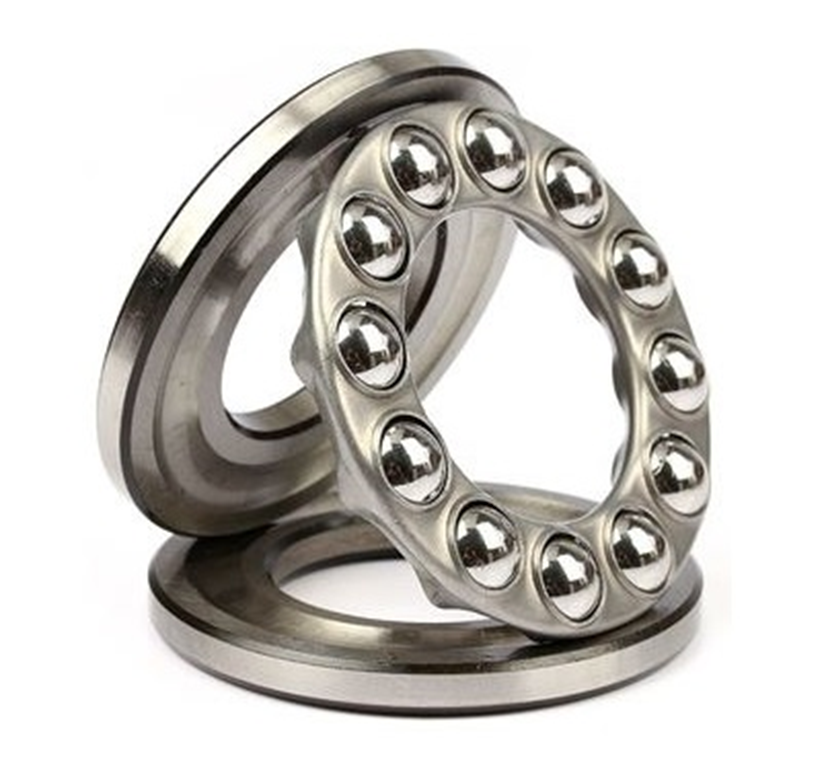

🔹ساچمه ها
ساچمهها عناصر غلطان اصلی انواع بلبرینگ کف گرد هستند که در بین دو رینگ داخلی و خارجی قرار دارند. این ساچمهها وظیفه دارند تا با ایجاد تماس نقطهای با رینگها، مقدار اصطکاک را به حداقل رسانده و اجازه چرخش نرم، روان و با سرعت بالا را میدهند. از آنجا که هر یاتاقان کف گرد عملاً برای تحمل بارهای سنگین طراحی میشود، ساچمههای آن را از آلیاژ فولاد کربنی میسازند. ابعاد و تعداد ساچمهها تعیین کننده ظرفیت باربری بلبرینگ است.
🔹قفسه
وظیفه اصلی قفسه برای نگه داشتن ساچمهها در فواصل منظم و جلوگیری از برخورد و سایش مستقیم آنها با یکدیگر است. وجود قفسه در فضای میان رینگها باعث میشود تا ساچمهها مستقل از یکدیگر و بدون تماس با هم حرکت یکنواخت و بدون اصطکاک را تولید کنند. قفسه این بلبرینگها را معمولاً از آلیاژ فولاد پرس شده، فولاد ماشین کاری شده و یا برنج میسازند. البته برخی از مدلهای کوچک برای طراحی ماشینآلات ظریف دارای قفسه پلیمری مقاوم به سایش هستند.
مزایای بلبرینگهای کف گرد
- کاهش حداکثری اصطکاک به دلیل تماس نقطهای ساچمهها با رینگها
- مناسب برای بارهای محوری متوسط
- طراحی ساده با قابلیت جدا کردن قطعات و دمونتاژ ساده و سریع
- طراحی در مدلهای متنوع یک طرفه، دو طرفه و خودتراز شونده
- قابلیت تعمیر و تعویض آسان و کم هزینه در شرایط عملیاتی دستگاه
- موثر برای افزایش راندمان مکانیکی سیستم و کاهش مصرف انرژی
محدودیت های بلبرینگ کف گرد
بلبرینگهای کف گرد با وجود استحکام بالا و توانایی عالی برای تحمل بارهای محوری بدون نقص و محدودیت نیستند. در واقع این بلبرینگها با هدف طراحی سیستمهای دورانی سنگین با بار محوری زیاد طراحی میشوند و هرگز قابلیتهای همه کاره مانند بلبرینگهای شیار عمیق را ندارند. برخی از این محدودیتها به قرار زیر است:
عدم تحمل بارهای شعاعی خالص
طراحی بر پایه تحمل بارهای محوری مهمترین محدودیت بلبرینگهای کف گرد است. اگرچه این مدلها قابلیت خوبی برای تحمل بارهای ترکیبی دارند، ولی در کل گزینه ایدهآل برای استفاده در یک بار شعاعی (نیروی عمود بر محور) خالص نیستند. یک بار شعاعی خالص به سرعت این بلبرینگها را خراب میکند.
محدودیت سرعت دورانی
بلبرینگهای کف گرد ذاتاً برای دورانهای کند طراحی شده و نمیتوانند سرعتهای بالا را در مدت زمان طولانی تحمل کنند. در سرعتهای بالا نیروهای گریز از مرکز باعث شکلگیری بار شعاعی القایی شده که عملاً برای کارکرد مداوم انواع بلبرینگ کف گرد مضر است.
بسیار حساس به ناهم راستایی محور
عملکرد پایدار این بلبرینگها به نصب دقیق و کاملاً تراز محور وابسته است و در برابر ناهم راستایی محورها شدیداً آسیب پذیر هستند. هر گونه ناهم راستایی یا ناپایداری محور باعث توزیع ناهموار بار و تمرکز تنش در یک نقطه و نهایتاً خرابی زودرس بلبرینگ میشود.
مستعد تولید صدا و لرزش زیاد
هر نوع مشکل مانند بارگذاری بیش از حد، ناهم راستایی، آسیب سطحی و حتی نقص در روانکاری عملکرد این بلبرینگها را شدیداً تحت تاثیر قرار می دهد در نتیجه صدا و لرزش قابل توجهی تولید میکنند.
حساس به بارهای ضربهای
انواع بلبرینگ کف گرد حتی قویترین آنها در مواجهه با بارهای ضربهای شدیداً آسیب پذیر هستند. اعمال بارهای ضربهای ناگهانی میتواند باعث ایجاد فرورفتگی روی شیارها، صاف شدن ساچمهها و حتی ترک خوردن اجزای بلبرینگ شود.
کاربردهای انواع بلبرینگ کف گرد
بلبرینگهای کف گرد عموماً برای انتقال بارهای یک طرفه و یا دو طرفه کارایی خوبی دارند و گزینه همیشه ایدهآل برای شفتهای عمودی هستند. همچنین به دلیل تماس نقطهای پایین ساچمهها با واشرها، اصطکاک داخلی کمی در این بلبرینگها تولید میشود. اما در کل به عنوان یک بلبرینگ سرعت بالا شناخته نشدهاند همین قابلیتها و یا محدودیتها باعث شده تا این بلبرینگها کاربردهای خاص و تاثیرگذار در صنایع مختلف داشته باشند. موارد کاربردی مانند:
- کاربردهای عمومی مانند طراحی قلاب جرثقیل، ساخت پمپهای عمودی، جعبه دندهها و...
- ساخت میزهای دوار در خطوط مونتاژ
- طراحی گیربکسهای دستی یا اتوماتیک، سیستم کلاج، سیستم فرمان
- طراحی محورهای مارپیچ برای عملکرد دقیق و آرام ماشین ابزارها و دستگاه فرز
- ساخت ماشینآلات راهسازی و معدنی
- ساخت توربینهای بادی

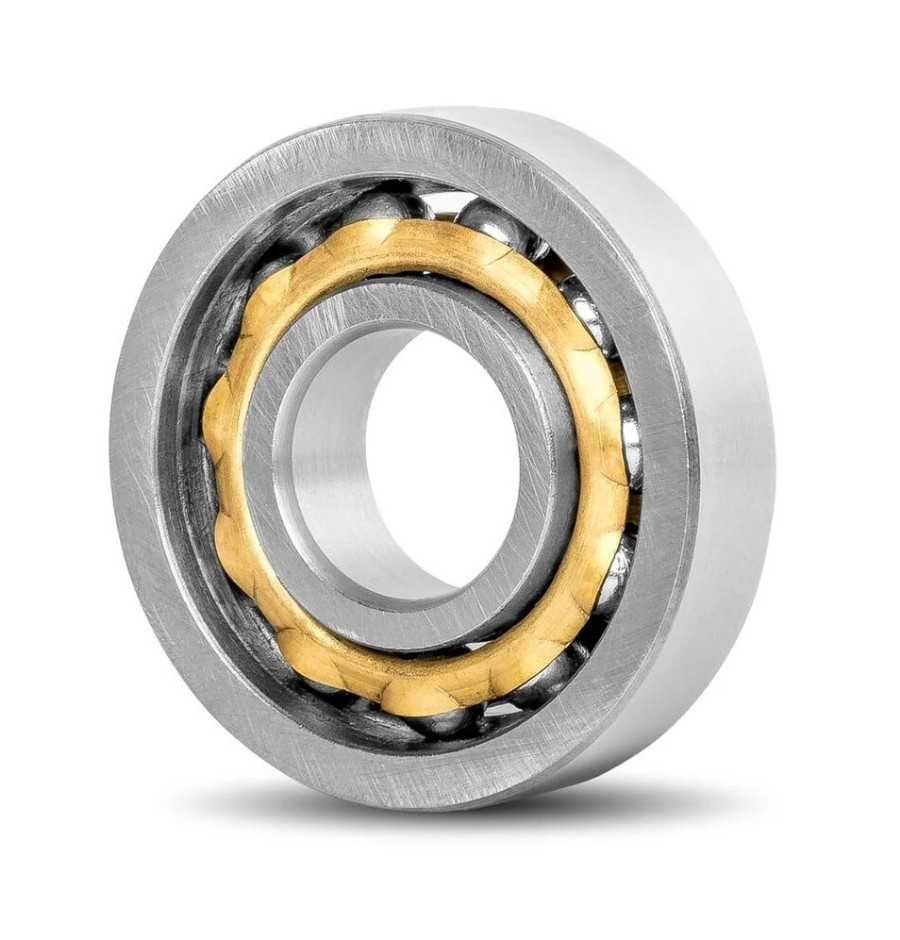

راهنمای خرید بلبرینگ کف گرد
خرید بلبرینگ کف گرد یک پروسه تمام مهندسی است. به هر حال باید تمام بارهای وارد شده بر سیستم را در نظر گرفته و مطمئن شوید که به چنین بلبرینگهایی نیاز دارید. البته قاعدتاً با در اختیار داشتن بلبرینگ مستهلک شده دستگاه و استخراج اطلاعات فنی قادر به تهیه محصول مشابه هستید. ولی به هر حال برای طراحی دستگاه و استفاده از انواع این بلبرینگها باید این نکات فنی را در نظر بگیرید.
قدم اول: تعیین نوع بار و جهت آن
ابتدا باید بررسی کنید که آیا بار فقط از یک جهت وارد میشود؟ و یا بارهای رفت و برگشتی از هر دو جهت وجود دارد؟ خرید بلبرینگ یک طرفه برای بارها در یک جهت و بلبرینگ دو طرفه برای بارهای رفت و برگشتی انجام میشود. از طرفی حتماً احتمال ناهم راستایی محور را در نظر گرفته و در صورت نیاز بلبرینگ کف گرد خود تراز تهیه کنید.
قدم دوم: بررسی فضای نصب و ابعاد بلبرینگ
اگر برای تعمیرات دستگاه به بلبرینگی جدید نیاز دارید، قاعدتاً از روی داغی قطعه مستهلک شده میتوانید اطلاعات کافی درباره ابعاد آن را استخراج کنید. در غیر این صورت باید قطر شفت، قطر محفظه و ارتفاع جداره محل نصب بلبرینگ را اندازهگیری کنید.
قدم سوم: محاسبه میزان بار مورد نیاز
ظرفیت باربری بلبرینگ باید دقیقاً با مقدار بار وارد شده از سمت دستگاه همخوانی داشته باشد. در این صورت شرایط خرید بلبرینگ کف گرد برای بارهای استاتیکی و دینامیکی متفاوت است. از روی کاتالوگ به راحتی میزان تحمل بار محوری استاتیکی و دینامیکی هر بلبرینگ را استخراج کنید. این مقدار باید با بار سیستم مکانیکی همخوانی داشته باشد. همچنین حتماً مقدار سرعت دورانی دستگاه را در نظر گرفته و بلبرینگ مناسب برای چنین سرعتی را تهیه کنید.
قدم چهارم: انتخاب جنس بلبرینگ
از بلبرینگهای کف گرد با بدنه فولادی میتوانید در محیط کار معمولی خشک و تمیز استفاده کنید. اما برای محیطهای مرطوب یا مستعد خورندگی، تهیه مدلها با پوشش ضد زنگ و حتی پلیمری را توصیه میکنیم. همچنین اگر محیط کار بهداشتی است، خرید بلبرینگ کف گرد پلیمری با عملکرد خشک و بدون گریس توصیه میشود.
قدم پنجم: بررسی نیازهای خاص
دقت بالا، لقی کم، قابلیت تحمل ضربه و آببندی همگی از جمله نیازهای خاص در هر سیستم مکانیکی است. قاعدتاً باید این نیازها را در نظر گرفته و بلبرینگ ایدهآل برای کار در چنین شرایطی را تهیه کنید.
قدم ششم: انتخاب برند و تامین کننده معتبر
در قدم نهایی علاقه دارید که بلبرینگی از یک برند معتبر تهیه کنید. در سطح بازار نیز انواع برندها در کلاس جهانی و با شهرت بینالمللی محصولات جان سخت و قابل اعتمادی عرضه کردهاند. ولی متاسفانه بازار محصولات فنی و مهندسی پر است از بلبرینگهای فیک و تقلبی که به نام محصول اورجینال فروخته میشوند. در این صورت خرید بلبرینگ کف گرد از یک تامین کننده معتبر را توصیه میکنیم. اما در هر صورت قطعاً لازم است تا بلبرینگ مناسب را از برندی معتبر و با اعتبار جهانی تهیه کنید.
بهترین برندهای تولید کننده بلبرینگ کف گرد
در بازار تجهیزات فنی و مهندسی انواع بلبرینگ از برندهای صاحب سبک اروپایی، ژاپنی و یا چینی حضور دارند. در عین حال این بازار کاملاً تحت تاثیر محصولات فیک و تقلبی قرار گرفته و حتی ممکن است یک محصول فیک را به عنوان اورجینال بفروشند. اما اگر از تامین کننده معتبر بلبرینگهای کف گرد را تهیه کنید، قطعا محصولات اورجینال با اعتبار بینالمللی را در اختیار میگیرید. برندهایی مانند:
- SKF ساخت سوئد
- FAG ساخت آلمان
- NSK ساخت ژاپن
- NTN ساخت ژاپن
- DKFL ساخت چین و تحت لیسانس آلمان
قیمت بلبرینگ کف گرد
قیمت بلبرینگ کفگیر تحت تاثیر فاکتورهای مختلفی از جمله سایز، ابعاد، نوع، ساختار، برند اورجینال و یا محصولات فیک بازار است. به طور کلی محصول برندهای اصلی مانند SKF ، FAG و NTN از دیگر نمونههای بازار گرانتر است. در این میان محصولات فیک اما کاملاً مشابه به نام این برندهای اصلی تولید شدهاند که معمولاً با قیمت پایینتری در بازار عرضه میشوند.
توصیه می کنیم که خرید بلبرینگ کف گرد را از فروشگاه معتبر و با ضمانت اصالت کالا تهیه کنید. زیرا این بلبرینگها باید بارهای سنگین و پی در پی محوری را برای مدت طولانی تحمل کنند. جهت مشاوره فنی و بررسی قیمت بلبرینگ کف گرد میتوانید از خدمات مهندسی در فروشگاه اینترنتی پیکاتک استفاده کنید. کافی است جهت مشاوره فنی با مجموعه پیکاتک تماس گرفته و بهترین نوع بلبرینگ با سایز دقیق پروژه را با تضمین اصالت کالا تهیه کنید.
