رولبرینگ کروی
رولبرینگ کروی با قابلیت تحمل همزمان بارهای سنگین شعاعی و محوری طراحی شده و کاربردی گسترده برای جبران ناترازی زاویهای در صنایع گوناگون دارد. این رولبرینگها را باید یکی از پیشرفتهترین و در عین حال کاربردیترین انواع یاتاقانهای غلتشی در صنایع سنگین معرفی کنیم.
ساختار طراحی رولبرینگ کروی شکل خاص رینگ خارجی و غلتکهای بشکهای شکل آن است. این طراحی به شکلی است که به یاتاقان اجازه میدهد تا به مقدار محدود داخل محفظه چرخیده و ناهمترازی زاویهای شفتها را جبران نماید. انواع این یاتاقانها در مدلهای مختلف سوراخ استوانهای، سوراخ مخروطی، طراحی E و… تولید میشوند که کاربردی گسترده در صنایع فولادی، صنایع معدنی، راهسازی و انرژی دارند. خصوصاً که یاتاقان کاملاً ایدهآل برای طراحی شفتهای بلند و سنگین هستند. این مقاله یک راهنمای کامل برای بررسی عملکرد، مشخصات فنی، کاربردها و نکات خرید رولبرینگ کروی است.
رولبرینگ کروی چیست؟
یاتاقان کروی نوعی یاتاقان غلتکی است که ساختاری منحنی شکل دارد و از قابلیت جابجایی محدود داخل محفظه برخوردار است. سطح داخلی رینگ خارجی این رولبرینگها به صورت کروی ماشینکاری شده است. این بخش منحنی رینگ خارجی به مجموعه غلتکها اجازه میدهد تا به مقدار محدود نسبت به رینگ خارجی کج شوند. همچنین غلتکها به شکل بشکهای یا کروی هستند که در دو ردیف به صورت قرینه مقابل هم و در دو مسیر قرار میگیرند. تماس غلتکها با رینگ داخلی و خارجی به شکل خطی اصلاح شده است تا توزیع تنش به بهترین شکل ممکن انجام شود.
رولبرینگهای کروی توانایی عالی برای تحمل همزمان بارهای سنگین شعاعی و محوری دارند. تا جاییکه برای طراحی یک سیستم مکانیکی دورانی با بارهای ترکیبی سنگین هیچ گزینهای بهتر از این مدلها نیست و به عنوان مهمترین و کاربردیترین یاتاقان غلتشی در صنایع سنگین استفاده میشوند.
عملکرد رولبرینگ کروی
خود تنظیمی ناترازی زاویهای با قابلیت عالی برای تحمل همزمان بارهای ترکیبی مهمترین ویژگی این نوع یاتاقان است. این قابلیت بدان معنی است که اگر به هر دلیلی محور شفت مقداری منحرف شود، این رولبرینگها میتوانند تا حداکثر 2.5 درجه ناهمترازی زاویهای را جبران نمایند. مکانیزم عملکرد خود تنظیمی این یاتاقانها مربوط به روش طراحی رینگ خارجی و غلطکهای کروی آنها است.
انحنای کروی رینگ خارجی به رینگ داخلی و مجموعه غلتکها این آزادی را میدهد که تا حدودی چرخیده و کج شوند. در نتیجه اگر شفت دستگاه کمی خم شود و یا در هنگام نصب، محفظه و شفت دقیقاً در یک راستا نباشند، رولبرینگ کروی قادر است که این خطا را جبران کند. در این جبران سازی هیچ تنش موضعی به یاتاقان وارد نشده و بخشهای داخلی آن آسیبی نمیبینند.

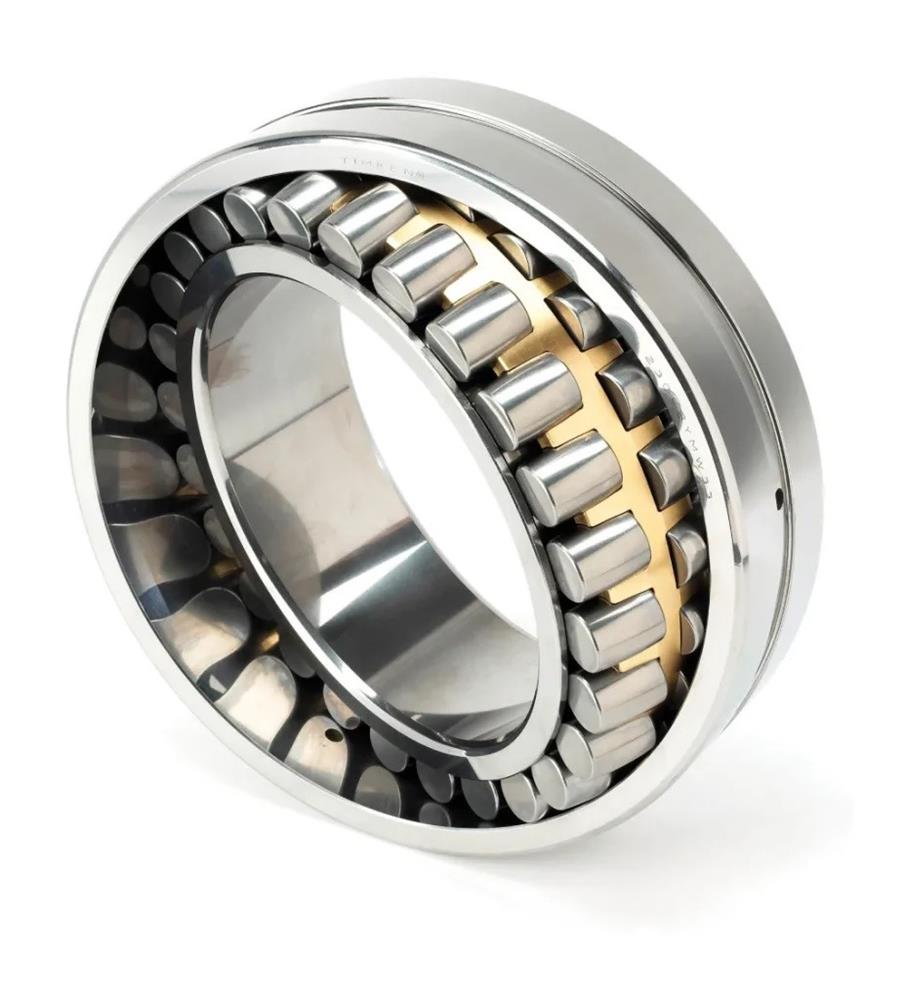

اجزای رولبرینگ کروی
هر کدام از این یاتاقانها دارای ۴ جزء اصلی هستند:
- رینگ خارجی: حلقه فلزی در بخش بیرونی یاتاقان است که سطح داخلی آن به صورت کروی ماشینکاری شده است. همین انحنای کروی به رینگ داخلی و مجموعه غلتکها اجازه میدهد تا نسبت به رینگ خارجی کج شوند.
- رینگ داخلی: حلقه فلزی در بخش داخلی یاتاقان است که دارای دو مسیر شیاردار برای قرار گرفتن غلتکهای کروی است. این رینگ داخلی روی شفت نصب شده و همراه آن میچرخد. همچنین با توجه به موقعیت شفت، آزادی عمل تا 2.5 درجه برای اصلاح ناهمترازی زاویهای را دارد.
- غلتک ها: عناصر غلتشی رولبرینگ هستند که به شکل بشکهای یا کروی طراحی شده و در دو ردیف به صورت قرینه در شیارهای رینگ داخلی قرار میگیرند. تماس این غلتکها با رینگ داخلی و خارجی به صورت خطی اصلاح شده است که توزیع تنش را بهینه میکند.
- قفسه: غلتکهای بشکهای را در فواصل منظم داخل رولبرینگ نگه میدارد. این قفسه را معمولاً از جنس فولادی، برنجی و یا پلیمری میسازند. قفسههای برنجی ماشینکاری شده برای کاربردهای سنگین و لرزشهای شدید و دامنهدار دستگاه مناسب هستند. اما از مدلهای قفسه فولادی برای سرعتهای بالا استفاده میکنند. قفسه پلیمری نیز گزینه ایدهآل برای طراحی ماشینآلات سبک، کمصدا با حرکت دورانی دقیق و حساس است.
انواع رولبرینگ کروی
ایده بهکارگیری غلتکهای بشکهای با قابلیت تنظیم زاویه، طرحی کاملاً خلاقانه و تأثیرگذار برای ساخت ماشینآلات سنگین و یا شفتهای بلند است. البته مهندسین این نوع یاتاقانها را به روشهای گوناگون طراحی میکنند:
- رولبرینگ کروی سوراخ استوانهای: رینگ داخلی این مدل کاملاً صاف و استوانهای شکل است که مستقیم بر روی شفت سوار شده و همراه آن میچرخد. از این مدل عموماً برای طراحی ماشینآلات سنگین در کاربردهای عمومی استفاده میکنند.
- رولبرینگ کروی سوراخ مخروطی: رینگ داخلی این مدلها با زاویه کمی و به شکل یک مخروط نیمه بریده است که با استفاده از برش روی شفتهای پلهدار نصب میشوند. این مدل برای تنظیم دقیق لقی استفاده شده و گزینه کاملاً ایدهآل برای نصب روی شفتهای بلند است.
- رولبرینگ کروی طراحی E: یک مدل خاص با ظرفیت باربری بسیار بالا است که از طراحی بهینه قفسه بهره میبرد. از این سری معمولاً برای اتصال شفت در سیستمهای مکانیکی سنگین با فضای محدود استفاده میکنند.
- رولبرینگ کروی طراحی EA: مدل تقلیل یافته طرح E است که با استفاده از قفسه فولادی پانچ شده و ظرفیت باربری بالا طراحی شده است. این سری را میتوان جایگزین مقرون به صرفه برای طراحی مدلهای گرانقیمت E معرفی کرد.
- رولبرینگ کروی طراحی روکشدار: همان مدلهای معمولی است که از یک پوشش ویژه برای مقاومت در برابر خوردگی برخوردار هستند. از این مدلهای خاص روکشدار در صنایع دریایی، کاغذسازی و شیمیایی استفاده میکنند.
مزایا و معایب رولبرینگ کروی
| مزایا | معایب |
قابلیت خود تنظیمی با امکان جبران ناترازی و خمش شفت توانایی عالی برای تحمل همزمان بارهای ترکیبی شعاعی و محوری ظرفیت باربری بسیار بالا و مناسب برای سنگینترین شرایط کاری مقاومت عالی در برابر شوک و لرزش مناسب طراحی ماشینآلات معدنی و راهسازی دوام بالا به شرط نصب اصولی و روانکاری صحیح
| اصطکاک بالا و تولید گرمای زیاد در مقایسه با دیگر رولبرینگها عملکرد ضعیف در سرعتهای بالا حساس به روغنکاری مؤثر با ویسکوزیته مناسب دقت دورانی کمتر در مقایسه با دیگر انواع رولبرینگ قیمت بالاتر از دیگر رولبرینگها |

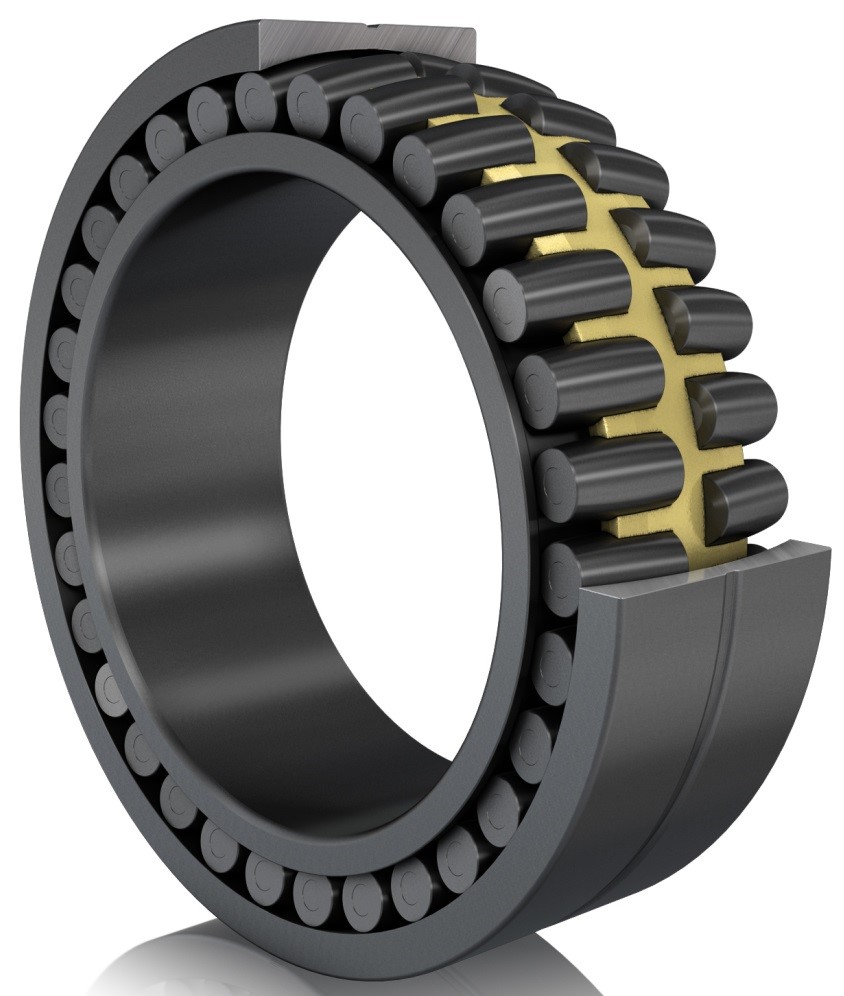

ویژگی های فنی انواع رولبرینگ کروی
رولبرینگهای کروی را باید نقطه عطف در طراحی یاتاقانهای مهندسی شده برای ساخت سیستمهای مکانیکی دورانی سنگین معرفی کنیم. رولبرینگهایی که چالشهای پیچیده مهندسی برای نصب دقیق تجهیزات بزرگ صنعتی را حل کرده و حتی در مقابل تغییر شرایط نصب سیستم پایدار هستند. البته انواع این یاتاقانها را باید از چند منظر مهم فنی جداگانه بررسی کنیم:
ظرفیت و تحمل بارهای ترکیبی
توانایی تحمل بارهای ترکیبی قطعاً مهمترین ویژگی فنی انواع رولبرینگ کروی است. معدود یاتاقانی را سراغ داریم که در تقابل با هر نوع بار محوری و یا شعاعی موفق باشد و به خوبی ترکیبی از این بارها را برای مدت طولانی و در کارهای سنگین تحمل نماید. اما این رولبرینگها از این منظر بهترین هستند.
تحمل بار شعاعی
قابلیت تحمل بار شعاعی به روش طراحی غلتکهای بشکهای بستگی دارد. به دلیل تماس خطی غلتکهای بشکهای، ظرفیت تحمل بار شعاعی این نوع رولبرینگ بسیار بالا است و توزیع بار بدون تنش در کل غلتکها به یک اندازه انجام میشود.
تحمل بار محوری
انواع رولبرینگ کروی دارای دو ردیف غلتکهای بشکهای هستند که متقارن با یکدیگر و تحت یک زاویه مشخص چیدمان شدهاند. این روش طراحی غلتکهای دو ردیفه و زاویه قرارگیری آنها باعث شده تا این یاتاقانها امکان تحمل بار محوری قابل توجه در هر جهتی را داشته باشند. لذا برای استفاده در بارهای ترکیبی و ماشینآلات سنگین ایدهآل هستند.
قابلیت جبران ناترازی
رولبرینگهای کروی به علت طراحی منحنی شکل رینگ خارجی و جانمایی غلتکهای بشکهای میتوانند ناترازی زاویهای محورها تا حداکثر 2.5 درجه را جبران کنند. این ویژگی در ماشینآلاتی که شفت تحت بار آنها خم میشود یا در مکانهایی که نصب دقیق بسیار دشوار است، یک قابلیت حیاتی است. زیرا این امکان فراهم است که محورهای ناهمتراز و یا منحرف شده را همچنان بدون چالش مکانیکی از طریق رولبرینگ متصل کرد.
سرعت و اصطکاک هنگام چرخش
مقدار اصطکاک تولید شده داخل انواع رولبرینگ کروی از دیگر مدلها بیشتر است و در هنگام چرخش حرارت قابل توجهی تولید میشود. این نکته باعث شده تا این رولبرینگها به روانکاری دائمی نیاز داشته باشند. از سوی دیگر به دلیل ایجاد اصطکاک داخلی بالا، حداکثر سرعت مجاز این رولبرینگها در مقایسه با دیگر مدلها مانند رولبرینگ استوانهای بسیار کمتر است. در کل از مدلهای کروی برای اتصال محور ماشینهای سنگین و کند استفاده میکنند.
مقاومت در برابر شوک و لرزش
رولبرینگهای کروی از جمله بهترین یاتاقانها برای تحمل ضربههای سنگین و پیدرپی مکانیکی هستند. طراحی مستحکم و غلطکهای ضخیم این یاتاقانها باعث شده تا در برابر بارهای ضربهای و حتی لرزشهای شدید و دائمی مقاوم باشند.
کاربردهای رولبرینگ کروی
یاتاقانهای کروی با قابلیت ویژه تحمل همزمان بارهای شعاعی و محوری بهترین گزینه طراحی ماشینآلات سنگین و تحت بارهای ارتعاشی و یا شوکهای مکانیکی هستند. از جمله مهمترین موارد کاربردی این رولبرینگها به موارد زیر اشاره میکنیم:
- طراحی غلتکهای نورد، خطوط انتقال و تجهیزات ریختهگری در صنایع فولاد
- ساخت انواع ماشینآلات سنگ شکن، سرندها و نوار نقالههای بزرگ در صنایع معدنی
- ساخت کورههای دوار، آسیابهای گلولهای و سیستمهای خنککننده در صنعت سیمان
- طراحی انواع ماشینآلات سنگین راهسازی مانند بولدوزر، لودر، گریدر و…
- طراحی گیربکس اصلی ژنراتورهای بادی
- ساخت تجهیزات سنگین سیستم محرکه کشتیها
نکات مهم خرید رولبرینگ کروی
انتخاب صحیح یاتاقان کروی دغدغه بسیار حساس و استراتژیک مهندسی است. این رولبرینگها با وجود کارایی عالی تنها زمانی کارآمد هستند که مطابق با شرایط پروژه و نیازهای کاملاً مهندسی تهیه شوند. اگر قصد خرید رولبرینگ کروی دارید، چند نکته تکمیلی را مد نظر داشته باشید.
نکته اول: اصول روانکاری رولبرینگ کروی
برای طراحی ماشینآلات سنگین اما پر سرعت که دمای بالایی تولید میشود، حتماً رولبرینگ Open تهیه کرده و در یک سیستم با قابلیت روغن پاشی استفاده کنید. اما برای سیستمهای مکانیکی با سرعت متوسط با شرایط کار عادی خرید رولبرینگ کروی گریس خور مناسب است. در این صورت حتماً از گریس باکیفیت بر پایه روغن مناسب مانند لیتیوم کمپلکس استفاده کنید. همچنین در تزریق ماده روانکار احتیاط کنید، زیرا پر کردن بیش از حد محفظه باعث افزایش دما و خرابی زودرس رولبرینگ میشود.
نکته دوم: انتخاب لقی داخلی
لقی یک فاکتور کلیدی برای انتخاب یاتاقانهای غلتشی است. این فاکتور به معنای فاصلهی عناصر غلتشی اعم از ساچمه یا غلتک از رینگ خارجی است که مقدار دقت سرعت دورانی را مشخص میکند. بررسی لقی داخلی از جمله نکاتی است که باید با دقت بررسی کنید. در این صورت بهتر است که:
- برای کاربردهای عمومی با دمای معمولی رولبرینگ با لقی معمولی (CN)
- برای کاربردهای سنگین با دمای بالا و یا نصب فشرده روی شفت و شرایطی که انبساط حرارتی شفت قابل توجه است، رولبرینگ با لقی C3 یا C4
- برای کاربردهای دقیق در دمای پایین رولبرینگ با لقی بسیار کم C2
نکته سوم: شرایط نصب
اگرچه تمام رولبرینگهای کروی قابلیت خود تنظیم دارند، اما بهتر است تا حد ممکن هم محور بودن شفت با محفظه نصب رولبرینگ را رعایت کند. همچنین برای نصب مدلهای سوراخدار مخروطی استفاده از آستینهای بست یا جدا کننده را توصیه میکنیم.

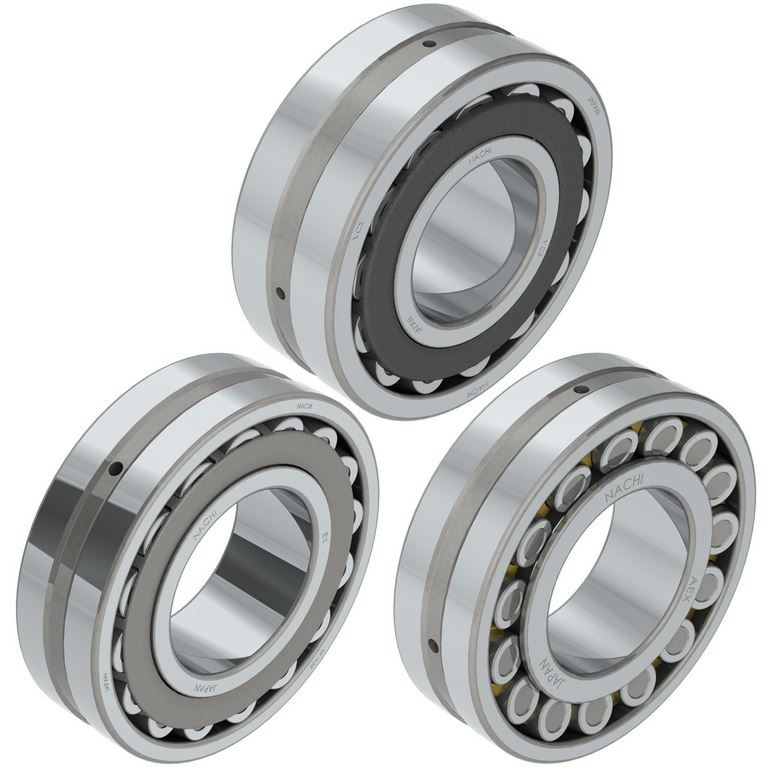

نکته چهارم: آببندی
آببندی یاتاقان یکی دیگر از فاکتورهای مهم فنی هنگام خرید رولبرینگ کروی است. انواع این یاتاقانها را در مدلهای مختلف بدون آببندی (Open)، آببندی فلزی (2Z) و آببندی پلیمری (RS) طراحی میکنند. بررسی جدول زیر برای انتخاب نوع آببندی رولبرینگ سودمند است:
نوع محافظ | نماد | ویژگی و کاربرد |
بدون محافظ | Open | - هیچ نوع آببندی ندارد - مناسب سیستمهای مکانیکی با قابلیت روغن پاشی |
درپوش فلزی | 2Z و Z | - محافظت در برابر نفوذ گرد و غبار درشت - اصطکاک کم و مناسب سرعتهای بالا |
درپوش لاستیکی | 2RS و RS | - آببندی کامل در برابر رطوبت و گرد و غبار - اصطکاک بالا و سرعت محدود - مناسب نصب در محوطه |
نکته پنجم: انتخاب نوع قفسه
در ابتدای همین مطلب متذکر شدیم که قفسه از اجزای داخلی رولبرینگ است و برای نگهداشتن غلطکهای کروی در جای خود کارایی دارد. اما جنس این قفسه را براساس سرعت، دما و نوع کاربری آن انتخاب میکنند. لذا هنگام خرید رولبرینگ کروی بررسی اطلاعات جدول زیر سودمند است:
جنس قفسه | ویژگیها | کاربرد |
آلیاژ فولاد کربنی | استاندارد، مقاوم و ارزانقیمت | مصارف عمومی با سرعت یا دمای معمولی |
آلیاژ فولاد ماشینکاری شده | استحکام و دقت بالا | کاربردهای سنگین و طراحی ماشینآلات با لرزش زیاد |
آلیاژ برنج ماشینکاری شده | مقاومت عالی در برابر دما و سرعت بالا | طراحی ماشینآلات با سرعت بالا، دماهای بالا و کاربریهای حساس |
پلیمری (پلیاتیلن) | سبک، کمصدا و خود روانکار | مناسب ساخت تجهیزات با سرعت متوسط، دمای معمولی و عملکرد کمصدا |

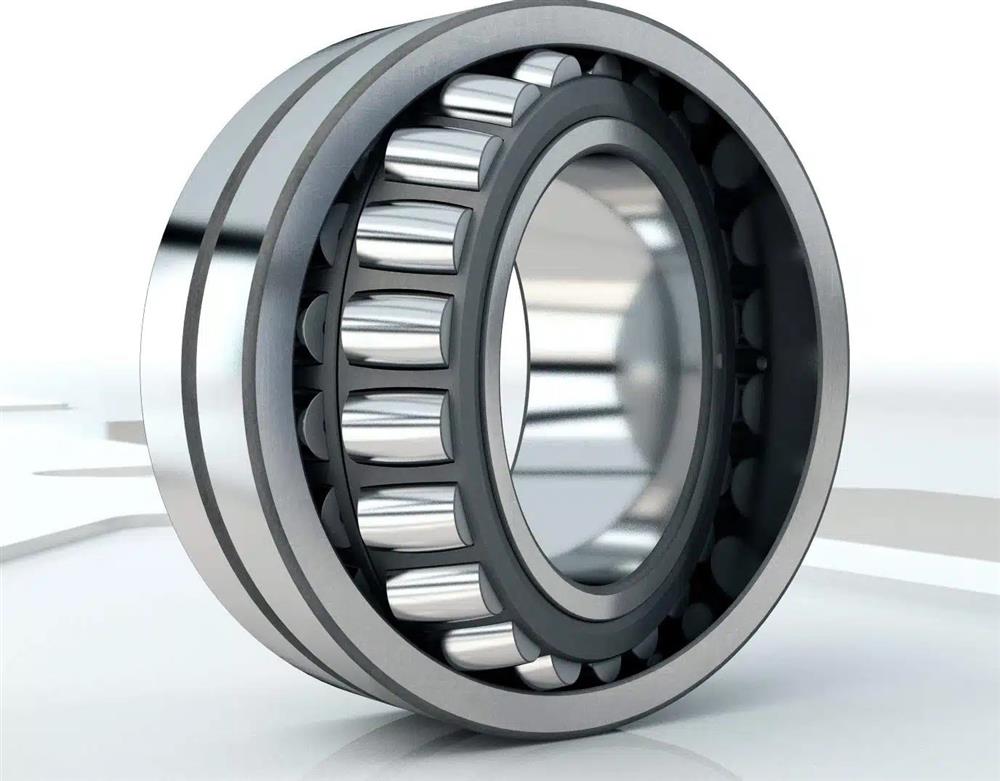

بهترین برندهای تولید کننده رولبرینگ کروی
طراحی و ساخت رولبرینگهای کروی پیچیده است و کمتر برندی در سطح جهانی پتانسیل کافی برای طراحی این نوع یاتاقانها را دارد. با این حال در بازار ایران به محصولات برجسته از برندهای اصلی بازار جهانی دسترسی دارید. ولی متأسفانه تعداد قابل توجه رولبرینگهای فیک و مشابه محصولات اورجینال نیز در بازار عرضه شده است. توصیه میکنیم که انواع رولبرینگ کروی را از تأمین کنندههای معتبر تهیه کنید. در حال حاضر بهترین برندهای تولید کننده انواع رولبرینگ کروی به قرار زیر هستند:
- SKF ساخت سوئد
- FAG ساخت آلمان
- NSK ساخت ژاپن
- NTN ساخت ژاپن
- Koyo ساخت ژاپن
- TMB ساخت چین
همچنین چندین شرکت ایرانی نیز رولبرینگهای مونتاژی مناسب کاربردهای عمومی را تولید میکنند. اما در هر صورت به هولوگرام، کیفیت بستهبندی و کد QR برای بررسی و تضمین اصالت کالا توجه کنید.
قیمت رولبرینگ کروی
قیمت رولبرینگهای کروی در مقایسه با دیگر مدلها بالاتر است. البته ویژگیهای منحصر به فرد این نوع رولبرینگ برای تحمل همزمان بارهای شعاعی و محوری و همچنین قابلیت جبران ناترازی زاویهای نکتههای برجستهای است که باعث شده تا این مدلهای کروی با وجود قیمت بالاتر در صنایع سنگین کاربردی گسترده و استراتژیک داشته باشند. قیمت رولبرینگ کروی با توجه به سایز محصول، نوع متریال، طراحی بخشهای داخلی و همچنین اعتبار برند متغیر است. این در حالی است که کاملاً تحت تأثیر نوسانات ارزی قرار دارد.
برای خرید رولبرینگ کروی از برندهای معتبر بازار با تضمین اصالت کالا و بهترین قیمت میتوانید از خدمات فروشگاه اینترنتی پیکاتک استفاده کنید. جهت بررسی فنی و ارزیابی شرایط پروژه و همچنین انتخاب از میان انواع محصولات کافی است با کارشناسان فروشگاه اینترنتی پیکاتک تماس گرفته و مشاوره شوید.
