چرخ دنده
چرخ دنده چیست؟
سیستمهای مکانیکی انتقال توان نقش کلیدی برای طراحی ماشینآلات، تجهیزات صنعتی و حمل و نقل دارند. از این میان سیستم چرخ دنده و زنجیر با انتقال قدرت کارآمد، قابلیت اطمینان و دوام بالا، انعطافپذیری در نسبت دندهها و ساختار نسبتا ساده کاربردی گسترده دارد. چرخدندهها اجزای حیاتی در این سیستم انتقال توان هستند.
چرخ دنده وظیفه انتقال نیرو، تغییر نسبت دنده و کنترل سرعت را در سیستم چرخ زنجیر بر عهده دارد. به راحتی میتوان با انتخاب بین دندههای مختلف تطابق سرعت و تبدیل گشتاور را طراحی کرد و حتی یک سیستم تعویض دنده داخلی برای کنترل سرعت را به کار گرفت. این چرخدندهها همگی از دندانههایی برای بهبود درگیری با زنجیر، کاهش صدا، افزایش طول عمر و بهبود عملکرد برخوردار هستند. برای خرید چرخ دنده مناسب سیستم انتقال توان میتوانید از فروشگاه اینترنتی پیکاتک استفاده کنید. این مقاله یک راهنمای جامع برای معرفی، بررسی قابلیتهای کاربردی و نکات خرید انواع چرخ دنده است.
اجزای تشکیل دهنده چرخ دنده
چرخ دندهها محوریت مکانیزم انتقال توان چرخ زنجیر هستند و وظیفه دارند تا با درگیر کردن زنجیر، انتقال نیرو را انجام دهند. ساختار فنی هر چرخدنده به گونهای است که حداکثر کارایی، دوام و انتقال قدرت بدون لغزش را تضمین نماید. ساختار فنی هر چرخ دنده از چندین بخش تشکیل شده است:
بدنه چرخ دنده
بدنه معمولا به شکل یک دیسک یا صفحه گرد است که بر روی محور (هاب) و یا میل لنگ در مرکز سیستم تولید توان دستگاه نصب میشود. این دیسک فلزی را معمولا از آلیاژ فولاد کربنی با استحکام بالا همراه با اضافه کردن عناصری همچون کروم و یا مولیبدین میسازند تا در برابر تنشهای کششی و برشی ناشی از درگیری با زنجیر و نیروهای وارده از محور مقاومت کند.
دندانه ها (Teeth)
دندانهها مهمترین بخش چرخ دنده هستند که باید دقیقا با شکل و اندازه حلقههای زنجیر مطابقت داشته باشند تا درگیری کامل و بدون لغزش فراهم شود. شکل دندانهها به گونهای طراحی میشود که سطح تماس با زنجیر را به حداکثر برساند و در عین حال نقاط تمرکز تنش را کاهش دهد. این دندانهها حتی ممکن است با شیارها یا منحنیهای خاص طراحی شوند که برای هدایت زنجیر هنگام درگیری و کاهش صدا تاثیرگذار است. درباره هر دندانه ذکر دو نکته فنی الزامیاست:
- گام دندانه (Pitch): به فاصله بین مراکز دو دندانه متوالی و یا عمق دندانهها اصطلاحا گام دندانه گفته میشود که باید دقیقا با گام زنجیر یا همان فاصله بین پینهای زنجیر مطابقت داشته باشد. این تطابق گام اساس درگیری صحیح و انتقال قدرت بدون لغزش را فراهم میکند.
- تعداد دندانه ها: تعداد دندانهها تعیین کننده اندازه چرخ دنده و رعایت نسبت دنده نهایی است. دندههایی که بزرگتر هستند، با تعداد دندههای بیشتر میتوانند نیروی بیشتری را با سرعت کم منتقل کنند. این در حالی است که چرخ دندههای کوچکتر با تعداد دندههای کمتر برای سرعتهای بالاتر مناسب هستند.
مرکز چرخ دنده
بخش مرکزی است که برای اتصال سریع، ساده و بدون لغزش به محور یا میل لنگ دستگاه طراحی شده است. این اتصال معمولا از طریق شیارهای خاص (Splines) انجام میشود. این شیارها به شکل موازی در مرکز چرخ دنده طراحی شده تا اتصال قوی و بدون لغزش با محور را برقرار کنند. اما برخی از مدلهای سادهتر با مکانیزم اتصال پیچ و مهرهای به شفت متصل میشوند.
سطوح جانبی و پوششها
انواع چرخ دنده را با سطوح جانبی کاملا صاف و بدون زائده طراحی میکنند تا با صفحات داخلی و خارجی زنجیر درگیر نشده و باعث سایش ناخواسته نشوند. همچنین جهت محافظت بالا از پوششهای نیکل و یا کروم نیز استفاده میکنند. این نوع پوشش نیکل و یا کرومی از زنگ زدگی آلیاژ فولادی دنده جلوگیری میکند.
نقش چرخ دنده در سیستم چرخ زنجیر
دندهها به عنوان محوریت سیستم نقش تعیین کنندهای در مکانیزم انتقال توان چرخ زنجیر دارند. لذا انتخاب اندازه و ابعاد دندانهها برای طراحی سیستم انتقال توان برجسته و حیاتی است، مواردی مانند:
- انتقال نیرو از موتور به سمت دیگر بخشهای دستگاه با استفاده از زنجیر
- قابلیت تغییر و کنترل گشتاور با در نظر گرفتن نسبت دندهها و امکان تنظیم نیرو
- کنترل سرعت سیستم مکانیکی با امکان تغییر اندازه دندهها و شتاب دهی موثر در سیستم مکانیکی
انواع چرخ دنده
برای طراحی سیستم چرخ زنجیر از دندههای مخصوصی استفاده میشود. دندانههایی که کاملا مطابق با جانمایی حلقههای زنجیر طراحی شده تا عملکرد بدون لقی و بدون لغزش برای انتقال توان مکانیکی داشته باشند. انواع چرخ دنده برای طراحی سیستمهای انتقال توان چرخ زنجیر به قرار زیر هستند:
چرخ دندههای استاندارد
رایجترین نوع هستند که برای استفاده با زنجیرهای غلتکی طراحی شده و در بسیاری از سیستمهای انتقال توان مکانیکی کارایی دارند. این نوع چرخ دندهها معمولا دیسکی شکل ساخته میشوند و دندانههایی برای درگیری دقیق و بدون لقی با غلتکها و صفحات داخلی زنجیر دارند و معمولا از جنس فولاد کربنی، استیل آلیاژی و در مواردی چدنی، آلومینیومی و یا پلاستیکهای مقاوم مهندسی شده از قبیل نایلون، تفلون و پلی اتیلن میسازند.
نوع اتصال به محور این دندهها معمولا به شکل سوراخ ساده با اتصال پیچ و مهره یا کوپلینگ جداگانه روی شفت است و عموما برای طراحی سیستم انتقال توان وسایل نقلیه، ماشینآلات صنعتی، نوار نقالهها، پمپها، بالابرها و در کل کار با زنجیرهای ساده غلتکی کارایی دارند.
مزایا
- راندمان نزدیک به 98 درصد
- طول عمر بالا در صورت انتخاب جنس و نگهداری مناسب
- تنوع گسترده در طراحی مدلهای کوچک و بزرگ با تعداد دندانههای کم و زیاد
- قابلیت نصب روی انواع محورها با انواع اتصالات پیچ و مهرهای، بوش و یا کوپلینگ
- ارزان قیمت و مقرون به صرفه برای طراحی سیستمهای مکانیکی ساده

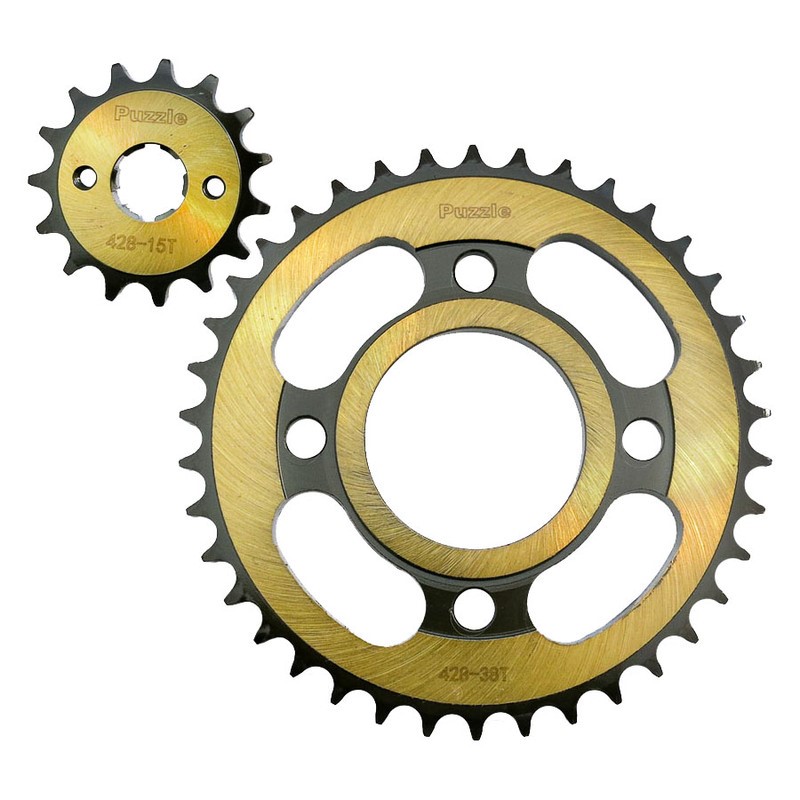

چرخ دندههای هاب
این نوع در واقع بخشی از سیستم توپی چرخ (Hub) است که عموما برای طراحی سیستم انتقال توان در وسایل نقلیه از جمله موتورسیکلتها استفاده میشود. شکل کلی این مدلها به صورت مجموعهای از دندانههایی است که بر روی محفظه توپی چرخ، محور، رول و یا شفت دستگاه نصب شده و خود توپی به عنوان بخشی از چرخ دنده برای انتقال توان از طریق زنجیر عمل میکند. این مدلها را معمولا از فولاد آلیاژی با استحکام بالا میسازند.
مزایا
- قابلیت ادغام با بسیاری از سیستمهای مکانیکی
- طراحی یکپارچه مناسب سیستمهای مدرن با ابعاد کوچک و جمع و جور
- مناسب برای طراحی وسایل نقلیه کوچک مانند دوچرخه و یا موتورسیکلت

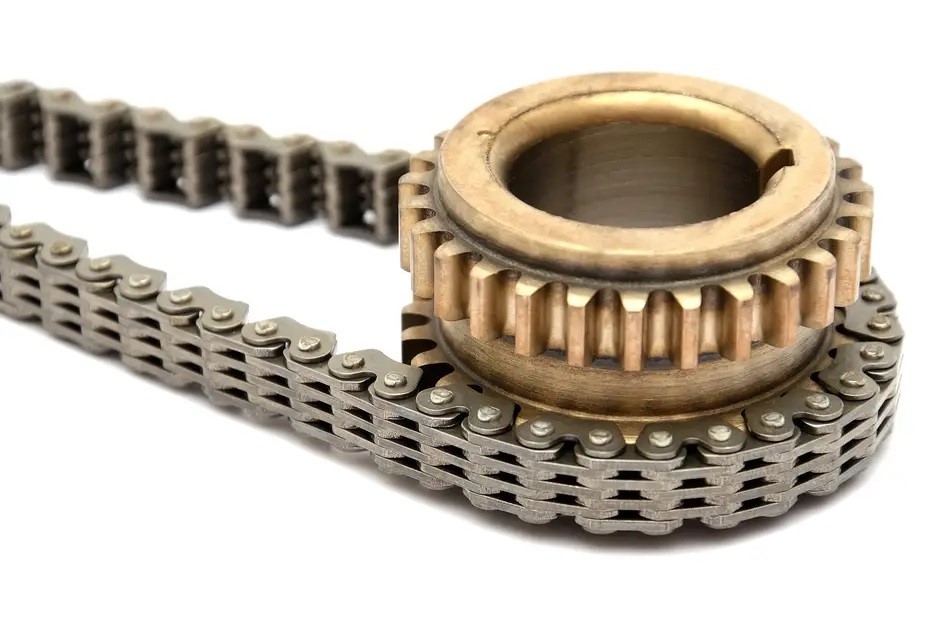

چرخ دندههای تایمینگ
این مدلها برای کاربردهایی طراحی شدهاند که نیاز به همگام سازی دقیق حرکت بین دو یا چند شفت داشته باشیم. در این حالت میتوان از زنجیرهای تایمینگ که دارای دندانههای خاص هستند، استفاده کرد. دنده تایمینگ دارای دندانههایی با پروفیل دقیق مناسب درگیر شدن با زنجیرهای تایمینگ است که معمولا به شکل دندانههای مربعی و یا مستطیلی هستند.

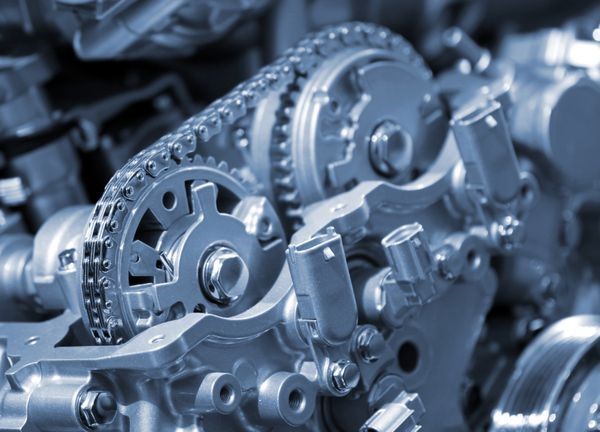

از این مدل چرخ دندهها برای طراحی مکانیزم داخلی موتورهای احتراق و هماهنگی میان میل بادامک و میل لنگ استفاده میکنند. همچنین کاربردی گسترده برای ساخت سیستمهای دقیق رباتیک، دستگاههای CNC و یا پرینترهای صنعتی دارد.
مزایا
- قابلیت همگام سازی دقیق و امکان هماهنگ سازی بین شفتها
- توانایی عالی برای تحمل ضربهها و تنشهای مکانیکی
- دقت بالا در حرکت بدون لقی
- مقاوم در برابر سایش و طول عمر مفید بالا

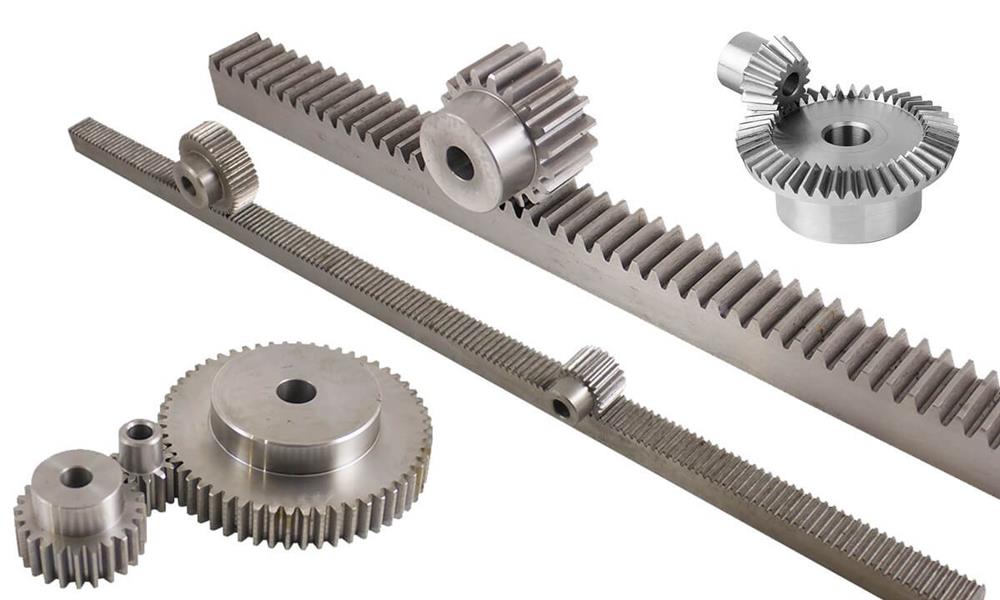

چرخ دندههای پینیون
دندههای پینیون معمولا کوچک هستند و با تعداد دندانههای کمی طراحی میشوند. این مدلها صرفا برای انتقال توان بدون تاثیر در سرعت چرخش شفت و یا تغییر در گشتاور اولیه کارایی دارند و انواع محورها را از طریق زنجیر به دیگر بخشهای مکانیکی متصل میکنند.
قاعدتا برای تغییر سرعت و یا تغییر گشتاور سیستم باید از چرخ دنده بزرگتری استفاده شود. بنابراین از این مدل عموما برای طراحی سیستمهای دنده داخلی، عملکرد دستگاههای دقیق، فرمانها، نوار نقالهها و سیستمهای رباتیکی استفاده میکنند.
مزایا
- انتقال توان بدون تغییر سرعت شفت و یا تغییر گشتاور
- قابلیت طراحی سیستم برای تغییر جهت حرکت
- مناسب انتقال توان به چرخ دندههای بزرگ و کاهنده

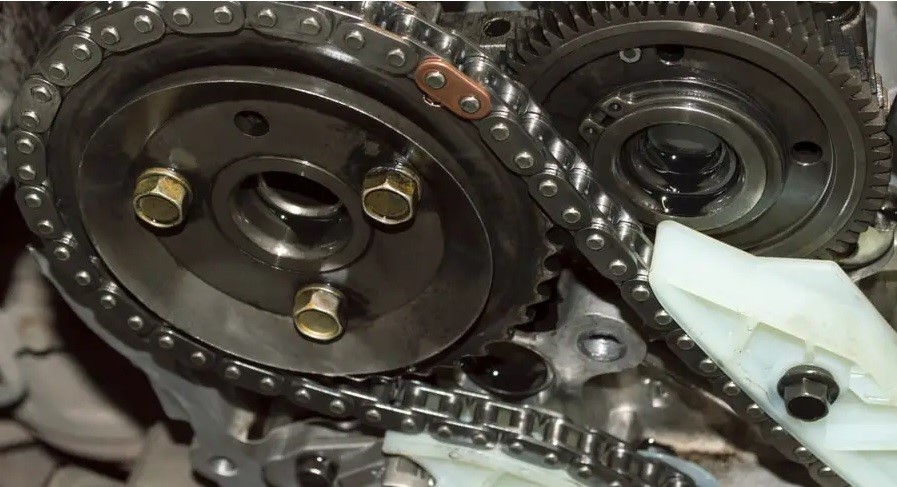

راهنمای خرید چرخ دنده
طراحی و انتخاب چرخ دنده برای اتصال به زنجیر یک فرآیند مهندسی است که نیازمند در نظر گرفتن عوامل متعددی برای اطمینان از عملکرد صحیح، دوام و کارایی سیستم انتقال توان است. یک سیستم مکانیکی چرخ زنجیری زمانی کارآمد است که برای طراحی آن از دندههایی کاملا مطابق با نیاز سیستم، نوع زنجیر و انتقال توان در شرایط عملیاتی استفاده شود. در ادامه مراحل و نکات خرید چرخ دنده برای طراحی یک سیستم چرخ زنجیری را بررسی خواهیم کرد.
گام اول: تعیین نیاز عملکرد سیستم مکانیکی
هنگام انتخاب چرخ دندهها ابتدا و قبل از هر اقدامی باید نیازهای عملکردی سیستم مکانیکی را در نظر بگیرید. در واقع لازم است تا با جزئیات کامل فاکتورهای فنی سیستم انتقال توان را بررسی کنید. مواردی مانند:
- توان انتقالی: حداکثر توانی که باید از طریق سیستم چرخ زنجیر منتقل شود. این توان را براساس کیلو وات (KW) و یا اسب بخار (HP) معرفی کرده و مهمترین عامل تعیین کننده اندازه و جنس چرخ دنده است.
- سرعت دورانی: از مهمترین فاکتورهای فنی برای انتخاب سایز، نوع و تعداد دندانهها است. منظور از سرعت دورانی همان سرعت چرخش شفت محرک و یا شفت متحرک است که چرخ دنده به آن متصل است. این سرعت را براساس دور بر دقیقه (RPM) در نظر میگیرند.
- نسبت دنده (Gear Ratio): این مقدار از تقسیم سرعت شفت محرک به سرعت شفت متحرک محاسبه میشود. برای اندازهگیری نسبت دندهها از تقسیم تعداد دندانههای چرخ متحرک بر تعداد دندانههای چرخ محرک استفاده میکنند. مقدار نسبت دنده بر فاکتورهای فنی از قبیل تعیین سرعت و یا تبدیل گشتاور سیستم انتقال توان تاثیرگذار است و از آن برای بررسی کاهنده و یا افزاینده بودن چرخ دندهها استفاده میکنند.
- مقدار گشتاور (Torque): در هنگام خرید چرخ دنده باید حتما مقدار گشتاور مورد نیاز در شفت خروجی سیستم مکانیکی را بررسی کنید. این مقدار مستقیما با توان و سرعت دورانی سیستم مرتبط است و تعیین میکند که باید از چه نوع دندههایی در چه ابعادی برای طراحی سیستم انتقال توان چرخ زنجیر استفاده شود.
- نوع و اندازه زنجیر: انتخاب دنده کاملا وابسته به نوع زنجیر در سیستم مکانیکی است. برای عملکرد زنجیرهای صنعتی مختلف انواع چرخهای دندانه دار با قابلیت جانمایی دقیق و بدون لقی میان حلقههای زنجیر طراحی شده است. قاعدتا هنگام بررسی انواع چرخ دنده باید نوع زنجیر به کار رفته در سیستم را بررسی کرده و مطمئن شوید که هر دو از نظر استاندارد طراحی ISO و یا ANSI و همچنین از نظر سایز یکسان و سازگار هستند.
گام دوم: انتخاب نوع چرخ دنده و پیکربندی سیستم
در گام بعدی باید درباره نوع دنده و تعداد آنها برای طراحی سیستم مکانیکی چرخ زنجیر تصمیمگیری کنید. در سیستمهای معمولی نهایتا از دو عدد چرخ دنده محرک و متحرک و زنجیر متصل میان آنها استفاده میکنند، اما در برخی از کاربردهای خاص و یا سیستمهای صنعتی چند محوره برای انتقال توان در میان واحدهای مختلف ممکن است از دندههای میانی برای کنترل کشش زنجیر تا تغییر جهت حرکت استفاده شود. انتخاب نوع اتصالات، نوع و تعداد چرخ دندهها و حتی جهت گیری آنها برای اتصال زنجیر و تعریف جهت چرخش سیستم مکانیکی در این مرحله انجام میشود.
گام سوم: محاسبات طراحی اولیه
پس از آنکه نوع و تعداد دندههای مورد نیاز سیستم را بررسی کردید، حالا وقت آن است که محاسبات طراحی اولیه را انجام داده و محصولی کاملا مطابق با شرایط طراحی سیستم مکانیکی تهیه کنید. برای این کار به محاسبه حداقل سه فاکتور فنی کلیدی نیاز دارید:
- تعیین تعداد دندهها: ابتدا باید براساس نسبت دنده مورد نیاز و اندازه زنجیر تعداد دندانههای مورد نیاز هر دنده را تعیین کنید. معمولا سیستمهای مکانیکی چرخ زنجیر را به شکلی طراحی میکنند که تعداد دندههای چرخ محرک از تعداد دندههای چرخ متحرک کمتر باشد.
- محاسبه طول زنجیر: در ادامه باید سایز چرخ دنده را بر اساس طول زنجیر مورد نیاز سیستم مکانیکی محاسبه کنید. طول زنجیر مورد نیاز به فاصله بین مراکز شفتها و تعداد دندانههای هر دو چرخ دنده بستگی دارد. البته در اینباره باید از استانداردهای مهندسی شده، جداول و فرمولهای دقیق برای محاسبه طول زنجیر استفاده شود.
- محاسبه تنش زنجیر: محاسبه تنش یکی دیگر از فاکتورهای کلیدی انتخاب و خرید چرخ دنده است. تنش اولیه همان نیروی اعمال شده از سمت زنجیر است و تنش دینامیکی از سمت بار وارد میشود. برای محاسبات تنش زنجیر نیز جداول و استانداردهای مهندسی شده پیش بینی شده است. این محاسبات برای اطمینان از عدم لغزش زنجیر و جلوگیری از بارگذاری بیش از حد بر روی یاتاقانها و شفتها کارایی دارد.

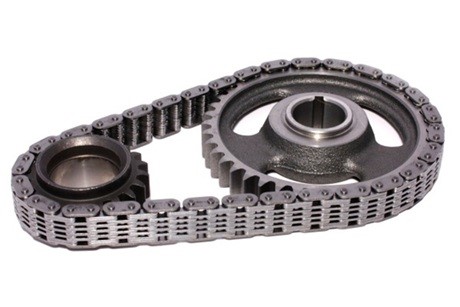

گام چهارم: انتخاب جنس و ویژگیهای سختکاری شده
در گام بعدی باید یک دنده با استحکام بدنه کافی و ویژگیهای ایدهآل سختکاری شده را تهیه نمایید. برای طراحی دستگاههای معمولی تهیه چرخدندههای فولاد کربنی کافی است. اما برای بارهای سنگینتر که به مقاومت بیشتری نیاز دارند، بهتر است از فولاد آلیاژی استفاده کنید.
همچنین برای طراحی سیستمهای مکانیکی در محیطهای مرطوب، بهداشتی و یا محیطهای اسیدی و خورنده استفاده از چرخ دنده استیل را توصیه میکنیم. در بهترین حالت توصیه میکنیم که چرخ با دندانههای سختکاری شده و مقاوم در برابر سایش با پوشش نیکلی یا کرومی تهیه کنید.
گام پنجم: تحلیل بارگذاری و ایمنی
این مرحله برای اطمینان از تهیه محصول کاملا مطابق با شرایط بارگذاری سیستم مکانیکی است. قاعدتا به چرخ دندهای نیاز دارید که توانایی کار طولانی و تحمل بارهای دائمی و ضربهای سیستم مکانیکی مورد نظر را در هر شرایطی داشته باشد. لذا باید در این مرحله حتما فاکتورهای فنی از قبیل تحلیل تنش، ضریب اطمینان و تحلیل سایش انجام شود.
- تحلیل تنش: به محاسبه تنشهای وارد شده بر دندانهها اعم از تنشهای خمشی و یا برشی گفته میشود. در اینباره لازم است تا از اطلاعات مستند شده در جداول مهندسی برای محاسبه دقیق تنش استفاده کنید.
- ضریب اطمینان: انتخاب ضریب اطمینان مناسب براساس اهمیت کاربرد، ماهیت بار از نوع ثابت یا ضربهای و شرایط عملیاتی سیستم مکانیکی است. در هر صورت دندهای تهیه کنید که ضریب اطمینان آن در محدوده 1.5 تا 3 و حتی بیشتر باشد.
- تحلیل سایش: یک تحلیل فنی برای تخمین عمر مفید دنده بر اساس سرعت لغزش، بار، نوع روانکاری و سختی سطحی است. در هنگام طراحی دستگاه و سیستم انتقال توان چرخ زنجیر به این تحلیل فنی نیاز دارید.
گام ششم: انتخاب هندسی دندانهها
در این مرحله از خرید چرخ دنده لازم است که نوع و هندسه طراحی دندانهها را ارزیابی نمایید. شکل این دندانهها باید با دقت و بر اساس استاندارد زنجیر انتخاب شوند. در غیر این صورت چرخ دنده توانایی درگیری نرم با زنجیر را ندارد و عملا سیستم مکانیکی قادر به عملکرد با راندمان مطلوب نیست.
در شرایط عادی و برای طراحی سیستمهای معمول مکانیکی از دندانهها با زاویه فشار 25 درجه استفاده میکنند. در موارد خاصتر باید نوع پروفیل دندانهها را براساس جداول مهندسی و مطابق با استانداردهای ISO و یا ASNI تهیه کنید.
گام هفتم: بررسی نکات تکمیلی
برای انتخاب هر نوع چرخ دنده علاوه بر محاسبات اصلی و اندازه گیریهای دقیق فنی لازم است تا چندین نکته تکمیلی اما مهم را در نظر بگیرید. ارزیابی نوع روانکاری سیستم از نوع گیریسی یا روغن برای کاهش اصطکاک، جلوگیری از سایش و رفع اتلاف انرژی بین زنجیر و چرخ دنده یکی از این موارد حیاتی است.
در عین حال میتوانید از نرمافزارهایی مانند CAD/CAE برای مدلسازی سه بعدی و تحلیل تنش یا اعوجاج نیز استفاده کنید. در پایان نیز حتما عوامل محیطی اعم از وجود گرد و غبار، هوای همیشه مرطوب، مواجهه با محیطهای اسیدی یا خورنده را در نظر داشته باشید.
استانداردهای طراحی چرخ دنده
بررسی تمام گامهای قید شده در بخش قبلی هنگام خرید چرخ دنده برای انتقال توان از طریق زنجیر الزامیاست. اما در نهایت باید محصول کاملا مطابق با استانداردهای معتبر و بینالمللی را تهیه کنید. استانداردهای مرتبط با طراحی چرخ زنجیرها در چند مجموعه اصلی تعریف شدهاند، مواردی مانند:
- ANSI/ASME B29.1: استاندارد مربوط به زنجیرهای غلتکی و ارزیابی ابعاد دندانه چرخ زنجیرها
- ANSI/ASME B29.2: استاندارد مربوط به طراحی چرخ زنجیرهای سنگین (Heavy Duty)
- ANSI/ASME B29.7 : استاندارد مربوط به طراحی چرخ زنجیرهای آرام کار (Silent)
- ISO 6.6: استاندارد بینالمللی زنجیرهای غلتکی و ابعاد چرخ زنجیرهای مربوطه ( معادل 1)
- ISO 6.66: استاندارد بررسی تلرانسها و دقت ساخت چرخ زنجیرها
- ISO 1.823: روشهای استاندارد محاسبه عمر خستگی دندانههای چرخ زنجیر
- DIN 8187: استاندارد طراحی زنجیرها و چرخ دندهها سری اروپایی
- DIN 8188: استاندارد طراحی زنجیرها و چرخ دندهها سری آمریکایی
بهترین برندهای تولید کننده چرخ دنده
در سطح بازار ایران انواع چرخ زنجیرها محصول برندهای مختلف از تولید کارگاهی تا کارخانهای عرضه شده است. اما باید محصولی را تهیه کنید که کاملا مطابق با استانداردهای بینالمللی ASME، ISO و یا DIN طراحی شده باشد. برای تهیه چرخ دنده استاندارد محصول برندهای معتبر بازار میتوانید از خدمات فروشگاههای معتبر مانند فروشگاه اینترنتی پیکاتک استفاده کنید. بهترین برندهای تولید کننده این صنعت نیز به قرار زیر هستند:
- Tsubaki ساخت ژاپن
- Renold ساخت انگلستان
- Rexnord ساخت آمریکا
- SKF ساخت سوئد
- Kettenwulf ساخت آلمان
- Lwis ساخت آلمان
قیمت چرخ دنده
قیمت چرخ زنجیرها در بازه مشخص و ثابتی قرار نمیگیرد و معمولا با توجه به عواملی همچون جنس، تعداد دندانهها، سایز، استاندارد ساخت و برند سازنده ارزیابی خواهد شد. معمولا چرخ زنجیرهای ساخته شده از فولاد کربنی ارزانترین مدلها هستند. اما به کارگیری فولاد با عملیات حرارتی شده و یا فولاد آلیاژی مانند استنلس استیل قیمت نهایی محصول را بالاتر میبرد. همچنین افزایش دندانهها با در نظر گرفتن بزرگ شدن قطر و ضخامت چرخ دنده نیز در افزایش قیمت چرخ دنده نقش دارد.
سریهای تولید شده با رعایت استانداردهای بینالمللی ANSI و یا DIN معمولا با قیمت مناسب تر در مقایسه با نسخههای دقیق و سفارشی عرضه میشوند. در این میان محصول برخی برندها از قبیل SKF و یا Renold و... نیز جایگاه برجستهای در بازار دارند.
البته برای خرید چرخ دنده با تضمین اصالت کالا با بهترین قیمت در سراسر کشور میتوانید از خدمات فروشگاه اینترنتی پیکاتک استفاده کنید. کافی است با کارشناسان پیکاتک جهت مشاوره فنی تماس گرفته و برای بررسی انواع محصولات مطابق با شرایط پروژه و انتخاب بهترین نوع چرخ دنده مشاوره شوید.
