کابل ابزار دقیق چیست؟



کابل ابزار دقیق نوعی کابل صنعتی است که برای انتقال سیگنال‌های اندازه‌گیری و کنترل میان تجهیزات ابزار دقیق و سامانه‌های کنترلی استفاده می‌شود. این کابل‌ها در اتصال تجهیزاتی مانند ترانسمیتر فشار، حسگر دما، فلومتر و کنترلر کاربرد دارند و با توجه به نوع سیگنال و شرایط نصب، در ساختارهای مختلف تولید می‌شوند.

کابل ابزار دقیق معمولاً از رشته‌ها یا زوج‌های عایق‌شده تشکیل می‌شود و در بسیاری از مدل‌ها برای کاهش تأثیر تداخل الکترومغناطیسی از شیلد استفاده می‌شود. انواع کابل ابزار دقیق از نظر تعداد زوج، سطح مقطع، نوع عایق، شیلد و وجود زره با یکدیگر تفاوت دارند.

برای خرید کابل ابزار دقیق، باید نوع سیگنال، طول مسیر، شرایط محیطی و مشخصات فنی کابل بررسی شود. انتخاب درست کابل به انتقال قابل اعتماد سیگنال و کاهش مشکلات ناشی از نویز و افت ولتاژ کمک می‌کند.

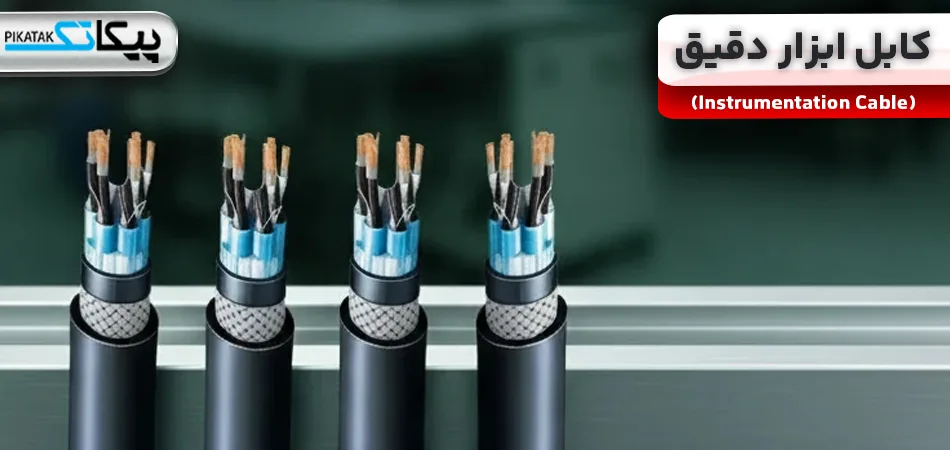

ساختار و اجزای کابل ابزار دقیق



کابل ابزار دقیق می‌تواند به‌صورت تک‌زوج، چندزوج یا آرایش‌های دیگر متناسب با کاربرد ساخته شود که هر زوج شامل دو رشته هادی عایق شده می‌باشد. این رشته‌ها به‌منظور کاهش نویز به‌صورت زوج‌های تابیده (Twisted Pair) طراحی می‌شوند. اغلب کابل‌های ابزار دقیق دارای شیلد (Screen) و فویل برای محافظت الکترومغناطیسی هستند.

اجزای اصلی عبارت‌اند از:

  1. هادی (Conductor): معمولاً از مس قلع‌اندود یا مس آنیل شده (Annealed Copper) ساخته می‌شود.
  2. عایق (Insulation): با موادی نظیر PVC، PE، XLPE یا FEP پوشش داده می‌شود تا مقاومت حرارتی و دی‌الکتریک مناسب فراهم شود.
  3. شیلد و فویل (Shield & Foil): برای کاهش نویز القایی و میدان‌های الکتریکی.
  4. روکش خارجی (Outer Sheath): معمولاً از PVC یا مواد مقاوم در برابر شعله، UV و مواد شیمیایی ساخته می‌شود.



نقش شیلد در عملکرد کابل ابزار دقیق



وجود شیلد در کابل ابزار دقیق یکی از مهم‌ترین عوامل تمایز آن از کابل‌های برق معمولی است. شیلد می‌تواند از نوع فویلی (Overall Foil Shield)، بافته‌شده (Braid Shield) یا ترکیبی از هر دو باشد. این پوشش با جذب یا بازتاب میدان‌های الکترومغناطیسی، از تداخل سیگنال جلوگیری کرده و انتقال داده را با پایداری بالا ممکن می‌کند.



تفاوت شیلد کلی و شیلد زوجی در کابل ابزار دقیق



در کابل ابزار دقیق شیلددار، نوع و آرایش شیلد نقش مهمی در کاهش تأثیر تداخل الکترومغناطیسی دارد. شیلد کلی تمام زوج‌های کابل را در بر می‌گیرد، در حالی که در کابل‌های دارای شیلد زوجی، هر زوج به‌صورت جداگانه محافظت می‌شود.

شیلد کلی برای کاهش تأثیر تداخل خارجی کاربرد دارد. شیلد زوجی نیز می‌تواند به کاهش تداخل میان مدارهای مجاور کمک کند. در بعضی کابل‌ها از ترکیب هر دو ساختار استفاده می‌شود.

انتخاب نوع شیلد باید بر اساس حساسیت سیگنال، تعداد زوج‌ها، مسیر کابل‌کشی، منابع نویز و الزامات پروژه انجام شود.



نوع شیلد

ساختار

نکته انتخاب

شیلد کلی

یک پوشش مشترک اطراف مجموعه زوج‌ها

مناسب برای کاهش تأثیر تداخل خارجی

شیلد زوجی

پوشش جداگانه برای هر زوج

قابل بررسی برای کاهش تداخل بین مدارهای مجاور

شیلد زوجی و کلی

ترکیب دو ساختار

مناسب پروژه‌هایی که به حفاظت بیشتر در برابر انواع تداخل نیاز دارند



انواع کابل ابزار دقیق بر اساس نوع شیلد



  1. کابل فویلی (Individual & Overall Foil Shield): برای محیط‌های با نویز کم تا متوسط.
  2. کابل شیلد بافته (Braid Shield): مناسب برای محیط‌های صنعتی با سطح بالای نویز الکترومغناطیسی.
  3. کابل ترکیبی (Foil + Braid): بیشترین سطح محافظت در محیط‌های پالایشگاهی، پتروشیمی و نیروگاهی.



انواع کابل ابزار دقیق بر اساس عایق



  1. PVC (پلی‌وینیل کلراید): اقتصادی، مقاوم به رطوبت، مناسب محیط‌های داخلی.
  2. XLPE (پلی‌اتیلن کراسلینک): مقاومت حرارتی بالا و افت سیگنال کمتر.
  3. PE (پلی‌اتیلن): کارایی بالا در سیگنال‌های فرکانس پایین.
  4. FEP و PTFE: مقاوم در برابر مواد شیمیایی و دماهای بالا، اغلب در محیط‌های خطرناک (Hazardous Area) استفاده می‌شوند.



انواع کابل ابزار دقیق بر اساس آرایش زوج‌ها



کابل‌های ابزار دقیق در قالب آرایش‌های زیر دسته‌بندی می‌شوند:

  • Single Pair: برای انتقال سیگنال یک تجهیز مانند یک ترانسمیتر فشار.
  • Multi Pair: برای سیستم‌های کنترلی چند سیگنال؛ مثلاً ۴، ۸، ۱۲، ۲۴ یا بیشتر.
  • Triad Type: شامل سه رشته به‌جای دو رشته برای کاربردهای خاص مانند سیستم‌های جریان سه‌فاز کنترلی.



انواع کابل ابزار دقیق بر اساس استاندارد و محیط



  1. کابل ابزار دقیق ضد شعله (Flame Retardant): مقاوم در برابر گسترش آتش.
  2. کابل ابزار دقیق مقاوم در برابر آتش (Fire Resistant): حفظ انتقال داده در حین حریق.
  3. کابل ابزار دقیق ضد رطوبت (Moisture Resistant): مناسب محیط‌های مرطوب و زیرزمینی.
  4. کابل ابزار دقیق ضد ‌نویز و ضد زنگ: طراحی‌شده برای عملکرد بلندمدت در محیط‌های خورنده (Corrosive).
  5. کابل‌های دارای تأییدیه ATEX یا IECEx: مناسب مناطق مستعد انفجار مانند پالایشگاه‌ها و پتروشیمی‌ها.



کاربردهای کابل ابزار دقیق



کابل ابزار دقیق برای انتقال سیگنال‌های اندازه‌گیری و کنترل در سیستم‌های اتوماسیون صنعتی استفاده می‌شود. این کابل‌ها ارتباط میان تجهیزات نصب‌شده در فرایند و سامانه‌های کنترل را برقرار می‌کنند.

از کاربردهای مهم کابل ابزار دقیق می‌توان به انتقال سیگنال ترانسمیتر دما و ترانسمیتر فشار، اتصال تجهیزات اندازه‌گیری سطح و جریان، ارتباط حسگرها با تابلوهای کنترل و انتقال سیگنال در سیستم‌های پایش صنعتی اشاره کرد.

این کابل‌ها در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، کارخانه‌های فولاد و سیمان و تأسیسات آب و فاضلاب کاربرد دارند. نوع کابل باید با مشخصات سیگنال، طول مسیر، شرایط محیطی و الزامات نصب سازگار باشد.



راهنمای خرید کابل ابزار دقیق



برای خرید کابل ابزار دقیق، ابتدا باید نوع سیگنال، تعداد مدارهای موردنیاز، طول مسیر و شرایط نصب مشخص شود. کابل مناسب برای انتقال سیگنال یک ترانسمیتر ممکن است با کابل موردنیاز برای ارتباط چند تجهیز در یک مسیر مشترک متفاوت باشد.

تعداد زوج‌ها، سطح مقطع هادی، نوع شیلد، جنس عایق و روکش، وجود زره و مشخصات الکتریکی از مهم‌ترین معیارهای انتخاب کابل ابزار دقیق هستند. در محیط‌هایی که کابل در معرض ضربه یا فشار مکانیکی قرار دارد، استفاده از کابل زره‌دار می‌تواند ضروری باشد؛ در حالی که برای مسیرهای محافظت‌شده، کابل بدون زره نیز ممکن است پاسخ‌گوی نیاز باشد.

هنگام انتخاب کابل ابزار دقیق شیلددار، نحوه اتصال شیلد و زمین کردن آن نیز باید مطابق طراحی سیستم انجام شود. انتخاب کابل تنها بر اساس تعداد زوج یا قیمت می‌تواند باعث ناسازگاری با شرایط واقعی پروژه شود.

  1. نوع سیگنال: آنالوگ یا دیجیتال (۴–۲۰ میلی‌آمپر، RS485، HART).
  2. طول مسیر: طول زیاد به کابل با تلفات پایین‌تر نیاز دارد.
  3. شرایط محیطی: دما، رطوبت، مواد شیمیایی و احتمال حریق.
  4. استاندارد کابل: با IEC 60092، BS 5308 یا IS/BS تعهد داشته باشد.
  5. نوع شیلد: با توجه به سطح نویز محیط انتخاب شود.
  6. مقاومت الکتریکی و ظرفیت خازنی: باید پایین باشد تا افت سیگنال حداقل شود.



مشخصات مهم در انتخاب کابل ابزار دقیق



معیار انتخاب

توضیحات

نوع سیگنال

آنالوگ یا دیجیتال، مطابق مشخصات تجهیزات

تعداد زوج‌ها

متناسب با تعداد مدارها و ظرفیت رزرو پروژه

سطح مقطع هادی

بر اساس طول مسیر، جریان و افت ولتاژ مجاز

جنس هادی

مطابق مشخصات فنی و الزامات پروژه

نوع شیلد

کلی، زوجی یا ترکیبی بر اساس شرایط تداخل

نوع عایق

متناسب با مشخصات الکتریکی و دمای کاری

جنس روکش

متناسب با رطوبت، مواد شیمیایی و شرایط محیطی

وجود زره

بر اساس احتمال آسیب مکانیکی و روش نصب

ولتاژ نامی

متناسب با الزامات مدار و استاندارد کابل

مشخصات الکتریکی

مقاومت، ظرفیت خازنی و سایر پارامترهای موردنیاز سیگنال

استاندارد ساخت

مطابق مشخصات پروژه و مدارک سازنده



نگهداری و بازرسی کابل ابزار دقیق



بازرسی‌های دوره‌ای جهت جلوگیری از خرابی کابل بسیار ضروری است. لازم است سلامت فیزیکی، شیلد، اتصالات و ارتینگ به‌طور منظم بررسی شود. شکستگی یا زنگ‌زدگی در محل اتصال می‌تواند موجب تداخل سیگنال و خطای اندازه‌گیری شود. استفاده از گلندهای ضد انفجار و ترمینال‌های عایق‌دار نیز از الزامات نصب در محیط‌های صنعتی است.



خرید کابل ابزاردقیق از فروشگاه پیکاتک



فروشگاه ابزار دقیق پیکاتک به‌عنوان تأمین‌کننده تخصصی تجهیزات ابزار دقیق و کابل‌های صنعتی، مجموعه‌ای متنوع از کابل‌های فویلی، شیلددار، ضد شعله و مقاوم از برندهای معتبر داخلی و خارجی را ارائه می‌دهد. کابل‌ها با تائیدیه‌های BS 5308، IEC 60092، IS 1554 و گارانتی اصالت عرضه می‌شوند. کارشناسان فنی پیکاتک آماده‌اند تا بر اساس محیط عملیاتی و نوع سیگنال، بهترین گزینه را به شما معرفی کنند. برای مشاوره خرید با ما تماس بگیرید.
