رولبرینگ سوزنی

رولبرینگ سوزنی برای تحمل بارهای سنگین در فضاهای کوچک و محدود طراحی شده است. این رولبرینگ‌ها می‌توانند حرکت دورانی ظریف، دقیق و در عین حال کنترل شده برای هر نوع دستگاه حساس صنعتی را فراهم آورند. اما در مواجهه با آلودگی‌های محیطی و یا ناهمترازی محورها شدیدا حساس هستند.

رولبرینگ‌های سوزنی را باید نوع مینیاتوری شده از مدل‌های بزرگ استوانه‌ای معرفی کنیم. در ساختار این نوع رولبرینگ از غلتک‌های باریک و بلند شبیه به سوزن با قطر بسیار کم استفاده شده است. لذا می‌توانند در فضایی کوچک بار شعاعی قابل توجه را تحمل کرده و حرکت دورانی دقیق را تولید نمایند.

از این مدل‌های سوزنی عموما برای طراحی میل‌لنگ خودروها، پمپ‌های هیدرولیکی، کمپرسورهای کوچک و هر نوع اتصال دورانی در فضاهایی با شعاع محدود استفاده می‌کنند. این مقاله یک راهنمای کامل برای معرفی، بررسی کاربردها و قابلیت‌های فنی به همراه نکات خرید رولبرینگ سوزنی است.

رولبرینگ سوزنی چیست؟

انواع رولبرینگ سوزنی نوع خاصی از یاتاقان‌های غلتشی هستند که با نسبت قطر به طول غلتک‌ها تعریف می‌شوند. در ساختار این یاتاقان‌ها از غلتک‌هایی با قطر بسیار کم شبیه به سوزن استفاده شده است. قطر غلتک‌ها معمولا بین 1.5 الی 5 میلیمتر و طول آنها حداقل 3 الی 10 برابر قطرشان است.

نسبت ابعادی طول به قطر غلتک معیار کلیدی برای طراحی و قابلیت‌های کاربردی یاتاقان‌های سوزنی است. برخلاف رولبرینگ‌های استوانه‌ای که طول و قطر غلتک‌ها تقریبا یکسان است، در این مدل‌های سوزنی طول غلتک ممکن است تا ده برابر قطر آن باشد و از تعداد بسیار زیاد آنها در فضای حلقوی بین رینگ‌ها استفاده شود. اما تماس غلتک‌های سوزنی با رینگ‌ها به شکل خطی است. این یاتاقان‌های سوزنی ظرفیت باربری بالا در فضای محدود با ارتفاع مقطع بسیار کم دارند. همچنین در مقایسه با ابعاد کوچک از قابلیت تحمل عالی بارهای ضربه‌ای برخوردار بوده و به راحتی در هر فضای محدودی نصب می‌شوند.

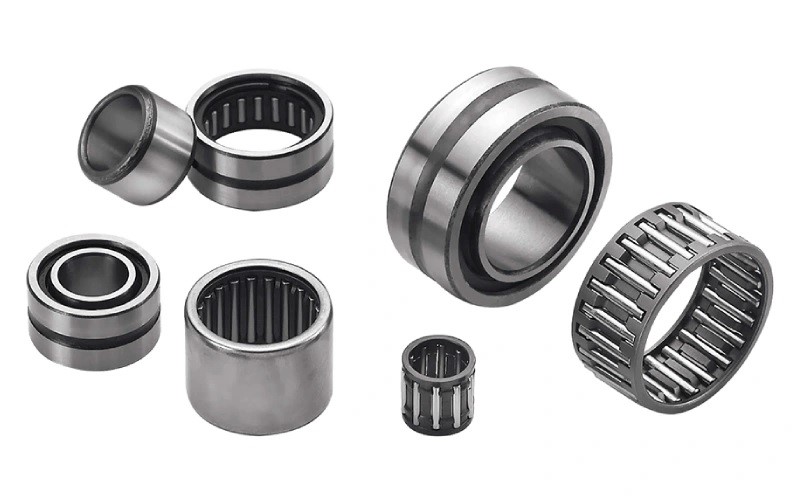

انواع رولبرینگ سوزنی

ساختار طراحی انواع یاتاقان سوزنی یکسان است و در همگی آنها از غلطک‌های باریک و بلند شبیه به سوزن در میان رینگ داخلی و خارجی استفاده ‌شده است. با این ‌حال مدل‌های متنوع این رولبرینگ‌ها در بازار موجود است که هر کدام از آنها کاربردی تخصصی و منحصر به ‌فرد دارند:

رولبرینگ سوزنی با رینگ داخلی و خارجی

متداول‌ترین نوع است که دقیقاً مشابه با رولبرینگ‌های استوانه‌ای اما در ابعاد کوچکتر طراحی می‌شوند. این مدل‌ها دارای رینگ‌های داخلی و خارجی مانند رولبرینگ استوانه‌ای هستند و تمام غلتک‌های سوزنی همراه با قفسه داخل فضای رینگ‌ها می‌غلتند. از این مدل عموماً برای طراحی ماشین‌آلات با کاربرد‌های دقیق و سرعت متوسط استفاده می‌کنند.

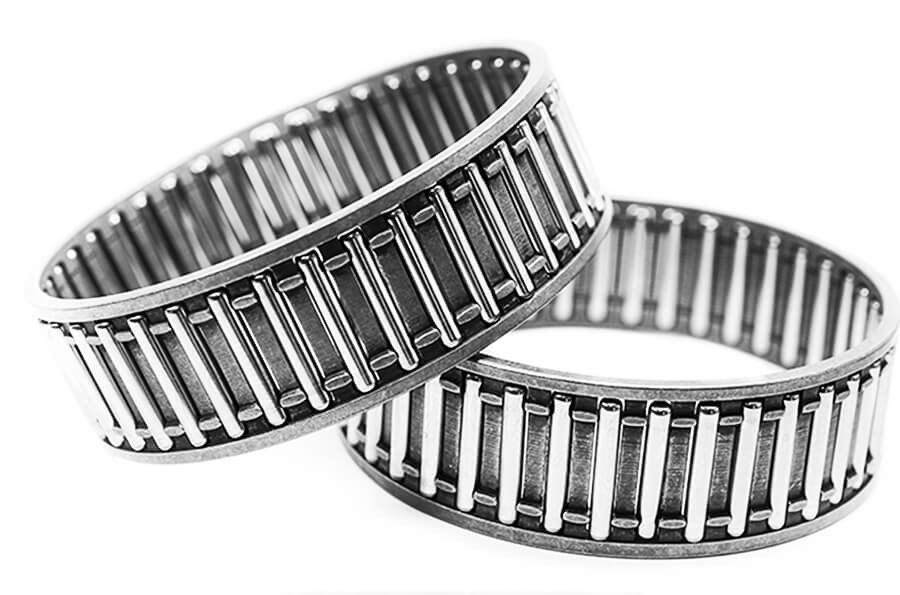

رولبرینگ سوزنی با غلتک‌های آزاد

این مدل شبیه رولبرینگ‌های معمولی است، با این تفاوت که در طراحی آن از رینگ‌های داخلی و خارجی استفاده نشده است. بلکه تمام غلتک‌های سوزنی داخل قفسه قرار دارند. قفسه یک بخش درونی برای جانمایی غلتک‌ها در فواصل منظم است که در این مدل وظیفه نگهداری از غلتک‌ها دور شفت را نیز بر عهده دارد. ساختار این نوع رولبرینگ فقط مجموعه‌ای از قفسه و سوزن بدون رینگ است که مستقیم در فضای بین شفت و محفظه نصب می‌شوند.

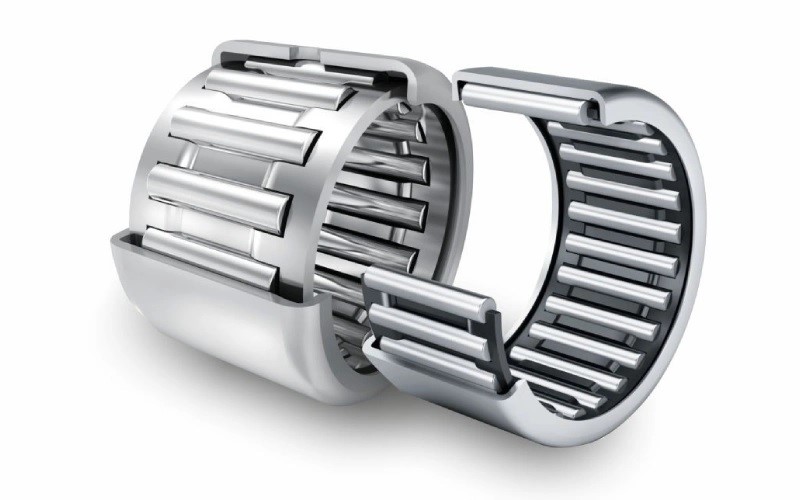

رولبرینگ سوزنی با قفسه

در ساختار این نوع رولبرینگ از یک پوسته فولادی نازک، سبک و ارزان ‌قیمت برای نگهداری از غلتک‌ها در فواصل منظم استفاده‌ شده است. این مدل‌های سوزنی با قفسه برای کاربردهای عمومی‌ و بار متوسط مناسب هستند.

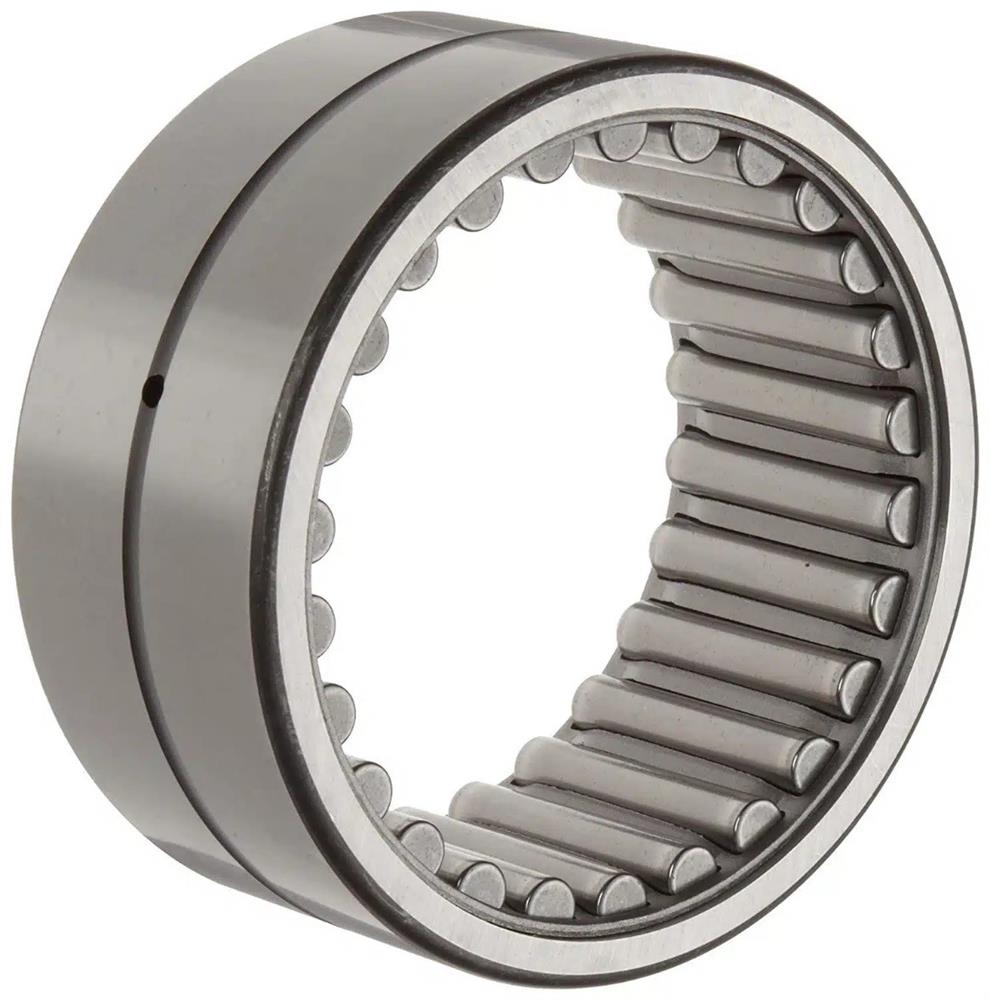

رولبرینگ سوزنی بدون قفسه

در ساختار این نوع یاتاقان سوزنی هیچ قفسه‌ای برای نگهداری غلتک‌ها در فواصل منظم وجود ندارد. تمام غلتک‌های سوزنی کنار هم در فضای میان رینگ‌ها جاسازی شده‌اند. حذف قفسه باعث می‌شود تا از غلطک‌های سوزنی بیشتری استفاده شود و ظرفیت باربری رولبرینگ افزایش پیدا کند. اما در مقابل اصطکاک افزایش پیدا کرده و سرعت دوران رولبرینگ کمتر است. از این مدل‌های بدون قفسه عموماً برای طراحی سیستم‌های مکانیکی با حرکت‌های نوسانی و یا سیستم‌های مکانیکی با بارهای ضربه‌ای استفاده می‌کنند.

ویژگی‌ های فنی رولبرینگ سوزنی

رولبرینگ‌های سوزنی هرگز نمی‌توانند جایگزین مدل‌های بزرگ و قدرتمند استوانه‌ای و یا کروی باشند. ماهیت طراحی و ساختار این نوع رولبرینگ برای استفاده در تجهیزات سبک، کوچک و حساس است. با این ‌حال انواع رولبرینگ سوزنی ویژگی‌های فنی منحصر به ‌فردی نیز دارند که به قرار زیر بررسی می‌کنیم:

🔹ظرفیت باربری در فضای محدود

مهمترین ویژگی فنی انواع رولبرینگ‌های سوزنی، نسبت تحمل بار زیاد در حجم کوچک است. در فضاهایی که ارتفاع مقطع (ضخامت) بسیار محدود است، این یاتاقان‌ها می‌توانند بارهای قابل‌ توجهی را تحمل کنند. این بدان معنی است که رولبرینگ سوزنی در فضای شعاعی محدود به‌ مراتب قوی‌تر از هر نوع یاتاقان غلتشی دیگری است. اما در کل برای بارهای شعاعی خالص و یا بار ترکیبی به شکلی که بار محوری محدودی وجود دارد، مناسب هستند.

🔹ارتفاع مقطع بسیار کم

رولبرینگ‌های سوزنی کمترین ارتفاع مقطع (ضخامت) را در میان تمام یاتاقان‌های غلتشی دارند. این ویژگی باعث می‌شود تا شفت‌ها با قطر بزرگتر در همان فضای خارجی استفاده ‌شده و بتوان دستگاه‌های مکانیکی را در ابعاد کوچکتری طراحی کرد. همچنین ضخامت کمتر برای استفاده در فضاهای محدود مناسب است.

🔹سرعت رولبرینگ سوزنی

سرعت قابل تحمل در رولبرینگ‌های سوزنی معمولاً کمتر از بسیاری از انواع بلبرینگ‌ها و برخی رولبرینگ‌های استوانه‌ای است. علت اصلی این موضوع سطح تماس خطی غلتک‌های سوزنی با رینگ‌ها و همچنین تعداد زیاد غلتک‌ها در فضای داخلی یاتاقان است که می‌تواند باعث افزایش اصطکاک و تولید حرارت در سرعت‌های بالا شود.

با این حال نوع طراحی رولبرینگ سوزنی تأثیر مستقیمی بر سرعت مجاز آن دارد. مدل‌های دارای قفسه به دلیل حفظ فاصله منظم بین غلتک‌ها و کاهش تماس مستقیم آنها با یکدیگر، اصطکاک کمتری ایجاد می‌کنند و در نتیجه برای سرعت‌های متوسط تا نسبتاً بالا مناسب‌تر هستند.

مزایای رولبرینگ سوزنی

• طراحی فوق‌العاده فشرده و کم ارتفاع
• توانایی تحمل بار قابل توجه در فضای کم
• توانایی عالی برای تحمل بارهای ضربه‌ای و شوک‌های مکانیکی
• تعداد زیادی غلتک سوزنی و توزیع یکنواخت بار روی سطح بیشتر
• قیمت نسبتا اقتصادی در مقایسه با دیگر یاتاقان‌ها

معایب رولبرینگ سوزنی

انواع یاتاقان سوزنی با وجود طراحی کوچک مناسب برای کار در فضاهای باریک دارای محدودیت‌هایی نیز هستند. مواردی مانند:

• حساسیت شدید به آلودگی: فاصله میان اجزای این رولبرینگ‌ها بسیار کم است و ورود هر نوع ذرات ریز و حتی گرد و غبار به داخل آنها خطرناک است و باعث استهلاک زود هنگام یاتاقان می‌شود.
• حساس به ناترازی محورها: این رولبرینگ‌ها ساختاری مینیاتوری و بسیار ظریف دارند و هر نوع ناترازی محورها باعث ایجاد تنش بسیار زیادی در غلتک‌های سوزنی می‌شود.
• نیاز به روانکاری مداوم: اصطکاک داخلی قطعات رولبرینگ سوزنی زیاد است و باید همواره روغن‌کاری شود. از طرفی به روغن‌های مرغوب، باکیفیت و تخصصی نیاز دارند.
• سرعت محدود: طراحی مینیاتوری و اصطکاک بالای غلتک‌های سوزنی مانع از چرخش با سرعت زیاد آنها می‌شود. اکثر رولبرینگ‌های سوزنی فقط برای استفاده در سرعت‌های کم یا متوسط مناسب هستند. جز مدل‌های بدون قفسه که به شرط وجود سیستم روغن پاشی خودکار توانایی کار با سرعت بالا را دارند.
• تولید صدای زیاد: صدای تولید شده رولبرینگ‌های سوزنی به ‌مراتب بیشتر از بلبرینگ‌های مینیاتوری هم ‌اندازه آنها است.

کاربردهای اصلی رولبرینگ سوزنی

طراحی جمع ‌و جور با ضخامت کم، ویژگی برجسته رولبرینگ‌های سوزنی است که مورد توجه ساخت ماشین‌آلات در هر صنعتی قرار می‌گیرد. یک یاتاقان سوزنی قادر است تا بار ترکیبی خصوصاً شعاعی قابل‌ توجه را در فضایی بسیار کوچک و محدود تحمل کند. وقتی لازم است تا دستگاهی با تعداد زیاد عناصر مکانیکی را در ابعادی کوچک طراحی کنید، قاعدتاً سایز کوچک رولبرینگ سوزنی کاربردی گسترده پیدا می‌کند، مواردی مانند:

• طراحی گیربکس‌های دستی و اتوماتیک در خودروسازی
• ساخت میل‌لنگ خودرو برای اتصال شاتون
• طراحی پمپ‌های دوار کوچک هیدرولیکی و یا روغنی
• جانمایی و اتصال محورها در مجموعه انتقال قدرت خودرو اعم از اکسل و دیفرانسیل
• سیستم‌های کنترل سطح پرواز و طراحی محرک‌ها در صنایع هوایی
• ساخت تیلرها، دروگر‌ها و کمباین‌های کوچک در ماشین‌آلات کشاورزی
• طراحی انواع ابزارهای کوچک برقی مانند دریل‌ها، فرزها

نکات مهم نصب و استفاده از رولبرینگ سوزنی

رولبرینگ سوزنی با طراحی فشرده و نسبت تحمل بار به حجم بالا یک یاتاقان منحصر به فرد است که اجازه می‌دهد تا در فضاهای محدود توانایی طراحی اجزای مکانیکی دورانی را داشته باشید. اما فراموش نکنید که این مدل‌های سوزنی حساس‌ترین و ظریف‌ترین نوع رولبرینگ هستند که رعایت چند نکته و توصیه برای نگهداری از آنها الزامی است:

روانکاری دقیق

روانکاری مستمر با استفاده از روغن باکیفیت مهمترین نکته برای نگهداری از انواع رولبرینگ سوزنی است. این رولبرینگ‌ها به دلیل سطح تماس بالای غلتک‌ها به روانکاری دقیقی نیاز دارند. از هر دو نوع روانکار روغنی و یا گیریسی می‌توانید استفاده کنید. اما توصیه می‌کنیم که برای روانکاری رولبرینگ در سرعت‌های بالا از روغن با ویسکوزیته مناسب و برای روانکاری رولبرینگ در سرعت‌های کم از گیریس استفاده کنید.

نصب دقیق

تمام رولبرینگ‌های سوزنی به ناترازی بسیار حساس هستند و در مواجهه با ناهم‌محوری زاویه‌ای سریعا مستهلک می‌شوند. در هنگام نصب این رولبرینگ‌ها حتما تلرانس شفت و محفظه را دقیق اندازه‌گیری کرده و رعایت کنید. همچنین از هر مقدار کج شدن مجموعه در هنگام نصب جدا خودداری کنید. از طرفی برای نصب رولبرینگ با سوزن‌های آزاد باید سطح شفت و محفظه به ‌طور کامل سخت‌کاری و سنگ‌زنی شوند.

لقی داخلی

لقی داخلی یاتاقان سوزنی را متناسب با دما و تداخل اجزای مکانیکی سیستم انتخاب کنید. برای سیستم‌های مکانیکی که دمای بالایی دارند و یا به شکل فشرده نصب می‌شوند، خرید رولبرینگ سوزنی با بیشترین لقی (C3) را توصیه می‌ کنیم.

راهنمای خرید رولبرینگ سوزنی

برای انتخاب یاتاقان سوزنی مناسب باید جزئیات فنی زیادی را دقیق بررسی کنید. یک انتخاب اشتباه ممکن است منجر به خرابی زودرس، توقف خط تولید و یا هزینه‌های سنگین تعمیرات شود. از طرفی ساختار طراحی تا شرایط نصب این رولبرینگ‌‌ها در مقایسه با دیگر یاتاقان‌های غلتشی ظریف‌تر و حساسیت آنها بیشتر است. شرایطی که انتخاب رولبرینگ مناسب را دشوارتر می‌کند. در ادامه می‌توانید از راهنمای گام به گام برای بررسی فاکتورهای مهم فنی هنگام خرید رولبرینگ سوزنی استفاده کنید:

گام اول: مشخص کردن شرایط کاری سیستم

قبل از هر اقدامی ‌باید با دقت شرایط کاری سیستم مکانیکی را تعیین کنید. در گام اول لازم است تا چند پارامتر را بررسی نمایید:

گام دوم: تعیین ابعاد اصلی رولبرینگ سوزنی

اگر برای تعمیر یا سرویس دستگاه به رولبرینگ جدیدی نیاز دارید، قاعدتا می‌توانید از روی کد رولبرینگ مستهلک شده اطلاعات ابعادی آن را استخراج کنید. همچنین با همین کد می‌توان برای خرید رولبرینگ سوزنی اقدام کرد. ولی در کل باید اطلاعاتی از قبیل قطر سوراخ (d)، قطر خارجی (D) و پهنا (B) را اندازه‌گیری کنید. برای این کار بهتر است که از ابزارهای دقیق مانند کولیس دیجیتالی استفاده کنید.

گام سوم: انتخاب لقی داخلی مناسب

لقی داخلی همان مقدار فضای خالی بین غلتک‌ها و رینگ‌ها است که از گیر کردن و یا لرزش یاتاقان در داخل دستگاه جلوگیری می‌کند. البته در این گام باید هوشمندانه رولبرینگ با لقی مناسب را تهیه کنید. رولبرینگ‌ها با کد CN دارای لقی استاندارد هستند که برای عموم کارهای صنعتی استفاده می‌شوند. هر اندازه دمای دستگاه بالاتر باشد، برای جبران انبساط حرارتی و همچنین در صورت نصب فشرده باید رولبرینگ سوزنی با لقی بالاتر مانند C3 یا C4 را تهیه کنید.

گام چهارم: انتخاب قفسه

در بخش‌های قبلی توضیح دادیم که انواع رولبرینگ سوزنی را با قفسه و یا بدون قفسه طراحی می‌کنند. مدل‌های دارای قفسه برای سرعت بالا اما بار کم مناسب هستند. در مقابل از مدل‌های بدون قفسه در طراحی سیستم‌های مکانیکی سنگین‌تر با قابلیت تحمل بار بیشتر استفاده می‌کنند.

گام پنجم: نیاز به آب‌ بندی

در این مرحله باید با توجه به شرایط محیطی تصمیم بگیرید که به یاتاقانی با درپوش نیاز دارید و یا بهتر است که از مدل‌های Open استفاده کنید. رولبرینگ‌های بدون درپوش (Open) نیاز به آب‌بندی خارجی دارند و در عین حال باید در سیستمی با روغن‌زنی خودکار مانند گیربکس‌ها استفاده شوند. اما در مدل‌های درپوش فلزی (2Z) از یک لایه نازک فلزی برای پوشاندن فضای داخل رولبرینگ و محافظت در مقابل نفوذ ذرات درشت گرد و غبار استفاده شده است. این مدل‌های درپوش فلزی برای استفاده در سیستم‌های مکانیکی سرعت بالا مناسب هستند.

همچنین اگر محیط مورد نظر دستگاه بسیار آلوده است و عملا رولبرینگ در شرایط محیط باز استفاده می‌شود، بهتر است که از مدل‌های 2RS با درپوش‌های پلیمری استفاده کنید. با وجود محافظت عالی این مدل‌های 2RS برای کار در سرعت‌های بالا مناسب نیستند.

بهترین برندهای تولید کننده رولبرینگ سوزنی

یاتاقان‌های سوزنی ظریف‌ترین نوع رولبرینگ هستند که برای استفاده در دستگاه‌های کوچک و فضاهای باریک استفاده می‌شوند. ساخت این نوع رولبرینگ مستلزم به کارگیری تکنولوژی مدرن و کارآمدی است و کمتر برندی را در بازار جهانی سراغ داریم که این نوع رولبرینگ را با کیفیت عالی تولید کند.

قطعا علاقه دارید تا رولبرینگ اورجینال از بهترین برندها را تهیه کنید، اما در نظر داشته باشید که محصولات فیک و تقلبی دقیقا مشابه مدل‌های اصلی نیز بازار را اشباع کرده‌اند. توصیه می‌کنیم که از تامین کننده‌های اصلی برای بررسی فنی و خرید رولبرینگ سوزنی استفاده کنید. همچنین بهترین برندهای تولید کننده این نوع یاتاقان به قرار زیر هستند:

• SKF ساخت سوئد
• FAG ساخت آلمان
• Timken ساخت آمریکا
• NSK ساخت ژاپن
• NTN ساخت ژاپن
• Koyo ساخت ژاپن
• TMB ساخت چین

قیمت رولبرینگ سوزنی

انواع یاتاقان‌های سوزنی در سایز‌های گوناگون با قابلیت‌های متنوع محصول‌های برندهای مختلف در بازار عرضه می‌شود و نمی‌توان یک فرمول کلی برای تعیین قیمت رولبرینگ سوزنی تعیین نمود. در کل قیمت این رولبرینگ‌ها از مدل‌های استوانه‌ای اقتصادی تر و کاملا وابسته به متریال، سایز و برند است.

برای اطلاع از قیمت‌ها و بررسی دقیق مشخصات فنی انواع رولبرینگ می‌توانید از فروشگاه اینترنتی پیکاتک استفاده کنید. کارشناسان پیکاتک آماده هستند تا درباره بررسی شرایط پروژه و انتخاب بهترین نوع رولبرینگ مشاوره‌های لازم را در اختیار شما قرار دهند.
